结构力学(2)(专升本)阶段性作业2

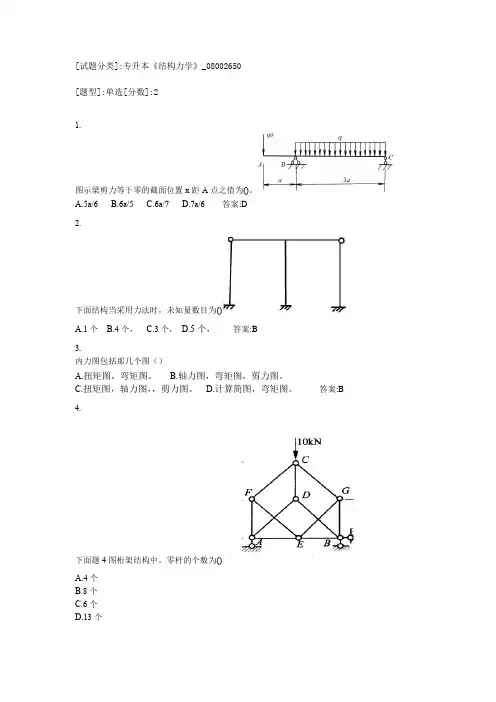

[试题分类]:专升本《结构力学》_08002650[题型]:单选[分数]:21.图示梁剪力等于零的截面位置x距A点之值为()。

A.5a/6B.6a/5C.6a/7D.7a/6答案:D2.下面结构当采用力法时，未知量数目为()A.1个B.4个，C.3个，D.5个，答案:B3.内力图包括那几个图（）A.扭矩图，弯矩图。

B.轴力图，弯矩图，剪力图。

C.扭矩图，轴力图，，剪力图。

D.计算简图，弯矩图。

答案:B 4.下面题4图桁架结构中，零杆的个数为()A.4个B.8个C.6个D.13个答案:C5.下列剪力图和弯矩图中的错误为()。

A.梁(A)图C截面剪力应连续，C截面弯矩应有突变；图B.梁C截面弯矩应连续B.图(A)梁B截面剪力不应为零，A截面弯矩不应为零；图B.梁C截面剪力应有突变，C截面弯矩应光滑连续C.图(A)梁B截面剪力应为零，弯矩不为零；图B.AC段剪力应为曲线，弯矩图在AC段有极值点D.图(A)梁剪力在C截面应连续，弯矩在AC段的凹向应一至，图B.梁弯矩在C截面应连续答案:A6.弯矩图应画在（）A.结构的左边，要标正负号B.结构的右边，不要标正负号C.结构的上边，要标正负号D.结构的受拉边，不要标正负号答案:D7.梁在集中力作用的截面处，它的内力图为()。

A.Q图有突变，M图光滑连续B.Q图有突变，M图有转折C.M图有突变，Q图光滑连续D.M图有突变，Q图有转折答案:B8.剪力图应画在（）A.结构的任意边，但要标正负号B.结构的右边，不要标正负号C.结构的任意边，不要标正负号D.结构的受拉边。

答案:A9.下面结构中，若杆件AB由温度变化发生伸缩，是否会引起结构的内力？()A.会B.不会C.无法确定答案:A10.梁的剪力图和弯矩图如图所示，则梁上的荷载为()。

A.AB段无荷载，B截面有集中力B.AB段有集中力，BC段有均布力C.AB段有均布力，B截面有集中力偶D.AB段有均布力，A截面有集中力偶答案:D11.下面结构当采用位移法分析时，未知量数目为()A.1个B.2个，C.3个，D.5个，答案:B12.轴力图应画在（）A.结构的任意边，不要标正负号B.结构的任意边，但要标正负号C.结构的上边，不要标正负号D.结构的受拉边答案:B13.力法典型方程的物理意义是()A.结构的平衡条件B.结点的平衡条件C.结构的变形协调条件D.结构的平衡条件及变形协调条件答案:C14.位移法典型方程是（）A.物理方程；B.几何方程；C.虚功方程；D.平衡方程。

山东省专升本考试土木工程结构力学（移法）模拟试卷2(题后含答案及解析)题型有：1.5B．2.0C．2.5D．3正确答案：A 涉及知识点：移法26．下列关于下图所示结构位移法基本未知量的论述，正确的是( )A．三个基本未知量θA、θB、△B．两个基本未知量θA=θB，△C．θA=θB=0，只有一个未知量△D．θA=θB=△／a，只有一个未知量△正确答案：C 涉及知识点：移法解答题27．用位移法计算下图(a)所示刚架，并绘制内力下图。

正确答案：①确定基本未知量Z1，基本体系如图(b)。

②列典型方程r11Z1+R1P=0。

③画如图(c)、(d)，由节点平衡求系数和自由项，r11=4i+i+3i=8i，R1P=20-60=-40。

④解方程Z1=-R1P／r11=5／i。

⑤叠加M图如图(e)所示。

⑥求剪力，画V图如图(f)所示。

⑦节点平衡求轴力，画N图如图(g)所示。

涉及知识点：移法28．用位移法计算下图(a)所示刚架并绘制弯矩图。

正确答案：①结构对称、荷载对称，取等代结构如图(b)，其横梁弯矩、剪力是静定的，故将静定的横梁去掉，横梁所受的力向节点等效平移，得图(c)所示体系。

一个节点角位移未知量Z1。

②列典型方程r11Z1十R1P=0。

③画如图(d)、(e)所示，求系数和自由项：r11=4i十4i+3i=11i，R1P=40+15=55。

④解方程Z1=-R1P／r11=5／i。

⑤叠加M图如图(f)所示。

涉及知识点：移法29．用位移法计算下图(a)所示刚架并绘制弯矩图。

正确答案：①因IC杆剪力静定，故节点1的饲移不作基本未知量，转角Z1作基本未知量，如图(b)所示。

②列典型方程r11Z1+R1P=0。

③在画MP时，先求出杆端剪力V1C=P，然后，将该端视为定向支座并且将V1C作为集中荷载加在该端，另端视为固定，按图(d)所示的单跨超静定梁。

确定形常数和载常数。

作出如图(c)、(e)所示，由节点平衡求系数和自由项，r11=3i+i+3i=7i，R1P=-42。

结构力学课程——作业二（答案）
1.请叙述引起结构产生位移的因素。

答案：P77
2.请解释何为虚功？
答案：P78
3.请叙述力法的基本概念，并解释力法典型方程中系数的物理意义。

答案：P113，和P119-120
4.请大致叙述力法的计算超静定结构位移的步骤。

答案：P121
5.请大致叙述超静定结构的特性。

答案：P155-157
6.求图1所示简支梁最大挠度，请写明计算的步骤。

q
图1 题6
答案：
答：最大挠度应出现在梁的中心点，在中心点加单位荷载，画出虚拟状态和实际荷载作用下的弯矩图，两图图乘得最大挠度。

注意实际状态和虚拟状态均以梁中心为对称点成正对称关系，故对一侧图乘后加倍即可。

二次曲线的形心位置如图所示，具体可参加教材P104图6-14。

7.请采用力法作出图2所示刚架的M图、F S图和F N图。

图2 题7
答案：
图2 题2
X 2=1
B C
A
B
FL/2
M P
02222112=∆+⋅+⋅P X X δδ。

1.求图示体系的计算自由度，并分析其几何构造。

答.W=-4，有多余约束的不变体系。

2.求图示多跨静定梁的弯矩和剪力图。

答.3.试作下图所示结构的弯矩图。

答.4.利用静定结构的一般性质求图示桁架结构的内力。

答．在 F P作用下，只有右柱受了压力，而其它杆件的内力均为零。

5．用静力法求作图示多跨连续梁R A、R D、M E、F QE的影响线。

答．R A影响线R D影响线M E影响线F QE影响线6．图示三铰刚架 A支座往下位移了b，B支座往右位移了a，求C点的竖向位移ΔCV和 C 点的相对转角ϕC。

答. （向下）7. 试利用力法求解图示超静定结构，作出弯矩图，并求C点水平位移。

答. 取BC 杆的轴力为基本未知量X 1，基本方程：01111=∆+P X δ, 求得：EIEI P 64,3128111=∆=δ 则X 1=-3/2最终弯矩：M AB =10KN ·m （左侧受拉）M DC =6KN ·m （左侧受拉）C 点水平位移：)(32→=∆EICH 8． 用位移法求解图示结构。

答.9. 试利用弯矩分配法求图示超静定结构，作出弯矩图。

EI=常数。

答. µBA=4/7，µBC=3/7-m AB =m BA =30KN·mm BC =-20KN·m最终弯矩：M AB=-32.86KN·mM BA=-M BC=24.29KN·m，M CB=- M CD=40KN·m10．写出连续梁单元和桁架单元在局部坐标下的单元刚度矩阵。

答．连续梁单元：桁架单元：或。

结构力学(2)(专升本)阶段性作业2总分: 100分考试时间:分钟单选题1. 位移法方程的实质是_____。

(7分)(A) 平衡方程(B) 位移方程(C) 物理方程(D) 平衡方程与位移方程。

参考答案：A2. 图示超静定结构，如果用位移法求解，则基本未知量个数为_____。

(7分)(A) 1(B) 2(C) 3(D) 5参考答案：B3. 图示结构位移法最少未知量个数为_____。

(7分)(A) １；(B) ２；(C) ３；(D) ４。

参考答案：C4. 在位移法中，将铰接端的角位移，滑动支撑端的线位移作为基本未知量_____。

(7分)(A) 绝对不可；(B) 一定条件下可以；(C) 可以，但不必；(D) 必须。

参考答案：C5. 图示刚架用位移法计算时，自由项的值是_____。

(6分)(A) -10(B) -14(C) 10(D) 14参考答案：A6. 用位移法求解图示结构时，独立的结点角位移和线位移未知数数目分别是_____。

(6分)(A) 3，3(B) 4，3(C) 4，2(D) 3，2参考答案：C判断题7. 图示结构用位移法求解时，基本未知量数目为3，用力法求解，则基本未知量数目为5。

(6分)正确错误参考答案：错误解题思路：8. 位移法典型方程的右端项一定为零。

(6分)正确错误参考答案：正确解题思路：9. 位移法以结点力为基本未知量。

(6分)正确错误参考答案：错误解题思路：10. 位移法的典型方程与力法的典型方程一样，都是变形协调方程。

(6分)正确错误参考答案：错误解题思路：11. 用位移法解超静定结构时，基本结构超静定次数一定比原结构高。

(6分)正确错误参考答案：正确解题思路：12. 位移法未知量的数目与结构的超静定次数有关。

(6分)正确错误参考答案：错误解题思路：13. 结构按位移法计算时，其典型方程的数目与结点位移数目相等。

(6分)正确错误参考答案：错误解题思路：14. 位移法的基本结构可以是静定的，也可以是超静定的。

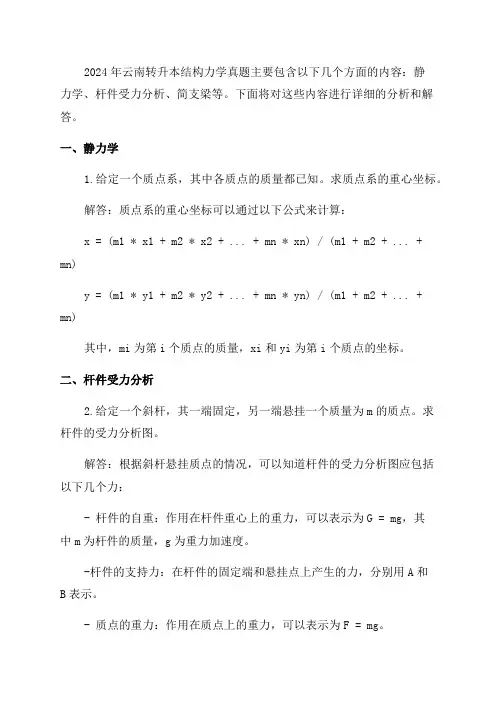

2024年云南转升本结构力学真题主要包含以下几个方面的内容：静力学、杆件受力分析、简支梁等。

下面将对这些内容进行详细的分析和解答。

一、静力学1.给定一个质点系，其中各质点的质量都已知。

求质点系的重心坐标。

解答：质点系的重心坐标可以通过以下公式来计算：x = (m1 * x1 + m2 * x2 + ... + mn * xn) / (m1 + m2 + ... + mn)y = (m1 * y1 + m2 * y2 + ... + mn * yn) / (m1 + m2 + ... + mn)其中，mi为第i个质点的质量，xi和yi为第i个质点的坐标。

二、杆件受力分析2.给定一个斜杆，其一端固定，另一端悬挂一个质量为m的质点。

求杆件的受力分析图。

解答：根据斜杆悬挂质点的情况，可以知道杆件的受力分析图应包括以下几个力：- 杆件的自重：作用在杆件重心上的重力，可以表示为G = mg，其中m为杆件的质量，g为重力加速度。

-杆件的支持力：在杆件的固定端和悬挂点上产生的力，分别用A和B表示。

- 质点的重力：作用在质点上的重力，可以表示为F = mg。

受力分析图如下所示：```A││ mg│-------┼--------││F│B```其中，A和B分别表示杆件的支持力。

三、简支梁3.给定一根简支梁，两端各有一个集中力，分别作用在距离两端L/4和3L/4的位置上。

求梁的受力分析图。

解答：根据简支梁上的两个集中力，可以知道梁的受力分析图应包括以下几个力：-简支梁的支持力：分别作用在两端的支持点上，分别用A和B表示。

-集中力：分别作用在距离两端L/4和3L/4的位置上，分别用F1和F2表示。

受力分析图如下所示：```F1F2││---┼-----┼-----││AB```其中，A和B分别表示梁的支持力。

这些是关于2024年云南转升本结构力学真题的具体分析和解答，涉及了静力学、杆件受力分析和简支梁等内容。

希望对您的学习有所帮助。

山东省专升本考试土木工程结构力学（力法）模拟试卷2(题后含答案及解析)全部题型 2. 结构力学结构力学判断题1．无荷载就无内力，这句话只适用于静定结构，不适用于超静定结构。

( )A．正确B．错误正确答案：A 涉及知识点：力法2．下图所示结构截断三根链杆，可以变成一个简支梁，故它有三次超静定。

( )A．正确B．错误正确答案：B解析：截断三根杆后，A点有两个自由度。

知识模块：力法3．下图所示两次超静定结构，可以选下图(b)为基本结构进行力法汁算。

( )A．正确B．错误正确答案：B解析：解除约束后左半部分成为几何瞬变体系。

知识模块：力法4．求超静定结构的位移时，可将虚拟单位荷载加在任意静定的基本体系上。

( )A．正确B．错误正确答案：A 涉及知识点：力法5．超静定结构支座移动时，如果刚度增大一倍，内力也增大一倍，而位移不变。

( )A．正确B．错误正确答案：A解析：支座移动产生的内力与刚度的绝对值成正比，所以刚度增大一倍，内力也增大一倍；由公式：可见支座移动引起的位移与刚度无关。

知识模块：力法6．在下图所示的两结构中，(a)中拉杆的轴力N与(b)中的水平反力XB的关系是：当拉杆的刚度EA=有限值时，N＜XB；当拉杆的刚度EA=无穷大时，N=XB。

( )A．正确B．错误正确答案：A 涉及知识点：力法单项选择题7．在力法典型方程中，恒大于零的是( )A．主系数B．副系数C．自由项D．右端项正确答案：A 涉及知识点：力法8．在力法典型方程中，副系数( )A．恒大于零B．恒小于零C．恒等于零D．可正、可负、可为零正确答案：D 涉及知识点：力法A．多余未知力B．支座反力C．角位移D．独立的结点线位移正确答案：A 涉及知识点：力法10．打开联接三刚片的复铰，相当于去掉几个约束? ( )A．2B．3C．4D．5正确答案：C 涉及知识点：力法11．力法方程中的系数δki表示的是基本结构由( )A．Xi产生的Xk方向的位移B．Xi=1产生的Xk方向的位移C．Xi=1产生的Xi方向的位移D．Xk=1产生的Xi方向的位移正确答案：B 涉及知识点：力法12．图(a)结构如选图(b)为基本体系，其力法方程为( )A．δ11X1+△1P=0B．δ11X1+△1P=a／EAC．δ11X1+△1P=一X1a／EAD．δ11X1+△1P=X1a／EA正确答案：C 涉及知识点：力法13．力法方程的实质是( )A．平衡条件B．位移条件C．物理条件D．互等定理正确答案：B 涉及知识点：力法A．静定结构B．超静定结构C．可变体系D．不变体系正确答案：C解析：力法基本结构也可以是超静定结构。

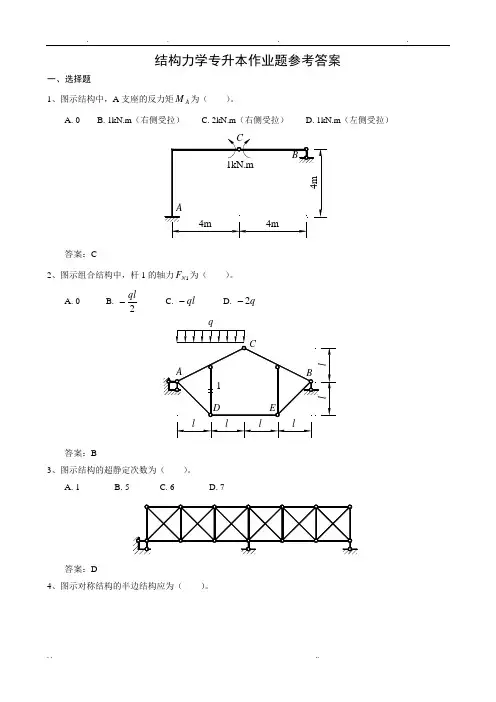

结构力学专升本作业题参考答案一、选择题1、图示结构中，A 支座的反力矩A M 为（ ）。

A. 0B. 1kN.m （右侧受拉）C. 2kN.m （右侧受拉）D. 1kN.m （左侧受拉）答案：C2、图示组合结构中，杆1的轴力1N F 为（ ）。

A. 0B. 2ql-C. ql -D. q 2-q答案：B3、图示结构的超静定次数为（ ）。

A. 1B. 5C. 6D. 7答案：D4、图示对称结构的半边结构应为（ ）。

答案：A5、图示结构中，BAM（设左侧受拉为正）为（）。

A. aFP2 B. aFPC. aFP3 D. aFP3-答案：C6、图示桁架中，B支座的反力HBF等于（）。

A. 0B.PF3- C.PF5.3 D.PF5答案：D7、图示结构的超静定次数为（）。

A. 1B. 3C. 4D. 5答案：B8、图示对称结构的半边结构应为（ ）。

答案：C二、填空题1、图示桁架中，有 根零杆。

答案：102、图示为虚设的力状态，用于求C 、D 两结点间的 。

答案：相对水平位移3、超静定刚架结构在荷载作用下采用力法求解时，当各杆EI 值增加到原来的n 倍时，则力法方程中的系数和自由项变为原来的 倍；各杆的力变为原来的 倍。

答案：n1；1 4、写出下列条件下，等截面直杆传递系数的数值：远端固定=C ，远端铰支=C ，远端滑动=C 。

答案：2/1；0；1-5、图示桁架中，有 根零杆。

答案：66、图示为虚设的力状态，用于求A 、C 两截面间的 。

答案：相对角位移7、在温度变化时，力法方程为01212111=∆++t X X δδ，等号左边各项之和表示 。

答案：基本结构在多余未知力1X 、2X 和温度变化作用下，在1X 位置处沿1X 方向的位移之和。

8、单跨超静定杆在荷载作用下而产生的杆端弯矩称为 ，力矩分配法中在附加刚臂上产生的不平衡力矩又称为 。

两者的关系为 。

答案：固端弯矩；约束力矩；约束力矩等于固端弯矩之和三、判断题1、两杆相交的刚结点，其杆端弯矩一定等值同侧（即两杆端弯矩代数和为零）。

结构力学(专升本)试题（2）1. (单选题) 有关力法求解超静定的结构的问题，下列说法正确的是（）(本题3.0分)A、力法的基本体系可以是瞬变体系B、静定结构可以用力法求解C、超静定结构可以作为力法的基本体系D、结构的超静定次数不一定等于多余约束个数标准答案：C2. (单选题) 超静定结构在荷载作用下的内力和位移计算中，各杆的刚度应取（）(本题3.0分)A、均用绝对值B、均用相对值C、内力计算用绝对值，位移计算用相对值D、内力计算可用相对值，位移计算须用绝对值标准答案：D3. (单选题) 力法方程实质上是（）条件(本题3.0分)A、位移协调B、平衡C、位移D、变形标准答案：A解析：得分： 34. (单选题) 超静定结构在支座移动，温度变化等非荷载因素作用下进行内力和位移计算时，各杆的刚度应取（）(本题3.0分)A、相对B、对内力相对，对位移绝对C、绝对D、对内力绝对，对位移相对学生答案： C标准答案：C解析：得分： 35. (单选题) 在图示结构中，若减小拉杆的刚度EA，则梁内D截面弯矩如何？(本题3.0分)A、不变B、增大C、减小D、大于学生答案： B解析：得分： 36. (单选题) 图示各结构在图示荷载作用下，不计轴向变形影响，产生弯矩的是(本题3.0分)A、B、C、D、学生答案： B标准答案：B解析：得分： 37. (单选题)位移法的适用范围：(本题3.0分)A、不能解静定结构；B、只能解超静定结构；C、只能解平面刚架；D、可解任意结构。

学生答案： D标准答案：D解析：得分： 38. (单选题) 单元刚度矩阵中元素的物理意义是：(本题3.0分)A、当且仅当时引起的与相应的杆端力；B、当且仅当时引起的与相应的杆端力；C、当时引起的与相应的杆端力；D、当时引起的与相应的杆端力。

学生答案： C标准答案：C解析：得分： 39. (单选题) 矩阵位移法中，结构的原始刚度方程是表示下列两组量值之间的相互关系：（）(本题3.0分)A、杆端力与结点位移；B、杆端力与结点力；C、结点力与结点位移；D、结点位移与杆端力。

结构力学（专升本）模拟作业真题题目及答案单选题(本部分共25题，每题1分，共25分)1所谓几何不变体系是指()。

A静定结构B，超静定结构C，静定结构和超静定结构D.杆件体系参考答案: C2三个刚片用三个较两两相联，所得的体系)。

A.一定为几何不变体系B，一定为几何瞬变体系C.一定为几何常变体系D.不能确蔼阿隘矮钡懊参考答案: D3力法的基本未知量是0A，结点角位移和线位移B.多余力C.广义位移D.广义力参考答案: B4三个刚片每两个刚片之间由一个较相连接构成的体系是()。

A，几何可变体系B无多余约束的几何不变体系C.瞬变体系D.不确定参考答案: D5两个刚片之间由一个较和一个链杆相联，所得的体系()A.一定为几何不变体系B，一定为几何瞬变体系C.一定为几何常变体系D.不能确定参考答案: D6超静定结构的计算，下列说法正确的是()。

A，只需利用变形条件B，只需利用平衡条件C，既需考虑平衡条件，还需考虑变形条件D.是否利用变形条件，由荷载情况和结构构造情况决定参考答案:C7三较拱的水平推力系为0A.与拱高有关B，与拱高成反比且与拱轴形状有关C，与拱高无关D，与拱高成反比且与拱轴形状无关参考答案: DA.一定为几何不变体系B.一定为几何瞬变体系C.一定为几何常变体系D.不能确定参考答案: D9在温度改变影响下，静定结构将()。

A.有内力、有位移B.无内力、有位移C.有内力、无位移D.无内力、无位移10当一个平衡力系作用在静定结构的几何不变部分上时，在支座处()。

A.一定产生支座反力B.不一定产生支座反力C.支座反力等于零D.支座反力小于季参考答案: B1 1、两个刚片用四个链杆相联，所得的体系)。

A.几何可变体系B.无多余约束的几何不变体系C.体系的组成不确定D有一个多余约束的几何不变体系参考答案: C12图示结构的超静定次数为()。

A.2B .3C4D .5参考案:A13图(a) 所结构的M影响线如图(b),标的意义是(A.P=1在B点时，截面D的弯知值B.P=1在E点时，截面B的弯知值C，P=1在B点时，截面E的弯矩值D P=1在E点时，截面E的弯矩值参考答案:C14图示结构的超静定次数为()A.2B .3C.4D515如图所示析架1杆内力值为0)。

第1页全国2010年4月高等教育自学考试 结构力学（二）试题及其答案一、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．图示结构，K 截面弯矩值为（内侧受拉为正）（ ） A ．0 B ．41F P lC ．21F P l D ．F P l2．三铰拱在图示荷载作用下，合理轴线为（ ） A ．二次抛物线 B ．圆弧线 C ．折线 D ．悬链线3．用矩阵位移法求解图示结构时，结构荷载矩阵中元素P 1=（ ） A ．55kN ·m B ．15kN ·m C ．－15kN ·m D ．－55kN ·m4．图示桁架中1杆的轴力等于（ ） A ．0B ．2P FC ．22F P D ．F P5．用位移法计算图示结构（EI =常数）时，基本未知量的个数最少为（ ） A ．9 B ．8 C ．7 D ．66．在线弹性体系的四个互等定理中，最基本的是（ ） A ．位移互等定理B ．反力互等定理第2页C ．位移反力互等定理D ．虚功互等定理7．图示结构中，BD 杆B 端截面弯矩值为（ ） A ．0.3M B ．0.4M C ．0.5M D ．0.6M8．F P =1在图示梁AE 上移动，K 截面弯矩影响线上竖标等于零的部分为（ ） A ．DE 、AB 段 B ．CD 、DE 段 C ．AB 、BC 段 D ．BC 、CD 段9．图示结构，各杆EI 、EA 为常数，结构刚度矩阵元素K 33等于（ ）A ．l EIB ．lEI2 C ．l EI 4D ．lEI810．图示结构的自振频率=ω（ ）A ．312mlEI B ．36mlEIC ．33ml EI D ．3ml EI二、填空题（本大题共10小题，每小题2分，共20分）请在每小题的空格中填上正确答案。

错填、不填均无分。

中国地质大学（武汉）远程与继续教育学院结构力学（2）课程作业3 （共 3 次作业）学习层次：专升本 涉及章节：第八章1. ____________________________________________ 力矩分配中的传递系数等于 和 比，它与外因无关。

2.力矩分配法经过若干轮分配、传递后能逼近真实解答的原因是 __________3. __________________________________________________ 力矩分配法适用于 结构。

4.力矩分配法中的分配系数，传递系数与外界因素（荷载，温度变化等）有关。

5•力矩分配法单独使用不能计算有线位移的结构。

6•用力矩分配法计算图1所示结构，并作M 图。

"5"Jp7.用力矩分配法计算图2（ a ）所示连续梁，画 M 图，EI =常数。

固端弯矩表见图2（ b ）所 示O()（）EI =常数。

ASin + 4. 5了8m衍）&用力矩分配法计算图3所示对称结构，画 M 图，q =14KN/m EI =常数。

图39.用力矩分配法作图4所示 对称 结构的M 图。

已 知：P = 10 kN , q = 1 kN/m ,横梁抗弯刚£ 尹々产C~少严严I __,图 5q6 tnw6 mJ lU6m10.用力矩分配法求作图5所示结构弯矩图, El=常数, F P = 28 kN 。

分配与传递3所示。

参考答案1、 传递弯矩 分配弯矩2、 弹性结点的分配系数和传递系数小于13、 无已知结点线位移4、X5、V因为结构荷载对称，可取半边结构，计算如下:0.5 0.50 06250 0.50.5 -0 25 0 125 0 0.1256、 7、(1) 计算分配系数 (令 EI=1)S BA 3i BA3 -19 BA 0.5S BC 4iBC 4 2 1 8 BC 0.5S CB 4i cB 4 ? 18 BA 0.4S CD4i cD4 31.58CD 0.6(2) 计算固端弯矩MB A3 p 1A 16 9 27kN m1616MBC M F CB丄ql2- 6 8232kN m1 0.510.5 1 fO.4|0L 6 Ik 1 27^^32A-64—-12.8 -19.25.75.7 -* 2.85-0* 57十-1.14 -K710.28山■* 0. 15^oToT —-d 06 P" 090.02 Q ・01333321-21 T-TdS图)，见图4所示。

自考结构力学2试题及答案一、选择题（每题2分，共10分）1. 在结构力学中，下列哪一项不是基本的受力构件？A. 梁B. 柱C. 板D. 齿轮答案：D2. 根据欧拉公式，细长柱在何种情况下会发生屈曲？A. 压力过大B. 压力过小C. 压力达到临界值D. 压力为零答案：C3. 在结构力学中，剪力和弯矩图是用于描述哪种构件的内力特性？A. 梁B. 框架C. 板D. 壳答案：A4. 下列哪一项不是影响结构稳定性的因素？A. 材料的弹性模量B. 结构的几何形状C. 载荷的大小和分布D. 支撑条件答案：A5. 在结构力学分析中，通常采用哪种方法来确定结构的位移？A. 能量法B. 弯矩分配法C. 单位载荷法D. 虚拟工作法答案：C二、简答题（每题5分，共20分）1. 简述结构力学中静定结构与超静定结构的区别。

答案：静定结构是指在静载荷作用下，结构的反力和内力可以通过静力学方程完全确定的结构。

超静定结构则是指静定结构以外的结构，其反力和内力不能仅通过静力学方程确定，需要利用材料力学方程和/或几何方程来求解。

2. 说明什么是弯矩，它在梁的受力分析中起什么作用？答案：弯矩是作用在梁上的力矩，它导致梁的截面产生弯曲。

在梁的受力分析中，弯矩是描述梁弯曲程度的重要参数，它决定了梁的弯曲形状和大小，对于梁的设计和强度计算至关重要。

3. 什么是复合梁？它在工程结构中有哪些应用？答案：复合梁是由两种或两种以上不同材料或不同截面形式的梁组合而成的梁。

在工程结构中，复合梁可以利用不同材料的力学性能，提高结构的承载能力和刚度，常用于大跨度结构、桥梁和高层建筑中。

4. 描述结构力学中的剪力和弯矩的正负号规定。

答案：在结构力学中，剪力和弯矩的正负号通常遵循右手螺旋法则。

对于弯矩，如果右手螺旋的四指指向截面的下侧，则认为是正弯矩；如果指向上侧，则为负弯矩。

对于剪力，当截面左侧受拉而右侧受压时，剪力为正；反之则为负。

三、计算题（每题10分，共30分）1. 一根简支梁，跨度为6米，自重忽略不计，在中点承受一个大小为2000N的集中力。
