1.AutoCAD线条加粗秘诀对图形中的某些线条进行加粗是经常需要进行的工作，AutoCAD 2000中对图形线条进行加粗有如下方法。

1、设置线宽 Lineweight可以在图层中进行线宽的设置，也可在状态框中或Format菜单下专门设定。

注意设置后要按下工作界面右下侧的LWT按钮，才能看到画出的线条粗细效果。

注意，用这种方法设置线的粗细不方便把握，效果也不是很理想，转换到Word中输出，或直接在AutoCAD中输出，要想看到线条的粗细效果要做较多的工作。

2、用Pedit命令加粗在Command命令行直接输入Pedit后回车，或用菜单命令Modify\Polyline都可完成同样的工作，输入命令后，选择其中的Width项即可对线条进行加粗，但对不同类型的线条，前期准备工作不一样。

1）对用Draw\Polyline命令直接画出的复合线（可画出直线和弧线），可以直接用Pedit 命令进行加粗。

2）对用Draw\Line命令画出的直线，使用Pedit命令后，会出现提示，告诉你选择的线条不是复合线，是否想把它转变为复合线呢?输入“Y”后回车，则线条转变为复合线，后面的工作就与第一步一样了。

其实画粗直线专门有一个命令——Trace。

该命令在绘制前会提示你输入线的宽度，后面绘直线的方法与Line命令一样。

讨厌的是要等画第二段线时（或回车后）才能看到第一段线的效果，让人感到别扭。

这个命令用得很少，菜单中找不到这个命令。

3）对用Draw\Circle命令画出的圆，不能直接加粗，但只要用Trim（修剪）或Break（断开）命令将圆修剪或断开，使之不是一个完整的圆，就可以很方便地用Pedit命令加粗了。

更妙的是，加粗后不要马上回车退出命令，你可以发现Pedit命令下还有一个Close 选项，选择该项（输入C后回车）可以将断开的圆又封闭为一个整圆，只是该圆的线条已经是加粗了的。

4）对椭圆（Ellipse）的加粗AutoCAD中可以画出两种椭圆——真椭圆和复合线椭圆，真椭圆不能用Pedit命令加粗，但复合线椭圆可以用Pedit命令加粗。

一、绘制基本图形对象1、几个基本常用的命令1.1、鼠标操作通常情况下左键代表选择功能，右键代表确定“回车”功能。

如果是3D鼠标，则滚动键起缩放作用。

拖拽操作是按住鼠标左键不放拖动鼠标。

但是在窗口选择时从左往右拖拽和从右往左拖拽有所不同。

窗选：从左往右拖拽选中实线框内的物体，框选：从右往左拖拽选中虚线框内的物体和交叉的物体，1.2、Esc取消操作：当正在执行命令的过程中，敲击Esc键可以中止命令的操作。

1.3、撤销放弃操作：autocad支持无限次撤销操作，单击撤销按钮或输入u,回车。

1.4、AutoCAD中，空格键和鼠标右键等同回车键，都是确认命令，经常用到。

1.5、经常查看命令区域的提示，按提示操作。

2、绘制图形的几个操作这是cad的绘图工具条，在使用三维算量往往不需要使用，因此已把该工具条隐藏。

为了了解cad概念，以下介绍几个基本的命令。

2.1绘制直线：单击工具条直线命令或在命令行中输入L，回车。

在绘图区单击一点或直接输入坐标点，回车，接着指定下一点，回车，重复下一点，或回车结束操作。

或者输入C 闭合。

举例：绘制一个三角形的三个边：命令行输入：L 回车指定第一个点：单击一点：回车。

重复单击另一点，回车。

输入：C回车。

直线闭合，形成一个三角形。

2.2绘制多段线：多段线是由一条或多条直线段和弧线连接而成的一种特殊的线，还可以具备不同宽度的特征。

快捷键：PL。

在三维算量中定义异形截面、手绘墙、梁等时常用。

举例：绘制一个异形柱截面命令行输入：PL，回车。

指定下一点，输入w(宽度)，输入1，回车，修改了多段线线的宽度为1。

输入快捷键F8，使用cad的正交功能，,保持直线水平，输入：500。

输入：A,开始绘制圆弧，单击另一点绘制一个圆弧。

输入：L,切换到绘制直线，单击一点，绘制一段直线。

输入：A，绘制一个圆弧与开始点闭合为一个界面形状。

接下来就可以定义一个异形截面的柱，来选择该多段性即可。

二、图形对象的修改由于三维算量软件对绘图功能已针对算量特点改进的很傻瓜化操作，不需要掌握太多的绘图命令，但是修改命令就使用很频繁了。

AutoCAD使用手册AutoCAD 使用手册注意：本文档提供了详尽的 AutoCAD 使用指南以及相关操作技巧。

请仔细阅读并遵循相关规定，以确保您能够正确高效地使用AutoCAD 软件。

1. 界面介绍1.1 主界面- 工具栏的功能及使用方法- 菜单栏的各个选项的含义和用法- 命令行的使用技巧1.2 绘图区域- 绘图区域的放大、缩小、平移等操作方法- 鼠标和键盘操作技巧1.3 属性编辑器- 如何使用属性编辑器更改实体的属性- 属性编辑器的常用功能和快捷键2. 基本操作2.1 绘制基本图形- 直线的绘制方法以及相关命令的使用- 圆的绘制方法以及相关命令的使用- 弧线的绘制方法以及相关命令的使用2.2 修改图形- 移动、复制、旋转、镜像、缩放等命令的使用方法 - 实体的剪切、分离、融合等操作技巧2.3 图层管理- 创建、删除、重命名图层- 设置图层的颜色、线型、线宽等属性- 切换图层显示和冻结、解冻图层2.4 文字和注释- 插入文字或注释的方法- 编辑和修改文字和注释的属性3. 高级功能3.1 块定义和使用- 创建块的方法以及相关命令的使用- 使用块和块属性进行图形的组织和管理3.2 外部引用- 插入外部文件的方法以及相关设置- 更新和解除外部引用3.3 三维绘图- 三维坐标系和视图的设置- 绘制三维实体和表面3.4 图样和渲染- 插入和修改图样的方法- 应用渲染效果和材质4. 打印和输出4.1 页面设置- 打印布局和尺寸设置- 设置打印区域和比例4.2 打印选项- 打印配置的选择和设置- 打印预览和输出的操作技巧4.3 导出文件- 导出为图片、PDF、DXF 等格式的方法5. 常见问题解答5.1 常见错误和故障排除- 解决绘图错误的常见方法和技巧- 修复图形文件的方法和建议5.2 常用快捷键和技巧- 并介绍常用的快捷键和技巧附件：本文档附带 AutoCAD 操作示例文件和练习题。

法律名词及注释：- AutoCAD：AutoCAD 是一种由美国 Autodesk 公司开发的计算机辅助设计（CAD）软件。

AutoCAD使用手册Chapter 1概述1.1AutoCAD的启动与退出1.2AutoCAD工作界面1.2.1 Version 2004Version 2007Version 20101.2.2 工作界面的使用1.标题栏2.菜单栏图1-2 下图1-3 用菜单发布命令右键“设置”图1-5 对象捕捉弹出的对话框3.工具栏图1-6 “自定义”工具栏对话框图1-7工具栏1.3图形文件操作1.3.1多文档设计环境1.打开图形图1-8选择文件打开1.3.2保存图形文件1.保存(save)命令菜单：文件文件(F)→保存(S)命令行：SAVE工具栏：2.另存为（SAVEAS）命令菜单：文件(F)→另存为(A)命令行：SAVEAS图1-9 “图形另存为”对话框chapter 2 基本绘图2.2基本绘图命令2.2.1绘制直线1.调用菜单：绘图(D)→直线(L)命令行：LINE工具栏：2.例：2.2.2画圆1.调用菜单：绘图(D)→圆(C)命令行：CIRCLE工具栏：2.例：绘制直径为20的圆2.2.3画矩形1.调用菜单：绘图(D)→矩形(G)命令行：RECTANGLE工具栏：2.例：绘制长20cm，宽12cm的矩形绘制长200，宽120的矩形，X、Y方向的倒角距离均为15 （注：命令rectangle）绘制长200，宽120的矩形，圆角半径152.3取消、删除和清理2.3.1取消（U）命令调用：菜单：编辑(E)→取消(U)命令行：U工具栏：2.3.2重做（REDO）命令调用：菜单：编辑(E)→重做(R)命令行：REDO工具栏：2.3.3删除（ERASE）命令调用：菜单：修改(M)→删除(E)命令行：ERASE工具栏：2.3.4重画（REDRAW）命令调用：菜单：视图(V)→重画(R)命令行：REDRAW2.3.5清理（PURGE）命令调用：菜单：文件(F)→绘图实用程序(U)→清理(P) 命令行：PURGE2.4绘图过程2.4.1创建新图或打开已有图形文件2.4.2绘制图形2.4.3保存图形2.4.4图形输出Chapter 3 图层、线性和颜色3.1 图层、线性和颜色的概念3.2 图层特性管理器3.2.1图层工具栏3.2.2 图层特性管理器调用：菜单：格式(O)→图层(L)命令行：LAYER工具栏：3.2.3 线型管理器调用菜单：格式(O)→线型(N) 命令行：LINETYPE3.2.4 对象特性工具栏Chapter 4 绘制图形4.1 绘制点4.1.1设置点的样式调用菜单：格式(O)→点样式(P) 命令行：DDTYPE4.1.2 绘制点菜单：绘图(D)→点(O)→单点(或多点) 命令行：DDTYPE工具栏：5.1.3 绘制定数等分点调用菜单：绘图(D)→点(O)→定数等分(D) 命令行：DIVIDE5.1.4 绘制等距等分点调用菜单：绘图(D)→点(O)→定距等分(M) 命令行：MEASURE5.2 绘制构造线调用菜单：绘图(D)→构造线(T)命令行：XLINE工具栏：5.3 绘制多线5.3.1 设置多线样式1.调用菜单：格式(O)→多线样式(M)命令行：MLSTYLE2.对话框选项说明5.3.2 绘制多线调用菜单：绘图(D)→多线(M)命令行：MLINE5.4绘制多线段菜单：绘图(D)→多段线(P) 命令行：PLINE工具栏：5.5 绘制正多边形调用菜单：绘图(D)→正多边形(Y) 命令行：POLYGON工具栏：5.6 绘制圆弧调用菜单：绘图(D)→圆弧(A)命令行：ARC工具栏：5.7 绘制样条曲线调用菜单：绘图(D)→样条曲线(S) 命令行：SPLINE工具栏：5.8 绘制椭圆及椭圆弧调用菜单：绘图(D)→椭圆(E)命令行：ELLIPSE工具栏：5.9 绘制圆环调用菜单：绘图(D)→圆环(D)命令行：DONUT5.10创建面域调用菜单：绘图(D)→面域(N)命令行：REGION工具栏：Chapter 6 图形编辑6.1 对象选择图6-1 “修改”菜单图6-2 “修改”工具栏1. 直接点取方式2.“窗口”（Window ）方式3.“前一”（Previous ）方式4.“最后”（Last ）方式5.“全部”（All ）方式6.“不规则窗口”（Window Polygon ）方式7.“围线”（Fence ）方式8.“扣除”（Remove ）方式9.“返回到加入”（Add ）方式菜单：修改(M )→镜像(I) 命令行：MIRROR 工具栏：6.2.3 用PFFSET 命令偏移复制对象 调用菜单：修改(M )→偏移(S) 命令行：OFFSET工具栏：6.2.4 用ARRAY 命令阵列复制对象 1.功能 2. 调用菜单：修改(M )→阵列(A) 命令行：ARRAY工具栏：3. 格式“阵列”对话框：矩形阵列环形阵列 6.3 对象位移6.3.1 用MOVE 命令移动对象 调用菜单：修改(M )→旋转(R) 命令行：ROTATE6.4 对象修改6.4.1 用LENGTHEN 命令延长对象 调用菜单：修改(M )→拉长(G) 命令行：LENGTHEN6.4.2 用TRIM 命令修剪和延伸对象 1. 功能2. 调用菜单：修改(M )→修剪(T) 命令行：TRIM60°1:21:1工具栏：6.4.3 用EXTEND命令延伸对象调用菜单：修改(M)→延伸(D)命令行：EXTEND工具栏：6.4.4 用BREAK命令断开对象调用菜单：修改(M)→打断(K)命令行：BREAK工具栏：6.4.5 用CHAMFER命令倒角调用菜单：修改(M)→倒角(C)命令行：CHAMFER工具栏：6.4.6 用FILLET命令倒圆角调用菜单：修改(M)→圆角(F)命令行：FILLET工具栏：6.5 用EXPLODE命令分解对象调用菜单：修改(M)→分解(X)命令行：EXPLODE工具栏：CHAPTER 7 块与外部参照7.1 定义内部块调用菜单：绘图(D)→块(K)→创建(M) 命令行：BMAKE或BLOCK工具栏：图7-1 “块定义”对话框7.2 定义外部块图7-2 “写块”对话框7.3 插入块调用菜单：插入(I)→块(B)命令行：INSERT工具栏：图7-3 “插入”对话框7.4 编辑块1. 编辑内部块2. 编辑外部块7.5 块属性调用菜单：绘图(D)→块(K)→定义属性(D) 命令行：ATTDEF图7-4 “属性定义”对话框7.6 外部参照调用菜单：插入(I)→外部参照(X)Chapter 8 图案填充8.1 创建图案填充1. 调用菜单：绘图(D)→图案填充(H)命令行：BHATCH工具栏：2. 对话框选项说明“图案填充”选项卡：该选项卡如图8-1所示，其含义如下：Chapter 9 文字标注9.1 文字样式的建立调用菜单：格式(O)→文字样式(S)命令行：STYLE工具栏：图9-1 “文字样式”对话框9.2 单行文字的标注调用菜单：绘图(D)→文字(X)→单行文字(S)命令行：DTEXT9.3 多行文字的标注调用菜单：绘图(D)→文字(X)→多行文字(M)命令行：MTEXT工具栏：9.4 编辑文字9.4.1 编辑文字内容调用菜单：修改(M)→对象(O)→文字(T)→编辑(E)命令行：DDEDIT工具栏：9.4.2 编辑文字特性调用菜单：修改(M)→特性(P)命令行：DDMODIFY工具栏：Chapter 10 尺寸标注10.1尺寸标注样式设置10.1.1 启动尺寸标注样式管理器1. 菜单图10-1 “标注样式管理器”对话框2. 工具栏图10-4 “标注”工具栏10.2.2 尺寸标注样式管理器的使用1. “置为当2. “新建标注样式”图10-5 “创建新标注样式”对话框3. “修改标注样式”图10-6 “新建标注样式”对话框：直线与箭头图10-7 “修改标注样式”对话框4. “代替”5. “比较”6. 删除和重命名标注样式10.2.3 创建新的尺寸标注样式1. “直线和箭头”起点偏移量和箭头样式的设置2. “文字”图10-16 “新建标注样式”对话框：调整4. “主单位”10.3 线性尺寸标注10.3.1 水平、垂直及旋转标注调用菜单：标注(N)→线性(L)命令行：DIMLINEAR工具栏：10.3.2 对齐标注调用菜单：标注(N)→对齐(G) 命令行：DIMALIGNED10.4 圆弧形尺寸标注10.4.1 半径尺寸标注调用菜单：标注(N)→半径(R) 命令行：DIMRADIUS工具栏：10.4.2 直径尺寸标注调用菜单：标注(N)→直径(D)命令行：DIMDIAMETER工具栏：10.4.3 圆心标记调用菜单：标注(N)→圆心标记(M) 命令行：DIMCENTER工具栏：10.5 角度尺寸标注调用菜单：标注(N)→角度(A)命令行：DIMANGULAR工具栏：10.6 引出标注调用菜单：标注(N)→引线(E)命令行：LEADER工具栏：10.7 公差标注调用菜单：标注(N)→公差(T)命令行：TOLERANCE工具栏：图10-34 “形位公差”对话框菜单：标注(N)→快速标注(Q)命令行：QDIM工具栏：10.9 坐标标注1. 功能标注图形中一点的X，Y坐标和一条引导线。

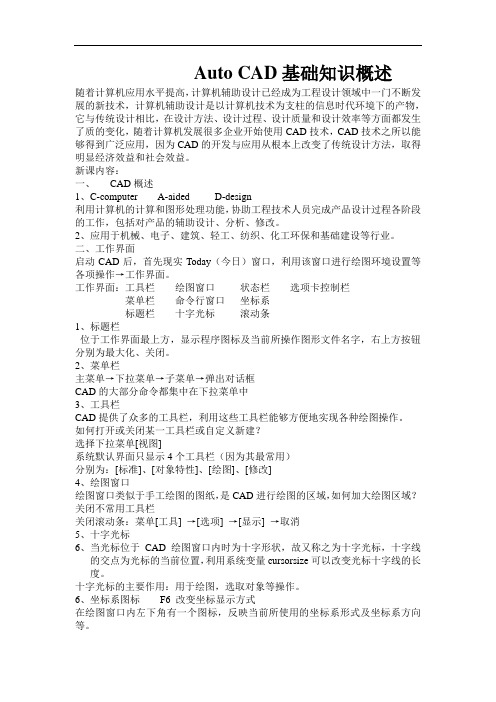

Auto CAD基础知识概述随着计算机应用水平提高，计算机辅助设计已经成为工程设计领域中一门不断发展的新技术，计算机辅助设计是以计算机技术为支柱的信息时代环境下的产物，它与传统设计相比，在设计方法、设计过程、设计质量和设计效率等方面都发生了质的变化，随着计算机发展很多企业开始使用CAD技术，CAD技术之所以能够得到广泛应用，因为CAD的开发与应用从根本上改变了传统设计方法，取得明显经济效益和社会效益。

新课内容：一、CAD概述1、C-computer A-aided D-design利用计算机的计算和图形处理功能，协助工程技术人员完成产品设计过程各阶段的工作，包括对产品的辅助设计、分析、修改。

2、应用于机械、电子、建筑、轻工、纺织、化工环保和基础建设等行业。

二、工作界面启动CAD后，首先现实Today（今日）窗口，利用该窗口进行绘图环境设置等各项操作→工作界面。

工作界面：工具栏绘图窗口状态栏选项卡控制栏菜单栏命令行窗口坐标系标题栏十字光标滚动条1、标题栏位于工作界面最上方，显示程序图标及当前所操作图形文件名字，右上方按钮分别为最大化、关闭。

2、菜单栏主菜单→下拉菜单→子菜单→弹出对话框CAD的大部分命令都集中在下拉菜单中3、工具栏CAD提供了众多的工具栏，利用这些工具栏能够方便地实现各种绘图操作。

如何打开或关闭某一工具栏或自定义新建？选择下拉菜单[视图]系统默认界面只显示4个工具栏（因为其最常用）分别为：[标准]、[对象特性]、[绘图]、[修改]4、绘图窗口绘图窗口类似于手工绘图的图纸，是CAD进行绘图的区域，如何加大绘图区域？关闭不常用工具栏关闭滚动条：菜单[工具] →[选项] →[显示] →取消5、十字光标6、当光标位于CAD绘图窗口内时为十字形状，故又称之为十字光标，十字线的交点为光标的当前位置，利用系统变量cursorsize可以改变光标十字线的长度。

十字光标的主要作用：用于绘图，选取对象等操作。

AutoCAD 2009入门AutoCAD是由美国Autodesk公司开发的通用计算机辅助绘图与设计软件包，可以帮助用户绘制二维和三维图形。

在目前的计算机绘图领域，AutoCAD是使用最为广泛的计算机绘图软件是使用最为广泛的计算机绘图软件。

1.1AutoCAD的基本功能●创建与编辑图形●标注图形尺寸●渲染三维图形●输出与打印图形1.1.1创建与编辑图形AutoCAD的“菜单浏览器”按钮中包含着丰富的绘图命令，使用它们可以绘制直线、构造线、多段线、圆、矩形、多边形、椭圆等基本图形，也可以将绘制的图形转换为面域，对其进行填充。

单击“菜单浏览器”按钮，在弹出的菜单中选择“修改”菜单中的各种命令，便可以绘制出各种各样种命令，便可以绘制出各种各样的二维图形。

绘制二维图形绘制三维图形1.1.2标注图形尺寸尺寸标注是向图形中添加测量注释的过程，是整个绘图过程中不可缺少的一步。

单击“菜单浏览器”按钮，在弹出的菜单中选择“标注”菜单中的子命令，可以在图形的各个方向上创建各种类型的标注，也可以方便、快速地以一定格式创建符合行业或项目标准的标注。

1.1.3渲染三维图形在autocAD中，可以运用雾化、光源和材质，将模型渲染为具有真实感的图像。

如果是为了演示，可以渲染全部对象；如果时间有限，或显示设备和图形设备不能提供足够的灰度等级和颜色，就不必精细渲染；如果只需快速查看设计的整体效果，则可以简单消隐或设置视觉样式。

1.1.4输出与打印图形AutoCAD不仅允许将所绘图形以不同样式通过绘图仪或打印机输出，还能够将不同格式的图形导入AutoCAD或将AutoCAD图形以其他格式输出。

因此，当图形绘制完成之后可以使用多种方法将其输出。

例如，可以将图形打印在图纸上，或创建成文件以供其他应用程序使用。

1.2认识AutoCAD2009 的工作空间AutoCAD 2009提供了“二维草图与注释”、“三维建模”和“AutoCAD经典”3种工作空间模式。

AutoCAD初学者操作手册及界面解读AutoCAD是一款广泛应用于建筑、工程和制造行业的计算机辅助设计软件。

作为初学者，掌握AutoCAD的基本操作和界面功能对于提高工作效率至关重要。

本文将为您介绍AutoCAD的初学者操作手册及界面解读，帮助您快速上手并掌握相关技能。

一、安装和启动AutoCAD在您开始使用AutoCAD之前，首先需要进行软件的安装。

请确保您已经获得正版授权并具备安装文件。

安装过程简单，按照提示完成即可。

安装完成后，您可以通过开始菜单或桌面图标启动AutoCAD。

二、界面介绍1. 菜单栏：位于软件窗口的顶部，包含各种功能菜单，如文件、编辑、绘图、修改等。

通过菜单栏可以快速访问各项功能和操作。

2. 工具栏：位于菜单栏下方，包含常用的绘图工具和命令按钮。

使用工具栏可以快速选择和执行相应的功能。

3. 绘图区域：位于软件窗口中央，是您进行绘图和编辑的主要区域。

在绘图区域内，您可以通过鼠标和键盘操作来创建、修改和删除图形对象。

4. 命令行：位于软件窗口底部，用于显示当前正在执行的命令和相关提示信息。

您可以通过命令行输入命令来完成各种操作。

5. 属性框：位于软件窗口右侧，默认情况下显示在工具栏的下方。

属性框显示了当前所选图形对象的属性和参数，您可以根据需要进行调整和修改。

6. 工作区切换器：位于软件窗口右下角，用于切换不同的工作区。

不同的工作区设置了不同的界面布局和工具设置，可根据个人喜好和需求进行选择。

三、基本操作1. 新建文件：点击菜单栏的"文件"，选择"新建"或使用快捷键“Ctrl + N”，即可创建一个新的绘图文件。

2. 保存文件：点击菜单栏的"文件"，选择"保存"或使用快捷键“Ctrl + S”，即可保存当前编辑的绘图文件。

3. 绘制直线：点击工具栏的直线工具按钮，或使用快捷键"L"，然后按照提示在绘图区域内选择起点和终点来定义直线的位置和长度。

AutoCAD宝典一、简介1.1 AutoCAD的退出方式1)文件-退出2)“关闭”图标3)命令行键入：Quit4)快捷组合键：Ctrl+Q，Alt+F41.2 工具栏的布置1)右键某已打开的工具栏，弹出所有工具栏，控制显示与否2)工具栏有两种显示状态：固定与浮动(1)固定状态下双击左右两侧、或单击两侧拖动至绘图区可变至浮动状态(2)浮动状态可调整工具栏左右宽度，单击标题栏拖至边界为固定状态1.3 工作空间的存储设置适合自己的工具栏布局：工具-工作空间-另存为1.4 文本窗口F2控制显示与隐藏1.5 启动帮助系统1)命令行：help2)菜单栏-帮助3)新打开的图形文件，在未做任何操作时，空格或回车调出帮助系统1.6 临时参考点1)选定临时参考点：TT、From(1)TT：以上一点为临时参考点(2)From：随意指定临时参考点，光标或坐标点1.7 辅助命令1)透明命令：允许在另一条命令的运行期间执行的命令(1)命令格式：’+命令(2)主要有：help（帮助）、setvar（设置系统变量）、redraw（重画）、redrawall（重画所有视窗）、zoom（缩放）、pan（平移）、view（视图操作）grid（栅格）、ddrmodes（绘图方式对话框）、ddemodes（图元创建对话框）、ddlmodes（图层控制对话框）二、基本操作2.1 鼠标键盘总括：利用鼠标进行绘图，利用键盘进行命令调用1)鼠标(1)鼠标左键：拾取键，用于选择对象和定位。

双击视情况而定。

(2)鼠标右键：打开光标位置的快捷菜单，视情况而定。

鼠标右键功能可以根据自己的习惯设置：工具-选项-用户系统配置(3)滚轮：上下滚动缩放视图，按住移动视角。

2)键盘键盘主要用于在命令行输入命令。

(1)熟记常用命令快捷键：命令行文本标点必须是英文方式下的半角输入(2)命令行中符号：“/”表示命令下的选项，键入字母进行选择；“＜＞”代表命令默认值，可输入新值或直接按空格选择默认设置参数。

Auto CAD2006第一章AutoCAD的基础第一节AutoCAD概念1.另存为加密该文件，另存为→右上角【工具】→【安全选项】→【密码】→确认第二节直线的创建1.Line2.命令：U 放弃；C闭合；Tab 切换长度和角度的输入第三节构造线与对象选取1.无线延伸的直线2.画直线H3.V……4.记住：从左往右选，全部选中对象，方可成功；从右往左选，只需选取部分对象，即可选中成功。

第四节多段线1.快捷键PL2.选取会发现，多段线是一个整体3.看提示状态栏：图形A；直线L；宽度W，例如“→”就是通过起点和端点宽度不一致实现的（50-50-0）。

4.空格键和Enter键均可以作为进行下一步操作的命令键。

第五节多边形操作1.快捷键POL2.对象捕捉，鼠标右击，将中点打开。

3.圆分为2P，3P等等4.等边三角形：多边形，边数为3.5.相切，指定正多边形的边，E。

第六节矩形工具1.快捷键REC2.倒角3.圆角（即倒圆角）4.A4纸：297*210mm；A3：420*297mm；A2：594*420mm；A1：841*594mm；A0：1189*841mm；第二章AutoCAD工具介绍第一节修剪工具1.选取要修剪对象的边界线，即参照线：方法一：选取边线（参照物边线，非本身），按空格键，点击要修剪的部分；方法二：点击【修剪】，空格键，根据提示，选择要修剪的对象；方法三：点击【修剪】，鼠标右击，根据提示选择要修剪的对象；第二节圆工具1.2P，两点画圆；2.3P，三点定圆，【对象捕捉】→【设置】→选择相应的节点打钩选中。

3.相切，T第三节修订云线1.云线：主要用于花草树木。

2.弧长，对象（选择对象）；3.开放和封闭的区别，反转方向；第四节样条曲线1.主要是用于表示机械断面；第五节椭圆工具1.椭圆2.椭圆形第六节夹点1.夹点：如点选一条直线出现蓝色的点就称为夹点；2.夹点作用：拉伸、移动、旋转等，缩小（比例因子）3.选中一点按空格键第七节块的创建和插入1.先创建块，拾取点，选中对象，保留2.插入块，以后永久可以用。

汇报人：日期:contents •autocad基础操作•绘图命令与编辑方法•尺寸标注与文字输入•视图控制与图层管理•绘制机械零件图•绘制建筑平面图目录01autocad基础操作下载与安装从autocad官网或授权渠道获取下载链接，根据系统要求选择合适的版本进行安装。

启动与激活安装完成后，启动autocad并按照提示完成激活操作，确保软件正常运行。

autocad的安装与设置autocad的界面主要包括菜单栏、工具栏、绘图区、命令行等部分，了解各部分的功能与特点。

界面布局学习新建、打开、保存、另存为等文件操作，掌握如何创建和编辑图层、块等基本元素。

文件操作掌握移动、复制、旋转、缩放等常用绘图命令，以及如何使用撤销和重做功能。

常用命令界面介绍与基本操作03环境优化根据个人习惯和需求，设置工具栏、快捷键等环境参数，提高绘图效率。

绘图环境的设置与优化01单位与精度了解autocad中的单位设置和精度要求，掌握如何调整绘图单位和显示精度。

02视图控制学习使用视图控制工具，如平移、缩放、旋转视图等，以便更好地观察和编辑图形。

02绘图命令与编辑方法直线命令可以在AutoCAD中通过“直线”命令来绘制直线，选择命令后，依次输入起点和终点即可。

曲线命令AutoCAD中绘制曲线的命令为“圆弧”，可以通过选择命令后，依次输入起点、终点和半径来绘制圆弧。

绘制直线与曲线可以通过“复制”命令将已有的图形进行复制，选择命令后，选择要复制的图形，并指定复制的基点，然后输入复制的距离和方向即可。

复制命令使用“移动”命令可以将图形移动到新的位置，选择命令后，选择要移动的图形，并指定移动的基点，然后输入移动的距离和方向即可。

移动命令图形编辑与修改图案填充与属性编辑图案填充命令可以使用“图案填充”命令来填充图形中的区域，选择命令后，依次输入填充的样式、填充的角度和填充的范围即可。

属性编辑命令可以使用“属性编辑”命令来编辑图形的属性，选择命令后，选择要编辑的图形，然后输入属性编辑的内容即可。

AutoCAD2024基础操作指南AutoCAD 是一款广泛应用于建筑、机械、电子等多个领域的计算机辅助设计软件。

随着版本的不断更新，AutoCAD2024 带来了更多强大的功能和优化的操作体验。

对于初学者来说，掌握其基础操作是开启设计之旅的关键。

下面将为您详细介绍 AutoCAD2024 的基础操作。

一、软件界面与布局打开 AutoCAD2024 后，首先映入眼帘的是其简洁而直观的界面。

界面主要由菜单栏、工具栏、绘图区、命令行和状态栏等部分组成。

菜单栏位于软件顶部，包含了各种功能命令，如文件、编辑、视图等。

通过点击菜单栏中的选项，可以找到大部分常用的操作。

工具栏则提供了快捷的工具按钮，方便快速执行常用命令。

默认情况下，会显示一些基本的工具栏，如绘图、修改、标注等。

您可以根据自己的需求，通过右键单击工具栏空白处，选择需要显示或隐藏的工具栏。

绘图区是进行图形绘制和编辑的主要区域，您所绘制的图形都会在此显示。

命令行位于绘图区下方，用于输入命令和显示命令提示信息。

通过在命令行输入相应的指令，可以精确地控制软件的操作。

状态栏则显示了当前的绘图状态，如捕捉、栅格、正交等功能的开关状态。

二、绘图环境设置在开始绘图之前，需要对绘图环境进行一些设置，以满足设计需求。

1、单位设置点击菜单栏中的“格式”，选择“单位”，可以设置长度、角度等的单位类型和精度。

2、图形界限设置通过输入命令“LIMITS”，可以设置绘图的范围，避免图形超出边界。

3、图层设置图层就像是一张张透明的纸，您可以将不同类型的图形元素放在不同的图层上，方便管理和编辑。

点击“图层特性管理器”按钮，可以创建、删除、修改图层的名称、颜色、线型、线宽等属性。

4、文字样式和标注样式设置为了使文字和标注的显示符合规范和美观，需要提前设置好文字样式和标注样式。

在“文字样式”和“标注样式管理器”中，可以进行相应的设置。

三、绘图命令1、直线绘制点击“绘图”工具栏中的“直线”按钮，或者在命令行输入“LINE”，然后指定直线的起点和终点，即可绘制一条直线。

使用AutoCAD绘图软件的基本操作第一章：了解AutoCADAutoCAD是一款由美国Autodesk公司开发的计算机辅助设计（CAD）软件，广泛应用于工程、建筑和制造等领域。

它可以帮助用户通过计算机生成、编辑和查看2D和3D图形，提升设计效率和精度。

第二章：安装和启动AutoCAD在开始使用AutoCAD之前，首先需要下载并安装AutoCAD软件。

安装完成后，可以通过桌面图标或开始菜单中的快捷方式来启动AutoCAD。

第三章：界面介绍AutoCAD的主界面由菜单栏、工具栏、命令行窗口、绘图区域和属性框等组成。

菜单栏提供了各种功能的选项，工具栏则包含常用工具的快捷按钮。

命令行窗口用于输入命令和查看提示信息。

绘图区域是绘制和浏览图形的主要区域，属性框用于编辑图形的属性。

第四章：基本绘图操作在AutoCAD中，可以通过各种命令来进行绘图操作。

常用的绘图命令包括绘制直线、矩形、圆形和多边形等。

使用这些命令可以根据预设的尺寸、角度或坐标来绘制图形。

还可以通过复制、平移、旋转和缩放等命令对图形进行编辑和调整。

第五章：对象选择AutoCAD中的对象选择功能可以帮助用户选择和编辑图形。

通过选择命令，可以按照各种条件选择图形，如选择特定图层上的对象、选择特定颜色或线型的对象等。

选择完成后，可以对选中的对象进行移动、复制、删除等操作。

第六章：图层管理AutoCAD中的图层是用于组织和管理绘图对象的文件元素。

通过图层管理功能，可以为不同类型的绘图对象分配不同的图层，并可以控制图层的可见性、颜色和线型等属性。

这样可以方便地对图形进行编辑和管理。

第七章：尺寸标注在绘制工程图纸时，尺寸标注是一个十分重要的环节。

AutoCAD提供了多种尺寸标注命令，包括线性尺寸、径向尺寸、角度尺寸和表格尺寸等。

用户可以根据需要选择不同的尺寸标注类型，并对其进行编辑和调整。

第八章：块定义和引用块是AutoCAD中的一个重要概念，它是由一个或多个实体组成的图形对象。
