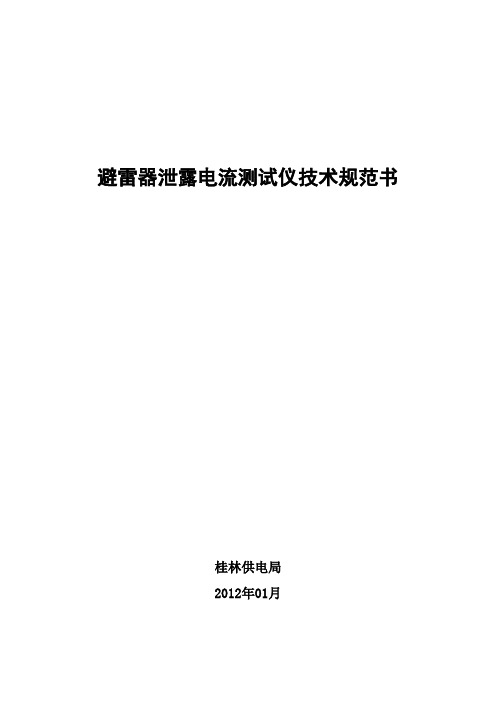

避雷器泄露电流测试仪技术规范书桂林供电局2012年01月目录1. 总则 (1)2. 技术性能要求 (1)3. 供货范围 (2)4. 供方在投标时应提供的资料和参数 (3)5. 技术资料和交付进度 (3)6. 技术服务与设计联络 (4)1. 总则1.1 本规范书适用于避雷器泄露电流测试仪技术规范书,它提出设备的功能设计、性能和试验等方面的技术要求。
1.2 需方在本规范书中提出了最低限度的技术要求,并未规定所有的技术要求和适用的标准,未对一切技术细则作出规定,也未充分引述有关标准和规范的条文,供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3 如果供方没有以书面形式对本规范书的条款提出异议,则意味着供方提供的设备(或系统)完全满足本规范书的要求。
如有异议,不管是多么微小,都应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
1.4 本设备技术规范书经需供双方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力。
1.5 供方须执行现行国家标准和行业标准。
1.6 本设备技术规范书未尽事宜,由需供双方协商确定。
1.7 供方应获得ISO9000(GB/T 19000)资格认证书或具备等同质量认证证书,必须已经生产过三台以上或高于本招标书技术规范的设备,并在相同或更恶劣的使用条件下持续使用三年以上的成功经验。
提供的产品应有省部级鉴定文件或等同有效的证明文件。
2. 技术性能要求2.1 技术参数全电流测量范围:0~10mA有效值,50Hz / 60Hz准确度:±(读数×5%+5uA)阻性电流基波测量准确度(二次法不含相间干扰):±(读数×5%+5uA)电流谐波测量准确度: ±(读数×10%+10uA)电流通道输入电阻:≤2Ω参考电压输入范围:25V~250V有效值,总谐波含量<30%,50Hz / 60Hz参考电压测量准确度: ±(读数×5%+0.5V)电压谐波测量准确度: ±(读数×10%)参考电压通道输入电阻:≥300kΩ电场强度输入范围:30kV/m~300kV/m,总谐波含量<30%电场强度测量准确度: ±(读数×10%)电场谐波测量准确度: ±(读数×10%)工作环境温度:-10 ~ 50℃工作相对湿度:<90%2.2 技术要求2.2.1 要求测试仪器具有如下功能:2.2.1.1 既可同时测量三相MOA,能自动补偿相间干扰;也可单相测量MOA。
泄漏电流测试仪操作说明一、引言泄漏电流测试仪是一种用于测量电气设备(如插座、电线、电器等)的泄漏电流的仪器。
它能够检测出电器设备是否存在漏电现象,以便及时采取措施保障人身安全。
本文档将介绍如何正确操作泄漏电流测试仪。
二、仪器说明泄漏电流测试仪是一种便携式仪器,通常由主机、测试线、测试夹具和显示屏组成。
其中,主机是控制和显示设备的核心部分,测试线用于连接主机和被测设备,测试夹具则用于连接测试线与被测设备的接口。
三、操作步骤1. 连接测试线与测试夹具:将测试线的一个端口插入主机的测试接口,确保插入稳固。
然后将另一个端口插入测试夹具的接口中。
2. 准备被测设备:确保被测设备处于断电状态。
若被测设备为插座,则先将插座的电源插头拔出,确保安全。
3. 接线:将测试夹具两个夹具分别夹紧被测设备的相位线(L线)和零线(N线)。
注意,夹线时要确保夹紧牢固,以免影响测试结果。
4. 打开主机:按下主机上的电源开关按钮,打开仪器。
待显示屏上出现正常启动界面后,进入待测电流选择界面。
5. 选择测量模式:在待测电流选择界面上,根据被测设备的额定电流选择相应的测量模式。
一般情况下,仪器会提供多个测量模式供选择,包括微电流、毫安和安培等不同量级。
6. 开始测试:在选择完测量模式后,按下“开始测试”按钮,开始进行测量。
此时,仪器会自动对被测设备施加测试电压,并测量泄漏电流的数值。
7. 结果显示:测量完成后,仪器会将测得的泄漏电流数值显示在显示屏上,并同时提示测量结果正常或异常。
若显示结果为异常,应及时采取措施排查故障,确保设备的正常使用。
8. 关闭仪器:测试完成后,按下主机上的电源开关按钮,关闭仪器。
然后按照逆序操作,将测试线和测试夹具分别拔出。
四、注意事项1. 使用前请确保仪器和被测设备都处于断电状态,以免发生触电事故。
2. 操作过程中,请保持仪器和设备的接线牢固,以防接触不良导致测量结果错误。
3. 在测试过程中,切勿将仪器接触到带电部件,以免损坏仪器或发生意外。
一、适用范围JSH型避雷器在线监测器(原名避雷器漏电流及动作记录器)是交流高压电力系统中避雷器的在线监测仪器,该仪器集毫安表与计数器为一体,串联在避雷器接地回路中。
监测器中的毫安表用于监测运行电压下通过避雷器的泄漏电流峰值,可以有效地检测出避雷器内部是否受潮或内部元件是否异常等情况;计数器则记录避雷器在过电压下的动作次数。
JSH-3型监测器是在JSH-2型的基础上作了较大的技术改进:重新设计了指针式动作计数器,增大了计数器面板,便于远处观察;增加了由发光管组成的漏电流警示装置,更明显地提示巡视人员的注意及夜间观察。
缩小了外形尺寸,改进了安装位置,使外观更美观,安装更方便;设置了外接测量插孔(选装件):使外接测量仪方便地串联于泄漏电流回路。
例如通过电缆引入中心控制室,便于集中监视;或接入阻性电流测量仪,在不停电的情况下,对避雷器实施在线监测。
2000年,公司推出新开发—JSH-4型监测器,它是在JSH-3型监测器的基础上再作重大改进,作为JSH-2型,乃至JSH-3型的更新换代产品。
前三种型号的产品不足之处在于:在潮湿天气里,瓷套外表的漏电流一并进入监测器的毫安表内,使得监测器中毫安表在瓷套外表漏电流大的情况下,无法真实反映避雷器瓷套内部问题,因此一些用户自行采用在瓷套底座附近增加一金属屏蔽环,将瓷套外表漏电流引入地中的办法,解决上述产品的不足。
JSH-4型监测器则变废为宝,在监测器内增加了一块毫安表,将屏蔽环收集的瓷套外表漏电流——表征变电所外绝缘污秽程度的量反映出来,使JSH-4型监测器更具特色。
JSH-4型监测器配有不锈钢制作的屏蔽环及热塑绝缘的引下线,瓷套外的漏电流通过固定在瓷套底部法兰上方约20mm处的金属环,导入右侧毫安表,毫安表中刻度是用反映污层电导率μS来表示的,它考虑了我国主要避雷器生产厂所用瓷套的爬电距离及绝缘子形状因素。
表的上层刻度适用普通瓷裙,下层刻度适用大小防污瓷裙。
一、使用环境1. 适用于户内或户外;2. 环境温度-400 C~+400 C3. 电网额定频率50HZ或60HZ;4. 安装处没有强烈振动。
SP-JS-1700型雷击计数及泄漏电流监视仪使用说明书杭州休普电子技术有限公司地址:杭州市钱江经济开发区顺风路536号邮编:3111 00服务热线:086-571-81957526传真:086-571-81957528公司网址:目录一、传感器实物图 (3)二、功能简介 .......................................................................... 错误!未定义书签。
三、应用领域 (4)四、技术参数 (4)五、产品安装 (5)六、产品安装 (8)七、附件 (8)八、注意事项 (9)一、传感器实物图监测仪表部分传感器部分二、功能简介SP-JS-1700型雷击计数及泄漏电流监视仪是专门用于实时监测2~110KV氧化锌避雷器的一种先进监测装置。
传感器部分采用的是闭合式线圈,穿心式无残压雷击计数及泄漏电流取样的方式,氧化锌避雷器接地电缆直接接地,避免了原阀片计数器残压过高对避雷器产生不利影响,提高了避雷器对线路过压保护的准确性,也大大提高了计数可靠性和使用寿命。
SP-JS-1700型雷击计数及泄漏电流监视仪是由监视仪表部分和传感器部分组成。
传感器是采用一次电流穿心方式,可以记录每一相避雷器的雷击次数,也可以在线监测避雷器的泄漏电流,一旦泄漏电流超标或者三相电流严重不平衡,就会发出报警接点信号。
这种避雷器在线监测的方式对于2~110KV氧化锌避雷器是否受潮、老化可预先做出判断,对于防止避雷器内部受潮发生侧闪、避免阀片老化引发爆炸,将起着十分重要的监测作用。
SP-JS-1700型雷击计数及泄漏电流监视仪具有以下特点:●穿心式雷击电流感应,无残压计数功能●氧化锌避雷器泄漏电流监测,超标报警●可直接用于2~110KV,避雷器雷击次数统计●有效预防避雷器老化、进水、侧闪等故障三、应用领域各种高低压电缆线的氧化锌避雷器接地端。
四、技术参数雷击计数响应间隔时间: 1 秒雷击电流响应范围: 50A ~ 10KA (峰值)泄漏电流监测范围: 0.06 ~ 4.50mA泄漏电流监测精度:±0.06mA泄漏电流监测方式:实时监测泄漏电流超限报警:某相电流超过设定阈值或者三相电流大小差值超过一倍时工作环境适应性:温度 -45℃~ 85℃湿度≤95%RH (非特殊要求下,监视仪表在户内使用)监视仪表外形尺寸: 96×48×97 (mm)传感器外形尺寸: 50×36×12.5(mm)传感器接线长度: 3米超限报警接点容量: AC250V / 3A,接点常开。
防雷元件测试仪说明书一、防雷元件测试仪性能特点防雷元件测试仪适用于氧化锌避雷器(压敏电阻),金属陶瓷二、三电极放电管、真空避雷管等过压防护元件直流参数的测量。
也可作稳压、恒流电源, 利用于其它方面。
防雷元件测试仪具有高压短路爱惜、过流爱惜、高压预置、量程调剂等功能,高压自泄放时刻小于秒。
具有自检功能。
测量数据由3 1/2 LCD数字显示,准确度高、靠得住性好。
测量时,能够预先设定量程,并在测量进程中对超量程测试发作声响提示, 适用于器件分组和查验判别。
选择持续测量,能够对批量试品进行不中断测试。
面板功能简单,易于操作。
重量轻,便于携带。
二、防雷元件测试仪的要紧技术指标压敏电阻测量技术指标测量范围工作误差测试条件起始动作电压U1mA0~1700V≤±2%±1d1mA±5μA漏电流0~μA≤±2μA±1d≤±2%±1d放电管测量技术指标测量范围工作误差测试条件电压上升速率直流击穿电压Vsdc20~1700V≤±2%±1d100V/S±10%其它指标绝缘电阻:6MΩ(500V)耐压: AC 50HZ 1min工作温度和湿度:0~+40℃≤85%RH贮存温度和湿度:-10℃~+50℃≤90%RH电源:AC 220V 50HzDC 12V (芯线+极)功耗:8W外形尺寸:208mm×190mm×78mm重量:≤1kg3、防雷元件测试仪仪器操作面板1. 测试孔 +2. 测试孔 -3.量程调剂4. LCD显示窗5.电压预置6.单次/持续开关7. 功能选择开关8.高压指示灯9. 高压启动键10.显示转换键 11.测试键 12.放电指示灯13. 保险丝座 14. 电源开关 15. 电源插座16. 外接直流12V电源插孔(芯线为+)4、利用方式电源本机反面板设有外接交流电源三芯插座。
可接入220V,50Hz交流电网电源。
漏电流测试仪使用说明书一、操作说明使用本仪器之前建议用户阅读一下本技术说明书,了解熟悉本仪器的使用方法和工作原理。
仪器在接通电源之前,应将电压调节旋钮向左旋至最小,工作选择按钮置于放电位置,否则电压输出接线柱与外壳间有极化电压输出,会使连接测试夹具时触电。
在使用仪器过程中,转换电压量程开关时,注意要将电压调节旋钮向左旋至最小,以免电压表受冲击而损坏。
1、面板上各器件之功能说明(1)右下角的电源开关按至ON位置即接通电源,此时相邻的绿色指示灯即有亮的指示。
(2)中间的电压调节旋钮是控制施加在被测电容器上的直流极化电压数值的,可以从电压表显示器上显示出来,其范围由其左边的电压量程开关决定。
其中TH2685C量程为0 ~50V/0 ~200V,TH2686C量程为0 ~200V/0 ~500V,TH2687C 量程为0 ~200V/0~650V,TH2688C量程为0 ~25V/0~75V。
(3)右上的时控开关及时间拨盘是控制仪器内线路从充电自动转换至测试状态的延时时间,当时控开关处于OFF时,其时间拨盘不起作用,时间显示器无显示,此时测量即为手控测试。
当时控开关处于ON时,充电时间的计算是从被测电容器接上仪器进行充电的瞬间就自动算起的,面板右上的充电指示灯(黄色)是指示充电时间的。
时间显示窗口显示被测电容器充电时间的倒记数时间值,当时间窗口倒记数显示为0时,充电指示灯熄灭,仪器进入测试状态。
(4)右侧中间的置限开关及置限电位器是由于被测电容器漏电流分选而设置的,在正常测试时,置限开关处于OFF位置,当置限开关处于ON时,仪器则处于门限预置状态,此时仪器夹具上不应有任何被测元件,电流表指示出其预置电流值,结合电流量程开关,调节预置电流旋钮,将电流表的指针调到需要的预置数值上,以后在测试过程中,遇有漏电流超过这个门限值的,仪器的蜂鸣器立即鸣响,左边的不良指示灯即亮,以示超差。
在置限过程中,不良指示灯亮及蜂鸣器报警是正常现象。
目录一、产品概述 (2)二、技术指标 (3)三、工作原理 (5)四、使用说明 (6)4.1发射器结构 (6)4.2接收主机结构 (6)4.3发射器与接收主机的通讯配对 (8)4.4电流夹的接线方法 (8)4.5高压同步采样方法 (9)4.6PT二次侧同步采集方法 (10)4.7选择接线方式 (11)4.8输入被测避雷器信息 (12)4.9数据分析 (12)4.10数据保存 (13)4.11数据浏览 (13)五、运输及保存 (16)六、质量保证 (16)七、标准配置 (16)八、产品服务 (17)注意:如果用到高压采集杆的进行测量数据,一定需要注意人身安全,尽量不要接触高压测,用高压采集器感应测量,35kV以上的尽量二次测接线测试。
网址:一、产品概述避雷器是电力系统中重要的电力设备之一。
它的作用是当系统中出现危机设备(如发电机、变压器、互感器等)的各种类型的过压时,限制过电压使之低于一定幅值,以保证电力设备的安全运行。
避雷器的试验分为直流泄漏电流试验和交流泄漏电流试验。
避雷器直流泄露电流的测试主要是针对10kV及以下避雷器的试验,通过测量U1mA和0.75U1mA下的电流来判断避雷器的优劣程度。
避雷器交流泄漏试验主要是测量避雷器在工频电压下的全电流、容性电流、阻性电流等参数,通过这些参数来衡量氧化锌避雷器的运行状况目前国内外市场上有多种类型氧化锌避雷器测试产品,总的来讲可以分为有线型和无线型这两类。
有线型(图一所示),通过直接连线实现数据的测量,而HDYZ-S避雷器泄露电流测试仪不仅可以通过在PT上实现同步信号取样(图二所示),而且还能通过高压直接采样,在避雷器顶端实现高压同步信号的采样,从而简化了现场接线,以下是各种测试原理示意图:图一、无线测量原理图二、有线测量原理网址:HDYZ-S 避雷器泄露电流测试仪的原理如图四所示,通过直接采集避雷器顶端的电压来获取电流与电压之间的相位角,从而分析出全电流中的阻性电流、容性电流等参数,为运行中的避雷器状态检测提供有力的依据。
泄漏电流测试仪使用说明一、仪器概述二、仪器操作步骤1.接线准备将泄漏电流测试仪的电源线插入标准电源插座。
根据测试设备的类型选择合适的测试线缆,将测试线缆的一个端口插入泄漏电流测试仪的测试接口,另一个端口连接到待测设备的测试点或电源插座。
2.仪器开机打开泄漏电流测试仪的电源开关,仪器将开始初始化,并显示系统状态。
在一段时间后,待测设备的泄漏电流数值将显示在仪器的屏幕上。
3.设置参数根据测试需要,设置仪器的参数。
如设定测试电压、测试时间、测试模式等。
测试电压是指施加到待测设备上的电压大小,一般可选择低电压(例如50V)或高电压(例如500V)。
测试时间是指持续施加电压的时间,一般可选择几秒到几分钟。
测试模式可以选择自动模式或手动模式,自动模式下仪器会自动进行测试并记录结果,手动模式下需要用户手动触发测试。
4.进行测试确认参数设置正确后,按下测试开始按钮,泄漏电流测试仪将开始施加电压到待测设备上,并开始测量泄漏电流。
在测试过程中,仪器将显示当前测量数值,并在测试结束后显示测试结果。
5.处理测试结果根据需要,将测试结果记录下来或导出到计算机进行进一步处理。
一般来说,泄漏电流是一个相对的数值,所以需要与设备的规格进行比较。
如果测试结果超过了设备规定的泄漏电流范围,说明设备存在泄漏问题,需要进行修理或调整。
三、注意事项1.在进行测试之前,应确保仪器和待测设备的连接正确,并保证连接线缆的质量良好,以免影响测试结果。
2.在测试过程中,应注意安全防护,避免触电风险。
禁止用湿手或脱漆的导线进行测试。
3.在测试之前,应检查待测设备的外部线路是否正确,避免因线路故障导致测试结果不准确。
4.使用仪器时,应按照仪器的规定操作,严禁擅自拆卸或改变仪器的内部结构。
5.使用完毕后,应将仪器关闭并拔掉电源线,以免长时间不使用造成损坏。
JCQ系列避雷器监测器使用说明书1、特征JCQ系列避雷器监测器,是串联在避雷器下面用来监测泄漏电流和记录避雷器路动作次数的一种装置,2/800避雷器漏电流指示型计数器有220KV及以下电力系统各避雷器;5/1800型避雷器漏电流指示型计数器用于500KV及以下电力系统各种避雷器使用的环境条件与相连接避雷相同。
3型为定制型。
避雷器监测器的特点的数字显示计数,电流指针指示,耐震动。
2、结构和性能监测器主要由信号输入电路、电流测量电路,放电计数电路和保护电路组成。
正常情况下,避雷器泄漏电流直接由电流表指示出来,测量范围为0-2mA或0-5mA,电流表用彩色刻度分别标度出避雷器泄漏电流运行区域。
大大方便用户判断避雷器的运行状况,其中:绿色:表示所测泄漏电流在避雷器正常工作电流范围内,避雷器工作正常。
黄色:表示所测量泄漏电流不在避雷器正常工作电流范围内,线路及避雷器需进行检查或更换。
注意:量程超出绿色范围,计数器接地保护装置将开始工作,对应的读数将小于实际值。
当泄漏电流超出测量范围时,超量程指示灯亮。
避雷器动作时由计数器累加记录放电次数,计数器采用三位电磁式计数器,满度后自动回零,循环计数工作,不清零。
计数单位性能符合JB2440-91《避雷器用放电计数器》中华人民共和国机械行业标准,电流显示单元性能符合国家GB7676-94《指针式电工仪表》标准。
3、安装1、安装示意图图一 JCQ系列避雷器监测器安装示意图JCQ-避雷器监测器 MOA-氧化锌避雷器 D-避雷器底座 L-导线2、安装方法首先用直径大于2.5mm的导线L,将避雷器底座D的两端(上法兰与下法兰)牢固地短接,先接底座下法兰,后接底座上法兰,使避雷器MOA的下端可靠接地,如图一所示。
将监测器JCQ-2/800牢固地安装在避雷器底座上法兰与下法兰之间,如图所示。
首先将监测器JCQ-2/800的外壳做为接地端接在底座下端,然后将监测器JCQ-2/800的高压出线端在避雷器MOA的下端。
JC-OM200 避雷器在线监测装置说明书江苏久创电气科技有限公司二零一四年三月版权声明Copyright © 2011 江苏久创电气科技有限公司我们对本说明书及其中的内容具有全部的知识产权。
除非特别授权,禁止复制或向第三方分发。
凡侵犯本公司版权等知识产权的,本公司必依法追究其法律责任。
我们定期检查本说明书中的内容,在后续版本中会有必要的修正。
但不可避免会有一些错误之处,欢迎提出改进的意见。
我们保留在不事先通知的情况下进行技术改进的权利。
服务联系方式技术支持业务联系电话: 0519-8585 1518 传真: 0519-8398 6916网址: 电子信箱: :jsjc@目录第1 章系统概述及特点 (1)1.1 监测意义 (1)1.2 系统介绍 (1)1.3 技术特点 (2)1.4 技术参数 (3)1.4.1 工作环境 (3)1.4.2 监测参数指标 (4)1.4.3 系统最大容量 (4)1.4.4 监测周期 (4)1.4.5 数据通讯 (4)1.4.6 数据生存周期 (4)1.4.7 平均无故障时间 (4)第2 章装置功能 (5)2.1 采集功能介绍 (5)2.2 母线测量单元 (5)2.3 CAN网络通信功能 (6)2.4 实时时钟功能 (6)2.5 温湿度采集控制 (6)2.6 IEC61850通信 (6)2.7 装置算法介绍 (6)第3 章装置硬件 (8)3.1 硬件原理图 (8)3.2 产品外形及内部结构 (9)3.3 安装尺寸 (10)第4 章产品调试 (10)4.1地址设置 (10)4.2初始化设置 (10)4.3 LED状态显示 (11)第5 章产品安装施工 (11)5.1 安装示意图 (11)5.2 全站接线示意图 (13)5.3 电源连接 (13)5.4 通信连接 (14)5.4.1施工方法 (14)5.4.2 注意事项 (15)第6 章常用问题与典型案例 (15)6.1 指示灯显示 (15)6.2 无法采集数据时的处理 (16)6.3 监测数据异常时的处理 (16)第 1 章系统概述及特点1.1 监测意义金属氧化锌避雷器是电力设备的关键设备之一,流经避雷器上的阻性电流是衡量避雷器绝缘程度的一项重要指标。
一、适用范围JSH型避雷器在线监测器(原名避雷器漏电流及动作记录器)是交流高压电力系统中避雷器的在线监测仪器,该仪器集毫安表与计数器为一体,串联在避雷器接地回路中。
监测器中的毫安表用于监测运行电压下通过避雷器的泄漏电流峰值,可以有效地检测出避雷器内部是否受潮或内部元件是否异常等情况;计数器则记录避雷器在过电压下的动作次数。
JSH-3型监测器是在JSH-2型的基础上作了较大的技术改进:重新设计了指针式动作计数器,增大了计数器面板,便于远处观察;增加了由发光管组成的漏电流警示装置,更明显地提示巡视人员的注意及夜间观察。
缩小了外形尺寸,改进了安装位置,使外观更美观,安装更方便;设置了外接测量插孔(选装件):使外接测量仪方便地串联于泄漏电流回路。
例如通过电缆引入中心控制室,便于集中监视;或接入阻性电流测量仪,在不停电的情况下,对避雷器实施在线监测。
2000年,公司推出新开发—JSH-4型监测器,它是在JSH-3型监测器的基础上再作重大改进,作为JSH-2型,乃至JSH-3型的更新换代产品。
前三种型号的产品不足之处在于:在潮湿天气里,瓷套外表的漏电流一并进入监测器的毫安表内,使得监测器中毫安表在瓷套外表漏电流大的情况下,无法真实反映避雷器瓷套内部问题,因此一些用户自行采用在瓷套底座附近增加一金属屏蔽环,将瓷套外表漏电流引入地中的办法,解决上述产品的不足。
JSH-4型监测器则变废为宝,在监测器内增加了一块毫安表,将屏蔽环收集的瓷套外表漏电流——表征变电所外绝缘污秽程度的量反映出来,使JSH-4型监测器更具特色。
JSH-4型监测器配有不锈钢制作的屏蔽环及热塑绝缘的引下线,瓷套外的漏电流通过固定在瓷套底部法兰上方约20mm处的金属环,导入右侧毫安表,毫安表中刻度是用反映污层电导率μS来表示的,它考虑了我国主要避雷器生产厂所用瓷套的爬电距离及绝缘子形状因素。
表的上层刻度适用普通瓷裙,下层刻度适用大小防污瓷裙。
一、使用环境1. 适用于户内或户外;2. 环境温度-400 C~+400 C3. 电网额定频率50HZ或60HZ;4. 安装处没有强烈振动。
ZXBLQ-IV避雷器带电测试仪警告感谢您购买本公司的产品,为了更好地使用本产品,请一定:——详细阅读本用户手册,操作者必须完全理解手册说明并能熟练操作本仪表后才能进行现场测试。
——严格遵守本手册所列出的安全规则及注意事项。
任何情况下,使用本仪表应特别注意安全,尤其测量超过AC100V及以上电压线路的时候。
若被测线路电压超过600V必须连接绝缘杆使用。
由于高压线路很危险,操作者必须经严格培训并获得国家相关高压操作认证才能使用本仪表进行现场测试。
注意本仪表面板及背板的标贴文字及符号。
请勿于高温潮湿,有结露的场所及日光直射下长时间放置和存放仪表。
测试仪长时间放置不使用,请每隔1~2个月给电池充电一次。
测试仪必须使用配置的专用充电器充电。
拆卸、维修本仪表,必须由有授权资格的人员操作。
避免冲击钳头,定期保养本仪表,不能用腐蚀剂或粗造物清洁,须用软布(如眼镜布),沾清洁防锈除湿类的润滑剂(如WD-40),轻轻擦试仪表即可。
仪表及手册上的“”危险标志,使用者必须依照指示进行安全操作。
建议本仪表每年至少进行一次绝缘强度测试。
(每节绝缘杆AC110kV/rms,检测仪铁芯与外壳间AC1000V/rms)关于紧急拉环注意!在测试过程中,如果马达发生故障检测仪钳头将无法张开,此时,在安全的环境下,可拉动钳头使钳头张开取下检测仪。
在高压线路等危险环境下,测试前务必安装上紧急拉环,在马达发生故障检测仪钳头无法张开的情况下,可使用绝缘杆(需自备)拉出检测仪的紧急拉环,便可使钳头张开及时取下检测仪。
拉出紧急拉环后检测仪将无法使用,必须寄回工厂维修。
切记!平时严禁拉出紧急拉环,否则由此产生的维修费不属保修范围。
目录一、产品概述 (3)二、电气符号 (3)三、技术规格 (3)四、仪器介绍 (5)五、操作方法 (6)1.开关机 (6)2.界面说明 (6)3.主机与检测仪状态说明 (7)4.避雷器漏电测试 (8)5.数据保持、数据存储 (9)6.数据查阅 (9)7.数据清除 (10)六、紧急拉环的使用 (10)七、装箱清单 (11)八、售后服务 (12)一、产品概述本仪器用于35KV以下线路对氧化锌避雷器的泄漏电流进行测试,以判断避雷器的性能是否劣化,测试时无需停电无需拆卸避雷器,操作安全快速。
避雷器阻性电流测试技术说明1 范围本技术说明规定了避雷器阻性电流在线监视仪(以下简称监视仪)的适用范围、技术要求、试验方法、检验规则。
本技术说明适用于交流电力系统中与金属氧化物避雷器(标称放电电流20kA及以下、额定电压500kV及以下)相串联用的监视仪。
监视仪可显示金属氧化物避雷器的动作次数和阻性泄漏电流值。
2 规范性引用文件GB11032-2000 交流无间隙金属氧化物避雷器GB3797-89 电控设备第二部分装有电子器件的电控设备GB4208-1993 外壳防护等级GB/T17626.5--1999 电磁兼容试验和测量技术浪涌(冲击)抗扰度试验JB2440-1991 避雷器用放电计数器3 基本测试功能:1)测量避雷器的全电流功能(有效值)2)测量避雷器的阻性电流功能(峰值)3)记录避雷器放电次数记录功能4 监视仪的测试使用条件1)环境温度 +50°C — -10°C2)相对湿度≤85% (25°C)3)海拔高度≤1000米4)使用场所户内、户外5)耐太阳光辐射6)被检测系统电源频率:50HZ 48-52HZ60HZ 58-62HZ7)可使用在高电场场合5 仪器特性指标:1)测量精度:全电流 Ix(有效值)测量精度±3.0%阻性电流 Ir(峰值)测量精度±10.0% 2)泄漏电流测量有效范围: 0.1 — 5.0 mA3)放电电流次数记录动作电流:30A — 10KA4) 电流传感器标称放电电流下残压: 10KA等级≤1500V20KA等级≤2500V5) 工作电源: 24VDC±10%(仅对有源仪器适用)6) 监视仪在规定的放电电流范围内任意值作用下应能准确地计数,二次放电电流的时间间隔应不小于1s。
6 试验方法1)测量精度试验在有效测量信号范围内,任意模拟避雷器的泄漏电流输入该系统,并进行7次重复测量,其测量结果的误差率应在规定范围内。
避雷器阻性泄漏电流检测仪说明书
由于输入输出端子、测试柱等均有可能带电压,您在插拔测试线、电源插座时,会产生电火花,小心电击,
避免触电危险,注意人身安全!
安全要求
请阅读下列安全注意事项,以免人身伤害,为了避免可能发生的危险,只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害
使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时,请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险,请注意所有额定值和标记。
在进行连接之前,请阅读使用说明书,以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时,请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
-安全术语
警告:警告字句指出可能造成人身伤亡的状况或做法。
目录
一、概述 (5)
二、仪器面板结构图 (5)
三、主要技术指标 (5)
四、接线图 (6)
五、仪器的操作 (7)
六、测量原理和数据分析 (9)
七、注意事项 (11)
一、概述:
氧化锌避雷器测试仪用于氧化锌[MOA] 泄漏电流的测量分析。
主要是用于测量阻性电流,从而分析氧化锌老化和受潮的程度。
现场带电测试符合中华人民共和国电力行业标准《DL474.5—92现场绝缘试验实施导则—避雷器试验》的要术。
也可用于实验室做出厂和验收试
验。
二、仪器面板结构图: 返回
复位
确认
开关
液晶显示器打印机
测量接地IX
全电流输入UREF
参考电压输入AC220V
对比度
三、主要技术指标:
参考电压输入范围(峰值): 10-400V
全泄漏电流测量范围(峰值): 0-10mA
阻性电流测量范围(峰值): 0-10mA
容性电流测量范围(峰值): 0-10mA
角度测量范围: 0°-360°
功耗: 4W
系统测量准确度: ±(读数⨯5% + 5个字)
交流电源: AC 220V ±10%,50Hz ±1% 内附直流电池: DC 12V 2A
四、接线图:
1. 实验室接线图
~220V 测量绕组避雷器
电流输入
电压输入
电流输入避雷器测试仪
保护
器
图2
本方法需配可调交流高压电源,电压信号输入接到试验变压器的测量仪表端,氧化锌避雷器一端接高压,另一端经一保护器接地,与仪器的地在联接在一起。
交流电流信号输入端接到避雷器的下端和地。
2. 在线接线图(带电测试)
电流输入
电压输入
电流输入避雷器测试仪避
雷
器计数
器
电压互感器
图3 在线测量时电压信号输入端接到与被测避雷器位于同相PT 的
二次测,电流信号输入端接到避雷器的计数器两端,仪器的接地端接至计数器的下端并与地相联。
根据现场的要求,参照上述接线方式正确联线
五、仪器的操作:
1.接好联线和仪器电源,打开电源,屏幕上显示如下图4所示: 避雷器测试仪
系统设定
数据测量
数据查询
↑↓移动 N 返回 Y 确认
图4 主菜单
2.点击系统设定菜单,出现下图5所示菜单:
避雷器测试仪
输入补偿角
输入变比
↑↓移动 N 返回 Y 确认
图5 系统设定菜单
在此菜单下,可以设定变比值和补偿角。
数字的输入为:- 1 2 3 4 5 6 7 8 9 0 . 循环. 变比的输入
不能有负数, 补偿角的输入只能笫一位数选择负号, 其余的输入为错误的输入. 数据中间只能用一个小数点.
↑:循环数字。
↓:向右移动位。
数字输完按返回即保存。
*注意变比值的正确算法:
试验变压器变比的确定方法:这里的变比应为高压绕组与测量仪表绕组的匝数比或电压比。
例如交流输出额定电压为50KV 的试验变压器,一般测量仪表绕组的额定电压为100V ,所以变比为50KV/100V=500。
在线变比的确定方法:以110KV 避雷器为例,其变比为(110KV/ )/(100V/ )=1100。
*输入补偿角的算法:
在补偿角为0时, 先测出A 相和C 相的角度φ{φA 和φC},然33
后用{φC-φA}/2=补偿角, φA 为正,φC 为负.
3. 点击数据测量菜单,出现下图6所示菜单:{点击数据测量菜单等计算机采样完成即显示数据,时间大约四十秒。
转换菜单时,按键时间要长点等一个采样周期完成。
} 避雷器测试界面
全电压 0.000KV 全电流 0.000mA 数据测量
波形显示
数据存储
打印
电压基波 0.000KV 电流基波 0.000mA 频率 0.000Hz 阻性电流基波 0.000mA 变比 0.000 阻性电流三次 0.000mA 功耗 0.000W 阻性电流五次 0.000mA 补偿角 0.000 容性电流 0.000mA
相位差 0.00
↑↓移动 N 返回 Y 确认
图6数据测试主菜单
补偿角:已存储的数据可修改补偿角度,但修改值只影响当前显示/打印数据,不能存储。
变 比:PT 或试验变压器变比,显示试验电压U 为输入参考电压Uref 与K 乘积。
由于K 并不影响角度或电流量测量,也可以设置为1直接显示U1。
应注意当没有U1输入时,不能得到正确的测量结果。
已存储的数据可修改电压变比,但修改值只影响当前显示/打印数据,不能存储。
相位差:基波电流超前基波电压的相位差,其中包含补偿角度。
可由角度直接评价MOA 性能,有相间干扰时要扣除干扰角度再评价。
4.点击数据查询菜单,出现下图7所示菜单:
数据查询界面
全电压 0.000KV 全电流 0.000mA
上翻 下翻 打印
电压基波 0.000KV 电流基波 0.000mA
频率 0.000Hz 阻性电流基波 0.000mA
变比 0.000 阻性电流三次 0.000mA
功耗 0.000W 阻性电流五次 0.000mA
补偿角 0.000 容性电流 0.000mA
相位差 0.00
↑↓移动 N 返回 Y 确认 图7数据查询主菜单
5 .打印输出
如需打印直接按屏幕提示操作,为了方便用户对测试数据进进行分析、保存,仪器将100组的试验数据进行存储,任由用户选择打印。
(测量完毕后,用户根据自己的需要对数据进行储存。
)
六、测量原理和数据分析
仪器输入PT 二次电压作为参考信号,同时输入MOA 电流信号,经过傅立叶变换可以得到电压基波U1、电流基波峰值和电流电压角度Φ(图8)。
因此与电压同相分量为阻性电流基波值(Ir1p ),正交分量是容性电流基波值(Ic1p ):
Ir1p=Ix1pCOS Φ Ic1p=Ix1pSIN Φ
考虑到δ=90°—Φ相当于介损角,直接用Φ评价MOA 也是十分简捷的:没有“相间干扰”时,Φ大多在81°~86°之间。
按“阻性电流不能超过总电流的25%”要求,Φ不能小于75.5°,可参考下表对MOA 性能分段评价:
Φ <75° 75°~77° 78°~80° 81°~83° 84°~86° >86°
性能 劣 差 中 良 优 有干扰
实际上Φ<80°时应当引起注意。
图8投影法图9、一字排列避雷器的相间干扰
2.2相间干扰
现场测量时,一字排列的避雷器,中间B相通过杂散电容对A、C 泄漏电流产生影响:A相φ减小2°左右,阻性电流增大;C相φ增大2°左右,阻性电流减小甚至为负;B相基本不变,这种现象称相间干扰(图9)。
2.3干扰下MOA性能评价
1、建议用本相PT二次电压测量本相MOA电流,补偿角度均为0,即测量时不考虑相间干扰。
试验室测量不应使用补偿角度(Φ0=0)。
评价MOA性能时可考虑相间干扰。
按相间干扰的对称性,以B相Φ为准,A相Φ减小的数值基本等于C相Φ增加的数值,由此可以估计相间干扰角度。
例如A相Φ偏小2°,C 相Φ偏大3°,则相间干扰大致为2.5°,评价MOA性能时,A相Φ+2.5°,B相Φ不变,C相Φ—2.5°。
2、如果测量时考虑相间干扰,可对A/C相设置补偿角度,该补偿角度“加”到Φ中。
考虑到B相对A/C相的相间干扰对称,如果测量出Ic超前Ia的角度Φca,A/C相分别补偿:Φca的测量方法是:选
择B相参考电压不变,先输入C相电流再输入A相电流,将两次φ相减即可。
用本相PT二次电压测量本相MOA电流,并置入上述补偿角度。
直接按Φ评价MOA性能。
七、注意事项:
1.从PT处或试验变压器测量端取参考电压时,应仔细检查接线以避免PT二次或试验电压短路。
2.在联线过程中注意不要把电流和电压取样线接错。
3.在实验室做试验时,高压电源不能用串激试验变压器。
