分时分区供热控制系统技术介绍

分时段供热控制器的设计与实现分时段供热控制器是一种能够定时、定温、定量地控制供热设备的装置。

该装置可以根据用户的需求，自动调节供热设备的温度、开启和关闭时间。

它可以帮助用户更为方便、舒适地使用供热设备，同时也能够节约用能，提高供热效率。

本文将就“分时段供热控制器的设计与实现”进行详细地探讨。

一、需求分析在设计分时段供热控制器之前，我们需要了解用户对这一装置的需求。

一般来说，需求可以分为以下几个方面：1、自动化控制：用户需要一个自动化的供热控制装置，这样他们就不必每天手动开关供热设备，从而减少了操作的时间和风险。

2、多样化功能：用户不仅需要一个定时开关的装置，还希望在使用过程中可以按照自己的需求调整温度、风速等参数，从而达到更好的供热效果。

3、安全可靠性：用户需要一个稳定、可靠的控制器，以确保设备在长时间使用的过程中不会出现电路短路、火灾等安全问题。

二、设计方案在针对用户需求进行分析后，我们可以开始制定设计方案。

分时段供热控制器的设计方案一般需要从以下几个方面进行考虑：1、控制器芯片的选择：根据用户需求确定需要使用哪种类型的芯片，以及最重要的是要确保这种芯片有足够的计算能力，能够支持多种操作和运行。

2、系统的框架设计：考虑整个控制器的框架设计和操作流程，使其尽可能减少人为干预和操作时间，操作简单方便。

3、元器件的选型：根据实际需求选择合适的元器件，考虑到其稳定性、可靠性、功耗、成本等方面的因素。

根据实际需要设计和选择传感器、继电器、开关、显示屏等元件。

4、程序的编写：根据产品的需求和控制器芯片的特性编写合适的软件程序，实现自动化控制、温度调节、定时开关等功能。

三、实现方案在完成设计方案后，我们需要进行实现方案。

在这个过程中，我们需要关注以下几个方面：1、电路板的设计：根据需要设计合适的电路板。

电路板需要保持紧凑而稳定，并且需要考虑电源电压、过载和过流保护等方面的问题。

2、程序的调试：调试程序，确保程序可以正常运行，实现自动化控制、温度调节、定时开关等各种功能。

供热管网分时分区运行调节及控制技术研究摘要：北方冬季已经形成了以热电联产集中供暖为主、区域锅炉房调峰为辅的多热源互补供暖模式。

集中供热输送和分配的能耗相对较高，所以存在的热量损失及可节约的能耗比例相应提高。

许多专家学者建议在供暖期间采用分时、分区、间歇控制的方式，以减少热源不充分利用的浪费并减少循环系统运行时间来降低用电量。

但目前国内外对热网的分时分区控制还不全面，技术还不成熟。

采用分时、分区并间歇调控热网，可以有效地实现按需控热，达到节约资源、提高供暖利用率的目的。

基于不同的调节方法，本文提出供暖系统的运行可以采用分阶段的质量流量调节，并在此基础上构建了一个分时供暖运行监控系统，以实现自动控制。

并对分时分区供暖的控制策略和节能优化技术进行了相应的说明。

关键词：分时分区；供热节能；运行调节随着边缘城市、乡村人口萎缩，中等以上城市急速扩张，能源资源严重短缺，同时对能源的大规模集中利用却在逐年增加。

节约能源、提高能源利用效率是助力我国碳达峰碳中和目标的必经之路。

相关数据显示，长期以来，供暖能耗在建筑能耗中所占比例最高。

因此，在众多节能措施中，普遍认为实施供暖节能改造将有效缓解能源短缺问题。

由于我国局地建筑的使用普遍具有规律性，具备供暖期间实行分时分区控制的基础条件。

也就是说，根据建筑的使用模式和供暖特点，可以采用分时分区供暖，以满足按需供暖的原则，达到节能要求。

其中，最典型特点是学校、医院建筑和办公、企业楼与居民楼宇存在显著用热区别。

我国一些老旧居民小区及高校在旧城改造过程中采取了相应的节能改造措施，取得了显著成效。

然而，基于目前国内外的研究和实施，对热网分时分区的运行控制已经有了一些研究，但还不够全面，技术有待提高。

在此基础上，本文将深入研究运行调节分时分区规律及相关控制技术。

一、供热运行调节方式供暖运行常用的调节方法包括质量调节、分级变流量质调节、质量流量调节和间歇调节。

（一）质工况调节质工况调节是为了确保热网中的循环流量在运行过程中保持不变，只改变供水温度。

分时分区分温控制技术
分时分区控制系统要同计算机集中控制系统的工作成为一个有机整体，是很有效的节能措施，如下所述：
学生宿舍、行政楼和教学楼等建筑物的用热时间、用热温度均不相同，为实现“按需供热”并达到节能的目的，务必要进行分时分区供热。

根据招标方要求，分时分区供热的做法是在分集水器之间的管路上、所有建筑物的阀门井内或其它合适的地点安装电动三通阀（众多建筑物管井前电动两通阀的同时动作会导致系统水量、压力等的较大波动，影响整个系统尤其是锅炉本身的正常运行），在建筑物中安装智能能源管理系统，对建筑物进行变流量调节（经我公司众多运行项目的证实，此时锅炉侧的总流量基本保持不变，可以尽量长的保持锅炉运行的高效性），激活系统中的分时分区任务后，通过手工键盘或者中央监控计算机在线装定分时分区的温度和时间要求（运行中可根据实际情况更改），电动执行器在智能能源管理系统指令下，调节流量控制阀的开度，调整建筑物的供热量。

人员上班时段和地域正常供热，人员下班无人的时段和地域低负荷供热，做到保证人员的正常的工作，避免无谓的能源浪费，从而实现供热的精确管理，达到进一步节约能源的目的。

所有相关电动三通阀的安装示意图如下所示（详细图纸见附件6）：
分时分区节能控制系统（建筑物入口）。

公共建筑供热系统分时分区节能改造方案一、既有技术方案供热系统旳热惰性是制约按需供热旳一种重要原因，尤其对于按需供热中最重要旳间歇性供热需求，既有旳技术方案难以满足节能运行旳规定。

对于公共建筑，一般工作时间段规定正常供热、而夜间维持防冻运行即可；由此产生了分时分区旳节能运行方案，详细包括：1、末端变流量分时分区供热：在低负荷运行时，通过调整流量阀开度减少末端系统流量以减少供热量；其长处是成本低、构造简朴、有一定旳节能效果；缺陷是：不能变化系统供水温度；并轻易导致水力失调、不利节点旳管路有冻结风险；2、通断时间控制分时分区供热：在低负荷运行时，通过通断阀定期启动或关闭，减少供热量；其长处是成本低、构造简朴、有一定旳节能效果；缺陷是：不能变化系统供水温度；并且不适合应用于寒冷地区；3、楼前混水系统分时分区供热：详细构造形式多种多样，共同点是其中至少包括调整阀、控制系统和内部循环泵；通过内部循环泵维持内部水循环，通过调整阀调整供热量；其长处是：可以变化系统供水温度、节能效果好；缺陷是：系统复杂、控制系统规定高、成本较高。

通过需求分析可以发现，此类应用旳特点是在某个时间点供热需求会发生由大变小旳突变、然后将维持一段较长时间旳低负荷状态，不过供热系统旳热惰性会导致响应速度严重滞后，从而形成能源旳挥霍。

根据参照资料可知，虽然规定旳夜间最低值班室温为5℃，而既有旳分时分区系统旳夜间室温则一般为15℃左右，其中仍有一定旳节能空间。

此外正常供热时，末端系统旳管道和铸铁散热器中旳平均水温为60℃以上，切换到夜间低消耗运行状态后，平均水温逐渐下降为30℃如下。

由此，对应旳末端散热器壳体和循环水都会产生至少30K旳温差，既有技术方案中，这部分旳温差所对应旳热量是无法被运用旳、大部分被白白挥霍掉。

以较常见旳四柱760铸铁散热器为例：散热器单片参数：重量5.2Kg、水容量0.93L、中心距600mm；一般单片对应末端供热面积为1.3至1.5平方米。

供热管网分时分区控制方法研究发表时间：2018-08-27T12:08:16.450Z 来源：《建筑学研究前沿》2018年第10期作者：王鹏[导读] 分时分区供热，即换热站的分时供热和热网的分区域供热相结合。

兰州西热东输经营有限公司甘肃省兰州市 730050摘要：我国北方冬季较目前已经形成了以集中供热为主，区域锅炉房为辅的供热模式。

在供热的初末期，集中供热的输配能耗较高，很多专家学者提出在供热期采用分时分区间歇控制，减少水泵的运行时间，降低电能的消耗。

但目前国内外对热网的分时分区控制并不全面，技术仍不成熟。

关键词：供热管网；分时分区；控制方法1分时分区供热的内涵分时分区供热，即换热站的分时供热和热网的分区域供热相结合。

换热站的分时供热，在保证二次网回水温度不变和流量不变的同时，提高二次网的供水温度，短时间提高供热参数，减少水泵的运行时间，降低能耗。

与目前热力公司的间歇供热方式相同在于，两种间歇运行方式均减少了水泵的运行时间，降低了运行电耗。

不同之处在于换热站的分时供热短时间提高换热站的二次网供水温度到高值，而热力公司的间歇供热只是略微提高供热参数或者同参数运行，并没有统一的参数要求。

换热站的分时运行，更加的系统和规范。

对于整个热网换热站的分时控制，运行时间相同的换热站可以划分为统一的供热区，供热区可以单个或者多个共同运行。

热网的控制中心可以根据热网负荷的多少，决定供热区的运行搭配和运行次序，从而实现对热网的分区控制。

2热网的分时分区控制2.1供热区的确立换热站最佳运行时间和启泵方案的确立，可以实现对单个换热站的智能化间歇控制，能够有效地减少电能的消耗。

供热管线错综复杂，所带换热站众多。

将单个换热站的分时间歇控制用于整个供热管网中，不仅能实现节约能源，同时使热网资源合理化利用与管理。

供热管线冗长，加之供热站彼此相互分散且数目众多。

在保证一次网换热主管道热量不被浪费的同时，整个热网的换热站分别各自实现实时的分时段的间歇控制，将使控制策略过于复杂。

分时段供热控制器在公共建筑节能供热领域的应用设计摘要：采用分时段供热控制器及热网监控系统软件，可以针对性地根据普通民居和公用建筑，通过分时段温度调节，保证居民正常生活供热的同时，利用气候补偿功能及时调整二次供水温度，从而保证供热效果，提高服务质量，减少能源损耗和人工劳动强度，降低运行管理成本，并能创造供需和谐、舒适节能的供热效果。

关键词：分时段供热；控制器；热网监控系统1技术特点每到冬季采暖期，北方各地的热力企业在保证居民温暖过冬的同时，也存在着耗能量大、利用率差、运营成本高等诸多问题，造成大量的能源浪费。

传统的集中供热模式中，供热单位对每个用户的实际室内温度和实际用热情况并不了解，只是采用单一的集中供热模式，热效率低、运行成本大。

采用分时段供热控制器及热网监控系统软件，可以针对性地根据普通民居和公用建筑，通过分时段温度调节，保证居民正常生活供热的同时，利用气候补偿功能及时调整二次供水温度，从而保证供热效果，提高服务质量，减少能源损耗和人工劳动强度，降低运行管理成本，并能创造供需和谐、舒适节能的供热效果。

分时段供热控制器是根据我国热力公司换热站运行特点，并结合供热行业的发展趋势研发，克服国外进口控制器功能局限、操作不便等问题，专门针对热力站计量与控制需求研制的智能控制装置。

主要采用了以下关键技术：（1）基于无线传感、个域网通信等先进物联网技术开发研制了支持多种通信模式和具备多路信号转换功能的供热控制器。

该供热控制器具有实时性和处理能力强等特点。

（2）控制器采用分体式结构设计，核心处理器为400M ARM处理器，移植linux2.6.30.4系统内核，YAFFS文件系统，TCP/IP数据传输，256M NAND Flash存储空间。

（3）控制器设计中采用FPGA作为底层传感器接口及控制接口，具有局域网接口、USB接口、标准MODE-BUS接口和10m距离内射频参数设置和采集接口。

（4）超大容量数据存储，具有内置PID算法、供热节能调节算法、循环泵节电调节算法、补水泵睡眠调节法和分时调控算法，可接受一次热网平衡远程设置，最大流量限制设置，具有热表计算功能，底层控制基于逻辑，不依赖于算法，绝无死机可能。

申报论文（中级）题目：关于高校楼宇供暖分区分温控制系统单位：姓名：申报专业：年月日摘要(样式：正文；字体：宋体；字号：小四或四号字；段落：1.5倍行距)2008年相关统计数据显示，我国建筑能耗占全国能源消耗总量的30%，其中采暖空调约占全部建筑能耗的65%。

由此可见，建筑为耗能大户，为了经济和社会的可持续发展，必须把建筑节能放在重要位置。

我国冬季需集体供暖的高等院校众多，耗费资金巨大，部分高校每年供暖所消耗的能源费已占到全校总体能源经费的50%。

目前，我国一些高等院校冬季供暖未根据各种建筑使用的不同情况、室外温度在一天内的变化情况进行调控。

为此，笔者结合北京某高校实际情况，对高等院校冬季供暖能源消耗的基本状况进行了分析。

高等院校楼宇按供暖特点可分为三类: 第一类是教学楼、办公楼、图书馆"体育馆、实验楼等，称为公共楼宇，其特点是白天使用，夜间基本无使用。

第二类是学生公寓楼，这类楼宇的特点是学生开学期间使用，而寒假期间基本不使用。

第三类是学校职工及家属住宅楼，住宅楼的特点是供暖期内任何时候都必须保证供暖达标。

高等院校冬季供暖的浪费现象主要表现在: 第一类楼宇夜间没人使用也供暖，造成能源浪费；第二类楼宇在寒假封闭期间照常供暖，从而造成能源浪费；第三类楼宇的建设年代不同，管道有粗有细，暖气片的组数有多有少，有的家属楼离换热站较近，有的离换热站较远，房间的保温效果也不同，为了保证所有的住宅楼供暖达标，致使一些楼宇供暖过热。

根据以上三种类型楼宇的特点，笔者认为应该对高等院校集中供暖系统进行分时、分温、平衡控制的自动化改造，建立节能供暖系统及监管体系。

改造后的节能供暖系统要实现按需供暖、均衡供暖、达标供暖，以达到节约能源、减少资金浪费的目的。

采取集中监控，运行人员在监控中心对供暖系统的运行情况实行实时监控，通过对下位机的参数设置，优化系统的运行，使供暖系统的管理科学化、信息化。

关键词：校园热力网，节能，供热调节，分区分温控制目录摘要 (Ⅱ)绪论 (1)一、高校楼宇供暖节能控制系统原理 (2)二、高校楼宇供暖节能控制系统设计 (3)2.1系统结构 (3)2.2现场控制器设计 (4)结论 (7)参考文献 (8)附录 (6)绪论1 课题的背景随着社会经济的持续快速发展和社会的高度文明，环境和能源紧张的态势也日益显现，节能减排的压力越来越大。

109中国设备工程Engineer ing hina C P l ant中国设备工程 2017.06 （下）集中供热技术水平在我国北方已相对成熟，能够基本满足冬季人们对供热的要求。

但就目前技术而言，仍然存在能源浪费的问题，因此如何更好的发展与完善集中供热技术已经成为供热企业和相关部门的一项重要工作。

1 集中供热现状1.1 集中供热的优势我国东北地区冬季寒冷，供热管网系统发达，形成了热电联产和区域锅炉房共同运行的供热模式，相比于其他地区，集中供热技术水平较高。

热电联产能够充分利用能源，取得最大的能源利用效益，减少资源浪费和环境污染。

区域锅炉房的热网自动运行控制系统，实现了供热系统的稳定、节能运行，这样一来既没有热源损失，又可根据区内企业对新能源的需求进行能源匹配，以达到新能源利用的最大集约化。

集中供热实现了供热的安全、环保和节能，同时也提高了生活品质。

1.2 集中供热的不足集中供热系统虽然实现了能源的合理化利用，但仍存在一定的问题，主要包括以下几个方面：（1）冷热不均匀；（2）运行方式不合理，出现能源资源的浪费；（3）设计规划水平较低。

这几个方面均导致了供热成本与能耗的增加。

目前困扰供热行业的仍是过高的能耗问题。

例如供热的初末期输配能耗过高。

供热的初期与末期，室外温度相对较高，温差较小，用户所需热量较少，即供暖水泵所输送的热质本身所携带的热量也相对较少，在这种情况下，水泵长时间甚至全天候的进行供热，消耗了大量的电能。

供热中期，即供热稳定期，由于室外温度寒冷，供暖水泵基本需要全天候的运行，以此来满足人们的用热需求。

供热的初末期与中期相比，用户用热相对较少，供暖水泵仍以全天候运行，与中期消耗的电能基本相同，但其所输送的热量却相差甚多，这便出现了我们经常说的“大马拉小车”的现象。

2 分时分区控制系统能源的高效率利用，一直是我们所追求和提倡的，也是响应我国节能降耗政策的体现。

供暖水泵在室外温度较高的供暖初末期以全天候的运行模式工作，这显然是不合理的。

第一章分时分区控制技术目录1技术介绍 (1)2供热系统介绍 (1)3可行性分析 (3)3.1技术可行性 (3)3.2经济可行性 (3)3.2.1基本数据 (3)3.2.2原理和假定条件 (4)3.2.3节能收益 (4)3.2.4投资费用 (4)3.2.5回收期 (4)4社会与环境效益分析 (5)4.1社会效益 (5)4.2环境效益 (5)1技术介绍这是一种在供热系统中对供热要求不同的各区域采取分别控制的运行方式。

各种类型建筑物由于自身使用功能的不同，在一昼夜内每一个时间段所需供热量是不同的。

采用本技术后，可对集中供热区域中不同的建筑物进行供热分区，并对一天中的时间段做出合理划分，并计算出每个时间段的供热负荷。

在使用功能不同（如夜间无需供热）的建筑物供热支路加装电动阀，选取其典型房间放置室内温度传感器，并在热源设置分时分区控制器。

根据具体使用时间及要求，通过分时分区控制器来控制阀门的启闭，使这些建筑物在使用期间室内温度保持在规定室温以上；在非使用期间使室内温度保持在防冻温度。

2供热系统介绍北京长城无线电厂锅炉房位于海淀区学院南路30号。

无线电厂的供热系统分为高区和低区，低区采用直供系统，高区采用间供系统，配有两台板式换热器，板式换热器二次侧供回水管之间加装联通管，并安装电动蝶阀，由气候补偿器进行流量控制。

气候补偿器通过采集二次侧供回水温度和室外温度，控制供回水间电动两通阀，调节供水温度。

表1供热系统基本情况调研*表2锅炉房各设备基本情况调研*表3循环泵参数*表4板式换热器参数*表5供热系统节能措施情况3可行性分析3.1技术可行性对供热系统中供热要求不同的区域进行分时分区控制，这种运行方式对于供热系统来说是最具有节能潜力的地方。

在需要分时分区控制的区域分别选取典型房间放置室内温度传感器，分时分区控制器通过测试室外温度和典型房间室内温度来控制电动阀的开闭，达到对这些对供热要求不同的区域的分时分区控制。

专利名称：分时分区供热系统专利类型：实用新型专利
发明人：李清俊
申请号：CN201620590624.8申请日：20160612
公开号：CN205690485U
公开日：
20161116
专利内容由知识产权出版社提供
摘要：分时分区供热系统属集中供热技术领域。

几个采暖区组成。

每个采暖区的采暖设备由机控阀2、温度传感器3、截阀4、散热器群5组成。

每个采暖区的采暖设备由主控柜1控制。

每个采暖区由供水主管6经供水支管7，而后先后经机控阀2、温度传感器3至散热器群5散热后，再经回水支管8返回回水主管9。

每个采暖区的机控阀3并连一旁通管，上串截阀4；因故停电或控制系统故障时，可开启手动截阀4供暖。

采暖区的供热，按时序区间或降温下限控制；或按时序区间、降温下降共同控制。

同一采暖区的各采暖点可均衡供热；适应供暖期前中后、昼夜需热不同的变化；供热机组运行平稳；弥补了总热能供应不足的缺额和总热能充足时又可节能。

用于集中供热系统。

申请人：太原若水环境工程有限公司
地址：030009 山西省太原市胜利街3号太毛高层西单元1401室
国籍：CN
更多信息请下载全文后查看。

供暖分时分区控制系统的分析与应用作者：贾桂福来源：《科学与财富》2018年第30期摘要：本文叙述了部分高校供暖系统现状，分析了供暖分时分区控制系统的应用，提出了分时分区控制系统建设目标、组织实施和绩效目标，对增强学校师生节能意识和行为方面具有重要作用，将进一步加深对于节能观念与可持续发展的意识。

关键词：供暖系统；分时分区系统；绩效目标1.供暖系统现状目前部分高校的供暖系统中，由于供暖管网铺设时没有将办公楼、教学楼和公寓楼完全分开，存在办公楼、教学楼、学生公寓、住宅并存现象，而就办公区的供暖特性而言，此类建筑物只需实施按上下班分时段供暖，而住宅楼的供暖特性，整个供暖季均需实行24小时不间断供暖；本供热系统中因同管网系统中存在多种供暖特性的建筑物共存现象，而现系统中又未对其进行合理化管理，造成了节假日及下班期间、办公楼、住宅楼均实现同步24小时不间断供热，造成了大量的能源消耗。

由于学校的特性，在供热时间段内假日实际很长，如办公楼、教学楼算上双休日和寒假快接近一半的时间只需进行防冻处理。

这也造成了大量的能源消耗。

只有改变供暖的运行方式、改变控制方式分时间、分区域、分温度的运行才能节约大量的能源消费。

2.供暖分时分区控制系统的应用分时分区控制系统可以对办公楼、教学楼与公寓楼进行了独立分时管理，当多栋办公楼在不同的时间下班时，或有其中一栋楼有加班作业时，可以实现某一栋楼的单独供热而其余楼宇进入防冻运行。

上班时间内，分时分区控制器根据采集的室内温度信号与设定的室内温度要求控制电动阀开度，当采集的室内温度高于设定室内温度时，电动阀将自动关小流出楼宇的回水量，从而也就减小了楼宇的总循环水量，达到降低进入楼宇供热量的目的，反之亦然。

下班时间内，分时分区控制器根据采集的室内温度信号与设定的室内防冻温度及防冻回水温度比较，当室内温度低于防冻设定室温或回水温度低于设定的防冻回水温度时系统将自动增加电动阀开度，即增加楼宇的循环流量，达到控制室内温度的目的，避免循环水冻死，反之亦然。

宁江区实验中学
对采暖设计分时分段控制
分时分区控制系统是基于用能需求侧管理理论的经典应用。

基础是按照用户用能需求不同将建筑物分为不同的分区，按照用户耗能时间和量进行供能。

针对某一个中、大规模的供暖区域由一个锅炉房供暖时，可能有不同的供暖区域、供暖热量或供暖时间需求。

例如有办公楼在供暖时间、供暖温度都可能不同，传统的方式可能由统一干管输送或通过支路分开，这种方式会造成冷热不均、热能损耗过大。

分时分区供热节能控制技术一般应用于供暖时间不同、供暖温度要求不同、夜间或节假日期间公共建筑或独栋建筑节能改造系统中，从而达到节能降耗的目的。

在寒冷的冬季，为了给学生创造舒适的学习与生活条件，我校目前学校供暖系统存在着如下两个问题，导致了能源的巨大浪费。

一方面，因为学生学习与生活的特点，学校建筑物在不同的时段对热能的需求有很大差异。

比如，上课期间，学生集中在教学楼进行学习，晚上学校处于无人状态；寒假期间，教学楼等均处于无人状态。

对于上述时段不需要供暖的建筑物照常进行供暖，导致了大量的热能浪费。

另一方面，校园的供暖主干线一般按照最初的整体规划一二次性建成，而校园建筑却多为几个工期分批建成，供暖主干线的规划往往不能符合校园建筑的功能需要，导致供暖水力失调问题普遍存在，出现严重的“近热远冷”现象，以及供暖系统“大流量，小温差”的运行特征。

据统计，因热用户运行工况失调造成的热能损失通常占供暖总热能的20％～50％。

我校实行分时分区供热节能控制技术一般应用于供暖时间不同、供暖温度要求不同、夜间或节假日期间公共建筑或独栋建筑节能改造系统中，从而达到节能降耗的目的。

本技术公开了一种能够避免集气的分时供暖系统，其是在现有的分时供暖系统的结构基础上进行改进的，具体的，在供水干管与回水干管之间设置旁通管，在旁通管上设置旁通电动闸阀和停暖用循环水泵。

本技术的有益之处在于：在停暖时段，利用旁通管上的循环水泵进行建筑物内的水循环，能够防止气体进入管道及用户端，从而避免频繁的人工排气工序，同时还可以延长分时供暖系统的设备及管网使用寿命，并且不会影响整个二次供热网向其他建筑群供暖。

权利要求书1.一种能够避免集气的分时供暖系统，包括：换热站(1)、供水管、回水管、用户端(7)、供水电动闸阀(3)、平衡阀(14)、电动调节阀(4)、自动排气阀(6)、供暖用循环水泵(12)、回水电动闸阀(11)、热量表(15)和温控阀(16)，其中，换热站(1)与用户端(7)通过供水管和回水管以上供下回的方式连通，供水电动闸阀(3)、平衡阀(14)和电动调节阀(4)沿热水流动方向依次设置在供水干管(2)上，热量表(15)、回水电动闸阀(11)和供暖用循环水泵(12)沿回水流动方向依次设置在回水干管(13)上，自动排气阀(6)设置在供水立管(5)和回水立管(8)的最高处，温控阀(16)设置在供水支管(9)上，其特征在于，还包括：旁通管(17)、旁通电动闸阀(18)和停暖用循环水泵(19)，其中，旁通管(17)设置在供水干管(2)与回水干管(13)之间，旁通管(17)与供水干管(2)的连通节点位于供水电动闸阀(3)和平衡阀(14)之间、与回水干管(13)的连通节点位于热量表(15)的进水一侧，旁通电动闸阀(18)和停暖用循环水泵(19)沿回水流动方向依次设置在旁通管(17)上。

2.根据权利要求1所述的能够避免集气的分时供暖系统，其特征在于，还包括：温度传感器(20)，所述温度传感器(20)设置在回水干管(13)上。

3.根据权利要求2所述的能够避免集气的分时供暖系统，其特征在于，所述温度传感器(20)位于旁通管(17)与回水干管(13)的连通节点和回水立管(8)之间。

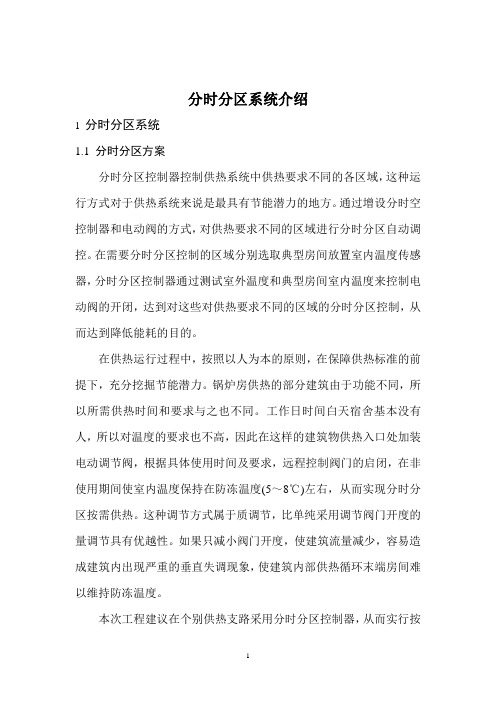

分时分区系统介绍1 分时分区系统1.1 分时分区方案分时分区控制器控制供热系统中供热要求不同的各区域，这种运行方式对于供热系统来说是最具有节能潜力的地方。

通过增设分时空控制器和电动阀的方式，对供热要求不同的区域进行分时分区自动调控。

在需要分时分区控制的区域分别选取典型房间放置室内温度传感器，分时分区控制器通过测试室外温度和典型房间室内温度来控制电动阀的开闭，达到对这些对供热要求不同的区域的分时分区控制，从而达到降低能耗的目的。

在供热运行过程中，按照以人为本的原则，在保障供热标准的前提下，充分挖掘节能潜力。

锅炉房供热的部分建筑由于功能不同，所以所需供热时间和要求与之也不同。

工作日时间白天宿舍基本没有人，所以对温度的要求也不高，因此在这样的建筑物供热入口处加装电动调节阀，根据具体使用时间及要求，远程控制阀门的启闭，在非使用期间使室内温度保持在防冻温度(5～8℃)左右，从而实现分时分区按需供热。

这种调节方式属于质调节，比单纯采用调节阀门开度的量调节具有优越性。

如果只减小阀门开度，使建筑流量减少，容易造成建筑内出现严重的垂直失调现象，使建筑内部供热循环末端房间难以维持防冻温度。

本次工程建议在个别供热支路采用分时分区控制器，从而实行按需供热。

具体措施如下：(1) 设置分时空控制箱，采集支路回水管的温度、阀门的状态、室外温度。

根据实时监测的温度数据控制建筑物温度达标，并将采集的典型房间室内温度和电动阀状态传输到锅炉房内的集控系统。

(2) 在夜间和人活动低峰期间气候补偿开始降楼内的供热热量，由于建筑物具有较好的蓄热性，可以在一定时间内保持较舒适的温度；次日建筑开放前1小时开始正常供热，以保证室温达到供热标准。

分时空控制箱可以通过人工修改时间、温度参数，具备定时功能、睡眠功能、节假日防冻状态的设置。

计算机监控系统也可以通过GPRS 无线网络对分时空控制过程参数进行修改调整。

1.2 分时分区节能效果分析简单计算表明，分时供暖夜间设定温度可以节能。
