节流阀、单向节流阀节流阀、单向节流阀型号总览表

Dif单向阀二、主要原材料产品生产增速加快，价格保持高位2007年第一季度我国主要工业行业运行情况液压阀门>>单向阀>>直通单向阀产品名称：直通单向阀产品型号：S型产品口径：DN06-32产品压力：1.0～50.0MPa产品材质：铸钢、不锈钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。

阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。

工作压力1.0Mpa-50.0Mpa。

工作温度：-196℃-650℃。

连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。

驱动方式：手动、气动、液动、电动。

产品详细信息S型直通单向阀图形符号型号最大流量尺寸(mm)L E S T M型号说明①系列代号：S型直通单向阀②公称通径：06、08、10、15、20、25、32 mm③结构形式：A=管式、B=板式④开启压力：0=不装弹簧、1=0.05Mpa、2=0.15Mpa、3=0.3Mpa、5=0.5Mpa ⑤连接螺纹：1=英制、2=公制技术参数工作压力：31.5MPa 温度范围：-30～+80℃粘度范围：2.8～500平方毫米/s 工作介质：矿物油外形尺寸通径06 S06A*/115 58 22 19 12M14×1.5 S06A*/2 G1/408 S08A*/130 58 28 24 12M18×1.5 S08A*/2 G3/810 S10A*/140 72 34.5 30 14M22×1.5 S10A*/2 G1/215 S15A*/1120 85 41.5 36 16M27×2 S15A*/2 G3/420 S20A*/1200 98 53 46 18M33×2 S20A*/2 G125 S25A*/1300 120 69 60 20M42×2 S25A*/2 G 11/430 S30A*/1400 132 75 65 22M48×2 S30A*/2 G 11/2液压阀门>>单向阀>>单向阀产品名称：单向阀产品型号：QY16E-1235型产品口径：DN06-32产品压力：1.0～50.0MPa产品材质：铸钢、不锈钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。

单向节流阀VFOFSubject to change –2013/062 Internet:/catalogue/...单向节流阀VFOF主要特性和产品概览特性•最小高度•大流量•安装完成后，允许水平方向旋转360°•通过调整壳体位置可以改变驱动方向1•功能可组合，因此功能性更强-H-注意在装配单个元件时，必须按照如下顺序:1)将推环2压入壳体，直至其牢固定位。

2)将中空螺栓3插入开口。

3)将密封环OK 4套在中空螺栓的螺纹上。

1)在流量控制方向上的标准额定流量。

-V-新产品2013/06–Subject to change 3Internet:/catalogue/...单向节流阀VFOF型号代码VFOF–LE–H–G18–Q6型号VFOF单向节流阀，扁平型设计结构特点L L 形输出阀功能E单向排气节流功能调节元件H内六角气动接口2G18螺纹G x G14螺纹G ¼气动接口1Q6快插接头QS-6Q8快插接头QS-8-V-新产品Subject to change –2013/064 Internet:/catalogue/...单向节流阀VFOF技术参数单向排气节流功能-M-标准额定流量250…650l/min -Q-温度范围–10…+60°C -L-工作压力0.2 (10)bar单向节流阀在与气动驱动器配合使用时，可通过调节流量来改变驱动器活塞的进退速度。

节流功能就是对压缩空气的流量进行适当的限制。

节流阀的壳体内有一个环形的可调控间隙。

通过旋转带内六角的调节螺丝可增加或减小这一间隙的大小，从而达到流量调控的效果。

主要技术参数阀功能单向排气节流功能气动接口2G xG ¼气动接口1QS-6QS-8调节元件内六角驱动方式手动安装方式旋入式安装位置任意额定紧固扭矩[Nm]3_20%11_20%调节螺丝的许用驱动扭矩[Nm]11.5可旋转性[°]360（不可连续旋转）工作和环境条件工作压力[bar]0.2 (10)工作/先导介质压缩空气符合ISO 8573-1:2010[7:4:4]标准工作介质/先导介质说明可以使用经过润滑的压缩空气（但必须一直使用）环境温度[°C]–10…+60介质温度[°C]–10…+60存放温度[°C]–20…+70耐腐蚀等级CRC 1)21)耐腐蚀等级2，符合Festo 940070标准。

液压阀门>>节流阀>>管式单向节流阀产品名称：管式单向节流阀产品型号：TVC-02产品口径：DN6-18产品压力：7-30.0MPa产品材质：铸铁、铸钢、不锈钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。

阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。

工作压力1.0Mpa-50.0Mpa。

工作温度：-196℃-650℃。

连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。

驱动方式：手动、气动、液动、电动。

产品详细信息管式单向节流阀TVC-02特点1、管式单向节流阀TVC-02钢制本体可耐压25∼30MPa，铜制本体可耐压7MPa。

2、管式单向节流阀TVC-02全部经耐压、防漏测试，效果精良。

3、管式单向节流阀TVC-02内部加工精密，流量调节速度为线性。

管式单向节流阀TVC-02型号说明TVC -03系列号码称呼口径管式单向节流阀系列TVHTVCTVL 020304 06管式单向节流阀TVC-02规格表型号最高使用压力MPa 定格流量ℓ/min口径材料重量Kg<<阀门采购流程及注意事项>>：1、询价应当找专业符合阀门产品的厂家，尽量找有实力的品牌或合作过的厂家，避免技术不成熟、价格昂贵、质量不过关、货期时间长。

2、提供准确详细的产品询价内容，最好提供设计院的图纸或相关资料。

3、寻找两到三家企业报价最为对比，并了解是否符合产品相关要求。

4、跟厂家确认质量达标问题、增值税发票问题、运费问题、包装方式问题、货期问题。

5、将准确的询价单及图纸提交给专业技术人员进行确认。

6、采购前先检查供应商的资质、产品检验报告、相关案例等。

7、下单时检查合同内的事项是否有跟变及是否符合要求，避免照成后续一些不必要的问题出现。

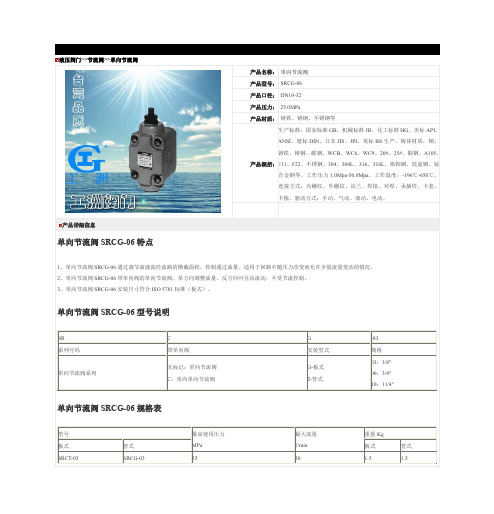

液压阀门>>节流阀>>节流阀、单向节流阀型号总览表产品详细信息其它阀系列价格供用户或设计院工程项目做预算电动二通阀价格底阀价格电动二通阀价格呼吸阀阻火器价格流量计价格水处理器价格橡胶接头价格一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。

2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。

3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。

4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。

5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。

6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。

7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。

8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。

二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。

2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。

3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。

4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。

⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。

（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。

）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。

Z2FS 101/6© 2003by Bosch Rexroth AG, Industrial Hydraulics, D-97813 Lohr am MainAlle Rechte vorbehalten. Kein Teil des Werkes darf in irgendeiner Form ohne vorherige schriftliche Zustimmung von Bosch Rexroth AG, Industrial Hydraulics reproduziert oder unter Verwendung elektronischer Systeme gespeichert,verarbeitet, vervielfältigt oder verbreitet werden. Zuwiderhandlungen verpflichten zu Schadensersatz.InhaltsübersichtMerkmale 1Bestellangaben 1Symbole 2Vorzugstypen 2Funktion, Schnitt 2Technische Daten 3Kennlinien3Geräteabmessungen4, 5RD 27 518/02.03Ersetzt: 11.02Zwillings-Drosselrückschlagventil Typ Z2FS 10Nenngröße 10Serie 3XMaximaler Betriebsdruck 315 bar Maximaler Volumenstrom 160 L/min Typ Z2FS 10 –5-3X/.VH /A /D 5556/96•Merkmale–Lochbild nach DIN 24 340 Form A,ISO 4401 und CETOP–RP 121 H–zur Haupt- oder Steuer-Volumenstrombegrenzung von 2 Verbraucheranschlüssen – 3 Verstellelemente:•abschließbarer Drehknopf mit Skala •Spindel mit Innensechskant und Skala •Drehknopf mit Skala–für Zulauf- oder AblaufdrosselungBestellangaben2/6Z2FS 10TypMaterial-Nummer Z2FS 10-5-3X/V R900517812Z2FS 10A5-3X/S2V R900523578Z2FS 10A5-3X/SVR900517813Z2FS 10 ..–3X/.. (Zulaufdrosselung)Symbole (1 = geräteseitig, 2= plattenseitig)Funktion, SchnittDas Ventil Typ Z2FS 10 ist ein Zwillings-Drosselrückschlagventil in Zwischenplatten-Bauweise.Es dient zur Haupt- oder Steuer-Volumenstrombegrenzung von ei-nem oder zwei Verbraucheranschlüssen.Zwei symmetrisch zueinander angeordnete Drosselrückschlagventile begrenzen Volumenströme in der einen Richtung und gestatten in der Gegenrichtung freien Rücklauf.Bei Zulaufdrosselung gelangt die Druckflüssigkeit durch den Kanal A1 über die Drosselstelle (1), die durch den Ventilsitz (2) und den Drosselkolben (3.1) gebildet wird, zum Verbraucher A2. Der Drossel-kolben (3.1) ist über die Spindel (4) axial verstellbar und ermöglicht dadurch ein Einstellen der Drosselstelle (1).Gleichzeitig gelangt die im Kanal A1 anstehende Druckflüssigkeit über die Bohrung (5) auf die Kolbenseite (6). Der anstehende Druck hält zusätzlich zur Federkraft den Drosselkolben (3.1) in Drosselstellung.Die vom Verbraucher B2 zurückfließende Druckflüssigkeit verschiebt den Drosselkolben (3.2) gegen die Feder (7) und ermöglicht dadurch den ungehinderten Durchfluss als Rückschlagventil. Je nach Einbau-lage kann der Drosseleffekt im Zulauf oder im Ablauf erfolgen.Haupt-VolumenstrombegrenzungZur Änderung der Geschwindigkeit eines Verbrauchers (H aupt-Volumenstrombegrenzung) wird das Zwillings-Drosselrückschlagventil zwischen dem Wegeventil und der Anschlussplatte eingebaut.Steuer-VolumenstrombegrenzungBei vorgesteuerten Wegeventilen kann das Zwillings-Drossel-rückschlagventil als Schaltzeiteinstellung (Steuer-Volumenstrom-begrenzung) eingesetzt werden. Es wird dann zwischen Vorsteuer-und Hauptventil eingebaut.Typ Z2FS 10 –5–3X/.V (Zulaufdrosselung)Vorzugstypen (kurzfristig lieferbar)Z2FS 103/6RD 27 518/11.0286420211020304050607080901001101201301401501601801001505010510408012016034566,577,588,599,51010,51111,5Kennlinien (gemessen bei ν = 41 mm 2/s, ϑÖl = 40 °C ± 5 °C)Technische Daten (Bei Geräteeinsatz außerhalb der Kenngrößen bitte anfragen!)allgemein EinbaulagebeliebigUmgebungstemperaturbereich °C –20 bis +80 bei FKM-Dichtungen Masse kgca. 3,1hydraulisch DruckflüssigkeitMineralöl (HL, HLP) nach DIN 51 524;Biologisch schnell abbaubare Druckflüssigkeiten nach VDMA 24 568 (siehe auch RD 90 221); HETG (Rapsöl);HEPG (Polyglykole); HEES (Syntetische Ester);andere Druckflüssigkeiten auf AnfrageReinheitsklassen nach ISO-Code Maximal zulässiger Verschmutzungsgrad der Druckflüssigkeit nach ISO 4406 (C) Klasse 20/18/15 1)Druckflüssigkeitstemperaturbereich °C –20 bis +80 bei FKM-Dichtungen Viskositätsbereich mm 2/s 10 bis 800Betriebsdruck, max.bar bis 315Volumenstrom, max.L/minbis 160D r u c k d i f f e r e n z i n b a r →D r u c k d i f f e r e n z i n b a r →D r o s s e l s t e l l u n g i n U m d r e h u n g e nVolumenstrom in L/min →Druckdifferenz ∆p in Abhängigkeit vom Volumenstrom q V bei konstanter Drosselstellung1Drossel geschlossen 2Drossel geöffnetVolumenstrom in L/min →Druckdifferenz ∆p in Abhängigkeit vom Volumenstrom q V über das Rückschlagventil1)Die für die Komponenten angegebenen Reinheitsklassen müssen in Hydrauliksystemen eingehalten werden. Eine wirksame Filtration verhindert Störungen und erhöht gleichzeitig die Lebensdauer der Komponenten.Zur Auswahl der Filter siehe Katalogblätter RD 50 070, RD 50 076 und RD 50 081.Geräteabmessungen: Typ Z2FS 10 –.–3X/…(Maßangaben in mm) (z. B. für vorgesteuertes Wegeventil NG 10)gilt die Ausführung SO30!1Typenschild2Verstellung "5"Spindel zum Verändern des Durchfluss-querschnittes (Innensechskant SW8)•Linksdrehung =größerer Volumenstrom•Rechtsdrehung =kleinerer Volumenstrom3Verstellung "3"4Verstellung "7"5 4 Durchgangsbohrungenzur Ventilbefestigung6Gleiche Dichtringefür Anschlüsse A, B, P, TA, TB7R-Ring-Platte8Der Umbau von Zulauf- in Ablauf-drosselung erfolgt durch Drehendes Gerätes um die Achse "X"–"X"9Platzbedarf zum Entfernen desSchlüssels10Nur bei Verstellung "7"VentilbefestigungsschraubenM6 DIN 912-10.9,Anzugsmoment MA= 15,5 Nmmüssen gesondert bestellt werden.Erforderliche Oberflächengütedes GegenstückesRD 27 518/11.024/6Z2FS 10Z2FS 105/6RD 27 518/11.02Geräteabmessungen: Typ Z2FS 10 A… und Z2FS 10 B…(Maßangaben in mm)gilt die Ausführung SO30!1Typenschild 2Verstellung "5"Spindel zum Verändern des Durchfluss-querschnittes(Innensechskant SW8)•Linksdrehung =größerer Volumenstrom •Rechtsdrehung =kleinerer Volumenstrom3Verstellung "3"4Verstellung "7"5 4 Durchgangsbohrungen zur Ventilbefestigung 6Gleiche Dichtringefür Anschlüsse A, B, P , TA, TB 7R-Ring-Platte9Platzbedarf zum Entfernen des SchlüsselsVentilbefestigungsschraubenM6 DIN 912-10.9,Anzugsmoment M A = 15,5 Nm müssen gesondert bestellt werden.Erforderliche Oberflächengüte des GegenstückesBosch Rexroth AGIndustrial HydraulicsD-97813 Lohr am MainZum Eisengießer 1 • D-97816 Lohr am Main Telefon0 93 52 / 18-0Telefax0 93 52 / 18-23 58 • Telex 6 89 418-0 eMail documentation@boschrexroth.de Internet www.boschrexroth.de Die angegebenen Daten dienen allein der Produktbeschreibung. Eine Aussage über eine bestimmte Beschaffenheit oder eine Eignung für einen bestimmten Einsatzzweck kann aus unseren Angaben nicht abgeleitet werden.Die Angaben entbinden den Verwender nicht von eigenen Beurteilungen und Prüfungen.Es ist zu beachten, dass unsere Produkte einem natürlichen Verschleiß- und Alterungsprozess unterliegen.NotizenRD 27 518/11.026/6Z2FS 10。
