欧姆定律单元测试题 ( 含答案 )一、欧姆定律选择题1．当一导体两端的电压是6V，通过的电流是0.6A，则该导体的电阻是（）A. 10ΩB3..6ΩC6..6ΩD5..4Ω【答案】A【解析】【解答】解：由I=可得，导体的电阻：R= ==10Ω．故选 A．【分析】已知导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻．2．如甲图所示的电路中，电源电压为 8V 恒定不变， R0为定值电阻， R 为滑动变阻器，闭合开关S 后，在滑片 P 滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（）A. R0的阻值是5ΩB. 电路的最大总功率12.8WC. R0的最小功率是 1.6WD. 滑动变阻器最大阻值是35Ω【答案】 C【解析】【解答】解：由电路图可知，R0与 R 串联，电压表测变阻器R 两端的电压，电流表测电路中的电流。

（1）当滑动变阻器接入电路的电阻为0 时，电路为 R0的简单电路，电路中的电流最大，此时电路的总功率最大，由乙图可知，电路中的最大电流I 大＝1.6A，由 I＝可得， R0的阻值：R0＝＝＝5Ω，A符合题意；电路的最大总功率：P 大＝ UI 大＝ 8V× 1.6A＝ 12.8W， B 符合题意；（ 2）当滑动变阻器接入电路的电阻最大时，电压表的示数最大，电流表的示数最小，R0的功率最小，由乙图可知，电路中的最小电流I 小＝0.2A，变阻器R 两端的电压U R＝ 7V，则 R0的最小功率：P0小＝ I 小2R0＝（ 0.2A）2× 5Ω＝ 0.2W， C不符合题意；滑动变阻器的最大阻值：R 大＝＝＝35Ω，D符合题意。

故答案为： C。

【分析】结合电路图，理清元件的连接方式及电表的测量对象，当滑动变阻器接入电路的电阻为0 时，电路中的电流最大，此时电路的功率最大，根据图象读出电路中的最大电流，根据欧姆定律求出R0的阻值，利用P=UI 求出电路的最大功率；当滑动变阻器接入电路的电阻最大时，电压表的示数最大，电流表的示数最小，R0的功率最小，根据图象读出电路的最小电流和变阻器两端的电压，根据P=UI=I2R 求出 R0的最小功率，再利用欧姆定律求出滑动变阻器的最大阻值 .S，当滑动变阻器的滑片向右端移动3．如图所示电路（电源电压保持不变），闭合开关时，下列说法正确的是（）A. 电压表示数不变，电流表示数变大B.电压表示数变大，电流表示数变小C. 电压表示数变小，电流表示数变小D.电压表示数变大，电阻R1的电功率变大【答案】D【解析】【解答】由图可知，滑动变阻器与定值电阻串联，当滑动变阻器的滑片向右移动时，滑动变阻器连入电路中的电阻变小，电路总电阻减小，而电源电压一定，由知，电路中的电流变大，即电流表的示数变大；根据，电阻 R1的电流增大，两端的电压也增大，根据知，电阻 R1的电功率变大，可见ABC 不符合题意、 D 符合题意。

《欧姆定律》单元测试题一、单选题（本题包括10小题，每小题3分，共30分。

）1.电阻R 1、R 2并联接在电源上，下列说法正确的是( ) A ．并联电路的总电阻，等于各并联导体的电阻的倒数之和 B ．当R 1变大时，总电阻也变大 C ．电源电压变大时，总电阻也变大 D ．干路中的电流变大时，总电阻也变大2.几位同学学习了欧姆定律后，根据I =UR ，导出了R =UI ，于是他们提出了以下几种看法，你认为正确的是( )A ．导体电阻的大小跟通过导体的电流成反比B ．导体电阻的大小跟加在导体两端的电压成正比C ．导体电阻的大小跟通过导体的电流和加在导体两端的电压无关D ．导体两端不加电压时，导体的电阻为零3.用图所示的电路研究电流与电阻的关系时，将电阻R 由5Ω更换为10Ω，闭合开关，接下来的正确操作是( )A ．直接读出电压表和电流表的示数B ．保持R'的滑片P 位置不变，调高电源电压C ．将R'的滑片P 向左移动，使电流表的示数保持不变D ．将R'的滑片P 向右移动，使电压表的示数保持不变4.小华只有一块电流表，他想测出定值电阻Rx 的阻值，设计了如图所示的电路，电源两端的电压保持不变，定值电阻R 0=30Ω。

只闭合开关S 、S 1，电流表示数I 1=0.2A ；只闭合开关S 、S 2，电流表示数I 2=0.3A 。

则Rx 的阻值为( )A ．15ΩB ．20ΩC ．45ΩD ．60Ω5.在如图所示的电路中，电源电压为6V ，R 1=3Ω，R 2=6Ω,闭合开关S ，下列说法正确的是 ( )A ．通过R 1的电流为1AB ．R 1两端的电压为3VC ．干路中的电流为3AD ．电路的总电阻为9Ω6.在探究“电流与电阻的关系”实验中，小明根据实验数据在坐标纸上描点作出了I −1R 的关系图像，分析该图像可知( )A ．实验过程中，控制导体两端的电压为2V 不变B ．当导体中电流为0时，导体的电阻也为0C ．当导体的电阻为0.2Ω时，通过导体的电流为0.4AD ．当导体两端电压一定时，导体中的电流与导体的电阻成正比7.定值电阻R 1、R 2，它们I-U 图线如图所示，若R 1、R 2串联后的总电阻为R 串，并联后的总电阻为R 并，则关于R 串、R 并的I-U 图线所在的区域，下列说法中正确的是( )．A ．R 串在Ⅰ区域，R 并在Ⅲ区域B ．R 串在Ⅲ区域，R 并在Ⅰ区域C ．R 串在Ⅰ区域，R 并在Ⅱ区域D ．R 串在Ⅱ区域，R 并在Ⅲ区域8.在科学实验时，为了减小误差或寻找普遍规律，经常需要进行反复多次实验： ①“测量物体的长度”时，多次测量；②“研究杠杆的平衡”时，改变动力(臂)和阻力(臂)，多次测量； ③“研究串、并联电路的电流特点”时，换用不同定值电阻，多次测量；④“用电压表和电流表测导体的电阻”时，多次测量电阻两端电压和通过电阻的电流值； 上述实验中寻找普遍规律的是( ) A. ①② B. ①③ C. ②④ D. ②③9.如图所示,电源电压不变,闭合开关,当滑动变阻器滑片P 向左移动时,下列判断正确的是( )A ． 示数变大, 示数变小, 示数不变B ． 示数变大, 示数变小, 示数变大C ． 示数变小, 示数变大, 示数变小D ． 示数变小, 示数变小, 示数变大10.如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是( )A．L1短路B．L1断路C．L2短路D．L2断路二、填空题（本题包括7小题，每小题2分，共14分）11.如图所示的电路中，电源电压恒定，灯丝的电阻RL 不随温度变化，开关S1闭合，电流表的示数为I1，再闭合开关S2，小灯泡的亮度 (选填“变亮”、“变暗”或“不变”)，电流表的示数为I2，若I1:I2=2:3，则RL:R= 。

【物理】欧姆定律单元测试题(含答案)（word）1一、欧姆定律选择题1．如图所示（甲）是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图（乙），由图象可知（）A. 电阻R0两端电压与通过R0的电流成正比B. R0的电阻值是10ΩC. 该电路最小功率0.05WD. 滑动变阻器R的电功率变化范围0﹣0.45W 【答案】D【解析】【解答】解：（1）因为电流随电压的变化图象为正比例函数图象，且呈一条直线，所以通过R0的电流与R0两端的电压成正比，由电压是产生电流的原因可知，不能说电阻R0两端电压与通过R0的电流成正比，故A错误；（2）当滑片位于b端时，电路为R0的简单电路，电压表测电源的电压，电路中的电流最大，由图乙可知，电源的电压U=3.0V，电路中的最大电流I大=0.6A，由I= 可得，R0的阻值：R0= = =5Ω，故B错误；（3）当滑片位于a端时接入电路中的电阻最大，电路中的电流最小，由图乙可知，电路中的最小电流I小=0.1A，电路中的总电阻：R总= = =30Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器的最大阻值：R大=R总﹣R0=30Ω﹣5Ω=25Ω，电路的最小功率：P小=UI小=3.0V×0.1A=0.3W，故C错误；（4）滑动变阻器接入电路中的电阻为0Ω时，消耗的功率为0W；当变阻器接入电路的电阻为R时，电路中的电流：I= = ，变阻器消耗电功率：P R=I2R=（）2R= == =，则当R=5Ω，变阻器消耗的电功率最大，P R大= =0.45W，所以，滑动变阻器R的电功率变化范围0～0.45W，故D正确．故选D．【分析】（1）由图象可知，R0两端的电压和电流关系是一个正比例函数图象，要注意电压是电流产生的原因；（2），当滑片位于b端时，电路为R0的简单电路，电压表测电源的电压，此时电路中的电流最大，根据图象读出电表的示数，利用欧姆定律求出R0的电阻值；（3）当滑片位于a端时，滑动变阻器的电阻完全接入电路中，电路中的电流最小，由图象读出电表的示数，根据P=UI求出电路中的最小功率；（4）滑动变阻器接入电路中的电阻为0Ω时，消耗的功率为0W；根据电阻的串联和欧姆定律表示出电路中的电流，根据P=I2R表示出滑动变阻器消耗的电功率，然后根据数学知识确定滑动变阻器消耗的最大功率，进一步得出滑动变阻器消耗电功率的变化．2．我国刑法规定，从201年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（）A. 当酒精浓度减小时，R的阻值减少B. 当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C. 当酒精浓度增大时，电压表的示数变大D. 当酒精浓度增大时，电流表的示数变小【答案】 C【解析】【解答】解：根据图象可知酒精气体的浓度越小传感器的电阻越大，故A错误；由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故B错误；由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，根据欧姆定律可知，电路电流越大，定值电阻两端的电压越大，即电压表示数越大；故C 正确；当酒精气体浓度增大时，酒精气体传感器的电阻减小，根据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故D错误．故选C．【分析】由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压；根据图象可知酒精气体的浓度越小传感器的电阻越大，由欧姆定律可知电路中的电流的变化、定值电阻两端电压的变化，再由串联电路的电压特点可知传感器两端的电压变化．3．如图甲所示，粗细均匀的电阻丝AB通过滑片连入电路（电阻丝的阻值不随温度变化），小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I﹣U图象关系如图乙所示．则下列计算结果正确的是（）A. 电源电压为9VB. 小灯泡的额定功率为3WC. 电阻丝AB的最大阻值为6ΩD. 滑片P在A、B两端时小灯泡的电功率之比为1：8【答案】D【解析】【解答】解：（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，由图乙可知，通过灯泡的电流为1A，灯泡两端的电压为6V，即电源的电压U=6V，故A错误；灯泡的额定功率P L=U L I L=6V×1A=6W，故B错误；（2）当滑片P在最左端A时，电阻丝AB 完全接入电路中，电路中的电流最小，由图乙可知，通过小灯泡的电流为I=0.5A，灯泡两端电压U L′=1.5V，因串联电路中总电压等于各分电压之和，所以，电阻丝AB两端电压：U AB=U﹣U L′=6V﹣1.5V=4.5V，因串联电路中各处的电流相等，所以，由I= 可得，电阻丝AB的阻值：R AB= = =9Ω，故C错误，灯泡的电功率：P L′=U L′I=1.5V×0.5A=0.75W，则滑片P在A、B两端时小灯泡的电功率之比：P L′：P L=0.75W：6W=1：8，故D正确．故选D．【分析】（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，根据图乙可知通过灯泡的电流以及两端的电压即为电源的电压，根据P=UI求出灯泡的额定功率；（2）滑片P在最左端A时，电阻丝AB完全接入电路中，电路中的电流最小，根据图乙读出灯泡两端的电压和通过的电流，根据串联电路的电压特点求出AB两端的电压，根据串联电路的电流特点和欧姆定律求出电阻丝AB的阻值，根据P=UI求出灯泡的电功率，然后得出滑片P在A、B两端时小灯泡的电功率之比．4．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V，在10s内定值电阻R1产生的热量为36J；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列结果正确的是（）A. R1先后两次消耗的电功率之比为3：4B. 滑动变阻器R2的最大阻值为10ΩC. 电源电压为10VD. R1的阻值为20Ω【答案】 B【解析】【解答】由电路分析可知，R1与滑动变阻器串联，电压表测量滑动变阻器两端的电压，当滑片P置于变阻器的B端时滑动变阻器的阻值最大，根据Q= 得R2==10Ω，B符合题意；滑片P置于变阻器的B端时电路中的电流I1= =0.6A，U总=U1+U2=0.6AR1+6V……①,当R1=10Ω时电压表的示数=6V-2V=4V，此时电路中的电流I’= =0.8A，U总=U1+U2=0.8AR1+4V……②，根据P=I2R得P1：P1’=（0.3A）2R1：（0.4A）2R1=9：16，A不符合题意；解由①②组成的方程组得：电源电压为12V、R1的阻值为10Ω，C、D不符合题意。

【物理】上海市欧姆定律专项综合练习卷（含答案解析）一、选择题1．如图所示的电路中，R1=10Ω，R2=30Ω．闭合开关S，电压表V1与V2的示数之比是（）A. 1：3B. 3：1C. 3：4D. 4：3【答案】C【解析】【解答】解：由电路图可知，两电阻串联，电压表V1测R2两端的电压，电压表V2测电源的电压，因串联电路中各处的电流相等，所以，由I= 可得，两电阻两端的电压之比：= = = = ，因串联电路中总电压等于各分电压之和，所以，电压表V1与V2的示数之比：= = = ．故选C．【分析】由电路图可知，两电阻串联，电压表V1测R2两端的电压，电压表V2测电源的电压，根据串联电路的电流特点和欧姆定律求出两电阻两端的电压之比，根据串联电路的电压特点求出两电压表的示数之比．2．如图所示，甲乙两个电路的电源电压相等且保持不变，两个灯泡的规格相同．闭合开关后，当滑动变阻器的滑片都从中点向右滑动的过程中，关于灯泡亮度的说法，正确的是（）A. 灯泡L1和L2都变亮B. 灯泡L1和L2都变暗C. L1始终比L2亮D. L1始终比L2暗【答案】D【解析】【解答】解：（1）甲图中灯泡L1与滑动变阻器串联，当滑动变阻器的滑片P都从中点向左滑动的过程中，接入电路中的电阻变大，电路中的总电阻变大，由I= 可知，电路中的电流变小，因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡L1的实际功率变小，灯泡变暗；（2）乙图中灯泡L2与滑动变阻器并联，因并联电路中各支路独立工作、互不影响，所以，滑片移动时，灯泡L2的实际功率不变，亮暗不变；（3）因并联电路中各支路两端的电压相等，串联电路中总电压等于各分电压之和，所以，L1两端的电压始终小于L2两端的电压，因两灯泡的规格相同，即电阻相等，所以，由P= 可知，L2的实际功率始终比L1大，则L2始终比L1亮．综上可知，ABC错误、D正确．故选D．【分析】（1）左图中灯泡与滑动变阻器串联，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，由灯泡的亮暗取决于实际功率的大小可知其亮暗的变化；（2）右图中灯泡与滑动变阻器并联，根据并联电路中各支路独立工作、互不影响可知滑片移动时灯泡实际功率和亮暗的变化；（3）根据串联电路的电压特点和并联电路的电压特点判断两灯泡两端的电压关系，根据P=UI= 可知两灯泡实际功率的关系，然后判断亮暗关系．3．如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是（）A. 电流表A1变小，A2变小，电压表V不变B. 电流表A1变小，A2不变，电压表V不变C. 电流表A1变小，A2变小，电压表V变大D. 电流表A1不变，A2变大，电压表V变小【答案】 B【解析】【解答】解：由电路图可知，R1与R2并联，电压表V测电源的电压，电流表A1测R2支路的电流，电流表A2测R1支路的电流。

欧姆定律单元练习（Word版含答案）一、初三物理欧姆定律易错压轴题（难）1．要测量一个阻值约为几百欧的电阻R x。

实验室提供的器材有：电源（电压为3V）、学生用电流表（量程为0~0.6A、0~3A）、学生用电压表（量程为0~3V、0~15V）、滑动变阻器R1和电阻箱R2（0~9999Ω5A）各一个，开关、导线若干。

(1)小明用伏安法测量该电阻，如图是小明连接的电路。

接通电路后，观察到电流表指针不偏转，示数为零，电压表示数为2V。

请你判断：电路中哪一个元件发生了什么故障？答：______；(2)在排除故障换用新元件后，经检查电路完好。

闭合开关，逐渐减小滑动变阻器的接入电阻至最小，电压表有示数，但电流表的指针几乎不偏转，电流太小的原因是______。

所以按小明所选的器材不能用伏安法测出该电阻的值；(3)请你帮助小明在实验室所提供的器材中选择合适的器材，设计实验方案测出该电阻的值；(a)画出实验电路图______；(b)实验步骤：按图连接好电路；闭合S1调节滑动变阻器，使电压表显示合适的值；断开S1闭合S2，______；读出电阻箱的阻值R；(c)写出待测电阻R x的表达式：______。

【答案】电流表短路待测电阻阻值太大保持滑片位置不变，调节电阻箱阻值，使电压表示数与闭合S1时相同R x=R【解析】【分析】(1)常见电路故障有断路与短路，根据电路故障现象分析电路故障原因。

(2)根据欧姆定律，在电压不变的情况下，若电路的电阻增大，则电路中的电流减小，若电阻值很大，则电路中的电流会很小。

若电流值小于电流表的分度值时，将无法准确地测出电流值。

(3)根据实验电路图可知，实验时有电压表，没有电流表，可根据并联电路各支路两端的电压特点进行实验，即：连接好电路图后，用电压表测出待测电阻两端电压，再将开关与电阻箱连接并调节电阻箱的阻值使电压表的示数不变，根据并联电路的电压相等和欧姆定律可知待测电阻的阻值与电阻箱的阻值相等；据此设计实验步骤。

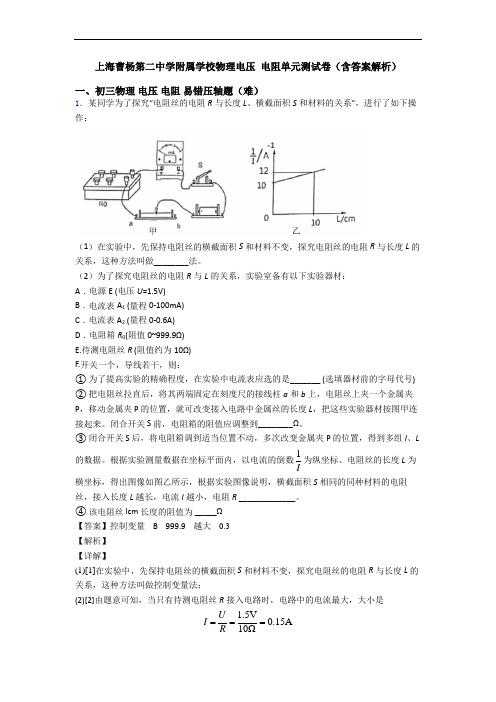

上海曹杨第二中学附属学校物理电压 电阻单元测试卷（含答案解析）一、初三物理 电压 电阻 易错压轴题（难）1．某同学为了探究“电阻丝的电阻R 与长度L 、横截面积S 和材料的关系”，进行了如下操作：（1）在实验中，先保持电阻丝的横截面积S 和材料不变，探究电阻丝的电阻R 与长度L 的关系，这种方法叫做________法。

（2）为了探究电阻丝的电阻R 与L 的关系，实验室备有以下实验器材：A ．电源E (电压U =1.5V)B ．电流表A 1 (量程 0-100mA)C ．电流表A 2 (量程 0-0.6A)D ．电阻箱R 0(阻值 0~999.9Ω)E.待测电阻丝R (阻值约为10Ω)F.开关一个，导线若干，则：① 为了提高实验的精确程度，在实验中电流表应选的是_______ (选填器材前的字母代号) ② 把电阻丝拉直后，将其两端固定在刻度尺的接线柱a 和b 上，电阻丝上夹一个金属夹 P ，移动金属夹 P 的位置，就可改变接入电路中金属丝的长度 L ，把这些实验器材按图甲连接起来。

闭合开关 S 前，电阻箱的阻值应调整到________Ω。

③ 闭合开关 S 后，将电阻箱调到适当位置不动，多次改变金属夹 P 的位置，得到多组 I 、L 的数据。

根据实验测量数据在坐标平面内，以电流的倒数1I为纵坐标、电阻丝的长度 L 为横坐标，得出图像如图乙所示，根据实验图像说明，横截面积S 相同的同种材料的电阻丝，接入长度L 越长，电流I 越小，电阻R _____________。

④ 该电阻丝 lcm 长度的阻值为 _____Ω【答案】控制变量 B 999.9 越大 0.3【解析】【详解】(1)[1]在实验中，先保持电阻丝的横截面积S 和材料不变，探究电阻丝的电阻R 与长度L 的关系，这种方法叫做控制变量法；(2)[2]由题意可知，当只有待测电阻丝R 接入电路时，电路中的电流最大，大小是1.5V 0.15A 10ΩU I R ===为了提高实验的精确程度，电流表A 2的量程是0到0.6A ，这个精确程度不够好，应该选择电流表A 1，量程是0到100mA ；[3]为了保护电路，闭合开关S 前，电阻箱的电阻值应该调到最大，即调到999.9Ω；[4]从图乙可以看到，接入长度L 越长，1I越大，即电流I 越小，电路中的总电阻越大，而电阻箱阻值大小不变，那么电阻R 越大；[5]当电阻丝0L =时，电流1A 10I =，此时电阻丝接入电路中的阻值大小为0，根据欧姆定律可求得电阻箱大小是00 1.5V 15Ω1A 10U R I === 当电阻丝10cm L =时，电流1A 12I =，此时设电阻丝接入电路中的阻值大小为R ，根据欧姆定律可得 0 1.5V 1A 15Ω12U I R R R ===++ 可求得电阻3ΩR =，即电阻丝10cm L =时，对应电阻3ΩR =；当电阻丝1cm L =时，电阻R 大小符合关系式10cm 1cm 3ΩR= 可求得0.3ΩR =。

《欧姆定律》单元测试及答案一、选择题（每小题3分，共30分）1.根据欧姆定律I=U/R，下列说法正确的是（）A.通过导体的电流越大，这段导体的电阻就越小B.导体两端的电压越高，这段导体的电阻就越大C.导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比D.导体的电阻与电压成正比，与电流成反比2. 两个导体并联后的总电阻（）A.比每个导体的电阻都大B.比每个导体的电阻都小C.等于两个导体的电阻之和D.等于两个导体电阻的倒数之和3. 图7-1所示的电路中（电源电压不变），闭合开关S后，当滑动变阻器的滑片自左向右移动时，下列判断中正确的是（）A.电流表的示数不变，电压表的示数不变B.电流表的示数变大，电压表的示数变小C.电流表的示数变大，电压表的示数变大D.电流表的示数变小，电压表的示数不变4. 在“探究电流与电压的关系”的实验中，分别用R1、R2两个电阻进行了探究，并根据各自的实验数据绘制出如图7-2所示的I-U关系图像，从图中可以看出R1、R2的大小关系为（）A. R1＞R2B. R1＜R2C. R1=R3： D.不能确定5. 为了了解温度的变化情况，小王同学设计了图7-3所示的电路。

图中电源电压保持不变，R是定值电阻，Rt是热敏电阻，其阻值随温度的降低而增大，在该电路中，可以通过电流表或电压表示数的变化来判断温度的变化情况。

小王在连接好电路且闭合开关后做了以下的实验，往Rt上擦一些酒精，然后观察电表示数的变化情况。

他观察到的现象应该是（）A. A表和V表示数均变小B. A表示数变大，V表示数变小C. A表示数变小，V表示数变大D. A表和V表示数均变大6. 如图 7 -4所示，电源电压保持不变，电路中的电阻为R ，电流表的示数为I ，为使电流表的示数变为 3I ，则下列做法中正确的是（）A.串联一个阻值为12R的电阻B.并联一个阻值为2R的电阻C.将一个阻值为2R的电阻串联在电路中.D.将一个阻值为12R的电阻与电阻R并联7. 在图7 -5所示电路中，电源电压为5V , R 为滑动变阻器， L 为标有“ 5V ”字样的小灯泡（即灯泡正常发光时两端的电压为5V ）。

欧姆定律单元测试题(含答案)（word）(1)一、欧姆定律选择题1．如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V1、V2示数的变化量分别为△U1、△U2，电流表示数的变化量为△I，阻值相同的定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2．则下列判断正确的是（）A. △P1+△P2＝△I2．（R1+R2）B. |△U1|＞|△U2|C. | |+| |＝R1+R2D. |△U1|＜|△U2|【答案】 C【解析】【解答】解：由电路图可知，R1与R0、R2串联，电压表V1测R0与R2两端的电压之和，电压表V2测R2两端的电压，电流表测电路中的电流。

（1）将滑动变阻器的滑片P 从中点向b端移动一段距离，设移动前后电路中的电流分别为I1、I2，由I＝可得，电压表V2示数的变化量：△U2＝U2﹣U2′＝I1R2﹣I2R2＝（I1﹣I2）R2＝△IR2，则|△U2|＝|△IR2|，因串联电路中总电压等于各分电压之和，所以，电压表V1示数的变化量：△U1＝U1﹣U1′＝（U﹣I1R1）﹣（U﹣I2R1）＝（I2﹣I1）R1＝﹣△IR1，则|△U1|＝|△IR1|，因R1、R2的阻值相同，所以，|△U1|＝|△U2|，BD不符合题意；由| |＝R1、| |＝R2可知，| |+| |＝R1+R2，C符合题意；（2）定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2，则△P1+△P2＝（I12﹣I22）（R1+R2）＝（I1﹣I2）（I1+I2）（R1+R2）＝△I（I1+I2）（R1+R2），A不符合题意。

故答案为：C。

【分析】结合电路图，理清元件的连接方式及电表的测量对象，将滑动变阻器的滑片P从中点向b端移动一段距离，设出移动前后电路中的电流，根据欧姆定律表示出电压表V2示数的变化量，根据串联电路的电压特点和欧姆定律表示出电压表V，示数的变化量，然后结合R1、R2的阻值相同比较|△U1|与|△U2| 的大小关系；根据P=I2R表示出定值电阻R1、R2消耗电功率的变化量.2．如图所示，电源电压U保持不变，滑动变阻器R0的最大电阻是50Ω．当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，电压表示数是U1，R1的功率是P1；当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，电压表示数是U1′，R2和R3的功率之和是3.2W；当开关S1、S2和S3都闭合，滑动变阻器的滑片在最左端时，R1的功率是P1′；已知R2：R3=3：1，U1：U1′=3：2，P1：P1′=1：36。

上海曹杨中学物理电功率单元测试卷（word版，含解析）一、初三物理电功率易错压轴题（难）1．点睛：研究欧姆定律的实验中注意控制变量法的应用，即分别控制电阻不变和电压不变，据此分析滑动变阻器滑片的调整方向，最后一问要理解单安法测量功率的原理，即根据图知，灯与电阻并联，两端的电压相等，利用定值电阻和电流可确定灯的额定电压，再结合电流即可求功率，当然也可以求灯的电阻。

小聪同学做测量小灯泡的功率的实验，所用器材有电压恒为6 V的电源，额定电压为2.5 V的小灯泡以及符合实验要求的电表，开关和导线．图甲是小聪没有连接完整的电路．甲乙(1)请你用笔画线代替导线，将图甲的电路连接完整_____________ ．(2)小聪同学连接电路后闭合开关，移动滑动变阻器滑片P发现小灯泡始终不亮．电压表指针明显偏转，电流表指针无偏转，则故障可能是______．A．小灯泡短路B．小灯泡断路C．滑动变阻器短路D．滑动变阻器断路(3)小聪同学纠正错误后闭合开关，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数如图乙所示，则小灯泡的额定功率为_______W.(4)老师告诉小聪，与小灯泡的电阻相比较，电流表的电阻非常小，电压表的电阻非常大，由于电流表、电压表电阻的影响，测量后计算出的电功率值会_______(填“偏大”“偏小”或“不变”)．【答案】B0.7偏大【解析】【详解】(1)电压表应与小灯泡并联，根据“额定电压为2.5 V的小灯泡”，所以连接小灯泡的右端到电压表的“3V”接线柱即可，如图：(2)小聪同学连接电路后闭合开关，移动滑动变阻器滑片P发现小灯泡始终不亮．电流表指针无偏转，说明电路中存在断路性故障，而电压表指针明显偏转，说明电压表两端到电源两极是通的，所以与电压表并联的小灯泡断路，故选B．(3)小聪同学纠正错误后闭合开关，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数如图乙所示，电流表使用小量程，分度值为0.02Ａ,电流为0.28A，则小灯泡的额定功率为:.(4)与小灯泡的电阻相比较，电流表的电阻非常小，电压表的电阻非常大;2．22151511:::5:1525U UP PR R===ΩΩ滑滑小青在测量小灯泡的额定功率实验中。

上海曹杨二中物理电压电阻单元测试题（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．小明手边有6节同种型号的新锂电池（电池电压相同）和一个电流表，他想知道把这些电池串联起来接入长度为480m、横截面积为64mm2的电阻丝A时通过的电流是多少，他想到：通过电阻丝的电流大小与电池节数、电阻丝的长度、横截面积、材料都有关系。

于是他就对由同种材料组成的不同规格的电阻丝样品进行了测试，实验数据如下：(1)分析数据可知，电阻丝中通过电流大小与电阻丝的长度成______，与电阻丝的横截面积成______。

（填“正比”或“反比”）(2)经过对样品数据的分析，得出把电阻丝A接入6节该锂电池做为电源的电路中时通过的电流为______A。

【答案】反比正比 1.6【解析】【分析】【详解】(1)[1]由第一组和第四组的实验数据可知，电源电压相同，横截面积相同，长度变为原来的四倍，电流变为原来的四分之一，说明电电阻大了四倍，由此可得：在电压相同，材料和横截面积也相同时，电阻丝中通过电流大小与电阻丝的长度成反比。

[2]由第五组和第二组的实验数据可知，电源电压相同，长度相同，横截面积变为原来的四倍，电流也变为原来的四倍，说明电阻小为了原来的四分之一，由此可得：在电压相同，材料和长度也相同时，电阻丝中通过电流大小与电阻丝的横截面积成正比。

(2)[3]由第三组和第四组的实验数据可知，电源电压不相同，电阻丝的材料、长度和横截面积相同，电源电压大为原来的二倍，电流也变为原来的二倍，由此可得：在材料、长度和横截面积相同时，电阻丝中通过电流大小与电源电压成正比。

A的横载面积为64mm2，为第一组横截面积的40倍，A的长度为480m，为第一组长度的120倍，则电阻为第一组的3倍，电阻丝A两端的电池节数是6节，为第一组电池节数的3倍，即电压变为原来的3倍，则电流为1.6A×13×3=1.6A2．某同学用下图所示的电路探究“通过导体的电流与电压、电阻的关系”，电源电压恒为．（1）闭合开关后，电流表无示数，但电压表有示数，原因可能是__________．A．电流表断路B．电压表断路C．R1断路D．R2断路（2）探究电流与电压的关系时，应保持________不变（选填“R1”或“R2”）．（3）探究电流与电阻的关系时，当R1的阻值是2Ω，电流表示数是1.0A，要使电流表示数是0.5A，R1的阻值是________Ω；多次测量后，作出的I-R1图像是图乙中的________．【答案】CR14D【解析】【分析】（1）闭合开关，电流表无示数，可能电路出现断路，电压表有示数，则与电压表并联的电路断路；（2）探究电流和电压的关系，应保持电阻不变；（3）探究电流和电阻的关系时，应保持电阻两端的电压不变，根据欧姆定律得到R1的阻值；根据电流和电阻的关系得到I-R1图像。
