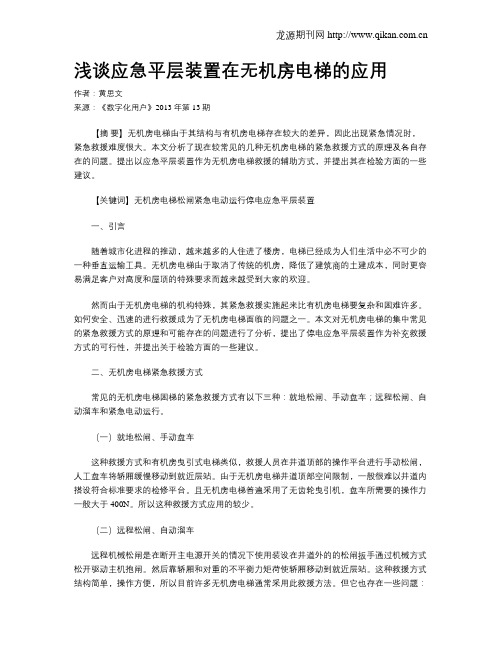

浅谈应急平层装置在无机房电梯的应用作者：黄思文来源：《数字化用户》2013年第13期【摘要】无机房电梯由于其结构与有机房电梯存在较大的差异，因此出现紧急情况时，紧急救援难度很大。
本文分析了现在较常见的几种无机房电梯的紧急救援方式的原理及各自存在的问题。
提出以应急平层装置作为无机房电梯救援的辅助方式，并提出其在检验方面的一些建议。
【关键词】无机房电梯松闸紧急电动运行停电应急平层装置一、引言随着城市化进程的推动，越来越多的人住进了楼房，电梯已经成为人们生活中必不可少的一种垂直运输工具。
无机房电梯由于取消了传统的机房，降低了建筑商的土建成本，同时更容易满足客户对高度和屋顶的特殊要求而越来越受到大家的欢迎。
然而由于无机房电梯的机构特殊，其紧急救援实施起来比有机房电梯要复杂和困难许多。
如何安全、迅速的进行救援成为了无机房电梯面临的问题之一。
本文对无机房电梯的集中常见的紧急救援方式的原理和可能存在的问题进行了分析，提出了停电应急平层装置作为补充救援方式的可行性，并提出关于检验方面的一些建议。
二、无机房电梯紧急救援方式常见的无机房电梯困梯的紧急救援方式有以下三种：就地松闸、手动盘车；远程松闸、自动溜车和紧急电动运行。
（一）就地松闸、手动盘车这种救援方式和有机房曳引式电梯类似，救援人员在井道顶部的操作平台进行手动松闸，人工盘车将轿厢缓慢移动到就近层站。
由于无机房电梯井道顶部空间限制，一般很难以井道内搭设符合标准要求的检修平台。
且无机房电梯普遍采用了无齿轮曳引机，盘车所需要的操作力一般大于400N。
所以这种救援方式应用的较少。
（二）远程松闸、自动溜车远程机械松闸是在断开主电源开关的情况下使用装设在井道外的的松闸扳手通过机械方式松开驱动主机抱闸。
然后靠轿厢和对重的不平衡力矩荷使轿厢移动到就近层站。
这种救援方式结构简单，操作方便，所以目前许多无机房电梯通常采用此救援方法。
但它也存在一些问题：1.当曳引轮两侧的拉力相差过大时，救援人员在松闸时未能安要求进行点动松闸或松闸过程中出现机械卡阻造成制动器无法可靠合闸，就有可能因为电梯自溜速度过快发生事故。
平层标示,救援说明（贴机房内）
电梯机房救援紧急操作说明：
1. 确定统一指挥，监督，操作人员：
2. 切断主电源，确认厅门，轿门是否关妥，通知轿厢内人员，不要靠近轿门：
3. 机房人员与其他救援人员保持良好联系，操作前先通知有关人员，得到应答后方可操作：
4. 机房必须四人操作，至少二人盘车，一人松开抱闸，一人监护，并注意平层标记：
5. 电梯轿厢移至平层，刹车可靠，恢复制动状态：
6. 确认制动无误，放开盘车手轮：
7. 通知有关人员操作完毕，打开轿门，厅门放人，卸货。
无机房电梯应急救援预案一、背景介绍随着现代建筑的高度不断增加，电梯已成为高层建筑中不可或缺的设备。
然而，电梯故障也是在所难免的，其中无机房电梯的故障尤为突出。
为了确保乘客的安全，制定无机房电梯应急救援预案至关重要。
二、预案目的本预案旨在确保在无机房电梯发生故障时，能够迅速、有效地进行应急救援，保障乘客的生命安全和财产安全。
三、适用范围本预案适用于无机房电梯发生故障时的应急救援工作。
四、应急救援流程1. 报警：当无机房电梯发生故障时，乘客应立即按下紧急报警按钮或拨打紧急电话报警。
报警时应说明电梯的楼层、位置及情况。
2. 疏散：在救援人员到达之前，乘客应保持冷静，听从工作人员的指挥，有序地离开电梯。
3. 到达现场：救援人员应尽快到达事故现场，根据实际情况制定救援方案。
4. 实施救援：根据制定的救援方案，迅速展开救援行动。
如需使用专业设备，应由专业人员进行操作。
5. 完成救援：在完成救援后，应将乘客送至安全地带，并做好安抚工作。
6. 原因调查：对事故原因进行调查，总结经验教训，预防类似事故再次发生。
五、应急救援措施1. 停电：如电梯因停电而停运，应立即联系供电部门，确保电梯尽快恢复供电。
同时，在电梯附近设置警示标志，防止乘客靠近。
2. 故障困人：如乘客被困在电梯中，应立即通知电梯维修人员前来救援。
在救援人员到达之前，乘客可通过紧急报警按钮或手机拨打紧急电话报警。
在等待救援期间，乘客应保持冷静，不要惊慌失措。
3. 设备故障：如电梯设备出现故障，应立即通知电梯维修人员前来维修。
在维修人员到达之前，工作人员应做好现场秩序维护工作，确保乘客安全。
同时，在电梯附近设置警示标志，防止乘客靠近。
4. 火灾：如电梯发生火灾，应立即拨打火警电话报警。
同时，工作人员应迅速疏散乘客，使用灭火器等设备扑灭火源。
在火灾扑灭后，应检查电梯是否受损，确保安全后方可重新投入使用。
5. 地震：如发生地震导致电梯停运，应立即通知电梯维修人员前来维修。

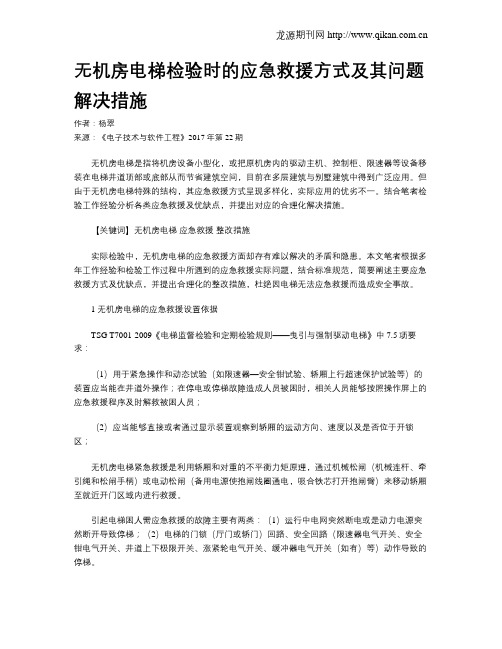

无机房电梯检验时的应急救援方式及其问题解决措施作者：杨翠来源：《电子技术与软件工程》2017年第22期无机房电梯是指将机房设备小型化，或把原机房内的驱动主机、控制柜、限速器等设备移装在电梯井道顶部或底部从而节省建筑空间，目前在多层建筑与别墅建筑中得到广泛应用。
但由于无机房电梯特殊的结构，其应急救援方式呈现多样化，实际应用的优劣不一。
结合笔者检验工作经验分析各类应急救援及优缺点，并提出对应的合理化解决措施。
【关键词】无机房电梯应急救援整改措施实际检验中，无机房电梯的应急救援方面却存有难以解决的矛盾和隐患。
本文笔者根据多年工作经验和检验工作过程中所遇到的应急救援实际问题，结合标准规范，简要阐述主要应急救援方式及优缺点，并提出合理化的整改措施，杜绝因电梯无法应急救援而造成安全事故。
1 无机房电梯的应急救援设置依据TSG T7001-2009《电梯监督检验和定期检验规则——曳引与强制驱动电梯》中7.5项要求：（1）用于紧急操作和动态试验（如限速器—安全钳试验、轿厢上行超速保护试验等）的装置应当能在井道外操作；在停电或停梯故障造成人员被困时，相关人员能够按照操作屏上的应急救援程序及时解救被困人员；（2）应当能够直接或者通过显示装置观察到轿厢的运动方向、速度以及是否位于开锁区；无机房电梯紧急救援是利用轿厢和对重的不平衡力矩原理，通过机械松闸（机械连杆、牵引绳和松闸手柄）或电动松闸（备用电源使抱闸线圈通电，吸合铁芯打开抱闸臂）来移动轿厢至就近开门区域内进行救援。
引起电梯困人需应急救援的故障主要有两类：（1）运行中电网突然断电或是动力电源突然断开导致停梯；（2）电梯的门锁（厅门或轿门）回路、安全回路（限速器电气开关、安全钳电气开关、井道上下极限开关、涨紧轮电气开关、缓冲器电气开关（如有）等）动作导致的停梯。
针对无机房电梯的应急救援也可由不间断电源（UPS）供电，以防正常电源断电后，不间断电源给电梯控制柜及驱动主机和门机的变频器供电，通过人为持续揿压按钮来控制轿厢检修运行将电梯移到就近开门区域；或由主控板监测到正常电源切换至UPS供电时，如果轿厢正处于非平层区，轿厢将能够自动进行至正常的就近平层位置，并自动打开轿门及层门让乘客离开，并不再响应其他运行信号，即为断电再平层。
仅供参考[整理] 安全管理文书无机房电梯救援措施日期：__________________单位：__________________第1 页共5 页无机房电梯救援措施传统的电梯都是有机房的，主机、控制屏等放置在机房。
随着电梯技术的不断发展，特别是盘式电动机技术的成熟，为了美化建筑物设计，减少电梯所占空间，近年来，无机房电梯越来越多地被广泛应用于各种场所。
无机房电梯运行中突然停驶现象在各地使用中时有发生，而无机房电梯突然停驶后困人的紧急救援因其结构特点又存在着一定的特殊性和复杂性。
如何通过妥善的应急操作，将被困在轿厢内的乘客顺利地解救出来，并最大限度地保证被困乘客的安全？笔者结合多年来的电梯检验工作实践，介绍几种情况下的紧急救援方法。
应急救援装置无机房电梯首先是相对于有机房电梯而言。
在有机房电梯中，普遍采用的是有齿轮曳引机。
有齿轮曳引机有减速箱，一般盘车所需要的操作力都不大于400N，并且电梯控制柜、限速器和曳引机都安装在机房内，当电梯发生故障实施紧急救援时，救援人员普遍采用在机房内进行手动盘车，并在盘车操作中直接对曳引机绳进行观察来判断轿厢平层与否，以便实施救援。
对于无机房电梯而言，取消机房后，一般将曳引机、控制柜和限速器安装在井道内，在厅门旁边设置一检查柜，或直接将控制柜安装在厅门旁边。
这样，处于检修作业位置的轿顶或底坑和厅门旁的检查柜或控制柜前就具有了部分机房作用。
另外，无机房电梯普遍采用了无齿轮曳引机，盘车所需要的操作力一般大于400N。
在电梯发生故障时，轿厢位置的不确定性，使得在轿顶和底坑内对曳引机实施手动盘车救援时具有了一定的不方便性或不可能性。
为了保证救援人员仍能安全地从轿厢内解救出被困乘客，紧急电动第 2 页共 5 页运行和其他的一些应急救援措施就显示出了它的必要性和重要性。
紧急电动运行是无机房电梯的一个重要应急操作方式。
GB7588-2003《电梯制造与安装安全规范》中第14.2.1.4条明确规定：“对于人力操作提升装有额定载重量的轿厢所需的操作力大于400N的电梯驱动主机，其机房内应设置一个紧急电动运行开关”。
无机房电梯应急救援预案适用范围：无机房电梯的紧急操作注意事项：应急救援小组成员应持有特种设备主管部门颁发的《特种设备作业人员证》；救援人员2人以上。
应急救援设备、工具：电梯层门钥匙、常用五金工具、曳引钢丝绳夹板、手动葫芦、钢丝绳套及钢丝绳卡子、搬手、铁锤、撬杠等。
在救援的同时要保证自身安全。
一、通则切断电梯主电源，确认电梯轿厢门处于关闭状态；检查确认电梯机械传动系统（钢丝绳、传动轮）正常；准备好松开抱闸的机械或电气装置；确认电梯轿厢、对重所在的位置，选择电梯准备停靠的层站；电梯故障状态及手动操作电梯运行方法：当电梯轿厢上行安全钳楔块动作或对重安全钳楔块动作，救援方法参照二；当电梯轿厢下行安全钳楔块动作，救援方法参照三；安全钳楔块没有闸车，救援方法参照四。
二、当电梯轿厢上行安全钳楔块动作或对重安全钳楔块动作两名维修人员可根据电梯轿厢的位置，选择进入电梯井道底坑或电梯轿顶；将钢丝绳夹板夹在对重侧钢丝绳上，用电梯生产厂家配带的轿厢提升装置（或用钢丝绳套和钢丝绳卡子将手动葫芦挂在对重侧导轨上，将手动葫芦吊钩与钢丝绳夹板挂牢）；维修人员拉动手动葫芦拉链，使对重上移；维修人员打开抱闸，轿厢向下移动，安全钳释放并复位，此时继续拉动手动葫芦拉链，轿厢向就近楼层移动，确认平层后停止拉动手动葫芦拉链，关闭抱闸装置，通知层门外的维修人员开启电梯层门/轿门；电梯层门外的维修人员在确认平层后，在轿厢停靠的楼层，用电梯层门钥匙开启电梯层门/轿门；如层门钥匙无法打开层门，维修人员可到上一层站打开层门，在确认安全的情况下上到轿顶，手动打开层门/轿门。
三、当电梯轿厢下行安全钳动作两名维修人员可根据电梯轿厢的位置，进入电梯轿顶；将钢丝绳夹板夹在轿厢侧钢丝绳上，用电梯生产厂家配带的轿厢提升装置（或用钢丝绳套和钢丝绳卡子将手动葫芦挂在轿厢侧导轨上，将手动葫芦吊钩与钢丝绳夹板挂牢）；维修人员拉动手动葫芦拉链，维修人员打开抱闸，轿厢向上移动，安全钳释放并复位，此时继续拉动手动葫芦拉链，轿厢向就近楼层移动，确认平层后停止拉动手动葫芦拉链，关闭抱闸装置，通知层门外的维修人员开启电梯层门/轿门；电梯层门外的维修人员在确认平层后，在轿厢停靠的楼层，用电梯层门钥匙开启电梯层门/轿门；如层门钥匙无法打开层门，维修人员可到上一层站打开层门，在确认安全的情况下上到轿顶，手动盘开层门/轿门。
浅谈无机房电梯紧急救援方式摘要：无机房电梯由于其结构与有机房电梯存在较大的差异，因此出现紧急情况时，紧急救援难度很大。
本文分析了现在较常见的几种无机房电梯的紧急救援方式的原理及各自存在的问题。
提出以应急平层装置作为无机房电梯救援的辅助方式，并提出在相关检验方面的一些注意点。
关键词：无机房，电梯，紧急救援一、引言当今社会，随着城市的立体发展，电梯作为重要的垂直交通工具在人们日常生活中的应用越来越广泛。
新建的高楼大厦给电梯留下的井道空间越来越窄，迫使更多的电梯制造厂商和电梯的使用者选择电梯时选择无机房电梯，无机房电梯一般采用变频控制技术和永磁同步电机技术，因而节能、环保。
然而与传统的有机房电梯相比，由于其结构与有机房电梯存在着较大差异，因而无机房电梯不能使用传统的手动松闸加盘车的方式移动轿厢来实施救援，应急救援的难度很大。
如何安全、迅速的进行救援成为了无机房电梯面临的问题之一。
本文对无机房电梯的集中常见的紧急救援方式的原理和可能存在的问题进行了分析，提出了停电应急平层装置作为补充救援方式的可行性，并提出在相关检验方面的一些注意点。
二、无机房电梯常见紧急救援方式常见的无机房电梯困梯的紧急救援方式有以下三种：机械释放抱闸救援、电动释放抱闸救援和紧急电动运行救援。
1、机械释放抱闸救援根据GB7588中12.5.1规定“如果向上移动装有额定载重量的轿厢所需的操作力不大于400N，电梯驱动主机应装设手动紧急操作装置”。
对于无机房电梯操作过程为：在断电的情况下，借助主机上或者紧急操作装置内的松闸扳手，用机械方式打开主机抱闸，依靠轿厢和对重的不平衡，使轿厢移动，并通过观察窗监视轿厢的位置，直至达到平层区，解救人员。
救援工作主要依靠轿厢和对重的不平衡力矩的作用。
在实际检验过程中要十分注意在紧急操作装置内的松闸扳手的拉线钢丝与主机的松闸是否可靠联动，基本同步。
2、电动释放抱闸救援该方式主要是由备用电源、电气安全开关以及抱闸线圈组成，其原理是紧急情况下，动作电气安全开关，备用电源供电使得释放抱闸回路导通，主机抱闸线圈得电后松开，轿厢的移动主要靠轿厢和对重的重力差来实现，同时配合轿厢平层位置观察窗口、指示灯或语音提示来判断轿厢是否到达平层区，然后利用紧急开锁装置打开厅门和轿门，释放被困乘客。
无机房电梯救援说明一．紧急电动运行操作1．紧急电动运行的操作位置位于控制柜。
电梯由于冲顶、限速器动作等原因造成人员被困，可通过该项操作短接部分被动安全回路，通过操作按钮，将电梯以检修速度开到开门区域，将被困乘客解救出来。
2．该操作仅短接以下安全电路：缓冲器开关、限速器开关、上行超速保护开关、安全钳开关、上下电气极限开关。
3．当电梯出现以上电气开关故障时,电梯维修人员打开控制柜,控制柜内紧急电动运行开关(JF)拨至紧急电动运行状态,此时紧急电动运行继电器(JDJ)吸合,按下机房上行(JFS)或下行(JFX)按钮后，安全回路继电器（JY）由释放变成吸合，再过数秒后电梯开始运动。
确认电梯所在位置,开至平层区域（通过观察MQ输入点或钢丝绳平层标记以确认）。
当电梯到达平层区域后，松掉按钮。
4．此时如JY吸合，则同时按下上行按钮和下行按钮，电梯门打开，将乘客放出来。
如果JY处于释放状态，可按下限速器远程复位按钮AFW，观察JY是否吸合。
如果JY吸合，同时按下上行按钮和下行按钮打开电梯门。
如果JY仍然处于释放状态，由于门机没有供电，需要强行将门机打开放人。
5．如果转到紧急电动运行状态,安全回路继电器（JY）由仍然不能吸合，则说明其他某处的安全回路开关发生了动作，此时需要由专业人员进行故障排除。
6．如果安全回路继电器（JY）处于吸合状态，而执行紧急电动运行操作电梯不能运动，说明还有其他故障存在，需要由专业人员进行故障排除。
7．如果将紧急电动运行旋钮恢复到正常状态，电梯能够恢复正常，仍然不要将电梯投入使用。
需要查明电梯发生故障的原因并排除以后才可以投入运行。
二．停电松闸操作（后备电源）1．控制柜安装有松闸按钮（ACZ）。
在电梯运行的过程中突然间停电可能造成乘客被困，此时由UPS（不间断电源）提供电源，通过操作该按钮使电梯抱闸打开，自然溜车至平层区域开门放人。
2．松闸操作仅在电源停电时有效。
操作时应当密切注意电梯的位置,通过钢丝绳平层标记或观察孔观察轿厢是否已到平层位置。
