日立电梯LCA无机房救援说明简易版

LCA型微机控制变压变频调速无机房乘客电梯随机资料[ 客户 ]日立电梯(中国) 有限公司2019年1月(II)使用前请仔细阅读以下告示安全警告！电梯钥匙使用不当，将有可能造成电梯门开启者堕落井道的严重事故；扶梯钥匙使用不当，将有可能造成扶梯启动时伤人的事故。

在使用电梯和扶梯时，应严格遵守下述规程。

如因违反下述规程而造成的事故及损害，操作者将要承担全部事故及损害责任。

1.电梯与扶梯须经当地政府检验部门检验合格后才能投入使用。

2.使用单位需指派专人保管电梯及扶梯的钥匙。

保管人员不得将钥匙放在闲杂人员容易接近的地方。

在电梯现场应能取得钥匙，且仅被授权人员才能取得。

3.电梯三角钥匙的使用3.1用于打开层门的三角钥匙，若使用不当，会危及电梯的正常运行和他人的人身安全。

3.2三角钥匙使用者必须经过专业培训，考试合格并持证上岗（电梯安全管理人员证或电梯作业人员证）。

3.3使用时，把三角钥匙插入锁孔并转动而开锁，然后小心用手打开门。

请注意，此时轿厢有可能不在本层，有跌下井道的危险，故开启厅门后应确认轿厢在本层后方可进入。

3.4在层门关闭后，应确认其已经锁住。

4.扶梯准备运转时，必须先按警示铃按钮，确认此时扶梯上无人然后才使用钥匙开梯。

5.电梯运转时，电梯的机房门必须上锁，无关人员未经允许严禁进入机房。

日立电梯（中国）有限公司总目录一、LCA无机房系列电梯元件代号说明 Vc2 (2)二、LCA 无机房使用维护说明书 (7)三、LCA无机房乘客电梯随机备件清单Vc2 (52)四、LCA 无机房电梯随机易损件清单 (53)五、LCA系列电梯UCMP功能验收和制动力矩定期检查操作说明 Vc2 (54)附件：1. LCA型微机控制变压变频调速无机房乘客电梯安装手册2. LCA型微机控制变压变频调速无机房乘客电梯电气规格表3. LCA型微机控制变压变频调速无机房乘客电梯停电电源柜使用维护说明书4. LCA型微机控制变压变频调速无机房乘客电梯紧急救援说明5. 电梯出厂合格证书(附于封底信封处)一、LCA无机房系列电梯元件代号说明 Vc2序号 元件代号 元件名称 规格及型号 数量 安装位置 备注1 ACL 输出电抗器 1 控制柜2 ALARM 警铃按钮 1 操纵箱3 ALP 停电柜 1 机房4 ATD 司机下行按钮 1 操纵箱5 ATT 司机开关 1 操纵箱6 ATU 司机上行按钮 1 操纵箱7 AVR 开关电源 VE300XHC380A 1 控制柜8 BCR 抱闸后备电源 1 控制柜9 BELL 警铃 1 轿顶10 BREAK.L 抱闸左微动开关 1 曳引机11 BREAK.R 抱闸右微动开关 1 曳引机12 BX-SCL-C2 召唤箱通讯电子板 1 厅外召唤箱13 BZ 蜂鸣器 各1 轿顶、控制柜14 CCB 电源控制板 1 控制柜15 CLL.S 左轿厢锁安全开关 1 轿顶16 CLOSE 主关门按钮 1 操纵箱17 CLR.S 右轿厢锁安全开关 1 轿顶18 CLS 关门限位开关 1 轿顶19 CONTROL-1 保险管 DC48V/2A 1 控制柜20 CONTROL-2 保险管 DC48V/2A 1 控制柜21 COUNT 计数器 1 控制柜22 CPI 轿内指示器 1 轿厢23 CP-LED 控制柜照明 1 控制柜24 CP-MAIN 控制柜主开关 1 控制柜25 CP-STOP 控制柜主开关 1 控制柜26 CW.GRS 对重限速器超速开关1 井道27 CW.GRT.S 对重限速器断绳开关1 底坑28 CWT 端子排 1 轿顶箱29 DBR 制动电阻 72Ω/2000W 1组 电阻箱30 DLS 下行限位开关 1 井道31 DM 门电机 1 轿顶32 DMC.SW 门机回路船型开关 1 轿顶箱33 DMEN 门机编码器 1 轿顶34 DN BELL 下行报站钟 1 轿底35 DR 门机电源控制继电器1 轿顶箱序号 元件代号 元件名称 规格及型号 数量 安装位置 备注36 DR-MC 门机电源断路器 1 控制柜37 DS 厅门锁 1 厅门38 DS1 整流桥堆 10A 1 控制柜39 DSC 门机控制板 1 轿顶箱40 DSS(L) 左安全触板开关 1 轿门41 DSS(R) 右安全触板开关 1 轿门42 DUT 无线遥监终端 1 控制柜43 DZ 开门区继电器 1 控制柜44 DZA 双开门主门门区感应器1 轿顶45 DZB 双开门副门门区感应器1 轿顶46 E 接地板 1 控制柜47 E.STOP 轿顶手持检修盒急停开关1 手持检修盒48 E.STOP(B) 副门轿顶急停开关 1 轿顶箱 选配49 ELSC04 主微机板 1 控制柜50 ELSIO2 扩展板 1 控制柜51 EMI 动力电源滤波器 1 控制柜52 EMI2 照明电源滤波器 1 IP柜53 ENCODER 旋转编码器 1 电机轴54 EQ 地震传感器 1 井道 选配55 FAN 轿内风扇 1 轿内56 FIREMAN 消防开关 1 基站57 FLS(D) 下行终端开关 1 井道58 FLS(U) 上行终端开关 1 井道59 FML 平层感应器 DC24V 1 轿顶60 FUSE 保险管 1 控制柜61 GRS 限速器超速开关 1 机房62 GRT.S 限速器断绳开关 1 底坑63 HSB 召唤箱通讯电子板 1 SCL箱64 IDP 专用开关 1 操纵箱65 INV 逆变模块 1 控制柜66 IP-ASP ALP投入开关 1 IP柜67 IP-B 紧急电动运行操作板1 IP柜68 IP-BCR1 抱闸释放开关 1 IP柜69 IP-BCR2 抱闸释放按钮 1 IP柜70 IP-BSW 紧急救援抱闸开关 1 IP柜71 IP-BZ 蜂鸣器 1 IP柜72 IP-BZW 蜂鸣器投入开关 1 IP柜73 IP-CSW 轿厢照明开关 1 IP柜74 IP-DN 紧急电动下行按钮 1 IP柜75 IP-EED 安全回路短接开关 1 IP柜76 IP-HSW 井道照明开关 1 IP柜77 IP-IPB 按钮控制板 1 IP柜78 IP-LED IP柜照明灯 1 IP柜79 IP-LSB 极限短接开关 1 IP柜80 IP-MAIN IP柜主断路器 1 IP柜81 IP-MIP 对讲机母机 1 IP柜82 IP-MODE 紧急电动运行开关 1 IP柜83 IP-RCW.GRS 对重限速器复位开关1 IP柜84 IP-RGRS 限速器复位开关 1 IP柜85 IP-RPC AC220V电源插座 1 IP柜86 IP-RUN 紧急电动运行公共按钮1 IP柜87 IP-RY1 紧急电动运行继电器1 IP柜88 IP-SCW.GRS 对重限速器置位开关1 IP柜89 IP-SGRS 限速器置位开关 1 IP柜90 IP-SSW 停电照明开关 1 IP柜91 IP-STOP 急停开关 1 IP柜92 IP-TEST ALP测试开关 1 IP柜93 IP-UP 紧急电动上行按钮 1 IP柜94 IP-LIGHT 照明电源断路器 1 控制柜95 LIGHT 轿内照明灯 1 轿厢96 MAIN 电源空气开关 1 控制柜97 MAINTE(INCAGE)轿内正常/检修转换开关1 操纵箱98 MAINTE(ONCAGE)轿顶手持检修盒检修转换开关1 手持检修盒99 MASIO 遥监继电器板 1 控制柜 100 MG.BR 制动器线圈 1 主机 101 MR.STOP 主机急停开关 1 主机102 NORMAL/MAINTE正常/检修确认开关 1 操纵箱103 OBS 油压缓冲器开关 1 底坑 104 OLS 开门极限开关 1 轿顶105 ONC 轿顶手持操作盒检修关门按钮1 轿顶手持操作盒106 OND 轿顶手持操作盒检修下方向按钮1 轿顶手持操作盒107 ONU 轿顶手持操作盒检修上方向按钮1 轿顶手持操作盒108 OPEN 开门按钮 1 操纵箱 109 OPENB 副开门按钮 1 操纵箱 110 PAS 司机操作直驶开关 1 操纵箱 111 PF.LIGHT 轿内应急照明灯 1 轿顶112 PF UNIT 停电灯电源 1 轿顶箱 113 PHSB 光电保护开关 1 轿门114 PIT.ONC 底坑手持操作盒检修关门按钮1 底坑手持操作盒115 PIT.OND 底坑手持操作盒检修下方向按钮1 底坑手持操作盒116 PIT.ONU 底坑手持操作盒检修上方向按钮1 底坑手持操作盒117 PIT.S 底坑急停开关 1 底坑118 PIT.S2 底坑第二急停开关2 1 底坑119 PIT.S3 底坑第三急停开关3 1 底坑手持操作盒 120 PIT.SP 底坑检修开关 1 底坑手持操作盒 121 PK 泊梯开关 1 泊梯层召唤箱 122 PL 电源指示灯 1 控制柜123 RET-CON 自发电正常/返基站切换开关1 自发电控制室 选配124 RS21 微平层感应器(上) 1 轿顶125 RS22 微平层感应器(下) 1 轿顶126 RS-BAS BA接口板 1 控制柜 选配 127 RS-E IO扩展板 1 控制柜 选配 128 SCB 继电器板 1 控制柜 选配 129 SCL C2 召唤箱通讯电子板 1 厅外召唤箱130 SCLB3 轿厢通讯电子板 1 操纵箱131 SCLC3 召唤箱通讯电子板 1 厅外召唤箱132 SCLC5 召唤箱通讯电子板 1 厅外召唤箱133 SCLE 轿厢通讯扩展板 视楼层定操纵箱134 SCL-TB2 通讯扩展板 1 控制柜 135 SCS 安全钳开关 1 轿顶136 SDS(D1) 下行1级强迫减速开关1 井道137 SDS(D2) 下行2级强迫减速开关1 井道138 SDS(D3) 下行3级强迫减速开关1 井道139 SDS(U1) 上行1级强迫减速开关1 井道140 SDS(U2) 上行2级强迫减速开关1 井道141 SDS(U3) 上行3级强迫减速开关1 井道142 SIGNAL-1 保险管 DC24V/10A 1 控制柜 143 SIGNAL-2 保险管 DC15V/4A 1 控制柜144 SK-SCLC3 副门门机信号通讯板1 副门轿顶电器箱 选配145 SPB 语音报站装置 1 轿顶箱 146 ST 司机出发按钮 1 操纵箱 147 STOP 轿内急停开关 1 操纵箱148SUBINTERPHONE对讲机 各1 轿厢及底坑149 TR 变压器 1 控制柜 150 TR_MC 保险管 AC380V/6A 1 控制柜 151 ULS 上行极限开关 1 井道 152 UP BELL 上行报站钟 1 轿顶 153 VC 无线遥监终端电源 1 控制柜 154 WA/WB 电源端子 各1 控制柜 155 WD110 超载检测开关 1 轿底 156 WS 轿顶电照明灯 1 轿顶 157 WSW1 非门区报警开关 1 控制柜158 10T 运行接触器 SC-N1/G、SC-N2S/G1 控制柜159 10TA 运行接触器 FC-O/G 1 控制柜 160 15B 抱闸接触器 SC-4-1/G 控制柜161 30M 火灾返避难层继电器1 ELSC04板162 40D 厅门联锁接触器 SH-4/G 1 控制柜 163 40D_BD 继电器板 1 控制柜 164 40GS 轿门锁开关 1 轿门165 43LF 照明/风扇控制继电器(RY4S-U)/48V 1 控制柜166 50B ELSC04板内安全继电器DC48V 1 ELSC04板167 97E 紧急松闸接触器 FC-0/G 1 控制柜168 97LF 开门灯 1 操纵箱169 97M 自发电开关 1 自发电控制室 选配170 100R 微动平层或平层预开门继电器1 SCB5板 选配171 100RXA 微动平层或平层预开门安全继电器1 SCB5板 选配172 100RXB 微动平层或平层预开门安全继电器1 SCB5板 选配173 100RXC 微动平层或平层预开门安全继电器1 SCB5板 选配174 101A 主门关门继电器 1 控制柜175 101B 副门关门继电器 1 控制柜 选配 176 102A 主门开门继电器 1 控制柜177 102B 副门开门继电器 1 控制柜 选配二、LCA 无机房使用维护说明书前言本说明书主要说明无机房电梯的正确使用方法及维护要求。

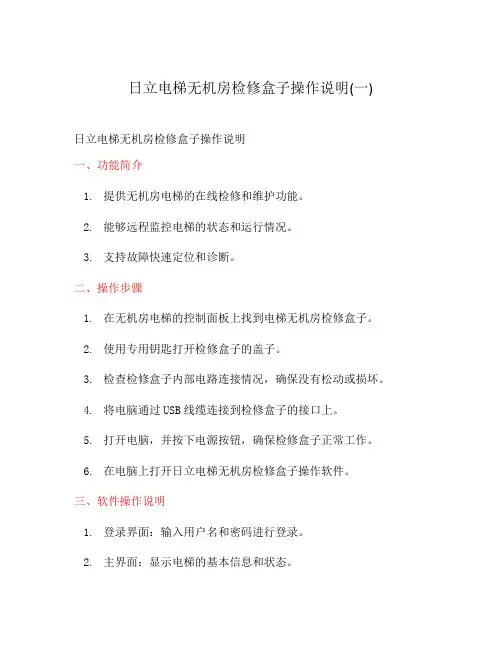

日立电梯无机房检修盒子操作说明(一)
日立电梯无机房检修盒子操作说明
一、功能简介
1.提供无机房电梯的在线检修和维护功能。

2.能够远程监控电梯的状态和运行情况。

3.支持故障快速定位和诊断。

二、操作步骤
1.在无机房电梯的控制面板上找到电梯无机房检修盒子。

2.使用专用钥匙打开检修盒子的盖子。

3.检查检修盒子内部电路连接情况，确保没有松动或损坏。

4.将电脑通过USB线缆连接到检修盒子的接口上。

5.打开电脑，并按下电源按钮，确保检修盒子正常工作。

6.在电脑上打开日立电梯无机房检修盒子操作软件。

三、软件操作说明
1.登录界面：输入用户名和密码进行登录。

2.主界面：显示电梯的基本信息和状态。

3.选项菜单：提供各种功能选项，如在线检修、远程监控、故障诊
断等。

4.在线检修：点击进入在线检修界面，可以进行电梯各部件的测试
和检修。

5.远程监控：点击进入远程监控界面，可以实时查看电梯的运行情
况和状态。

6.故障诊断：点击进入故障诊断界面，可以根据电梯故障代码快速
定位和诊断故障原因。

四、注意事项
1.操作前请确保电梯停止运行，并切断电源。

2.操作过程中请注意安全，避免触碰电梯内部的高压设备。

3.如遇到故障或操作不当导致异常情况，请立即停止操作并联系专
业技术人员。

以上为日立电梯无机房检修盒子的操作说明，希望能够帮助您顺利完成相关操作。

如果有任何问题，请及时联系我们的服务热线。

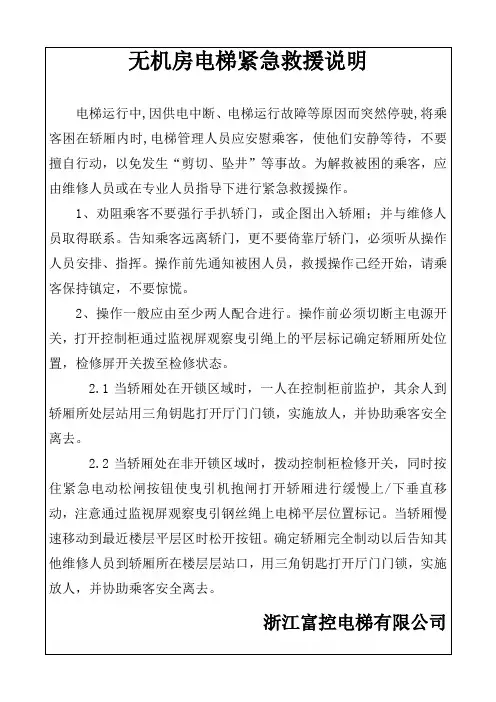

无机房电梯救援说明一．紧急电动运行操作1．紧急电动运行的操作位置位于控制柜。

电梯由于冲顶、限速器动作等原因造成人员被困，可通过该项操作短接部分被动安全回路，通过操作按钮，将电梯以检修速度开到开门区域，将被困乘客解救出来。

2．该操作仅短接以下安全电路：缓冲器开关、限速器开关、上行超速保护开关、安全钳开关、上下电气极限开关。

3．当电梯出现以上电气开关故障时,电梯维修人员打开控制柜,控制柜内紧急电动运行开关(JF)拨至紧急电动运行状态,此时紧急电动运行继电器(JDJ)吸合,按下机房上行(JFS)或下行(JFX)按钮后，安全回路继电器（JY）由释放变成吸合，再过数秒后电梯开始运动。

确认电梯所在位置,开至平层区域（通过观察MQ输入点或钢丝绳平层标记以确认）。

当电梯到达平层区域后，松掉按钮。

4．此时如JY吸合，则同时按下上行按钮和下行按钮，电梯门打开，将乘客放出来。

如果JY处于释放状态，可按下限速器远程复位按钮AFW，观察JY是否吸合。

如果JY吸合，同时按下上行按钮和下行按钮打开电梯门。

如果JY仍然处于释放状态，由于门机没有供电，需要强行将门机打开放人。

5．如果转到紧急电动运行状态,安全回路继电器（JY）由仍然不能吸合，则说明其他某处的安全回路开关发生了动作，此时需要由专业人员进行故障排除。

6．如果安全回路继电器（JY）处于吸合状态，而执行紧急电动运行操作电梯不能运动，说明还有其他故障存在，需要由专业人员进行故障排除。

7．如果将紧急电动运行旋钮恢复到正常状态，电梯能够恢复正常，仍然不要将电梯投入使用。

需要查明电梯发生故障的原因并排除以后才可以投入运行。

二．停电松闸操作（后备电源）1．控制柜安装有松闸按钮（ACZ）。

在电梯运行的过程中突然间停电可能造成乘客被困，此时由UPS（不间断电源）提供电源，通过操作该按钮使电梯抱闸打开，自然溜车至平层区域开门放人。

2．松闸操作仅在电源停电时有效。

操作时应当密切注意电梯的位置,通过钢丝绳平层标记或观察孔观察轿厢是否已到平层位置。

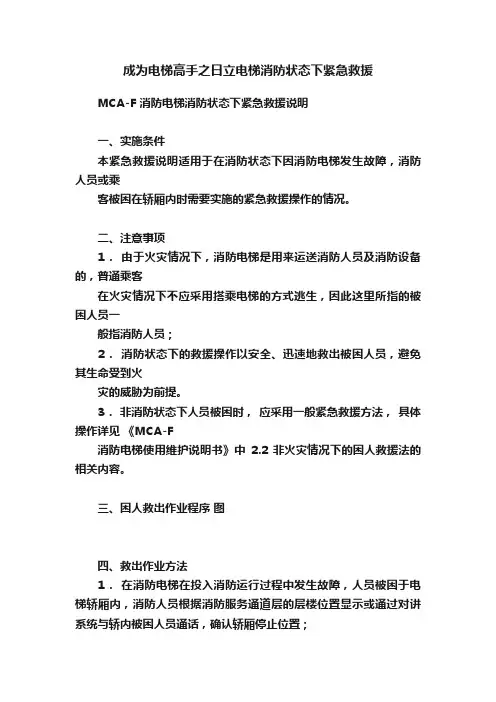

成为电梯高手之日立电梯消防状态下紧急救援MCA-F 消防电梯消防状态下紧急救援说明一、实施条件本紧急救援说明适用于在消防状态下因消防电梯发生故障，消防人员或乘客被困在轿厢内时需要实施的紧急救援操作的情况。

二、注意事项1．由于火灾情况下，消防电梯是用来运送消防人员及消防设备的，普通乘客在火灾情况下不应采用搭乘电梯的方式逃生，因此这里所指的被困人员一般指消防人员；2．消防状态下的救援操作以安全、迅速地救出被困人员，避免其生命受到火灾的威胁为前提。

3．非消防状态下人员被困时，应采用一般紧急救援方法，具体操作详见《MCA-F消防电梯使用维护说明书》中2.2 非火灾情况下的困人救援法的相关内容。

三、困人救出作业程序图四、救出作业方法1．在消防电梯在投入消防运行过程中发生故障，人员被困于电梯轿厢内，消防人员根据消防服务通道层的层楼位置显示或通过对讲系统与轿内被困人员通话，确认轿厢停止位置；2．切断电梯的动力电源；3．在轿厢所在的楼层，用专用层门钥匙小心开启层门，查看轿厢地板和楼面高低相差是否为 0.5 米以内。

4．当轿厢地板和楼面高低相差在0.5 米以内时，外部救援人员直接打开层门，将被困人员从层门口救出；5．当轿厢地板和楼面高低相差在0.5 米以外时，可以采用以下外部救援或者内部自救方式进行；6．若可以从轿厢停止位置上方层门直接进入轿顶，则利用专用三角钥匙打开轿厢停止位置上方层门，进入轿顶；或者利用业主提供的救援工具进入轿顶；（1）按下轿顶电器箱的“急停”按钮；（2）救援人员用手拨动轿顶安全窗的三角锁拨片，打开轿顶安全窗；（3）救援人员拉出位于轿顶侧后位置的轿外救援梯，将轿外救援梯从轿顶安全窗窗口伸入轿厢内，下端放置于轿厢地板，上端搭接在轿顶安全窗边缘，梯子与水平地面的倾斜角度为65°～75°；（4）被困人员从救援梯爬上，进入轿顶；（5）救援人员与被困人员在轿顶打开轿厢停止位置上方的层门撤离电梯，若轿顶与轿厢停止位置上方的层门高度太高，无法逃出，可利用拉出的轿外救援梯，将轿外救援梯的下端放置于轿顶板上，上端搭接在层门地坎处，爬上救援梯，打开层门撤离；7．若不能从轿厢停止位置上方层门直接进入轿顶，业主也无法提供合适的进入轿顶的救援工具的情况下，应通过对讲系统通知轿内被困人员实施自救。

LCA 无机房乘客电梯安装手册 第 1 页, 共 100页 发至：设计类文档接收组(电气) [ ]; 设计类文档接收组(机械) [ ]; 设计类文档接收组(机电一体化) []; 产品随机说明接收组[√]；营业指引接收组[ ];电梯使用维护说明接收组[ ];电梯安装指引接收组[√];电梯备件手册接收组[ ];技术条件接收组[ ];标准规格接收组[ ];主要部件清单接收组[ ];技术标准接收组[ ];产品技术规格接收组[ ];其他：说明：1.创建文档后，提交系统任务时需在‘备注’栏列明邮件通知的范围。

2.属于固定接收群组的文档不需注明发至部门，文档接收范围详见GL00002094《产品设计类文档授权方案》。

3.编制与管理的说明与要求见WI-SJ-008《设计文件及设计资料管理指引》。

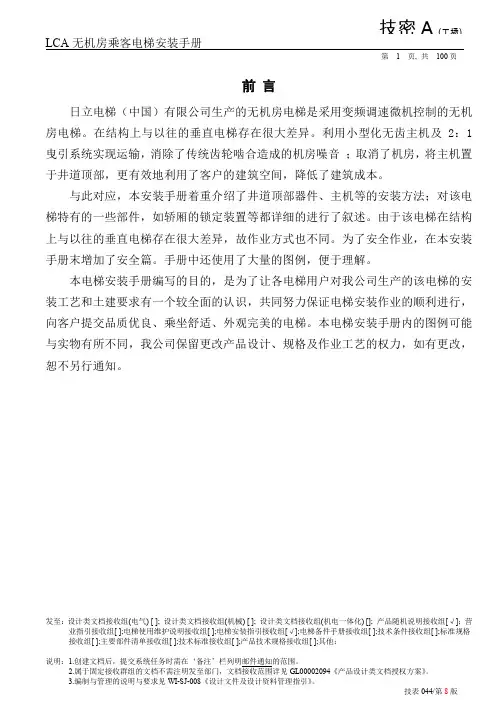

技表044/第8版前 言日立电梯（中国）有限公司生产的无机房电梯是采用变频调速微机控制的无机房电梯。

在结构上与以往的垂直电梯存在很大差异。

利用小型化无齿主机及2：1曳引系统实现运输，消除了传统齿轮啮合造成的机房噪音 ；取消了机房，将主机置于井道顶部，更有效地利用了客户的建筑空间，降低了建筑成本。

与此对应，本安装手册着重介绍了井道顶部器件、主机等的安装方法；对该电梯特有的一些部件，如轿厢的锁定装置等都详细的进行了叙述。

由于该电梯在结构上与以往的垂直电梯存在很大差异，故作业方式也不同。

为了安全作业，在本安装手册末增加了安全篇。

手册中还使用了大量的图例，便于理解。

本电梯安装手册编写的目的，是为了让各电梯用户对我公司生产的该电梯的安装工艺和土建要求有一个较全面的认识，共同努力保证电梯安装作业的顺利进行，向客户提交品质优良、乘坐舒适、外观完美的电梯。

本电梯安装手册内的图例可能与实物有所不同，我公司保留更改产品设计、规格及作业工艺的权力，如有更改，恕不另行通知。

技密A (工场)LCA无机房乘客电梯安装手册第 2页, 共 100页质量与环境管理要求一、 文明施工：1、施工过程中遵守国家和当地政府制定的环境法律、法规。

二、电梯技术要求1总则1.1 工程概况十四号线一期工程（嘉禾望岗～街口）线路全长54.3km，其中地下线长21.8km，地上线长32.5km，设13座车站，其中地下站6座(嘉禾望岗、东平、石湖、太和、江浦、街口站)，高架站7座（竹料、钟落潭、黎家塘、新和、太平、神岗、邓村站），换乘站2座（嘉禾望岗、新和站）；知识城支线（新和～镇龙）线路长21.9km，地下线长19.9km，地上线长2.0km，共设9座车站（知识城北、马头庄、枫下、知识城、知识城南、旺村、康大、镇龙北、镇龙站），全部为地下车站，换乘站2座（新和、镇龙站）。

二十一号线工程共设置车站20座，包括员村、天河公园、棠东、黄村、世界大观、智慧城、神舟路、科学广场、苏元、水西、长平、金坑、镇龙南、镇龙、中新、中新东、朱村、象岭、钟岗、增城广场。

其中地下车站16座，高架车站4座。

所有车站的电梯选用无机房电梯，都是具有残疾人服务功能的客梯。

它是各车站无障碍通道设计的组成部分。

主要为行动不方便的乘客提供出入地铁的一条无障碍通道，同时，在车站设备更换维修时，电梯也兼作设备零部件的运输工具。

电梯分为通透式电梯和普通电梯两种，通透式电梯采用镶玻璃、钢井架井道，具有四面通透功能；普通电梯采用土建结构井道，轿厢门和层门采用发纹不锈钢，穿越设备层时，设备层采用防火层门。

本工程内容包括全线车站的电梯（含钢井架和井道玻璃）深化设计、设备制造、设备运输、仓储保管、安装、各阶段（包括样机）的试验、测试、调试、验收等工作，设备取得政府检验标识至该线路开通试运营期间的维保和质保服务，试运行期结束后24个月质保和维保服务。

1.2 总体要求1.2.1 卖方充分理解并认真遵循本招标文件的要求，所提供设备的品质、性能和使用寿命至关重要。

所有货物必须是崭新的、技术成熟的，软件版本是最新的。

1.2.2 拟投标的电梯必须是符合国家标准和规范的合格产品，电梯是国际著名品牌的原厂产品，使用本品牌注册商标(不允许提供贴牌产品)。

LCA型微机控制变压变频调速无机房乘客电梯随机资料[ 客户 ]日立电梯(中国) 有限公司2019年1月(II)使用前请仔细阅读以下告示安全警告！电梯钥匙使用不当，将有可能造成电梯门开启者堕落井道的严重事故；扶梯钥匙使用不当，将有可能造成扶梯启动时伤人的事故。

在使用电梯和扶梯时，应严格遵守下述规程。

如因违反下述规程而造成的事故及损害，操作者将要承担全部事故及损害责任。

1.电梯与扶梯须经当地政府检验部门检验合格后才能投入使用。

2.使用单位需指派专人保管电梯及扶梯的钥匙。

保管人员不得将钥匙放在闲杂人员容易接近的地方。

在电梯现场应能取得钥匙，且仅被授权人员才能取得。

3.电梯三角钥匙的使用3.1用于打开层门的三角钥匙，若使用不当，会危及电梯的正常运行和他人的人身安全。

3.2三角钥匙使用者必须经过专业培训，考试合格并持证上岗（电梯安全管理人员证或电梯作业人员证）。

3.3使用时，把三角钥匙插入锁孔并转动而开锁，然后小心用手打开门。

请注意，此时轿厢有可能不在本层，有跌下井道的危险，故开启厅门后应确认轿厢在本层后方可进入。

3.4在层门关闭后，应确认其已经锁住。

4.扶梯准备运转时，必须先按警示铃按钮，确认此时扶梯上无人然后才使用钥匙开梯。

5.电梯运转时，电梯的机房门必须上锁，无关人员未经允许严禁进入机房。

日立电梯（中国）有限公司总目录一、LCA无机房系列电梯元件代号说明 Vc2 (2)二、LCA 无机房使用维护说明书 (7)三、LCA无机房乘客电梯随机备件清单Vc2 (52)四、LCA 无机房电梯随机易损件清单 (53)五、LCA系列电梯UCMP功能验收和制动力矩定期检查操作说明 Vc2 (54)附件：1. LCA型微机控制变压变频调速无机房乘客电梯安装手册2. LCA型微机控制变压变频调速无机房乘客电梯电气规格表3. LCA型微机控制变压变频调速无机房乘客电梯停电电源柜使用维护说明书4. LCA型微机控制变压变频调速无机房乘客电梯紧急救援说明5. 电梯出厂合格证书(附于封底信封处)一、LCA无机房系列电梯元件代号说明 Vc2序号 元件代号 元件名称 规格及型号 数量 安装位置 备注1 ACL 输出电抗器 1 控制柜2 ALARM 警铃按钮 1 操纵箱3 ALP 停电柜 1 机房4 ATD 司机下行按钮 1 操纵箱5 ATT 司机开关 1 操纵箱6 ATU 司机上行按钮 1 操纵箱7 AVR 开关电源 VE300XHC380A 1 控制柜8 BCR 抱闸后备电源 1 控制柜9 BELL 警铃 1 轿顶10 BREAK.L 抱闸左微动开关 1 曳引机11 BREAK.R 抱闸右微动开关 1 曳引机12 BX-SCL-C2 召唤箱通讯电子板 1 厅外召唤箱13 BZ 蜂鸣器 各1 轿顶、控制柜14 CCB 电源控制板 1 控制柜15 CLL.S 左轿厢锁安全开关 1 轿顶16 CLOSE 主关门按钮 1 操纵箱17 CLR.S 右轿厢锁安全开关 1 轿顶18 CLS 关门限位开关 1 轿顶19 CONTROL-1 保险管 DC48V/2A 1 控制柜20 CONTROL-2 保险管 DC48V/2A 1 控制柜21 COUNT 计数器 1 控制柜22 CPI 轿内指示器 1 轿厢23 CP-LED 控制柜照明 1 控制柜24 CP-MAIN 控制柜主开关 1 控制柜25 CP-STOP 控制柜主开关 1 控制柜26 CW.GRS 对重限速器超速开关1 井道27 CW.GRT.S 对重限速器断绳开关1 底坑28 CWT 端子排 1 轿顶箱29 DBR 制动电阻 72Ω/2000W 1组 电阻箱30 DLS 下行限位开关 1 井道31 DM 门电机 1 轿顶32 DMC.SW 门机回路船型开关 1 轿顶箱33 DMEN 门机编码器 1 轿顶34 DN BELL 下行报站钟 1 轿底35 DR 门机电源控制继电器1 轿顶箱序号 元件代号 元件名称 规格及型号 数量 安装位置 备注36 DR-MC 门机电源断路器 1 控制柜37 DS 厅门锁 1 厅门38 DS1 整流桥堆 10A 1 控制柜39 DSC 门机控制板 1 轿顶箱40 DSS(L) 左安全触板开关 1 轿门41 DSS(R) 右安全触板开关 1 轿门42 DUT 无线遥监终端 1 控制柜43 DZ 开门区继电器 1 控制柜44 DZA 双开门主门门区感应器1 轿顶45 DZB 双开门副门门区感应器1 轿顶46 E 接地板 1 控制柜47 E.STOP 轿顶手持检修盒急停开关1 手持检修盒48 E.STOP(B) 副门轿顶急停开关 1 轿顶箱 选配49 ELSC04 主微机板 1 控制柜50 ELSIO2 扩展板 1 控制柜51 EMI 动力电源滤波器 1 控制柜52 EMI2 照明电源滤波器 1 IP柜53 ENCODER 旋转编码器 1 电机轴54 EQ 地震传感器 1 井道 选配55 FAN 轿内风扇 1 轿内56 FIREMAN 消防开关 1 基站57 FLS(D) 下行终端开关 1 井道58 FLS(U) 上行终端开关 1 井道59 FML 平层感应器 DC24V 1 轿顶60 FUSE 保险管 1 控制柜61 GRS 限速器超速开关 1 机房62 GRT.S 限速器断绳开关 1 底坑63 HSB 召唤箱通讯电子板 1 SCL箱64 IDP 专用开关 1 操纵箱65 INV 逆变模块 1 控制柜66 IP-ASP ALP投入开关 1 IP柜67 IP-B 紧急电动运行操作板1 IP柜68 IP-BCR1 抱闸释放开关 1 IP柜69 IP-BCR2 抱闸释放按钮 1 IP柜70 IP-BSW 紧急救援抱闸开关 1 IP柜71 IP-BZ 蜂鸣器 1 IP柜72 IP-BZW 蜂鸣器投入开关 1 IP柜73 IP-CSW 轿厢照明开关 1 IP柜74 IP-DN 紧急电动下行按钮 1 IP柜75 IP-EED 安全回路短接开关 1 IP柜76 IP-HSW 井道照明开关 1 IP柜77 IP-IPB 按钮控制板 1 IP柜78 IP-LED IP柜照明灯 1 IP柜79 IP-LSB 极限短接开关 1 IP柜80 IP-MAIN IP柜主断路器 1 IP柜81 IP-MIP 对讲机母机 1 IP柜82 IP-MODE 紧急电动运行开关 1 IP柜83 IP-RCW.GRS 对重限速器复位开关1 IP柜84 IP-RGRS 限速器复位开关 1 IP柜85 IP-RPC AC220V电源插座 1 IP柜86 IP-RUN 紧急电动运行公共按钮1 IP柜87 IP-RY1 紧急电动运行继电器1 IP柜88 IP-SCW.GRS 对重限速器置位开关1 IP柜89 IP-SGRS 限速器置位开关 1 IP柜90 IP-SSW 停电照明开关 1 IP柜91 IP-STOP 急停开关 1 IP柜92 IP-TEST ALP测试开关 1 IP柜93 IP-UP 紧急电动上行按钮 1 IP柜94 IP-LIGHT 照明电源断路器 1 控制柜95 LIGHT 轿内照明灯 1 轿厢96 MAIN 电源空气开关 1 控制柜97 MAINTE(INCAGE)轿内正常/检修转换开关1 操纵箱98 MAINTE(ONCAGE)轿顶手持检修盒检修转换开关1 手持检修盒99 MASIO 遥监继电器板 1 控制柜 100 MG.BR 制动器线圈 1 主机 101 MR.STOP 主机急停开关 1 主机102 NORMAL/MAINTE正常/检修确认开关 1 操纵箱103 OBS 油压缓冲器开关 1 底坑 104 OLS 开门极限开关 1 轿顶105 ONC 轿顶手持操作盒检修关门按钮1 轿顶手持操作盒106 OND 轿顶手持操作盒检修下方向按钮1 轿顶手持操作盒107 ONU 轿顶手持操作盒检修上方向按钮1 轿顶手持操作盒108 OPEN 开门按钮 1 操纵箱 109 OPENB 副开门按钮 1 操纵箱 110 PAS 司机操作直驶开关 1 操纵箱 111 PF.LIGHT 轿内应急照明灯 1 轿顶112 PF UNIT 停电灯电源 1 轿顶箱 113 PHSB 光电保护开关 1 轿门114 PIT.ONC 底坑手持操作盒检修关门按钮1 底坑手持操作盒115 PIT.OND 底坑手持操作盒检修下方向按钮1 底坑手持操作盒116 PIT.ONU 底坑手持操作盒检修上方向按钮1 底坑手持操作盒117 PIT.S 底坑急停开关 1 底坑118 PIT.S2 底坑第二急停开关2 1 底坑119 PIT.S3 底坑第三急停开关3 1 底坑手持操作盒 120 PIT.SP 底坑检修开关 1 底坑手持操作盒 121 PK 泊梯开关 1 泊梯层召唤箱 122 PL 电源指示灯 1 控制柜123 RET-CON 自发电正常/返基站切换开关1 自发电控制室 选配124 RS21 微平层感应器(上) 1 轿顶125 RS22 微平层感应器(下) 1 轿顶126 RS-BAS BA接口板 1 控制柜 选配 127 RS-E IO扩展板 1 控制柜 选配 128 SCB 继电器板 1 控制柜 选配 129 SCL C2 召唤箱通讯电子板 1 厅外召唤箱130 SCLB3 轿厢通讯电子板 1 操纵箱131 SCLC3 召唤箱通讯电子板 1 厅外召唤箱132 SCLC5 召唤箱通讯电子板 1 厅外召唤箱133 SCLE 轿厢通讯扩展板 视楼层定操纵箱134 SCL-TB2 通讯扩展板 1 控制柜 135 SCS 安全钳开关 1 轿顶136 SDS(D1) 下行1级强迫减速开关1 井道137 SDS(D2) 下行2级强迫减速开关1 井道138 SDS(D3) 下行3级强迫减速开关1 井道139 SDS(U1) 上行1级强迫减速开关1 井道140 SDS(U2) 上行2级强迫减速开关1 井道141 SDS(U3) 上行3级强迫减速开关1 井道142 SIGNAL-1 保险管 DC24V/10A 1 控制柜 143 SIGNAL-2 保险管 DC15V/4A 1 控制柜144 SK-SCLC3 副门门机信号通讯板1 副门轿顶电器箱 选配145 SPB 语音报站装置 1 轿顶箱 146 ST 司机出发按钮 1 操纵箱 147 STOP 轿内急停开关 1 操纵箱148SUBINTERPHONE对讲机 各1 轿厢及底坑149 TR 变压器 1 控制柜 150 TR_MC 保险管 AC380V/6A 1 控制柜 151 ULS 上行极限开关 1 井道 152 UP BELL 上行报站钟 1 轿顶 153 VC 无线遥监终端电源 1 控制柜 154 WA/WB 电源端子 各1 控制柜 155 WD110 超载检测开关 1 轿底 156 WS 轿顶电照明灯 1 轿顶 157 WSW1 非门区报警开关 1 控制柜158 10T 运行接触器 SC-N1/G、SC-N2S/G1 控制柜159 10TA 运行接触器 FC-O/G 1 控制柜 160 15B 抱闸接触器 SC-4-1/G 控制柜161 30M 火灾返避难层继电器1 ELSC04板162 40D 厅门联锁接触器 SH-4/G 1 控制柜 163 40D_BD 继电器板 1 控制柜 164 40GS 轿门锁开关 1 轿门165 43LF 照明/风扇控制继电器(RY4S-U)/48V 1 控制柜166 50B ELSC04板内安全继电器DC48V 1 ELSC04板167 97E 紧急松闸接触器 FC-0/G 1 控制柜168 97LF 开门灯 1 操纵箱169 97M 自发电开关 1 自发电控制室 选配170 100R 微动平层或平层预开门继电器1 SCB5板 选配171 100RXA 微动平层或平层预开门安全继电器1 SCB5板 选配172 100RXB 微动平层或平层预开门安全继电器1 SCB5板 选配173 100RXC 微动平层或平层预开门安全继电器1 SCB5板 选配174 101A 主门关门继电器 1 控制柜175 101B 副门关门继电器 1 控制柜 选配 176 102A 主门开门继电器 1 控制柜177 102B 副门开门继电器 1 控制柜 选配二、LCA 无机房使用维护说明书前言本说明书主要说明无机房电梯的正确使用方法及维护要求。

各品牌无机房电梯手动救援方式无机房电梯，由于其自身结构与有机房电梯存在着较大差异，因此出现紧急情况时，具体操作的难度很大。

如何安全、方便地进行紧急操作是决定无机房电梯可行性的关键技术之一。

一般情况下紧急操作大致分为 2 种：一种是紧急电动运行；另一种是特殊情况下的手动紧急操作。

1 紧急电动运行操作无机房电梯紧急电动运行各生产厂家基本上采用蓄电池应急供电。

利用控制按钮将轿厢提起，待轿厢上升到平层区，控制柜内显示灯亮时方可开门等技术措施。

在实际检测工作中，针对上述控制结构，我们发现存在较多问题。

主要有以下几项：（1）蓄电池无电。

维修人员不能定期充电。

在主电路断电情况下即使拉开抱闸也无法正常使轿厢运行至平层区。

（2）蓄电池电解液泄漏。

备用蓄电池形同虚设不能使用。

（3）没有平层观察窗。

不易判断是否平层，不能直观观察轿厢位置。

（4）轿厢到达平层区指示不亮。

一般是控制柜内显示平层指示灯坏。

以上紧急电动运行存在的问题，我们认为是电梯生产厂家及维修单位在生产制造、安装时的疏忽及电梯维修、保养人员工作不到位所造成的。

只要制定一套针对无机房电梯紧急电动运行特点的规章制度（如定期检查备用蓄电池是否有电，开闸拉线是否过松、过紧，平层指示灯是否有效等等），加强管理，提高维修人员维修技术和责任心，就可以最大限度地解决上述问题。

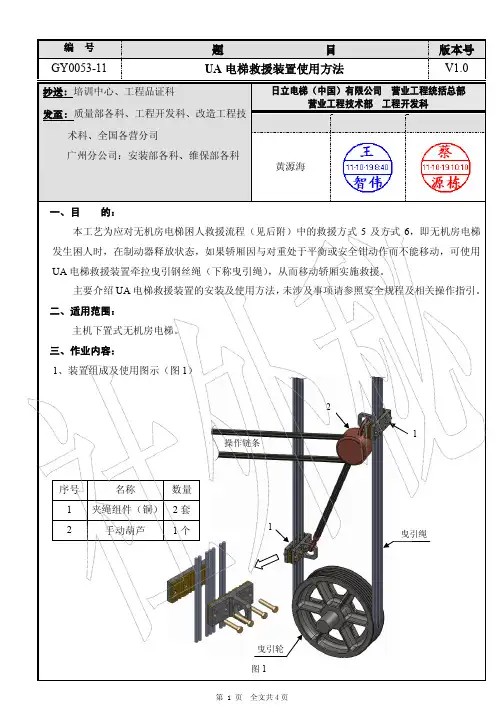

2 特殊情况下手动救援装置的结构及使用近几年，随着无机房电梯生产厂家的不断增多及安装使用数量的迅猛增加，无机房电梯在实际使用过程中时有发生下述问题。

（1）电梯运行中突然断电，且紧急电动运行装置也因各种原因没电。

轿厢制停在中间层，无法动作。

（2）电梯意外故障、轿厢冲顶后断电，紧急电动运行装置也因各种原因没电。

致使轿厢不能就近平层或是将轿厢拉至顶层平层区。

（3）电梯意外故障，轿厢冲顶后反弹使安全钳动作，致使轿厢制停在导轨上。

造成轿厢往上无空间，向下无法运行的状况（此问题只是个别现象，本文不予探讨）。

对于无机房电梯手动救援装置，由于该产品国家目前暂无统一标准规定，有时会因设计或维修、保养人员的疏忽使其存在不安全的因素。

无机房LCA救援说明
一、接到困人通知后，操作人到达现场后，判断确认轿厢位置（可以询问被困人员），到达被困楼层观察轿厢是否在门区位置，如果轿厢在门区位置上下不超过50cm时候可以直接把被困人员释放出来，如果轿厢超过50cm时候告知被困人员请等待。

到平层位置在释放出来。

二、如果轿厢超过50cm时，或者在隔层位置，需要松闸救援：1、到达顶楼打开外召唤面板、把380v电源切断。

2、打开SSW按钮（面板灯）、在打开BZW(蜂鸣器)。

3、打开BSW电气松闸开关。

4、同时按下BCR1+BCR2轿厢就可以向上运行，如果电梯轿厢没在平层位置时候蜂鸣器会长鸣，到达门区位置时蜂鸣器停止鸣叫。

5、电梯轿厢到达平层后用三角钥匙打开门把人释放出来。

6、被困人员全部释放出来后、把SSW 、BZW、BSW按钮恢复到OFF关的状态。

以上简易操作：断开380v→SSW →BZW→BSW→BCR1+BCR2→平层人释放出来后恢复以上开关。
