土钉墙边塔吊基础的设置[m]土钉墙[m]土钉墙在软土中应用[m][m][m]板式支护结构[m][m][m]大型环形支撑体系的应用：目前我国直径最大的单环环形支撑，——100m。
直径最大的双环环形支撑，——216m。
[m][m][m]全逆作法施工：第一步：开挖土方至地下室二楼楼板底标高[m]第二步：施工四周区域二楼楼板（形成支撑）[m]第三步：开挖四周区域土方至基坑底[m]第四步：施工四周区域地下室二层主体结构[m]第五步：开挖四周区域土方至基坑底[m]第六步：施工地下室三层主体结构[m]第七步：开挖中央区域土方至坑底[m]第八步：施工中央区域地下室二层三层主体结构[m]第九步：施工地下室一层主体结构[m]全逆作法——尚需解决的问题：1、立柱桩的承载力与沉降。
2、立柱桩的安装精度。
立柱[m][m][m]建筑深基坑支护发展：SMW（Soil Mixing Wall）工法施工1[m]SMW（Soil Mixing Wall）工法施工2SMW（Soil Mixing Wall）工法施3[m]SMW（Soil Mixing Wall）工法施工4[m]SMW（Soil Mixing Wall）工法施工5 [m]SMW（Soil Mixing Wall）工法施工6 [m]SMW（Soil Mixing Wall）工法施工7 [m]SMW（Soil Mixing Wall）工法施工8 [m]SMW（Soil Mixing Wall）工法施工9 [m]SMW（Soil Mixing Wall）工法施工10 [m]SMW（Soil Mixing Wall）工法施工11 [m]加筋水泥土[m][m][m][m][m][m]盖挖法[m][m][m][m]铣削钻筒状钻[m]扩底桩[m][m]套管螺旋钻机[m]套管螺旋钻机1套管螺旋钻机2。
名目1.1简易支护 (2)1.1.1短柱横隔板支撑 (2)1.1.2临时挡土墙支撑 (3)1.1.3斜柱支撑 (3)1.1.4锚拉支撑 (3)1.21.31.41.51.61.71.81.91.9.1无锚板桩 (10)1.9.2有锚板桩 (11)一、基坑支护工程为保证地下构造施工及基坑周边环境的安全，对基坑侧壁及周边环境承受的支挡加固与保护措施。
下是常用的基坑支护措施的简洁介绍1.1 简易支护放坡开挖的基坑，当部份地段放坡宽度不够时，可承受短柱横隔板支撑、临时挡土墙支撑等简易支护方法进展根底施工1.1.1 短柱横隔板支撑图3.1 短柱横隔板支撑示意图适用性：仅适用于局部地段放坡不够、宽度较大、对邻近建筑物没有特别要求的基坑使用。
1.1.2 临时挡土墙支撑图3.2 临时挡土墙支撑示意图适用性：仅适用于局部地段下部放坡不够、宽度较大，对邻近建筑物没有特别要求的基坑使用1.1.3 斜柱支撑图 3.3 斜柱支撑示意图先沿基坑边缘打设柱桩，在柱桩内侧支设挡土板并用斜撑支顶，挡土板内侧填土夯实。
适用于深度不大的大型基坑使用。
1.1.4 锚拉支撑图3.4 锚拉支撑示意图先沿基坑边缘打设柱桩，在柱桩内侧支设挡土板，柱桩上端用拉杆拉紧，挡土板内侧填土夯实。
适用于深度不大、不能安设横(斜)撑的大型基坑使用。
1.2排桩支护图 3.5 排桩支护现场图片开挖前在基坑四周设置砼灌注桩，桩的排列有间隔式、双排式和连续式。
施工便利、安全度好、费用低。
排桩构造：可依据工程状况为悬臂式支护构造、拉锚式支护构造、内撑式支护构造和锚杆式支护构造。
成桩方式：排桩包括钢板桩、钢筋混凝土板桩及钻孔灌注桩、人工挖孔桩等。
适用性：（1）列式排桩支护: 当边坡土质较好、地下水位较低时, 可利用土拱作用, 以稀疏的钻孔灌注桩或挖孔桩作为支护构造（2）连续排桩支护: 在软土中常不能形成土拱,支护桩应连续密排, 并在桩间做树根桩或注浆防水也可以承受钢板桩、钢筋混凝土板桩密排。
常见基坑支护结构形式，结构图及实景图解说一、概述1、基坑工程：建筑物或构筑物地下部分施工时，需开挖基坑，进行施工降水，同时要对基坑四周的建筑物、构筑物、道路和地下管线进行围护及监测，确保正常、安全施工。
这项涉及勘查、设计、施工、监理、监测、应急等内容的综合系统性工程称为基坑工程。
2、支护结构：基坑工程中采用的围护墙、支撑（或土层锚杆）、围檩、防渗帷幕、降排水等结构体系的总称。
3、深基坑：开挖深度超过5M（含5M）或深度虽未超过5M，但地质条件和周围环境及地下管线极其复杂的工程。
4、基坑安全等级：三个安全等级。
一级基坑：（1）软土地区基坑开挖深度大于8M。
（2）支护结构作为主体结构的一部分。
（3）在基坑开挖影响范围内有重要建（构）筑物或需严加保护的管线。
三级基坑：开挖深度小于5M，且周围环境无特殊要求。
二级基坑：除一级和三级以外的基坑。
二、基坑支护结构形式1、放坡开挖（坡率法）：利用土体自身的强度保持边坡不发生坍滑、移动、松散或不均匀下沉，达到边坡稳定。
关键是坡度i = H / L ，一般取1 : 0.5 — 1 : 2.0一般适用于杂填土、粘性土或粉性土，且环境条件允许的基坑。
2、土钉墙：由被加固土体、设置于土中的土钉体和挂钢筋网的喷射砼面板等共同作用形成的补强复合土体。
一般适用于：（1）稍密至中密状态的粉性土、砂土；（2）密实的碎石土层；（3）坚硬状态的含砾粘性土及风化岩层；（4）可塑至硬塑状态的一般粘性土；（5）素填土、人工杂填土；以上土层安全等级为二、三级的基坑。
注意：土钉墙在软粘土中（塘泥、淤泥、淤泥质粘土、淤泥质粉质粘土等）要严格控制，特别是周围环境要求较严的基坑点这 .☞免费下载施工技术资料。
3、复合土钉墙土方开挖前施打水泥搅拌桩、振动灌注桩、钢板桩、木桩等，然后按土钉墙的施工方法进行施工。
排桩复合土钉4、水泥重力式挡墙：水泥搅拌桩（旋喷桩）采用格栅形或连续形布置形成重力坝墙。
有时增加砼桩、钢板桩、毛竹等，以增强挡墙的强度。

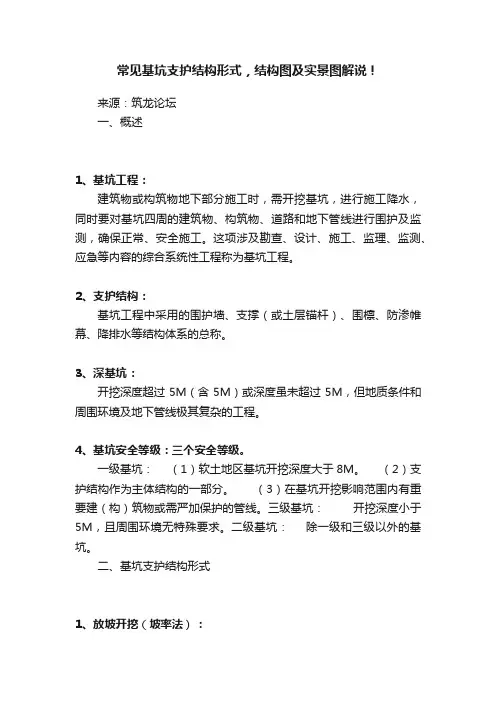

常见基坑支护结构形式，结构图及实景图解说！来源：筑龙论坛一、概述1、基坑工程：建筑物或构筑物地下部分施工时，需开挖基坑，进行施工降水，同时要对基坑四周的建筑物、构筑物、道路和地下管线进行围护及监测，确保正常、安全施工。
这项涉及勘查、设计、施工、监理、监测、应急等内容的综合系统性工程称为基坑工程。
2、支护结构：基坑工程中采用的围护墙、支撑（或土层锚杆）、围檩、防渗帷幕、降排水等结构体系的总称。
3、深基坑：开挖深度超过5M（含5M）或深度虽未超过5M，但地质条件和周围环境及地下管线极其复杂的工程。
4、基坑安全等级：三个安全等级。
一级基坑：（1）软土地区基坑开挖深度大于8M。
（2）支护结构作为主体结构的一部分。
（3）在基坑开挖影响范围内有重要建（构）筑物或需严加保护的管线。
三级基坑：开挖深度小于5M，且周围环境无特殊要求。
二级基坑：除一级和三级以外的基坑。
二、基坑支护结构形式1、放坡开挖（坡率法）：利用土体自身的强度保持边坡不发生坍滑、移动、松散或不均匀下沉，达到边坡稳定。
关键是坡度i = H / L ，一般取1 : 0.5 — 1 : 2.0一般适用于杂填土、粘性土或粉性土，且环境条件允许的基坑。
2、土钉墙：由被加固土体、设置于土中的土钉体和挂钢筋网的喷射砼面板等共同作用形成的补强复合土体。
一般适用于：（1）稍密至中密状态的粉性土、砂土；（2）密实的碎石土层；（3）坚硬状态的含砾粘性土及风化岩层；（4）可塑至硬塑状态的一般粘性土；（5）素填土、人工杂填土；以上土层安全等级为二、三级的基坑。
注意：土钉墙在软粘土中（塘泥、淤泥、淤泥质粘土、淤泥质粉质粘土等）要严格控制，特别是周围环境要求较严的基坑。
3、复合土钉墙土方开挖前施打水泥搅拌桩、振动灌注桩、钢板桩、木桩等，然后按土钉墙的施工方法进行施工。
排桩复合土钉4、水泥重力式挡墙：水泥搅拌桩（旋喷桩）采用格栅形或连续形布置形成重力坝墙。
有时增加砼桩、钢板桩、毛竹等，以增强挡墙的强度。
