DF6-50x9(P)型卧式多级耐腐蚀离心泵

ZDF6-50×6自平衡多级耐腐离心泵ZDF6-50×6自平衡多级耐腐离心泵概述：ZDF型自平衡多级耐腐离心泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，、是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

由于无平衡装置，即无平衡盘的园盘摩擦损失又无平衡回流损失，所以泵效率比同类别多级泵提高5-14%，同时彻底解决因平衡装置失效而导致平衡盘和平衡盘座的磨损或转子咬死等各种故障，大大延长泵的使用寿命。

多年的运行证明，该产品性能达到国际同类产品的先进水平。

供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

材质有HT200、QT600、304、304L、316L、317L、904L、CD4等各种材质可供用户选。

符合API6108th/API6109th/API61010th 标准设计，ZDF型自平衡多级耐腐离心泵密封系统按照API682第二版设计。

ZDF6-50×6自平衡多级耐腐离心泵参数：流量Q=6.3m3/h；扬程H=300m转速n=2950rpmZDF6-50×6自平衡多级耐腐离心泵用途：1.在工业用电站内给水输送2.在工业设备中的锅炉供水系统和冷凝水输送3.在石油，石油化工，煤化工，化学工业介质输送4.在剪切设备中的冷水输送5.在除氧化皮设备中的压力水输送6.在工业过程中的高压水生产7.化工工艺流程8.油田注水，矿山排水9.卤液采输10.压缩机、去氧化皮机、脱壳机等设备的水输送。

DF120-50*6型耐腐蚀卧式离心泵概述：DF120-50*6型耐腐蚀卧式离心泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：300米，流量Q：120m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

DF120-50*6型耐腐蚀卧式离心泵产品结构说明DF120-50*6型耐腐蚀卧式离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

DF120-50*6型耐腐蚀卧式离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

ZDF6-50×10自平衡多级耐腐离心泵ZDF6-50×10自平衡多级耐腐离心泵概述：ZDF型自平衡多级耐腐离心泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，、是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

由于无平衡装置，即无平衡盘的园盘摩擦损失又无平衡回流损失，所以泵效率比同类别多级泵提高5-14%，同时彻底解决因平衡装置失效而导致平衡盘和平衡盘座的磨损或转子咬死等各种故障，大大延长泵的使用寿命。

多年的运行证明，该产品性能达到国际同类产品的先进水平。

供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

材质有HT200、QT600、304、304L、316L、317L、904L、CD4等各种材质可供用户选。

符合API6108th/API6109th/API61010th 标准设计，ZDF型自平衡多级耐腐离心泵密封系统按照API682第二版设计。

ZDF6-50×10自平衡多级耐腐离心泵参数：流量Q=6.3m3/h；扬程H=500m转速n=2950rpmZDF6-50×10自平衡多级耐腐离心泵用途：1.在工业用电站内给水输送2.在工业设备中的锅炉供水系统和冷凝水输送3.在石油，石油化工，煤化工，化学工业介质输送4.在剪切设备中的冷水输送5.在除氧化皮设备中的压力水输送6.在工业过程中的高压水生产7.化工工艺流程8.油田注水，矿山排水9.卤液采输10.压缩机、去氧化皮机、脱壳机等设备的水输送。

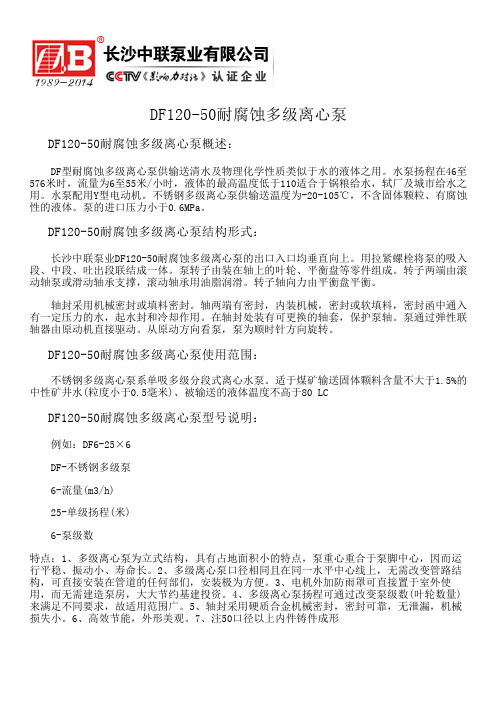

DF120-50耐腐蚀多级离心泵 DF120-50耐腐蚀多级离心泵概述： DF型耐腐蚀多级离心泵供输送清水及物理化学性质类似于水的液体之用。

水泵扬程在46至576米时，流量为6至55米/小时，液体的最高温度低于110适合于锅粮给水，轼厂及城市给水之用。

水泵配用Y型电动机。

不锈钢多级离心泵供输送温度为-20-105℃，不含固体颗粒、有腐蚀性的液体。

泵的进口压力小于0.6MPa。

DF120-50耐腐蚀多级离心泵结构形式： 长沙中联泵业DF120-50耐腐蚀多级离心泵的出口入口均垂直向上。

用拉紧螺栓将泵的吸入段、中段、吐出段联结成一体。

泵转子由装在轴上的叶轮、平衡盘等零件组成。

转子两端由滚动轴泵或滑动轴承支撑，滚动轴承用油脂润滑。

转子轴向力由平衡盘平衡。

轴封采用机械密封或填料密封。

轴两端有密封，内装机械，密封或软填料，密封函中通入有一定压力的水，起水封和冷却作用。

在轴封处装有可更换的轴套，保护泵轴。

泵通过弹性联轴器由原动机直接驱动。

从原动方向看泵，泵为顺时针方向旋转。

DF120-50耐腐蚀多级离心泵使用范围： 不锈钢多级离心泵系单吸多级分段式离心水泵。

适于煤矿输送固体颗料含量不大于1.5%的中性矿井水(粒度小于0.5毫米)、被输送的液体温度不高于80 LC DF120-50耐腐蚀多级离心泵型号说明： 例如：DF6-25×6 DF-不锈钢多级泵 6-流量(m3/h) 25-单级扬程(米) 6-泵级数特点：1、多级离心泵为立式结构，具有占地面积小的特点，泵重心重合于泵脚中心，因而运行平稳、振动小、寿命长。

2、多级离心泵口径相同且在同一水平中心线上，无需改变管路结构，可直接安装在管道的任何部们，安装极为方便。

3、电机外加防雨罩可直接置于室外使用，而无需建造泵房，大大节约基建投资。

4、多级离心泵扬程可通过改变泵级数(叶轮数量)来满足不同要求，故适用范围广。

5、轴封采用硬质合金机械密封，密封可靠，无泄漏，机械损失小。

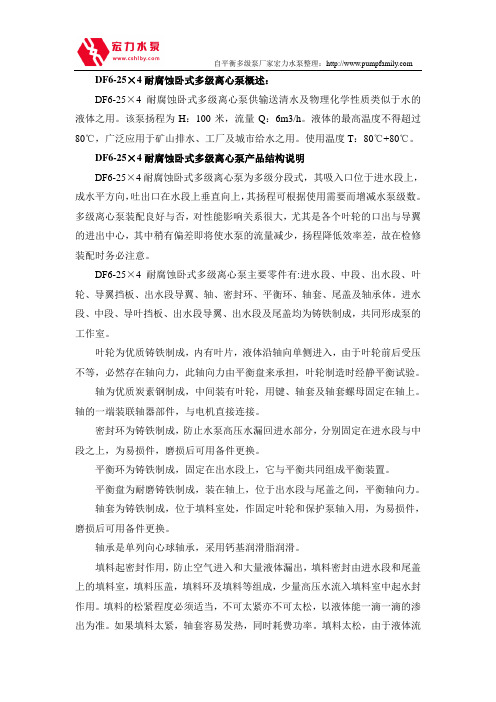

DF6-25×4耐腐蚀卧式多级离心泵概述：DF6-25×4耐腐蚀卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：100米，流量Q：6m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

DF6-25×4耐腐蚀卧式多级离心泵产品结构说明DF6-25×4耐腐蚀卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

DF6-25×4耐腐蚀卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

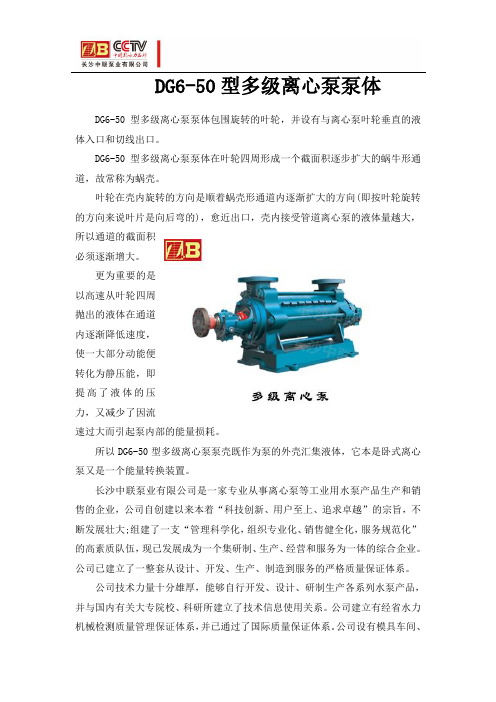

DG6-50型多级离心泵泵体DG6-50型多级离心泵泵体包围旋转的叶轮，并设有与离心泵叶轮垂直的液体入口和切线出口。

DG6-50型多级离心泵泵体在叶轮四周形成一个截面积逐步扩大的蜗牛形通道，故常称为蜗壳。

叶轮在壳内旋转的方向是顺着蜗壳形通道内逐渐扩大的方向(即按叶轮旋转的方向来说叶片是向后弯的)，愈近出口，壳内接受管道离心泵的液体量越大，所以通道的截面积必须逐渐增大。

更为重要的是以高速从叶轮四周抛出的液体在通道内逐渐降低速度，使一大部分动能便转化为静压能，即提高了液体的压力，又减少了因流速过大而引起泵内部的能量损耗。

所以DG6-50型多级离心泵泵壳既作为泵的外壳汇集液体，它本是卧式离心泵又是一个能量转换装置。

长沙中联泵业有限公司是一家专业从事离心泵等工业用水泵产品生产和销售的企业，公司自创建以来本着“科技创新、用户至上、追求卓越”的宗旨，不断发展壮大;组建了一支“管理科学化，组织专业化、销售健全化，服务规范化”的高素质队伍，现已发展成为一个集研制、生产、经营和服务为一体的综合企业。

公司已建立了一整套从设计、开发、生产、制造到服务的严格质量保证体系。

公司技术力量十分雄厚，能够自行开发、设计、研制生产各系列水泵产品，并与国内有关大专院校、科研所建立了技术信息使用关系。

公司建立有经省水力机械检测质量管理保证体系，并已通过了国际质量保证体系。

公司设有模具车间、铸造车间、大泵机加工车间;中、小泵机加工车间、装配车间、准备车间，具有强大的制造能力。

公司生产制造大型电站循环泵，大型电站冷凝泵、石油化工泵、多级泵、污水泵泥浆泵、自平衡多级泵、单级双吸中开泵、单级单吸离心泵等系列产品。

其中主营产品有多级泵、单级离心泵、不锈钢多级泵、油泵、卧式多级泵、双吸中开泵、自平衡多级泵、化工泵等。

/D46-50x9型卧式多级离心泵技术说明、厂家、价格一、D46-50x9型卧式多级离心泵概述：该系列泵系节段式多级离心泵，采用了国家推荐使用的高效节能水力模型，具有高效节能、性能范围广、运行平稳、低噪音、长寿命、安装维修方便等优点；通过改变泵的材质（或过流部件的材质）、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。

D型泵供输送不含固体颗粒、温度不高于80℃的清水或物理化学性质类似于清水的液体，适应于矿山和城市给排水工程使用。

泵的进口允许压力均不超过0.6MPa。

二、D46-50x9型卧式多级离心泵参数范围：流量：30-55m³/h扬程：92-666m三、D46-50x9型卧式多级离心泵型号说明46 -- 泵设计点流量为46m³/h50 -- 泵单级设计点扬程为50m9 -- 泵的级数为9级/四、D46-50x9型卧式多级离心泵结构说明：卧式多级离心泵主要由固定部分、转子部分、轴承和轴封四大部分组成；1、固定部分：主要由吸入段、中段、吐出段和导叶等组成，用穿杠将各段拉紧，构成工作室。

吸入口为水平方向，出口垂直向上；根据需要也可生产出入口垂直向上方向。

2、转子部分：主要由轴、叶轮、平衡盘、和轴套等组成。

轴将动力传递给叶轮使其工作；平衡盘用来平衡轴向力；轴上装有可更换的轴套以保护轴。

3、轴承部分：主要由轴承体、轴承和轴承压盖等组成，采用滚动轴承、干油润滑。

4、轴封：一般采用软填料密封，主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。

密封腔内通入有一定压力的水，起水封、水冷和水润滑作用。

泵内水封水一般来自泵内的压力水。

5、传动：泵通过联轴器由原动力直接驱动。

从原动机端看泵，泵为顺时针方向旋转。

/五、D46-50x9型卧式多级离心泵选型说明：1、泵的性能参见泵的性能表，表中所列参数为一个大气压下常温清水的试验性能。

输送油类等粘度大的介质时，需进行性能换算。

2、订货时需注明泵的型号、参数，以及输送介质的密度、温度、粘度、腐蚀性等。

DG6-50X8(P)型卧式多级锅炉给水泵用于输送不含固体颗粒、温度为20℃-210℃的清水或物理化学性质类似于清水的液体。

适用于中、低压和高压结水用。

1. 主要参数型号/参数：6-50x8(P)流量：3.75m3/h 、1.04L/s扬程：400m转速：2950r/min轴功率：1.95kw配带电动机：Y2-200L2-2效率：32%汽蚀量：3.0m叶轮直径：198mm泵的重量：313kg2. 主要用途●在工业设备中的锅炉供水系统和冷凝水输送●在石油化工，煤化工、化学工业介质输送●在剪切设备中的冷水输送●在除氧化设备中的压力水输送●在工业过程中的高压水生产●化工工艺流程●油田注水，矿山排水●卤液采输●压缩机、脱壳机等设备的水输送3. 工作原理泵轴在电动机的带动下旋转，对液体作功，使其能量增加，液体由吸入池经由泵的进水段、正叶轮、正导叶、中段、口、过渡管、次级进水段、反叶轮、反导叶、出水段的垂直源源不断的送出。

4.泵的结构泵为单吸或双吸进口的卧式节段式多级自平衡离心泵，泵的上或水平、排出口垂直向上布置。

●主要由进水段、中段、出水段、次级进水段、正导叶、反叶轮、轴、节流和减压装置、挡套、轴承体、过渡管等零强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水采用二硫化钼润滑脂金属面硬密封，转于由装在轴上的正置、反叶轮、轴套、轴承挡套等零件组成，轴承采用“固构，驱动端采用圆柱滚于轴承;末端采用角接触球轴承段、中段、出水段、次级进水段、正导叶、反导叶、过渡管●转子部分与固定部分之间装有密封环、导叶套等进行密封套的磨损程度己影响泵的工作性能时应厦时予以更换。

●轴的密封形式有机械密封和填料密封两种。

泵采用填料密置安放要正确，填料的松紧程度必须适当，以液体能滴种密封元件装在密封腔内，腔内要通入一定压力的水，起水作用。

在轴封处装有可更换的轴套，以保护泵轴泵可以在路的情况下更换轴承、密封。

●该系列泵通过弹性柱销联轴器或膜片联轴器由原动机直接向看，泵为顺时针方向旋转。

DF6-25×7耐腐蚀卧式多级离心泵概述：DF6-25×7耐腐蚀卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：175米，流量Q：6m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

DF6-25×7耐腐蚀卧式多级离心泵产品结构说明DF6-25×7耐腐蚀卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

DF6-25×7耐腐蚀卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
