卧式多级离心泵应用范围及工作条件

D型卧式多级离心泵使用说明书-CAL-FENGHAI.-(YICAI)-Company One1D、DG系列多级离心清水泵使用说明书河北高通泵业有限公司一、概述D、DG型泵系多级、节段式离心清水泵，适用于矿山、工厂及城市给水、排水用。

供输送不含固体颗粒及磨料。

不含悬浮物的清水，或物理化学性质类似于清水的其它液体。

被输送液体温度在-20℃~80℃。

二、型号说明1）例150D/DG30X5150—泵吸入口直径（mm）D、DG—多级、节段式离心清水泵30—单级扬程为30m5—泵级数为5级2）例D/DG 280-43X5D/DG—多级、节段式离心清水泵280—泵的流量（m3/h）43—单级扬程为43m5—泵级数为5级三、结构说明1、泵壳体部分泵壳体部分主要由轴承、前段、中段、后段、导叶等用螺栓联接成整体，前段吸入口中线呈水平线，后段吐出口中线与水平垂直。

2、转子部分转子部分主要由轴承及安装在轴上的叶轮、轴套、平衡盘等零件组成。

轴上零件用平键和轴套螺母紧固使之与轴成为一体。

整个转子由两端轴承支承在泵壳体上，转子部分的叶轮数目是根据泵的级数而定。

3、轴承部分本D、DG型泵轴承有滑动轴承和滚动轴承两种，按型号不同而定，均不承受轴向力。

泵在运行中应当允许转子部分在泵壳体中轴向游动，不能采用向心轴承。

4、泵的密封泵的前段、中段、后段之间密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间靠密封环、导叶套、填料密封，当密封环和导叶套的磨损程度已影响泵的工作和性能时应予及时更换。

5、平衡机构平衡机构由平衡环、平衡盘、平衡套等组成，平衡机构用于平衡泵的轴向力。

在下述操作程序中，请注意“警告”、“小心”、“注意”标记词，这些词旨在强调人身安全和恰当的操作方法及维修方面的重点，其词义解释如下：警告：操作程序、习惯等若违背，可能引起人身伤亡事故小心：操作程序、习惯等若违背，可能引起对设备的损坏注意：操作程序、条件等应引起高度重视四、到货检查到货后，应立即对设备进行验收，因装运引起的任何缺陷应立即报告给承运人。

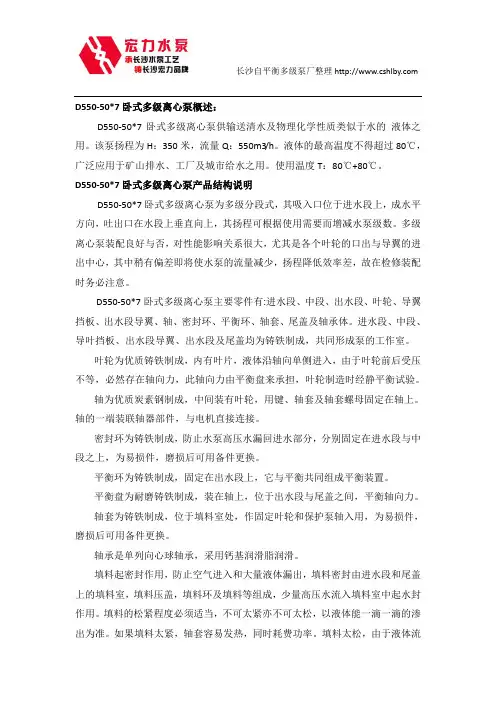

D550-50*7卧式多级离心泵概述：D550-50*7卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：350米，流量Q：550m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

D550-50*7卧式多级离心泵产品结构说明D550-50*7卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

D550-50*7卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

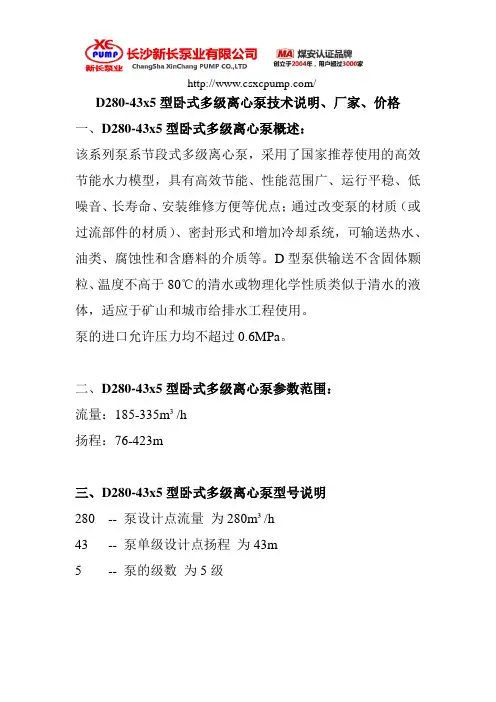

/D280-43x5型卧式多级离心泵技术说明、厂家、价格一、D280-43x5型卧式多级离心泵概述：该系列泵系节段式多级离心泵，采用了国家推荐使用的高效节能水力模型，具有高效节能、性能范围广、运行平稳、低噪音、长寿命、安装维修方便等优点；通过改变泵的材质（或过流部件的材质）、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。

D型泵供输送不含固体颗粒、温度不高于80℃的清水或物理化学性质类似于清水的液体，适应于矿山和城市给排水工程使用。

泵的进口允许压力均不超过0.6MPa。

二、D280-43x5型卧式多级离心泵参数范围：流量：185-335m³/h扬程：76-423m三、D280-43x5型卧式多级离心泵型号说明280 -- 泵设计点流量为280m³/h43 -- 泵单级设计点扬程为43m5 -- 泵的级数为5级/四、D280-43x5型卧式多级离心泵结构说明：卧式多级离心泵主要由固定部分、转子部分、轴承和轴封四大部分组成；1、固定部分：主要由吸入段、中段、吐出段和导叶等组成，用穿杠将各段拉紧，构成工作室。

吸入口为水平方向，出口垂直向上；根据需要也可生产出入口垂直向上方向。

2、转子部分：主要由轴、叶轮、平衡盘、和轴套等组成。

轴将动力传递给叶轮使其工作；平衡盘用来平衡轴向力；轴上装有可更换的轴套以保护轴。

3、轴承部分：主要由轴承体、轴承和轴承压盖等组成，采用滚动轴承、干油润滑。

4、轴封：一般采用软填料密封，主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。

密封腔内通入有一定压力的水，起水封、水冷和水润滑作用。

泵内水封水一般来自泵内的压力水。

5、传动：泵通过联轴器由原动力直接驱动。

从原动机端看泵，泵为顺时针方向旋转。

/五、D280-43x5型卧式多级离心泵选型说明：1、泵的性能参见泵的性能表，表中所列参数为一个大气压下常温清水的试验性能。

输送油类等粘度大的介质时，需进行性能换算。

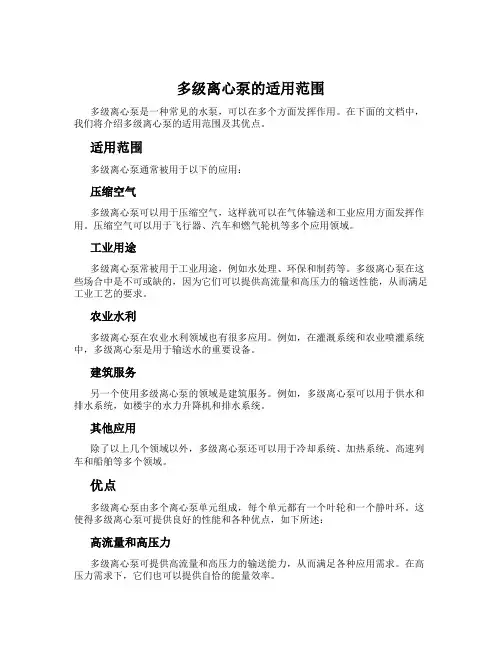

多级离心泵的适用范围多级离心泵是一种常见的水泵，可以在多个方面发挥作用。

在下面的文档中，我们将介绍多级离心泵的适用范围及其优点。

适用范围多级离心泵通常被用于以下的应用：压缩空气多级离心泵可以用于压缩空气，这样就可以在气体输送和工业应用方面发挥作用。

压缩空气可以用于飞行器、汽车和燃气轮机等多个应用领域。

工业用途多级离心泵常被用于工业用途，例如水处理、环保和制药等。

多级离心泵在这些场合中是不可或缺的，因为它们可以提供高流量和高压力的输送性能，从而满足工业工艺的要求。

农业水利多级离心泵在农业水利领域也有很多应用。

例如，在灌溉系统和农业喷灌系统中，多级离心泵是用于输送水的重要设备。

建筑服务另一个使用多级离心泵的领域是建筑服务。

例如，多级离心泵可以用于供水和排水系统，如楼宇的水力升降机和排水系统。

其他应用除了以上几个领域以外，多级离心泵还可以用于冷却系统、加热系统、高速列车和船舶等多个领域。

优点多级离心泵由多个离心泵单元组成，每个单元都有一个叶轮和一个静叶环。

这使得多级离心泵可提供良好的性能和各种优点，如下所述：高流量和高压力多级离心泵可提供高流量和高压力的输送能力，从而满足各种应用需求。

在高压力需求下，它们也可以提供自恰的能量效率。

适用范围广多级离心泵可以根据应用范围进行切换，适用于各种应用领域，包括工业、农业水利、建筑等领域。

可维护性高多级离心泵可以很容易地进行维护，其部件容易维修或更换，这大大延长了其使用寿命。

噪音低多级离心泵的噪音非常低，这是因为其高效的水力设计，能有效减少机器噪音的影响，保证人们在工作环境中的舒适度。

稳定性高多级离心泵的稳定性高，能够保持其性能，不会出现积水或气隙的问题。

结论多级离心泵是一种多用途、高性能和低噪声的输送设备。

由于它的广泛适用性和各项优点，它已被证明是一种非常有用的设备，满足各种输送需求。

（国内标准）GB多级离心水泵技术条件GB5659-1985多级离心水泵技术条件GB5659-85Technicalspecificationsformultistagecentrifugalpumps———————————————————————————————————————本标准适用于输送清水或物理及化学性质类似水的其他液体的多级离心水泵。

所输送的液体温度壹般不高于80°C。

用户如对产品有不同于本标准的要求时，按订货单和数据单［附录A（补充件）］执行。

本标准中使用的术语均于GB3216-82《离心泵、混流泵、轴流泵和旋涡泵试验方法》和GB3215-82《炼厂、化工及石油化工流程用离心泵通用技术条件》中有定义。

技术要求1.1泵的性能泵制造厂应确定产品的允许工作范围，且绘出性能曲线（扬程、效率、轴功率、汽蚀余量和流量的关系曲线）。

1.2泵的效率泵的效率应符合JB3560-84《多级离心水泵效率》的规定。

1.3泵的汽蚀余量(NPSH)泵的汽蚀余量应符合JB3562-84《离心泵、混流泵和轴流泵汽蚀余量》的规定。

1.4原动机1.4.1确定原动机功率应考虑下列因素：a.泵的工作点于性能曲线上的位置；b.且联使用的系统中只有壹台泵工作时，可能出现的工况；c.轴封的摩擦损失；d.传动损失；e.现场大气压情况。

图11.4.2原动机功率至少要等于图1所示的泵额定轴功率（横坐标）和纵坐标百分数的乘积。

1.5临界转速1.5.1于刚性轴的情况下，泵的工作转速n必须小于第壹临界转速nc1，应取：n<0.8nc11.5.2于挠性轴的情况下，泵的工作转速n必须大于第壹临界转速nc1，而小于第二临界转速nc1，应取：1.4nc1<n<0.7nc21.6平衡、振动和噪声1.6.1泵的振动测量和评价应符合JB/TQ380-84《泵的振动测量和评价方法》的规定。

通常采用附录B中G6.3级平衡法能够满足要求。

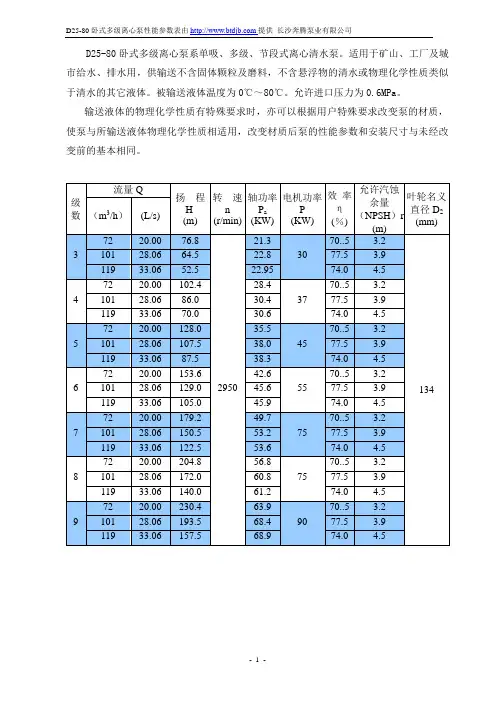

D25-80卧式多级离心泵性能参数表由提供长沙奔腾泵业有限公司
D25-80卧式多级离心泵系单吸、多级、节段式离心清水泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～80℃。

允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。

D泵外形尺寸图及外形尺寸表
D型泵法兰尺寸表
D型泵外形安装图（公用底座）D80-30型泵外形安装尺寸表
100D16型泵外形安装尺寸表
D25-50型泵外形安装尺寸表
D46-50型泵外形安装尺寸表
D85-67型泵外形安装尺寸表
D155-67型泵外形安装尺寸表
D型泵外形安装图（本身底座）
安装图）
200D43型泵外形安装尺寸表
8
安装图）
D85-67型泵外形安装尺寸表
安装图）
D155-67型泵外形安装尺寸表
8
安装图）
D280-43/84型泵外形安装尺寸表
8
安装图）
D280-65/84型泵外形安装尺寸表
8
安装图）
D450-60/84型泵外形安装尺寸表
8
安装图）。

卧式多级离心泵引言卧式多级离心泵是一种常见的工业设备，广泛应用于供水、排水、冷却循环和工业流程等领域。

它具有高效、节能、可靠性强等优点，因此在各个行业中得到了广泛的应用。

本文将对卧式多级离心泵的工作原理、结构特点、应用领域以及维护保养进行详细介绍。

一、工作原理卧式多级离心泵是一种通过叶轮和壳体之间运动的工作介质的动能转变为压力能的设备。

它由多个级别的叶轮和泵壳组成。

当泵的电机启动时，叶轮开始旋转，然后通过离心力将工作介质推出泵出口，从而实现了液体的输送。

在每个级别的叶轮中，液体被压缩，从而增加了泵的扬程和压力。

卧式多级离心泵一般采用平衡或反平衡式结构，以保证泵的稳定运行。

二、结构特点1. 泵壳：卧式多级离心泵的泵壳通常采用铸铁、不锈钢等材料制成，以保证泵的耐腐蚀性和耐用性。

同时，泵壳具有合理的结构设计，以减少泵内的水力损失和能耗。

2. 叶轮：卧式多级离心泵的叶轮一般采用叶片数目多、叶片形状合理的设计，以提高泵的效率和扬程。

叶轮的材质可以根据工作介质的特性进行选择，一般包括不锈钢、铸铁、铜合金等。

3. 机械密封：卧式多级离心泵通常采用机械密封来保证泵的密封性。

机械密封通常包括固定环、活动环、填料和密封润滑液等部分。

它们的合理选择和使用能够有效地防止泵内液体泄漏。

4. 电机：卧式多级离心泵的电机一般采用低噪音、高效率的设计，并且具有过热保护和防水性能等特点。

合适的电机能够提高泵的运行效率和稳定性。

三、应用领域卧式多级离心泵广泛应用于供水、排水、冷却循环和各种工业流程等领域。

具体的应用包括但不限于以下几个方面：1. 给水系统：卧式多级离心泵在城市给水系统中起到重要的作用。

它们能够将水从水源地抽送至各个供水站点，满足城市的日常用水需求。

2. 冷却循环：卧式多级离心泵在冷却循环系统中用于循环冷却介质，从而保持设备和工艺的稳定性。

例如，核电站、石油化工厂等都需要大量的冷却水进行循环。

3. 工业流程：卧式多级离心泵在各种工业流程中用于输送液体介质。

多级泵型号引言多级泵是一种常用的工业设备，用于将液体或气体通过多个泵体进行连续压力增加。

多级泵的设计和型号是按照其扬程和流量来确定的。

本文将介绍多级泵的常见型号及其应用。

一、垂直多级离心泵垂直多级离心泵是一种常见的多级泵型号，其特点是泵体垂直布置，叶轮轴和电机轴一致。

垂直多级离心泵适用于输送清水、海水、盐水、热水和化工液体等。

该型号的泵具有结构紧凑、占地面积小、运转平稳等特点，广泛应用于建筑、供水、消防、制冷、化工等领域。

二、潜水多级离心泵潜水多级离心泵是一种通过电机驱动并放置在液体中运行的泵型。

潜水多级离心泵通常采用不锈钢材质制成，抗腐蚀性能强。

该型号的泵广泛应用于石油、化工、食品、医药和排污等行业。

潜水多级离心泵具有节能、噪音低、维护方便等特点，适用于特殊工况和需要大流量的场合。

三、卧式多级离心泵卧式多级离心泵是一种水平安装的多级泵型号，其特点是泵体轴线水平与支座安装。

卧式多级离心泵适用于输送非腐蚀性液体，如水、油和化工液体等。

该型号的泵主要用于能源、冶金、石油、化工等行业的水循环系统中。

四、管道多级离心泵管道多级离心泵是一种泵体通过管道与电机连接的多级泵型号。

管道多级离心泵适用于输送清洁的、非腐蚀性液体，如水、油和热水等。

该型号的泵结构紧凑、安装方便，广泛应用于建筑、市政、供暖、冷却循环等领域。

五、污水多级离心泵污水多级离心泵是一种用于输送污水和液体含有颗粒物的泵型号。

污水多级离心泵通常采用不锈钢或铸铁材质制成，具有耐腐蚀性能好、排污能力强的特点。

该型号的泵广泛应用于城市排水、化工废水处理、船舶通水等领域。

六、选择多级泵型号的一些建议•根据工作流量和扬程要求选择适合的多级泵型号。

•根据液体性质和工作环境选择合适的多级泵材质。

•参考多级泵的运行效率和维护成本进行选择。

•根据工作要求和设备布局选择合适的安装方式。

结论多级泵是一种重要的工业设备，通过多个泵体的连续压力增加，实现液体或气体的输送。

卧式多级离心泵型号及参数1.DL型卧式多级离心泵DL型卧式多级离心泵是一种中等型泵，适用于输送清水及物理化学特性类似于清水的液体。

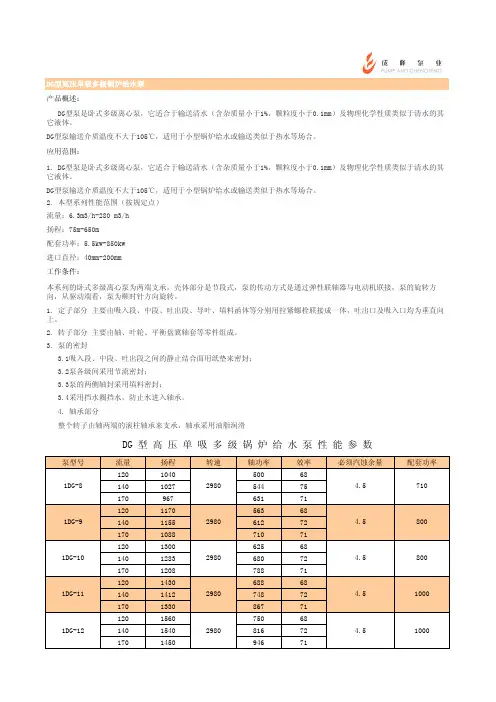

该泵的参数如下：-流量范围：6.3-400m³/h-扬程范围：50-1500m-额定功率：1.5-450kW- 额定转速：2900r/min- 进口直径：φ40-φ250mm- 出口直径：φ32-φ200mm2.DG型卧式多级锅炉给水泵DG型卧式多级锅炉给水泵是一种专用泵，主要用于锅炉给水系统的供水。

该泵的参数如下：-流量范围：6.3-700m³/h-扬程范围：50-1500m-额定功率：1.5-400kW- 额定转速：2900r/min- 进口直径：φ40-φ300mm- 出口直径：φ32-φ250mm3.D型卧式多级离心泵D型卧式多级离心泵适用于输送清水及物理化学特性类似于清水的液体，广泛用于工矿企业、城市供水及排水等领域。

该泵的参数如下：-流量范围：6.3-400m³/h-扬程范围：50-1500m-额定功率：1.5-450kW- 额定转速：970-2950r/min- 进口直径：φ40-φ250mm- 出口直径：φ32-φ200mm4.TSWA型卧式多级离心泵TSWA型卧式多级离心泵适用于输送纯净水及物理性质类似于纯净水的液体，广泛用于工业和城市供水、高层建筑增压供水、花园灌溉等。

该泵的参数如下：-流量范围：6.5-1200m³/h-扬程范围：15-780m-额定功率：5.5-1320kW- 额定转速：1480-2950r/min- 进口直径：φ100-φ400mm- 出口直径：φ65-φ300mm以上仅为几种常见的卧式多级离心泵型号及其参数，具体选型应根据实际需求和使用环境进行选择。

此外，还有一些其他型号的卧式多级离心泵可供选择，以满足不同领域和应用的需求。

D46-50卧式多级离心泵性能参数表由提供长沙奔腾泵业有限公司
D46-50卧式多级离心泵系单吸、多级、节段式离心清水泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～80℃。

允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。

D泵外形尺寸图及外形尺寸表
D型泵法兰尺寸表
D型泵外形安装图（公用底座）D80-30型泵外形安装尺寸表
100D16型泵外形安装尺寸表
D25-50型泵外形安装尺寸表
D46-50型泵外形安装尺寸表
D85-67型泵外形安装尺寸表
D155-67型泵外形安装尺寸表
D型泵外形安装图（本身底座）
安装图）
200D43型泵外形安装尺寸表
8
安装图）
D85-67型泵外形安装尺寸表
8
安装图）
D155-67型泵外形安装尺寸表
8
安装图）
D280-43/84型泵外形安装尺寸表
8
安装图）
D280-65/84型泵外形安装尺寸表
8
安装图）
D450-60/84型泵外形安装尺寸表
8
安装图）
11。

D46-50×6卧式多级离心泵概述：D46-50×6卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：300米，流量Q：46m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

D46-50×6卧式多级离心泵产品结构说明D46-50×6卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

D46-50×6卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

GB5659-1985多级离心水泵技术条件GB 5659-85Technical specifications for multistage centrifugal pumps———————————————————————————————————————本标准适用于输送清水或物理及化学性质类似水的其他液体的多级离心水泵。

所输送的液体温度一般不高于80°C。

用户如对产品有不同于本标准的要求时，按订货单和数据单［附录A（补充件）］执行。

本标准中使用的术语均在GB3216-82《离心泵、混流泵、轴流泵和旋涡泵试验方法》和GB3215-82《炼厂、化工及石油化工流程用离心泵通用技术条件》中有定义。

技术要求1.1泵的性能泵制造厂应确定产品的允许工作范围，并绘出性能曲线（扬程、效率、轴功率、汽蚀余量与流量的关系曲线）。

1.2泵的效率泵的效率应符合JB3560-84《多级离心水泵效率》的规定。

1.3泵的汽蚀余量(NPSH)泵的汽蚀余量应符合JB3562-84《离心泵、混流泵和轴流泵汽蚀余量》的规定。

1.4原动机1.4.1确定原动机功率应考虑下列因素：a.泵的工作点在性能曲线上的位置；b.并联使用的系统中只有一台泵工作时，可能出现的工况；c.轴封的摩擦损失；d.传动损失；e.现场大气压情况。

图11.4.2原动机功率至少要等于图1所示的泵额定轴功率（横坐标）与纵坐标百分数的乘积。

1.5临界转速1.5.1在刚性轴的情况下，泵的工作转速n必须小于第一临界转速nc1，应取：n<0.8nc11.5.2在挠性轴的情况下，泵的工作转速n必须大于第一临界转速nc1，而小于第二临界转速nc1，应取：1.4nc1<n<0.7nc21.6平衡、振动和噪声1.6.1泵的振动测量与评价应符合JB/TQ380-84《泵的振动测量与评价方法》的规定。

通常采用附录B 中G6.3级平衡法可以满足要求。

1.6.2泵的噪声测量与评价应符合JB/TQ381-84《泵的噪声测量与评价方法》的规定。

D卧式多级离心泵性能参
数表
The latest revision on November 22, 2020
200D43卧式多级离心泵系单吸、多级、节段式离心清水泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～80℃。

允许进口压力为0.6M P a。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相
D型泵法兰尺寸表
mm
D
8看外形安装图）
8看外形安装图）
8看外形安装图）
8看外形安装图）
8看外形安装图）
8
看外形安装图）
D450-60/84型泵外形安装尺寸表
8
看外形安装图）
200D43 卧式多级离心泵性能参数说明书
长沙泵业有限公司
2006.6。

【TSWA型卧式多级离心泵】产品:【TSWA型卧式多级离心泵】产品简介：TSWA型卧式多级离心泵是我公司在TSW型泵的基础上吸收国内外多种多级离心泵的优点改进而成的新一代产品,符合JB/T53058-93质量标准。

TSWA 型卧式多级离心泵供输送不含固体颗粒的清水及物理化学性质似于水的液体之用。

TSWA 型卧式多级离心泵主要用于高压给水、高层建筑给水，也可用于厂矿给排水。

TSWA 型卧式多级离心泵泵的流量从10~155 m3/h，扬程范围为15~300m,配套功率范围2.2~200kw，口径范围为50~150mmTSWA 型卧式多级离心泵介质使用温度不超过80℃【TSWA型卧式多级离心泵】型号意义：【TSWA型卧式多级离心泵】使用条件：1、适于输送清水及物理化学性质类似于清水的物质，其固体不溶物体积不超过单位体积0.1%，粒度≤2mm2、介质温度：-15℃~80℃；3、工作压力：系统压力≤3.0MPa;（即：系统压力=入口压力+泵工作时的压力≤3.0MPa）4、周围环境温度应低于40℃,相对湿度低于95%;5、由于本型泵主要部件均为铸铁材质，因此所输送介质应无强腐蚀性。

注：如介质带有细小颗粒或具强腐蚀性时，请在订货时说明，以便提供更为可靠之产品。

【TSWA型卧式多级离心泵】产品特点：1、TSWA型卧式多级离心泵结构紧凑，体积小，外形美观，占地面积小，节省建筑费用；2、TSWA型卧式多级离心泵的转子部件由两端的滚动轴承支撑，泵运行平稳；3、TSWA型卧式多级离心泵的进口为水平方向，出口为垂直向上布置，简化管路；4、TSWA型卧式多级离心泵的电机为卧式结构，便于维修。

【TSWA型卧式多级离心泵】主要用途：TSWA型卧式多级离心泵适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于宾馆、饭店娱乐场所的制冷、空调给水等。

【TSWA型卧式多级离心泵】结构图：序号名称材料序号名称材料序号名称材料序号名称材料1 联轴器HT200 7 导叶HT200 13平衡盘HT200 19 右轴承压盖HT2002 左轴承压盖HT200 8 中段HT200 14 填料体HT200 20 左轴承压盖Q2353 左轴承座HT200 9 末导叶HT200 15 右轴承座HT200 21轴承锡青铜4 左填料压盖HT200 10 出水段HT200 16 右填料压盖HT200 22 左轴承衬套Q2355 进水段HT200 11 平衡段HT200 17右填料轴套Q235 23 左填料轴套Q2356 叶轮HT200 12 平衡环HT200 18右轴承衬套Q235 24 轴45或2Cr13【TSWA型卧式多级离心泵】结构说明：1、TSWA型卧式多级离心泵为多级节段式结构，其吸入口为水平方向，吐出口为垂直向上布置，设有50、75、100、125、150等口径，用户根据流量、扬程的需求选择不同品径和级数的泵来得到满足；2、TSWA型卧式多级离心泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成，其结构设计合理；3、TSWA型卧式多级离心泵的转子部件由中碳钢轴、铸铁叶轮、平衡盘及轴套等组成，转子两端支承在干油润滑的滚动轴承上，由于叶轮极好的动静平衡及平衡盘的水力平衡作用，使得泵运行起来十分平稳，且噪声低、振动小。

卧式离心水泵型号参数卧式离心水泵是一种常见的工业设备，广泛应用于水处理、供水、排水、农田灌溉等领域。

不同型号的卧式离心水泵具有不同的参数，下面将对常见的几种型号进行介绍。

型号一：XBD卧式离心消防泵XBD卧式离心消防泵是一种专用于消防系统的泵，具有以下参数：1. 流量范围：2-1000L/s2. 扬程范围：5-200m3. 功率范围：0.37-160kW4. 进口直径：50-500mm5. 出口直径：32-400mm这种泵采用卧式结构，具有结构紧凑、运行平稳、噪音低等特点，适用于各种消防系统的供水。

型号二：IS卧式单级单吸离心泵IS卧式单级单吸离心泵是一种广泛应用于工农业生产和城市供水排水的常用泵，参数如下：1. 流量范围：1.5-600L/s2. 扬程范围：5-125m3. 功率范围：0.55-400kW4. 进口直径：50-600mm5. 出口直径：32-500mm这种泵结构简单，运行可靠，适用于输送清水或物理化学性质类似于清水的液体。

型号三：DL卧式多级离心泵DL卧式多级离心泵是一种适用于供热、供暖、供水等系统的泵，具有以下参数：1. 流量范围：3.75-840L/s2. 扬程范围：50-1500m3. 功率范围：1.5-1800kW4. 进口直径：40-300mm5. 出口直径：25-200mm这种泵采用多级结构，能够提供较高的扬程，适用于长距离输送或高层建筑供水。

型号四：S卧式双吸离心泵S卧式双吸离心泵是一种用途广泛的大型泵，参数如下：1. 流量范围：68-30000L/s2. 扬程范围：6-180m3. 功率范围：22-5000kW4. 进口直径：150-1800mm5. 出口直径：100-1600mm这种泵具有双吸结构，能够提供较大的流量和较低的扬程，适用于大型供水工程和工业系统。

总结：卧式离心水泵的型号参数有很多种，每种型号适用于不同的工农业生产和城市供水排水需求。

在选择使用时，需要根据具体的工程要求和性能参数进行合理的选择。
