地质观测与编录流程

地质观测与编录规范（一）地质编录基本要求1. 地质编录必须真实、客观、全面。

对地质现象要认真、细致、全面地观察研究。

编录中应明确区别开实际观测资料与推断解释资料。

2. 原始地质编录应随工作进展逐日或随施工进展及时进行。

原始地质资料和数据应按规定要求及时录入计算机系统。

3. 原始地质编录的图、表、文字说明必须互相对应、吻合、一致，整洁、美观、字迹规整，用字规范。

4. 原始地质编录应使用符合质量要求的量具、和绘图工具。

量具必须按有关国家标准定期检验，检验报告应与原始地质编录一同归档上交。

5. 原始地质编录时，可先作野外手图。

手图上可简化某些要素，用临时代号、简单的注记等代替；待进行室内整理时，再按要求转绘成清图，清图即作为原始资料保存。

（二）钻孔原始地质编录1. 钻孔原始地质编录是在钻探施工现场通过对钻探取得的岩、矿（包括岩屑、岩粉）进行观察，并对观察过程及所揭示的地质现象进行真实、准确的记录。

2. 编录人员应熟悉矿区的基本地质特征，包括地层及分布状况、岩性组合特征、矿产种类及矿层（体）赋存状态、褶皱、断裂、矿带分布及特征、矿区岩矿层划分单元等；了解和熟练掌握原始编录的有关规定、程序、要求、方法等；了解钻孔施工设计。

3. 编录人员应根据勘查区设计报告编写“钻孔地质技术设计书”，并在工程施工前交与钻探施工人员。

4. 编录前，编录人员应详细检查核对钻探原始记录班报表，包括：孔深校正及弯曲度测量记录表、钻孔简易水文地质观测记录表、“岩矿心≥10cm回次总长（m）等数据等是否齐全、准确；岩心箱编号和岩心长度及编号是否正确，岩矿心摆放有无拉长现象，顺序是否颠倒，岩心是否用清水冲洗等；岩心签上面填写的数据是否齐全、准确，和钻探原始记录班报表上的数据是否一致；岩心采取率是否符合设计要求等。

并配合施工单位搞好质量管理工作，发现问题应要求施工单位立即采取补救措施。

5. 地质编录时，应记录钻探原始记录班报数据，由浅入深，依次将每一个回次编号、起止孔深、进尺、岩心长、残留岩心、采取率等记录在“钻孔原始记录表”的回次进尺及岩矿心栏目内。

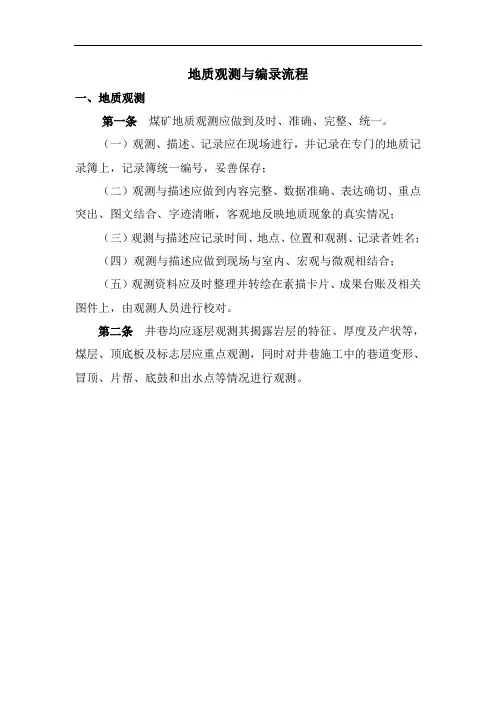

地质观测与编录流程
一、地质观测
第一条煤矿地质观测应做到及时、准确、完整、统一。

（一）观测、描述、记录应在现场进行，并记录在专门的地质记录簿上，记录簿统一编号，妥善保存；
（二）观测与描述应做到内容完整、数据准确、表达确切、重点突出、图文结合、字迹清晰，客观地反映地质现象的真实情况；
（三）观测与描述应记录时间、地点、位置和观测、记录者姓名；
（四）观测与描述应做到现场与室内、宏观与微观相结合；
（五）观测资料应及时整理并转绘在素描卡片、成果台账及相关图件上，由观测人员进行校对。

第二条井巷均应逐层观测其揭露岩层的特征、厚度及产状等，煤层、顶底板及标志层应重点观测，同时对井巷施工中的巷道变形、冒顶、片帮、底鼓和出水点等情况进行观测。

地质勘探硐编录方法
地质勘探硐的编录方法主要采用“两壁一顶压顶展开法”。

以下是详细步骤：
1. 坑道的顶壁下压，两壁向外张开，使三个壁构成一个平面。

2. 通过布置在顶壁上的基线，现场测量坑道左壁、右壁与顶壁上的各地质编录要素（分层界线、产状、标本及样品位置等）与基线的相对位置。

3. 按比例缩小后描绘到坐标纸的相对位置上，成为一张真实地反映坑道中各种地质现象的坑道左壁、右壁与顶壁展开图。

4. 必要时，还需跟随工程施工进度及时编绘坑道掌子面上的地质现象。

5. 坑道左壁、右壁与顶壁在素描图上的位置：按比例缩小后，左壁绘于素描图上方，顶壁绘于素描图中间，右壁绘于素描图下方。

6. 素描图可按规则与不规则两种方法绘制。

规则绘制时，三个壁相互平行，两壁高度与顶壁宽度取平均值绘制；不规则绘制时，三个壁之间应留1cm
以上间隔（以便标注产状、样号等），顶壁按正投影绘成弯曲的条带状。

掌子面可绘于左壁上部或顶壁右侧。

如需更多关于地质勘探的信息，可以阅读相关书籍或请教专业人士。

地质观测工作业操作规程模版一、引言地质观测是地质调查和矿产资源勘探工作中至关重要的一环。

通过地质观测，能够获取地质信息，了解地质构造和地质现象的分布情况，为地质评价、资源勘探和工程建设提供可靠的依据。

地质观测工作的规范化操作对于确保数据的准确性和可靠性具有重要意义。

本文将阐述地质观测工作的操作规程模版。

二、前期准备1. 制定观测计划在进行地质观测前，需要根据调查任务的要求制定观测计划。

观测计划应明确观测内容、观测方法、观测区域和观测时间等相关事项。

2. 确定观测区域在制定观测计划的基础上，需要明确具体的观测区域。

观测区域的确定应结合调查任务的需要和地质背景进行综合考虑。

3. 编制观测工具和材料清单根据观测计划和观测任务的需要，编制相应的观测工具和材料清单。

观测工具和材料的选择应符合观测要求，保证操作的准确性和可靠性。

4. 培训观测人员在进行地质观测之前，需要对相关人员进行培训，确保其具备必要的操作技能和知识。

培训内容应包括观测方法、观测仪器的使用和维护等方面。

三、地质观测操作1. 准确记录观测数据在进行地质观测时，观测人员应准确记录观测数据。

记录方式可以采用手工记录或电子记录等形式，但需保证记录的准确性和完整性。

2. 正确使用观测仪器在进行地质观测时，观测人员应严格按照使用说明书正确使用观测仪器。

在使用过程中，需注意观测仪器的操作方法和维护要求，确保使用的准确性和可靠性。

3. 统一观测操作方法在地质观测中，需统一观测操作方法，以确保观测数据的可比性。

观测操作方法应符合地质观测的规范要求和操作流程。

4. 注意观测环境和安全在进行地质观测时，观测人员应注重观测环境和安全问题。

在观测环境较为恶劣的情况下，需采取必要的防护措施，确保人身安全和观测设备的正常运行。

四、数据分析和报告编制1. 数据分析在获取观测数据后，观测人员应进行数据分析，并结合观测目的和观测结果进行合理的解释和评价。

数据分析应严谨科学，并参考现有的地质知识和研究成果。

地质测量科工作程序一、地质工作程序1、资料提交→有关部门提出委托书→总工程师签字→地测科接受→收集、分析材料→提出三书、剖面→科长审提→总工程师签字→提交有关部门→对比总结。

2、地质问题处理→发现问题→现场收集资料→提出方案→领导汇报。

3、资料收集→整理→上图、上账。

二、测量工作程序接受任务→审核图纸→引入起算数据→中腰线及导线标定、延伸→计算成果→上图→交换图→提交有关部门→贯通测量→现场标定贯通中腰线→向有关部门下发贯通通知书→巷道贯通→中型→贯通技术总结→贯通台帐→成果台帐→资料整理入档。

三、防治水工作程序分析资料→编制探放水设计、措施→矿总工审批→报局审批→组织实施→现场验收→合格→不合格→区队整改再验收→探水→分析提出恢复掘进通知书→会审→掘进队进巷→再次验收→水情消除→总结。

XXXX煤矿施工图设计技术交底与图纸会审1 目的为了使施工单位熟悉设计图纸，了解工程设计特点和设计意图，掌握工程关键部分的质量要求，同时，也为了减少图纸中的差错，发现潜在的质量问题，特制定本制度。

2 定义2.1 设计交底：是指设计单位对其所提交的图纸向建设单位、施工单位及监理单位进行有计划、有系统的技术交底说明。

2.2 施工图纸会审：是指建设单位、监理公司及施工单位在收到施工图图纸后，分专业对施工图纸进行详细阅审，并提出书面意见的过程；施工单位派专业人员参加设计交底会，以便全面了解设计意图并审查其可操作性。

2.3 参与会审：是指设计单位必须派该项目主设计人及指定的各专业工地代表出席；监理公司应参加由建设单位组织的设计技术交底会，并在收到正式施工图纸后，组织现场相关专业技术人员会审图纸，提出审图意见；凡直接涉及设备制造厂家的工程项目及施工图，视具体情况由组织者邀请制造厂家代表到会，与设计单位代表一起进行技术交底与图纸会审。

3 技术交底及图纸会审的条件3.1 设计单位必须提交完整的正式施工图纸；对施工单位急需的重要的分项专业图纸，必要时也可提前交底与会审，但在成套图纸到达后应再统一交底与会审。

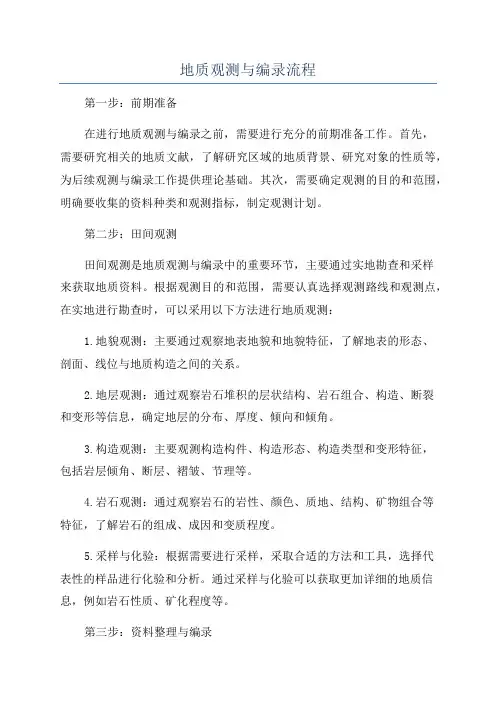

地质观测与编录流程第一步：前期准备在进行地质观测与编录之前，需要进行充分的前期准备工作。

首先，需要研究相关的地质文献，了解研究区域的地质背景、研究对象的性质等，为后续观测与编录工作提供理论基础。

其次，需要确定观测的目的和范围，明确要收集的资料种类和观测指标，制定观测计划。

第二步：田间观测田间观测是地质观测与编录中的重要环节，主要通过实地勘查和采样来获取地质资料。

根据观测目的和范围，需要认真选择观测路线和观测点，在实地进行勘查时，可以采用以下方法进行地质观测：1.地貌观测：主要通过观察地表地貌和地貌特征，了解地表的形态、剖面、线位与地质构造之间的关系。

2.地层观测：通过观察岩石堆积的层状结构、岩石组合、构造、断裂和变形等信息，确定地层的分布、厚度、倾向和倾角。

3.构造观测：主要观测构造构件、构造形态、构造类型和变形特征，包括岩层倾角、断层、褶皱、节理等。

4.岩石观测：通过观察岩石的岩性、颜色、质地、结构、矿物组合等特征，了解岩石的组成、成因和变质程度。

5.采样与化验：根据需要进行采样，采取合适的方法和工具，选择代表性的样品进行化验和分析。

通过采样与化验可以获取更加详细的地质信息，例如岩石性质、矿化程度等。

第三步：资料整理与编录在田间观测结束后，需要将观测所获得的资料进行整理和编录。

这一步骤主要包括以下几个工作：1.资料整理与分类：将野外观测获得的资料进行整理和分类，包括地质地貌图、野外记录、观测数据等。

在整理过程中，可以使用地质软件进行数据处理和图像制作，使观测数据可视化。

2.数据分析与解读：根据观测数据和文献资料进行分析和解读，进一步理解地质现象和地质过程，并形成综合性的地质报告或地质图。

3.编录与存档：将整理后的资料编录，建立完善的地质档案，确保资料的安全保存和后续使用。

地质观测与编录流程是一个系统性的工作，需要严谨的科学态度和精细的观测技术，通过这一流程可以获取详细的地质信息，为地质学研究和地质灾害预测提供基础数据。

工程地质钻孔观测与编录内容钻孔观测与编录是钻进过程的详细文字记载,也是岩土工程钻探最基本的原始资料。

因此在钻进过程中必须认真、细致地做好观测与编录工作,以全面、准确地反映钻探工程的第一性地质资料。

钻孔观测与编录的内容包括1.岩心观察、描述和编录对岩心的描述包括地层岩性名称、分层深度、岩土性质等方面。

不同类型的岩土其岩性描述内容为(1)碎石土:颗粒级配;粗颗粒形状、母岩成分、风化程度,是否起骨架作用;充填物的成分、性质、充填程度;密实度;层理特征。

(2)砂类上:颜色;颗粒级配;颗粒形状和矿物成分;湿度;密实度;层理特征(3)粉土和粘性土:颜色;稠度状态;包含物;致密程度;层理特征。

(4)岩石:颜色;矿物成分;结构和构造;风化程度及风化表现形式,划分风化带;坚硬程度;节理、裂隙发育情况,裂隙面特征及充填胶结情况,裂隙倾角、间距,进行裂隙统计。

必要时作岩心素描。

作为文字记录的辅助资料是岩土心样。

岩土心样不仅对原始记录的检查核对是必要的,而且对施工开挖过程的资料核对,发生纠纷时的取证、仲裁,也有重要的价值。

因此应在一段时间内妥善保存。

目前已有一些工程勘探单位用岩心的彩色照片代替实物。

全断面取心的土层钻孔还可制作土心纵断面的揭片,便于长期保存。

通过对岩心的各种统计,可获得岩心采取率、岩心获得率和岩石质量指标(RQD)等定量指标。

岩心采取率是指所取岩心的总长度与本回次进尺的百分比。

总长度包括比较完整的岩和破碎的碎块、碎屑和碎粉物质。

岩心获得率是指比较完整的岩心长度与本回次进尺的百分比。

它不计入不成形的破碎物质。

岩石质量指标(RQD)是指在取出的岩心中,只选取长度大于10cm 的柱状岩心长度与本回次进尺的百分比。

其计算和等级划分如下图所示。

岩石质量指标是岩体分类和评价地下洞室围岩质量的重要指标。

该指标只有在统一标准的钻进操作条件下才具有可比性。

按照国际通用标准,应采用直径75mm(N型)双层岩心管金刚石钻头的钻具。

地质编录的步骤
1.准备工作：
（1）设定调查区域；
（2）调查目标、确定地质调查的要求；
（3）设定比例尺；
（4）收集现有的地质调查成果或资料；
（5）设定地质调查技术标准；
（6）设定调查方法、技术要求；
（7）准备好地质编录系统等地质调查所需的实物和资料；
（8）安排仪器和设备的维护、校准等。

2.现场调查：
（1）布设调查线，以符合地质调查目标的要求；
（2）地形找点，勘察地形变化；
（3）找探钻孔点位、测点位，此过程中会录取地质岩心、测斜和测量等数据；
（4）完成勘探记录表，将当地地质特征进行可视化描述；
（5）测量并记录调查结果，汇总数据并做成调查报告；
（6）查阅所采集和现有的地质环境功能信息，完成地质编录。

3.数据分析：
（1）建立地质模型，仿真地质构造、物质流动及各种物理现象；
（2）对地质调查成果、已发表调查记录及相关资料进行分析处理；（3）按照系统规律、标准文件格式，将调查结果进行归档录入；（4）使用计算机软件，管理、分析、可视化和模拟地质数据；
（5）绘制地质图等数据图以及地质调查报告，将结果汇编地质性状特征；
（6）按照规定的文件结构，归档地质信息系统化的文件。

4.整理记录：
（1）检查所参与调查者填表记录记录的方法、格式及质量；
（2）统计、分析数据，同时检查数据尺度和单位；
（3）比较和添加未录入的调查数据；
（4）将地质调查记录内容归入不同的表格；
（5）按照规定的文件格式，整理地质调查报告；
（6）备档，保存调查文件；
（7）使用合适的地质编录系统，编录整理地质现象信息；
（8）按照要求，完成地质编录的审查报告。

地质观测工作业操作规程地质观测工作是地质学研究的基础和重要组成部分，是了解地质构造、岩矿组成、地层特征等地质信息的重要手段。

本文将详细介绍地质观测工作的操作规程，包括观测前的准备工作、观测过程中的操作要点和注意事项，以及观测后的资料处理和分析。

一、观测前的准备工作（一）理论知识准备在进行地质观测工作之前，观测人员应具备必要的地质学知识，了解观测对象的基本特征和研究要求，熟悉所使用的观测仪器的原理、使用方法和注意事项。

（二）观测仪器准备根据观测对象的不同，选择适当的观测仪器。

观测仪器应经过校验和调整，确保其测量值的准确性和可靠性。

观测仪器的保养和维护工作也应提前完成，确保其正常运行。

（三）观测现场准备在进行地质观测之前，需要选择合适的观测地点，并对其进行勘查。

勘查工作主要包括查看地形地貌、了解地质背景、确认观测对象的位置和分布情况等。

还需要对现场环境进行评估，判断是否需要采取特殊保护措施。

二、观测过程中的操作要点和注意事项（一）测量方法和技术根据观测对象的特点和要求，选择合适的测量方法和技术。

在进行观测过程中，应按照规定的步骤和程序进行操作，保持仪器的稳定和准确性。

对于涉及测量误差的参数，如测量角度、长度等，应及时记录误差范围，并在后续的数据处理中进行修正。

（二）数据记录与保存在进行观测过程中，应及时记录观测数据，并注意记录相关的环境参数，如温度、湿度、风向等。

观测数据应以清晰、准确的方式记录，并用数字化方式保存，以便于后续的数据处理和分析。

（三）安全操作地质观测工作常常需要在较为复杂的自然环境中进行，因此，观测人员需要具备一定的安全意识，注意自身的安全和保护观测仪器的安全。

在进行观测之前，应熟悉所在地区的安全规定和应急措施，并做好相应的安全准备工作。

三、观测后的资料处理和分析（一）数据校核观测结束后，应对观测数据进行校核和验证，确保数据的准确性和可靠性。

对于存在异常值或误差较大的数据，应进行数据修正或重新观测。
