振动筛分机结构的优化设计与动力学分析引言振动筛分机是一种常用的固体物料分离设备，广泛应用于矿山、建筑材料、化工等行业。
其主要原理是通过振动力将物料进行筛分，以达到不同颗粒大小的分离。
本文将探讨振动筛分机的结构优化设计和动力学分析，以期提升其工作效率和使用寿命，满足生产需求。
一、振动筛分机结构优化设计1.工作原理振动筛分机的工作原理是通过激振器产生的振动力将物料进行筛分。
传统的振动筛分机结构通常由筛箱、筛网、弹簧支撑、激振器等部分组成。
然而，这种结构存在着一些问题，如振动不稳定、易损件寿命短等。
因此，进行结构优化设计十分必要。
2.结构优化方案结构优化的关键是改善振动筛分机的工作稳定性和使用寿命。
一种常见的优化方案是采用新型的振动器，如气弹簧振动器或电动振动器。
这些振动器具有振动稳定、无噪音、使用寿命长等优点，可以显著改善振动筛分机的工作效率和可靠性。
此外，还可以考虑引入阻尼装置，以减少振动筛分机的共振现象。
阻尼装置可以通过在筛箱和支撑结构之间安装阻尼垫或阻尼弹簧来实现，有效地减小共振幅值，提高筛分效果。
3.材料选择振动筛分机的材料选择也是结构优化的关键。
由于振动筛分机在工作过程中需要承受较大的振动力和冲击力，因此优选高强度、耐磨、耐腐蚀的材料十分重要。
常见的选择包括高强度合金钢、不锈钢等。
二、振动筛分机动力学分析1.数学模型建立对于振动筛分机的动力学分析，需建立相应的数学模型。
振动筛分机可视为一个多自由度的振动系统，可以通过运动方程和边界条件建立其数学模型。
2.系统参数计算系统参数的计算是动力学分析的基础。
主要包括筛箱的质量、弹簧刚度、阻尼系数等。
这些参数的准确计算对于分析振动筛分机的动态特性具有重要意义，可通过实验测试或仿真计算获得。
3.振动特性分析通过求解振动筛分机的运动方程，可以得到其振动特性，如共振频率、振幅、加速度等。
这些特性对于筛分过程的控制具有重要意义，可以帮助优化筛分机的结构参数和工作条件。
有效措施提高振动筛筛分效率——全面总结!振动筛是一种常用的固体物料筛分设备，广泛应用于冶金、矿山、煤炭、建材、化工等行业。
提高振动筛筛分效率可以有效提高生产效率和产品质量。
以下是一些有效的措施来提高振动筛筛分效率的总结：1.优化振动筛结构：对振动筛结构进行优化改进可以提高筛分效率。
可以通过改变振动筛的振幅、振频和倾角等参数来达到最佳筛分效果。
合理设计筛分面积和开孔率，保证物料有足够的接触面积和流通空间，以增加有效筛分面积。
2.选用合适的筛网：筛网是振动筛的重要组成部分，不同物料的筛分粒度要求不同，需要选择合适的筛网规格。
同时，筛网的表面要光滑平整，不得有破损和变形，以保证物料的均匀分布和顺畅通过。
3.控制物料的进料速度：合理的进料速度可以保证物料在筛孔上停留的时间适中，避免物料堵塞和积压。
可以通过调节进料量和进料速度等方式进行控制，确保物料均匀分布在筛面上。
4.加强清洁维护：定期对振动筛进行清洗和维护，保持其工作状态良好。
清除堵塞的筛孔，清理和更换破损的筛网，清除积聚在筛面上的物料和杂质，确保物料的通畅通过和筛分效果。
5.优化筛网清理方式：筛网清理对振动筛的正常工作和筛分效率有重要影响。
传统的人工清理方式效率低且较为繁琐，可以考虑使用自动清网装置进行清理，如气流清网装置、超声波清网装置等，提高清网效率和效果。
6.合理控制振动参数：合理控制振动筛的振幅和振频可以达到最佳筛分效果。
过大的振幅会导致物料起跳，减小物料在筛孔上停留的时间，从而影响筛分效率；过小的振幅会导致物料减速，难以通过筛网。
合理控制振动筛的振幅和振频，提高筛分效率。
7.优化物料的湿度和粘度：物料的湿度和粘度对振动筛的筛分效率有较大影响。
对于湿度较高和粘度较大的物料，可以采取预处理措施，如干燥、加热等，将物料的湿度和粘度减小，提高筛分效率。
8.采用筛分辅助装置：在振动筛使用过程中，可以根据物料特点和筛分要求，适当采用一些辅助装置来提高筛分效率。

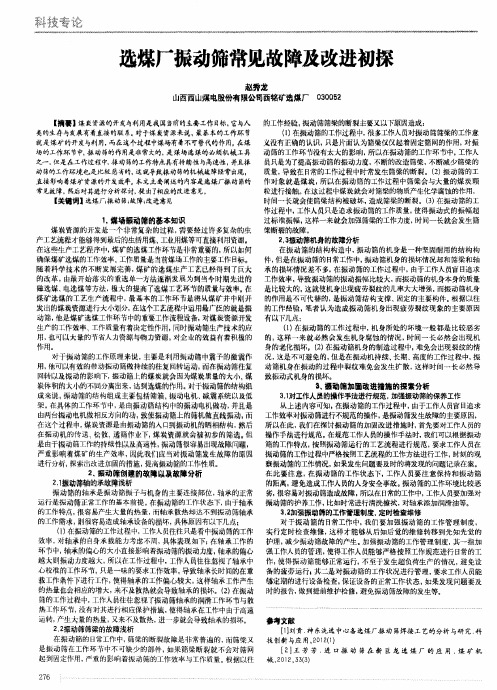

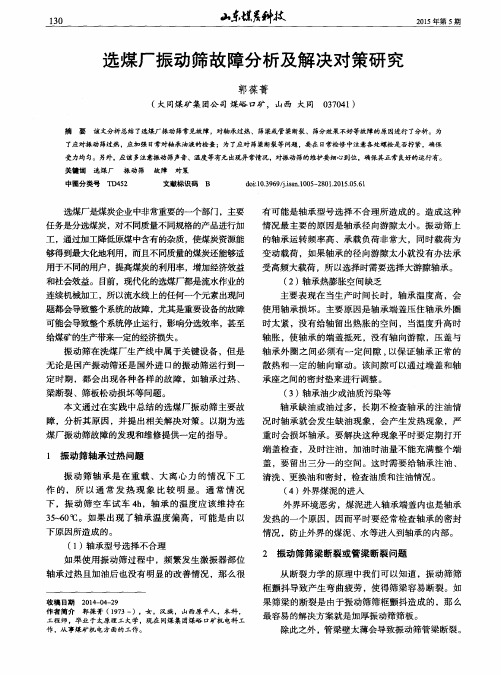

不合理，会造成轴承长期在重负荷偏心作用振动筛作为选煤厂重要的分选设备，下运动，促使轴承散发大量的热，热量不及其正常运行是确保煤炭高效洗选的关键。
时释放，会造成轴承油脂和密封失效，外界本文从筛条断裂、轴承损坏、侧板开裂等微细固体颗粒会进入轴承内部造成轴承磨多个方面阐述了振动筛常见故障和处理、损，受损轴承需及时更换，否则会造成振动改进方法，为提高振动筛使用性能和使用筛停机，引起整个煤炭洗选系统停滞。
寿命，降低振动筛故障频次和降低故障处1.3 侧板开裂理时间提供了一定的指导。
振动筛侧板开裂是振动筛常见故障之选煤厂振动筛故障原因分析及处理优化改进◇拜城县众泰煤焦化有限公司 王晨风一，侧板开裂一般采用焊接处理，但是随着振动筛是重要的分级、脱水设备，被振动筛的使用，焊接处往往还会再次出现裂广泛应用于矿山、化工、食品等行业，其工纹，造成侧板反复开焊。
引起振动筛侧板开作原理是通过筛体的振动促使筛面上的物料裂的因素较多，如振动筛生产厂家设计和制实现分散、分层，并通过透筛实现物料的分[1]造工艺不过关导致振动筛侧板质量不高，同级和脱水。
在选煤厂，振动筛的使用实现时受到振动筛在复杂恶劣的条件下长时间高了依靠人工重力分选到机械化分选的转变，负荷运行，致使侧板处出现细微裂纹，细微大幅度提升了煤炭分级分选的效率，节约了裂纹未及时处理造成裂纹逐渐扩展，最终出大量的人力和物力。
目前，振动筛已经成为现侧板开裂。
另外，选煤厂入选原煤往往带了原煤的筛分和脱水的重要机械设备，且随有一定的硫份，造成水体含有酸性，酸性水着近40余年的发展，振动筛在制造工艺和筛[2-4]质腐蚀振动筛筛体，造成侧板处强度降低，分性能等方面都得了质的提升。
但是，同时受振动作用影响，引起侧板开裂。
如若受到振动筛长时间振动作业、入料不均匀、摒弃焊接方式直接更换侧板，则需要拆卸数水质差、人员操作和检修不到位等因素的影百个铆接螺栓，费时费力，因此，如何有效响，选煤厂振动筛在使用过程中会出现轴承处理振动筛侧板开裂问题是确保振动筛安全发热、筛体损坏等各类故障，严重的影响了高效运行的关键。
振动筛筛网的问题分析及改进摘要：振动筛由筛网和振子组成，是选矿厂的重要设备，具有筛分、杂质筛选过滤等作用。
本文结合某选矿厂实例，对该选矿厂振动筛筛网存在的问题进行了分析，并提出了相应的改进措施，为提高振动筛筛网的寿命提供参考。
关键词：振动筛；筛网；问题；改进随着我国国民经济的快速发展，选矿厂得到了迅猛的发展，如何降低选矿厂的生产成本也越来越受重视。
而振动筛是选矿厂的一种过滤性机械分离设备，由于其筛网使用周期短，更换费用直接影响到选矿的生产成本。
因此，对振动筛筛网的改进展开探讨具有十分重要的意义。
1.存在的问题1.1安装不标准振动筛筛网的安装质量直接关系到其工作的效果，确保其安装标准十分必要。
该选矿厂振动筛运行多年，由于筛网种类较多，每次更换筛网没有统一的标准。
其合理失效方式是磨损，但在生产现场筛网的破坏形式为脆性断裂，其主要原因是筛网未张紧，特别是未2次张紧。
筛网在运输和存储过程中是成卷的，其内侧受压力，外侧受拉力。
在安装一段时间后，筛网应力得到释放，会松弛，需要进行2次张紧。
如果筛网张紧不足，在运行时会随着筛体一起振动，同时还会产生相对于筛体的2次振动，造成筛网内的钢丝发生脆性断裂。
从1~7号振动筛上随机抽取5张筛网测量张紧间隙，其数据如表1所列。
由表1可以看出，振动筛筛网的张紧间隙普遍大于10mm，其主要原因是由于筛网安装不标准造成的。
筛网张紧间隙大，造成筛网张紧度不足，与其下方的小梁不能完全接触，在振动筛运转时，筛网与小梁之间相互碰撞，造成小梁垫条，筛网异常磨损，缩短使用寿命。
1.2筛面给料冲击大由于选矿厂振动筛采用直接给料的方式(见图1)，给料输送带将物料输送至头轮漏斗后，直接落在振动筛第6块筛网上，如图2所示。
通过对现场随机抽取6台振动筛第6块筛网的寿命进行统计，数据如表2所列。
从统计结果中可以看出，第6块筛网的平均寿命仅有2.45个月，物料对其冲击造成的磨损要比其他筛网严重。
图1振动筛直接给料方式示意由现场调研得知，振动筛第6块筛网由于其位置正处于给料漏斗的下方，受物料冲击最大，所以第6块筛网异常磨损是造成筛网局部磨损的主要原因。
区域治理前沿理论与策略作为一项实际要求较高的实践性工作，振动筛技术改造及优化设计的特殊性不言而喻。
该项课题的研究，将会更好地提升从业人员对振动筛现存问题的分析能力与掌控力度，并通过合理化的措施与途径，进一步优化其在实际运行中的最终整体效果。
一、概述在煤炭、石油的生产系统中，很多作业需要筛分机械来完成，例如煤的准备筛分、检查筛分、最终筛分以及煤的脱水、脱泥、脱介等。
钻井液的筛分、脱泥、脱沙等。
筛分机械的种类有很多种形式，例如:固定筛，滚轴筛，摇动筛，振动筛，圆筒筛，等厚筛，电磁筛等。
由于行业中对筛分机械的性能要求较高，故需筛分机械具有良好的脱水、脱泥、脱介粒度分级的功能，同时具备结构精良，便于安装、维修管理等优点。
基于以上要求，直线振动筛在多个行业中得到广泛应用。
直线振动筛是由筛箱、筛网、激振器组成。
传动方式有双电机自同步拖动，单电机皮带轮传动2种。
与此同时，筛子在使用过程中也存在一些问题，除部分为机械故障外，大部分为运行异常，如振动方向角不一，横摆偏大，四角振幅相差较大和物料跑偏、筛面物料打转和滞留等问题，严重影响了正常的生产运行。
二、运行情况分析振动筛在运行过程中出现异常的原因，有以下几个方面:①振动筛安装不正确，基础不平或激振器轴与传动轴中心偏离太大(如果用万向联轴节连接，较为突出)。
②振动筛运动部分与溜槽、料斗等不动部分之间卡有异物。
③给料不均导致偏载，甚至筛面一边无料。
④筛板固定不牢或有破损，产生二次振动。
⑤不同位置的支撑弹簧刚度相差悬殊或有断裂的现象发生。
⑥振动筛的工作频率和某一阶固有频率相同而产生共振。
⑦激振器装配不佳，如双箱式激振器，当2个激振器振动方向角不同。
会造成两侧筛板振动方向角不一致。
⑧振动筛设计不合理，重心位置不当，激振器合力方向未能通过重心，偏差较大。
⑨采用2个箱式激振器相互连接的大型振动筛，经几次大修后易出现运行异常情况，如扭振、物料跑偏、筛侧板断裂等情况，主要由于激振器是由2根装有主副偏心块的轴组成，两轴之间再由2个相同的齿轮相连，这种结构保证了两轴同速反向地同步回转，使两轴上的激振力叠加，产生与水平面一定夹角的激振力，实际上激振力的合力方向完全是由偏心块的偏心位置所决定的，即依靠两齿轮啮合的正确位置来决定偏心块的正确位置。
振动筛做出的改进措施振动筛作为常用的筛分设备之一，在工业生产过程中具有广泛的应用。
然而，由于振动筛的设计和操作方式存在一些缺陷，比如筛分效率不高、物料泄漏等问题，需要通过改进措施来提升其性能。
接下来，我将就振动筛的改进措施进行探讨。
首先，改进振动筛的筛分效率是一个重要的目标。
振动筛的筛分效率取决于筛面的开孔率、筛分面积和物料在筛面上停留的时间等因素。
因此，可以通过增大筛分面积、合理选用筛孔尺寸和改进物料的分布方式等方法来提高筛分效率。
此外，振动筛在筛分过程中容易出现堵塞的现象，可以采用加装吹风装置来清理筛孔，提高筛分效率。
其次，改进振动筛的结构设计可以增加设备的稳定性和可靠性。
振动筛在振动过程中容易出现松动、异响等问题，影响工作效果和寿命。
为此，可以对振动筛的结构进行优化设计，加强材料的选择和加工工艺，增加连接处的可靠性，以提高振动筛的工作稳定性。
同时，合理设置减振器和减震装置，以降低振动筛的振动强度，减少设备的维修和更换频率。
第三，改进振动筛的密封性能是保证设备正常工作和环境清洁的关键。
振动筛在运行过程中，往往会出现物料泄漏的问题，影响生产环境的整洁和卫生。
因此，可以在振动筛的连接处增加密封件，优化密封结构，以提高振动筛的密封性能。
同时，在设计和制造过程中注重细节，确保设备的各个部位有效地防止物料泄漏。
最后，改进振动筛的自动化程度可提高生产效率和降低人工成本。
传统的振动筛通常需要人工操作，存在人工疲劳和工作效率低下的问题。
因此，可以引入自动化控制系统，实现振动筛的全自动运行和监控。
通过设置合适的传感器和控制装置，可以实时监测振动筛的工作状态，并根据需要进行自动调整和处理，从而提高生产效率和降低人工成本。
综上所述，改进措施可以从提高筛分效率、优化结构设计、改善密封性能和引入自动化控制等方面来进行。
这些改进措施有助于提高振动筛的性能和可靠性，提高生产效率，降低运行成本，为工业生产提供更加高效和可靠的筛分设备。
筛网改进|振动筛筛网改进
新乡市大振筛机有限公司一客户是选矿厂的，近期订了5台振动筛。
客户告诉工程师其矿山矿石性质是高磷土矿，工程师分析这种土矿易与筛网粘连堵塞筛孔，容易对生产造成影响。
为此，本公司工程师对筛网进行了如下改进。
1）用橡胶和聚氨脂代替原来的钢丝，借助橡胶和聚氨脂本身的弹性，减少矿石土与筛网粘结。
2）增加筛网刚度，提高开孔率。
用钢丝绳骨架替代帆布骨架试验结果表明钢丝绳骨架筛网开孔率达45%，而原帆布骨架筛网开孔率只有38%。
另外，钢丝绳骨架筛网在运行中受拉变形较小，筛面较平，矿石不易集于中部，筛分效率提高。
3）改进筛口形状和排列取向，提高矿石通过率。
改进后使筛孔前小后大，上小下大，这一孔形可保证矿石迅速落下，不易堵孔。
经上述改进，使用效果很好，既提高了筛分效率，又延长了筛网使用寿命。
SGD型振动筛分机改进研究本文主要对SGD振动筛分机如何筛出合格烟梗等问题研究了研究。
经过详细调查，采取“加装理顺烟梗装置”这一简单实用方法，最大限度的解决了合格烟梗被误剔除等问题，实现了节约能耗，保证设备生产符合生产工艺等要求指标，同时达到了生产的连续性与设备稳定运行的目的。
标签：振动筛分机;改进;理顺装置0 引言我厂使用的SGD振动筛分机主要用于对烟梗梗拐等不合格品进行筛分。
本机主要由槽体（序号1）、机架（序号2）、平衡体（序号3）、落料斗（序号4）、筛网组件（序号5）、传动组件（序号6）、连杆座（序号7）、摇杆组件（序号8）、支腿（序号9）等组成。
外形图1所示。
梗拐剔除装置是一台振动输送机，其由筛网、圆棒两大部分组合而成，主要分为烟梗平铺段、筛分段、梗拐剔除段、梗拐接收盒、合格烟梗通道五个部分组成。
该设备功能是将原梗中的梗拐、碎梗、灰尘进行分离。
当原梗中的碎梗、灰尘进入筛分段时，由筛网对碎梗、灰尘进行筛分，筛分后的烟梗继续前进，当进入由圆棒组成的剔除段时，直径大于圆棒间隔的梗拐会被留在剔除段上方，其余则继续前进，进入梗拐接收盒后被收集排出;而小于圆棒间隔的合格烟梗，则从圆棒间隔漏下，从梗拐接收盒下方物料通道输送到喂料机后进入浸梗工序。
1SGD型振动筛分机问题调查我厂自2015年9月新线开始调试投产以来，从2016年6-9月每月随机调查了10天全批次合格烟梗误剔除量并除以当日批次量，得到单批次平均误剔除量[1-3]，统计情况如表1所示：通过表1显示可以看出，合格烟梗月平均误剔除量为20.16kg，超过质量控制目标，导致烟梗物料损耗过大，成为急需解决的问题。
2 问题分析2.1 问题原因根据设备工作原理与传动方式，共找出9个可能引起剔除量过多的原因，分别是：（1）上游出料缓冲带速度不可调;（2）无匀料装置;（3）剔除段圆棒间距过小;（4）剔除段有效长度不够;（5）无烟梗理顺装置;（6）烟梗原料长短不一。
