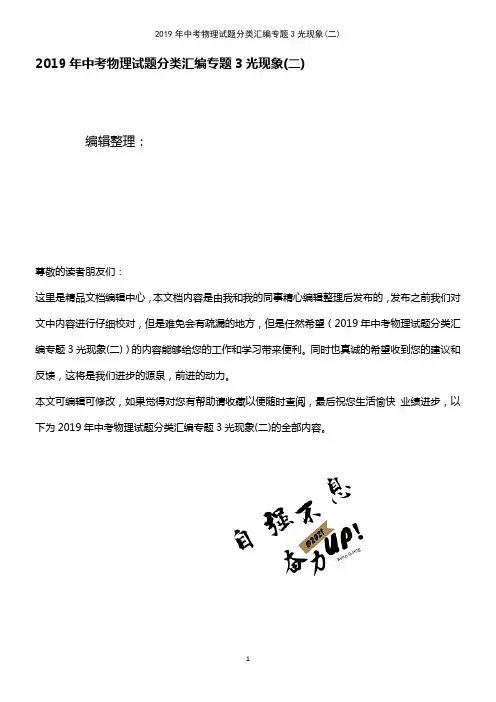

2019年中考物理试题分类汇编专题3光现象(二)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2019年中考物理试题分类汇编专题3光现象(二)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2019年中考物理试题分类汇编专题3光现象(二)的全部内容。

专题3 光现象（二）一、选择(2019福建）1。

图的四种现象中，由于光的折射形成的是( )（2019深圳）2．下列有关光的表述正确的是（）A．“凿壁偷光"—-光的直线传播 B．岸上的人看到水中的鱼——光的镜面反射C．“海市蜃楼”——光的漫反射 D．驾驶员看到后视镜中的景物——光的折射（2019深圳）3．下列与照相机成像原理相同的设备是（）A．放大镜B．近视眼镜C．监控摄像头D．投影仪(2019盐城）4。

小明利用太阳光测量凸透镜焦距，下列操作最合理的是( ）（2019福建）5.光线从空气射到平静的水面，入射角为50°，则反射光线与水面的夹角为（）A。

0° B.40° C。

50° D.100°(2019鄂州）6．小丽面向穿衣镜，站在镜前1m处，镜中的像与她相距（）A。

50cm B。

1m C。

1.5m D。

2m（2019鄂州）7．周末阳光明媚,小红和妈妈一同来到梁子湖边散步，看到湖中柳影摇曳，鱼儿戏水。

下列说法正确的是（）A．看到的柳影是光的反射形成的实像 B．看到的柳影是光的折射形成的虚像C．看到的鱼儿是光的反射形成的虚像D．看到的鱼儿是光的折射形成的虚像(2019武威）8．关于光现象及其解释，下列描述错误的是（）(2019黄冈)9。

2019年中考物理试题分类汇编——光学作图一、光的反射1.（2019淮安，19）画出图中入射光线AO的反射光线.二、平面镜成像的特点1.（2019连云港，18）如图所示，小明在房间的A点通过平面镜看到了坐在客厅沙发上B 点的爸爸，请画出此现象的光路图。

2.（2019南充，20）如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照射镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图。

3.（2019凉山州，26）如图所示，请作出物体AB在平面镜MN中所成的像A′B′。

三、光的折射1.（2019贵港，22）如图所示，OA′是入射光线AO的折射光线，请在图中画出入射光线BO的反射光线和该入射光线在水中的折射光线的大致方向。

2.（2019鄂州，19）“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的。

如图所示，一只青蛙在井底（井中有水）中央，请用光路图作出井底之蛙“观天”的最大范围。

3.（2019襄阳，18）请根据入射光线画出折射光线。

4.（2019盐城，23）在图碗中加满水后恰好看到硬币右边缘.画出恰好看到右边缘的一条光路5.（2019苏州，23）（2019苏州，）图中，一条光线从空气射入水中，请标出它的入射角α并大致画出折射光线6.（2019广安，20）如图所示、OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。

7.（2019内江，10）光从玻璃射向空气中，在玻璃与空气的交界面上发生折射和反射，以下符合实际情况的是（）四、凸透镜1.（2019新疆，17）从焦点射向凸透镜的一束光如图所示，请画出通过透镜后的光线。

2.(2019扬州，22）如图，请完成光线通过凸透镜的光路图。

3.（2019阜新，20）图中S′为烛焰S的像，请通过作图画出透镜、标出一个焦点F的位置并完成光路图。

4.（2019德阳，15）请画出图中两条入射光线对应的出射光线。

5.（2019常德，24）如下图所示，请完成折射光路图。

中考物理光学作图题1．请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹．2．如图所示，电视遥控器对着天棚也能遥控电视机．图中从A点发出的光经天棚MN反射后射入电视机的接收窗口B，试画出其光路图．3．如图所示，一束光线垂直射向玻璃棱镜，请在图中画出光通过三棱镜的大致路径．【1】【2】【3】4．如图所示，AʹBʹ是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜．5．如图自行车的尾灯本身并不发光，它是由许多角反射器组成的反光装置．角反射器是由互相垂直的反射光面组成的．当有光照在上面，它能将光反射回来．请在图中的角反射器上画出入射光经两个平面反射的光路．并说明反射光线和入射光线在方向上有何关系．6．如图所示，发光点S发出一条射向水面的光线，在水面发生反射和折射，反射光线经过P点．请在图中作出入射光线、反射光线及大致方向的折射光线．【4】【5】【6】7．如图所示．O′是O 在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB 在该平面镜中所成的像．8．人眼看到斜插入水中的筷子发生弯折，请在图乙中法线两侧画出能正确说明产生这一现象原因的一条入射光线及对应折射光线．【7】【8】9．如图是一点光源S发出的光经平面镜反射后的两条反射光线，请在图中确定点光源S及其像S′的位置，并完成光路图．10．如图所示，一束光线从空气斜射入玻璃砖中，请你画出该入射光线在玻璃中的折射光线11．如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图标出平面镜的位置，并标出反射角的度数．【9】【10】【11】12．“猴子捞月”的故事同学们耳熟能详，如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹．13．如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图．14．如图所示，S为竖直放置的玻璃砖前的一发光点，由S发出的光经平直玻璃面AB反射后通过M点，请在图中画出入射光线和反射光线以及该入射光在玻璃砖中的折射光线的大致方向．【12】【13】【14】15．请你画出如图所示人眼看到水中鱼A的大致光路（A'为鱼A的虚像）．16．如图，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点．现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点．用一条光线示意以上光学现象（并画出水面、法线）．【15】【16】17．如图一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图．18．请画出图中人眼通过平面镜M看到桌子底下橡皮S的光路．19．潜水员在水中A点，看到岸边物体B的像B′，请在图中画出B′的大致位置，并画出光路图【17】【18】【19】20．如图甲所示，潜水员眼睛在水下方A点处，看到浮在水面上B点的小鸭子与飞在天空中C点的小鸟“撞”在了一起．请在图乙中画出能说明人眼看到小鸟的一条入射光线及对应的折射光线，21．完成图所示的光路图．22．用光路图作出物体AB经过凸透镜所成的像A′B′．23．如图所示，请画出S 点发出的光经过凸透镜后的折射光线，并确定发光点S 的像点S′．24．根据光的传播路径，在图中的虚线框内，填入符合要求的透镜．25．综合作图﹣﹣光学黑箱：已知黑箱内有一只凹透镜和一只平面镜．请在黑箱内画出完整的光路，填上光学仪器，并标明凹透镜焦点F的位置．26．如图所示，请你根据近视眼的矫正方法，完成光路图．27．完成凸透镜成像作图．【25】【26】【27】28．如图所示，一凸透镜放入水中，F为凸透镜的焦点，请画出图中光线在凸透镜右侧的经凸透镜的折射光线以及光线进入空气中的折射光线．29．如图所示，MN为凸透镜的主光轴，A为蜡烛，A′为蜡烛在光屏上所成的像，根据凸透镜成像原理画出光路图确定凸透镜及其焦点的位置．【28】【29】30．如图为透镜成像的一种情况，其中AB是物体，CD是主光轴，MN是AB的像，试在图上的适当位置画上合适的透镜．2018年中考物理光学作图题参考答案与试题解析一．作图题（共30小题）1．请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹．【解答】解：先作出物体两端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB物体在平面镜中的像，如图所示：2．如图所示，电视遥控器对着天棚也能遥控电视机．图中从A点发出的光经天棚MN反射后射入电视机的接收窗口B，试画出其光路图．【解答】解：把遥控器当作一个发光物体，根据平面镜成像的特点进行作图；先作出点A的像A′，再连接A′B，与MN的交点O即为入射点，连接AO、BO从而完成光路．如下图所示：．【解答】解：当光线从空气垂直进入玻璃时，传播方向不变；当光从玻璃中斜射入空气时，折射角大于入射角，折射光线远离法线，其大致路径如下图：4．如图所示，AʹBʹ是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜．【解答】解：平面镜所成的像和物体是以镜面为对称轴的轴对称图形；连接AA′，BB′，作这两条线段的垂直平分线，即为平面镜的位置．如图所示：5．如图自行车的尾灯本身并不发光，它是由许多角反射器组成的反光装置．角反射器是由互相垂直的反射光面组成的．当有光照在上面，它能将光反射回来．请在图中的角反射器上画出入射光经两个平面反射的光路．并说明反射光线和入射光线在方向上有何关系．【解答】解：行反射，而且最后的反射光线与原入射光线平行，法线用要用虚线，如图：．6．如图所示，发光点S发出一条射向水面的光线，在水面发生反射和折射，反射光线经过P点．请在图中作出入射光线、反射光线及大致方向的折射光线．【解答】解：水面与平面镜类似，出S关于水面的对称点S，S′即为S经过水面反射形成的虚像S′，连接S′P，从而反射光线OP．光线从空气射入水中发生折射时，折射角小于入射角，作出折射光线OA．如图．7．如图所示．O′是O 在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB 在该平面镜中所成的像．【解答】解：根据平面镜成像的特点知道：像与物的连线与镜面垂直，所以先连接O和O'，再做OO'的垂直平分线．先作出物体AB的端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB在平面镜中所成的像，如图所示：8．人眼看到斜插入水中的筷子发生弯折，请在图乙中法线两侧画出能正确说明产生这一现象原因的一条入射光线及对应折射光线．【解答】解：当光从水中射入空气时，在水与空气的交界面上发生折射，进入空气中的折射光线向水面偏折（即折射角大于入射角），折射光线进入人眼，而我们认为光是沿直线传播的，我们看到的筷子位置在折射光线的反向延长线上，从而位置比实际位置偏高，看起来筷子向上弯折，如图所示：9．如图是一点光源S发出的光经平面镜反射后的两条反射光线，请在图中确定点光源S及其像S′的位置，并完成光路图．【解答】解：先将两条反射光线反向延长交于一点，即为发光点的像点S′；再作出像点S′关于平面镜的对称点，就是发光点S的位置；从发光点S到反射点画出两条入射光线，如图所示：10．如图所示，一束光线从空气斜射入玻璃砖中，请你画出该入射光线在玻璃中的折射光线【解答】解：图中法线已画出，光从空气斜射入玻璃中时，折射角小于入射角，由此在法线右侧的玻璃中作出折射光线，如图所示：．11．如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图标出平面镜的位置，并标出反射角的度数．【解答】解：连接PO，即为反射光线，根据光的反射定律，反射角等于入射角，作反射光线和入射光线夹角的角平分线就是法线的位置，然后垂直于法线作出平面镜；由图知，反射光线和入射光线的夹角90°+30°=120°，则反射角等于入射角等于60°；如图所示：12．“猴子捞月”的故事同学们耳熟能详，如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹．【解答】解：先做出B关于水面的对称点B′，即像的位置，连接像B′与小猴子的眼睛A与水面的交点为O，即为入射点，连接BO为入射光线，再连接入射点O和点A，OA即为反射光线，如图所示：13．如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图．【解答】解：过球心的光线不发生折射，过O点垂直于半球形玻璃左侧平面作出法线，然后根据反射角等于入射角，在玻璃内画出反射光线，根据光线在光从玻璃中斜射入空气时，折射角大于入射角画出折射光线．如下图所示：14．如图所示，S为竖直放置的玻璃砖前的一发光点，由S发出的光经平直玻璃面AB反射后通过M点，请在图中画出入射光线和反射光线以及该入射光在玻璃砖中的折射光线的大致方向．【解答】解：先通过玻璃砖作出发光点S的对称点S′，然后连接S′M交玻璃砖AB面于点O，OM即为反射光线，连接SO即为入射光线；再过入射点作法线，根据光从空气斜射入其他透明介质，折射光线和入射光线分居在法线的两侧，折射角小于入射角作出该入射光在玻璃砖中的折射光线．如图所示：15．请你画出如图所示人眼看到水中鱼A的大致光路（A'为鱼A的虚像）．【解答】解：人之所以能看到水中鱼A，是由A射向水面的光线经水面折射后进入人眼，因此光的传播方向为A→眼睛；A′是人眼逆着折射光线看到的虚像，所以直接连接眼睛和A′，与水面的交点即为入射点O；连接A和入射点O即为入射光线，如图所示：16．如图，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点．现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点．用一条光线示意以上光学现象（并画出水面、法线）．【解答】解：碗里无水时，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点；沿碗壁缓缓向碗中加水时，当水面到达C处时，能通过D点看到硬币的右边缘B点，说明由B点射向水面的光线折射后进入了人的眼睛；所以，作图方法为：过C点作水平直线（即水面），与AE交于O点（O为入射点），再过O点作法线，连接BO 即为入射光线，则OD为折射光线，如图所示：17．如图所示一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图．【解答】解：光线从空气斜射入玻璃砖时，会同时发生反射和折射现象，根据反射定律，在过入射点在法线面画出反射光线，注意反射角等于入射角；发生折射时，折射光线向法线偏折，折射光线小于入射光线，据此作出第一条折射光线；折射光线从玻璃砖射入空气中时，由于此光线是由圆心O射出，当经过第二个折射面时，正好与该入射点处的切线垂直，因此第二次折射光线的传播方向不变．如图所示：．18．请画出图中人眼通过平面镜M看到桌子底下橡皮S的光路．【解答】解：选作出S关于平面镜的对称点，即为像点S′，连接S′与人眼的连线交平面镜于点为入射点，从而画出反射光线，连接S和入射点连线画出入射光线，如图所示：．19．潜水员在水中A点，看到岸边物体B的像B′，请在图中画出B′的大致位置，并画出光路图【解答】解：若连接BA，与水面相交于一点，而折射点在此点的左侧，这样可大致找到折射点，并确定出折射光线．通过折射点做出法线，连接折射点与B点，做出入射光线，此时折射角小于入射角．如图所示：20．如图甲所示，潜水员眼睛在水下方A点处，看到浮在水面上B点的小鸭子与飞在天空中C点的小鸟“撞”在了一起．请在图乙中画出能说明人眼看到小鸟的一条入射光线及对应的折射光线，【解答】解：（1）直接连接BA，光线方向从B指向A，光线BA即为潜水员观察小鸭子的光路图；（2）看到浮在水面上B点的小鸭子与飞在天空中C点的小鸟“撞”在了一起，说明小鸟处光线的入射点入射点在B点，连接CB即为入射光线，BA为折射光线，逆着折射光线看上去，看到了浮在水面上B点的小鸭子与飞在天空中C点的小鸟在一条直线上．故答案为：21．完成图所示的光路图．【解答】解：平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点，过光心的光线其传播方向不变，如图所示：22．用光路图作出物体AB经过凸透镜所成的像A′B′．【解答】解：过光心的光线经凸透镜后不改变方向；平行于主光轴的光线经凸透镜折射后会通过焦点；连接A与凸透镜的中心并延长，过A点作主光轴的平行线交凸透镜一点，连接该点和凸透镜的焦点F并延长，两条折射光线交于一点，过该点作垂直于主光轴的线段，即为物体AB所成的像A′B′的位置．如图．23．如图所示，请画出S 点发出的光经过凸透镜后的折射光线，并确定发光点S 的像点S′．【解答】解：过光心的光线经凸透镜折射后传播方向不改变，平行于主光轴的光线经凸透镜折射后将过焦点，据此画出两条折射光线；两条折射光线的反向延长线的交点即为发光点S的像点S′．如图所示：24．根据光的传播路径，在图中的虚线框内，填入符合要求的透镜．【解答】解：第一个图中入射光线是平行的，而折射光线远离主光轴，即透镜有发散作用，所以是凹透镜；第二个图中入射光线平行于主光轴，折射光线相对于入射光线靠近了主光轴，即透镜有会聚作用，所以是凸透镜；如图所示：．25．综合作图﹣﹣光学黑箱：已知黑箱内有一只凹透镜和一只平面镜．请在黑箱内画出完整的光路，填上光学仪器，并标明凹透镜焦点F的位置．【解答】解：图中已给出了凹透镜的主光轴，且射出黑箱的光线平行于主光轴，则射向凹透镜的光线延长后过其焦点，所以，可以先利用平面镜反射光，光线再射向凹透镜，且这条光线延长后与凹透镜的主光轴相交．作法：画出射入黑箱的光线，在黑箱左侧适当位置垂直于主光轴画出平面镜，入射光线与平面镜的交点为入射点，垂直于平面镜作出法线，根据光在反射时反射角等于入射角作出反射光线；反射光线与射出黑箱的折射光线的延长线的交点为射向凹透镜的入射点，由此画出凹透镜，延长射向凹透镜的光线与主光轴的交点即为焦点F．如图所示：26．如图所示，请你根据近视眼的矫正方法，完成光路图．【解答】解：近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，像呈在视网膜的前方，应佩戴发散透镜（凹透镜），使光线推迟会聚，使像刚好呈在视网膜上．如图所示：27．完成凸透镜成像作图．【解答】解：对凸透镜来说，过光心的光线不改变方向，平行于主光轴的光线经凸透镜折射后过焦点；所以，作图方法如下：连接A与凸透镜的中心并延长，过A点作主光轴的平行线交凸透镜一点，连接该点和凸透镜的焦点f并延长，交于一点，从该点向主光轴作垂线段，即为物体AB所成的像A′B′的位置．如图所示：28．如图所示，一凸透镜放入水中，F为凸透镜的焦点，请画出图中光线在凸透镜右侧的经凸透镜的折射光线以及光线进入空气中的折射光线．【解答】解：平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点，可得经凸透镜后的折射光线；到达水面，过入射点垂直界面作出法线，根据折射角大于入射角，在空气中法线的另一侧作出折射光线，如图所示：29．如图所示，MN为凸透镜的主光轴，A为蜡烛，A′为蜡烛在光屏上所成的像，根据凸透镜成像原理画出光路图确定凸透镜及其焦点的位置．【解答】解：（1）在烛焰上取一点S，在其成的像上找出对应的像点S′，连接SS′，其与主光轴的交点O就是凸透镜的光心，由此可以确定凸透镜的位置；（2）过S点做平行于主光轴的入射光线，经过凸透镜折射后要过S′，折射光线与凸透镜右侧的主光轴的交点就是凸透镜的焦点F位置；同理可以作出凸透镜左侧的焦点F．如下图所示：30．如图为透镜成像的一种情况，其中AB是物体，CD是主光轴，MN是AB的像，试在图上的适当位置画上合适的透镜．【解答】解：连接MA并延长交主光轴与一点，该点是凹透镜的光心O，过光心O做一个凹透镜，如图所示：。

2019年中考物理真题分类汇编————光现象专题2试题版+答案版一、选择题1.（2019北部湾，2）如图所示，能解释“倒影”形成的是（）A．光的色散 B．光的折射 C．光的反射 D．光的直线传播2.（2019安顺，3）下列图中关于光学现象的描述或解释不正确的是（）A．甲图中小孔成的是倒立的实像B．乙图中凹透镜可以矫正远视眼C．丙图中白光通过三棱镜会分解成多种色光D．丁图中漫反射的光线遵循光的反射定律3.（2019福建，3）如图的四种现象中，由于光的折射形成的是（）4.（2019福建，6）光线从空气射到平静的水面，入射角为50°，则反射光线与水面的夹角为（）A．0°B．40°C．50°D．100°5.（2019无锡，6）若要使图中的反射光线射中墙上的目标，在激光笔不动的情况下，可将平面镜（）A．水平向右移动B．水平向左移动C．竖直向上移动D．竖直向下移动6.（ 2019深圳，1）下列有关光的表述正确的是（）A. “凿壁偷光”——光的直线传播B. 岸上的人看到水中的鱼——光的镜面反射C. “海市蜃楼”——光的漫反射D. 驾驶员看到后视镜中的景物——光的折射7.(2019绥化，2)下列光现象中，属于光沿直线传播的实例是（）8.（2019黄石，3）下列有关光现象的说法正确的是（）A．水中倒影是倒立、等大的实像B．验钞机利用红外线使荧光物质发光C．电影院银幕上的图案是放映机生成的倒立、放大的实像D．太阳光经过三棱镜产生彩色光带是光的反射现象9.（2019孝感，2）下列光现象中，由于光的直线传播形成的是（）A．小孔成像B．雨后彩虹C．水中倒影D．海市蜃楼10.（2019湘西州，4）如图所示，入射光线与平面镜成30°角，下列说法正确的是（）A．反射角是60°B．入射角是30°C．反射光线与镜面的夹角是60°D．入射角增大，反射角不变11.（2019长春，4）下列现象属于光的折射形成的是（）A．日食B．黑板“反光”C．桥在水中的倒影D．池水看起来变浅二、填空题1.（2019北部湾，19）小明同学站在穿衣镜前1m处，他在镜中的像到镜面的距离为________m，当他向穿衣镜靠近时，他在镜中的像的大小_________（选填“变大”、“变小”或“不变”）。

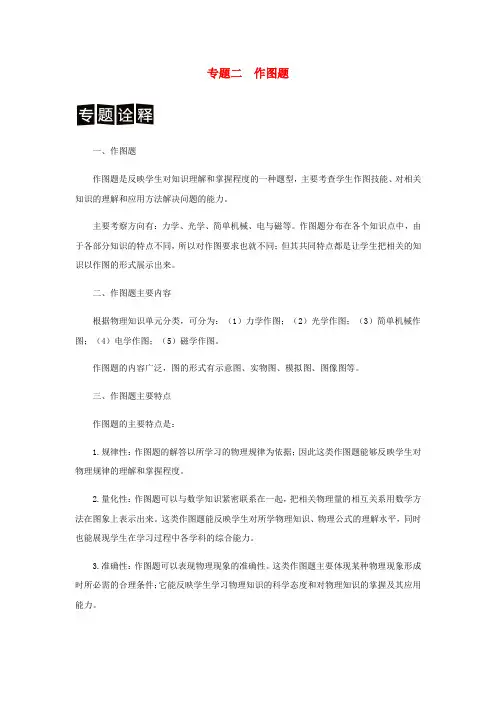

专题二作图题一、作图题作图题是反映学生对知识理解和掌握程度的一种题型，主要考查学生作图技能、对相关知识的理解和应用方法解决问题的能力。

主要考察方向有：力学、光学、简单机械、电与磁等。

作图题分布在各个知识点中，由于各部分知识的特点不同，所以对作图要求也就不同；但其共同特点都是让学生把相关的知识以作图的形式展示出来。

二、作图题主要内容根据物理知识单元分类，可分为：（1）力学作图；（2）光学作图；（3）简单机械作图；（4）电学作图；（5）磁学作图。

作图题的内容广泛，图的形式有示意图、实物图、模拟图、图像图等。

三、作图题主要特点作图题的主要特点是：1.规律性：作图题的解答以所学习的物理规律为依据；因此这类作图题能够反映学生对物理规律的理解和掌握程度。

2.量化性：作图题可以与数学知识紧密联系在一起，把相关物理量的相互关系用数学方法在图象上表示出来。

这类作图题能反映学生对所学物理知识、物理公式的理解水平，同时也能展现学生在学习过程中各学科的综合能力。

3.准确性：作图题可以表现物理现象的准确性。

这类作图题主要体现某种物理现象形成时所必需的合理条件；它能反映学生学习物理知识的科学态度和对物理知识的掌握及其应用能力。

作图题由题目要求来决定解答形式。

作图题可以反映某个物理量的特点，也可以描述某个物理规律，要做好作图题应该对所学的物理量和物理规律准确理解，并以所研究的物理量或物理规律为依据，通过自己的理解和感受，正确解答相关的作图题。

下面以所学单元介绍作图题的解答方法。

一、力学作图力学作图题主要是作力的示意图，是中考必考内容。

画力的示意图要做到“先定后标”：定作用点、定方向、定长度，标箭头、标数值、标单位。

分析物体受力情况时，首先看物体是否处于平衡状态，处于平衡状态的物体受平衡力。

然后再分析物体受哪些力，这些力的大小和方向。

在对物体进行受力分析时，一般按重力、弹力（如压力、支持力等）、外力（如拉力、推力等）、摩擦力的顺序进行分析，不要无缘无故的添加和省去一个力。

2019中考物理真题分类汇编光现象作图题2 光的折射（共24题，有答案）1．（2019•柳州）如图中大致画出光从玻璃进入空气中的折射光线。

2．（2019•鄂尔多斯）平静水面上方的小鸟和水中的小鱼，某时刻的实际位置A、B如图所示，C点的人恰好看到它们在水中的像A′、B′重合，请画出小鸟在水中像的位置和人眼看到小鱼的光路图。

3．（2019•恩施州）如图一束光射向半圆形玻璃砖，O为圆心，请作出光通过a、b两个界面的折射光线。

4．（2019•十堰）一束光射向一块玻璃砖（如图），并穿过玻璃砖，请你画出这束光进入玻璃和离开玻璃后的光线。

5．（2019•百色）一束光线从空气斜射入水中，在水面发生反射和折射，已知反射光线OA 如图所示，请在图中画出它的入射光线和大致的折射光线。

6．（2019•大连）如图所示，一束光从玻璃斜射入空气中，请画出折射光线并标出折射角γ。

7．（2019•青海）如图所示，已知入射光线在玻璃中的折射光线，请画出对应入射光线的大致方向。

8．（2019•南通）如图，一束光从水中斜射入空气，请作出它的反射光线和大致的折射光线。

9．（2019•兰州）如图所示为某同学利用标有角度的圆盘、激光器和半圆形玻璃砖“探究光的折射规律”的实验示意图，其中AO为激光器发出的从空气射向半圆形玻璃砖的一束入射光线，请画出反射光线和玻璃砖中折射光线的大致方向。

10．（2019•贵阳）如图所示是一条光线从透明玻璃砖的一面，垂直入射的光线，玻璃砖的截面为等腰三角形顶角为120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。

11．（2019•海南）在图中画出入射光线AO对应的折射光线大概位置。

12．（2019•吉林）请在图中画出折射光线的大致位置；13．（2019•攀枝花）一束光从空气中垂直射向玻璃砖，请画出这束光进入玻璃砖和离开玻璃砖后的大致光线（注意标出法线，不考虑光的反射）。

14．（2019•贵港）如图所示，OA′是入射光线AO的折射光线，请在图中画出入射光线BO 的反射光线和该入射光线在水中的折射光线的大致方向。

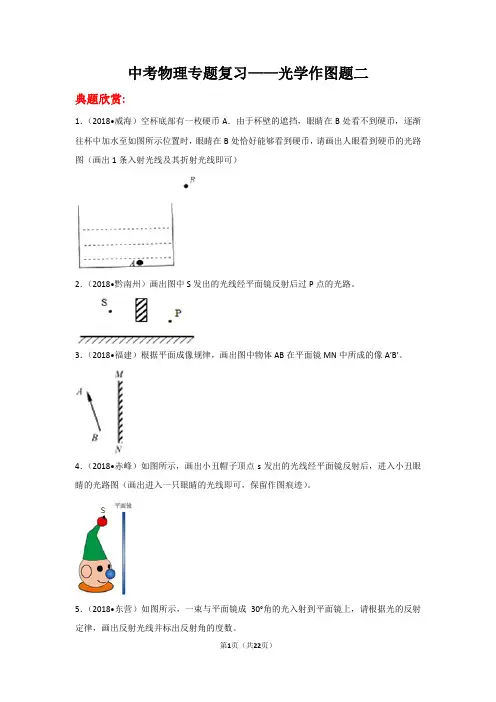

中考物理专题复习——光学作图题二典题欣赏:1．（2018•威海）空杯底部有一枚硬币A．由于杯壁的遮挡，眼睛在B处看不到硬币，逐渐往杯中加水至如图所示位置时，眼睛在B处恰好能够看到硬币，请画出人眼看到硬币的光路图（画出1条入射光线及其折射光线即可）2．（2018•黔南州）画出图中S发出的光线经平面镜反射后过P点的光路。

3．（2018•福建）根据平面成像规律，画出图中物体AB在平面镜MN中所成的像A′B′。

4．（2018•赤峰）如图所示，画出小丑帽子顶点s发出的光线经平面镜反射后，进入小丑眼睛的光路图（画出进入一只眼睛的光线即可，保留作图痕迹）。

5．（2018•东营）如图所示，一束与平面镜成30°角的光入射到平面镜上，请根据光的反射定律，画出反射光线并标出反射角的度数。

6．（2018•安徽）一棵小树生长在水塘中，图中用带箭头的线段AB表示小树露出水面的部分。

请在图中画出AB通过水面反射所成的像A′B′。

7．（2018•自贡）如图所示一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图。

8．（2018•黄冈）雨后晴朗的夜晚，为了不踩到地的积水，人们根据生活经验判断：迎着月光走，地上发亮的是水。

请在示意图中作图以证明此判断。

9．（2018•南京）按要求作图（请保留作图痕迹）：如图所示，画出入射光经互相垂直的两个平面镜反射的光路。

10．（2018•内江）如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。

11．（2018•西宁）将一平面镜斜放在装有水倒水槽中，有一束光绒垂直射入水中，如图所示，请画出这東光线经平面镜反射后再由水射入空气中行进的光路图。

12．（2018•桂林）如图所示，射向平面镜的一束光AO经镜面反射后沿水平方向OB射出图中，ON是∠AOB的角平分线，请在图中作出平面镜放置的位置并标出入射角α。

2019年全国各地中考试题汇编-----光学作图1、(2019•南充)如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照射镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图。

2、(2019•眉山)如图所示，ab是光源S发出经平面镜反射后射向凸透镜焦点F的一条光线，S′是光源S在平面镜中的像。

请画出：（1）光源S的位置；（2）光线ab经凸透镜后折射光线的大致位置。

3、(2019•鄂州)“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的。

如图所示，一只青蛙在井底（井中有水）中央，请用光路图作出井底之蛙“观天”的最大范围。

4、(2019•贵港)如图8所示，OA’是入射光线AO的折射光线，请在图中画出入射光线BO的反射光线和该入射光线在水中的折射光线的大致方向。

5、(2019•哈尔滨)、图所示，请你画出烛焰上A点经平面镜MN所成的像A'.（保留作图痕迹）6、(2019•呼和浩特) (1)图甲，光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。

(2)图乙，S是点光源。

正确画出从点光源S发出的两条射向凸适镜光线，以及其通过凸透镜折射后的光线(要求两条光线不能重复)。

7、(2019•连云港)如图甲所示，小明在房间的点通过平面镜看到了坐在客厅沙发上衫点的爸爸，请画出此现象的光路图。

8、(2019•广州)如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。

9、(2019•聊城)（2分）如图所示，画出物体AB在平面镜中的像A′B′。

10、(2019•广东)如图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。

11、(2019•黄冈)如图所示，小明通过容器上方固定的空心管，刚好看不到容器底的硬币（硬币未画出）。

现往容器中加水至MN处，通过空心管又能看到硬币了。

请作出小明通过空心管又能看到硬币的光路图。

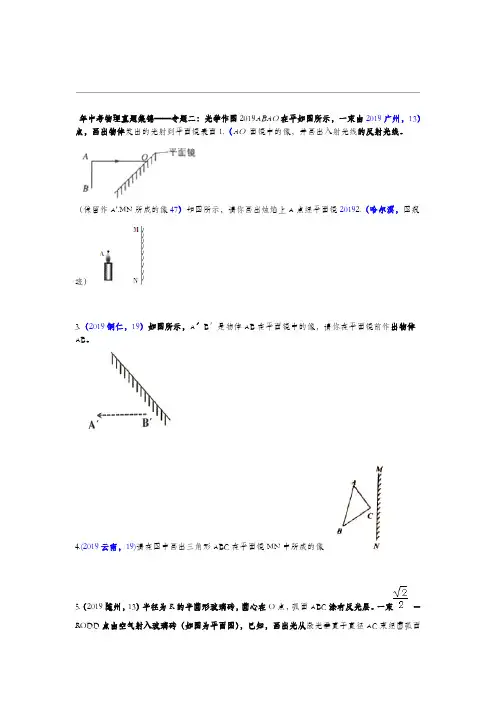

年中考物理真题集锦——专题二：光学作图2019ABAO在平如图所示，一束由2019广州，13）点，画出物体发出的光射到平面镜表面1.（AO面镜中的像，并画出入射光线的反射光线。

（保留作A'.MN所成的像47）如图所示，请你画出烛焰上A点经平面镜20192.（哈尔滨，图痕迹）3.（2019铜仁，19）如图所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。

4.(2019云南，19)请在图中画出三角形ABC在平面镜MN中所成的像5.（2019随州，13）半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。

一束＝RODD点由空气射入玻璃砖（如图为平面图），已知，画出光从激光垂直于直径AC束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。

S中所成的像，请在图中画出发光点为发光点S'S在平面镜MN6.(2019娄底，19)如图所示，点的光线。

的位置，并画出一条由S点发出，经平面镜反射后通过P′B′。

2019（聊城，）如图所示，画出物体AB在平面镜中的像A7.“取大镜高悬，置水盆于下，则见四邻）汉代的《淮南万毕术》中记载：218.（.2019烟台，。

请在答题卡指定位置，通过作图确定“大镜”的位置。

矣。

”（如图）如图甲所示，家用小轿车的前挡风玻璃都是斜的，这样可以保证夜间行22）山西，9.（2019保证驾驶成在司机前面斜上方避免干扰司机视线，车时，车内景物通过挡风玻璃所成的像，点）的像A看到车内装饰物（点）通过挡风玻璃安全。

请你在图乙中画出司机眼睛（BMN 的光路图。

S发出的一条光线射向平面镜，经平面镜反射后如图所示，从点光源）（2019泰安，2110.O点处。

请作出这条入射光线并完成光路图。

射向墙壁上的请通过潜望镜进入小明的眼睛。

,所示一束光水平射入潜望镜镜口后,11.(2019济宁，)如图10 画出光的传播路径丙、一位同学先后站在镜前甲、乙、）2019沈阳，2舞蹈教室内有一面非常大的平面镜，（12. 丁的四个位置，如图所示。

2019年中考物理试题专题训练——光学作图专题一、光的反射1.(2019济宁，)如图10所示,一束光水平射入潜望镜镜口后,通过潜望镜进入小明的眼睛。

请画出光的传播路径2.（2019 青岛，15）自行车尾灯的反光原理如下图所示。

请完成反射光路，并标出反射角度数。

3.(2019上海，17)在图5中，更具给出的入射光线AO画出反射光线OB。

二、平面镜成像1.（2019泰安，21）如图所示，从点光源S发出的一条光线射向平面镜，经平面镜反射后射向墙壁上的O点处。

请作出这条入射光线并完成光路图。

2.（.2019烟台，21）汉代的《淮南万毕术》中记载：“取大镜高悬，置水盆于下，则见四邻矣。

”（如图）。

请在答题卡指定位置，通过作图确定“大镜”的位置。

3.（2019聊城，）如图所示，画出物体AB在平面镜中的像A′B′。

4.（2019广州，13）如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。

三、光的折射1.（2019宜宾，13）如图所示，空气中一束光经过S点斜射向竖立放置的平面镜，经平面镜反射后射向一块玻璃砖的上表面，并穿过玻璃砖从下表面射出，请在图8中画出该光路图（不考虑玻璃砖的反射）。

2.（2019兰州，26）如图所示为某同学利用标有角度的圆盘、激光器和半圆形玻璃砖“探究光的折射规律”的实验示意图，其中AO为激光器发出的从空气射向半圆形玻璃砖的一束入射光线，请画出反射光线和玻璃砖中折射光线的大致方向。

3.（2019海南19，）在图中画出入射光线AO对应的折射光线大概位置。

4.（2019呼和浩特，19）如图，光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。

四、凸透镜1.(2019怀化，29)如图所示，光线伍平行于凸透镜的主光轴，光线右过光心乙清在图中作出光线a、b经过凸透镜后的折射光线；2.（2019 青岛，2）下列作图，错误的是3.（2019潍坊，）如图所示，AB为遮光板，S′是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。

2019年中考物理真题集锦——专题二：光学作图(含解析)1.（2019广州，13）如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。

2.（2019哈尔滨，47）如图所示，请你画出烛焰上A点经平面镜MN所成的像A'.（保留作图痕迹）3.（2019铜仁，19）如图所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。

4.(2019云南，19)请在图中画出三角形ABC在平面镜MN中所成的像5.（2019随州，13）半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。

一束激光垂直于直径AC从D点由空气射入玻璃砖（如图为平面图），已知OD＝R，画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。

6.(2019娄底，19)如图所示，S'为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P点的光线。

7.（2019聊城，）如图所示，画出物体AB在平面镜中的像A′B′。

8.（.2019烟台，21）汉代的《淮南万毕术》中记载：“取大镜高悬，置水盆于下，则见四邻矣。

”（如图）。

请在答题卡指定位置，通过作图确定“大镜”的位置。

9.（2019山西，22）如图甲所示，家用小轿车的前挡风玻璃都是斜的，这样可以保证夜间行车时，车内景物通过挡风玻璃所成的像，成在司机前面斜上方避免干扰司机视线，保证驾驶安全。

请你在图乙中画出司机眼睛（B点）通过挡风玻璃MN看到车内装饰物（A点）的像的光路图。

10.（2019泰安，21）如图所示，从点光源S发出的一条光线射向平面镜，经平面镜反射后射向墙壁上的O点处。

请作出这条入射光线并完成光路图。

11.(2019济宁，)如图10所示,一束光水平射入潜望镜镜口后,通过潜望镜进入小明的眼睛。

请画出光的传播路径12.（2019沈阳，2）舞蹈教室内有一面非常大的平面镜，一位同学先后站在镜前甲、乙、丙、丁的四个位置，如图所示。

四川中考光学复习（二）作图一．作图题（共21小题）1．室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图所示）。

请根据这两条光束的方向确定室内电灯的位置。

（保留作图痕迹）2．如图，一束光从水中斜射入空气，画出反射光线和折射光线的大致方向。

3．如图所示，空气中一束光经过s点斜射向竖直放置的平面镜，经平面镜反射后射向一块玻璃砖的上表面，并穿过玻璃砖从下表面射出，请在图中画出该光路图（不考虑玻璃砖的反射）。

4．如图所示、OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。

5．自行车尾灯的反光原理如图所示。

请完成反射光路，并标出反射角度数。

6．如图所示，小明在房间的A点通过平面镜看到了坐在客厅沙发上B点的爸爸，请画出此现象的光路图。

7．请在图中画出三角形ABC在平面镜MN中所成的像。

8．如图所示，请作出物体AB在平面镜MN中所成的像A′B′。

9．如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照向镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图。

10．请作出图中箭头状物体在平面镜中的像11．一束光线从空气斜射入水中，在水面发生反射和折射，已知反射光线OA如图所示，请在图中画出它的入射光线和大致的折射光线。

12．一束光从空气中垂直射向玻璃砖，请画出这束光进入玻璃砖和离开玻璃砖后的大致光线（注意标出法线，不考虑光的反射）。

13．如图所示，一束光从空气斜射到玻璃的表面，请画出进入玻璃的折射光线。

14．如图所示，请完成折射光路图。

15．请将光路图补充完整。

16．（2019•遂宁）如图，OA是光源S发出的一条经平面镜反射后的反射光线，反射光线OA经过了凸透镜焦点F．请作出OA的入射光线和经凸透镜折射后的折射光线。

17．如图所示，是矫正远视眼的光路示意图，请在虚线方框内画出相应的透镜。

18．如图所示，ab是光源S发出经平面镜反射后射向凸透镜焦点F的一条光线，S′是光源S在平面镜中的像。

2019届河北中考物理总复习题型复习二作图题含答案题型复习(二) 作图题题型之一光学作图类型1光的反射作图1．(2018·重庆A卷)请按要求完成下列作图：画出图中入射光线AO经平面镜反射后的反射光线OB.解：2．(2018·内江)如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数．解：类型2平面镜成像作图3．(2018·福建)根据平面成像规律，画出图中物体AB在平面镜MN中所成的像A′B′.解：4．(2018·遂宁)一小球A在水平桌面上匀速向左运动，桌面上放置一平面镜，如图所示是小球A和它在该平面镜中的像A′在某一时刻对应的位置，请作出该平面镜(保留作图痕迹)解：5．(2018·安徽)一棵小树生长在水塘中，图中用带箭头的线段AB 表示小树露出水面的部分．请在图中画出AB 通过水面反射所成的像A′B′.解：6．(2018·黔东南)画出图中S发出的光线经平面镜反射后过P点的光路．解：类型3光的折射作图7．(2018·咸宁)如图所示，已知光线AO斜射入水中，O为入射点．请作出其反射光线OB和进入水中的折射光线OC的大致方向．解：8．(2018·威海)空杯底部有一枚硬币A，由于杯壁的遮挡，眼睛在B处看不到硬币，逐渐往杯中加水至如图所示位置时，眼睛在B处恰好能够看到硬币，请画出人眼看到硬币的光路图(画出1条入射光线及其折射光线即可)．解：9．(2018·黄石)如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A 点，请在图中先通过虚线作图找出水面处的反射点，再作出入射光线、反射光线和折射光线．解：10．(2018·河南)如图所示，一玻璃三棱镜的横截面为等腰直角三角形ABC.一束红光平行于BC边从S点射入三棱镜，经AB面折射后，又在BC面发生反射，然后恰好从P点折射后射出．请画出这个传播过程的光路图．解：11．(2018·成都)如图所示，一束激光从空气中射到半圆形玻璃砖上(O为圆心)，发生了反射和折射，请在图中画出：①反射光线；②折射光线的大致方向．解：12．(2018·昆明)完成图中经过凸透镜后的两条光线．解：13．(2018·连云港)如图所示，请画出这束光线经过凹透镜后的折射光线．解：题型之二力学作图类型1画指定力的示意图1．(2018·南宁)请在图中画出南瓜所受重力G的示意图．解：2．(2018·广安)如图所示，一小球正在斜坡上向下滚动，请画出小球在斜坡上受到重力的示意图．解：3．(2018·重庆A卷)在图中的A点画出箱子在水平向左滑行过程中受到的摩擦力示意图．解：4．(2018·徐州)如图所示，小华用绳拉着小车行走，请画出绳对小车拉力F的示意图．解：5．(2018·吉林)请在图中画出潜水艇所受浮力的示意图．解：6．(2018·扬州)如图A、B两球带异种电荷，画出A受到重力和吸引力的示意图．解：7．(2018·遂宁)如图所示，斜面上的小球被挡板A挡住，请作出小球受到的重力和小球对挡板A的压力示意图．解：类型2受力分析作图8．(2018·滨州)如图所示，用线将吊灯悬挂在天花板上，线对灯的拉力F＝4 N，请在图中画出吊灯受力的示意图．(拉力的作用点取在重心)解：9．(2018·聊城)踢出去的足球在操场上慢慢滚动后停下来，在图中画出在操场上向左滚动的足球受力的示意图．解：10．(2018·孝感)如图所示，磁铁A紧贴在电梯壁上，随电梯一起竖直向上做匀速直线运动，请画出磁铁A在竖直方向上的受力示意图．解：11．(2018·邵阳)请你在图中画出静止在水中的小球所受力的示意图．解：12．(2018·南京)如图所示，小明沿滑道下滑，画出滑道对小明作用力的示意图．(作图时用方框代替小明)解：13．(2018·安徽)如图甲所示，物块A在一固定的斜面上保持静止，可将物块A看成一个有质量的点(如图乙)．请在图乙中画出物块的受力示意图．解：14．(2017·德阳)如图所示，物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止时，木块随即在小车的平板上滑行，画出木块滑行过程中的受力示意图．解：类型3简单机械作图15．(2018·娄底)在图中画出拉力F对支点O的力臂l.解：16．(2018·广东)如图所示，轻质杠杆OA可绕O点转动，请在图中画出杠杆OA的动力臂l.解：17．(2018·德阳)如图OAB为轻质杠杆，O为支点，请在图中B 点处画出能使杠杆保持平衡的最小力F的示意图．解：18．(2018·衡阳)如图所示，一根木棒以O点为支点撬动木块，画出作用在A点的最小动力F1，并画出阻力的力臂l2.解：19．(2018·凉山)用一个动滑轮和一个定滑轮组成滑轮组来提升重物，请在图中画出最省力的绕法．解：题型之三电磁学作图类型1根据电路图连接实物图1．按图(a)所示的电路图，连接图(b)所示的实物图，使滑动变阻器的滑片P向左移动过程中，灯泡发光变亮．(电源为两节新干电池，灯泡的最小电阻为5 Ω)解：2．要求测量额定电压为2.5 V小灯泡的电功率．按照电路图(a)，将图(b)的实物连接成实验电路．解：类型2根据实物图画电路图3．(2018·兰州)根据下面的实物图画出与之对应的电路图．解：4．(2018·眉山)根据实物电路图，画出对应的电路图．解：类型3根据要求连接实物图5．(2018·湘西)用笔画线代替导线，把下面的实物电路补充完整，使小灯泡L1、L2并联，开关控制两个灯泡，导线不能交叉．解：6．(2018·上海)在图中添加两根导线，将电路连接完整．要求：闭合电键后，当滑片P向左移动时，电流表示数变小．解：类型4实物图改错7．如图所示的实物连接图中，甲图为两灯串联，乙图为两灯并联．图中是否有错？请在错处打“×”，并在原图上加以改正，改动的线要尽量少．解：8．小明要测量额定电压为2.5 V的小灯泡正常发光时的电阻，连接的电路如图所示．电路中有一处导线连接错误，请在错误的导线上打“×”，并用笔画线代替导线将电路连接正确．解：类型5设计电路图9．(2018·烟台)学习了电路相关知识后，小明想给自家的养殖场设计一种呼叫装置，要求前后门来的客人均可呼叫，前门来的客人关闭开关，办公室的电铃响、红灯亮；后门来的客人关闭开关，办公室的电铃响、绿灯亮．请在图中帮助他画出符合要求的电路图(导线不得交叉)．解：类型6家庭电路的连接10．(2018·广东)如图所示，①用笔画线代替导线完成楼道灯的自动控制电路，要求在光线较暗且有声音时灯才亮；②安装一个不受开关控制的三孔插座．解：类型7通电螺线管作图11．(2018·怀化)在图中括号内标出通电螺线管的N、S极和小磁针的N、S极．解：12．(2018·达州)如图所示是小明同学在研究通电螺线管极性时的情形，请标出开关闭合后通电螺线管的N极、螺线管内小磁针的N极和磁感线上A点的磁场方向．解：13．(2018·东营)如图所示，请根据小磁针静止后的指向及所标电流的方向，画出螺线管导线的绕法．解：。

2019 年中考物理真题分类汇编——透镜作图专题一、凸面镜1.（ 2019 黄石， 15）凸面镜以下图，MN 为主光轴， O 点为光心， F 点为焦点，请在图中画出三条光芒的折射光芒，并作出物点S 的像点 S′（注意保存作图印迹）2.（ 2019 孝感， 12）以下图，凸面镜斜放，其主光轴与水平成 45°角， F 是焦点。

一条入射光芒，经过凸面镜折射后，入射到水平搁置的平面镜上被反射，已知折射光芒 BO 与水平成 45°角，请达成光路图，画进出射到凸面镜的入射光芒和经平面镜反射的反射光芒。

3.（ 2019 毕节， 16）以下图，凸面镜主光轴与水面重合，即：上半部分在空气中，下半部分在水中，请作出经过凸面镜的入射光芒，以及折射入水后的光芒（方向大概切合物理规律即可）。

4.（ 2019 徐州， 34）以下图，一束光平行于凸面镜主光轴入射，请画出相应的折射光芒．5.（ 2019 黔东南， 17）以下图，凸面镜主光轴与水面重合，即：上半部分在空气中，下半部分在水中，请作出经过凸面镜的入射光芒，以及折射入水后的光芒（方向大概切合物理规律即可）。

6.(2019 怀化， 29)以下图，光芒伍平行于凸面镜的主光轴，光芒右过光心乙清在图中作出光芒 a、b经过凸面镜后的折射光芒；7.（ 2019 青岛， 2）以下作图，错误的选项是8.（ 2019 潍坊，）以下图， AB 为遮光板， S′是点光源 S 在平面镜中所成的像，S 发出的一条光芒经平面镜反射后恰巧经过凸面镜左边焦点F。

请画出：（1）光源 S 的地点；（2）光芒 EF 的入射光芒；（3）光芒 EF 经凸面镜后的出射光芒。

9.（ 2019 广州， 14）图为某望远镜内部部分光路图，物镜是凸进镜，O 为光心， F 为物镜焦点，焦距为500mm。

(1)在图中画出光芒a、 b 经物镜折射前的入射光芒。

(2)目镜是_____透镜 (选填“凹” 、“凸“)。

专题02 光现象1．（2019·重庆B）如图所示，下列光现象主要是由于光的直线传播形成的是A．河底变浅B．月食形成C．水中倒影D．金鱼变大【答案】B【解析】清澈的池底，看起来变浅了，是因为光从水中斜射入空气，发生折射造成的，故A不符合题意；月食是由光的直线传播形成的，故B符合题意；物体在水中的倒影，属于平面镜成像，是光的反射形成的，故C不符合题意；鱼缸中的金鱼变大是由于光的折射造成的，故D不符合题意。

2．（2019·江苏扬州）下列现象属于光的直线传播的是A．B．C．D．【答案】D【解析】玻璃杯看物体为光的折射；倒影为平面镜成像，是光的反射；放大镜看指纹为光的折射；日食月食以及手影等为光的直线传播。

故选D。

3．（2019·江苏苏州）下列现象由于光的直线传播而形成的是A．雨后天空出现彩虹B．物体在阳光下有影子C．玻璃幕墙造成光污染D．斜插入水中的筷子“弯折”【答案】B【解析】雨后的天空出现彩虹是光的色散现象，属于光的折射现象，故A不符合题意；物体在阳光下的影子是光沿直线传播形成，故B符合题意；玻璃幕墙对阳光发生镜面反射造成了“光污染”，故C不符合题意；筷子反射的光线从水中斜射入空气中时，发生偏折，看上去好像在水面处折断了，是光的折射现象，故D符合题意。

4．（2019·湘西土家族苗族自治州）如图所示，入射光线与平面镜成30°角，下列说法正确的是A．反射角是60°B．入射角是30°C．反射光线与镜面的夹角是60°D．入射角增大，反射角不变【答案】A【解析】入射光线与平面镜夹角为30°，则可得入射角为60°，由反射定律得反射角等于入射角也为60°，反射光线与镜面夹角为30°，入射角与反射角始终相等，则入射角增大时反射角也增大。

故选A。

5．（2019·江苏泰州）“以铜为镜，可以正衣冠”的光学原理是A．光的直线传播B．光的反射 C．光的折射 D．光的色散【答案】B【解析】“以铜为镜，可以正衣冠”的意思是一个人用铜鉴当镜子，可以照见衣帽是不是穿戴得端正。

2019 年中考物理真题分类汇编——光的折射作图专题1.（ 2019 贵港， 22）如下图，OA′是入射光芒AO 的折射光芒，请在图中画进出射光芒BO 的反射光芒和该入射光芒在水中的折射光芒的大概方向。

2.（ 2019 鄂州， 19）“井底之蛙，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不一样的。

如下图，一只青蛙在井底（井中有水）中央，请用光路图作出井底之蛙“观天”的最大范围。

3.（ 2019 襄阳， 18）请依据入射光芒画出折射光芒。

4.（ 2019 盐城， 23）在图碗中加满水后恰巧看到硬币右侧沿.画出恰巧看到右侧沿的一条光路5.（ 2019 苏州， 23）（ 2019 苏州，）图中，一条光芒从空气射入水中，请标出它的入射角α并大概画出折射光芒6.（ 2019 广安， 20）如下图、 OB 为反射光芒，O 为入射点，请画出该光芒的入射光芒及其折射光芒。

7.（2019 内江， 10）光从玻璃射向空气中，在玻璃与空气的交界面上发生折射和反射，以下切合实质状况的是（）8.（2019 宜宾， 13）如下图，空气中一束光经过S点斜射向直立搁置的平面镜，经平面镜反射后射向一块玻璃砖的上表面，并穿过玻璃砖从下表面射出，请在图8 中画出该光路图（不考虑玻璃砖的反射）。

9.（2019 兰州， 26）如下图为某同学利用标有角度的圆盘、激光器和半圆形玻璃砖“研究光的折射规律” 的实验表示图，此中 AO 为激光器发出的从空气射向半圆形玻璃砖的一束入射光芒，请画出反射光芒和玻璃砖中折射光芒的大概方向。

10.（ 2019 海南 19，）在图中画进出射光芒AO 对应的折射光芒大体地点。

11.（ 2019 呼和浩特， 19）如图，光芒AO 由玻璃斜射进入空气，作出反射光芒和大概的折射光芒。

12.（ 2019 安徽， 10）光从空气斜射到水面时，一部分光射进水中，另一部分光返回到空中，其光路如图甲所示。

此刻让光逆着折射光芒的方向从水中斜射到与空气的分界面，请在图乙中画出相应的折射光芒和反射光芒。
