九年级物理电功率检测题（Word版含答案）一、初三物理电功率易错压轴题（难）1．(5)[6]为达到最佳的灭蚊效果，小明应选用的粘胶类型为粘性最强的，即残留的芝麻数量最多的A胶。

故选A。

小亮利用以下器材：电源（电压恒为6V）、滑动变阻器、开关各一个，电压表、电流表各一只，三个定值电阻R1、R2、R3，大小分别为10Ω、15Ω、20Ω，导线若干，来探究“电流与电阻的关系”。

(1)图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线______。

(2)电路连接正确后，闭合开关后，移到滑片，使与电阻（20Ω）并联的电压表示数为4V，读出电流表示数，再分别改接15Ω、10Ω的电阻，重复上述实验，收集的实验数据如表所示。

老师告诉小明有一组数据误差较大，便找来一个5Ω的电阻让他再测一组数据。

当他把5Ω的电阻接入电路时，要使电压表示数仍为4V，实验不能继续进行，其原因______。

改变连接后，当电压表示数仍为4V时，电流表示数为______A（如图乙所示）。

综合分析数据可得：电压一定时，______。

(3)完成上述实验后，小亮还想测定一个U额＝2.5V的小灯泡的额定功率，他发现电流表已坏，于是向老师要了一个单刀双掷开关，借助部分现有的实验器材，设计了如图所示的电路，测出了小灯泡的额定功率。

请帮他完成实验步骤：①连接好实验电路，______，移动滑片，使电压表示为______V。

②保持滑片的位置不动，______，读出电压表示数为U。

③小灯泡的额定功率表达式P额＝______。

（用物理符号表示）【答案】电流表超出量程 0.8 电流与电阻成反比将开关S1闭合，S2拨到触点2 2.5 将S2拨到触点1()U U UR-额额【解析】【分析】【详解】(1)[1]由题目中的电流表表盘知，电流表选择0~0.6A量程，电流表与电阻串联，电源电压为6V，电压表选择0 ~15V量程，电压表与电阻并联，滑动变阻器选择一上一下接线柱，串联在电路中。

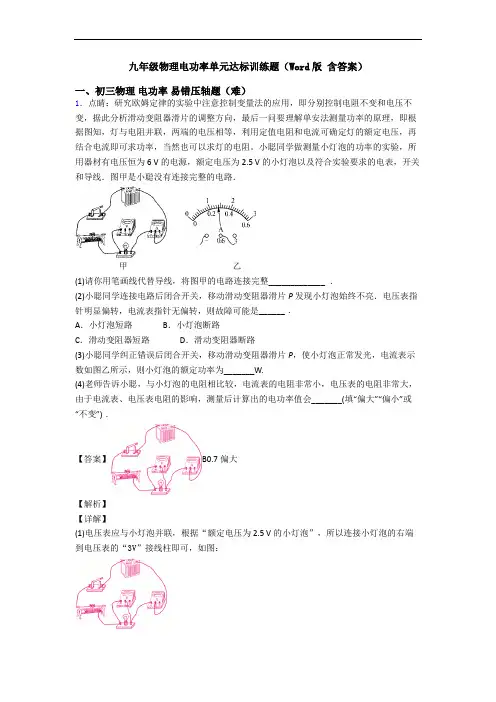

九年级物理电功率单元达标训练题（Word版含答案）一、初三物理电功率易错压轴题（难）1．点睛：研究欧姆定律的实验中注意控制变量法的应用，即分别控制电阻不变和电压不变，据此分析滑动变阻器滑片的调整方向，最后一问要理解单安法测量功率的原理，即根据图知，灯与电阻并联，两端的电压相等，利用定值电阻和电流可确定灯的额定电压，再结合电流即可求功率，当然也可以求灯的电阻。

小聪同学做测量小灯泡的功率的实验，所用器材有电压恒为6 V的电源，额定电压为2.5 V的小灯泡以及符合实验要求的电表，开关和导线．图甲是小聪没有连接完整的电路．甲乙(1)请你用笔画线代替导线，将图甲的电路连接完整_____________ ．(2)小聪同学连接电路后闭合开关，移动滑动变阻器滑片P发现小灯泡始终不亮．电压表指针明显偏转，电流表指针无偏转，则故障可能是______．A．小灯泡短路B．小灯泡断路C．滑动变阻器短路D．滑动变阻器断路(3)小聪同学纠正错误后闭合开关，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数如图乙所示，则小灯泡的额定功率为_______W.(4)老师告诉小聪，与小灯泡的电阻相比较，电流表的电阻非常小，电压表的电阻非常大，由于电流表、电压表电阻的影响，测量后计算出的电功率值会_______(填“偏大”“偏小”或“不变”)．【答案】B0.7偏大【解析】【详解】(1)电压表应与小灯泡并联，根据“额定电压为2.5 V的小灯泡”，所以连接小灯泡的右端到电压表的“3V”接线柱即可，如图：(2)小聪同学连接电路后闭合开关，移动滑动变阻器滑片P 发现小灯泡始终不亮．电流表指针无偏转，说明电路中存在断路性故障，而电压表指针明显偏转，说明电压表两端到电源两极是通的，所以与电压表并联的小灯泡断路，故选B ．(3)小聪同学纠正错误后闭合开关，移动滑动变阻器滑片P ，使小灯泡正常发光，电流表示数如图乙所示，电流表使用小量程，分度值为0.02Ａ,电流为0.28A ，则小灯泡的额定功率为:.(4)与小灯泡的电阻相比较，电流表的电阻非常小，电压表的电阻非常大;2．0 U P U I U I R ==-额额额额额（）．用“伏安法”测未知电阻的阻值．（1）请用笔画线表示导线，将图甲所示的实物连接成完整电路．要求：滑动变阻器的滑片P 向右移动时，电流表示数变小（请勿更改原有导线，导线不能交叉）．（________）（2）连接电路前，开关必须___．电路接通前，滑动变阻器的滑片P 应该移至图中_____处（选填“A ”或“B ”）．（3）小林闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障是待测电阻R x _____（选填“短路”或“断路”）．（4）小林排除故障后，用滑动变阻器调节接入电路中的电阻，对应每次变化各测一次电流值和相应的电压值并记录到表格中．有一次测量电流表的指针如图乙所示，其示数为_____A ；另一次测量电压表的指针如图丙所示，其示数为_____V ．小林根据几组实验数据计算出R x 的值，为了进一步减小误差，绘制了R x 的U -I 图像．（5）另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U -I 图像．小林发现小宇绘制的U-I 图像和自己绘制的U -I 图像不同，你认为其原因是_____；小林根据小宇的图像也可计算出待测电阻R x =_____Ω．（实验过程中电源电压保持不变）．【答案】 断开 B 断路 0.28 2.6 电压表并联在滑动变阻器的两端 10【解析】【分析】【详解】（1）滑动变阻器的滑片P向右移动时，电流表示数变小，说明变阻器连入电路的电阻变大，故变阻器左下接线柱连入电路中，如下图所示：（2）连接电路前，开关必须断开．电路接通前，滑动变阻器的滑片P应该移至图中阻值最大处的B端；（3）若待测电阻短路，电压表示数为0，不符合题意；若待测电阻断路，电流表示数为零，电压表串联在电路中测电源电压，电压表有示数，符合题意，电路中的一处故障是待测电阻R x断路；（4）有一次测量电流表的指针如图乙所示，电流表选用小量程，分度值为0.02A，其示数为0.28A；另一次测量电压表的指针如图丙所示，电压表分度值为0.1V，其示数为2.6V；3．(3)[3]连接好电路后，闭合开关，移动滑片，灯泡的亮度较暗且不变，且两电表示数也不变，出现此现象的原因是变阻器的接线柱接了两个下面的，则接入电路的阻值最大，且不可改变。

初三物理电功率测试卷有答案一、选择题（共18道总分36分）1、下列用电器中，主要利用电流热效应工作的是A．电热水器B．平板电脑C．电视机D．电风扇2、如图所示，将甲、乙两灯串联在电路中，闭合开关，发现甲灯发光，乙灯不发光，则乙灯不发光的原因可能是（）A．乙灯灯丝断了B．乙灯的实际功率太小C．相同时间内，乙灯消耗的电能远大于甲灯消耗的电能D．通过乙灯的电流小于甲灯的电流3、小刚利用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，测得在15min内，消耗电能0.3 KW・h，这个用电器可能是（）A．空调器B．电冰箱C．电视机D．收音机4、如图电源电压保持不变．将开关S闭合，滑动变阻器的滑片P向左滑动，电路中的变化情况是（）A．电压表的示数变小B．R消耗的功率变小2C．电路消耗的总功率变大D．电压表和电流表示数的比值不变5、电熨斗通电一段时间后变得很烫，而连接电熨斗的导线不怎么热，主要是因为（▲）A．导线的绝缘皮隔热B．通过导线的电流小于通过电熨斗的电流C．导线散热比电熨斗快D．导线的电阻远小于电熨斗电热丝的电阻6、小明家的饮水机具有加热和保温两种功能：当饮水机处于加热状态时，饮水机的红灯亮绿灯灭；水被加热到预定温度时，饮水机内部的温控开关S自动切换到保温状态，此时饮水机的绿灯亮红灯灭，下列电路中与上述情况相符的是（）A．B．C．D．7、电流热效应在科研、生产、生活中被广泛应用，但有时它也会给我们带来危害，下列情况中不属于防止电热危害的是（）A．电视机的后盖有许多孔B．电脑机箱内有小风扇C．电动机外壳有许多散热片D．家电长时间停用，隔一段时间应通电一次8、如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P位于b端，此时电阻R1和R2的功率相等．将滑动变阻器的滑片P从b端滑到中点．下列说法正确的是（）A．电路的总电阻变小B．电阻R1的功率小于电阻R2的功率C．电阻R1的电流变化量小于电阻R2的电流变化量D．滑动变阻器的电流变化量小于电阻R2的电流变化量9、一台"220V、1000W"的电炉，想把它改装后接到110伏的电源上，但功率保持不变，以下哪个措施是正确的（）A、将电炉丝截掉一半后接入电路B、将电炉丝截掉四分之三接入电路C、将电炉丝分成等长的两段，然后并联接入电路D、将电炉丝截掉四分之一后接入电路10、如图所示，将灯L1L2按图甲、乙两种方式接在电压均为U的两个电路中，在甲图中灯L1的功率为4W，在乙图中灯L1的功率为9W．设灯丝电阻不变．下列说法中不正确的是（）A．甲、乙两图中灯L1两端的电压之比是2：3B．L1L2两灯灯丝电阻之比是2：1C．甲、乙两图电路消耗的总功率之比是3：2D．甲图中灯L1L2的功率之比是2：111、关于电功率，下列说法中正确的是（）A．电功率是表示电流做功多少的物理量B．电功率是表示电流做功的效率高低的物理量C．电功率是表示消耗电能的快慢的物理量D．电功率是表示电能转化为其它形式能的多少的物理量12、如图所示电路，电源电压恒为6V，定值电阻R1为10Ω，滑动变阻器R2的规格为"20Ω 0.5A"，电压表量程为0～3V，电流表量程为0～0.6A．则（）A．电压表测量的是电阻R1两端的电压B．当变阻器R2的滑片P向左移动时，电压表的示数变小C．为了保证电路中各元件安全工作，变阻器R2接入电路的阻值范围是2﹣10ΩD．当变阻器R2接入电路中的阻值是8Ω时，通电1min电阻R1产生的热量是53.3J13、如图所示，电源电压保持不变，闭合开关S后，小灯泡发光较暗，过了一会儿，小灯亮度明显变亮，则下列判断中正确的是()A．电阻R短路，电压表示数变大B．电阻R短路，电压表示数变小C．电阻R断路，电流表示数变大D．电阻R断路，电流表示数变小14、将标有"12V，3W"的甲灯和"6V，3W"的乙灯，串联接在15V的电源上，那么能正常发光的是（）A．甲灯B．乙灯C．两灯都能正常发光D．两灯都不正常发光15、小明利用如图所示的装置探究电流产生的热量与哪些因素有关：有两个相同的烧瓶中装满煤油，瓶中各放置一根电阻丝，且R甲大于R乙，通电一段时间后，甲瓶玻璃管中的煤油上升得比乙高。

初三物理电功率测试卷有答案一、选择题（共18道总分36分）1、下列数据中，最接近实际情况的是（）A．普通家用照明灯的工作电流约为2AB．家用手电筒的额定功率约为200WC．一节新干电池的电压约为1.5VD．电饭锅加热煮饭时的功率约为100W2、下列估测与实际最相符的是A.人的正常体温是B.中学生的体重约为50NC.人正常步行速度D.家用空调的功率约为1000W3、如图所示，当开关闭合时，电压表V1、V2的示数分别为10V和4V，已知电动机M的线圈电阻为1Ω，R是阻值为4Ω的定值电阻，下列结论正确的是A.R两端的电压为6VB.通过电动机的电流为6AC.电阻R消耗的电功率为144WD.电动机消耗的电功率为6W4、如图甲所示，R1的阻值是20Ω，滑动变阻器R2消耗的功率P与其电阻R2的关系图象如图乙所示，则R2消耗的最大功率是（）A．0.45W B．0.50W C．0.80W D．0.90W5、灯泡L标有"6V 6W"字样，测得该灯泡的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，若电源电压恒为10V，电流表的量程为"0﹣0.6A"，电压表的量程为"0﹣15V"，则下列说法正确的是（）A．灯泡L能正常发光，且电压表的示数为6VB．当电流表示数为0.4A时，电压表的示数为1VC．灯泡L的电阻值随电压表的示数的增大而增大D．为了保证电路安全，整个电路消耗的最大功率为6W6、将两电热丝R1、R2串联起来，接在电路中．若R1＞R2，则先被点燃的火柴是（）A．电炉丝R1上的火柴B．电护丝R2上的火柴C .两电热丝上的火柴同时被点燃D．无法确定7、如图所示电路，电源电压不变，开关S处于闭合状态，由断开到闭合时，以下说法正确的是（）当开关S1A．电压表示数不变B．电流表示数变小C．电压表与电流表的示数比值不变D．在相同时间内，电路消耗的电能变小8、如图4所示，是初2014级物理课外实验小组的同学用"伏安法"测量小灯泡电阻和电功率的实验电路图，当滑动变阻器的滑片向左移动时，电流表、电压表的示数变化情况是（）A.减小、减小B.增大、减小C.减小、增大D.增大、增大9、某同学所做电学实验的电路如图所示，电源电压恒为4.5V，定值电阻R1标有"5Ω0.5A"，滑动变阻器R2规格"20Ω1A"，电压表量程"0～3V"，在不损坏电路元件的情况下，下列判断不正确的是（）A．R1的最小功率是0.45WB．该电路的最大功率是2.25WC．电路中电流变化的范围是0.18A～0.5AD．滑动变阻器阻值变化的范围是4Ω～10Ω10、下列电路图中电源电压U保持不变，小灯泡的额定电压为U0，且U＞U0，定值电阻的阻值为R。
