AVR单片机入门详细介绍

AVR单片机入门教程（一）AVR单片机入门例我们先以一个例来带领大家进入AVR单片机的精彩世界1. 新手在准备入门前，我们先以一个例来带领大家进入单片机的精彩世界，首先你需准备如下的硬件和软件：1. WinAVR 20050214 版本(AVR单片机C语言编写、编译软件)。

2. AVR单片机开发实验板（有实验、编程、下载线功能）。

3. 实验板配套的编程下载软件（以下的例将WS9500为例，配套的软件实现和WinAVR的无缝功能将让你在反复调试程序的过程中如虎添翼）2. 实验容：编写一段C代码，实现实验板上的L0~L7八个LED的流水灯程序。

（以后我们配套的AVR实验程序都将采用C代码编写，关于为什么采用C代码而不用汇编的原因大家请参考说明书的附录说明：开发学习AVR采用C语言而不用汇编语言）3.LED实验部分原理图：4. 安装WinAVR 20050214 版本：把光盘里的常用工具文件夹里的WinAVR文件夹拷贝到电脑的硬盘上，然后运行安装，安装全部使用缺省安装即可。

如果需要删除，进入控制面板，使用“添加/删除程序”。

但WinAVR PN的配置参数，仍会保存在：C:\Documents and Settings\[UserName]\Application Data\Echo Software\PN2 中。

如果想将这些参数也删除，此上述目录删除即可。

安装完成后，直接到“开始”——“程序”——“WinAVR”里运行应用程序即可（二）WinAVR的初始环境配置在用WinAVR编写、编译C程序之前还要对WinAVR进行一些必要的环境配置，这会让我们以后编写、调试程序更加得心应手。

您也可直接跳过此步，直接进入下面的WinAVR快速入门配置步骤如下：1.下面是WinAVR的操作界面：这是非常标准的Windows Style窗口。

当然它由于不是专为avr-gcc设计，所以对它进行设置是必不可少的！下面我就来设置它，以使它成为我们好用的工具吧。

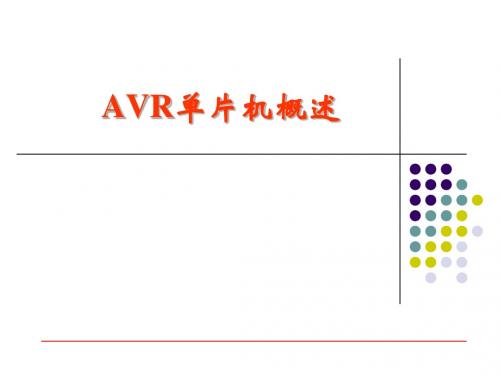

第1章A VR单片机概述A VR单片机是Atmel公司于20世纪90年代中后期开发出的一种8位单片机。

这种单片机采用RISC内核，具有使用灵活、高性能、低功耗等特点。

此外，在某些情况下，A VR 处理器甚至可以独自成为一种片上系统，完成极其复杂的功能。

目前，该型号单片机已经展示出极其强大的生命力，在国防、工业、农业、企业管理、交通运输、日常生活等各个领域得到了广泛应用。

本章主要介绍A VR单片机的发展历史及其主要应用，围绕A Tmega128（L）单片机，分析其结构、主要特点、性能封装和引脚定义。

1.1 AVR与51单片机单片机嵌入式系统的硬件基本构成分为两大部分：单片微控制器芯片和外围的接口电路。

其中，单片微控制器是构成单片机嵌入式系统的核心。

为了强调其控制属性，也可以把单片机称为微控制器MCU。

在国际上，“微控制器”的叫法似乎更通用一些，而我国比较习惯使用“单片机”这一名称。

单片机因将计算机的主要组成部分集成在一个芯片上而得名，具体地说就是把中央处理单元CPU、随机存储器RAM、只读存储器ROM、中断系统、定时器/计数器以及I/O接口电路等主要微型机部件集成在一块芯片上。

因此，一片芯片构成了一个基本的微型计算机系统。

由于单片机芯片的微小体积，极低的成本和面向控制的设计，使得它作为智能控制的核心器件被广泛地应用于嵌入到工业控制、智能仪器仪表、家用电器、电子通信产品等各个领域中的电子设备和电子产品中。

可以说由单片机为核心构成的单片机嵌入式系统已成为现代电子系统中最重要的组成部分。

早期的单片机都是8位或4位的，其中最成功的是Intel的8031，因为其简单可靠而性能不错获得了很大的好评。

此后，在8031上发展出了MCS-51系列单片机系统。

基于这一系统的单片机系统直到现在还在广泛使用。

随着工业控制领域要求的提高，开始出现了16位单片机，但因为性价比不理想并未得到很广泛的应用。

20世纪90年代后随着消费电子产品的大发展，单片机技术得到了巨大的提高。

avr单片机教程
AVR单片机是一种常用的微控制器，它由Atmel公司推出。

下面是一个简要的AVR单片机教程，包括AVR单片机的
基本知识和编程技巧。

1. 搭建AVR单片机开发环境：
- 下载并安装AVR编程工具链，例如Atmel Studio或AVR-GCC。

- 连接编程器（如USBasp或AVRISP mkII）和AVR单
片机。

2. 学习AVR单片机的基本原理：
- 了解AVR单片机的体系结构，包括CPU核心和外设。

- 学习AVR单片机的寄存器和位操作，如端口设置和IO 口操作。

- 掌握AVR单片机的时钟系统和时钟分频器。

3. 学习AVR单片机的编程语言：
- C语言是AVR单片机的主要编程语言，需要学习C语言的基本语法和数据类型。

- 掌握AVR单片机的特定编程库和API，如delay函数和IO口操作函数。

4. 学习AVR单片机的编程技巧：
- 学习如何控制IO口，包括输入输出控制和中断处理。

- 掌握定时器和计数器的使用，以实现精确的时间控制。

- 学习如何使用外部中断来响应外部事件。

5. 实践项目：
- 首先进行简单的LED闪烁项目，以检查开发环境和硬件连接是否正常。

- 然后尝试一些基本的输入输出控制实验，如按键控制LED亮灭。

- 接下来尝试更复杂的项目，如控制舵机，驱动LCD屏幕等。

以上是一个基本的AVR单片机教程的大纲，希望能够帮助你入门AVR单片机的学习和应用。

具体的学习细节和项目实践可以通过查阅相关的AVR资料和教程来深入学习。

AVR单片机入门教程首先，我们需要了解AVR单片机的基本原理。

AVR单片机是一种基于RISC结构的微控制器，具有高性能、低功耗和易于编程的特点。

它由CPU、存储器、定时器、IO端口等组件构成，通过编程实现对外设的控制。

接下来，我们需要学习AVR单片机的编程语言。

AVR单片机通常使用C语言进行编程，因为C语言具有简单易学、灵活性强、可移植性好等优点。

对于初学者来说，可以利用AVR开发板上的编程环境进行学习和实践。

在开始编程之前，我们还需要了解AVR单片机的开发工具。

AVR单片机的开发工具主要包括编译器、调试器和烧录器。

常用的AVR单片机开发工具包括Atmel Studio、AVR Studio等。

这些工具可以帮助我们编写、调试和烧录代码，提高开发效率。

当我们熟悉了AVR单片机的基本原理、编程语言和开发工具后，我们可以开始进行实践了。

下面是一个简单的AVR单片机入门实例：首先，我们需要准备一个AVR开发板、一个LED灯和一根跳线。

将LED灯连接到AVR开发板的一个IO口，然后将开发板连接到电脑上。

接下来，我们打开AVR开发工具，在编程环境中创建一个新的工程。

选择AVR单片机型号，并设置IO口为输出模式。

然后，编写C语言代码，实现控制LED灯闪烁的功能。

代码可以使用以下方式实现：```c#include <avr/io.h>#include <util/delay.h>int main(void)DDRB，=(1<<PB0);//设置PB0为输出模式while (1)PORTB^=(1<<PB0);//翻转PB0电平_delay_ms(500); // 延时0.5秒}return 0;```最后，编译并烧录代码到AVR单片机上。

然后，我们就可以看到LED灯在0.5秒的间隔内闪烁。

通过这个简单的实例，我们可以了解AVR单片机的基本编程方法和应用场景。

在进一步学习和实践中，我们可以深入了解AVR单片机的更多特性和应用。

简易AVR单片机教程简介AVR单片机是一种低功耗、高性能的微控制器，由Atmel公司开发并广泛应用于嵌入式系统的开发中。

本教程将介绍AVR单片机的基本知识以及编程技巧，帮助初学者快速入门。

目录1.AVR单片机概述2.硬件基础– 2.1 芯片选型– 2.2 电路设计– 2.3 连接方式3.编程环境搭建– 3.1 AVR Studio– 3.2 AVR编程语言– 3.3 编译与烧录4.基本功知识– 4.1 GPIO控制– 4.2 定时器与计数器– 4.3 中断处理5.进阶内容– 5.1 PWM控制– 5.2 串口通信– 5.3 ADC模数转换6.实例项目– 6.1 LED灯控制– 6.2 电机控制– 6.3 温湿度监测1. AVR单片机概述AVR（Alf-Egil Bogen, Vegard Wollan, Ragnar Melland）单片机是Atmel公司推出的一款低功耗高性能的微控制器。

它采用RISC架构，具有较高的运算速度和较低的功耗。

由于其易于学习和使用的特点，AVR单片机被广泛应用于嵌入式系统的开发中。

2. 硬件基础2.1 芯片选型在开始使用AVR单片机之前，我们首先需要选择合适的芯片。

Atmel公司生产了多种型号的AVR单片机，各具特色。

在选择芯片时，我们需要考虑以下几个因素：•项目需求：根据项目的具体需求（如GPIO数量、模拟输入输出等），选择适合的芯片型号。

•价格：芯片的价格也是选择的一个重要因素，需要根据项目的预算进行合理选择。

•开发工具支持：确保选择的芯片在目标开发工具中有良好的支持，以便后期开发和调试。

2.2 电路设计在使用AVR单片机之前，我们还需要进行电路设计。

简单的AVR 单片机电路设计包含以下几个关键组成部分：•电源电路：AVR单片机需要稳定的电源来正常工作。

一般使用电源滤波电容、稳压电路等来提供稳定的电压。

•复位电路：AVR单片机上电时需要复位，复位电路可通过连接一个复位电阻和电容实现。

AVR单片机教程一、AVR单片机的基本概念AVR（Alf and Vegard's RISC processor）是一种基于精简指令集（RISC）架构的微控制器，由爱尔兰的Atmel公司开发。

AVR系列微控制器以其高性能和低功耗而闻名，常用于嵌入式系统中。

AVR单片机使用C 语言进行编程，可以通过简单的指令完成各种功能。

二、AVR单片机的硬件结构AVR单片机由一个中央处理单元（CPU）、存储器、输入输出（IO）端口和定时器等组成。

其中，CPU是控制单元，负责执行指令；存储器用于存储程序和数据；IO端口用于与外部设备进行数据交互；定时器用于生成时间延迟。

三、AVR单片机的编程方法1. 安装开发环境：首先，需要安装一个开发环境，如Atmel Studio 等。

安装完成后，打开开发环境并创建一个新项目。

2.配置项目：在创建新项目后，需要配置项目的属性。

包括选择单片机型号、时钟频率等。

3.编写程序：使用C语言编写单片机程序。

可以通过调用库函数实现各种功能，如控制IO口、定时器等。

编写程序时，需要注意编码规范和注释。

4.编译程序：编写完程序后，需要将其编译成机器语言。

在开发环境中，可以通过点击编译按钮来完成编译。

5.烧录程序：将编译好的程序烧录到单片机中。

可以使用外部编程器或直接通过IDE进行烧录。

6.调试程序：将程序烧录到单片机后，可以进行调试。

可以通过添加断点、监视变量等方式来进行调试，以查找和修复错误。

四、AVR单片机的应用示例```c#include <avr/io.h>#include <avr/delay.h>void delayMs(uint16_t delay)while (delay--)_delay_ms(1);}int main(void)DDRA，=(1<<PA0);//将引脚PA0设置为输出while (1)PORTA，=(1<<PA0);//输出高电平delayMs(500); // 延时500msPORTA&=~(1<<PA0);//输出低电平delayMs(500); // 延时500ms}return 0;```以上示例代码实现了一个LED灯的闪烁，通过控制引脚PA0的电平状态来控制LED灯的亮灭。
