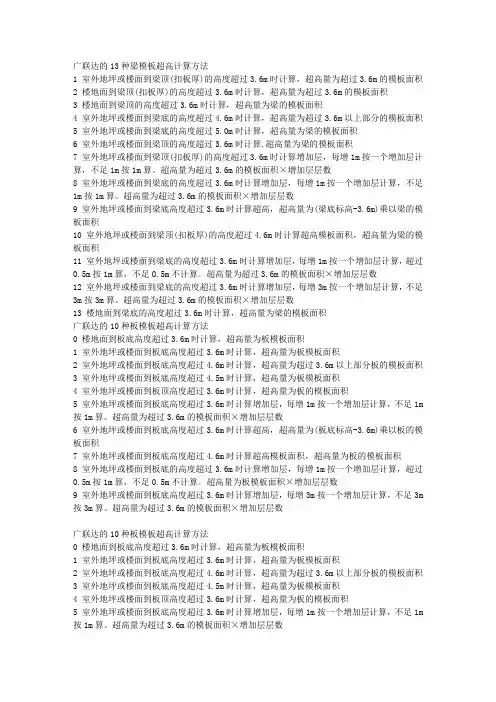

广联达的13种梁模板超高计算方法

广联达的13种梁模板超高计算方法1 室外地坪或楼面到梁顶(扣板厚)的高度超过3.6m时计算，超高量为超过3.6m的模板面积2 楼地面到梁顶(扣板厚)的高度超过3.6m时计算，超高量为超过3.6m的模板面积3 楼地面到梁顶的高度超过3.6m时计算，超高量为梁的模板面积4 室外地坪或楼面到梁底的高度超过4.6m时计算，超高量为超过3.6m以上部分的模板面积5 室外地坪或楼面到梁底的高度超过5.0m时计算，超高量为梁的模板面积6 室外地坪或楼面到梁顶的高度超过3.6m时计算,超高量为梁的模板面积7 室外地坪或楼面到梁顶(扣板厚)的高度超过3.6m时计算增加层，每增1m按一个增加层计算，不足1m按1m算。

超高量为超过3.6m的模板面积×增加层层数8 室外地坪或楼面到梁底的高度超过3.6m时计算增加层，每增1m按一个增加层计算，不足1m按1m算。

超高量为超过3.6m的模板面积×增加层层数9 室外地坪或楼面到梁底高度超过3.6m时计算超高，超高量为(梁底标高-3.6m)乘以梁的模板面积10 室外地坪或楼面到梁顶(扣板厚)的高度超过4.6m时计算超高模板面积，超高量为梁的模板面积11 室外地坪或楼面到梁底的高度超过3.6m时计算增加层，每增1m按一个增加层计算，超过0.5m按1m算，不足0.5m不计算。

超高量为超过3.6m的模板面积×增加层层数12 室外地坪或楼面到梁底的高度超过3.6m时计算增加层，每增3m按一个增加层计算，不足3m按3m算。

超高量为超过3.6m的模板面积×增加层层数13 楼地面到梁底的高度超过3.6m时计算，超高量为梁的模板面积广联达的10种板模板超高计算方法0 楼地面到板底高度超过3.6m时计算，超高量为板模板面积1 室外地坪或楼面到板底高度超过3.6m时计算，超高量为板模板面积2 室外地坪或楼面到板底高度超过4.6m时计算，超高量为超过3.6m以上部分板的模板面积3 室外地坪或楼面到板底高度超过4.5m时计算，超高量为板模板面积4 室外地坪或楼面到板顶高度超过3.6m时计算，超高量为板的模板面积5 室外地坪或楼面到板底高度超过3.6m时计算增加层，每增1m按一个增加层计算，不足1m 按1m算。

四川规定，层高超过3.9米计算超高费用。

以下是关于模板超高的（土建定额的说明和计算规则）
（1)现浇混凝土梁、板、柱、墙是按支模高度3.9m内编制的，超过3.9m时，超过部分工程量按超高的项目计算。

(2)现浇钢筋混凝土柱、梁、板、墙的支模高度是指自然地坪至板底、梁底或板面至板底、梁底之间的高度，以3.9m以内为准，超过3.9m 部分，按超过部分计算增加支撑工程量，若超过高度不足1.0m时，按一米计算。

如：层高在4.6时4.6-3.9=0.7米不足1米，按1米算，计算超高模板增加费*2倍
层高在5 时5-3.9=1.1米计算超高模板增加费*2倍
层高在6 时6-3.9=2.1米计算超高模板增加费*3倍。

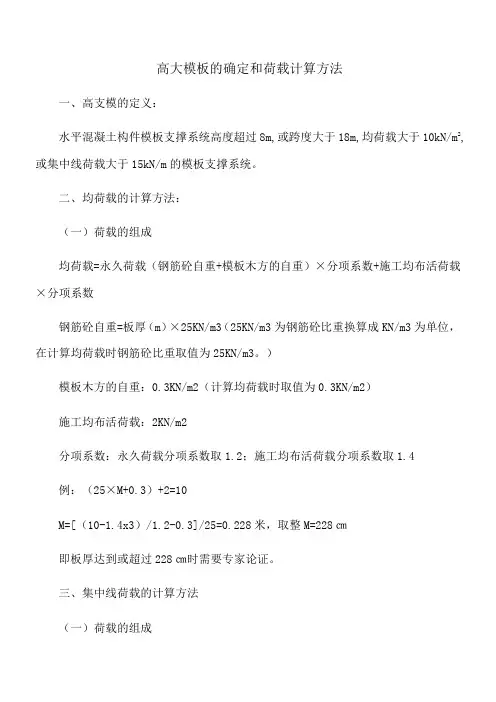

高大模板的确定和荷载计算方法
一、高支模的定义：
水平混凝土构件模板支撑系统高度超过8m,或跨度大于18m,均荷载大于10kN/m2,或集中线荷载大于15kN/m的模板支撑系统。

M=[（10-1.4x3）/1.2-0.3]/25=0.228米，取整M=228㎝
即板厚达到或超过228㎝时需要专家论证。

三、集中线荷载的计算方法
（一）荷载的组成
集中线荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系数
钢筋砼自重=梁的截面积（m2）×26KN/m3（26KN/m3为钢筋砼比重换算成KN/m3为单位，在计算集中线荷载时钢筋砼比重取值为26KN/m3。

）
2
1.2808＞20需论证。

四、根据以上的计算方法进行反推，楼板厚度大于或等于350mm，其模板支撑系统属于高支模范围。

五、根据以上的计算方法进行反推，梁截面积大于或等于0.52m2时，应验算其集中线荷载是否超过高支模范围，以确定是否需要专家论证。

注：以上计算方法的依据为JGJ130-2011《建筑施工扣件式钢管脚手架安全技术规范》。

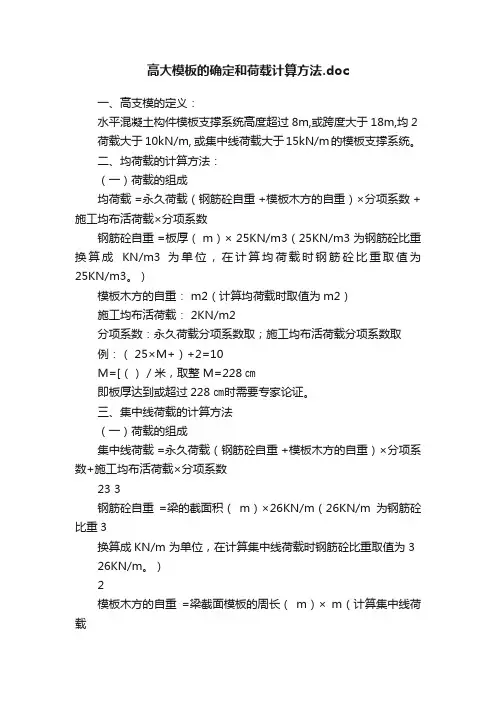

高大模板的确定和荷载计算方法.doc一、高支模的定义：水平混凝土构件模板支撑系统高度超过8m,或跨度大于18m,均2 荷载大于 10kN/m, 或集中线荷载大于15kN/m的模板支撑系统。

二、均荷载的计算方法：（一）荷载的组成均荷载 =永久荷载（钢筋砼自重 +模板木方的自重）×分项系数 + 施工均布活荷载×分项系数钢筋砼自重 =板厚（ m）× 25KN/m3（25KN/m3 为钢筋砼比重换算成KN/m3为单位，在计算均荷载时钢筋砼比重取值为25KN/m3。

）模板木方的自重： m2（计算均荷载时取值为m2）施工均布活荷载： 2KN/m2分项系数：永久荷载分项系数取；施工均布活荷载分项系数取例：（25×M+）+2=10M=[（） / 米，取整 M=228㎝即板厚达到或超过228 ㎝时需要专家论证。

三、集中线荷载的计算方法（一）荷载的组成集中线荷载 =永久荷载（钢筋砼自重 +模板木方的自重）×分项系数+施工均布活荷载×分项系数23 3钢筋砼自重=梁的截面积（m）×26KN/m（26KN/m为钢筋砼比重3换算成KN/m 为单位，在计算集中线荷载时钢筋砼比重取值为3 26KN/m。

）2模板木方的自重=梁截面模板的周长（m）× m（计算集中线荷载2时取值为 m）2施工均布活荷载 =梁宽m×3KN/m分项系数永久荷载分项系数取；施工均布活荷载分项系数取例：梁高 700，梁宽 700[ 梁高 1000，梁宽 500[ 梁高 900，梁宽 600[ 需论证。

四、根据以上的计算方法进行反推，楼板厚度大于或等于350mm，其模板支撑系统属于高支模范围。

五、根据以上的计算方法进行反推，梁截面积大于或等于时，应验算其集中线荷载是否超过高支模范围，以确定是否需要专家论证。

注：以上计算方法的依据为JGJ130-2011《建筑施工扣件式钢管脚手架安全技术规范》。

广联达框架梁的计算设置介绍（上）框架梁的计算设置介绍（上）——从计算设置学平法之三一、算量基本方法:框架梁的计算主要包括上部钢筋、下部钢筋、侧面钢筋、拉筋、箍筋、次梁加筋、吊筋以及加腋钢筋的计算。

1、上部钢筋:(一)上通长筋:上通长筋=支座宽-保护层+弯折+净长+弯折-保护层GGJ2009中，楼层框架梁的弯折长度取自【楼层框架梁端节点】，可根据实际情况调整。

屋面框架梁的弯折长度取自【屋面框架梁端节点】，也可根据实际情况调整弯折值。

（二）支座钢筋：中间支座：支座筋=搭接+支座宽+搭接端支座：支座筋=搭接+支座宽-保护层+弯折根据原位标注中支座钢筋的位置，可计算出上述两种情况的支座钢筋，其中端支座的端部弯折的计算同上通长筋。

第一、二、三排的支座钢筋两端伸入跨中长度取计算设置第2项、第3项和第4项。

当左右跨不等时，伸入小跨内负筋的L取值为计算设置第5项。

如果支座钢筋与跨中钢筋相同，软件可以自动连通计算。

（三）跨中钢筋：跨中筋=支座宽-保护层+弯折+净长+支座宽-保护层+弯折端部弯折的计算同上通长筋。

如果原位标注上相邻两跨的跨中钢筋相同，软件可以自动连通计算。

上部非通长筋与架立筋的搭接长度取计算设置第1项。

2、下部钢筋：（一）下通长筋：下通长筋=支座宽-保护层+弯折+净长+支座宽-保护层+弯折端支座的计算同上通长筋。

（二）下部钢筋：（1）下部钢筋中间支座：下部钢筋=直锚+净长+直锚端支座：下部钢筋=直锚+净长+支座宽-保护层+弯折根据原位标注中支座钢筋的位置，可计算出上述两种情况的下部钢筋，其中端支座的端部弯折的计算同上通长筋。

（2）下部不伸入支座钢筋下部不伸入支座钢筋=-距支座边距离+净长-距支座边距离不伸入支座的下部钢筋距支座边距离取计算设置第6项。

3、楼层框架梁的变截面计算：GGJ2009中，楼层框架梁的变截面计算，软件内置了3个节点设置处理各种变截面情况（每个节点设置包含了平法图集的各种构造要求），根据标高关系可以自动匹配到相应的节点设置。

本人对广联达图形算量技巧详解选定1层的梁、板点-楼层-复制选定图元到其他楼层-选2层达上钩，复制过去以后再原位标注每一个梁进展检查修改。

表格输入的无法显示计算公式绘制梁图时，导致工程量偏小的原因有：1、梁在穿插部位没有正确设置好支座，导致跨数偏少；2、钢筋信息输入错误或者没有进展原位标注和识别等砖砌电信井，深度1.7米，怎样计算脚手架？单项脚手架：里脚手架。

以面积计算。

按砌墙的墙面积计算里脚手架。

应业主要求，将原来做好了的GBQ3.0清单要改成每一个清单项都是全部费用〔包括措施费、文明工地、税金等等一切费用〕的报价表，试了很久要么很麻烦，要么与总价对不上。

谁有好方法？那你就把其他的费用综合进去就行了，你要是每一项都出一个报表也太麻烦的，你可以把其它的所有费用都综合到清单的单价里面，你具体算出来一个其他的参考这个计取费率就行啊。

在单价构成中直接设定成全费用单价，这样出来的单价既是完价，即在单价构成中将各项费用设定好即可。

总包效劳费分包方在施工现场需使用总承包方提供的水电、道路、脚手架、垂直运输机械等，按有偿效劳的原那么，总包向分包收取总包效劳费，其标准可按分包总造价〔不含设备费〕的2%，由总分包双方协商议定。

楼梯的踢脚线，没有专门的代码，但可以考虑用楼梯斜长来代替计算。

楼梯踢脚线最好手工计算后在表格输入里套用定额子目和直接输入工程量计算结果即可，在绘图输入里没有更好的方法的。

楼梯的踢脚线定义有点复杂,因为楼梯的踢脚线是由斜段长和平直段组成,所以要分两次来定义,在定义直形段时,选择直楼梯踏步斜段长,然后再定义平台的时候,选择工程量代码为平墙贴墙长度,这两个代码才能组合成楼梯的踢脚线,，其实可以直接在表格中用手算,也许还方便些。

地下室顶板的保温该怎么布置？可以用房间中的天棚面积代码*厚度，即可。

屋面陶粒砼找坡3%如何绘图"最薄处3CM.屋面平面为几何尺寸.，最高处标高一样,最低处根据3%推算标高不等,厚度肯定不一样.，不用表格输入法,可以绘图计算吗" 3%坡度在面积中增加工程量按平均厚度折算在平方面积内即可。

梁超高模板计算规则篇一:模板超高按下列规定计算模板超高按下列规定计算: (1)梁、板按超高部分全部模板面积计算;坡屋面按平均高度计算;梁板底面距设计室外地坪或下一层楼面的高度超过3.6m时，可计算模板超高费，超高增加高度采用四舍五入按“米”计算。

(2)墙、柱超高从室外设计地坪或楼板上表面算起，高度超过3.6m时，按3.6m以上部分模板面积计算，超高增加高度采用四舍五入按“米”计算。

如果为6米，则柱为6-3.6=2.4米，所以就计算超高2米，工程量按超过3.6米以上2.4米的工程量计算。

梁板超高工程量为梁板模板面积，计算2米超高。

在每超高一米的单价上乘以2即可。

如果为3.9米，则就不计算超高了如果是7.6米，在每超高1米的单价上乘以4即可那说明是理解为按工程量乘以超高系数了。

超高工程量按超高工程量计算，然后在每超高一米的单价上乘以系数即可如果柱超高模板面积是200平米，超高5米，那么是工程量不变，单价乘以5即可都是分段计算，再累加起来的。

3.6-4.6米是第一段，超高1米;4.6-5.6米是第二段，超高2米，模板量需要*2;剩1余的0.4米不足超高计算值的一半，舍去不计。

如果是7.6米，模板工程量也是分段计算的，只有最顶上的一段是*4的。

篇二:广联达的13种梁模板超高计算方法广联达的13种梁模板超高计算方法.txt我很想知道，多少人分开了，还是深爱着。

ゝ自己哭自己笑自己看着自己闹。

你用隐身来躲避我丶我用隐身来成全你～待到一日权在手，杀尽天下负我狗。

广联达的13种梁模板超高计算方法.txt爱人是路，朋友是树，人生只有一条路，一条路上多棵树，有钱的时候莫忘路，缺钱的时候靠靠树，幸福的时候别迷路，休息的时候靠靠树～广联达的13种梁模板超高计算方法1 室外地坪或楼面到梁顶(扣板厚)的高度超过3.6m时计算，超高量为超过3.6m的模板面积 2 楼地面到梁顶(扣板厚)的高度超过3.6m时计算，超高量为超过3.6m的模板面积 3 楼地面到梁顶的高度超过3.6m时计算，超高量为梁的模板面积4 室外地坪或楼面到梁底的高度超过4.6m时计算，超高量为超过3.6m以上部分的模板面积5 室外地坪或楼面到梁底的高度超过5.0m时计算，超高量为梁的模板面积6 室外地坪或楼面到梁顶的高度超过3.6m时计算,超高量为梁的模板面积7 室外地坪或楼面到梁顶(扣板厚)的高度超过3.6m时计2算增加层，每增1m按一个增加层计算，不足1m按1m算。

第四节混凝土模板及支撑工程说明[返回导航条]一、现浇混凝土模板，定额按不同构件，分别以组合钢模板、钢支撑、木支撑，复合木模板、钢支撑、木支撑，胶合板模板、钢支撑、木支撑，木模板、木支撑编制。

二、现场预制混凝土模板，定额按不同构件分别以组合钢模板、复合木模板、木模板，并配制相应的混凝土地膜、砖地膜、砖胎膜编制。

三、现浇混凝土梁、板、柱、墙是按支模高度(地面支撑点至模底或支模顶)3.6ｍ编制的，支模高度超过3.6ｍ时，另行计算模板支撑超高部分的工程量。

四、采用钢滑升模板施工的烟囱、水塔及贮仓是按无井架施工编制的，定额内综合了操作平台。

使用时不再计算脚手架及竖井架。

五、用钢滑升模板施工的烟囱、水塔，提升模板使用的钢爬杆用量是按一次摊销编制的，贮仓是按两次摊销编制的，设计要求不同时，可以换算。

六、倒锥壳水塔塔身钢滑升模板项目，也适用于一般水塔塔身滑升模板工程。

七、烟囱钢滑升模板项目均已包括烟囱筒身、牛腿、烟道口；水塔钢滑升模板均已包括直筒、门窗洞口等模板用量。

八、钢筋混凝土直形墙、电梯井壁等项目，模板及支撑是按普通混凝土考虑的，若设计要求防水、防油、防射线时，按相应子目增加止水螺栓及端头处理内容。

九、组合钢模板、复合木模板项目，已包括回库维修费用。

回库维修费的内容包括：模板的运输费，维修的人工、材料、机械费用等。

工程量计算规则[返回导航条]一、现浇混凝土模板工程量，按以下规定计算(一)现浇混凝土及预制钢筋混凝土模板工程量，除另有规定者外，应区别模板的材质，按混凝土与模板接触面的面积，以平方米计算。

(二)现浇钢筋混凝土墙、板上单孔面积在0.3ｍ2以内的孔洞，不予扣除，洞侧壁模板亦不增加；单孔面积在0.3ｍ2以外时，应予扣除，洞侧壁模板面积并入墙、板模板工程量内计算。

(三)现浇钢筋混凝土框架及框架剪力墙分别按梁、板、柱、墙有关规定计算；附墙柱并入墙内工程量计算。

(四)杯形基础杯口高度大于杯口长边长度的，套用高杯基础定额项目。

大跨度超高模板支撑方案计算一、基本情况先搞清楚。

1. 工程概况。

得知道这个大跨度超高是啥概念呢。

比如说大跨度，到底是跨度十几米还是几十米呀？超高呢，是超过3米、5米还是更高？这就像你要去打怪兽，得先知道怪兽有多高多大一样。

先把工程里这个大跨度超高部分的建筑功能（是厂房呢还是大型商场之类的）、结构形式（是框架结构还是桁架结构等）摸清楚。

2. 荷载确定。

这就像是给模板支撑系统算一算它要扛多少东西的力气活。

首先是恒载，这包括模板自身的重量，就像你背着自己的背包一样，它一直都在那儿。

还有混凝土的重量，混凝土那可是个实打实的重物，就像沉甸甸的铅块。

不同强度等级的混凝土重量有点差别，可不能算错哦。

然后是活载，活载就像一阵一阵来的风或者是人在上面走动啥的。

施工荷载可不能小看，工人在上面搬东西、推小车啥的，这些力都得考虑进去。

还有风荷载，要是在空旷的地方建这个大跨度超高的建筑，风一吹，模板支撑可不能被吹倒呀，得按照当地的风压标准值来计算。

二、模板系统计算。

1. 模板选型。

就像选衣服一样，模板也得选合适的。

是选木模板呢还是钢模板？木模板比较轻便，像个温柔的小助手，但是强度可能有限。

钢模板就像个硬汉，强度高但是价格可能贵点，而且比较重。

要根据工程的具体要求，像混凝土表面的平整度要求、周转次数等来选择。

2. 模板强度和刚度计算。

强度计算就是看这个模板能不能扛得住上面的压力，可不能被压得“骨折”了。

根据材料力学的那些公式，把模板当成一个小薄板，计算它在荷载作用下的应力。

如果应力超过了材料能承受的极限，那就得换更结实的模板或者调整支撑方式。

刚度计算呢，就是看模板会不会变形得太厉害。

要是变形太大，浇出来的混凝土构件就像个歪歪扭扭的麻花，肯定不行。

要计算模板在荷载下的挠度，保证它在允许的范围内。

三、支撑系统计算。

1. 立杆间距确定。

立杆就像一群小士兵，站得太稀了，力量不够，站得太密了，又浪费材料。

要根据计算来确定间距。

先假设一个间距，然后计算在这个间距下立杆能承受的荷载。

第一部分：主体构件：墙：砖墙：GSWPCD：〔钢丝网片总长度〕：柱：内外墙上的柱计算一样算四边，每边均算至板底；墙：砌块墙砖墙与砼墙相交时计算两侧，且均算至板底；梁：外墙的梁计算两道外侧和一道内侧，内墙则计算两道内侧。

TJCD：〔体积长度〕这个体积长度是不扣减柱所占的长度JSJMJ：〔脚手架面积〕不扣减柱墙垛：ZXMJ：〔装修面积〕墙垛的两侧的面积计算墙垛的抹灰及装修面积时使用TQZXMJ：〔贴墙装修面积〕墙垛的端头的面积计算墙垛的抹灰及装修面积时使用女儿墙：TJCD：〔体积长度〕与墙的体积长度相同，这个可以代替计算女儿墙上的压顶相关工程量，如：压顶体积＝TJCD*压顶断面积等门、窗、门连窗：DKMJ：〔洞口面积〕KWWMJ：〔框外围面积〕通常，建筑物安装门窗需要塞缝时，采用框外围面积计算门窗工程量；否则采用洞口面积计算工程量。

DKSMCD：〔洞口三面长度〕洞口的左右和顶部长度，在计算窗套等时可以利用柱：CGTJ：〔超高体积〕是指柱超过3.6m以后的体积JSJMJ：〔脚手架面积〕软件计算：（ZC（柱周长）+3.6）*GD（柱高度－板厚），这个地方是算到现浇板的板底的，有的时候要求计算到板顶就可这样计算：(ZC+3.6)*GD这样就可以了。

梁：CGTJ：〔超高体积〕计算梁底标高超过3.6m以后的体积JSJMJ：〔脚手架面积〕扣减柱以后的净长所计算的脚手架面积TJCD：〔体积长度〕是扣减柱以后的长度：可以计算单梁的抹灰面积ZXCD：〔轴线长度〕是不扣减柱所占的长度板：现浇板MBMJ：〔模板面积〕用原始面积减去梁、柱所占的面积以后的模板面积CMMBMJ：〔侧面模板面积〕现浇板侧壁相应模板面积CGTJ：〔超高体积〕同梁的超高体积YSMJ：〔原始面积〕是所画现浇板的面积不扣减任何构件KLHCKDTJ：〔扣老虎窗空洞体积〕JLHCKDCBMJ：〔加老虎窗空洞侧面面积〕两个计算模板面积预制板：TJ：〔面积〕指预制板在图上所占的面积即：CD*HD*KD板洞：ZC：〔周长〕可以用来计算板洞四周的抹灰面的长度楼梯：TYMJ：〔投影面积〕我们在图上所画的构件的投影面积DBMJ：〔底部面积〕底部斜面积，可以计算出底部的装修工程量，如底部的涂料或者888等，一部分按照实际面积计算的工程量。

一、超高起始计算高度：是指柱从这个高度以上的部分计算超高。

可以输入具体的高度，或选择“从底开始全部计算超高”。

例如有些地图例说明：柱截面尺寸为：400mm*400mm，超出3.6m以上每增1m计算一个超高，不足1m按1m计算，计算柱的超高模板面积。

（1）选项0（不分段，计算总量）：柱顶标高-柱底标高解释：按超过“超高计算高度”部分的工程量计算柱超高模板面积=0.4*4*1.4=2.24m2（2）选项1（不分段，计算总量×超高系数（超高顶面-超高起始高度））解释：超高系数指"超高顶面-超高起始高度"后的数值，超高工程量为：计算总量×超高系数.超高系数=超高顶面-超高起始高度=5-3.6=1.4m柱超高模板面积=（0.4*4*1.4）*1.4=3.136m2（3）选项2（不分段，计算总量×超高数量）解释：通过“超高分段高度”和“超高数量取舍方式”计算出超高数量，超高工程量为计算总量×超高数量。

超高分段高度:在计算规则中通常会有类似这样的规定：“超过3.6m 时，每超过1m（不足1m者按1m计）”。

软件中的超高分段高度就是指的这个每超过多少米。

超高数量取舍方法:提供三种方式：不足分段高度或舍去；或进一；或四舍五入。

超高数量=（超高顶面-超高起始高度）/超高分段高度，然后取整。

超高数量：5-3.6=1.4m，不足1m按照1m计算，所以超高数量为2。

柱超高模板面积=（0.4*1.4*4）*2=4.48m2分析：按照规定，此柱应该分为2段计算，一段为1m,一段为0.4m，柱超高模板面积=((0.4*1)*4)*1+((0.4*0.4)*4)*2=2.88m2注意：超高算法按各地计算规则默认设置，但有些规则未明确注明，所以默认的“超高分段计算方法”可能与您的期望不符，当出现这种情况时请按上述介绍的四种算法调整。

广联达绘制梁或者挑梁,高度大于300画梁
广联达是一种用于绘制建筑结构的工程设计软件，可以绘制各种形状和尺寸的梁或挑梁。

如果需要绘制高度大于300的梁，可以按照以下步骤进行操作：
1. 打开广联达软件并创建一个新的工程文件。

2. 在绘图界面上选择绘制梁或挑梁的工具，一般位于工具栏的结构元素或者钢筋工具组中。

3. 按照设计要求，在绘图界面上选择绘制梁或挑梁的起点和终点，并指定其宽度和高度。

4. 在属性设置栏中调整梁的高度，将其设定为大于300。

5. 根据需要，调整梁的其他属性，如材料，截面形状等。

6. 确认绘制设置后，点击绘图界面上的确认或绘制按钮，完成梁绘制。

这样就可以使用广联达绘制一个高度大于300的梁或挑梁了。

请注意，具体操作步骤可能因广联达软件版本和个人设置而有所差异，请参考软件的帮助文档或联系软件供应商获取更详细的操作指导。
