大梁侧模板计算400X600

大梁侧模模板施工验算

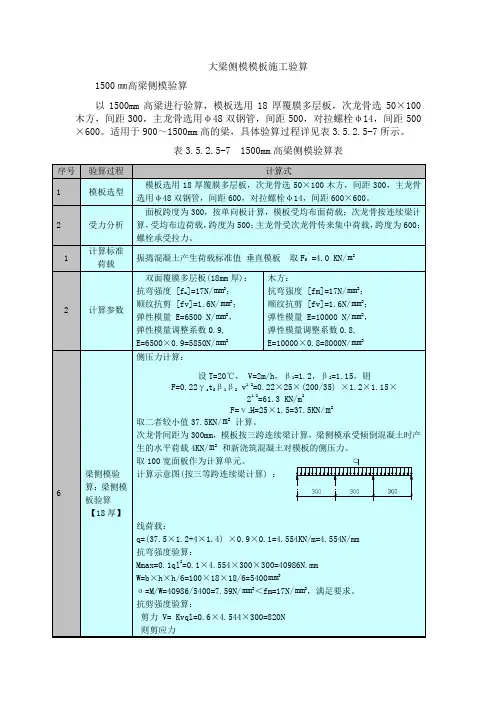

1500㎜高梁侧模验算
以1500mm高梁进行验算，模板选用18厚覆膜多层板，次龙骨选50×100木方，间距300，主龙骨选用φ48双钢管，间距500，对拉螺栓φ14，间距500×600。

适用于900～1500mm高的梁，具体验算过程详见表3.5.2.5-7所示。

表3.5.2.5-7 1500mm高梁侧模验算表
2) 2000㎜高梁侧模验算
以2000mm高梁进行验算，模板选用18厚覆膜多层板，次龙骨选50×100木方，间距250，主龙骨选用φ48双钢管，间距500，对拉螺栓φ14，间距500×500。

适用于1550～2000mm高的梁，具体验算过程详见表3.5.2.5-8所示。

表3.5.2.5-8 2000mm高梁侧模验算表
3100mm高梁侧模验算
4000㎜高梁侧模验算
以4000mm高梁进行验算，模板选用18厚覆膜多层板，次龙骨选50×100木方，间距200，主龙骨选用φ48双钢管，间距500，对拉螺栓φ14，间距500×500。

4000mm高梁侧模验算。

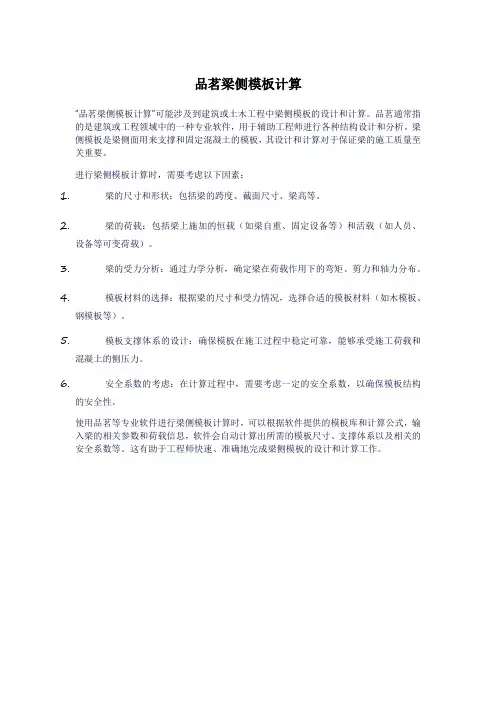

品茗梁侧模板计算
“品茗梁侧模板计算”可能涉及到建筑或土木工程中梁侧模板的设计和计算。

品茗通常指的是建筑或工程领域中的一种专业软件，用于辅助工程师进行各种结构设计和分析。

梁侧模板是梁侧面用来支撑和固定混凝土的模板，其设计和计算对于保证梁的施工质量至关重要。

进行梁侧模板计算时，需要考虑以下因素：
1.梁的尺寸和形状：包括梁的跨度、截面尺寸、梁高等。

2.梁的荷载：包括梁上施加的恒载（如梁自重、固定设备等）和活载（如人员、
设备等可变荷载）。

3.梁的受力分析：通过力学分析，确定梁在荷载作用下的弯矩、剪力和轴力分布。

4.模板材料的选择：根据梁的尺寸和受力情况，选择合适的模板材料（如木模板、
钢模板等）。

5.模板支撑体系的设计：确保模板在施工过程中稳定可靠，能够承受施工荷载和
混凝土的侧压力。

6.安全系数的考虑：在计算过程中，需要考虑一定的安全系数，以确保模板结构
的安全性。

使用品茗等专业软件进行梁侧模板计算时，可以根据软件提供的模板库和计算公式，输入梁的相关参数和荷载信息，软件会自动计算出所需的模板尺寸、支撑体系以及相关的安全系数等。

这有助于工程师快速、准确地完成梁侧模板的设计和计算工作。

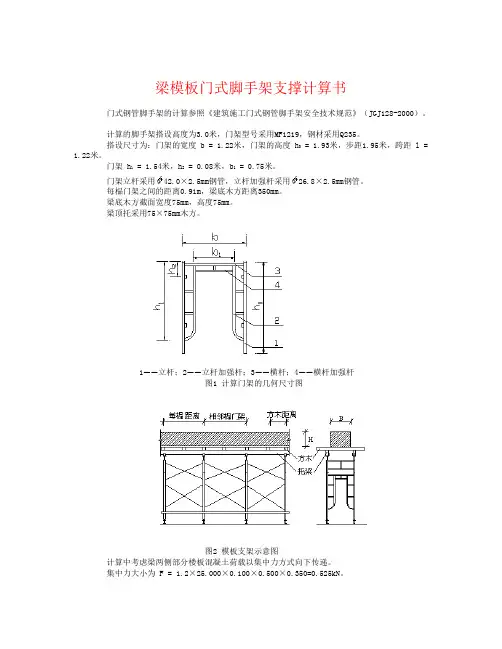

梁模板门式脚手架支撑计算书门式钢管脚手架的计算参照《建筑施工门式钢管脚手架安全技术规范》（JGJ128-2000）。

计算的脚手架搭设高度为3.0米，门架型号采用MF1219，钢材采用Q235。

搭设尺寸为：门架的宽度 b = 1.22米，门架的高度 h0 = 1.93米，步距1.95米，跨距 l = 1.22米。

门架 h1 = 1.54米，h2 = 0.08米，b1 = 0.75米。

门架立杆采用42.0×2.5mm钢管，立杆加强杆采用26.8×2.5mm钢管。

每榀门架之间的距离0.91m，梁底木方距离350mm。

梁底木方截面宽度75mm，高度75mm。

梁顶托采用75×75mm木方。

1——立杆；2——立杆加强杆；3——横杆；4——横杆加强杆图1 计算门架的几何尺寸图图2 模板支架示意图计算中考虑梁两侧部分楼板混凝土荷载以集中力方式向下传递。

集中力大小为 F = 1.2×25.000×0.100×0.500×0.350=0.525kN。

一、梁底木方的计算木方按照简支梁计算。

1.荷载的计算：(1)钢筋混凝土板自重(kN/m)：q 1 = 25.000×0.500×0.350=4.375kN/m(2)模板的自重线荷载(kN/m)：q 2 = 0.300×0.350×(2×0.500+0.400)/0.400=0.368kN/m(3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN/m)：经计算得到，活荷载标准值 q 3 = 0.500×0.350=0.175kN/m经计算得到，木方荷载计算值 Q = 1.2×(4.375+0.368)+1.4×0.175=5.936kN/m2.木方强度、挠度、抗剪计算A木方计算简图木方剪力图(kN)经过计算得到从左到右各支座力分别为N1=1.712kNN2=1.712kN经过计算得到最大弯矩 M= 0.820kN.m经过计算得到最大支座 F= 1.712kN经过计算得到最大变形 V= 4.7mm木方的截面力学参数为本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 7.50×7.50×7.50/6 = 70.31cm3；I = 7.50×7.50×7.50×7.50/12 = 263.67cm4；(1)木方抗弯强度计算抗弯计算强度 f=0.820×106/70312.5=11.66N/mm2木方的抗弯计算强度小于13.0N/mm2,满足要求!(2)木方抗剪计算截面抗剪强度必须满足:T = 3Q/2bh < [T]截面抗剪强度计算值 T=3×1.712/(2×75×75)=0.457N/mm2截面抗剪强度设计值 [T]=1.30N/mm2木方的抗剪强度计算满足要求!(3)木方挠度计算最大变形 v =4.7mm木方的最大挠度小于1220.0/250,满足要求!二、梁底托梁的计算梁底托梁选择三榀门架的跨度作为一计算单元。

梁木模板与支撑计算书一、梁模板基本参数梁截面宽度 B=400mm，梁截面高度 H=800mm，梁模板使用的木方截面45×90mm，梁模板截面侧面木方距离200mm。

梁底模面板厚度h=18mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

梁侧模面板厚度h=18mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

二、梁模板荷载标准值计算模板自重 = 0.340kN/m2；钢筋自重 = 1.500kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 2.500kN/m2。

强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中c——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取3.000h； T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取12.500m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取0.800m；1——外加剂影响修正系数，取1.000；2——混凝土坍落度影响修正系数，取1.150。

根据公式计算的新浇混凝土侧压力标准值 F1=19.200kN/m2考虑结构的重要性系数0.9，实际计算中采用新浇混凝土侧压力标准值 F1=0.9×19.200=17.280kN/m2考虑结构的重要性系数0.9，倒混凝土时产生的荷载标准值 F2=0.9×4.000=3.600kN/m2。

三、梁底模板木楞计算梁底木方的计算在脚手架梁底支撑计算中已经包含！四、梁模板侧模计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下作用在梁侧模板的均布荷载q=(1.2×17.28+1.40×3.60)×0.80=20.621N/mm面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 80.00×1.80×1.80/6 = 43.20cm3；I = 80.00×1.80×1.80×1.80/12 = 38.88cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到 M = 0.100×(1.20×13.824+1.40×2.880)×0.200×0.200=0.082kN.m经计算得到面板抗弯强度计算值 f = 0.082×1000×1000/43200=1.909N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算 [可以不计算]T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.20×13.824+1.4×2.880)×0.200=2.474kN截面抗剪强度计算值 T=3×2474.0/(2×800.000×18.000)=0.258N/mm2截面抗剪强度设计值 [T]=1.40N/mm2抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×13.824×2004/(100×6000×388800)=0.064mm面板的最大挠度小于200.0/250,满足要求!五、穿梁螺栓计算1.梁侧竖楞抗弯强度计算计算公式:f = M/W < [f]其中 f ——梁侧竖楞抗弯强度计算值(N/mm2)；M ——梁侧竖楞的最大弯距(N.mm)；W ——梁侧竖楞的净截面抵抗矩,W = 60.75cm3；[f] ——梁侧竖楞的抗弯强度设计值，[f] = 13N/mm2。

梁、木模板、侧模设计计算（荷载及荷载组合）1. 荷载计算模板及其支架的荷载，分为荷载标准值和荷载设计值，后者应以荷载标准值乘以相应的荷载分项系数。

1）荷载标准值hH F(2)振捣混凝土时产生的水平荷载标准值可按下表采用：2振捣混凝土时产生的水平荷载标准值确定值为22）荷载设计值(1) 计算模板及其支架的荷载设计值，应为荷载标准值乘以相应的荷载分项系数：(2)模板工程属临时性工程。

由于我国目前还没有临时性工程的设计规范，所以只能按正式结构设计规范执行。

a. 对钢模板及其支架设计，其荷载设计值可乘以0.85系数予以折减,但其截面塑性发展系数取1.0。

b. 采用冷弯薄壁型钢材,由于原规范对钢材容许应力值不予提高,因此荷载设计值也不予折减,系数为1.0。

c. 对木模板及其支架的设计,当木材含水率小于25%时,其荷载设计值可乘以0.9系数予以折减。

d. 在风荷载 作用下,0.8系数予以折减。

2. 荷载组合1）荷载类别及编号名称类别编号荷载值（kN/m 2）振捣混凝土时产生的荷载活载(5) 5.60 新浇筑混凝土对模板侧面的压力恒载(6)86.40 2）荷载组合项次项目荷载组合（kN/m 2）承载力验算荷载刚度验算荷载1梁侧面模板(5)+(6)92.00 (6)86.40 侧压力计算分布图：其中：h 为有效压头高度h =F /γc （m ）梁、木模板、侧模设计计算说明：本程序中包含了梁侧模板所有计算参数，您无需查阅规范和相关手册，就能进行计算，您对哪个参数不清楚时，点击红色方框，系统会自动弹出提示对话框，当计算结果不能满足要求时，您可以重新修改设计参数，直到满足要求为止。

横木肋的截面特征值木模板的截面特征值肋宽肋高截面模量W惯性矩I板厚截面模量W惯性矩 I弹性模量Ecm cm cm3cm4cm cm3cm4N/mm210541.67 104.2 1.522.50 16.9 9000参数名称符号单位设计参数参数名称符号单位设计参数板面均布恒载加活载q kN/m48.79 木肋均布恒载加活载q kN/m16.26 刚度验算荷载q kN/m37.86 刚度验算荷载q kN/m12.62 横向内木肋间距a m0.20 螺杆水平间距x m0.60 外主肋间距L m0.60 螺杆竖向间距y m0.6030001. 木模板面计算：σmax=kN/mm2<0.0150 kN/mm2满足ωmax=mm<0.50 mm满足2. 内木肋计算：σmax=kN/mm2<0.0150 kN/mm2满足ωmax=mm< 1.50 mm满足3. 螺杆直径计算： D =mm4. 外肋计算：主肋按3σmax=0.138 kN/mm2<0.2050 kN/mm2满足ωmax=0.661 mm< 1.50 mm满足。

梁侧模板计算书一、梁侧模板基本参数计算断面宽度600mm ，高度1000mm ，两侧楼板厚度350mm 。

模板面板采用普通胶合板。

内龙骨布置4道，内龙骨采用45×90mm 木方。

外龙骨间距500mm ，外龙骨采用双钢管48mm ×3.0mm 。

对拉螺栓布置2道，在断面内水平间距200+300mm ，断面跨度方向间距500mm ，直径14mm 。

面板厚度18mm ，剪切强度1.4N/mm 2，抗弯强度15.0N/mm 2，弹性模量9000.0N/mm 2。

木方剪切强度1.3N/mm 2，抗弯强度13.0N/mm 2，弹性模量9000.0N/mm 2。

2022022********1000m m600mm模板组装示意图二、梁侧模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中 c —— 混凝土的重力密度，取24.000kN/m 3； t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h ；T —— 混凝土的入模温度，取20.000℃； V —— 混凝土的浇筑速度，取2.500m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.000m ；1—— 外加剂影响修正系数，取1.200； 2—— 混凝土坍落度影响修正系数，取1.150。

根据公式计算的新浇混凝土侧压力标准值 F1=24.000kN/m 2考虑结构的重要性系数0.9，实际计算中采用新浇混凝土侧压力标准值 F1=0.9×24.000=21.600kN/m 2考虑结构的重要性系数0.9，倒混凝土时产生的荷载标准值 F2=0.9×4.000=3.600kN/m 2。

三、梁侧模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照简支梁计算。

梁侧模板计算书一、梁侧模板基本参数计算断面宽度400mm，高度1400mm，两侧楼板厚度180mm。

模板面板采用普通胶合板。

内龙骨布置5道，内龙骨采用60×80mm木方。

外龙骨间距300mm，外龙骨采用双钢管48mm×3.0mm。

对拉螺栓布置3道，在断面内水平间距300+400+300mm，断面跨度方向间距300mm，直径14mm。

面板厚度18mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm2。

木方剪切强度1.3N/mm2，抗弯强度13.0N/mm2，弹性模量9000.0N/mm2。

2929292914mm模板组装示意图二、梁侧模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中c——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h； T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取2.500m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m；1——外加剂影响修正系数，取1.000；2——混凝土坍落度影响修正系数，取0.850。

根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m 2考虑结构的重要性系数0.9，实际计算中采用新浇混凝土侧压力标准值 F1=0.9×50.000=45.000kN/m 2考虑结构的重要性系数0.9，倒混凝土时产生的荷载标准值 F2=0.9×4.000=3.600kN/m 2。

三、梁侧模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照简支梁计算。

面板的计算宽度取0.30m 。

荷载计算值 q = 1.2×45.000×0.300+1.40×3.600×0.300=17.712kN/m 面板的截面惯性矩I 和截面抵抗矩W 分别为:本算例中，截面惯性矩I 和截面抵抗矩W 分别为: 截面抵抗矩 W = 16.20cm 3； 截面惯性矩 I = 14.58cm 4；17.71kN/mA计算简图0.160弯矩图(kN.m)剪力图(kN)变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下：13.50kN/mA变形计算受力图0.035变形图(mm)经过计算得到从左到右各支座力分别为N1=2.018kNN2=5.870kNN3=4.770kNN4=5.870kNN5=2.018kN最大弯矩 M = 0.159kN.m最大变形 V = 0.692mm(1)抗弯强度计算经计算得到面板抗弯强度计算值 f = 0.159×1000×1000/16200=9.815N/mm2面板的抗弯强度设计值 [f]，取15.00N/mm2；面板的抗弯强度验算 f < [f],满足要求!(2)挠度计算面板最大挠度计算值 v = 0.692mm面板的最大挠度小于290.0/250,满足要求!四、梁侧模板内龙骨的计算内龙骨直接承受模板传递的荷载，通常按照均布荷载连续梁计算。

梁侧模板计算书一、梁侧模板基本参数计算断面宽度400mm，高度1100mm，两侧楼板厚度150mm。

模板面板采用普通胶合板。

内龙骨布置4道，内龙骨采用50×80mm木方。

外龙骨间距400mm，外龙骨采用双钢管48mm×3.0mm。

对拉螺栓布置3道，在断面内水平间距200+350+350mm，断面跨度方向间距400mm，直径14mm。

面板厚度15mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm2。

木方剪切强度1.3N/mm2，抗弯强度13.0N/mm2，弹性模量9000.0N/mm2。

30 0332353511mm400mm模板组装示意图二、梁侧模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中c——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h； T ——混凝土的入模温度，取20.000℃；V —— 混凝土的浇筑速度，取1.000m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.100m ； 1—— 外加剂影响修正系数，取1.200；2—— 混凝土坍落度影响修正系数，取1.200。

根据公式计算的新浇混凝土侧压力标准值 F1=26.400kN/m 2考虑结构的重要性系数0.9，实际计算中采用新浇混凝土侧压力标准值 F1=0.9×26.000=23.400kN/m 2考虑结构的重要性系数0.9，倒混凝土时产生的荷载标准值 F2=0.9×4.000=3.600kN/m 2。

三、梁侧模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照简支梁计算。

面板的计算宽度取0.30m 。

荷载计算值 q = 1.2×23.400×0.300+1.40×3.600×0.300=9.936kN/m 面板的截面惯性矩I 和截面抵抗矩W 分别为: 本算例中，截面惯性矩I 和截面抵抗矩W 分别为: W = 30.00×1.50×1.50/6 = 11.25cm 3； I = 30.00×1.50×1.50×1.50/12 = 8.44cm 4；9.94kN/mA计算简图0.089弯矩图(kN.m)剪力图(kN)变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下：7.02kN/mA变形计算受力图0.060变形图(mm) 经过计算得到从左到右各支座力分别为 N1=1.192kN N2=3.279kN N3=3.279kN N4=1.192kN 最大弯矩 M = 0.089kN.m 最大变形 V = 0.761mm (1)抗弯强度计算经计算得到面板抗弯强度计算值 f = 0.089×1000×1000/11250=7.911N/mm 2 面板的抗弯强度设计值 [f]，取15.00N/mm 2； 面板的抗弯强度验算 f < [f],满足要求! (2)抗剪计算截面抗剪强度计算值 T=3×1788.0/(2×300.000×15.000)=0.596N/mm 2 截面抗剪强度设计值 [T]=1.40N/mm 2抗剪强度验算 T < [T]，满足要求!(3)挠度计算面板最大挠度计算值 v = 0.761mm面板的最大挠度小于300.0/250,满足要求!四、梁侧模板内龙骨的计算内龙骨直接承受模板传递的荷载，通常按照均布荷载连续梁计算。

梁木模板与支撑计算书一、梁模板基本参数梁截面宽度 B=400mm，梁截面高度 H=580mm，梁模板使用的木方截面50×100mm，梁模板截面侧面木方距离300mm。

梁底模面板厚度h=15mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

梁侧模面板厚度h=15mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

二、梁模板荷载标准值计算模板自重 = 0.200kN/m2；钢筋自重 = 1.500kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 2.500kN/m2。

强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中γc——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取3.000h； T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取3.000m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m；β——混凝土坍落度影响修正系数，取0.850。

根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m2考虑结构的重要性系数0.90，实际计算中采用新浇混凝土侧压力标准值:F1=0.90×28.800=25.920kN/m2考虑结构的重要性系数0.90，倒混凝土时产生的荷载标准值:F2=0.90×6.000=5.400kN/m2。

三、梁底模板木楞计算梁底木方的计算在脚手架梁底支撑计算中已经包含！四、梁模板侧模计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下作用在梁侧模板的均布荷载q=(1.2×25.92+1.40×5.40)×0.58=22.425N/mm面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:截面抵抗矩 W = bh2/6 = 58.00×1.50×1.50/6 = 21.75cm3；截面惯性矩 I = bh3/12 = 58.00×1.50×1.50×1.50/12 = 16.31cm4；式中：b为板截面宽度，h为板截面高度。

梁模板计算书梁模板的计算主要包括：①底板下内楞、底板下外楞和底板下支撑；②梁侧模板、侧模板内楞、梁侧模板外楞和对拉钢片。

1、梁模底板及内楞计算（1）梁截面≤350×600梁底板按350×600计算①强度验算：底板承受标准荷载：恒载：混凝土自重力 24KN/m3×0.35m×0.6m×1.2=6.048KN/m底板自重力 5KN/m3×0.015m×0.35m×1.2=0.0315KN/m钢筋自重力 1.5KN/m3×0.35m×0.6m×1.2=0.378KN/m动载：振捣混凝土荷载 2.0KN/m3×0.35m×1.4=0.98KN/m施工人员及机械荷载 2.5KN/m3×0.35m×1.4=1.225KN/m合计 q1=8.663KN/m木模板需乘折减系数0.9：则q=q1×0.9=7.8KN/m梁模板下内楞的间距相等，设为L，是一个等跨多跨连续梁，可按四等跨连续梁来计算：所用公式：δ=M/W≤fmM=Km×qL2W=bh2/6式中：δ—计算最大应力M—计算最大内力Km—弯距系数W—截面抵抗矩Fm—木材抗弯强度设计值b×h—模板横截面的宽度与厚度L—内楞间距一般按4跨连续梁计算，按最不利荷载布置，查附表2得：Km=0.121δ=0.121×7.8×L2×6/(350×152)≤13N/mm2解得：L≤425mm②剪应力验算所用公式：τ=3V/2bh≤fv V=Kvql查表得Kv=0.620τ=3×0.620×7.8×L/(2×600×15)≤fv=1.4N/mm2解得：L≤510mm③挠度验算所用公式：w=Kwql4/100EI≤L/250查表得：Kw=0.967w=0.967×7.8×L4×12/(100×9000×350×153)≤L/250解得：L≤361mm综合以上三种情况，L≤361mm，底板可满足要求，可取L=350mm（2）350×600＜梁截面≤350×1100梁底板按350×1100计算①强度验算：底板承受标准荷载：恒载：混凝土自重力 24KN/m3×0.35m×1.1m×1.2=11.088KN/m底板自重力 5KN/m3×0.015m×0.35m×1.2=0.0315KN/m钢筋自重力 1.5KN/m3×0.35m×1.1m×1.2=0.693KN/m动载：振捣混凝土荷载 2.0KN/m3×0.35m×1.4=0.98KN/m施工人员及机械荷载 2.5KN/m3×0.35m×1.4=1.225KN/m合计 q1=14.018KN/m木模板需乘折减系数0.9：则q=q1×0.9=12.616KN/m梁模板下内楞的间距相等，设为L，是一个等跨多跨连续梁，可按四等跨连续梁来计算：所用公式：δ=M/W≤fmM=Km×qL2W=bh2/6式中：δ—计算最大应力M—计算最大内力Km—弯距系数W—截面抵抗矩Fm—木材抗弯强度设计值b×h—模板横截面的宽度与厚度L—内楞间距一般按4跨连续梁计算，按最不利荷载布置，查附表2得：Km=0.121δ=0.121×12.616×L2×6/(350×152)≤13N/mm2解得：L≤334mm②剪应力验算所用公式：τ=3V/2bh≤fv V=Kvql查表得Kv=0.620τ=3×0.620×12.616×L/(2×1100×15)≤fv=1.4N/mm2解得：L≤444mm③挠度验算所用公式：w=Kwql4/100EI≤L/250查表得：Kw=0.967w=0.967×12.616×L4×12/(100×9000×350×153)≤L/250解得：L≤307mm综合以上三种情况，L≤307mm，底板可满足要求，可取L=300mm（3）梁截面＞350×1100梁底板计算按350×2600计算①强度验算：底板承受标准荷载：恒载：混凝土自重力 24KN/m3×0.35m×2.6m×1.2=26.208KN/m底板自重力 5KN/m3×0.015m×0.35m×1.2=0.0315KN/m钢筋自重力 1.5KN/m3×0.35m×2.6m×1.2=1.638KN/m动载：振捣混凝土荷载 2.0KN/m3×0.35m×1.4=0.98KN/m施工人员及机械荷载 2.5KN/m3×0.35m×1.4=1.225KN/m合计 q1=30.083KN/m木模板需乘折减系数0.9：则q=q1×0.9=27.074KN/m梁模板下内楞的间距相等，设为L，是一个等跨多跨连续梁，可按四等跨连续梁来计算：所用公式：δ=M/W≤fmM=Km×qL2W=bh2/6式中：δ—计算最大应力M—计算最大内力Km—弯距系数W—截面抵抗矩Fm—木材抗弯强度设计值b×h—模板横截面的宽度与厚度L—内楞间距一般按4跨连续梁计算，按最不利荷载布置，查附表2得：Km=0.121δ=0.121×27.04×L2×6/(350×152)≤13N/mm2解得：L≤228mm②剪应力验算所用公式：τ=3V/2bh≤fv V=Kvql查表得Kv=0.620τ=3×0.620×27.074×L/(2×2600×15)≤fv=1.4N/mm2解得：L≤466mm③挠度验算所用公式：w=Kwql4/100EI≤L/250查表得：Kw=0.967w=0.967×27.074×L4×12/(100×9000×350×153)≤L/250解得：L≤238mm综合以上三种情况，L≤228mm，底板可满足要求，可取L=200mm2、梁底外楞验算（1）梁截面≤350×600梁底外楞计算①强度验算：外楞下钢管的纵向间距设为L2，沿纵向为三排。

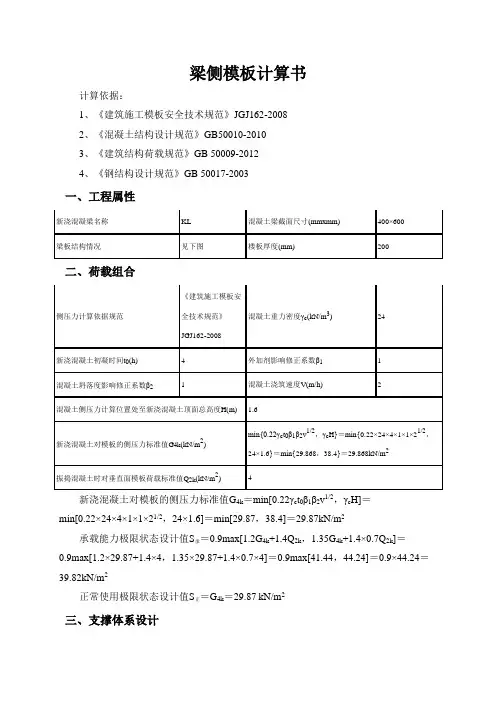

梁侧模板计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性新浇混凝梁名称KL 混凝土梁截面尺寸(mmxmm) 400×600梁板结构情况见下图楼板厚度(mm) 200二、荷载组合新浇混凝土对模板的侧压力标准值G4k＝min[0.22γc t0β1β2v1/2，γc H]＝min[0.22×24×4×1×1×21/2，24×1.6]＝min[29.87，38.4]＝29.87kN/m2承载能力极限状态设计值S承＝0.9max[1.2G4k+1.4Q2k，1.35G4k+1.4×0.7Q2k]＝0.9max[1.2×29.87+1.4×4，1.35×29.87+1.4×0.7×4]＝0.9max[41.44，44.24]＝0.9×44.24＝39.82kN/m2正常使用极限状态设计值S正＝G4k＝29.87 kN/m2三、支撑体系设计设计简图如下：模板设计剖面图四、面板验算面板类型覆面木胶合板 面板厚度(mm)15 面板抗弯强度设计值[f](N/mm 2)15面板弹性模量E(N/mm 2)10000梁截面宽度取单位长度，b ＝1000mm 。

W ＝bh 2/6=1000×152/6＝37500mm 3，I ＝bh 3/12=1000×153/12＝281250mm 4。

面板计算简图如下：1、抗弯验算q1＝bS承＝1×39.82＝39.82kN/mq1静＝0.9×1.35×G4k×b＝0.9×1.35×29.87×1＝36.29kN/mq1活＝0.9×1.4×0.7×Q2k×b＝0.9×1.4×0.7×4×1＝3.53kN/mM max＝0.1q1静L2+0.117q1活L2=0.1×36.29×0.132+0.117×3.53×0.132＝0.07kN·m σ＝M max/W＝0.07×106/37500＝1.92N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算q＝bS正＝1×29.87＝29.87kN/mνmax＝0.677qL4/(100EI)=0.677×29.87×133.334/(100×10000×281250)＝0.02mm≤133.33/400=0.33mm满足要求！3、最大支座反力计算承载能力极限状态R max＝1.1×q1静×l左+1.2×q1活×l左＝1.1×36.29×0.13+1.2×3.53×0.13＝5.89kN正常使用极限状态R'max＝1.1×l左×q＝1.1×0.13×29.87＝4.38kN五、小梁验算计算简图如下：跨中段计算简图悬挑段计算简图1、抗弯验算q＝5.89kN/mM max＝max[0.1×q×l2,0.5×q×l12]=max[0.1×5.89×0.92，0.5×5.89×0.152]=0.48kN·m σ＝M max/W＝0.48×106/40830＝11.68N/mm2≤[f]＝15.44N/mm2满足要求！2、抗剪验算V max＝max[0.6×q×l,q×l1]=max[0.6×5.89×0.9，5.89×0.15]=3.18kNτmax＝3V max/(2bh0)=3×3.18×1000/(2×50×70)＝1.36N/mm2≤[τ]＝1.78N/mm2满足要求！3、挠度验算q＝4.38kN/mν1max ＝0.677qL 4/(100EI)=0.677×4.38×9004/(100×9350×1429200)＝1.46mm≤900/400=2.25mmν2max ＝qL 4/(8EI)=4.38×1504/(8×9350×1429200)=0.02mm≤150/400=0.38mm 满足要求！4、最大支座反力计算 承载能力极限状态R max ＝max[1.1×5.89×0.9，0.4×5.89×0.9+5.89×0.15]＝5.83kN 正常使用极限状态R'max ＝max[1.1×4.38×0.9，0.4×4.38×0.9+4.38×0.15]＝4.34kN六、主梁验算对拉螺栓水平向间距(mm) 900 主梁最大悬挑长度(mm) 150 主梁类型 钢管 主梁材料规格(mm) Ф48×3 主梁合并根数2 主梁弹性模量E(N/mm 2) 206000 主梁抗弯强度设计值[f](N/mm 2) 205 主梁抗剪强度设计值[τ](N/mm 2) 120 主梁截面惯性矩I(cm 4)10.78主梁截面抵抗矩W(cm 3)4.49因主梁2根合并，则抗弯、抗剪、挠度验算荷载值取半。

梁木模板与支撑计算书一、梁模板基本参数梁截面宽度 B=600mm，梁截面高度 H=600mm，H方向对拉螺栓1道，对拉螺栓直径12mm，对拉螺栓在垂直于梁截面方向距离(即计算跨度)500mm。

梁模板使用的木方截面50×80mm，梁模板截面底部木方距离150mm，梁模板截面侧面木方距离300mm。

梁底模面板厚度h=18mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

梁侧模面板厚度h=18mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

二、梁模板荷载标准值计算模板自重 = 0.340kN/m2；钢筋自重 = 1.500kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 2.500kN/m2。

强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中c——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h； T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取2.500m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m；1——外加剂影响修正系数，取1.000；2—— 混凝土坍落度影响修正系数，取0.850。

根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m 2考虑结构的重要性系数0.9，实际计算中采用新浇混凝土侧压力标准值 F1=0.9×28.800=25.920kN/m 2考虑结构的重要性系数0.9，倒混凝土时产生的荷载标准值 F2=0.9×6.000=5.400kN/m 2。

三、梁模板底模计算本算例中，截面惯性矩I 和截面抵抗矩W 分别为:W = 60.00×1.80×1.80/6 = 32.40cm 3；I = 60.00×1.80×1.80×1.80/12 = 29.16cm 4；梁底模板面板按照三跨度连续梁计算，计算简图如下12.02kN/mA 梁底模面板计算简图1.抗弯强度计算抗弯强度计算公式要求： f = M/W < [f]其中 f —— 梁底模板的抗弯强度计算值(N/mm2)；M —— 计算的最大弯矩 (kN.m)；q —— 作用在梁底模板的均布荷载(kN/m)；q=0.9×1.2×[0.34×0.60+24.00×0.60×0.60+1.50×0.60×0.60]+1.40×2.50×0.60=12.03kN/m最大弯矩计算公式如下:M=-0.10×12.025×0.1502=-0.027kN.mf=0.027×106/32400.0=0.835N/mm 2梁底模面板抗弯计算强度小于15.00N/mm 2,满足要求!2.抗剪计算最大剪力的计算公式如下:Q = 0.6ql截面抗剪强度必须满足:T = 3Q/2bh < [T]其中最大剪力 Q=0.6×0.150×12.025=1.082kN截面抗剪强度计算值 T=3×1082/(2×600×18)=0.150N/mm 2截面抗剪强度设计值 [T]=1.40N/mm 2面板的抗剪强度计算满足要求!3.挠度计算最大挠度计算公式如下:其中 q = 0.9×(0.34×0.60+24.00×0.60×0.60+1.50×0.60×0.60)=8.446N/mm三跨连续梁均布荷载作用下的最大挠度v = 0.677×8.446×150.04/(100×6000.00×291600.0)=0.017mm梁底模板的挠度计算值: v = 0.017mm小于 [v] = 150/250,满足要求!四、梁模板底木方计算梁底木方的计算在脚手架梁底支撑计算中已经包含！五、梁模板侧模计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下作用在梁侧模板的均布荷载q=(1.2×25.92+1.40×5.40)×0.60=23.198N/mm面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 60.00×1.80×1.80/6 = 32.40cm3；I = 60.00×1.80×1.80×1.80/12 = 29.16cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到 M = 0.100×(1.20×15.552+1.40×3.240)×0.300×0.300=0.209kN.m 经计算得到面板抗弯强度计算值 f = 0.209×1000×1000/32400=6.444N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算 [可以不计算]T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.20×15.552+1.4×3.240)×0.300=4.176kN截面抗剪强度计算值 T=3×4176.0/(2×600.000×18.000)=0.580N/mm2截面抗剪强度设计值 [T]=1.40N/mm2抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×15.552×3004/(100×6000×291600)=0.487mm面板的最大挠度小于300.0/250,满足要求!六、穿梁螺栓计算计算公式:N < [N] = fA其中 N ——穿梁螺栓所受的拉力；A ——穿梁螺栓有效面积 (mm2)；f ——穿梁螺栓的抗拉强度设计值，取170N/mm2；穿梁螺栓承受最大拉力 N = (1.2×25.92+1.40×5.40)×0.60×0.50/1=11.60kN穿梁螺栓直径为12mm；穿梁螺栓有效直径为9.9mm；穿梁螺栓有效面积为 A=76.000mm2；穿梁螺栓最大容许拉力值为 [N]=12.920kN；穿梁螺栓承受拉力最大值为 N=11.599kN；穿梁螺栓的布置距离为侧龙骨的计算间距500mm。

梁模板侧模计算梁侧模板按照三跨连续梁计算，计算简图如下：1、强度计算作用在梁侧模板的均布荷载:q=(1.2×11.22+1.4×4)×1100=20.97(kN/m) 2、抗弯强度计算最大弯矩计算:其中：l 取梁侧立档间距，取l=0.4(m)经计算得到：M=-0.10×20.97×0.4^2=-0.34(kN.m)梁侧模板的强度计算值：其中: W 截面抵抗矩W = 41.25 cm3经计算得到：f=0.34×1000÷41.25=8.24(N/mm2)梁侧模板的抗弯强度设计值;[f]=15(N/mm2)梁侧模板的强度计算值小于梁侧模板的强度设计值;故满足要求!3、抗剪计算最大剪力的计算公式如下:其中:l 梁侧立档间距;取l=0.4(m)经计算得到最大剪力Q=0.6×20.97×0.4=5.03（kN）截面抗剪强度计算值：其中：b 取梁截面高度;取b=1100(mm);h 取梁侧面板厚度;取h=15(mm)经计算得到：T=3×(5.03×1000)÷(2×1100×15)=0.46(N/mm2)截面抗剪强度设计值,[T]=1.5(N/mm2)截面抗剪强度计算值小于截面抗剪强度设计值;故满足要求!4、挠度计算梁均布荷载q=11.22×(1100÷1000)=12.34(kN/m)最大挠度计算公式如下:其中: l 立档间距;取l=0.4(m)E 面板弹性模量;取E=5000(N/mm2)I 截面的惯性矩I = 30.94 cm4经计算得到:v=0.677×12.34×(0.4×1000)^4÷(100×5000×30.94×10000)=1.38(mm) [v] 梁侧模板的允许挠度:[v]=0.4×1000÷250=1.6(mm).梁侧模板的挠度计算值小于梁侧模板的挠度设计值;故满足要求!。

梁侧模板计算书一、梁模板基本参数梁截面宽度 B=600mm，梁截面高度 H=1700mm，H方向对拉螺栓4道，对拉螺栓直径12mm，对拉螺栓在垂直于梁截面方向距离(即计算跨度)600mm。

梁模板使用的方木截面60×80mm，梁模板截面侧面方木距离200mm。

梁底模面板厚度h=12mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

梁侧模面板厚度h=12mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

二、梁模板荷载标准值计算模板自重 = 0.340kN/m2；钢筋自重 = 2.000kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 2.500kN/m2。

强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。

新浇混凝土侧压力计算公式为下式中的较小值:其中——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取2.000h； T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取5.000m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.600m；1——外加剂影响修正系数，取1.200；2——混凝土坍落度影响修正系数，取1.150。

根据公式计算的新浇混凝土侧压力标准值 F1=32.580kN/m2实际计算中采用新浇混凝土侧压力标准值 F1=32.590kN/m2倒混凝土时产生的荷载标准值 F2= 6.000kN/m2。

三、梁模板侧模计算梁侧模板按照三跨连续梁计算，计算简图如下200200200 q图梁侧模板计算简图1.强度计算强度计算公式要求： = M/W < [f]其中——梁侧模板的强度计算值(N/mm2)；M ——计算的最大弯矩 (kN.m)；q ——作用在梁侧模板的均布荷载(N/mm)；q=(1.2×32.59+1.4×6.00)×1.70=80.764N/mm最大弯矩计算公式如下:M=-0.10×80.764×0.2002=-0.323kN.m=0.323×106/40800.0=7.918N/mm2梁侧模面板计算强度小于15.00N/mm2,满足要求!2.抗剪计算最大剪力的计算公式如下:Q = 0.6ql截面抗剪强度必须满足:T = 3Q/2bh < [T]其中最大剪力 Q=0.6×0.200×80.764=9.692kN截面抗剪强度计算值 T=3×9692/(2×1700×12)=0.713N/mm2截面抗剪强度设计值 [T]=1.40N/mm2面板的抗剪强度计算满足要求!3.挠度计算最大挠度计算公式如下:其中 q = 32.59×1.70=55.40N/mm三跨连续梁均布荷载作用下的最大挠度v = 0.677×55.403×200.04/(100×6000.00×244800.0)=0.409mm梁侧模板的挠度计算值: v = 0.409mm小于 [v] = 200/250,满足要求!五、穿梁螺栓计算计算公式:N < [N] = fA其中 N ——穿梁螺栓所受的拉力；A ——穿梁螺栓有效面积 (mm2)；f ——穿梁螺栓的抗拉强度设计值，取170N/mm2；穿梁螺栓承受最大拉力 N = (1.2×32.59+1.4×6.00)×1.70×0.60/4=12.12kN穿梁螺栓直径为12mm；穿梁螺栓有效直径为9.9mm；穿梁螺栓有效面积为 A=76.000mm2；穿梁螺栓最大容许拉力值为 [N]=12.920kN；穿梁螺栓承受拉力最大值为 N=12.115kN；穿梁螺栓的布置距离为侧龙骨的计算间距600mm。

梁模板(扣件钢管架)600x1500计算书高支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2010）、《建筑施工模板安全技术规范》（JGJ 162-2008）、《混凝土结构设计规范》GB50010-2011、《建筑结构荷载规范》(GB 50009-2012)、《钢结构设计规范》(GB 50017-2003)等规范编制。

因本工程梁支架高度大于4米，根据有关文献建议，如果仅按规范计算，架体安全性仍不能得到完全保证。

为此计算中还参考了《施工技术》2002（3）：《扣件式钢管模板高支撑架设计和使用安全》中的部分内容。

梁段:KYL01。

一、参数信息1.模板支撑及构造参数梁截面宽度B(m)：0.40；梁截面高度D(m)：0.70；混凝土板厚度(mm)：180.00；立杆沿梁跨度方向间距L a(m)：1.00；立杆上端伸出至模板支撑点长度a(m)：0.10；立杆步距h(m)：1.20；板底承重立杆横向间距或排距L b(m)：1.50；梁支撑架搭设高度H(m)：5.40；梁两侧立杆间距(m)：0.80；承重架支撑形式：梁底支撑小楞垂直梁截面方向；梁底增加承重立杆根数：1；采用的钢管类型为Φ48×3.5；立杆承重连接方式：可调托座；2.荷载参数新浇混凝土重力密度(kN/m3)：24.00；模板自重(kN/m2)：0.50；钢筋自重(kN/m3):2.00；施工均布荷载标准值(kN/m2)：2.0；新浇混凝土侧压力标准值(kN/m2)：16.8；振捣混凝土对梁底模板荷载(kN/m2)：2.0；振捣混凝土对梁侧模板荷载(kN/m2)：4.0；3.材料参数木材品种：北美落叶松；木材弹性模量E(N/mm2)：10000.0；木材抗压强度设计值fc(N/mm)：12.0；木材抗弯强度设计值fm(N/mm2)：13.0；木材抗剪强度设计值fv(N/mm2)：1.5；面板材质：胶合面板；面板厚度(mm)：20.00；面板弹性模量E(N/mm2)：6000.0；面板抗弯强度设计值fm(N/mm2)：18.0；4.梁底模板参数梁底方木截面宽度b(mm)：50.0；梁底方木截面高度h(mm)：100.0；梁底纵向支撑根数：3；5.梁侧模板参数次楞间距(mm)：300；主楞竖向根数：4；穿梁螺栓直径(mm)：M16；穿梁螺栓水平间距(mm)：600；主楞到梁底距离依次是：30mm，200mm，400mm，500mm；主楞材料：圆钢管；直径(mm)：48.00；壁厚(mm)：3.50；主楞合并根数：2；次楞材料：木方；宽度(mm)：50.00；高度(mm)：100.00；次楞合并根数：2；二、梁侧模板荷载计算按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值:F=0.22γtβ1β2V1/2F=γH其中γ -- 混凝土的重力密度，取24.000kN/m3；t -- 新浇混凝土的初凝时间，取2.000h；T -- 混凝土的入模温度，取20.000℃；V -- 混凝土的浇筑速度，取1.500m/h；H -- 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取0.700m；β1-- 外加剂影响修正系数，取1.200；β2-- 混凝土坍落度影响修正系数，取1.150。

梁模板（扣件式，梁板立柱共用）计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《建筑施工模板安全技术规范》JGJ162-20084、《混凝土结构设计规范》GB 50010-20105、《建筑结构荷载规范》GB 50009-20126、《钢结构设计标准》GB 50017-2017一、工程属性平面图立面图四、面板验算面板类型覆面木胶合板面板厚度t(mm) 18面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.5面板弹性模量E(N/mm2) 5400 验算方式三等跨连续梁截面抵抗矩：W＝bh2/6=400×18×18/6＝21600mm3，截面惯性矩：I＝bh3/12=400×18×18×18/12＝194400mm4q1＝γ0×max[1.2(G1k+(G2k+G3k)×h)+1.4Q1k，1.35(G1k+(G2k+G3k)×h)+1.4φc Q1k]×b=1×max[1.2×(0.1+(24+1.5)×0.8)+1.4×3，1.35×(0.1+(24+1.5)×0.8)+1.4×0.7×3]×0.4＝12.246kN/mq1静＝γ0×1.35×[G1k+(G2k+G3k)×h]×b＝1×1.35×[0.1+(24+1.5)×0.8]×0.4＝11.07kN/mq1活＝γ0×1.4×0.7×Q1k×b＝1×1.4×0.7×3×0.4＝1.176kN/mq2＝[1×(G1k+(G2k+G3k)×h)]×b＝[1×(0.1+(24+1.5)×0.8)]×0.4＝8.2kN/m简图如下：1、抗弯验算M max＝0.1q1静L2+0.117q1活L2＝0.1×11.07×0.22+0.117×1.176×0.22＝0.05kN·mσ＝M max/W＝0.05×106/21600＝2.305N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.677q2L4/(100EI)=0.677×8.2×2004/(100×5400×194400)＝0.085mm≤[ν]＝L/250＝200/250＝0.8mm满足要求！3、支座反力计算设计值(承载能力极限状态)R max＝1.1q1静L+1.2q1活L＝1.1×11.07×0.2+1.2×1.176×0.2＝2.718kN标准值(正常使用极限状态)R'max＝1.1q2L＝1.1×8.2×0.2＝1.804kN五、小梁验算小梁类型钢管小梁截面类型(mm) Φ48.3×3.0小梁计算截面类型(mm) Φ48×2.8小梁抗弯强度设计值[f](N/mm2) 205小梁抗剪强度设计值[τ](N/mm2) 125 小梁截面抵抗矩W(cm3) 4.25小梁弹性模量E(N/mm2) 206000 小梁截面惯性矩I(cm4) 10.19面板传递给小梁q1＝2.718/0.4＝6.794kN/m小梁自重q2＝1×1.35×(0.3-0.1)×0.2＝0.054kN/m梁左侧楼板及侧模传递给小梁荷载F1=1×max[1.2 ×(0.5+(24+1.1)×0.25)+1.4×3，1.35 ×(0.5+(24+1.1)×0.25)+1.4×0.7×3]×(0.4-0.4/2)/2×0.2+1×1.35×0.5×(0.8-0.25)×0.2＝0.321kN梁右侧楼板及侧模传递给小梁荷载F2=1×max[1.2 ×(0.5+(24+1.1)×0.25)+1.4×3，1.35×(0.5+(24+1.1)×0.25)+1.4×0.7×3]×((0.8-0.4)-0.4/2)/2×0.2+1×1.35×0.5×(0.8-0.25)×0.2＝0.321kN正常使用极限状态：面板传递给小梁q1＝1.804/0.4＝4.51kN/m小梁自重q2＝1×(0.3-0.1)×0.2＝0.04kN/m梁左侧楼板及侧模传递给小梁荷载F1=(1×0.5+1×(24+1.1)×0.25)×(0.4-0.4/2)/2×0.2+1×0.5×(0.8-0.25)×0.2＝0.191kN 梁右侧楼板及侧模传递给小梁荷载F2=(1×0.5+1×(24+1.1)×0.25)×((0.8-0.4)-0.4/2)/2×0.2+1×0.5×(0.8-0.25)×0.2＝0.191kN 计算简图如下：承载能力极限状态正常使用极限状态1、抗弯验算小梁弯矩图(kN·m)σ=M max/W=0.035×106/4250=8.166N/mm2≤[f]=205N/mm2 满足要求！2、抗剪验算小梁剪力图(kN)V max＝0.911kNτmax=2V max/A=2×0.911×1000/398＝4.577N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算小梁变形图(mm)νmax＝0.005mm≤[ν]＝L/250＝267/250＝1.068mm满足要求！4、支座反力计算承载能力极限状态R1＝0.015kN，R2＝1.687kN，R3＝1.687kN，R4＝0.015kN正常使用极限状态R'1＝0.006kN，R'2＝1.103kN，R'3＝1.103kN，R'4＝0.006kN六、主梁验算主梁类型钢管主梁截面类型(mm) Φ48.3×3.0主梁计算截面类型(mm) Φ48×2.8主梁抗弯强度设计值[f](N/mm2) 205主梁抗剪强度设计值[τ](N/mm2) 125 主梁截面抵抗矩W(cm3) 4.25主梁弹性模量E(N/mm2) 206000 主梁截面惯性矩I(cm4) 10.19主梁计算方式三等跨连续梁可调托座内主梁根数 2主梁受力不均匀系数0.6由上节可知P＝max[R2，R3]×0.6＝1.012kN，P'＝max[R2'，R3']×0.6＝0.662kN主梁计算简图一1、抗弯验算主梁弯矩图一(kN·m)σ=M max/W=0.263×106/4250=61.882N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算主梁剪力图一(kN)V max＝1.594kNτmax=2V max/A=2×1.594×1000/398＝8.01N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算主梁变形图一(mm)跨中νmax＝0.219mm≤[ν]＝L/250＝800/250＝3.2mm满足要求！悬臂端νmax＝0.012mm≤[ν]＝2l2/250＝2×200/250＝1.6mm满足要求！4、支座反力计算图一：R max=4.124kN用小梁的支座反力分别代入可得：承载能力极限状态图一立杆2：R2＝4.124kN，立杆3：R3＝4.124kN立杆所受主梁支座反力依次为:立杆2:P2=4.124/0.6=6.873kN,立杆3:P3=4.124/0.6=6.873kN七、纵向水平钢管验算钢管截面类型(mm) Φ48.3×3.0钢管计算截面类型(mm) Φ48×2.8钢管截面面积A(mm2) 398 钢管截面回转半径i(mm) 16钢管弹性模量E(N/mm2) 206000 钢管截面惯性矩I(cm4) 10.19 钢管截面抵抗矩W(cm3) 4.25 钢管抗弯强度设计值[f](N/mm2) 205 钢管抗剪强度设计值[τ](N/mm2) 1251414纵向水平钢管计算简图一1、抗弯验算纵向水平钢管弯矩图一(kN·m)σ＝M max/W＝0.004×106/4250＝0.941N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算纵向水平钢管剪力图一(kN)V max＝0.024kNτmax＝2V max/A=2×0.024×1000/398＝0.119N/mm2≤[τ]＝125N/mm2 满足要求！3、挠度验算纵向水平钢管变形图一(mm)跨中νmax＝0.002mm≤[ν]＝L/250＝800/250＝3.2mm满足要求！悬臂端νmax＝0mm≤[ν]＝2l2/250＝2×200/250＝1.6mm满足要求！4、支座反力计算图一：R max=0.061kN用小梁两侧的支座反力分别代入可得：承载能力极限状态图一：立杆1：R1=0.061kN，立杆4：R4=0.061kN八、可调托座验算两侧立杆最大受力N＝max[R1,R4]＝max[0.061,0.061]＝0.061kN≤0.85×8=6.8kN 单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！2、可调托座验算可调托座最大受力N＝max[P2，P3]＝6.873kN≤[N]=30kN满足要求！九、立杆验算顶部立杆段：l01=kμ1(h d+2a)=1×1.386×(750+2×200)=1594mm非顶部立杆段：l02=kμ2h =1×1.755×1500=2632mmλ=max[l01，l02]/i=2632/16=164.5≤[λ]=210长细比满足要求！顶部立杆段：l01=kμ1(h d+2a)=1.155×1.386×(750+2×200)=1841mm非顶部立杆段：l02=kμ2h =1.155×1.755×1500=3041mmλ=max[l01，l02]/i=3041/16=190.062查表得：φ＝0.1992、风荷载计算M wd＝γ0×φc×γQ×Mωk=γ0×φc×γQ×(ζ2×ωk×l a×h2/10)＝1×0.6 ×1.4×(1×0.031×0.8×1.52/10)＝0.005kN·m3、稳定性计算R1＝0.061kN，P2＝6.873kN，P3＝6.873kN，R4＝0.061kN梁两侧立杆承受楼板荷载：左侧楼板传递给梁左侧立杆荷载:N边1=1×max[1.2×(0.5+(24+1.1)×0.25)+1.4×3，1.35×(0.5+(24+1.1)×0.25)+0.7×1.4×3]×(0.8+0.4-0.4/2)/2×0.8=4.932kN右侧楼板传递给梁右侧立杆荷载:N边2=1×max[1.2×(0.5+(24+1.1)×0.25)+1.4×3，1.35×(0.5+(24+1.1)×0.25)+0.7×1.4×3]×(0.8+0.8-0.4-0.4/2)/2×0.8=4.932kNN d＝max[R1+N边1，P2，P3，R4+N边2]+1×1.35×0.15×(3.6-0.8)＝max[0.061+4.932，6.873，6.873，0.061+4.932]+0.567＝7.44kNf d＝N d/(φA)+M wd/W＝7440.188/(0.199×398)+0.005×106/4250＝95.116N/mm2≤[f]＝205N/mm2满足要求！十、高宽比验算根据《建筑施工脚手架安全技术统一标准》GB51210-2016 第8.3.2条: 支撑脚手架独立架体高宽比不应大于3.0H/B=3.6/33=0.109≤3满足要求！十一、架体抗倾覆验算支撑脚手架风线荷载标准值:q wk=l'a×ωfk=0.8×0.586=0.469kN/m：风荷载作用在支架外侧模板上产生的水平力标准值：F wk= l'a×H m×ωmk=0.8×1×0.259=0.207kN支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M ok：M ok=0.5H2q wk+HF wk=0.5×3.62×0.469+3.6×0.207=3.784kN.m参考《规范》GB51210-2016 第6.2.17条：B2l'a(g k1+ g k2)+2ΣG jk b j≥3γ0M okg k1——均匀分布的架体面荷载自重标准值kN/m2g k2——均匀分布的架体上部的模板等物料面荷载自重标准值kN/m2G jk——支撑脚手架计算单元上集中堆放的物料自重标准值kNb j——支撑脚手架计算单元上集中堆放的物料至倾覆原点的水平距离mB2l'a(g k1+ g k2)+2ΣG jk b j =B2l'a[qH/(l'a×l'b)+G1k]+2×G jk×B/2=332×0.8×[0.15×3.6/(0.8×0.8)+0.5]+2×1×33/2=1203.675kN.m≥3γ0M ok =3×1×3.784=11.351kN.M满足要求！十二、立杆地基基础计算地基土类型素填土地基承载力特征值f ak(kPa) 140立杆垫木地基土承载力折减系数m f 1 垫板底面面积A(m2) 0.15立杆底垫板的底面平均压力p＝N/(m f A)＝7.44/(1×0.15)＝49.601kPa≤γu f ak＝1.363×140 =190.82kPa满足要求！。
