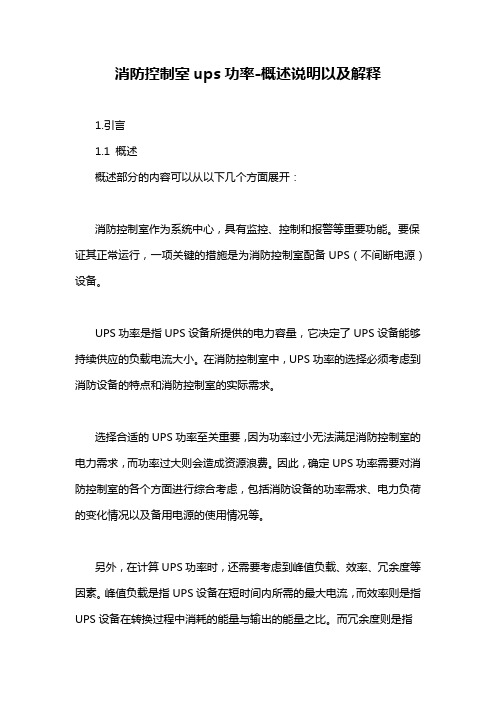

消防控制室ups功率-概述说明以及解释
消防控制室ups功率-概述说明以及解释1.引言1.1 概述概述部分的内容可以从以下几个方面展开：消防控制室作为系统中心，具有监控、控制和报警等重要功能。
要保证其正常运行，一项关键的措施是为消防控制室配备UPS（不间断电源）设备。
UPS功率是指UPS设备所提供的电力容量，它决定了UPS设备能够持续供应的负载电流大小。
在消防控制室中，UPS功率的选择必须考虑到消防设备的特点和消防控制室的实际需求。
选择合适的UPS功率至关重要，因为功率过小无法满足消防控制室的电力需求，而功率过大则会造成资源浪费。
因此，确定UPS功率需要对消防控制室的各个方面进行综合考虑，包括消防设备的功率需求、电力负荷的变化情况以及备用电源的使用情况等。
另外，在计算UPS功率时，还需要考虑到峰值负载、效率、冗余度等因素。
峰值负载是指UPS设备在短时间内所需的最大电流，而效率则是指UPS设备在转换过程中消耗的能量与输出的能量之比。
而冗余度则是指UPS设备的备用能力，即当一个UPS设备出现故障时，其他UPS设备能够顶替其功能。
UPS功率在消防控制室中的应用非常广泛。
它可以保证消防设备在突发情况下持续供电，确保消防控制室的正常运行。
同时，UPS功率还可以为消防控制室提供稳定的电力质量，防止电压波动或突变对消防设备造成的损坏。
总之，UPS功率是消防控制室中不可或缺的一部分，它的合理选择和配置对于消防系统的稳定运行至关重要。
未来的发展方向应该致力于提高UPS功率的效率和可靠性，并结合新技术不断完善UPS功率的应用策略。
1.2 文章结构文章结构部分应该介绍文章的整体结构和各个部分的主要内容。
在这篇长文中，我们将围绕着"消防控制室ups功率"这个主题展开讨论。
文章主要分为引言、正文和结论三个部分。
引言部分包括概述、文章结构和目的。
在概述中，我们将简要介绍消防控制室ups功率的重要性和应用。
文章结构部分则是本节要介绍的内容，我们将详细说明文章的各个部分和主要内容。
应急备用电源供配电系统方案详解
随着自然环境的改变和科学技术的发展，为保障医疗疾控、科学研究、数据中心和消防救灾等重大工程项目的供电可靠性，用电负荷的要求也在不断提高。
除去正常的双重电源之外，还需要设置必要的应急电源。
应急电源的使用，能够提高线路供电的稳定性。
因此，在对重大工程项目的供电线路设计时，应确定安全可靠、经济合理的应急备用电源供配电系统设计方案。
本文通过介绍应急备用电源的概念、种类,以及特别重要负荷对应急备用电源的选用要求等,探讨应急备用电源的选用原则和方法，并介绍某大型项目应急备用电源供配电系统的设计方案。
1应急电源与备用电源1.1配置要求从概念范畴的角度，应急电源从属于备用电源，两者在使用目的、切换时间和供电时间要求上有所不同。
从使用目的来看，不同层级的负荷，可以按照用电需求的不同，配置必要的应急电源和备用电源。
在对备用电源的配置中,应当要按照相关的技术规范要求,如《建筑电气与智能化通用规范》G B55024—2022(以下简称《规范》)，依据项目对供电的要求不同,针对不同的负荷,按照需求的不同,配置匹配的备用电源。
而针对特定的项目,如在一级负荷中特级负荷的供电,应当采用强制性要求的方式配备应急电源。
《规范》针对应急电源,给出了具体的要求：一是应急电源与非应急电源之间,应采用防止并列运行的措施；二是考虑到供电设备停电会出现一定的中断时间,因此,在对应急电源的设计时,应当要从切换时间入手,对应急电源的种类进行选择。
1.2设备分类及应用分析目前,能够作为应急电源的设备主要分为三类。
第一类为独立发电机组,这种设备能够独立进行发电,如柴油发电机组等。
第二类为专用馈电线路,这种设备与项目的供电线路不同,它能够独立于供电线路之外,为项目独立进行供电。
第三类为蓄电池组,这种设备能够通过充电和放电的方式,满足项目应急用电的需求。
在应急电源设计的过程中,具体类型需要根据供电条件、负荷性质、切换时间和供电时间的要求来选择,但与备用电源对切换时间的要求不同,应急电源对切换时间的要求比较高。

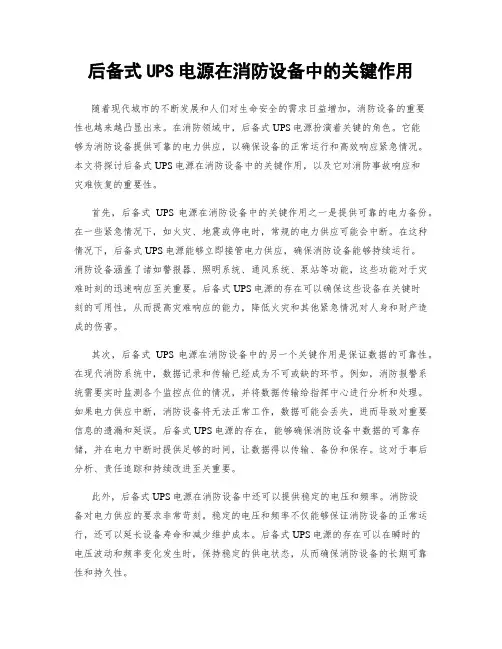

后备式UPS电源在消防设备中的关键作用
后备式UPS电源在消防设备中的关键作用随着现代城市的不断发展和人们对生命安全的需求日益增加，消防设备的重要性也越来越凸显出来。
在消防领域中，后备式UPS电源扮演着关键的角色。
它能够为消防设备提供可靠的电力供应，以确保设备的正常运行和高效响应紧急情况。
本文将探讨后备式UPS电源在消防设备中的关键作用，以及它对消防事故响应和灾难恢复的重要性。
首先，后备式UPS电源在消防设备中的关键作用之一是提供可靠的电力备份。
在一些紧急情况下，如火灾、地震或停电时，常规的电力供应可能会中断。
在这种情况下，后备式UPS电源能够立即接管电力供应，确保消防设备能够持续运行。
消防设备涵盖了诸如警报器、照明系统、通风系统、泵站等功能，这些功能对于灾难时刻的迅速响应至关重要。
后备式UPS电源的存在可以确保这些设备在关键时刻的可用性，从而提高灾难响应的能力，降低火灾和其他紧急情况对人身和财产造成的伤害。
其次，后备式UPS电源在消防设备中的另一个关键作用是保证数据的可靠性。
在现代消防系统中，数据记录和传输已经成为不可或缺的环节。
例如，消防报警系统需要实时监测各个监控点位的情况，并将数据传输给指挥中心进行分析和处理。
如果电力供应中断，消防设备将无法正常工作，数据可能会丢失，进而导致对重要信息的遗漏和延误。
后备式UPS电源的存在，能够确保消防设备中数据的可靠存储，并在电力中断时提供足够的时间，让数据得以传输、备份和保存。
这对于事后分析、责任追踪和持续改进至关重要。
此外，后备式UPS电源在消防设备中还可以提供稳定的电压和频率。
消防设备对电力供应的要求非常苛刻。
稳定的电压和频率不仅能够保证消防设备的正常运行，还可以延长设备寿命和减少维护成本。
后备式UPS电源的存在可以在瞬时的电压波动和频率变化发生时，保持稳定的供电状态，从而确保消防设备的长期可靠性和持久性。
此外，后备式UPS电源还能够提供快速切换和无间断供电。
在传统的电力供应系统中，当电力中断发生时，设备需要一段时间来切换到备用电源，这会导致停机时间和数据丢失。
ups系统设计方案
ups系统设计方案
UPS系统是一套为数据中心等关键设施提供不间断电源的系统。
其设计方案需要考虑到电源供应、备份能力、自动化管理等多个方面，以确保设施的连续运行和数据的完整性。
下面是一个完整的UPS系统设计方案。
首先，UPS系统的电源供应可以采用多种方式，包括市电、发电机组和太阳能等。
为了确保连续供电，可以采用双回线供电模式，即市电和发电机组分别提供电源，并通过切换器实现无缝切换。
需要注意的是，UPS系统应该能够感知市电的质量，并在出现异常情况时自动切换至备用电源。
其次，UPS系统的备份能力应该能够满足设施的持续运行需求。
为了提高备份时间，可以采用大容量的蓄电池组，并根据运行负载和备份时间来确定所需的备份容量。
此外，还可以考虑采用多台UPS设备并进行并联运行，以提高响应速度和容量。
UPS系统的自动化管理也是设计方案的重要部分。
系统应该能够实时监测电源的状态，包括电压、频率和波形等，并能够自动切换至备用电源以保证设施的稳定运行。
此外，UPS系统还应该具备远程监控和管理功能，以方便运维人员远程查看设备状态、进行故障排除等操作。
最后，UPS系统的安全性也是设计方案需要考虑的内容。
系统应该具备防雷、防浪涌和过电压保护等功能，以降低设备受损和数据丢失的风险。
此外，系统还应该具备火灾报警和自动
灭火等功能，以应对设备故障或人为因素引发的火灾风险。
综上所述，一个完整的UPS系统设计方案应该包括电源供应、备份能力、自动化管理和安全性等多个方面的考虑。
通过合理的设计和配置，可以保证设施的连续运行和数据的完整性，提高设施的可靠性和可用性。
机房UPS的配电系统施工方案设计
机房UPS的配电系统施工方案设计UPS配电系统设计方案一、设计背景和要求UPS（不间断电源）是一种用于在电网供电中断时提供紧急电源给设备的系统。
机房UPS的配电系统设计是确保机房设备在电网故障或停电情况下能够正常运行的重要一环。
本文将围绕配电系统的施工方案进行详细设计。
设计要求：1.确保UPS配电系统的高可靠性和高效性，以保证机房设备的持续供电和稳定运行；2.设计合理的电气布线和设备安装方案，以提高系统工作效率；3.保证配电系统与机房其他设施的协同工作，保障机房整体运行的稳定性。
二、设计思路和方案1.UPS选型和容量规划：根据机房设备的负荷需求和备用电源的容量选择合适的UPS设备。
同时，考虑到UPS的可扩展性，应根据未来的扩容需求进行容量规划。
2.电缆敷设和接线：根据机房布局和设备位置，合理安排电缆敷设路径和长度。
采用高质量的电缆和连接器，确保电能传输的稳定性和可靠性。
3.系统接地：在机房内设置统一的接地系统，确保电力设备的接地安全和信号传输的质量。
合理布置接地引线，避免电气干扰和接地阻抗过大的问题。
4.设备安装和布局：根据机房硬件设备的位置和工作方式，合理布局UPS、电池组和配电盘等设备。
考虑设备散热和维护的便利性，设置合适的通风和维修通道。
5.系统监控和报警：安装UPS和配电系统的监控设备，实时监测电力设备的工作状态和负荷情况。
设置报警系统，及时响应设备故障和异常情况。
6.平衡负载和备份机制：通过平衡机房设备的负荷分布，避免单一设备负荷过大。
设置备份机制，如并联备用电源或自动切换装置，以保证设备在故障时能够无间断地供电。
7.安全保护和防护措施：根据UPS的工作原理和配电系统的特点，设置过流、过压和过载保护装置，确保电气设备的安全运行。
安装火灾报警器和灭火设备，防止火灾对设备的损害。
三、施工方案1.施工准备：清理安装区域，确保施工区域的整洁和安全。
准备所需的设备、工具和材料，并对工程进行详细的预估和计划。
消防水炮系统操作说明(最新)
消防水炮系统操作说明一、系统开启及关闭操作1、打开控制台TYLD—Q08A后门，打开空气开关，此时UPS上电。
2、按下UPS开机按钮，约1秒后发出“的、的”声，说明电源已经接通，此时UPS作为备用电源。
3、依次打开控制面板上的AC电源开关和DC电源开关（两个船型开关），AC电源指示灯、DC电源指示灯亮，显示屏与时钟数码管显示正常，即整个系统的供电线路上电完成，水炮复位后处于监视状态。
4、按下监视器的电源开关，电源指示灯亮，监视器开机。
5、按下硬盘录像机后面板的电源开关，电源指示灯亮，录像机开机，开机后视频输出默认为多画面输出模式。
6、系统工作状态设置：自动控制状态：按下启泵自动按钮（上方的蓝色指示灯点亮），按下各个分区控制阀的自动按钮（上方的蓝色指示灯点亮）。
这种状态下，当某区发生火灾时，该区报警信号灯亮，声光报警器报警，显示屏显示报警信息，打印机实时打印火警信息，系统输出启泵信号，打开电动阀，自动射水灭火。
手动控制状态：按下启泵“手动”按钮（上方的红色指示灯点亮），按下各个分区控制阀的“手动”按钮（上方的红色指示灯点亮）。
当现场装置探测到火灾时，相应分区的报警信号灯亮，系统进行声光报警，显示屏显示报警信息，打印机实时打印报警信息，但水炮不喷水。
当人工确认后，按下分区控制阀“自动”按钮，再按下启泵“自动”按钮，水炮才打开电动蝶阀自动启泵喷水；或按下分区控制阀“自动”按钮后，再按下强制启泵按钮喷水，这时停泵也需要手动控制。
7、关闭控制面板上的AC电源开关和DC电源开关，则切断送往现场的电源，水炮和电动阀处于断电状态。
8、关闭控制台内部的空气开关，按UPS的关机键，切断备用电源，则整个系统断电。
二、控制台TYLD—Q08A薄膜键盘的操作说明手动控制：按数字键输入（密码：88）后，显示屏显示出该密码，再按“确认”键，此时键盘指示灯亮，表示键盘可操作。
选“装置控制”，按“确认”键，按数字键输入水炮的地址号码（例如007，分别按“0”、“0”、“7”键），显示屏显示出该号码，再按“确认”键，然后按“手动”键，手动指示灯亮，即该水炮处于手动控制状态。
电脑双电源供电方案解决方法
电脑双电源供电方案解决方法下面是一些常见的电脑双电源供电方案解决方法：1.UPS供电解决方案：UPS（不间断电源）是一种将AC电源转换为DC电源并存储在电池中的设备。
当主电源中断时，UPS会立即切换到备用电池供电，以保持电脑正常运行。
为了实现双电源供电，可以使用两个独立的UPS设备，每个设备连接到不同的电源，并通过一个自动切换开关来选择电源。
这样，当一台UPS设备发生故障或需要维护时，另一台UPS设备可以自动接管电源供应。
2.备用电源切换方案：备用电源切换方案是一种将电脑与两个独立的电源系统连接的方法。
其中一个电源系统为主电源，另一个电源系统为备用电源。
在这种方案中，电脑使用一种称为自动切换开关的设备来选择电源。
当主电源故障或失效时，自动切换开关会立即将电脑从主电源切换到备用电源，以保持电脑的正常运行。
3.并联电源方案：并联电源方案是一种将两个电源连接到电脑的方法。
在这种方案中，两个电源同时供电，而不是一个电源作为主电源，另一个电源作为备用电源。
这样做的好处是可以提供更高的功率，以满足电脑的大功率需求。
如果其中一个电源发生故障，另一个电源可以继续向电脑供电，以确保电脑的连续运行。
4.冗余电源方案：冗余电源方案是一种将两个或更多电源连接并互相冗余的方法。
在这种方案中，每个电源都可以单独供电电脑，当其中一个电源发生故障时，其他电源可以接替其任务。
这样可以大大提高供电的可靠性和稳定性。
5.太阳能+电网供电方案：太阳能系统是一种通过太阳能电池板将太阳能转换为电能的设备。
在这种方案中，可以将太阳能系统与电网供电系统连接到电脑。
太阳能用于供电时，可以减少对电网的依赖，同时还可以节省能源和减少碳排放。
当太阳能供电不足或天气不好时，电网可以提供备用电源。
无论采用哪种电脑双电源供电方案，都应考虑以下几点：1.选择可靠的电源设备：选择高品质的UPS、自动切换开关、并联电源或冗余电源等设备，以确保其正常工作和长期稳定性。
UPS电源系统方案
U P S电源系统方案-CAL-FENGHAI.-(YICAI)-Company One1UPS电源配置方案目录第一章.推荐方案 (3)第二章.机房推荐台达UPS HIFT系列介绍 (6)第三章机房UPS方案配置报价表 ................ 错误!未定义书签。
第四章.售后服务. (26)第五章案例图片 (28)第一章.推荐方案1. 根据贵单位机房情况推荐如下方案：使用1台20KVA模块化UPS并机系统，系统后备时间为2小时，我司推荐台达HIFT 模块化系列UPS，采用：20KVA/模块，单系统为1个模块并机成20KVA/机架，UPS输入/输出配电及线径大小：输入配电总开关150A/3P,此方案优点：采用集中供电安全系数高：采用模块并机和系统并机绿色节能：输入功率因数大于0.99MTTR=02 技术要求第二章.机房推荐台达UPS HIFT系列介绍1. HIFT（海福）UPS技术特点模块化热插拔技术（单个模块在线并入或退出，维护与升级都简单、安全、易行）IGBT整流技术（采用Delta的专利技术，输入指标优异：输入功率因子>0.99，输入谐波<3%）全数字化控制技术（采用双DSP控制，提升系统的集成与可靠度）内置同步控制技术（内置LBS，降低单点故障点）机架并机技术（不仅模块，机架和线缆亦冗余，整个系统最高可4台并机达到480kVA）强过载能力（125%：10分钟）最高功率密度比（20kVA仅3U高）管理能力强，管理接口多（2个智能卡插槽，7个输入、6个可编程输出干接点接口）标配ECO紧急关机内部自动旁路双电源输入广泛的油机兼容性（可容许发电机频率范围为45-65Hz，与发电机的容量配比为1：1.1～1.3）可预测电池后备时间大型LCD蓝屏显示，菜单式图形界面自动自检可冷启动先进的电池管理详细故障信息记录滚轮搬运2. Delta HIFT（海福）UPS性能及技术特点说明2.1模块热插拔技术单个模块均可在线并入和退出，无须转旁路操作，大大提升了故障维护和未来扩容的方便性。
故障解决方案及措施
故障解决方案及措施引言概述:在现代科技高度发达的时代，各种设备和系统的故障是不可避免的。
为了保证设备和系统的正常运行，我们需要掌握一些故障解决方案及措施。
本文将介绍五个方面的故障解决方案及措施，包括设备故障、网络故障、软件故障、电源故障和人为错误。
一、设备故障：1.1 定期维护：定期对设备进行维护，包括清洁设备、更换老化部件、检查连接线路等。
这可以减少设备故障的概率。
1.2 备用设备：准备备用设备，以防主设备发生故障时能够快速替换，确保系统的连续运行。
1.3 错误诊断：当设备出现故障时，需要进行错误诊断，找出故障原因，并采取相应的修复措施。
二、网络故障：2.1 检查网络连接：首先要检查网络连接是否正常，包括网线是否插好、路由器是否工作正常等。
2.2 重启设备：如果网络故障无法解决，可以尝试重启设备，有时候这样就能解决问题。
2.3 联系网络服务提供商：如果网络故障无法自行解决，可以联系网络服务提供商，寻求他们的帮助和支持。
三、软件故障：3.1 更新软件：保持软件处于最新版本，这样可以修复已知的软件漏洞和故障。
3.2 重新安装软件：如果软件出现故障，可以尝试重新安装软件，有时候这样就能解决问题。
3.3 使用备用软件：在软件故障无法解决的情况下，可以尝试使用备用软件替代，以保证工作的顺利进行。
四、电源故障：4.1 检查电源连接：首先要检查电源连接是否正常，包括电源插头是否插好、电源线是否损坏等。
4.2 更换电源适配器：如果电源适配器出现故障，可以尝试更换一个新的适配器，确保电源供应正常。
4.3 使用备用电源：在电源故障无法解决的情况下，可以使用备用电源，如备用电池或UPS（不间断电源），以保证设备的正常运行。
五、人为错误：5.1 培训和教育：提供培训和教育，确保员工具备操作设备和系统的正确知识和技能，减少人为错误的发生。
5.2 设立操作规范：制定明确的操作规范，规范员工的操作行为，避免因个人疏忽或错误操作导致的故障。
UPS设计方案
UPS设计方案UPS，即不间断电源系统，是为了保障电子设备在停电或电网异常的情况下能够正常运行而设计的系统。
在现代工业和生活中，UPS系统已经成为很重要的设备之一。
UPS设计的方案有多种，下面我们将从UPS系统的功能、架构、前端电路、后端电路、控制电路等多个方面进行说明。
一、UPS系统的功能UPS的主要作用是将交流电转化为直流电，并将直流电通过后端电路中的逆变器转化为交流电。
UPS系统最主要的功能是保障电子设备在停电或电网异常的情况下能够正常运行。
另外，UPS系统还有其他的一些功能，例如：在电网发生异常时（如电压或电流不稳定），UPS系统可以通过调节和稳定输出电压、电流等来保护电子设备；还可以进行电源切换、保持电子设备的供电稳定性等等。
二、UPS系统的架构UPS系统的架构通常可以分为以下几个部分：1、前端电路：将交流电转化为直流电并通过整流电路对电流进行稳定化处理。
2、后端电路：根据需要将直流电转化为交流电。
3、电池装置：为电子设备在停电时提供备用电源。
4、控制电路：对电子设备的状态进行监测，并对UPS系统的整个运行进行控制管理。
5、机械结构：UPS系统的物理结构，包括UPS机箱、电池箱、散热器等。
三、UPS系统的前端电路UPS系统的前端电路通常由变压器和整流电路构成。
变压器主要起到隔离交、直流电的作用。
整流电路则将隔离后的交流电转化为直流电。
整流电路可以采用三种方式：单相全波整流、单相半波整流和三相全波整流。
更常用的是单相全波整流和三相全波整流。
整流电路还需要进行滤波、稳压等处理，使输出的直流电变得更加稳定。
四、UPS系统的后端电路UPS系统的后端电路通常由逆变器代替。
逆变器可以将直流电转化为交流电。
逆变器的输出电压、频率等需要根据不同的电子设备进行调整。
为了保证输出的交流电质量，逆变器还需要进行滤波、稳压等处理。
逆变器的设计通常有两种类型：PWM和SPWM。
PWM是实现控制简单，效率较高的一种方法，而SPWM在频率控制方面更为灵活，在应用上更为广泛。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
湖北神鹭水产品有限公司UPS备用电源控制系统、自动喷淋系统解决方案项目名称：UPS备用电源控制系统、自动喷淋系统解决方案项目需方：湖北神鹭水产品有限公司项目实施方：湖北三桓智能装备制造有限公司项目时间：一.液氨制冷简介及基工作原理1.1 液氨制冷简介为了保护人类赖以生存的环境，防止大气臭氧层遭到破坏，寻求对氯氟烷烃的代替物成为我们面临的首要问题。
众所周知，CFC的禁用使全球热泵、制冷、空调行业面临这一次新的挑战，从而对氨的应用重新引起了人们的关注。
氨（Ammonia，NH3）是一种常见的廉价无机化合物，同时也是一种天然制冷剂（R717）。
由于其具有良好的热力学性能和对大气无任何不良效应，在制冷技术发展的应用中，起着重要的作用。
由于氨具有毒性和和在空间集聚到一定浓度时具有潜在的爆炸性威胁，使其在作为制冷剂使用时，应用的场所受到限制，主要应用于大型工业制冷和商业冷冻冷藏领域。
1.1 液氨制冷工作原理液氨制冷的整个循环主要由蒸发器、压缩机、冷凝器、节流阀组成。
蒸发器：制冷剂在低压（蒸发压力）下以较低的温度（蒸发温度）蒸发，吸收被冷却物质的热量实现制冷，是向外输送冷量的设备。
压缩机：是系统的心脏，起到输送制冷剂蒸汽的作用，同时保证蒸发器在低压下运行、冷凝器在高压（冷凝压力）下运行。
是输入功的设备。
冷凝器：制冷剂蒸汽在高压下将从蒸发器吸收的热量以及压缩功转化的热量传递给冷却介质，冷凝成温度较高的（冷凝温度）液体。
是放出热量的设备。
节流阀：将从冷凝器冷凝的制冷剂液体节流降压（降到蒸发压力）后进入蒸发器，同时控制和调节制冷剂的流量，并将系统分为高压侧和低压侧两部分。
在实际的制冷系统中，为了提高运行的经济性、可靠性和安全性，还设有一些辅助设备，如气液分离器、油分离器、油冷却器、空气分离器、贮液器、集油器、过滤器以及安全附件、阀门等。
其制冷原理为从蒸发器出来的氨的低温低压蒸气被吸入压缩机内，压缩成高压高温的过热蒸气，然后进入冷凝器。
由于高压高温过热氨气的温度高于其环境介质的温度，且其压力使氨气能在常温下冷凝成液体状态，因而排至冷凝器时，经冷却、冷凝成高压常温的氨液。
高压常温的氨液通过膨胀阀时，因节流而降压，在压力降低的同时，氨液因沸腾蒸发吸热使其本身的温度也相应下降，从而变成了低压低温的氨液。
把这种低压低温的氨液引入蒸发器吸热蒸发，即可使其周围空气及物料的温度下降而达到制冷的目的。
从蒸发器出来的低压低温氨气重新进入压缩机，从而完成一个制冷循环。
二.UPS简介及基安装2.1 UPS简介UPS（Uninterruptible Power System/Uninterruptible Power Supply），即不间断电源，是将蓄电池（多为铅酸免维护蓄电池）与主机相连接，通过主机逆变器等模块电路将直流电转换成市电的系统设备。
主要用于给单台计算机、计算机网络系统或其它电力电子设备如电磁阀、压力变送器等提供稳定、不间断的电力供应。
当市电输入正常时，UPS 将市电稳压后供应给负载使用，此时的UPS 就是一台交流市电稳压器，同时它还向机内电池充电；当市电中断（事故停电）时， UPS 立即将电池的直流电能，通过逆变零切换转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。
UPS 设备通常对电压过高或电压过低都能提供保护。
2.2 UPS特点UPS是针对中国电网环境和网络监控及网络系统、医疗系统等对电源的可靠性要求，克服中、大型计算机网络系统集中供电所造成的供电电网环境日益恶劣的问题，以全新的数字技术研制出的第三代工频纯在线式智能型UPS。
直流电源，是维持电路中形成稳恒电流的装置。
如干电池、蓄电池、直流发电机等。
UPS和直流电源是企业重要的供电保障设备，传统的维护管理包括：①日常巡检外观，定期更换电池、滤波电容、风机等易损件，大修时做电池活化等；②改造或采用换代设备，使用高级工具测试电池性能。
这种管理方式企业投入成本高，维护人员工作量大，不易实时掌握设备运行状态和关键数据，设备事故预防能力低。
实施在线维护管理可避免传统方式的不足之处，获得良好效益。
2.3 山特UPS电源参数基本参数UPS类型在线式额定功率3KV A输入输出参数输入电压范围115--300V输入频率范围软件可调：40--60Hz 输出电压范围220（1±2%）V输出频率范围与输入同步〔市电模式〕，当市电频率超出(46~54)Hz范围时，输出频率为50×(1±0.2%）Hz输出电压波形正弦波其它输出参数转换时间：0ms通信和管理接口端口RS-232 + Intelligent Slot过载能力110-150%维持30秒钟后输出转为旁路，150%以上维持300ms电池和运行时间后备时间由外配蓄电池决定分钟电池类型Panasonic密闭式铅酸蓄电池充电时间10小时其它参数外观尺寸460×192×455mm产品重量34.5kg其它性能操作温度：0℃～40℃；操作湿度：20％～90％外接电池连接线x1用户手册（光盘）x1随机附件简易安装操作指南1 张长效型x1环保信息卡x12.3 UPS安装方案设备安装前，对设备安装的机房做好施工勘查，客户应该保证机房﹑电源﹑地线等满足施工必要条件，对于用户当时尚不能满足的条件，一定要明确向用户提出，并要求用户给出解决方案和时间。
UPS工作环境要求：（1）UPS电源的左右侧一定要保持有50mm的空间，后面有100mm空间，以保证通风良好。
UPS前面应有足够的操作空间。
（2）UPS电源供电系统应安装在具有通风良好、凉爽、湿度不高和具有无尘条件的清洁空气的运行环境中。
尽管一般的UPS所允许的温度范围为0℃～40℃之间。
然而，如果条件允许时，应将环境温度控制在35℃以下。
UPS厂家推荐的工作温度为20℃～25℃。
湿度控制在50%左右为宜。
此外，在UPS电源运行的房间里不应存放易燃、易爆或具有腐蚀性的气体或液体的物品。
UPS安装步骤：外接电池箱的连接（1）系统需要接入两组电池组。
确认电池组数量符合UPS的规格要求（每组32节12V电池串联），连接好电池组，用电压表测量，串联之后的电池组应在384Vdc左右。
（2）确定电池箱开关在“OFF”位置。
（3）卸下端子台盖板，用电压表确认UPS输入/输出端子台上的电池接线端无直流电压。
（4）分别将电池组的正板（红色），负极（黑色）接到UPS输入/输出端子台的电池接线“+”端和“—”端，并拧紧固定螺丝，注意切勿将电池的正、负极接反。
UPS输入输出连接（1）接线前，请确认所有输入、输出空开均置于“OFF”状态。
（2）如图2-3所示，将输入线（三相火线、零线、地线）分别连接到相应的输入端子上，并拧紧固定螺丝。
（3）接线完毕装上UPS端子台盖板。
三.自动喷淋系统3.1系统的类型系统的类型自动喷水系统从喷头的开启形式可分为闭式系统和开式系统闭式系统喷头常闭，管网中充满有压水，具有出水快效率高的特点但现有的闭式喷头都是采用温度达到一定高度时才开启的方式开式系统喷头处于常开状态，当自动控制装置打开集中控制阀门后喷头喷水，该系统出水有一定时间的延迟。
3.2系统的确定由于合成氨装置及管道大部分都处于敞开空间，装置区域温度常年与大气温度相差不大，且管道及装置中的氨气为低温高压状态，当氨气泄漏时设备及装置周围温度不会升高反而降低，则不能使闭式系统喷头打开喷水，故选用开式系统则无法达到控制氨气泄漏事故的目的而采用闭式系统则可通过对空气中氨气浓度的检测，当空气中的氨气超过设定值时，由自动控制装置打开电动阀使喷头喷水，以达到控制氨气泄漏事故的目的所以事故喷淋系统应选择开式系统。
3.3系统设计参数系统设计参数应能满足当氨气泄漏时，降低空气中氨气浓度，以达到控制事故扩散的目的系统设计参数的确定对之后喷头的布置及系统的计算都有影响且具有重要的意义。
但由于氨气泄漏事故喷淋没有相应的规范的系统设计参数进行说和规定，所以氨气泄漏事故喷淋系统设计参数将参考《自动喷水灭火系统设计规范》GB 50084-2001(2005 年版) ( 以下将简称自喷)。
进行确定由于氨气极易溶于水，大约1L水可溶解702L氨气，参照《自喷》规定，设定喷水强度为6L/min.m2，大约每秒钟能溶解氨气0.7m3。
若设氨气泄漏速度为15m/s，大约可溶解相当于DN200的管道破裂时泄漏的氨气。
故选用喷水强度为6L/min.m2是合理的。
其相应的作用面积为160m2和喷头工作压力0.01MPa 并且为了保证供水量和布水均匀一般要求系统最不利点处喷头工作压力不应低于0.05MP。
3.4喷头的布置在布置喷头时，应根据现场的实际情况确定喷头的布置位置。
3.5系统技术要求（1）形成包覆性水雾，主要起到吸附泄漏气体的作用，但也可以起到降温冷却作用。
（2）喷射雾颗粒在200-500um（3）喷射压力为5-10kg（4）喷射量要求不小于0.15L／s.m2；（5）三个罐设立统一控制系统及泵等各类设备，主控制核心系统采用可编程控制系统，设有时间控制、氨气泄漏感应控制、供水压力感应控制、电流电压监控、过载过流保护、运转故障报警等功能。
（6）主控制显示系统为面板。
真实展现和实时监控设备运转的状况。
（7）每个罐安装多个喷头，集束式喷射完整包覆罐体。
3.6 氨气探测器及报警控制器1 氨气探测器4888氨气探测器技术指标：检测原理：半导体式检测气体：氨气测量范围： 0-200ppm（相当于占空气中0.02%）精度:±5%FS响应时间：小于30秒恢复时间：小于30秒防爆方式：防爆型防爆等级：Exd||CT6防爆连接螺纹：G3/4管螺纹工作电压：DC24V±12V信号输出：4-20mA标准电流输出二段报警继电器触点输出（触点容量 DC24V/1A）工作温度：-40℃-+70℃相对湿度：0≤95%RH输出：三线制连接电缆：≥RWP3×0.5mm2规格：180*140*92mm2 ZBK-1000氨气报警控制器ZBK-1000氨气报警控制装置由气体报警控制器配接4888氨气气体探测器构成系统，安装布网方便，对多个监控点集中控制。
各通道自动显示，高亮度数码管显示,各通道自动巡检、锁定，当环境中探测气体的浓度达到或超过预置报警值时，报警器立即发出声光报警，以提醒用户采取安全措施，并驱动排风、切断、喷淋系统，防止发生爆炸、火灾、中毒事故，从而保障安全生产。
产品广泛应用于燃气、石油、化工、冶金等存在易燃、易爆、毒性气体的危险场所。
技术指标：检测气体浓度：ppm 高亮度数码管显示测量精度:±5%FS 高性能传感器、精度高、测量准确、抗中毒、性能稳定。
