不间断电源方案在现代社会中，电力的稳定供应对各个领域的正常运行至关重要。
然而，在电力网络出现故障或停电的情况下，各种设备和系统都会受到不同程度的影响。
为了解决这一问题，不间断电源（Uninterruptible Power Supply，简称UPS）方案被广泛采用。
一、不间断电源的基本原理不间断电源是一种具备蓄电池作为备用电源的装置，能够在电力中断时提供稳定的电力供应。
其基本原理是将交流电源转换为直流电源，并将其用于供电，同时将多余的电能存储在蓄电池中，以备不时之需。
二、不间断电源的应用领域1. 信息技术领域：数据中心、服务器机房、网络通信设备等对电力供应要求非常高，不间断电源的方案应用广泛。
在这些场所中，UPS能够保证设备的正常运行，并在电力中断时提供足够的时间进行备份和关闭。
2. 医疗领域：医院、诊所等医疗机构需要时刻保持电力供应，以确保医疗设备的正常使用。
不间断电源的方案可提供医疗设备所需的电力，并在电力中断时保障病人的生命安全。
3. 工业自动化领域：工厂、生产线等工业场所对电力的连续供应要求较高。
通过应用不间断电源方案，可以避免因电力中断导致的设备故障和生产中断，提高生产效率和产品质量。
4. 交通运输领域：机场、火车站、地铁等交通枢纽需要保持电力供应，以保证公共交通工具和设备的正常运行。
UPS方案可以提供连续的电力，确保交通运输系统的正常运转。
三、不间断电源方案的分类和特点1. 离线式UPS方案：离线式UPS在市场上应用最为广泛。
其特点是当电力供应正常时，电能直接供给负载；当电力中断时，UPS通过内部逆变电路将蓄电池能量转换为交流电以供负载使用。
该方案成本低、效率不高，适用于对高品质电力不敏感的场所。
2. 在线式UPS方案：在线式UPS在电力供应正常时，交流电能首先经过整流变为直流电，再由逆变器将直流电转换为供给负载的交流电。
在电力中断时，负载直接从蓄电池或逆变器输出，并不受电力供应状态影响。

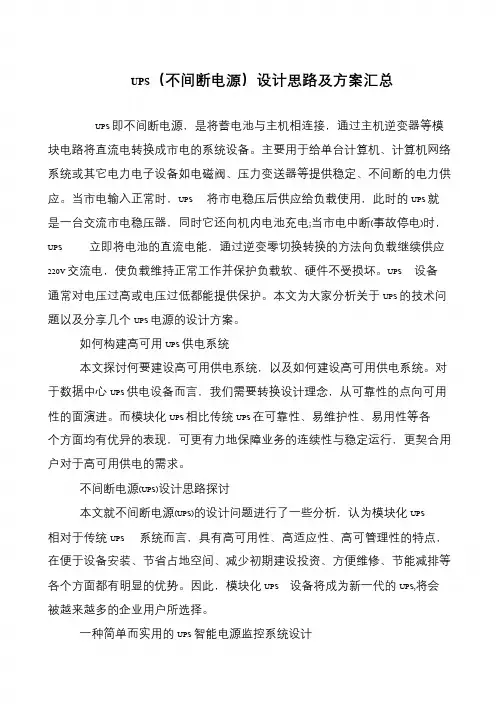

UPS（不间断电源）设计思路及方案汇总UPS 即不间断电源，是将蓄电池与主机相连接，通过主机逆变器等模块电路将直流电转换成市电的系统设备。
主要用于给单台计算机、计算机网络系统或其它电力电子设备如电磁阀、压力变送器等提供稳定、不间断的电力供应。
当市电输入正常时，UPS 将市电稳压后供应给负载使用，此时的UPS 就是一台交流市电稳压器，同时它还向机内电池充电;当市电中断(事故停电)时，UPS 立即将电池的直流电能，通过逆变零切换转换的方法向负载继续供应220V 交流电，使负载维持正常工作并保护负载软、硬件不受损坏。
UPS 设备通常对电压过高或电压过低都能提供保护。
本文为大家分析关于UPS 的技术问题以及分享几个UPS 电源的设计方案。
如何构建高可用UPS 供电系统本文探讨何要建设高可用供电系统，以及如何建设高可用供电系统。
对于数据中心UPS 供电设备而言，我们需要转换设计理念，从可靠性的点向可用性的面演进。
而模块化UPS 相比传统UPS 在可靠性、易维护性、易用性等各个方面均有优异的表现，可更有力地保障业务的连续性与稳定运行，更契合用户对于高可用供电的需求。
不间断电源(UPS)设计思路探讨本文就不间断电源(UPS)的设计问题进行了一些分析，认为模块化UPS相对于传统UPS 系统而言，具有高可用性、高适应性、高可管理性的特点，在便于设备安装、节省占地空间、减少初期建设投资、方便维修、节能减排等各个方面都有明显的优势。
因此，模块化UPS 设备将成为新一代的UPS,将会被越来越多的企业用户所选择。
一种简单而实用的UPS 智能电源监控系统设计本文所设计的UPS智能监控系统具备以下环节和功能：能在各种复杂的电网环境下运行;在运行中不会对市电产生附加的干扰;输出电性能指标应该是全面的、高质量的，能满足负载的各项要求;UPS本身应具有很高的效率，有接近实际市电的输出能力;是一台智能化程度很高的设备，有高度智能化的自检功能，自动显示、报警、状态记忆功能以及通讯功能。
一种不间断电源的设计方案一、设计目标与需求我们的设计目标是打造一款高效、可靠、稳定且成本适中的不间断电源系统，以满足以下需求：1、能够在市电中断后立即为负载提供电力，切换时间小于 10 毫秒，确保敏感设备不受停电影响。
2、输出电压稳定，波动范围在±5%以内，频率稳定在 50Hz ± 05Hz。
3、具备一定的过载能力，能在短时间内承受 120%的额定负载。
4、电池续航时间根据实际应用场景，可在 1 小时至数小时之间选择。
5、易于安装、维护和操作，具有良好的人机交互界面。
二、系统组成该不间断电源系统主要由以下几个部分组成：1、市电输入模块用于接收市电，并对其进行滤波、整流等处理，为后续电路提供稳定的直流电源。
2、逆变模块将直流电转换为交流电，输出给负载。
逆变模块采用先进的脉宽调制（PWM）技术，以实现高精度的电压和频率控制。
3、电池组作为备用电源，在市电中断时为系统供电。
电池组的容量和类型根据负载需求和续航时间进行选择，常见的有铅酸电池和锂离子电池。
4、充电模块用于对电池组进行充电管理，确保电池组始终处于良好的充电状态，延长电池寿命。
5、控制模块作为系统的核心，负责监测市电状态、控制逆变模块的工作、管理电池充电以及与用户进行交互。
控制模块通常采用高性能的微控制器或数字信号处理器（DSP）。
6、人机交互界面包括显示屏、指示灯和操作按键，用于显示系统状态、参数设置和故障报警等信息。
三、电路设计1、市电输入与整流电路市电首先经过滤波电路，去除电网中的杂波和干扰。
然后通过整流桥将交流电转换为直流电。
为了提高电源质量，还可以在整流后加入功率因数校正（PFC）电路，提高输入功率因数，减少对电网的谐波污染。
2、逆变电路逆变电路采用全桥拓扑结构，由四个功率开关管组成。
通过控制开关管的导通和关断时间，实现直流电到交流电的转换。
为了提高输出电压的稳定性和精度，采用闭环控制策略，实时监测输出电压和频率，并根据反馈信号调整开关管的驱动信号。
UPS设计方案1. 简介UPS（不间断电源）是一种用于保护电子设备免受电网波动、停电和其他电源问题影响的装置。
本文档将详细介绍一个UPS设计方案，涵盖了UPS的基本原理、设计要点以及实施方案。
2. UPS的基本原理UPS的基本原理是通过将电能进行储存，以供在电网故障时维持电子设备的供电。
一般来说，UPS系统由三个主要组件组成：1.直流电源：直流电源主要是负责将交流电转换为直流电，并用于充电UPS内置的电池组。
2.逆变器：逆变器将直流电转换为交流电，以便为设备提供纯净的交流电源。
3.电池组：电池组在正常电源供应中充电，而在电网故障时提供电力。
3. UPS设计要点在设计UPS系统时，需考虑以下要点：3.1 容量和负载预测容量和负载预测是设计UPS系统中的关键因素。
首先，需要计算所需的总负载，然后选择合适的UPS容量。
一般来说，UPS容量应略大于总负载，以确保设备在需要时可以得到充足的电力供应。
3.2 电池备份时间电池备份时间是指UPS能够在电网故障时提供稳定电力的时间长度。
为确保连续供电，需要根据设备的需求和应用场景选择适当的备份时间。
3.3 整体效率UPS的整体效率是指在正常运行条件下输送给设备的功率与从电源输入的功率之间的比率。
为实现能源效率，应选择高效的UPS组件，并确保其正常运行。
3.4 转换时间转换时间是指UPS从电网故障时切换到电池备份模式所需的时间。
短转换时间对于保护设备免受电网波动的影响至关重要。
因此，在设计过程中，应选用具备快速转换能力的UPS系统。
3.5 可靠性和维护性可靠性和维护性是UPS系统设计中的重要考虑因素。
在选择UPS组件和系统拓扑结构时，应优先考虑那些已被广泛验证并具备良好可靠性和易于维护的组件。
4. UPS设计方案实施基于上述UPS设计要点，下面给出一个具体的UPS设计方案实施步骤：•步骤1：收集所需的负载和功率需求，并计算总负载。
•步骤2：选择UPS容量，确保其略大于总负载。
单相在线式不间断电源的设计方案引言：随着科技的发展和人们对电力供应可靠性的要求越来越高，不间断电源（Uninterruptible Power Supply，简称UPS）在现代生活中扮演着重要的角色。
单相在线式不间断电源是一种常见的UPS类型，它能够在电网电源中断时提供稳定的交流电源输出，保障电气设备的正常运行。
本文将针对单相在线式不间断电源的设计方案进行详细介绍。
一、设计目标：在进行单相在线式不间断电源的设计时，需要明确设计目标。
通常的设计目标包括：输出电压稳定性高、响应时间短、转换效率高、体积小巧、成本低廉等。
二、基本原理：单相在线式不间断电源的基本原理是将输入交流电源转换为直流电源，然后再将直流电源转换为输出交流电源。
其主要由输入滤波器、整流器、电池组、逆变器和输出滤波器等部分组成。
1. 输入滤波器：输入滤波器用于滤除输入电源中的高频噪声和干扰，保证后续电路的正常工作。
2. 整流器：整流器将输入的交流电源转换为直流电源，并通过充电电路为电池组充电。
整流器的设计应考虑到转换效率和功率因数的问题。
3. 电池组：电池组是单相在线式不间断电源的重要组成部分，它能够在电网电源中断时提供稳定的电力输出。
电池组的选择应考虑到容量、工作温度范围和寿命等因素。
4. 逆变器：逆变器将直流电源转换为输出的交流电源，保证输出电压的稳定性和波形质量。
逆变器的设计应考虑到转换效率和输出电压稳定性等因素。
5. 输出滤波器：输出滤波器用于滤除逆变器输出的高频噪声和干扰，保证输出电源的质量。
三、具体设计方案：基于以上基本原理，下面给出一种单相在线式不间断电源的具体设计方案。
1. 输入滤波器：采用LC滤波器结构，通过合理的选取电感和电容参数，实现对输入电源的滤波和干扰抑制。
2. 整流器：采用交流整流桥式整流电路，通过控制整流桥的导通和截止，将交流电源转换为直流电源。
为了提高转换效率，可以采用功率因数校正（Power Factor Correction，简称PFC）技术。

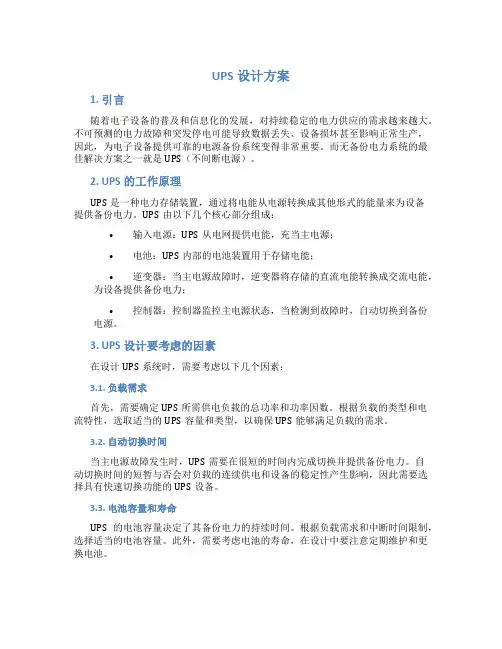

UPS设计方案1. 引言随着电子设备的普及和信息化的发展，对持续稳定的电力供应的需求越来越大。
不可预测的电力故障和突发停电可能导致数据丢失、设备损坏甚至影响正常生产，因此，为电子设备提供可靠的电源备份系统变得非常重要。
而无备份电力系统的最佳解决方案之一就是UPS（不间断电源）。
2. UPS的工作原理UPS是一种电力存储装置，通过将电能从电源转换成其他形式的能量来为设备提供备份电力。
UPS由以下几个核心部分组成：•输入电源：UPS从电网提供电能，充当主电源；•电池：UPS内部的电池装置用于存储电能；•逆变器：当主电源故障时，逆变器将存储的直流电能转换成交流电能，为设备提供备份电力；•控制器：控制器监控主电源状态，当检测到故障时，自动切换到备份电源。
3. UPS设计要考虑的因素在设计UPS系统时，需要考虑以下几个因素：3.1. 负载需求首先，需要确定UPS所需供电负载的总功率和功率因数。
根据负载的类型和电流特性，选取适当的UPS容量和类型，以确保UPS能够满足负载的需求。
3.2. 自动切换时间当主电源故障发生时，UPS需要在很短的时间内完成切换并提供备份电力。
自动切换时间的短暂与否会对负载的连续供电和设备的稳定性产生影响，因此需要选择具有快速切换功能的UPS设备。
3.3. 电池容量和寿命UPS的电池容量决定了其备份电力的持续时间。
根据负载需求和中断时间限制，选择适当的电池容量。
此外，需要考虑电池的寿命，在设计中要注意定期维护和更换电池。
3.4. 故障保护UPS在提供备份电力时也需要保护设备免受电力故障的影响，如过电压、欠电压和频率波动。
因此，在设计UPS系统时，需要考虑故障保护功能和相应的电力过滤器。
4. UPS设计方案示例下面是一个基于以上因素的UPS设计方案示例：4.1. 负载需求分析假设需要为一组服务器提供备份电力，总功率需求为5000W，功率因数为0.8。
4.2. UPS容量选择根据负载需求，选择容量为6000VA（大于总功率需求）的双转换在线型UPS。

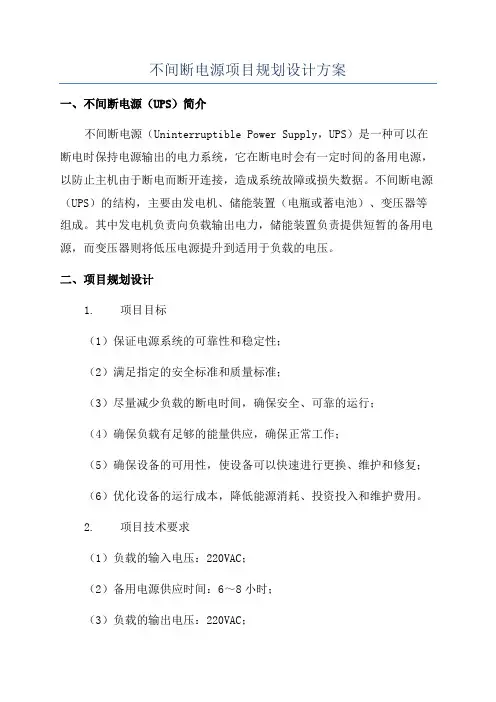

不间断电源项目规划设计方案
一、不间断电源（UPS）简介
不间断电源（Uninterruptible Power Supply，UPS）是一种可以在断电时保持电源输出的电力系统，它在断电时会有一定时间的备用电源，以防止主机由于断电而断开连接，造成系统故障或损失数据。
不间断电源（UPS）的结构，主要由发电机、储能装置（电瓶或蓄电池）、变压器等组成。
其中发电机负责向负载输出电力，储能装置负责提供短暂的备用电源，而变压器则将低压电源提升到适用于负载的电压。
二、项目规划设计
1. 项目目标
（1）保证电源系统的可靠性和稳定性；
（2）满足指定的安全标准和质量标准；
（3）尽量减少负载的断电时间，确保安全、可靠的运行；
（4）确保负载有足够的能量供应，确保正常工作；
（5）确保设备的可用性，使设备可以快速进行更换、维护和修复；
（6）优化设备的运行成本，降低能源消耗、投资投入和维护费用。
2. 项目技术要求
（1）负载的输入电压：220VAC；
（2）备用电源供应时间：6～8小时；
（3）负载的输出电压：220VAC；
（4）备用电源的电压电流水平：220VAC；（5）备用电源的电压稳定性：±10%；
（6）备用电源的噪声水平：小于60dB（A）；。
UPS不间断电源选型设计方案UPS（不间断电源）是指在电网正常供电时将电能存储为电荷，当电网发生故障或电力不足时，由存储的电荷提供电能供给负载设备，以保持设备正常运行的一种设备。
UPS的选型设计方案一般包括负载需求分析、UPS类型选择、容量计算、系统配置和运维考虑等方面。
1.负载需求分析首先需要对负载设备的电源需求进行全面的分析，包括负载的类型、功率需求、工作特性等。
不同类型的负载对UPS的要求不同，如一些对电流的稳定性和纹波要求较高的设备，需要选择高质量的在线式UPS；而对于一些对供电可靠性要求较高的设备，需要选择双转换式UPS。
2.UPS类型选择根据负载需求分析的结果，选择合适的UPS类型。
常见的UPS类型包括在线式（double conversion）、离线式（standby）和线交互式（line-interactive）UPS。
在线式UPS具有最高的电源纹波供电质量和电压调整范围，适用于对电源质量要求较高的负载；离线式UPS则适用于对电源稳定性要求相对较低的负载；而线交互式UPS则是在线式和离线式UPS的折衷选择。
3.容量计算根据负载设备的功率需求，计算UPS的容量。
容量计算需要考虑负载设备的额定功率、功率因素、负载特性和工作时间等因素。
根据UPS的容量和电池组的容量，可以计算出UPS持续供电时间。
4.系统配置UPS的系统配置包括电池组的选型和并机配置设计。
电池组是UPS的关键组成部分，常见的电池类型有铅酸蓄电池、镍镉蓄电池和锂电池。
不同的电池类型有不同的使用寿命、充放电效率和环境适应性。
并机配置设计是为了提高系统的可靠性和冗余性，可以采用并网多个UPS设备，并通过并机控制器进行联合控制和负载均衡。
5.运维考虑最后需要考虑UPS的运维要求，包括UPS的监控和维护。
UPS的监控可以通过网络管理卡实现远程监控和管理，可以实时监测UPS的电压、电流、温度和电池状态等参数。
UPS的维护包括定期检查UPS设备和电池组的状态，并进行必要的维修和更换。
UPS设计思路及方案汇总UPS（不间断电源）是一种电源设备，可以在电网供电中断时提供电力支持，以保持设备的正常运行。
UPS设计思路及方案的核心是确保持续稳定的电力供应，并保护设备免受电力突变和电力故障的侵害。
以下是UPS设计思路及方案的汇总。
1.确定需求：在设计UPS方案之前，首先需要确定需求，包括需要保护的设备类型和功率需求等。
不同的设备有不同的功率需求，因此需要根据实际情况进行计算和选择合适的UPS方案。
2.电源质量：UPS的设计思路之一是确保稳定且干净的电力供应。
电力供应中的电压波动、电压暂降和电压暂升等问题都会对设备的性能和寿命产生不良影响。
因此，UPS需要具备稳压、稳频和滤波的功能，以确保输出电力的稳定性和质量。
3.电池备份：UPS的设计中最重要的部分是备用电池系统。
通过电池的持续供电，UPS可以在电力中断时维持设备的运行。
因此，UPS的电池系统需要具备足够的存储容量和长时间的续航能力。
4.双转换结构：为了确保设备的连续供电，UPS一般采用双转换结构。
这意味着设备从电网供电切换到电池供电的过程中不会中断。
这种设计思路可以确保设备的持续运行，并保护设备免受电力中断的影响。
5.容量匹配：UPS的设计中需要确保容量匹配，以满足设备的功率需求。
如果UPS 容量太小，可能无法提供足够的电力支持；反之，如果UPS容量太大，将浪费资源并增加成本。
因此，容量匹配是设计UPS方案时需要考虑的重要因素。
6.智能管理：现代的UPS设计中也可以加入智能管理系统，通过监测和控制UPS的状态和性能，实现自动化管理和远程监控。
这种设计思路可以提高UPS的可靠性和实用性，并降低运维成本。
7.防护措施：设计UPS方案时需要考虑到防护措施，以保护UPS免受电力突变和故障的侵害。
例如，可以设置过载保护、短路保护和过温保护等功能，以确保UPS的安全运行和设备的长寿命。
8.可靠性和可维护性：UPS的设计需要考虑到可靠性和可维护性。
/备用/不间断电源设计攻略——第一部分作者：Michael A. Stout，Falcon Electric公司除非人们已经碰到过造成有价值的计算机文件丢失—或更糟的是设备损坏—的电源事件，你通常不要指望一般的人有电源保护的意识。
在这样一个如此巨大又充满竞争的电源保护市场中，确定防止此类事件再次出现的解决方案，可能甚至让人更感挫折，这是因为人们必需要努力钻研足够的知识，为他特定的电源质量问题做出正确的决定；这种情况已经变成了一种无意识的误导。
他们可能去他们本地的家庭维修中心说明这一问题，并且通常他们只会被告知采用带浪涌保护的插头带(plug strip)来解决这一问题，他们带着这一问题已经得到解决的想法回到了家，但这并非是解决方案。
接着，他们可能到电脑商店，并被告知他们需要一台UPS。
在明白UPS与包裹服务无关时，他们展示出三十种不同的型号和大小的UPS。
这导致要有更多的研究和日益扭曲的决定。
最终，这种“以一应百”的方法往往并不能防止此类问题的再次发生。
这种状况并非完全不可救药，人们也不必非要成为一个电子工程师才能解决一般的终端用户所面临的大部分电源问题。
以下几点将带领你成功地确定你的特定环境下所需的电源保护设备的类型和级别。
什么是备用电源(SBS)和不间断电源(UPS)，为什么它们不能提供相同水平的电源保护?这一点往往得不到清晰的理解，这是因为不间断电源这个术语往往指的是宽范围的电源保护产品。
它往往被混淆地用来描述备用电源(SBS), SBS只能解决极少量的电源质量问题。
它被适当地用来确定真正的在线不间断电源(UPS)，UPS能排除或消除最大数量的电源质量问题。
为在当今UPS市场中对此有更好的理解，人们能以低至50美元的价格买到一个SBS，而一个真正的在线UPS将更加昂贵。
SBS和在线UPS的性能之间存在很大的差异。
有三种基本的设计类型，每种类型比目前正在使用的将提供更多的电源保护。
如果制造商诚实的，他们会把设计类型清楚地标明在产品包装盒或参数表上，这三种设计类型是：* 离线SBS, 最低级；* 在线交互式SBS，中等级别；* 在线UPS，最高级别；离线SBS离线SBS为基本的浪涌保护和备用电池提供本质的电源保护。
通过这种类型的SBS，你的设备可被直接连接到进入的公用电源，该公用电源采用跟在跨越整个电源线连接的普通浪涌保护的插头带中所采用的相同的电压瞬时箝位器件。
当进入的公用电压跌落到低于预先确定的/水平时，SBS 开启其内部的DC-AC转换电路，该电路由内部的蓄电池提供电源。
SBS然后又机械地把被连接的设备切换到DC-AC逆变器输出。
大部分制造商所声明的切换时间不到4毫秒，但是根据SBS检测公用电压掉电所花的时间，通常能长达到25毫秒。
在选择这种类型的SBS时，要明白你的计算机设备以及大部分的电子设备是设计在美国使用的。
同样它是被设计用来在120V、 60Hz和正弦波的公用电源上进行操作的。
在公用电源线上进行正常操作的时候，目前市场上大部分离线SBS产品只提供正弦波输出到你的设备上。
当他们转换到内置DC-AC逆变器时，他们可能只提供方波、修正的方波和准正弦波，而不是纯正弦波。
在很多情况下，你的设备可能看起来在这些波形上都能正常操作，但是经过一段时间后，可能会遭受由此带来的损坏。
如果你决定只需要离线SBS所提供的小量的保护，选择一款声明具有带真正正弦波输出的逆变器的SBS或UPS，那始终是最好的选择。
你也应当明白，大部分离线SBS单元将不能接受采用附加的电池包来扩展电池的工作。
要使成本降低并防止过热，他们的逆变器被设计成只能运行在内部电池容量允许的时间范围内。
作为参考，在装载到他们的满输出容量时，所有三种设计类型的单元通常能提供5到15分钟的后备电池时间。
通过提高SBS或UPS的额定参数，能够获得稍微更长一点的备用电池工作时间。
在线交互式SBS在线交互式SBS提供与离线SBS相同的基本浪涌保护和后备电池，除非SBS在利用公用电源工作的同时，具有最小电压调节的附加功能。
这种SBS 设计的出现是由于SBS没有能力在“断电”状态期间向被连接的设备提供可接受的输出电压。
当公用电压持续在一段期间内保持过低时，就会出现“断电”。
在这些条件下，离线SBS将开始依靠电池工作，并且如果断电持续足够长的时间，SBS电池会变得充分放电，关闭被连接设备的电源，直到公用电压返回正常值之前，都不能恢复离线SBS的工作。
为了防止这种问题的出现，增加了电压调节变压器，在线交互式SBS就是由此产生的。
这一功能确实有所帮助，因为公用电压低的情况是常见的。
这种设计的不利之处在于，在进行变压器电压调节时，大部分可利用的单元必须立即切换到电池上，在电源情况不佳的日子里，在安静的家庭办公室中，这可能会有点儿让人心烦。
此外，当选择在线交互式SBS时，选择一款具有真正正弦波输出的型号是最好的选择。
一些制造商已经有若干可用的型号，它们接受扩展电池包以提供额外电池运行时间。
这种类型的SBS成本通常要比离线类型的SBS更为昂贵，但是这些额外的成本是值得的。
在线UPS在线UPS为要求严格的家庭办公室用户提供最高水平的电源保护。
它通常成本更高，但像目前所有的电子设备一样，成本会随着技术的进步而渐趋下降。
在线UPS的真正进步是提供一种在进入的公用电源和你灵敏的电子设备之间的电气防火墙的能力。
虽然离线和在线交互式设计使你的直接连接到公用电源的设备具有最小的浪涌保护，在线UPS提供的电子绝缘层可以防止电源质量问题。
这是以若干级电路在UPS内部实现的。
首先，进入的AC公用电压是通过浪涌保护的整流器级，在此它是一个对直流电(DC)的转换/器，并且由大电容进行严格的滤波。
这一级消除了线路噪声、高电压瞬时变化、谐波失真和所有的50/60Hz频率相关问题。
电容器也扮演着能量储存库的作用，使UPS具有对瞬时电源中断的动能缓冲(ride—through)的能力。
该电池也被连接到这一层级，并且在公用电源掉电的情况下接管它作为电源。
这使得在公用电源和电池电源之间的无缝转换成为可能，并且电源不出现中断。
经滤波的DC被传输到下一级—电压调整器级。
在调整器级，DC电压得到严格的调整，并被反馈到第二组存储电容器。
调整器级使UPS具有了即使在持续断电或线电压低的状态期间都能保持连续输出的能力。
在第二组电容器中额外的存储能量产生更多的动能缓冲时间。
经调整的DC电压接着被反馈到逆变器级，在这一级得到一个全新的50/60Hz、真正的AC正弦波输出电源。
这一级使UPS具备了超级电压和频率调节的、新的和清洁的输出，以备连接到任何灵敏的设备。
在线UPS能为家庭办公室用户提供其它诸多好处，如把设计为在60Hz公用电源工作的设备的频率转换为在欧洲的50Hz公用电源上工作，或反过来。
连续的功率逆变器(duty inverter)还使大型扩展电池包的连接成为可能，赋予家庭办公室用户的电池运行时间超过4小时。
许多在线UPS型号提供称为“输入功率因数校正”的功能，该功能将在第二部分进一步讨论。
电源质量问题以下部分回顾所遇到的典型电源质量问题。
要特别注意单元的类型以及针对每个类型电源问题的解决方案。
/图1：几个典型的电源质量问题。
我如何为我的设备选择合适大小的UPS？对于SBS和UPS设备来说，所关心的是“体积确实重要，但体积越大未必就越好”。
在选择SBS和UPS设备时，选择一款合适大小的型号是至关重要的。
应当避免选择太小的SBS或UPS，它不能为你需要保护的设备提供足够的保护。
它可能必须返回到一个具有更大型号的单元，否则会造成SBS或UPS出现故障。
SBS或UPS的采购价格很大程度上与其体积或输出性能直/接相关，选择一款对于你的需要过大的单元将会造成开支的浪费。
更重要的是，它可能就是购买一种提供有限保护功能的过大尺寸的SBS与提供更高水平电源保护且具有合适大小的在线UPS之间的差异。
SBS和UPS单元的大小显示了它们的输出功率的容量。
这种功率的单位是VA(伏安)或kVA(千伏安)，它前面加上了像500VA或2kVA这样的数字。
对于一个外行人来说，这可能让人容易混淆，因为大部分设备上的功率标签通常是以W或安培标记，而不是用VA来规定的。
当额定功率以VA表示时，就更容易混淆了，这是因为还必须对设备的输入功率因数也予以考虑。
大部分SBS和UPS制造商们在他们的产品包装盒上以W或安培来标示他们的产品的输出功率。
大部分制造商把他们的产品技术指标放在公司网页上。
为了确定给特定设备部件供电所需的输入功率，要把该设备工作所需的输入电流(单位是安培)乘以公用电压。
在美国的电压是120Vac，因此，对于需要5A电流的设备，你要做乘法5 x 120=600W。
不要跟电气设备输入插头的额定电流(15、20或30A)混淆，要用设备工作所需的实际电流。
所需的实际输入电流通常详细标记在设备上的某个地方。
确定计算机的电源要求(简单的经验法则)对于绝大部分个人电脑和基于Mac的计算机，它们具有：多达四个硬盘；一个CDROM驱动器；一个监视器(19")；一个网络路由器或调制解调器。
因此，选择一款具有350W输出的UPS 就绰绰有余了。
为你计算机确定电源要求(绝对安全的方法)你应当有更多需要得到保护的设备，或者对以前的方法不确定，那就要采取以下几项措施：写下每台要被保护的设备所声明的输入电流或瓦特数，并把任何额定电流转换成功率，把它们累加起来以确定总的瓦特数要求。
要对任何个别声明为15安培的额定电流表示怀疑，因为任何办公设备都不大可能需要这么大的电流。
这通常表示在美国大部分家用或办公室中所见的典型的电源插座的全部额定电流。
要记住，在计算机或其它电气设备上标明的额定输入参数在大多数情况下表示最坏情况的要求。
对于激光打印机、激光复印机和传真机，你应当了解哪些注意事项呢？激光打印机、复印机或任何其它设备都采用了被称为“保险丝”的加热元件，能造成SBS或UPS单元出现问题。
最好的方法是避免把它们连接到任何SBS或UPS设备上。
保险丝随机地开关，每个打开周期都需要大电流。
我们已经确定，要成功地为一个典型的激光打印机供电，需要有超过1,200 W的SBS或UPS。
此外，许多这些设备采用不具有真正的正弦波输出的SBS或UPS时，就不能正常地工作。
为了对这种类型的设备进行保护，是否要安装一个只为该设备单独供电的独立超大体积的SBS或UPS呢？关于作者:/Michael A. Stout是总部位于加州Irwindale的Falcon Electric公司()的工程经理，他以其在关键电源系统的近二十年的经验，而成为计算机自动化、电源转换和UPS产业的权威人士。
在目前的工作中，Stout对新的UPS和重要的电源系统产品进行定义和设计，并对新兴技术进行评估。
