34．悬臂现浇连续梁施工工艺1 主要采用标准《高速铁路桥涵工程施工质量验收标准》（TB10752-2010）《铁路混凝土工程施工质量验收标准》（TB10424-2010）《高速铁路桥涵工程施工技术指南》（铁建设[2010]241号）《铁路混凝土工程施工技术指南》（铁建设[2010]241号）《铁路桥涵工程施工安全技术规程》（TB10303-2009）2 施工方法2.1 0#块施工2.1.1 永久制作安装(1) 连续梁边墩支座采用5000—ZX—e100型；主墩固定支座采用25000—GD 型，主墩活动支座采用25000—ZX—e100型。
(2) 活动支座出厂前在厂家按照设计要求设置好预偏量，并进行可靠的临时锁定。
(3) 支座安装采用重力灌浆法进行灌浆。
图1 支座安装2.1.2 临时支座安装(1) 为了保证连续梁施工过程中永久支座不承受荷载的压力；抵消在连续梁浇筑过程中两侧的不平衡重，保证合拢前连续梁T构的整体安全；确保连续梁在温度徐变及预应力张拉时自由变形，在0#梁段下设置临时支座。
(2) 临时支座长×宽为140×100cm。
临时支座距桥墩中心线的距离分别为2.20m和2.85m，在临时支座内设置Ф32mm螺纹钢,上下端分别锚固于梁部与墩身内,锚固长度分别为1.2m、1.05m，临时支座混凝土采用C50混凝土。
图2 临时支座安装(3) 为了在体系转换方便拆除临时支座，临时支座中间设置5cm厚硫磺砂浆并预埋2000w 铁铬铝合金类电炉丝，以便拆除，要求达到M40等级及作烧除试验。
2.1.3 托架施工托架整体具有足够强度、刚度及稳定性。
在现浇箱梁混凝土施工前，对托架采用堆载分级预压，预压重为箱梁自重的120%，并待托架的非弹性变形消除后，才能进行箱梁混凝土的浇灌。
图3 墩旁托架安装图4 墩旁托架预压2.1.4 模板施工(1) 底模全部采用竹胶板，在墩顶搭设槽钢。
(2) 外模采用定型钢模板，模板的结构材料面板厚度为6mm，肋板为7.5#角钢，模板外部利用模架加固，模架间距为1.0m左右。
第1篇一、工程概况本工程为某地区新建的一座悬臂现浇桥，全长150米，主跨80米，桥面宽度为24米，采用预应力混凝土结构。
该桥位于城市主干道，交通繁忙，施工环境复杂。
为确保施工质量和安全，特制定本施工方案。
二、施工准备1. 人员准备- 组建专业的施工队伍，包括项目经理、技术负责人、施工员、质量员、安全员等。
- 对施工人员进行技术培训和安全教育，确保人员具备相应的专业技能和安全意识。
2. 材料准备- 预应力钢筋、混凝土、砂、石子、水泥等原材料应符合国家相关标准。
- 购置或租赁必要的施工设备，如混凝土输送泵、振捣器、钢筋加工机械等。
3. 施工机械准备- 混凝土输送泵、泵车、混凝土搅拌站、钢筋切割机、焊接机、吊车等。
4. 施工场地准备- 清理施工现场，确保施工环境整洁、安全。
- 设置施工围挡，隔离施工区域，保障交通秩序。
- 建设临时设施，如施工办公室、宿舍、食堂等。
三、施工工艺1. 基础施工- 采用钻孔灌注桩基础，桩径1.2米，桩长18米。
- 钻孔前进行地质勘察，确保桩位准确。
- 钻孔、清孔、灌注混凝土等工序严格按照规范进行。
2. 支架施工- 支架采用满堂支架，支架高度根据设计要求确定。
- 支架立柱采用φ600mm钢管，横梁采用I20b型钢。
- 支架安装前进行预压，消除非弹性变形。
3. 钢筋施工- 钢筋加工采用数控钢筋加工机，确保钢筋尺寸准确。
- 钢筋绑扎采用双排绑扎，确保钢筋间距和保护层厚度符合规范要求。
- 钢筋接头采用机械连接，确保接头质量。
4. 模板施工- 模板采用钢模板，模板接缝严密，防止漏浆。
- 模板安装前进行试拼，确保模板尺寸和形状符合设计要求。
- 模板安装后进行加固，确保模板在施工过程中不变形、不移动。
5. 混凝土施工- 混凝土采用商品混凝土，混凝土配合比经试验确定。
- 混凝土运输采用混凝土输送泵，确保混凝土均匀分布。
- 混凝土浇筑采用分层浇筑，每层厚度不超过30cm。
- 混凝土振捣采用插入式振捣器，确保混凝土密实。
悬臂浇筑施工方法及技术措施1.悬臂浇筑连续梁施工工艺流程悬臂浇筑浇筑连续梁施工工艺2.悬臂浇筑连续梁施工工艺方法悬臂浇筑连续梁施工工艺方法沉降观测点等。
提前校核、完成底模安装后进行支架预压。
保证拼缝符合要求。
槽钢背杆。
腹板处的内、支架搭设完成后必须进行验收，后腹板、在倒角处开设振捣孔，马上进行压浆工作。
）为了验证挂篮的设计、制造、轴线测量与调整，边跨支座解锁，轴线测量与调整，解锁中跨支座，3.悬臂浇筑连续梁施工技术措施悬臂浇筑连续梁施工技术措施施工安全注意事项施工安全教育培训的重要性随着项目工程的施工生产局面逐步打开，施工机械增多，劳动力增加，危险源也随之而来。
更显示出强化安全教育和培训的紧迫感、必要性、重要性。
不仅是特殊作业人员要进行安全教育和培训、持证上岗，包括一般工人、管理人员以及指挥者和各级领导都必须要经过安全教育和培训。
如何控制或减少伤亡事故的发生，是我们当务之急需要解决的一项重要课题。
确保安全施工的关键之一是“强化对人的安全教育和培训”。
众所周知，人员伤亡的发生是事故的结果，而事故发生的具体原因很多，绝大多数事故发生的原因都与人的不安全行为有关。
因此，只要有不安全的思想和行为，就会造成隐患，就可能演变成事故。
解决问题的关键——强化安全教育和培训。
通过各种形式的教育和培训，使施工人员树立“安全第一，预防为主”的思想，同时掌握安全施工所必须的知识和技能。
然后，从人的不安全行为方面，对每起事故进行解剖分析，发现其事故中不同程度地存在对安全知识的欠缺和薄弱、如：由不经过基本安全教育（三级安全教育）、无专业培训、无证上岗、违章操作等等，导致的事故发生。
从以上物的不安全状态和人的不安全行为显示：无安全知识，不懂安全技术操作规程，安全防护装置不具备等是导致伤亡事故的主要原因。
解决的办法或关键之一就是：“强化安全教育和培训”。
目前，工地的劳务工人大部分又是来自经济落后的农村，绝大部分还是农民，他们的安全意识、自我保护意识差，对工地施工中的基本安全常识，特别是安全技术操作规程知之甚少，无疑给建筑工地安全施工埋下重大事故隐患，尤其是从事特殊作业的人员，其造成的事故又是重大的。

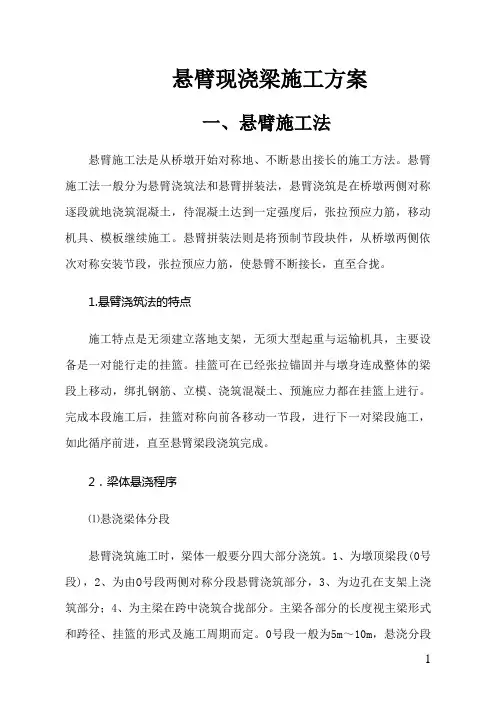

悬臂现浇梁施工方案一、悬臂施工法悬臂施工法是从桥墩开始对称地、不断悬出接长的施工方法。
悬臂施工法一般分为悬臂浇筑法和悬臂拼装法，悬臂浇筑是在桥墩两侧对称逐段就地浇筑混凝土，待混凝土达到一定强度后，张拉预应力筋，移动机具、模板继续施工。
悬臂拼装法则是将预制节段块件，从桥墩两侧依次对称安装节段，张拉预应力筋，使悬臂不断接长，直至合拢。
1.悬臂浇筑法的特点施工特点是无须建立落地支架，无须大型起重与运输机具，主要设备是一对能行走的挂篮。
挂篮可在已经张拉锚固并与墩身连成整体的梁段上移动，绑扎钢筋、立模、浇筑混凝土、预施应力都在挂篮上进行。
完成本段施工后，挂篮对称向前各移动一节段，进行下一对梁段施工，如此循序前进，直至悬臂梁段浇筑完成。
2．梁体悬浇程序⑴悬浇梁体分段悬臂浇筑施工时，梁体一般要分四大部分浇筑。
1、为墩顶梁段(0号段)，2、为由O号段两侧对称分段悬臂浇筑部分，3、为边孔在支架上浇筑部分；4、为主梁在跨中浇筑合拢部分。
主梁各部分的长度视主梁形式和跨径、挂篮的形式及施工周期而定。
0号段一般为5m～10m，悬浇分段一般为3m～5m。
支架现浇段一般为2～3个悬臂浇筑分段长，合拢段一般为2m～3m。
⑵悬浇程序(墩梁铰接)①在墩顶托架上浇筑O号段并实施墩梁临时固结系统。
②在O号段上安装悬臂挂篮，向两侧依次对称地分段浇筑主梁至合拢前段。
③在临时支架或梁端与边墩间的临时托架上支模浇筑现浇梁段。
当现浇段较短时，可利用挂篮浇筑；当与现浇段相接的连接桥是采用顶推法施工时，可将现浇段锚在顶推梁前端施工，并顶推到位。
此法无须现浇支撑，省料省工。
④主梁合拢段可在改装的简支挂篮托架上浇筑。
多跨合拢段浇筑的顺序按设计或施工要求进行二、0#、1#块施工采用在主墩承台上搭设钢管支架施工。
1．0#、1#块总体施工顺序（1）钢管支架搭设。
（2）在钢管支架上安装工字钢工40c及工25b, 安装底模三角架、底模板。
（3）安装墩顶支座及墩顶底模板(仅指主墩)。

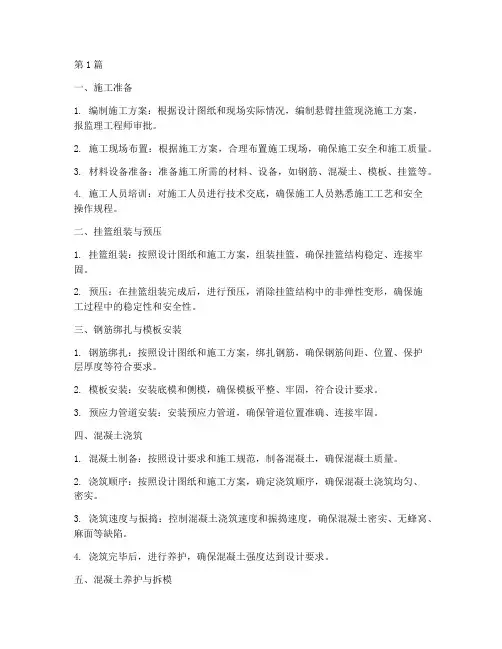

第1篇一、施工准备1. 编制施工方案：根据设计图纸和现场实际情况，编制悬臂挂篮现浇施工方案，报监理工程师审批。
2. 施工现场布置：根据施工方案，合理布置施工现场，确保施工安全和施工质量。
3. 材料设备准备：准备施工所需的材料、设备，如钢筋、混凝土、模板、挂篮等。
4. 施工人员培训：对施工人员进行技术交底，确保施工人员熟悉施工工艺和安全操作规程。
二、挂篮组装与预压1. 挂篮组装：按照设计图纸和施工方案，组装挂篮，确保挂篮结构稳定、连接牢固。
2. 预压：在挂篮组装完成后，进行预压，消除挂篮结构中的非弹性变形，确保施工过程中的稳定性和安全性。
三、钢筋绑扎与模板安装1. 钢筋绑扎：按照设计图纸和施工方案，绑扎钢筋，确保钢筋间距、位置、保护层厚度等符合要求。
2. 模板安装：安装底模和侧模，确保模板平整、牢固，符合设计要求。
3. 预应力管道安装：安装预应力管道，确保管道位置准确、连接牢固。
四、混凝土浇筑1. 混凝土制备：按照设计要求和施工规范，制备混凝土，确保混凝土质量。
2. 浇筑顺序：按照设计图纸和施工方案，确定浇筑顺序，确保混凝土浇筑均匀、密实。
3. 浇筑速度与振捣：控制混凝土浇筑速度和振捣速度，确保混凝土密实、无蜂窝、麻面等缺陷。
4. 浇筑完毕后，进行养护，确保混凝土强度达到设计要求。
五、混凝土养护与拆模1. 养护：按照设计要求和施工规范，进行混凝土养护，确保混凝土强度发展。
2. 拆模：混凝土强度达到设计要求后，进行拆模，确保模板拆除过程中不损坏混凝土结构。
六、挂篮拆除与施工验收1. 挂篮拆除：按照设计图纸和施工方案，拆除挂篮，确保拆除过程中不损坏混凝土结构。
2. 施工验收：对悬臂挂篮现浇施工进行验收，确保施工质量符合设计要求和规范标准。
七、施工总结1. 总结施工经验：对悬臂挂篮现浇施工过程中遇到的问题和解决方法进行总结，为后续类似工程提供参考。
2. 改进施工工艺：根据施工经验，对施工工艺进行改进，提高施工质量和效率。
悬臂浇筑施工工艺：挂篮前移就位→调平模板→（钢筋制作）安装底板及腹板钢筋→安装内模→绑扎顶板钢筋→安装预应力管道→监理工程师验收→浇筑混凝土（制作试块）→混凝土养护、拆膜及接缝处理→预应力筋下料、穿束→张拉预应力筋→封锚、压浆→挂篮前移就位。
悬臂浇筑施工的挂篮，其结构除应满足强度、刚度和稳定性要求外，尚应符合下列规定：①挂篮与悬浇梁段混凝土的重量比不宜大于0.5，且挂篮的总重应控制在设计规定的限重之内。
②挂篮的最大变形（包括吊带变形的总和）应不大于20mm。
③挂篮在浇筑混凝土状态和行走时的抗倾覆安全系数、自锚固系统的安全系数、斜拉水平限位系统的安全系数及上水平限位的安全系数均不应小于2。
④挂篮的支承平台应有足够的平面尺寸，应能满足梁段现场施工作业的需要。
⑤挂篮制作加工完成后应进行试拼装。
挂篮在现场组拼后，应全面检查其安装质量，并应进行模拟荷载试验，符合挂篮设计后方可投入使用。
（1）挂篮安装顺序（挂篮的拆除顺序相反）①找平铺枕：测量放样并用墨线弹出箱梁中线、轨道中线和轨道端头位置线，用1:2水泥砂浆找平铺枕部位，铺设钢轨；②安装轨道，确认中心距无误后，用锚固梁与竖向筋将轨道锁定；安装前后支座前支座与轨道之间铺四氟乙烯滑板；③吊装主桁架并安装桁架间联结系，用精轧螺纹钢与扁担梁将主桁架后端锚固在轨道上；主桁架采用临时固定措施,保证两主桁架稳定；④吊装前上横梁及组合件(包括翼缘横臂、主梁横臂)；⑤安装外滑梁；⑥吊装底摸架及底摸板组合；⑦松0#、1#侧板，前移至模板预定位置；⑧吊装内模模架及内滑梁；⑨调整主模标高及模板相对尺寸。
（2）挂篮预压挂篮预压的主要目的是取得挂篮弹性变形与荷载的线型关系，检验挂篮主桁架的承载能力，消除挂篮的非弹性变形，为悬浇施工中的变形及高程控制提供可靠依据，确保合拢精度，同时检验挂篮的质量是否满足设计要求，对挂篮整体的安全性能作出检测。
预压荷载取梁段最大重量的1.3倍。
预压分五级加载：20％=>40％=>60％=>80％=>100％，卸载顺序与加载顺序相反；每次分级加载和卸载后，测量底篮前横梁吊带处的挠度，底篮横梁和底板变形；主桁片上前横梁吊带处的挠度。
悬臂现浇施工方法及工艺
本工程现浇连续梁，采用挂篮悬臂现浇法施工。
图2.5.2-9挂篮悬臂现浇梁施工工艺流程图
1.4.1.墩梁临时固结措施
悬浇连续梁在体系转换之前，必须设置临时支座，可以通过设置锚固钢筋的方式来实现。
连续箱梁体与临时支座相接部位布设纵横Φ12间距100mm钢筋网片。
临时支座顶面各设一薄层隔离层，隔离层采用两层油毛毡制作，以便在合拢后清除临时支座。
1.4.
2.墩顶现浇段（0#段）施工
0#
图2.5.2-10 托架法施工工艺流程图
⑴托架安装
托架采用2根［25的槽钢加工成三角桁架，墩身每侧设6片，通过预埋钢板同墩身连为一体。
托架各节点均采用焊接联接，以减少托架的非弹性变形。
上铺设型钢立柱和方木。
纵梁托架搭设完毕后采用吊挂水箱法进行等载预压，0号块托架设计见“0号块托架。
⑵预压
托架拼装完成后，进行预压试验，消除托架的非弹性变形，减少梁段下沉量，使灌注后的梁段设计标高符合设计要求，同时通过预压测试确定托架的弹性变形量，为调整梁体线形提供依据。
⑶模板安装
梁底模板：两端悬臂部分采用大块钢模板(挂篮底模)，两悬臂端梁底纵坡的调整，利用调模装置调整坡度，从而使底模达到坡度要求。
外侧模：采用大块钢模板，在梁变宽部分利用调模装置调整立模宽度，当内外侧模板拼装后用Φ18对拉螺杆对拉，拉杆间距按水平0.5米，竖向1.0米布置。
顶板底模与外
侧模连接处镶橡胶条塞紧，以防漏浆。
隔墙模板及腹板内模板：均采用定型组合钢模板现场拼装，内模板的紧固主要用对拉螺杆，并用脚手架连接。
倒角模板采用木模。
进人洞模板及支架：隔墙人洞采用木模板、木支架，顶板临时人洞模板采用钢板焊接，支撑用Φ12钢筋与梁顶板钢筋网片焊接。
端模：端模用自行加工的钢模板，与内外模及其骨架连接牢固，中间留进人洞方便捣固人员出入，待混凝土浇筑到位后再行补加。
⑷顶板和腹板预留施工窗口
因模板安装后，0号段中部形成全封闭状态，人员和混凝土无法进入，使施工不能很好进行。
为解决该问题，在顶板和腹板无预应力筋的部位开设施工通道，人员和混凝土借此通道进出，待混凝土灌注到接近该通道时，按要求连接钢筋和封堵模板。
为解决开窗口时木板、锯末进入底板后不易清除，窗口位置提前确定并在安装模板前预先开好。
⑸普通钢筋、预应力筋安装及张拉，混凝土浇筑及养护
普通钢筋、预应力筋安装及张拉，混凝土浇筑及养护见后面章节。
1.4.3.对称悬灌梁段施工
⑴施工工艺流程
悬灌梁段施工工艺流程图见图。
图2.5.2-11 悬灌梁段施工工艺流程图施工挂篮采用轻型菱形挂篮，主要由主桁架、行走及锚固系统、吊带系统、底平台系统、模板系统五大部分组成。
该
挂篮承载能力和刚度大，机械化程度高，操作方便快捷、安全可靠。
⑵施工挂篮
①挂篮结构
挂篮结构见“2.5.2-12 挂篮结构示意图”。
②挂篮拼装
挂篮结构构件运达施工现场后，利用吊车吊至已浇梁段顶面，在已浇好的0#梁段顶面拼装，拼装完毕后，对挂篮施加梁段荷载进行预压，充分消除挂篮产生的非弹性变形，悬灌施工过程中，将挂篮的弹性变形量纳入梁段施工预拱度计算。
挂篮结构拼装的主要流程见图“2.5.2-25 挂篮拼装流程图”。
③挂篮静载试验
挂篮拼装完毕后，进行荷载试验以测定挂篮的实际承载能力和梁段荷载作用下的变形情况。
挂篮正面示意图
图2.5.2-12挂篮示意图
荷载试验时，加载按施工中挂篮受力最不利的梁段荷载进行等效加载测定，各级模与外侧模连接处镶橡胶条塞紧，以防漏浆。
隔墙模板及腹板内模板：均采用定型组合钢模板现场拼装，内模板的紧固主要用荷载作用下挂篮产生的挠度和最大荷载作用下挂篮控制杆件的内力。
图2.5.2-25 挂篮拼装流程图
根据各级荷载作用下挂篮产生的挠度绘出挂篮的荷载—挠度曲线，为悬臂施工的线性控制提供可靠的依据。
根据最大荷载作用下挂篮控制杆件的内力，可以计算挂篮的实际承载能力，了解挂篮使用中的实际安全系数，确保安全可靠。
加载方法根据现场的实际条件可采取堆积砂包模拟加载或是采取通过千斤顶和锚固于承台内的锚碇对拉反压加载。
④挂篮的移动
在每一梁段混凝土浇注及预应力张拉完毕后，将挂篮沿行走轨道移至下一梁段位置进行施工，直到悬灌梁段施工完毕。
⑤挂篮的拆除
箱梁悬灌梁段施工完毕后，进行挂篮结构拆除。
拆除顺序为：内模系统→侧模系统→底模系统→主桁架，吊带系统及行走锚固系统在其过程中交叉操作。
内模系统采取拆零取出，侧模、底模系统采用卷扬机整体吊放，主桁架采取先退至墩位附近再利用吊机进行拆零。
⑥挂篮拼、拆装注意事项
A、挂篮拼装、拆除应保持两端基本对称同时进行。
B、挂篮拼装应按照各自的顺序逐步操作，作业前对吊装机械及机具进行安全检查，在操作过程中地上、空中应有专人进行指挥及指导。
C、挂篮的拼装、拆除是高空作业，每道工序务必经过认真的检查无误后方可进行下一道工序。
⑶对称段悬臂灌注施工
连续箱梁块悬浇从1#块开始，每段悬浇的长度均按设计要求进行，每块采用一次浇筑完成。
在悬臂挂篮施工前建立连续梁线型控制点，桥梁中线控制点。
箱梁块模板应与前段梁段紧密结合，严格按设计要求进行接缝处理，严防接缝处错台和漏浆。
挂篮底模后下横梁刚度要大，采用强度高的后短吊带收紧，以防底板接缝处错台和漏浆。
内、外侧模在后一块搭接处事先预埋好“H”型螺母或拉杆孔，在浇注下一阶段混凝土前利用此螺母或孔收紧模板。
每节梁段混凝土在初凝前一次浇筑完成，浇筑砼时，从悬臂端部开始向根部顺序浇筑，在根部与前段混凝土连接，在浇筑过程中随时调整由于梁段自重在挂篮上产生的挠度避免产生裂缝。
悬臂浇筑的要点是，在混凝土浇筑时力求两端平衡。
为有效控制箱梁两端的混凝土浇筑重量偏差，严格两端的混凝土浇筑的盘数，一盘一盘控制，两端交叉泵送，做到两端混凝土等量对称进行，浇筑速度一致，使悬臂端砼数量误差不超过设计要求。
悬臂浇筑过程中，应作好箱梁块悬浇的监测、监控工作。
在每个块件的前端顶、底板应设置几处观测点，测出每个阶段的高程变化情况，以控制箱梁块的抬高量和箱梁悬浇过程中的线型。
①挂篮前移：在前一梁段施工完毕后，解除放松各吊点，使模板脱离梁体，解除梁上后锚点，进行锚固转换，行走小车托力转换在滑道上，通过手拉葫芦拖拉主桁，整个挂篮前移动至下一梁段位置。
②挂篮调整及锚固：挂篮就位后，进行主桁和底篮后锚安装，然后通过测量仪器进行中线、高程测量、定位，通过千斤顶进行标高调整，经过检查确定合格后，最后进行全面锚固。
③模板就位
梁段模板安装的尺寸允许偏差和检验方法，符合相关规范
规定。
④普通钢筋、预应力筋安装及张拉，混凝土浇筑及养护见后面章节。
1.4.4.合拢段施工及结构体系的转换
连续箱梁合拢施工时先边跨合拢，再中跨合拢。
合拢温度应符合设计要求，合拢段两端悬臂标高及轴线允许应符合设计或规范要求。
⑴拢段施工工艺流程
合拢段施工流程见“2.5.2-13合拢段施工工艺框图”。
⑵边跨合拢
边跨合拢施工步骤图见“2.5.2-14 边跨合拢施工步骤图”。
图2.5.2-13合拢段施工工艺流程图
图2.5.2-14边跨合拢施工步骤图
①施工准备
A.悬臂梁段浇注完毕，拆除悬臂挂篮；
B.清除箱顶、箱内的施工材料、机具，用于合拢段施工的A “T 构”悬臂浇注及边跨等高度现浇段施工完毕。
搭设合龙段支架。
B 加水箱配重，钢筋绑扎，预应力管道安装边跨合龙段锁定。
C 选择当天最低温度时间浇注混凝土，逐级卸除水箱配重。
D 边跨合龙段预应力张拉及锚固完毕，拆除合龙段支架。
拆除边跨模板、支架。
