第5章 高压断路器的控制回路

  • 格式：ppt
  • 大小：1.71 MB
  • 文档页数：26

下载文档原格式

  / 26

合集下载

电气设备一次部分习题集

电气设备一次部分习题集

电气设备一次部分第1章绪论1-1 什么是发点厂、变电站、电力系统及电力网?1-2 试述火电厂、水电厂、核电厂的基本生产过程及其特点?1-3 电力系统有哪些优越性?电力系统运行要满足哪些基本要求?1-4 电能质量的主要指标是什么?1-5 什么是一次设备和二次设备?它们各自包含哪些内容?1-6 一次设备的额定电压是如何规定的?1-7 试确定图示电力系统用电设备、发电机和变压器的额定电压（变压器用额定电压比的形式表示）。

图中所示电压为电力网额定电压。

第2章电力系统中性点的运行方式2-1 电力系统的电源中性点有哪机种运行方式?什么叫小接地电流系统和大接地电流系统?2-2 在系统发生单相接地故障时,小接地电流和大接地电流系统的相对地的电压和线电压有如何的变化?为什么小接地电流系统在发生单相接地故障时可允许短时继续运行而不允许长期运行?应采取什么对策?2-3 电网对地电容与哪些因素有关?小接地电流系统单相接地电容电流与哪些因素有关?2-4 为什么说利用消弧线圈进行全补偿并不可取?2-5 试述中性点直接接地系统在发生单相接地时的后果以及提高供电可靠性的措施?第3章电弧及电气触头的基本理论3-1 何为电弧?简述断路器触头断开时断口电弧的形成过程及由此而确定的基本灭弧方法?3-2 直流电弧稳定燃烧的条件为何?灭弧室和灭弧栅在灭弧原理上有何差别?3-3 交流电弧电流有何特点?熄灭交流电弧的条件是什么?3-4 什么叫介质强度恢复过程? 什么叫电压恢复过程?它们与哪些因素有关?3-5 在直流电弧和交流电弧中,将长电弧分割成短电弧灭弧是利用了什么原理?3-6 电气触头主要有哪几种接触形式?各有什么特点?3-7 如果电气触头发生振动是什么原因造成的?有什么危害?第4章电气设备及截流导体4-1 高压断路器的作用是什么?其常见类型有哪些?4-2 试述SF6断路器的灭弧装置的特点?4-3 隔离开关的作用是什么?4-4 熔断器的基本结构是什么?简述熔断器的熔断过程?4-5 电压互感器与电流互感器各有何作用,运行时有何特点?为什么工作时,电磁型电流互感器二次不能开路,而电压互感器不能短路。

高压断路器的控制回路

高压断路器的控制回路

对于强电控制，按其控制特点，又可分为远方控制和就地控制。
断路器的控制方式
5.1 概述
QF的操作机构是QF本身附带的合、跳闸传动装置，它用来使QF合闸或维持闭合状态，或使QF跳闸。
在操作机构中均设有合闸机构、维持机构和跳闸机构。
2 断路器的操作机构
弹簧操作机构是靠预先储存在弹簧内的位能来进行合闸的机构。
202X
单击此处添加副标题内容
发电厂及变电站 二次回路 5
汇报日期
汇报人姓名
202X
单击此处添加副标题内容
第5章 高压断路器的控制回路
汇报日期
汇报人姓名
发电厂和变电站内，按控制方式对QF的控制可分为一对一控制和一对N的选线控制。
按其操作电源的不同，又可分为强电控制和弱电控制。强电控制电压一般为110ｖ和220ｖ，弱电控制电压为48ｖ及以下。
液压操作机构是靠压缩气体（氮气）作为能源，以液压油作为传递媒介来进行合闸的机构。
气动操作机构是以压缩空气储能和传递能量的机构。
电磁操作机构是靠电磁力进行合闸的机构。
2 断路器的操作机构
操作机构的合闸线圈和跳闸线圈都是按短时通过电流设计的，在手动（或自动）跳、合闸操作完成后，应立即自动解除命令脉冲，断开跳、合闸回路，避免线圈长时间带电而烧毁。
3 对断路器控制回路的基本要求
断路器基本跳合闸控制回路
断路器控制回路（灯光监视）
防跳跃的断路器控制回路
小结： QF控制电路 如何满足基本要求？
实现跳合闸线圈短时通电要求—— 依靠QF的辅助触点： 常开——动合 常闭——动断
防跳——依靠机械、电气防跳装置。
手动操作——SA或按钮 自动操作——措施。
QF可以用控制开关进行手动跳闸与合闸，也可以由继电保护装置和自动装置进行自动跳闸与合闸。

高压断路器的控制和信号回路

高压断路器的控制和信号回路
１ ０ ６
应 用方 法论
２ 年 １厦 科１ ２ ０ 第期 １ 霸

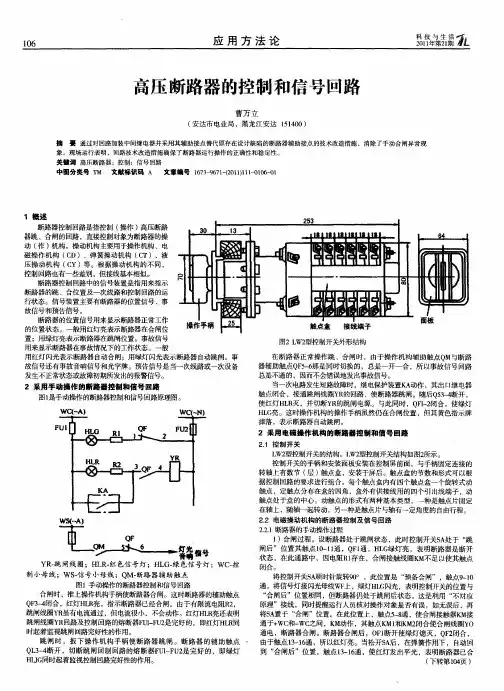

高压断路器的控制和信号回路
曹万 立
（ 安达市电业局 ，黑龙江安达 １ １ ０ ） ５４ ０
摘 要 通过 对 回路加装 中间继电器并 采用其辅 助接点替代 原存在设计 缺陷的断路 器辅助接 点的技术改造 措施 ，消除 了信 号 回路
２ １ 控 制 开 关 ．
Ｌ 型控制开关的结构。Ｌ ２ Ｗ２ Ｗ 型控制开关结构如图２ 所示。 控制开关的手柄和安装面板安装在控制屏前 面 ，与手柄固定连接的 转轴上有数节 （ ） 层 触点盒 ，安装于屏后 。触点盒的节数和形式可以根 据控制 回路 的要求进行组合。每个触点盒 内有四个触点盒一个旋转式动 触点，定触点分布在盒的四角 ，盒外有供接线用的四个引出线端子 ，动 触点处于盒 的中心 。动触点的形式有两种基本类型 ，一种是触点片固定 在轴 上，随轴一起转动 ，另一种是触点片与轴有一定角度 的自由行程。
（ 下转第 １４ ） ０页
１ ０ ４
象 。现场运行 表明 ，回路技术 改造措施 确保了 断路器运行操 作的正确性 和稳 定性 。 关键 词 高压断路器 ；控 制 ；信号 回路 中图 分 类号 Ｔ 文 献标 识码 Ａ Ｍ 文章 编 号 １７ —６ １（ １）１－ １６ ０ ６３ ９７ 一２ １ ０ ０－ １ ０１ １
１ 概述
断路器控制 回路是指控制 （ 操作 ） 高压断路 器跳 、合闸的回路 ，直接控制对象为断路器 的操 动（ ） 作 机构。操动机构主要用 于操作机构 、电 磁 操作 机构 （ Ｄ）、弹簧操动机构 （ Ｔ）、液 Ｃ Ｃ 压操动机构 （ Ｙ）等。根据操动机构的不同 ， Ｃ 控制回路也有一些差别 ， 但接线基本相似。 断路器控制回路 中的信号装置是指用来指示 断路器 的跳 、合位置及一次线路和控制 回路的运 行状态 。信号装置主要有断路器的位置信号 、 事 故信号和预告信号。 断路器的位置信号用来显示断路器正常工作 的位置状态。一般用红灯亮表示断路器在合闸位 置 ；用绿灯亮表示断路器在跳 闸位置。事故信号 用来显示断路器在事故情况下 的工作状态 。一般 用红灯闪光表示断路器 自动合闸 ； 用绿灯闪光表示 断路器 自 动跳闸。事 故信号还有事故音响信号和光字牌 。预告信号是当一次线路或一次设备 发生不正常状态或故障初期所发出的报警信号。

工厂供电题库

工厂供电题库

第一章一、填空题1、工厂供电的基本要求：、、、。

2、发电厂按其所利用的能源不同，主要分为、和发电。

3、电力系统的中性点运行方式：、、。

4、低压配电系统的接地型式有、和。

5、工厂自备电源有；。

6、衡量电能质量的基本参数：、7、电压偏差：电气设备的与之差二、选择题，每题3分，共15分。

1、具有总降压变电所的工厂供电系统的进线电压，厂区高压配电电压以及车间1000V以下的电压等级分别为（）A、35~220KV，6~10KV，220/380 VB、10~35KV，3~6KV，220/380VC、35~220KV，3~6KV，380/660 VD、110~220KV，10~35KV，220/380V2、电力变压器二次侧的额定电压比电网电压高（）A、2.5%B、5%C、10%D、5% 或10%3、发电机的额定电压一般高于同级电网电压（）A、2.5%B、5%C、10%D、5% 或10%4、中性点不接地系统发生单相接地故障后，故障相电压为----------------，非故障相电压为---------------------------，系统线电压----------------------------，故障相接地电容电流为正常时的------------------------倍（）。

A、0，原来的倍，变为相电压，2倍B、0，不变，变为相电压，倍C、0，不变，不变，3倍D、0，原来的倍，不变，3倍5、在电力系统中通常衡量电能质量的两个基本参数是（ A ）A．电压和频率B．电压和电流C．有功损耗与无功损耗D．平均负荷与可靠性三、判断题：1、工厂供电系统的基本要求是安全、可靠、优质、经济。

（）2、电网（线路）的额定电压是始端与末端电压的算术平均值。

（）四、综合题1、电压调整的措施2、电压波动的抑制措施：3、中性线(N线)的功能：4、保护线(PE线)的功能：5、保护中性线(PEN线)的功能：五、复习思考题1、工厂供电对工业生产有何重要意义，对工厂供电有哪些基本要求2、工厂供电系统包括哪些系统，变电所和配电所的任务有什么不同，什么情况下可采用高压深入负荷中心的直配方式第二章一、 填空题1、工厂电力负荷的分 、 、 。

供电工程智慧树知到答案章节测试2023年贵州理工学院

供电工程智慧树知到答案章节测试2023年贵州理工学院

第一章测试1.水力发电优点主要有（）。

A:工程建成后同时兼有防洪、灌溉和港运的综合效益B:建设时一次性投资大C:发电过程不产生污染D:发电成本低E:是可再生能源答案:ACDE2.核能发电的生产过程与火力发电基本相同。

（）A:对B:错答案:A3.现代电力系统的发展趋势（）。

A:能源结构的多样性和互补性B:输电方式的新颖性C:控制和调度手段的先进性D:供电技术的优质性答案:ABC4.系统最高电压是在正常运行条件下，在系统任何时间和任何地点上出现的电压的最大峰值。

（）A:错B:对答案:A5.系统标称电压、设备最高电压的数值通常是指相电压。

（）A:对B:错答案:B6.线路传输功率越大，传输距离越远，则所选择的电压等级也应越高。

（）A:对B:错答案:A7.电力系统中各种标称电压的适用（）。

A:220/380V为低压配电电压（工矿企业亦可采用380/660V）B:110～220kV电压等级主要用于区域配电网C:10～110kV为一般电力用户的高压供电电压D:330～1000kV电压等级主要用于长距离输电网答案:ABCD8.10kV中性点电阻接地系统在发生单相接地故障后要求（）。

A:带故障运行2小时B:迅速切断故障线路C:长时间带故障运行D:迅速切断全部线路答案:B9.采用TN-C-S系统时，当PE导体与N导体从某点分开后可以多次合并。

（）A:错B:对答案:A10.二级负荷对供电电源的要求（）。

A:二级负荷的供电系统宜用两回路独立电源供电B:二级负荷的供电系统宜用两回路电源供电C:二级负荷的供电系统必须用两回路电源供电D:二级负荷的供电系统必须用两回路独立电源供电答案:A第二章测试1.年最大负荷Pm是全年中有代表性的最大负荷班的一小时最大负荷。

（）A:错B:对答案:A2.需要系数Kd值的相关因素（）。

A:用电设备组中设备的负荷率B:设备的同时利用系数C:电源线路的效率D:设备的平均效率答案:ABCD3.在确定低压干线上或母线上的计算负荷时，计入同时系数K∑，有功功率同时系数K∑P=0.85,无功功率同时系数K∑Q=0.9。

浅析高压断路器的控制回路

浅析高压断路器的控制回路
工 业技 术
Ｉ ■
Ｃ ｈ ｉ ｎ ａ ｓ ｃ ｉ ｅ ｎ ｃ ｅ ａ ｎ ｄ Ｔ ｅ ｅ ｈ ｎ ｏ ｌ ｏ ｇ ｙ Ｒ ｅ ｖ ｉ ｅ ｗ

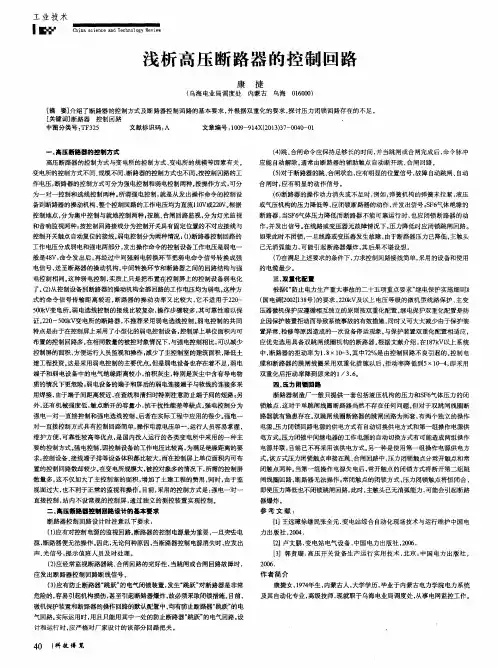

浅 析 高 压断 路 器 的控 制回 路
康
（ 乌海 电业局 调度 处
捷
内蒙 古 乌海 ０ １ ６ ０ ０ ０ ）
［ 摘 要】 介 绍了 断路器 的控 制方 式及 断路 器控 制回 路的基 本要 求 ， 并 根据 双重化 的要 求 ， 探讨 压 力闯锁 回路 存在 的不 足 。 ［ 关键 词］ 断路器 控 制 回路 ． 中图分 类号 ： Ｔ Ｆ ３ ２ ５ 文 献标识 码 ： Ａ 文章编 号 ： １ ０ ０ ９ — ９ １ ４ Ｘ（ ２ ０ １ ３ ） ３ ７ — ０ ０ ４ ０ — ０ １
变 电所的控制 方式不 同、 规模 不同 ， 断路器 的控制方 式也不 同。 按控 制回路 的工
（ ５ ） 对于 断路器 的跳 、 合 闸状态 ， 应有 明显 的位 置信号 ， 故 障 自动跳 闸、 自动 合 闸时 ， 应有 明显 的动 作信号 。 （ ６ ） 断路器 的操作 动力 消失 或不足 时 ， 例如， 弹簧 机构 的弹簧 未拉紧 ， 液压 或气压 机构 的压力 降低等 ， 应 闭锁 断路器 的动作 ， 并 发出信号 ； Ｓ Ｆ ６ 气体 绝缘 的 断路 器 ， 当Ｓ Ｆ ６ 气体压 力 降低而 断路器 不 能可靠 运行 时 ， 也 应闭锁 断路 器 的动
如果 此时不 闭锁 ， 一 旦线路或 变压器 发生故 障 ， 由于断路器 压力 已降低 ， 主触头 已无 消 弧能力 ， 可能 引起断 路器 爆炸 ， 其 后果 不堪设 想 。 （ ７ ） 在 满足上述 要求 的条 件下 ， 力求控 制回路 接线简单 ， 采用 的设备和 使用 的 电缆 最少 。

高压断路器的控制和信号回路

高压断路器的控制和信号回路

合闸时，将控制开关SA手柄顺 时针扳转45 o，这时其触点SA1—2 接通，合闸接触器KO通电(其中 QF1—2原已闭合)，其主触点闭合， 使电磁合闸线圈YO通电，断路器合 闸。合闸后，控制开关SA自动返回， 其触点SA1—2断开，切断合闸回路， 同时QF3—4闭合，红灯RD亮，指示 断路器已经合闸，并监视着跳闸线 圈YR回路的完好性。
第三节
电测量仪表与绝缘监视装置
一、电测量仪表 电测量仪表：对电力装置回路的电力运行参数作经常测量、选择测量、记录 用的仪表和作计费、技术经济分析考核管理用的计量仪表的总称。
电测量仪表按其用途，分为常用测量仪表和计量仪表两类。前者是对一次电路 的电力运行参数作经常测量、选择测量和记录用的仪表，后者是对一次电路进行供 用电的技术经济考核分析和对电力用户用电量进行测量、计量的仪表，即各种电能 表(又称电度表)。
第二节
高压断路器的控制和信号回路
高压断路器控制回路：指控制(操作)高压断路器分、合闸的回路。电磁 操作机构只能采用直流操作电源，弹簧操作机构和手动操作机构可交直 流两用，但一般采用交流操作电源。 信号回路：指示一次电路设备运行状态的二次回路。按用途分，有断路器位置 信号、事故信号和预告信号等。 断路器位置信号用来显示断路器正常工作的位置状态。一般是红灯(符号RD)亮， 表示断路器在合闸位置；绿灯(符号GN)亮，表示断路器在分闸位置。 事故信号用来显示断路器在事故情况下的工作状态。一般是红灯闪光，表示断路器 自动合闸；绿灯闪光，表示断路器自动跳闸。此外还有事故音响信号和光字牌等。 预告信号是在一次设备出现不正常状 态时或在故障初期发出的报警信号。值班 员可根据预告信号及时处理。 一、采用手动操作机构的断路器控 制和信号回路
WC控制小母线,WL灯光信号小母线,WF闪光信 号小母线,WS信号小母线,WAS信号音响小母 线,WO合闸小母线

中国石油大学 《电力工程》期末考试复习题及参考答案

中国石油大学 《电力工程》期末考试复习题及参考答案

《电力工程》课程综合复习资料一、单选题1、具有总降压变电所的工厂供电系统的进线电压，厂区高压配电电压以及车间1000V以下的电压等级分别为（）。

A、35~220KV，6~10KV，220/380VB、10~35KV，3~6KV，220/380VC、35~220KV，3~6KV，380/660VD、110~220KV，10~35KV，220/380V答案：A2、在电力系统中通常衡量电能质量的两个基本参数是（）。

A、电压和频率B、电压和电流C、有功损耗与无功损耗D、平均负荷与可靠性答案：A3、在配电设计中，通常采用（）的最大平均负荷作为按发热条件选择电器或导体的依据。

A、20minB、30minC、60minD、90min答案：B4、中断供电将造成人身伤亡，政治、经济上造成重大损失，重大设备损失、重大产品报废、用重要原料生产的产品报废的电力负荷是（）。

A、一级负荷B、二级负荷C、三级负荷D、四级负荷答案：A5、若中断供电将在政治、经济上造成较大损失，如造成主要设备损坏、大量的产品报废、连续生产过程被打乱，需较长时间才能恢复的电力负荷是（）。

A、一级负荷B、二级负荷C、三级负荷D、四级负荷答案：B6、在进行三相对称短路电流的计算时，引入了无穷大容量电力系统的概念，其前提条件是工厂总安装容量小于本系统总容量的（）。

A、1/20B、1/30C、1/40D、1/50答案：D7、电力线路发生短路时一般会产生危害效应有（）。

A、电磁效应、集肤效应B、集肤效应、热效应C、电动效应、热效应D、电动效应、电磁效应答案：C8、工厂总降压变电所的选位原则是（）。

A、靠近电源端B、靠近负荷端C、位于厂区中心D、尽量靠近负荷中心，同时亦要考虑电源进线方向答案：D9、电压互感器的二次侧额定电压为（），使用时要注意二次侧不能出现（）。

A、50V，短路B、100V，开C、100V，短路D、50V，开路10、电流互感器的二次侧额定电流为（），使用时要注意二次侧不能出现（）。

110KV线路断路器控制回路

110KV线路断路器控制回路

在紧急情况下应 采取相应的应急 措施，如切断电 源、使用灭火器 等。
THEME TEMPLATE
XX
感谢观看
章节副标题
控制回路的日常维护
检查断路器控制回路各元件是否正常工作，如继电器、接触器等。 定期对断路器进行分合闸操作，检查控制回路是否正常工作。 定期对断路器控制回路进行清扫，保持清洁，防止灰尘、杂物等影响控制回路正常工作。 定期对断路器控制回路进行绝缘电阻测试，确保控制回路的绝缘性能良好。
操作过程中，应 严格遵守操作规 程，避免误操作 导致设备损坏或 人员伤亡。
在操作过程中， 应密切关注控制 回路的运行状态， 发现异常及时处 理。
操作完成后，应 进行验收检查， 确保断路器控制 回路正常工作。
操作后的安全检查与记录
检查断路器控制回路是否正常工 作，确保无异常现象。
检查控制回路的接线是否牢固， 无松动、无短路现象。
断路器控制回路的安全注 意事项
章节副标题
操作前的安全检查
检查断路器控制回路是否 正常，无故障。
检查控制电源是否正常， 确保电源稳定。
检查操作机构是否完好， 无损坏。
检查操作手柄是否灵活， 无卡滞现象。
操作过程中的安全注意事项
断路器控制回路 操作前，必须进 行充分的检查和 测试，确保回路 正常。
单击此处添加标题
处理方法：检查气动操作机构的气源，确保气源压力正常且无泄漏现象。 如发现泄漏或压力不足，应及时处理，保证气动操作机构的正常运行。
单击此处添加标题
预防措施：定期对气动操作机构进行检查和维护，确保气源无泄漏、压力 正常。同时，应定期对气动操作机构进行测试，确保其工作正常。
断路器控制回路的维护与 保养
添加标题

工业企业供电KV变电所

工业企业供电KV变电所

高压双电源互为备用旳备用电源自动投入电路
WL1 WL2－电源进线 QF1、QF2－断路器 TV1 、TV2－电压互感器（其二次电压相 序a 、b 、c） SA1 、SA2－控制开关 KV1～KV4－电压继电器 KT1、KT2－时间继 电器KM1、KM2—中间继电器 KS1~KS4—信号继电器YR1、YR2—跳闸线圈 YO1、 YO2—合闸线圈 RD1、RD2—红色指示灯 GN1、GN2—绿色指示灯
G－固定式 Y－移开式
N－户内型
高压开关柜
型式特征 安装场所
断路器操 动机构
D－电磁式 T－弹簧式
一次线路方案 编号
额定电压（kV）
设计序号
微机保护测控屏
▪ 微机测控保护屏可应用于35kV及下列电压 等级旳变（配）电所，为所内各高压设备 提供智能化、网络化旳测量、保护和控制 功能，同步可与上级主站进行实时通讯， 实现变（配）电所旳综合自动化
变电所旳操作电源
▪ 变电所旳操作电源是供高压断路器跳、合 闸回路和继电保护装置、信号回路、监测 系统及其他二次回路所需旳电源。所以要 求操作电源可靠性高，容量足够大，尽量 不受供电系统运营旳影响。
直流操作电源
▪ 直流操作电源有由蓄电池组供电旳电源和 由整流装置供电旳电源两种
▪ 蓄电池主要有铅酸蓄电池和镉镍蓄电池两 种
➢ 闪光小母线
▪ 向闪光信号回路供电旳母线电源称为闪光小母线一般文字符号用WF表达。
➢ 报警小母线
▪ 向事故音响报警回路供电旳母线电源称为报警小母线，一般文字符号用WAS 表达。
➢ 信号小母线
▪ 向信号回路供电旳母线电源称为信号小母线一般文字符号用WS表达。 ▪ 高压配电电源旳二次小母线应用场合见诸节中各二次回路展开图。

高压断路器的控制回路

高压断路器的控制回路
二）二次回路： 把二次设备按一定功能要求连接起来所形成的电气回路，
以实现对一次系统设备运行工况的监视、测量、控制、保护、 调节等功能。 三）二次回路按用途可划分为用于实现不同功能的子回路: 继电保护及安全自动装置回路、测量回路、调节回路、断路器 控制回路、隔离开关操作及闭锁回路、信号回路、同期回路、 直流电源回路等。
不同点 的分析
（1）弹簧未拉紧时，Q1 闭锁合闸回路，并启动储 能电动机，发预告信号。
（2）弹簧拉紧后，解除 合闸回路闭锁，允许合闸； 储能电动机M停转。
（3）用控制开关和自装 出口继电器的触点直接控 制合闸线圈。
断路器操作机构电路分析
实用电路2：液压操作机构的断路器控制信号电路分析
不同点 的分析
二次图纸
IF语句的应用
二次图纸
IF语句的应用
二次图纸
3、二次回路的读图技巧 ❖ 1）先一次，后二次； ❖ 2）先交流、后直流； ❖ 3）交流看电源、直流找线圈； ❖ 4）先找线圈、再找接点，每个接点都查清； ❖ 5）先上后下、先左后右，屏外设备不能掉； ❖ 6）安装图纸要结合展开图。
断路器的控制回路
断路器的 跳跃问题
当断路器合闸后，在控制开关SA的触点5—8 或自动装置触点K1被卡死的情况下，如遇到一次 系统永久性故障，继电保护动作使断路器跳闸，则 会出现多次“跳闸—合闸”现象，我们称这种现象 为“跳跃”。如果断路器发生多次跳跃现象，会使 其损坏，造成事故扩大。
断路器控ห้องสมุดไป่ตู้信号电路
基本电路四：断路器的“防跳”闭锁电路
1.能手动和自动合闸与跳闸； 2. 应能监视控制回路操作电源及跳、合闸回路的完好性；应对 二次回路短路或过负荷进行保护； 3. 断路器操动机构中的合、跳闸线圈是按短时通电设计的，在 合闸或跳闸完成后，应能自动解除命令脉冲，切断合闸或跳闸 电源； 4 .应有反应断路器手动和自动跳、合闸的位置信号； 5. 应具有防止断路器多次合、跳闸的“防跳”措施； 6.断路器的事故跳闸回路，应按“不对应原理”接线； 7.对于采用气压、液压和弹簧操动机构的断路器，应有压力是 否正常、弹簧是否拉紧到位的监视和闭锁回路。

第五章电气设备的选择介绍

第五章电气设备的选择介绍

3.硬母线动稳定校验
短路时母线承受很大的电动力，必须按照母线的机械强度校 验其动稳定。即：σal ≥ σc 式中，σal为母线最大允许应力(Pa)，σc为母线短路时冲击电 流ish(3)产生的最大计算应力。 计算公式为： σc = M / W 式中，M为母线通过ish(3)时受到的弯曲力矩；W为母线截面 系数。 M = Fc(3) · l/K 式中， Fc(3)为三相短路时中间相受到的最大计算电动力(N)； l为档距 (m)；K为系数,当母线档数为1~2档时，K=8，当母 线档数为大于2档时，K=10。 W = b2· h/6 式中，b为母线截面水平宽度(m)；h为母线截面垂直高度(m)。
UW.N IC ish(3) I∞2×tim
a
GN19-12/400是否满足？
5.2.3 高压熔断器的选择
1．保护线路的熔断器的选择 (1) 熔断器的额定电压应不低于其所在系统的额定电压 UN•FU≥UN•s （2）熔体额定电流IN•FE 不小于线路计算电流 IN•FE ≥ IC （3）熔断器额定电流不小于熔体额定电流 IN•FU ≥ IN•FE （4）熔断器断流能力校验 ①对限流式熔断器(RN1型),其额定短路分断电流（有效值）ICS应 满足: ICS ≥ I" (3) 式中，I"(3)为熔断器安装地点的三相次暂态短路电流的有效值。 ②对非限流式熔断器(RW型),其断流能力应大于三相短路冲击电流 有效值： ICS.max ≥Ish(3) ③对断流能力有下限值的熔断器(RW型)还应满足: ICS•min ≤ IK(2) 式中,ICS•min为熔断器额定短路分断电流下限值；Ik(2)为线路末端 两相短路电流。
≥
I∞2×tima
合格
返回
5.2.2 高压隔离开关选择

高压断路器的控制回路讲解

高压断路器的控制回路讲解

02 控制回路硬件组成与原理
电源模块及供电方式选择
电源模块类型
根据控制回路需求选择合适的电源模 块，如直流电源、交流电源等。
供电方式选择
确定电源模块的供电方式，如独立电 源供电、电网供电或备用电源供电等 。同时，考虑电源稳定性、抗干扰能 力等因素。
信号输入设备及其功能介绍
信号输入设备种类
包括按钮、开关、传感器等，用于接收外部操作信号或监测 设备状态。
01
02
03
C语言
适合底层硬件操作，执行 效率高，但开发效率相对 较低。
C语言
支持面向对象编程，代码 可重用性好，适合大型项 目开发。
Python语言
语法简洁易懂，开发效率 高，适合快速原型设计和 算法验证。
程序结构设计和模块化思想应用
结构设计
采用自顶向下的设计方法，将系统划分为多个功能模块，明确各模块之间的接口和数据传递关系。
模块化思想
将功能相近的代码封装成独立的模块，提高代码的可维护性和可重用性，降低系统复杂度。
调试过程中常见问题及解决方法
语法错误
01
检查变量名、函数名、关键字等是否拼写正确，以及括号、分
号等是否配对正确。
逻辑错误
02
通过打印中间变量、设置断点等方式，逐步跟踪程序执行过程，
找出逻辑错误的原因并进行修正。
功能介绍
各种信号输入设备在控制回路中的作用，如启动、停止、分 闸、合闸等操作信号的接收与处理。
逻辑处理单元（PLC/继电器）选型及应用
PLC/继电器选型
根据控制需求选择合适的逻辑处理单元，如可编程逻辑控制器（PLC）或继电 器。考虑其输入输出点数、处理速度、通信功能等因素。
应用方式

供配电技术学习通超星课后章节答案期末考试题库2023年

供配电技术学习通超星课后章节答案期末考试题库2023年

供配电技术学习通超星课后章节答案期末考试题库2023年1.________的特点既考虑了用电设备的平均负荷,又考虑了几台最大用电设备引起的附加负荷。

参考答案:二项式法2._______是将电气设备的某部分与地之间作良好的电气连接。

参考答案:接地3._______的主要作用大大提高供电的可靠性，减少线路停电的次数。

参考答案:自动重合闸4.?保护继电器按其与一次电路的联系方式分（）。

参考答案:一次式继电器*二次式继电器*5.?保护继电器按其动作于断路器的方式分有（）。

参考答案:直接动作式*间接动作式*6.?年负荷曲线，通常绘成负荷持续时间曲线，按负荷大小依次排列。

全年按8760h计算。

参考答案:正确7.?瓦斯保护亦称气体继电保护，是保护油浸式电力变压器内部故障的一种基本的继电保护装置。

参考答案:正确8.?电压、电流互感器巡视内容不包括绝缘套管。

（）参考答案:错误9.(? ? ? ?)状态对于手车式断路器,是指手车推入运行位置,断路器在分闸状态。

参考答案:热备用10.（）将电力系统中的电能电压升高或降低。

参考答案:电力变压器11.（）指示一次电路设备运行状态的二次回路。

参考答案:高压断路器控制回路12. 1.5级和2.5级的常用测量仪表，应配用准确度不低于2.0级的电流、电压互感器。

（）参考答案:错误13.10~110kV为一般电力用户的高压供电电压;220/380V为低压配电电压。

(? ? ? ?)参考答案:正确14.10kV电网,发电机额定电压应为(? ? ? )kV。

参考答案:10.515.6～35kV系统的绝缘监视装置，可采用三个单相双绕组电压互感器和三只电压表进行测量，也可以采用一个三相五芯柱三绕组电压互感器测量。

（）参考答案:正确16.800KVA及以上的油浸式变压器和400KVA以上的车间内油浸式变压器，应装设瓦斯保护参考答案:正确17.GIS的优点有（）。

参考答案:结构紧凑*不受外界环境的影响*运行可靠性高*检修周期长*18.GL型感应式电流继电器在工厂供电系统中应用不广泛。

现代供配电技术课件第5章 供配电系统二次接线1

现代供配电技术课件第5章 供配电系统二次接线1

优点：价格便宜，占地面积相对较小， 维护工作量小，体积小，不需充电装 置 ； 缺点：电源独立性差，可靠性受交流电 源影响；电容器有漏电问题，易损坏。
复式整流装置
指供直流操作电压的整流器电源有两 个，即电压源和电流源。 优点：能保证供电系统在正常和事故情况 下直流系统均能可靠地供电。
5.3.3 交流操作电源
获得途径： 获得途径：
①取自所用电变压器； ②当保护、控制、信号回路的容量不大 时，可取自电流互感器、电压互感器的二 次侧。
继电保护方式： 继电保护方式：
“去分流跳闸”方式 去分流跳闸”
当一次电路发生相间短 路时，继电器动作，其 常闭触点断开，使YR的 短接分流支路被去掉 （即“去分流”），使 电流互感器的二次电流 完全流入跳闸线圈YR， 断路器跳闸。
合闸方式
（1）手动合闸 （2）自动合闸 （3）手动跳闸 （4）自动跳闸 （5）防跳装置 （6）闪光电源装置
§ 5-5 变电所中央信号系统
5.5.1 5.5.2 中央信号系统的分类 中央信号系统的基本功能
5.5.1 中央信号系统的分类
1.信号装置分类 1.信号装置分类
（1）按性能 a.按动作性能：分为重复动作和不重复动作； a.按动作性能：分为重复动作和不重复动作； b.按复归方式：分为中央复归和就地复归两种。 b.按复归方式：分为中央复归和就地复归两种。 （2）按用途 位置信号，事故信号和预告信号装置
5.2.1
二次接线图介绍
二次接线图是以国家规定的标 准图形符号和文字符号，表示二次 设备的相互连接关系。 分类：原理接线图、展开接线 图、安装接线图
5.2.2 原理接线图
原理接线图是用来表示继电保护、 测量仪表和自动装置中各元件的电气联系 及工作原理的电气回路图。

高压断路器的控制回路讲解课件

高压断路器的控制回路讲解课件

4.控制回路的监视
跳闸后, 跳位继电器K6和绿灯HG接通, 表明合闸回路完好；
合闸后, 合位继电器K7以及红灯HR接 通, 表明跳闸回路完好；
当断路器合闸(或跳闸)后, 断路器辅助 触点QF1和QF2切换。
(4)应能监视控制回路电源和断路器跳闸、合闸回 路的完好性。 (5)应能实现闭锁要求, 对于气动和液压操动机构, 当压力不正常时, 除有信号反应外, 还应进行操作 闭锁。 (6)控制回路接线应简单、可靠、使用电缆少。
二、断路器的典型控制回路
断路 器的 操作

就地 :控制开关S的手柄旋至“就地”位置、遥 控压板XB2打开的情况下, 由操作人员在开关 柜上按动控制开关SA的操作
方法:控制回路中设有防跳闭锁继电器KCF,电流线圈 KCFⅠ串联在跳闸回路中, 电压线圈KCFV串联在合闸回 路中, 与合闸线圈并联
防“跳跃”闭 锁
原理: 当操作断路器跳闸时, 电流
线圈KCFⅠ励磁, 其常开 触点KCFⅠ1和KCFⅠ2 闭合
• 当合闸于故障的线路并 出现控制开关“SA” 正电源持续存在时, 电 压线圈KCFV启动, 其常 闭触点KCFV2断开, 切 断了合闸回路, 避免断 路器的再次合闸。
高压断路器的控制回路
一、概述
集中控制(距离控制): 控制方式
就地控制:6~10kV配电装置
断路器控制回路应满足下述基本要求： (1)断路器跳、合闸后，应能迅速自动切换对应的 操作电路，以避免因跳、合闸线圈长时间通电而烧 毁。 (2)应能指示断路器跳、合闸状态。 (3)应有防止断路器多次跳闸、合闸的防“跳跃” 闭锁功 能。
3. (+W)―S―XB2K5―KCFV2―K3―QF 2―YC―（-W）接通, 断路器合闸 以下与就地手动合闸相 同.
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
河北工程技术高等专科学校
第5章 高压断路器的控制回路
三、断路器的操作机构
断路器的操作机构是断路器本身附带的合、跳 闸传动装置，它用来使断路器合闸或维持闭合状态， 或使断路器跳闸。
由于合闸动力来源的不同，操作机构可分为电 磁操作机构（ＣＤ）、弹簧操作机构（ＣＴ）、液 压操作机构（ＣＹ）、气动操作机构（ＣQ）和电动 操作机构（ＣＪ）等。其中，应用较广泛的是电磁 操作机构、弹簧操作机构、液压操作机构。 不同形式的断路器，根据传动方式和机械荷载 的不同，可配用不同形式的操作机构。
河北工程技术高等专科学校
河北工程技术高等专科学校
第5章 高压断路器的控制回路
§5 ．5
灯光监视液压操作机构的断路器控制回路
河北工程技术高等专科学校
第5章 高压断路器的控制回路
河北工程技术高等专科学校
第5章 高压断路器的控制回路
表 5－2微动开关触点及压力表电触点的动作条件
河北工程技术高等专科学校
第5章 高压断路器的控制回路
河北工程技术高等专科学校
第5章 高压断路器的控制回路
二、断路器的控制开关
河北工程技术高等专科学校
第5章 高压断路器的控制回路
图 5－1 LW2—Z型控制开关结构图(单位：mm) 1—接线端子；2—面板；3—触点盒；4—操作手柄
河北工程技术高等专科学校
第5章 高压断路器的控制回路
控制开关的触点图表
河北工程技术高等专科学校
第5章 高压断路器的控制回路
§5 ．3
灯光监视电磁操作机构的断路器控制回路
1、手动合闸
2、手动跳闸 3、自动合闸 4、自动跳闸 5、熔断器监视 6、保护出口 继电器K2触
点保护
河北工程技术高等专科学校
第5章 高压断路器的控制回路
§5 ．4
灯光监视弹簧操作机构的断路器控制回路
河北工程技术高等专科学校
第5章 高压断路器的控制回路
五、事故跳闸音响信号起动回路 断路器在自动跳闸时，不仅位置信号灯GN要发出闪光， 而且还要求能发出事故音响信号（蜂鸣器或电喇叭）引起值 班人员的注意，以便能及时对事故进行处理。 事故跳闸音响信号一般采用“不对应”原则起动，即控 制开关SA在“合闸后”位置，而断路器在“跳闸位置”时起 动事故跳闸音响信号。
3、应能监视断路器的跳、合闸位置状态。 4、断路器自动跳合闸应有明显的信号。
5、应能监视控制回路熔断器的工作状态及跳、合闸回路的完 整性。
6、控制回路的设计应力求简单，使用电缆芯数较少。
河北工程技术高等专科学校
第5章 高压断路器的控制回路
二、断路器基本跳、合闸控制回路
河北工程技术高等专科学校
第5章 高压断路器的控制回路
河北工程技术高等专科学校
第5章 高压断路器的控制回路
在发电厂及变电站二次回路中，常将 控制开关触点的通断情况用实用的工程 图形符号表示，如图5－2所示， 图中6条垂直虚线表示控制开关SA手 柄的6个不同的操作位置：PC—预备合 闸、Ｃ—合闸、CD—合闸后、PT—预备 跳闸、T—跳闸、TD—跳闸后。水平线 表示接线端子引线，数字表示触点号。 垂直虚线上的黑点表示该对触点在此操 作位置是接通的，否则是断开的。例如： 触点2—4右侧PT垂直虚线上对应的黑点 表示SA手柄打在PT（预备跳闸）位置触 点2—4是接通的。
重点： 1. 对断路器控制回路的基本要求、控制开关触点图表、断路器基本回
路的构成原理。
2.灯光监视电磁操作机构的断路器控制回路的工作过程及原理。 难点：
1.断路器基本回路的构成原理。
2.灯光监视电磁操作机构的断路器控制回路的工作过程及原理。
河北工程技术高等专科学校
第5章 高压断路器的控制回路
§5．1 概述 一、断路器的控制方式 对断路器的跳、合闸操作称为断路器的控制。
河北工程技术高等专科学校
第5章 高压断路器的控制回路
2、弹簧操作机构
弹簧操作机构是靠预先储存在弹簧内的
位能来进行合闸的机构。
这种机构不需配备附加设备，弹簧储能
时耗用功率小（用1.5kW的电动机储存能量）， 因而合闸电流小，合闸回路可直接用控制开 关触点接通。但此种机构结构复杂，加工工 艺及材料性能要求高，调试困难。
§5 ．6
音响监视电磁操作机构的断路器控制回路
河北工程技术高等专科学校
第5章 高压断路器的控制回路

复习思考题
1、根据断路器动力来源的不同，断路器的操作机构有哪些？ 2、对断路器控制电路有哪些基本要求？
3、说明对断路器进行手动合闸及手动跳闸的操作步骤。
4、什么是断路器的“跳跃”？结合图5－5说明加装防跳继电器的防跳电路 的工作原理。 5、结合图5－7说明断路器的位置信号。 6、结合图5－10说明断路器手动合闸、手动跳闸、自动合闸和自动跳闸的动 作原理。 7、灯光监视弹簧操作机构的断路器控制回路、液压操作机构的断路器控制 回路与灯光监视电磁操作机构的断路器控制回路有什么不同，有什么相 同？ 8、音响监视的断路器控制回路与灯光监视的断路器控制回路相比有什么特 点？
三、断路器的防“跳跃”闭锁回路
河北工程技术高等专科学校
第5章 高压断路器的控制回路
四、断路器的位置信号回路 断路器的位置信号一般用信号灯表示， 其形式分单灯制和双灯制两种。
单灯制用于音响监视的断路器控制信号
回路中；双灯制用于灯光监视的断路器控制 信号回路中。
河北工程技术高等专科学校
第5章 高压断路器的控制回路
ＱＦ
河北工程技术高等专科学校
第5章 高压断路器的控制回路
按不同的分类方式对断路器的控制分为不同类型 的控制： 按控制方式的不同：一对一控制和一对N的选线控 制； 按其操作电源的不同：强电（110V和220V ）控制 和弱电（48V及以下）控制； 按控制地点的不同：远方（集中）控制和就地控制 。 强电、一对一、集中控制
１、采用双灯制的 断路器位置信号 电路 手动合闸：RD平光 自动合闸：RD闪光 手动跳闸：GN平光 自动跳闸：GN闪光
河北工程技术高等专科学校
第5章 高压断路器的控制回路
2、采用单灯制的 断路器位置信号 电路
手动合闸：手柄内信号灯平光 自动合闸：手柄内信号灯闪光 手动跳闸：手柄内信号灯平光 自动跳闸：手柄内信号灯闪光
目前我国110kＶ及以上的少油式断路器及SF6断路器
广泛采用这种机构。
河北工程技术高等专科学校
第5章 高压断路器的控制回路
§5．2
断路器控制回路的构成
一、对断路器控制回路的基本要求
断路器的控制回路随着断路器及操作机构的不同而有所 区别，但是都应该满足以下6点基本要求：
1、应能实现手动和自动跳、合闸，并且在手动（或自动）跳、 合闸操作完成后，应能自动切断跳、合回路的脉冲电流，避 免跳、合闸线圈长时间带电而烧毁。 2、应具有“防跳”措施。
第5章 高压断路器的控制回路
【第5章
教学目的和要求：
高压断路器的控制回路】
1. 熟悉断路器的控制方式、操作机构以及对断路器控制回路的基本要
求，熟悉控制开关的结构、触点图表及断路器基本回路的构成。
2. 熟练掌握灯光监视电磁操作机构的断路器控制回路的工作过程及原
理。熟练掌握灯光监视弹簧操作机构和液压机构的断路器控制回路的工 作原理。
河北工程技术高等专科学校
第5章 高压断路器的控制回路
1、电磁操作机构
电磁操作机构是靠电磁力进行合闸的机构。 这种机构结构简单，加工方便，运行可靠，是 我国断路器应用较普通的一种操作机构。 由于是利用电磁力直接合闸，合闸电流很大， 可达几十安至数百安，所以合闸回路不能直接利用 控制开关触点接通，必须采用中间接触器（即合闸 接触器）。目前，这种操作机构在10～35kV断路器 中得到广泛应用。
河北工程技术高等专科学校
第5章 高压断路器的控制回路
3、液压操作机构
液压操作机构是靠压缩气体（氮气）作为能源，
以液压油作为传递媒介来进行合闸的机构。 这种机构所用的高压油预先储存在储油箱内， 用功率较小（1.5kW）的电动机带动油泵运转，将油 压入储压筒内，使预压缩的氮气进一步压缩，从而 不仅合闸电流小，合闸回路可直接用控制开关触点 接通，而且压力高，传动快，动作准确，出力均匀。
