管道射线探伤工艺 1. 目的 为了保证本工程压力管道施工中射线探伤工作的正常进行，使其检验结果符合国家现行的有关标准、规范等要求，保证管道射线探伤结果的真实可靠性。 2. 适用范围 本工艺适用于本工程中压力管道施工过程中的射线探伤检验。3.相关文件 《现场设备、工业管道焊接工程施工及验收规范》（GB50236-98）《工业金属管道工程施工及验收规范》（GB50235-97） 《压力管道安全管理与监察规定》（劳部发[1996]140号文） 《承压设备无损检测》JB4730-2005 《钢管环缝溶化焊对接接头射线透照工艺和质量分级》GB/T12605-90。 4. 职责 4.1 射线探伤评定人员 由持相应技术等级Ⅱ级（中级）或Ⅱ级以上（高级）资格人员负责具体的管道射线探伤评定工作，并编写和审核检验报告。 4.2 管道射线探伤操作人员 由持初级技术等级或以上资格的人员负责相应的管道射线操作工作。 5. 管道射线探伤工艺 5.1 焊缝射线透照检测 5.1.1透照方式和透照时机 5.1.1.1按射线源、工件和胶片三者之间的相互位臵关系，透照方式分为： a.双壁单影法；b.双壁双影法。 5.1.1.2对一般管道来说，每条焊缝焊接完毕后，再进行探伤；对于焊接后有产生延迟裂纹倾向的材料制造的压力管道，必须等焊完24小时后探伤。 5.1.2试件检查和清理
试件上如有妨碍射线穿透或贴片的附加物应尽可能去除，试件表面质量包括焊缝余高，应经外观检查合格，表面的不规则形状在底片上的图象应不掩盖焊缝中的缺陷或与之相混淆。否则应对表面进行打磨修整。 5.1.3胶片的选用 射线胶片的选用根据像质高低，工件厚度和材质而定。AB射线检测技术应采用T3类或更高类的胶片（即天津-III型或天津-V型）。胶片的本底灰雾度应不大于0.3。 5.1.4增感屏和暗袋 采用铅箔增感屏。要求其表面质量光滑清洁，无污秽、损伤变形和划痕。如果增感屏表面有划痕或开裂，发射二次电子的表面积增大，在底片上会出现类似裂纹的细黑线。增感屏要注意防潮，否则时间长了会使其中锡、锑在表面呈线状分布，在底片上会产生白线条。总之增感屏要经常检查，保持清洁无损。铅箔增感屏分为前屏和后屏。装胶片的暗袋（暗盒）应为黑色塑料或合成革制成。要求其材料应薄、软、滑具有一定强度而不易老化。规格应与增感屏和胶片相匹配，暗袋的外表面应有中心标记线，背面还应有贴铅质“B”标记和其它标记的小袋。暗袋经常和工件接触易脏、易破要及时检查更换。 5.1.5底片黑度 射线透照对底片黑度有一定要求，假如黑度不适当会影响缺陷的检出能力。按JB/T4730-2005标准规定，AB级底片黑度范围为2.0-4.0之间。用X射线透照小径管或其他截面厚度变化大的工件时，AB级最低黑度允许降至 1.5。 5.1.6划线 按照探伤工艺卡和相关规定的检测部位、比例和一次透照长度在工件上划线。采用双壁单影透照时，只需在工件胶片侧划出一次透照的平均长度。 5.1.7透照方法 5.1.7.1 双壁双影法 5.1.7.2 D≤89mm钢管采用双壁双影法（垂直90°两次透照）。
油气管道技术现状与发展趋势 王功礼王莉 中国石油天然气股份有限公司规划总院 摘要 近几十年来，中国长输管道技术不断发展，水平逐渐提高。特别是高凝含腊原油的加热输送、原油热处理及加剂综合处理工艺、天然气管道的设计和施工技术已达到或接近国际先进水平。文章简要论述了国内外在原油、成品油、天然气输送管道方面的技术现状及发展趋势，结合国内外管道技术发展的实际情况和未来趋势，提出了我国油气管道行业应加强对油气输送工艺、油气储存技术、油气管道完整性评价及配套技术、油气管道运行管理、管道信息管理系统、管道施工技术6 个方面的研究。 关键词 世界范围原油天然气成品油管道设计技术发展趋势分析评价 世界能源需求的扩大和发展加速了世界长距离油气管道的建设步伐。据统计，2003 年全球正在建设和规划建设的油气管道总长约7.6万km；今后15 年内世界管道的长度将以每年7%的增长率增长，其中天然气管道的建设将占据主导地位。未来世界将新增东北亚、东南亚、南美洲3 大输气管网。 原油管道技术现状及发展趋势 1世界原油管道技术现状 目前原油管道普遍采用密闭输送工艺，出现了冷热原油顺序输送、原油/成品油顺序输送工艺；对高凝、高黏原油采用热处理和加剂处理工艺。降凝剂和减阻剂种类多、效果好、应用普遍；采用环保、高效、节能型管道设备，泵效达85%以上；多采用直接式加热炉，炉效超过90%；运用高度自动化的计算机仿真系统模拟管道运行和事故工况，进行泄漏检测，优化管道的调度管理；对现役管道进行完整性评价及管理。 例如：美国的全美管道是目前世界上最先进的一条热输原油管道，全长2 715 km，管径760 mm，全线采用计算机监控和管理系统（SCSS）。在控制中心的调度人员通过计算机可实现管道流量、压力及泵、炉、阀等设备的自动控制，仿真系统软件可完成泄漏检测、定位、设备优化配置、运行模拟等功能。 2世界原油管道技术发展趋势 目前，世界各国尤其是盛产含蜡黏性原油的大国，都在大力进行长距离管道常温输送工艺的试验研究。随着含蜡高黏原油开采量的增加以及原油开采向深海发展，各国都特别重视含蜡高黏原油输送及流动保障技术研究。挪威、法国、英国、美国等石油工业发达国家在含蜡高黏原油流变性及其机理、管道蜡沉积预测等方面达到很高水平，并将带来应用技术的新突破。
油气管道腐蚀的检测 摘要:油气管道运输中的泄漏事故，不仅损失油气和污染环境，还有可能带来重大的人身伤亡。近些年来，管道泄漏事故频繁发生，为保障管道安全运行和将泄漏事故造成的危害减少到最小，需要研究泄漏检测技术以获得更高的泄漏检测灵敏度和更准确的泄漏点定位精度。本文介绍几种检测方法并针对具体情况进行具体分析。 关键字：腐蚀检测涡流漏磁超声波 引言： 在油气管道运输中管道损坏导致的泄漏事故不仅浪费了石油和天然气，而且泄露的有毒气体不仅污染环境，而且对人和动物造成重大的伤害，因此直接有效的检测技术是十分必要的，油气管道检测是直接利用仪器对管壁进行测试，国内外主要以超声波、漏磁和祸流等领域的发展为代表。[1] 1、涡流检测 电涡流效应的产生机理是电磁感应. 电涡流是垂直于磁力线平面的封闭的旋涡!状感应电流, 与激励线圈平面平行, 且范围局限于感应磁场所能涉及的区域. 电涡流的透射深度见图1, 电涡流集中在靠近激励线圈的金属表面, 其强度随透射深度的增加而呈指数衰减, 此即所谓的趋肤效应. [1] 电涡流检测金属表面裂纹的原理是: 检测线圈所产生的磁场在金属中产生电涡流, 电涡流的强度与相位将影响线圈的负载情况, 进而影响线圈的阻抗. 如果表面存在裂纹, 则会切断或降低电涡流, 即增大电涡流的阻抗, 降低线圈负载. 通过检测线圈两端的电压, 即可检测到材料中的损伤. 电涡流检测裂纹原理见图2.[2]
涡流检测是一种无损检测方法，它适用于导电材料。涡流检测系统适应于核电厂、炼油厂、石化厂、化学工厂、海洋石油行业、油气管道、食品饮料加工厂、酒厂、通风系统检查、市政工程、钢铁治炼厂、航空航天工业、造船厂、警察/军队、发电厂等各方面的需求.[2] 涡流检测的优点为:1.对导电材料和表面缺陷的检测灵敏度较高;2.检测结果以电信号输出，可以进行白动化检测;3.涡流检测仪器重量轻，操作轻便、简单;4.采用双频技术可区分上下表面的缺陷:5.不需要祸合介质，非接触检测;6.可以白动对准_!:件探伤;7.应用范围广，可检测非铁磁性材料。 涡流检测的缺点为:1.只适用于检测导电材料;2.受集肤效应影响，探伤深度与检测灵敏度相矛盾，不易两全:3.穿过式线圈不能判断缺陷在管道圆周上所处的具体位置;4.要有参考标准才能进行检测:5.难以判断缺陷的种类。[1] 2、超声波检测 超声波检测的基本原理基本原理见图3所示。 垂直于管道壁的超声波探头对管道壁发出一组超声波脉冲后，探头首先接收到由管道壁内表面反射的回波(前波)，随后接收到由管道壁缺陷或管道壁外表面反射的回波(缺陷波或底波)。于是，探头至管道壁内表面的距离A与管道壁厚度T可以通过前波时间以及前波和缺陷波(或底波)的时间差来确定：
输油管道泄漏监测技术及应用 摘要：文章对国内外输油管道泄漏检测方法进行了分析，对油田输油管道防盗监测的方法进行了探讨。针对油田输油管道防盗监测问题，指出了油田输油管道防盗监测系统的关键技术是管道泄漏检测报警及泄漏点的精确定位，并介绍了胜利油田输油管道泄漏监测系统的应用情况。 主题词：输油管道泄漏监测防盗
泄漏是输油管道运行的主要故障。特别是近年来，输油管道被打孔盗油以及腐蚀穿孔造成泄漏事故屡有发生，严重干扰了正常生产，造成巨大的经济损失，仅胜利油田每年经济损失就高达上千万元。因此，输油管道泄漏监测系统的研究与应用成为油田亟待解决的问题。先进的管道泄漏自动监测技术，可以及时发现泄漏，迅速采取措施，从而大大减少盗油案件发生，减少漏油损失，具有明显的经济效益和社会效益。 1 国内外输油管道泄漏监测技术的现状 输油管道泄漏自动监测技术在国外得到了广泛的应用，美国等发达国家立法要求管道必须采取有效的泄漏监测系统。 输油管道检漏方法主要有三类：生物方法、硬件方法和软件方法。 1.1 生物方法 这是一种传统的泄漏检测方法，主要是用人或经过训练的动物（狗）沿管线行走查看管道附件的异常情况、闻管道中释放出的气味、听声音等，这种方法直接准确，但实时性差，耗费大量的人力。 1.2 硬件方法 主要有直观检测器、声学检测器、气体检测器、压力检测器等，直观检测器是利用温度传感器测定泄漏处的温度变化，如用沿管道铺设的多传感器电缆。声学检测器是当泄漏发生时流体流出管道会发出声音，声波按照管道内流体的物理性质决定的速度传播，声音检测器检测出这种波而发现泄漏。如美国休斯顿声学系统公司（ASI）根据此原理研制的声学检漏系统（wavealert），
压力管道的无损检测技术 一： 二：基本方法：射线、超声、磁粉、渗透 教材：P281，P381 一：磁粉检测（MT） 磁粉探伤原理： 铁磁性材料和工件被磁化后，由于不连续性的存在，使工件表面和近表面的磁力线发生局部畸变而产生漏磁场，吸附施加在工件表面的磁粉，形成在合适光照下目视可见的磁痕，从而显示出不连续性的位置、形状和大小。 磁粉探伤的适用范围： 磁粉探伤适用于检测铁磁性材料表面和近表面尺寸很小，间隙极窄（如可以检测出长0.1mm/宽为微米级的裂纹）目视难以看出的不连续性。 磁粉探伤不能检测奥氏体不锈钢材料和用奥氏体不锈钢焊条焊接的焊缝，也不能检测铜、铝、钛等非磁性材料。马氏体不锈钢和沉淀硬化不锈钢具有磁性，可以进行磁粉探伤。 磁粉探伤可以发现裂纹、夹杂、发纹、白点、折叠、冷隔和疏松等缺陷，但对于表面浅的划伤、埋藏较深的孔洞和与工件夹角小于20度的分成及折叠难以发现。
磁粉探伤的基本操作步骤： 1：预处理； 2：磁化被检工件表面； 3：施加磁粉和磁悬液； 4：在合适的光照下观察和评定磁痕；5：退磁； 6：后处理： 思考题： 1：叙述磁粉探伤的原理和适用范围。2：写出磁粉探伤的基本操作步骤。
二：渗透探伤(PT) 渗透探伤原理： 渗透探伤是基于液体的毛细管作用（或毛细管现象）和固体染料在一定条件下的发光现象。 渗透探伤的工作原理是：被检工件在被施涂含有荧光染料或着色染料的渗透液后，在毛细管作用下，经过一定时间的渗透，渗透液可以渗进表面开口的缺陷中；经过去除被检工件表面多余的渗透液和干燥后，再在被检工件表面施涂吸附介质——显象剂；同样，在毛细管作用下，显象剂将吸附缺陷中的渗透液，使渗透液回渗到显象剂中；在一定光源下（黑光或白光），缺陷处之渗透液痕迹被显示（黄绿色荧光或鲜艳红色），从而检测处缺陷的形貌及分布状态。 渗透探伤可以检查金属和非金属材料的表面开口缺陷，例如：裂纹、疏松、气孔、夹渣、冷隔、折叠和氧化斑疤等。这些表面开口缺陷，特别是细微的表面开口缺陷，一般情况下，目视检查难以发现。 渗透探伤不受被检工件结构形状限制。可以检查焊接件、铸件、锻件、机械加工件等。 渗透探伤不受被检部件种类限制，可以检查铁磁性材料、非铁磁性材料、黑色金属、有色金属、、非金属。 渗透探伤的局限性：不适合检查表面是吸附性的材料，也不适合检查埋

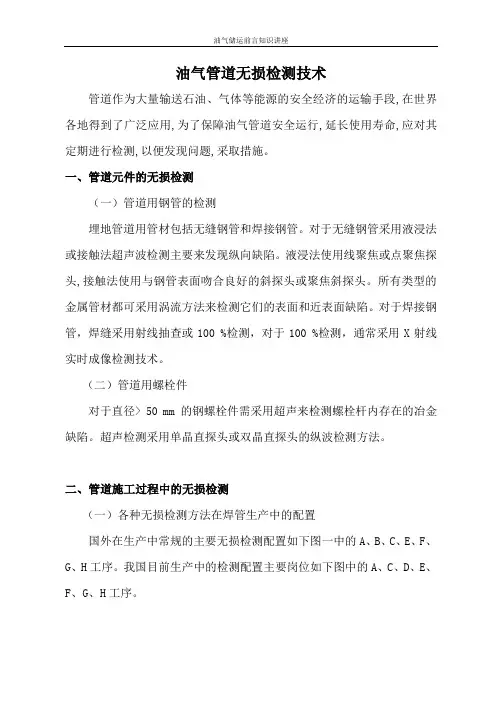

油气管道无损检测技术 管道作为大量输送石油、气体等能源的安全经济的运输手段,在世界各地得到了广泛应用,为了保障油气管道安全运行,延长使用寿命,应对其定期进行检测,以便发现问题,采取措施。 一、管道元件的无损检测 （一）管道用钢管的检测 埋地管道用管材包括无缝钢管和焊接钢管。对于无缝钢管采用液浸法或接触法超声波检测主要来发现纵向缺陷。液浸法使用线聚焦或点聚焦探头,接触法使用与钢管表面吻合良好的斜探头或聚焦斜探头。所有类型的金属管材都可采用涡流方法来检测它们的表面和近表面缺陷。对于焊接钢管，焊缝采用射线抽查或检测，对于检测，通常采用射线实时成像检测技术。（二）管道用螺栓件 对于直径> 的钢螺栓件需采用超声来检测螺栓杆内存在的冶金缺陷。超声检测采用单晶直探头或双晶直探头的纵波检测方法。 二、管道项目建设周期中的无损检测 （一）各种无损检测方法在焊管生产中的配置 国外在生产中常规的主要无损检测配置如下图一中的、、、、、、工序。我国目前生产中的检测配置主要岗位如下图中的、、、、、、工序。 图一大口径埋弧焊街钢管生产无损检测岗位配置
（二）超声检测 全自动超声检测技术目前在国外已被大量应用于长输管线的环焊缝检测，与传统手动超声检测和射线检测相比，其在检测速度、缺陷定量准确性、减少环境污染和降低作业强度等方面有着明显的优越性。 全自动相控阵超声检测系统采用区域划分方法，将焊缝分成垂直方向上的若干个区，再由电子系统控制相控阵探头对其进行分区扫查，检测结果以双门带状图的形式显示，再辅以 (衍射时差法)和扫描功能，对焊缝内部存在的缺陷进行分析和判断。 全自动超声波现场检测时情况复杂，尤其是轨道位置安放的精确度、试块的校准效果、现场扫查温度等因素会对检测结果产生强烈的影响，因此对检测结果的评判需要对多方面情况进行综合考虑，收集各种信息，才能减少失误。 （三）射线检测 射线检测一般使用射线周向曝光机或γ射线源，用管道内爬行器将射线源送入管道内部环焊缝的位置，从外部采用胶片一次曝光，但胶片处理和评价需要较长的进度，往往影响管道施工的进度，因此，近年来国内外均开发出专门用于管道环焊缝检测的射线实时成像检测设备。 图二管道环焊缝自动扫描射线实时成像系统
油气管道泄漏检测技术综述 摘要： 石油是维持我国经济高速发展的战略性资源，石油管道则是是保障能源供给、关系国计民生的基础性设施。管道运输具有平稳连续，安全性好，运输量大，质量易保证，物料损失小以及占地少，运赞低等特点，已经成为石油运输的首选方式,但是随着管道的广泛应用、运行时间的延长,由于各种原因导致的管道泄漏也逐渐增多，不仅造成资源的浪费和环境污染,而且有火灾爆炸的危险，对周围居民的生产生活带来较大的威胁。因此，建立管道泄漏检测系统,及时准确地报告事故的范围和程度,可以最大限度地减少经济损失和环境污染，防止事故的发生。本文主要总结国内外近几十年来发展起来的管道泄漏检测和定位的主要方法,原理及优缺点。 关键词： 管道泄漏事故检测定位原理 正文： 1、事故案例 （1）、事故经过 2008年3月14日凌晨3时30分左右， 4名协勤人员在回兴镇兴科一路巡逻时，发现郑伟集资楼17# “小精点发廊”门市附近有较浓的天然气异味，在隔壁经营夜宵店的王祥金，就去敲门告知该户可能有天然气泄漏，当该门市人员开灯时随即发生爆炸。 （2）、事故原因 直接原因 临街PE（d110）燃气管线被拉裂，导致天然气泄漏，泄漏天然气通过地下疏松回填土层窜入室内，形成爆炸性混合气体，遇开关电器产生的火花引起爆炸。 间接原因 A、管线回填未对地基进行处理或采取防沉降措施，回填土层在雨水的浸润作用下产生沉降。 B、管线在外部载荷应力叠加作用下，对管线热熔焊缝产生一定影响，导致管线拉裂。 C、对管线走向不明，巡管不到位。 泄漏是输油管道运行的主要故障。目前，国内外出现多种输油管线泄漏检测及定位方法，其中包括：生物方法、硬件方法和软件方法。本文主要介绍硬件方法和软件方法，生物方法
石油天然气钢质管道无损检测 1范围 本标准规定了射线检测、超声检测、磁粉检测和渗透检测四种无损检测方法及质量分级。 射线(X、γ)检测适用于壁厚为2mm～50mm低碳钢、低合金钢等金属材料的石油天然气长输、集输及其站场的管道环向对接接头的检测与质量分级。 超声检测适用于壁厚为5mm～50mm，管径为57mm～1400mm碳素钢、低合金钢等金属材料的石油天然气长输、集输及其站场的管道环向对接接头的检测与质量分级；不适用于弯头与直管、带颈法兰与直管、回弯头与直管对接接头的检测。 磁粉检测适用于铁磁性材料的石油天然气长输、集输、站场的管道及常压钢制储罐的焊接接头表面、近表面缺欠的检测与验收。 渗透检测适用于碳素钢、低合金钢等金属材料的石油天然气长输、集输、站场的管道及常压钢制储罐的焊接接头表面开口缺欠的检测与验收。 本标准不适用工业和公用管道的无损检测，也不适用油气管道制管焊缝的无损检测。 2规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 3323 钢熔化焊对接接头射线照相和质量分级 GB11533 标准对数视力表 GB 11924 辐射安全培训规定 GB 16357 工业X射线探伤放射卫生防护标准 GB/T16673 无损检测用黑光源(UV—A)辐射的测量 GB 18465 工业γ射线探伤放射卫生防护要求 GB 18871 电离辐射防护与辐射源安全基本标准 JB/T 6063 磁粉探用磁粉技术条件 JB/T 6065 磁粉探伤用标准试片 JB/T 7902 线型像质计 JB/T 7913 超声波检测钢制对比试块的制作与校验方法 JB/T 8290 磁粉探伤机 JB/T 9214 A型脉冲反射式超声波探伤系统工作性能测试方法 JB/T 10061 A型脉冲反射式超声波探伤仪通用技术条件 JB/T 10062 超声探伤用探头性能测试方法 JB/T 10063 超声探伤用1号标准试块技术条件 ZBY344 超声探伤用探头型号命名方法 3术语和定义 下列术语和定义适用于本标准。 3.1 缺欠imperfeetion 按无损检测方法检出的不连续性。
项目名称：油气管道变形内检测设备开发及应用 推荐奖种：科学技术进步奖 候选单位：1、中机生产力促进中心；2、中油管道检测技术有限责任公司；3、清华大学 候选人：1、刘红旗；2、胡铁华；3、曹崇珍；4、赵晓光；5、郭静波；6、汪华军；7、张永江；8、吴哲；9、白港生；10、张俊杰；11、李育忠；12、黄平江；13、 黄凯；14、王淳；15、金虹 项目简介： 油气管道运输是国际能源大动脉，70%的石油、100%的天然气都是采用管道输送的。长输油气管道沿途多为埋地、穿水域、过海底、翻山等多变地质、气候环境，地震、海水冲涮、河床变迁、山体滑坡、农业水利、建筑施工等均可造成管道变形。管道变形不仅影响管道运输能力，而且会造成局部压力剧增，重则引起爆管、火灾，伤及生命财产、破坏生态环境。我国现有长输油气管道近6万公里，其监检工作一直由国外公司所把控，并形成了市场垄断、技术封锁状况。在此大背景下，提出了自主研发管道变形内检测设备。 油气管道变形内检测设备，能检测管道变形（管道凹陷、椭圆、错位）及管道特征（环焊缝、直焊缝、螺旋焊缝、阀门、法兰、三通等）；能用在新建管道试压前、试压后等基线管道验收检测中；也能用在在役管道在线管道变形检测，为后续投放管道腐蚀检测设备、裂纹检测设备、管道维护及管道完整性管理提供科学依据；本项目研究成果形成专有成套技术，可以推广应用到现有各种管道所需设备中；所形成的技术开发理念，能对具有机械、电磁、电子、软件等机电一体化装备研发有指导及提升作用；直观可视化的数据分析系统，能自动给出管道径向变形量、周向变形方位及轴向变形位置，能自动分析、量化及生成用户报告，指导现场开挖、维护、维修；设备在管道内运行情况，在管外地面能跟踪定标，且可实现远程监视设备所运行的位置。 管道变形检测系统可实现对管道凹陷变形：±0.5%OD；椭圆度变形：±0.5%OD ；灵敏度：0.5mm，周向±15°等有效识别；主探头数量及精度都超过了国外同类型设备。 本项目的创新点：1、多通道三维传感探测系统及设备的研制和应用，解决了管道内一次投放检测设备，同时获得管道变形缺陷及特征等管道信息，改变了原有引进检测设备的单通道检测理念（只能测径），实现了多参数一次性高精度检测。2、极低频发射定标跟踪系统的研制，解决了大管径厚壁管道的内检测设备、清管设备等管外跟踪定标问题。3、三维管道缺陷重构系统的研制，直观再现管道形态与缺陷，自动识别管道特征及缺陷量化，为管道安全运营管理提供科学依据。 管道变形内检测设备研发已经形成专有技术，其技术成果获得了国家重点新产品项目，项目证书编号：2010GRA00089；获得机械科学研究总院科技成果1等奖，证书编号：2009027；获得北京市科技进步1等奖，获奖编号：2011电-1-001；获得发明专利“极

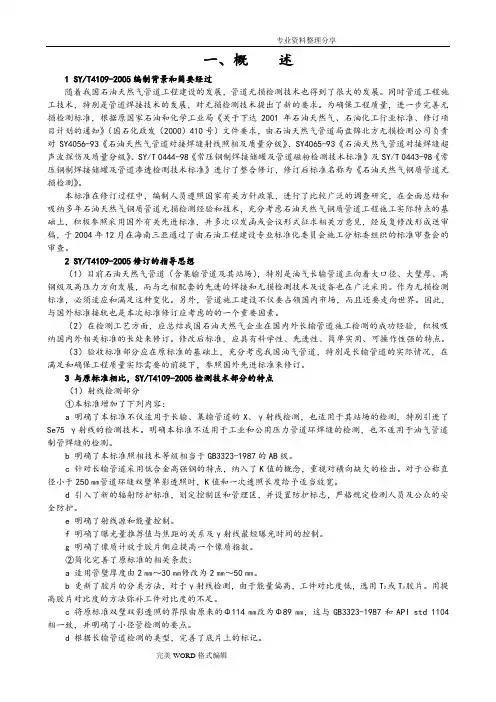

一、概述 1 SY/T4109-2005 编制背景和简要经过随着我国石油天然气管道工程建设的发展，管道无损检测技术也得到了很大的发展。同时管道工程施工技术，特别是管道焊接技术的发展，对无损检测技术提出了新的要求。为确保工程质量，进一步完善无损检测标准，根据原国家石油和化学工业局《关于下达2001 年石油天然气、石油化工行业标准、修订项目计划的通知》（国石化政发（2000）410 号）文件要求，由石油天然气管道局盘锦北方无损检测公司负责对SY4056-93《石油天然气管道对接焊缝射线照相及质量分级》、SY4065-93《石油天然气管道对接焊缝超 声波探伤及质量分级》、SY/T 0444-98 《常压钢制焊接储罐及管道磁粉检测技术标准》及SY/T 0443-98 《常压钢制焊接储罐及管道渗透检测技术标准》进行了整合修订，修订后标准名称为《石油天然气钢质管道无损检测》。 本标准在修订过程中，编制人员遵照国家有关方针政策，进行了比较广泛的调查研究，在全面总结和吸纳多年石油天然气钢质管道无损检测经验和技术，充分考虑石油天然气钢质管道工程施工实际特点的基础上，积极参照采用国外有关先进标准，并多次以发函或会议形式征求相关方意见，经反复修改形成送审稿，于2004 年12 月在海南三亚通过了由石油工程建设专业标准化委员会施工分标委组织的标准审查会的审查。 2 SY/T4109-2005 修订的指导思想 （1）目前石油天然气管道（含集输管道及其站场），特别是油气长输管道正向着大口径、大壁厚、高 钢级及高压力方向发展，而与之相配套的先进的焊接和无损检测技术及设备也在广泛采用。作为无损检测标准，必须适应和满足这种变化。另外，管道施工建设不仅要占领国内市场，而且还要走向世界。因此，与国外标准接轨也是本次标准修订应考虑的的一个重要因素。 （2）在检测工艺方面，应总结我国石油天然气企业在国内外长输管道施工检测的成功经验，积极吸纳国内外相关标准的长处来修订。修改后标准，应具有科学性、先进性、简单实用、可操作性强的特点。 （3）验收标准部分应在原标准的基础上，充分考虑我国油气管道，特别是长输管道的实际情况，在满足和确保工程质量实际需要的前提下，参照国外先进标准来修订。 3 与原标准相比，SY/T4109-2005 检测技术部分的特点（1）射线检测部分 ①本标准增加了下列内容： a明确了本标准不仅适用于长输、集输管道的X、丫射线检测，也适用于其站场的检测，特别引进了 Se75 丫射线的检测技术。明确本标准不适用于工业和公用压力管道环焊缝的检测，也不适用于油气管道制管焊缝的检测。 b明确了本标准照相技术等级相当于GB3323-1987的AB级。 c针对长输管道采用低合金高强钢的特点，纳入了K值的概念，重视对横向缺欠的检出。对于公称直 径小于250 mm管道环缝双壁单影透照时，K值和一次透照长度给予适当放宽。 d 引入了新的辐射防护标准，划定控制区和管理区，并设置防护标志，严格规定检测人员及公众的安全防护。 e 明确了射线源和能量控制。 f明确了曝光量推荐值与焦距的关系及丫射线最短曝光时间的控制。 g 明确了像质计放于胶片侧应提高一个像质指数。 ②简化完善了原标准的相关条款： a适用管壁厚度由2 m?30 m修改为2 m?50 m。 b更新了胶片的分类方法，对于丫射线检测，由于能量偏高，工件对比度低，选用T2或T3胶片。用提 高胶片对比度的方法弥补工件对比度的不足。 c将原标准双壁双影透照的界限由原来的①114 m改为①89 m,这与GB3323-1987和API std 1104 相一致，并明确了小径管检测的要点。 d 根据长输管道检测的类型,完善了底片上的标记。
油气管道泄漏检测技术综述 (新版) Safety work has only a starting point and no end. Only the leadership can really pay attention to it, measures are implemented, and assessments are in place. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0015
油气管道泄漏检测技术综述(新版) 摘要：简单说明了油气长输管道泄漏的原因和泄漏的危害，简单回顾了国内外油气长输管道泄漏检测技术发展的历史，详细介绍了热红外线成像、探地雷达、气体成像、传感器法、探测球法、半渗透检测管检漏法、GPS时间标签法、放射性示踪剂法、体积或质量平衡法、压力波法、小波变换法、相关分析法、状态估计法、系统辨识法、神经网络法、统计检漏法和水力坡降法等20多种管道泄漏检测技术方法，同时介绍了泄漏检测方法的诊断性能指标和综合性能指标，最后指出了现在存在的问题和发展的趋势。 关键词：油气；长输管道；泄漏；原因；检测方法；性能指标；问题；发展；趋势 油气长输管道发生泄漏的原因多种多样，但大致可以分为：(1)管道腐蚀：防护层老化、阴极保护失效,以及腐蚀性介质对管道外壁
造成的腐蚀和传输介质的腐蚀成分对管道内壁造成的腐蚀；(2)自然破坏：由于地震、滑坡等自然灾害以及气候变化使管道发生翘曲变形导致应力破坏；(3)第三方破坏：不法分子的盗窃破坏,施工人员违章操作,野蛮施工造成的破坏；(4)管道自身缺陷：包括管道焊接质量缺陷,管道连接部位密封不良,未设计管道伸缩节,材料等原因。油气管道泄漏不仅给生产、运营单位造成巨大的经济损失，而且会对环境造成破坏、严重影响沿线居民的身体健康和生命安全。 1检漏技术发展历史 国外从上个世纪70年代就开始对管道泄漏检测技术进行了研究。早在1976年德国学者R.Isermann和H.Siebert就提出以输入输出的流量和压力信号经过处理后进行互相关分析的泄漏检测方法；1979年ToslhioFukuda提出了一种基于压力梯度时间序列的管道泄漏检测方法；L.Billman和R.Isermann在1987年提出采用非线性模型的非线性状态观测器的检漏方法；A.Benkherouf在1988年提出了卡尔曼滤波器方法；1991年Kurmer等人开发了基于Sagnac光纤干涉仪原理的管道流体泄漏检测定位系统；1993年荷兰壳牌
无损检测委托协议 甲方： 乙方：
无损检测委托协议 甲方： 乙方： 甲方委托乙方承担无损检测工程的实施，双方为明确在检测过程中的权利和义务及经济责任，依据《中华人民共和国合同法》及其它相关法律、行政法规，遵循平等、自由、公平和诚信的原则，共同订立本协议。 一、委托范围 1．乙方按甲方要求对压力管道(￠25mm以上，含￠25mm) 进行无损检测，各项指标应达到相应图纸和标准规范的要求。 无损检测前的准备工作：脚手架搭建和焊缝打磨工作由甲力 负责，如有探伤质量不符合标准要求的，乙方应当重新检测， 费用由乙方负担。 2．焊缝的无损检测数量和部位，以乙方接受到的委托为准。 3．乙方出具符合甲方及当地相关技术监督部门要求的检测报告。 二、、双方义务 1、甲方义务： （1）提供相关的图纸、技术要求，并在每次检测时填写委托单一式两份。 （2）为乙方办理检测工程所在地环保部门、质量技术监督部门的相关许可手续提供必要的资料。 （3）负责协调乙方与施工单位的关系。 （4）按合同约定的时间支付工程款。 2、乙方义务：
（1）提供相关资质证明、负责办理工程所在地环保部门、质量技术监督部门及其它相关政府部门的检测工程许可手续。 （2）负责安排满足工程检测所需要的检测人员和设备，确保检测工作的质量和进度。 （3）及时准确地反馈检测结果，承担因己方工作失误造成损失的责任；工程运行期间，因乙方过失过错，导致有关隐患未能发现，造成甲方损失的，乙方承担相应责任。 （4）对所出具检测报告的准确性、公正性、客观性负责。 （5）根据进度要求必要时提供无节假日的24小时服务，并在检测结果出来后第一时间通知施工单位、监理工程师、甲方代表。在单项工程未完工时出具检测结果通知单，工程完工后3-5天内出具完整的检测报告肆份。 （6）检测过程中，如出现超标性缺陷过多，乙方在做到及时通知外，还应提出原因分析和建议性的返修方法，协助施工单位施工人员改进焊接工艺。 （7）乙方对本单位作业人员在现场及施工期内的人员管理、生产安全、劳动保护等方面负责，同时要按照国家、地方的有关规定做好放射性源的使用保管工作，以及在作业中的隔离工作，造成人员、财产损失的，全部由乙方承担责任并赔偿损失。 三、付款方式 1、乙方在工程竣工时出具完整的检测报告，并附上甲方每次的检测委托单等证明文件作为结算资料，办理完毕结算手续后七日内甲方将检测工程结算款全额付给乙方。 2、乙方在每次收款时应及时提供等额的行业专用发票给甲方。 四、违约责任
石油工业技术监督·2013年7月 无损检测工作的可靠与否直接关系到管道的安全运行。现行施工及验收规范对无损检测方法的选择有相应的规定，但有些规定比较笼统。为了提高焊接缺陷的检出率，检测单位应当根据被检管道的材质、焊接方法以及可能产生的缺陷等，选择几种无损检测方法，相互补充和验证。因为任何一种无损检测方法都不是万能的，每种无损检测方法都有自身的优点与不足，不同的检测部位需要选择不同的无损检测方法。综合利用各种无损检测方法才能够保证不同的检测方法相互取长补短，更准确的反映焊接缺陷。 1无损检测概述 所谓无损检测，是在不损坏试件的条件下，以物理或化学方法为手段，借助先进的技术和器材，对试件的内部及表面的结构、性质状态进行检测和测试的方法。油气管道常用的无损检测方法有射线检测、超声波检测、磁粉检测和渗透检测。 1.1射线检测 利用射线（X射线、γ射线、中子射线等）穿过材料或工件时的强度衰减，检测其内部结构不连续性的检测技术[1]。1.2超声检测 超声波在被检测材料中传播时，材料的声学特性和内部组织的变化对超声波的传播产生一定的影响，通过对超声波受影响的程度和状况，探测了解材料性能和结构变化的检测技术[2]。 1.3磁粉检测 利用漏磁（场）和合适的检验介质发现试件表面和近表面的不连续性特征的无损检测方法。 1.4渗透检测 利用液体的毛细管作用，将渗透液渗入固体材料表面开口缺陷处。再通过显象剂将渗入的渗透液吸出到表面，显示缺陷的影像的无损检测方法。 磁粉检测和渗透检测统称为表面检测。 2油气管道常用无损检测方法的特点 2.1射线检测 2.1.1优点 检测结果可用底片直接记录；可以获得缺陷的投影图像，缺陷定性定量准确。 2.1.2局限性 体积型缺陷检出率高，而面积型缺陷的检出率受多种因素影响；适宜检验厚度较薄的工件而不适 油气管道无损检测方法选择 雷晓青 中国石油长庆油田分公司技术监测中心（陕西西安710018） 摘要分析了油气管道常用无损检测方法的特点，结合多年以来工作经验，提出了油气管道无损检测的选择方法。指出，应根据施工及质量验收及规范、无损检测标准适用范围、被检焊缝型式和检测部位、可能产生的缺陷种类等方面，选择无损检测方法。 关键词射线检测超声波检测磁粉检测渗透检测油气管道 Abstract The features of the commonly used NDT methods for oil/gas-pipeline testing are analyzed,Combined with working experi-ence over the years,how to select the NDT method for oil/gas-pipeline are introduced.The NDT method shall be selected in accor-dance with the construction acceptance criteria and specification,the applicable scope of NDT standard,the to-be-tested welding seam type and testing area,and the possible defect types etc.. Key words radiograph inspection;ultrasonic inspection;magnetic particle inspection;fluorescent penetrant inspection;oil/gas pipeline 工程质量监督 28 TECHNOLOGY SUPERVISION IN PETROLEUM INDUSTRY
输油管道泄漏检测方法综述 2 检漏系统的性能指标 对一种泄漏检测方法优劣或一个检漏系统性能的评价 ,应从以下几个方面加以考虑 1 泄漏位置定位精度当发生不同等级的泄漏时 ,对泄漏点位置确定的误差范围。 2 检测时间管道从泄漏开始到系统检测到泄漏的时间长度。 3 泄漏检测的范围系统所能检测管道泄漏的大小范围 ,特别是系统所能检测的最小泄漏量。 4 误报警率误报警指管道未发生泄漏而给出报警信号。它们发生的次数在总的报警次数中所占比例。 5 适应性适应性是指检漏方法能否对不同的管道环境 ,不同的输送介质及管道发生变化时 ,是否具有通用性。 6 可维护性可维护性是指系统运行时对操作者有多大要求 , 及当系统发生故障时 ,能否简单快速地进行维修。 7 性价比，性价比是指系统建设、运行及维护的花费与系统所能提供性能的比值。 3 检漏方法 管道的泄漏检测技术基本上可分为两类 ,一类是基于硬件的方法 ,另一类方法是基于软件的方法。基于硬件的方法是指对泄漏物进行直接检测。如直接观察法、检漏电缆法、油溶性压力管法、放射性示踪法、光纤检漏法等。基于软件的方法是指检测因泄漏而造成的影响 ,如流体压力、流量的变化来判断泄漏是否发生及泄漏位置。这类方法有压力/ 流量突变法、质量/ 体积平衡法、实时模型法、统计检漏法、 PPA (压力点分析)法等。除上述两类主要方法外 ,还有其他的一些检漏法 ,如清管器检漏法。各类方法都有一定的适用范围。 3. 1 基于硬件的检漏法 3. 1. 1 直接观察法有经验的管道工人或经过训练的动物巡查管道。通过看、闻、听或其他方式来判断是否有泄漏发生。近年美国 OIL TON 公司开发出一种机载红外检测技术。由直升飞机带一高精度红外摄象机沿管道飞行 ,通过分析输送物
XX能源XX石油仓储中心项目管道无损检测施工专项方案 编制： 审核： 批准： 日期： XX安装工程有限公司
1 工程概况 1.1根据XX石化工程设计有限公司的设计的《XX能源发展有限公司XX石油仓储中心罐组一、罐组二工艺管道工程》施工图及所绘制的每条管道单线图，经计算得到所要进行探伤的焊口数量如下表： 管道级别管道口径焊道数量（道）焊口检测要求数量 SHB3 DN800 254 每道焊缝抽取10%长的焊缝250mm长SHB3 DN700 262 每道焊缝抽取10%长的焊缝210mm长SHB3 DN450 157 焊口总数的10% 16道 SHB3 DN300 9 焊口总数的10% 1道 SHB3 DN200 192 焊口总数的10% 19道 SHB5 DN80 114 焊口总数的5% 6道 注：以上焊道数量是按每根管子长度12m所计算的理论数值，具体数量需以施工实际为准。参照《石油化工有毒、可燃介质钢质管道工程施工及验收规范SH3501-2011》规范标准。 1.2工程特点 1.2.1根据公司现有机械设备条件结合现场具体施工情况，为了不影响施工进度和交叉施工作业人员安全，合理利用晚上休息时间进行拍片作业。 1.2.2由于罐区施工的管道处在地面上，所以给拍片作业给赢得方便。管道直接在固定位置安装焊接完成后就可进行。 1.2.3由于探伤位置的相对不固定，一个探伤位置完成后需要移动到另外一个位置，探伤机有一定的重量，且场地凹凸不平搬运不方便；并且探伤为晚上作业，作业人员的作息时间差一时不容易调整，精神和反应能力都不能够达到最佳状态；晚上施工的照明始终达不到白天施工的效果；施工环境复杂协作施工单位多，各单位的施工工期都比较紧张，探伤环境协作单位作业人员的沟通调配相对困难；综合以上所述安全将是整个施工中最大最严重的一个控制环节。 2 施工方法、技术措施 2.1探伤单位、人员资格 2.1.1无损检测机构选用临沂正大检测技术有限公司，该公司施工资质符合要求并专门
我国油气长输管道技术的现状及发展 油气管道的主要任务是对石油、天然气及其产品进行运输，是国家的重要基础设施，加强对油气管道技术的研究，促进油气管道的持续发展，对于保障经济持续增长、维护人民生活和谐稳定，有着十分重要的意义。 标签：油气长输管道;现状;发展 1.油气管道技术的现状 1.1 原油管道 改革开放以来，我国不断加大对原油管道的建设力度，经过几十年的发展，我国在原油管道技术方面取得了长足进步。目前，在原油管道，已经应用了诸多先进技术，包括SCADA系统、密闭输油技术、低输量加剂技术等，大大提高了原油运输效率，也减少了管道运输过程中的能源消耗。但就现阶段来说，我国在原油管道技术方面与国外发达国家有着明显差距，主要体现在高黏高凝原油管道技术、节能降耗技术、管道运行管理技术等方面[1]。基于此，接下来，必须进一步加强对原油管道技术的研究，有针对性地进行技术攻关，以进一步提高我国的原油管道技术水平，使我国油气管道技术与国际水平接轨。 1.2 天然气管道 目前，我国正在大力研究天然气运输管道技术，主要的研究内容包括：第一，地下储气库的建设。其目的在于确保天然气的安全稳定供给，维持天然气供需稳定，保障天然气调峰平稳;第二，建立长输管道系统。随着全球经济一体化进程的加快，世界范围内的能源贸易逐渐增加，洲际天然气管道、跨国天然气管道的数量越来越多，我国也积极加强了对网络化的输气系统的研究，并大力建设中俄天然气管道、中缅天然气管道、中哈天然气管道以及中巴天然气管道等国际长输天然气管道;第三，大管径、高压力管道。随着长输天然气管道的构建，大管径、高压力管道也得到越来越多的应用[2]。目前，天然气管道的干线，管径已经超过了1000毫米，管道运行压力也越来越高，输气压力高达10兆帕以上，国外的一些天然气管道，最高可达到20兆帕。西气东输工程已经基本建成，该管线全长为4210千米，管径1016毫米，设计压力为10兆帕，设计输送量为每年120×108立方米，该工程的建成，标志着我国天然气管道技术得到了长足发展。 1.3 成品油管道 现阶段，我国的成品油管道技术已经逐渐发展成熟，具有输送品种多、规模大的特征，可以对重质油品、液化石油气、石油化工产品、柴油、汽油、煤油等进行运输。 世界最大的成品油管道是科洛尼尔管道，其可以对118种牌号的成品油进行
油气管道内检测新技术举例 摘要管道检测技术是完整性的一部分，也是获取管道有关信息的最佳手段。管道检测可以监测管道受到的危害或潜在危害，在管道未发生事故前进行有计划的修理，可以避免大量的不必要维修，节约资金，在管道的日常维护中占有非常重要的地位。本文主要针对管道检测技术中的常用的几种内检测技术作了简要的介绍，并指出了各种技术的要点。 关键词：管道内检测新技术 1.内检测器的分类 管道是输送危险液体和气体最为安全有效的方式。但随着时间的推移和周围环境的变化，会出现缺陷，也会导致事故的发生。 管道中可以被检测到的缺陷可以分为三个主要类型： ①几何形状异常（凹陷、椭圆变形、位移等）； ②金属损失（疲劳、划伤等）； ③裂纹（疲劳裂纹、应力腐蚀开裂等）。 管道内检测技术通过装有无损检测设备及数据采集、处理和存储系统的智能清管器在管道中运行，完成对管体的逐级扫描，达到对缺陷大小、位臵的检测目的。 针对上述三种缺陷类型，各大检测专业公司都根据市场和用户的需要研发了多种检测器，并不断更新换代。内检测器按其功能可分为用于检测管道几何形状异常的变形检测器，用于检测管道金属损失的金属损失检测器，用于裂纹、应力腐蚀开裂检测的裂纹检测器。 2.几何形状异常的检测技术 管道几何形状的异常多因受到外部机械力或焊接残余应力等原因造成，通过使用适当的检测装臵可以检测各种原因造成的、影响管道有效内径的几何异常现象并确定其程度和位臵。 测径器是用于检测、定位和测量管壁几何形状异常的大小。正常的管线，应当有一个圆环形横断面。在管道铺设过程或长期运行中，第三方的干扰可以造成
凹陷。合格的测经器应可对任何管段横断面的临界变化进行检测并确定大小，是进行管道金属损失或裂纹内检测之前非常重要的一步。 常用的测径器使用一定排列的机械抓手或有机械抓手的辐射架。机械抓手压着管道内壁并会因横断面的任何变化引起偏移。这些偏移可能是由于一个凹陷、偏圆、褶皱或附着在管壁上的碎屑引起的。捕捉到的偏移信号被转换为电子信号存储到机载的存储器上。讲一次运行后的数据取出并使用合适的软件加以分析和显示，从而确定那些可影响到管道完整性的异常点。目前，市场上的测径器，提供的被测管径范围从100-1500mm不等，其灵敏度通常为管段直径的0.2%~1%，精度大约为0. 1%-2%。 3.金属损失检测技术 漏磁（MFL）技术因其可检测出腐蚀或擦伤造成的管道金属损失缺陷，甚至能够检测到那些不足以威胁管道结构完整性的小缺陷（硬斑点、毛刺、结疤、夹杂物和各种其他异常和缺陷），偶尔也可检测到裂纹缺陷、凹痕和起皱。漏磁技术应用相对较为简单，对检测环境的要求不高，具有很高的可信度，而且可兼用于输油和输气管道，所以，这种技术被广泛应用并在不断的发展。 对于很浅、长且窄的金属损失缺陷，MFL信号就难以检测出来。检测精度也受多种因素的影响。在对管道进行检测时，要求管壁达到完全磁性饱和，因此测试精度与管壁厚度有关，厚度越大，精度越低，其使用的壁厚范围通常在12mm 以下。另外，检测器在管道中的运行速度也可影响检测结果的准确性。有关研究机构正在研究其速度控制技术，指在不影响正常输量的前提下提高检测的准确性。 近来，美国哥伦比亚输气公司结合现场经验及有关研究发现并已证实了MFL 数据的采集受管内废杂物的影响，影响有三个：损坏设备、速度偏差、检测器脱离管壁。设备损坏、脱离管壁和速度过高的现象可同时发生，也可互不相干，可对磁通泄露数据和结果分析产生很多影响。这些影响可能导致缺陷几何形状的确定及位臵估算错误，也可能失去探测腐蚀和管道特征的能力。为了确保能获得良好的检测结果，在管道内检测之前，进行清管作业是极为重要的，尤其对于含蜡高的原油管线、所有含铁锈的流体管线、含极细粉尘的干燥气管线等更为关键。
