钢轨打磨车技术需求书

钢轨、辙叉打磨作业指导书(地铁) 1.目的与要求目的：常常保持钢轨、辙叉踏面平顺，预防钢轨接头病害，保持叉心轮缘槽和护轨轮缘槽间隔尺寸。

要求：作业人员须经培训持证、把握要领，娴熟操作。

2.适用范围2.1本作业指导书适用于各种类型一般线路接头钢轨、无缝线路焊接接头钢轨及各种类型的锰钢叉心，拼装叉心的打磨作业。

2.2本作业指导书适用于施工点内作业。

3.作业预备3.1.工具材料所需材料及工器具见表1。

表1 材料和工器具序号名称规格单位数量备注1动力站史丹利台12打磨机台13平直尺1m把14卷尺5m把15塞尺把16灭火器瓶27液压油管个18角磨机台19线盘个110方木30cm根13.2 劳防用品作业劳防用品如表2所示：表2 劳防用品序号名称规格单位数量备注1工作服有反光条套每人一套2工作鞋绝缘双每人一双3帆布手套-双每人一双护目镜个若干4.作业程序4.1点名分工4.1.1工班长组织职工列队点名,明确安全留意事项、作业分工项目、内容准时间，检查劳动爱护装备是否齐全。

4.1.2做好作业前安全交底工作，作业范围、作业内容、作业要求需具体，不得有遗漏。

4.2工（机）具检查4.2.1检查扭力扳的计量检定合格有效期。

4.2.2检查所携带的工器具是否齐全、状态良好，电动器具要检查绝缘层有无破损、状态是否良好。

4.2.3检查工（机）具的安全性能，禁止工（机）具等带病上道作业。

4.2.3使用的工（机）具必需根据部门要求用反光漆（膜）进行编号，以防止侵限或遗留在线路上。

4.3设置防护施工负责人携带《施工作业令》和施工负责人证到车场调度（车站车控室），经车场调度员（车站值班员）签认后办理登记手续，了解列车运行状况，方可进入轨行区施工。

4.4作业预备4.4.1调查打磨工作量。

确定打磨部位、打磨量，并标出打磨符号。

并作好记录。

4.4.2试运转打磨机，怠速和高速空载运转1-2分钟。

4.4.3打磨肥边、磨耗掉块、波磨前，使用直尺检查钢轨波磨的深度与长度，钢轨接头端轨面有无磨耗、肥边以及剥离掉块状况，确定钢轨打磨工作量。

手工打磨钢轨作业指导书1 主题内容及适用范围1.1本作业指导意见规定了手工打磨钢轨（道岔、焊缝）作业程序、项目、内容及相关标准。

1.2本作业指导意见适用于线路、道岔钢轨及焊缝使用小型打磨机进行人工打磨钢轨的作业。

2 作业目的2.1 经常保持钢轨踏面平顺，确保钢轨质量符合《高速铁路有砟轨道线路维修规则》和《铁路线路修理规则》标准。

3 作业流程图4 作业程序、项目、内容及相关标准4.1作业条件。

4.1.1 施工负责人由工长及以上人员担任。

4.1.2 利用维修天窗或施工天窗作业，车站设驻站联络员、现场设现场防护员，对讲机或有线电话联控，设置移动停车手信号防护。

4.1.3 作业人员须经培训持证上岗、掌握要领、熟练操作。

4.1.4 夜间作业必须备齐备足照明设备。

4.1.5 160Km/h以上速度级线路严禁使用手抱打磨机。

4.1.6 岔区、轨道电路区段作业需电务人员配合。

4.1.7 打磨机由两人配合作业，一人负责推动打磨机，控制打磨机的平衡及倾斜度，使砂轮能磨及缺陷部位。

另一人负责控制打磨质量及观看轨面弧度，同步控制手轮调节，确定打磨效果。

4.2 作业内容及流程。

4.2.1 作业前准备。

4.2.1.1 准备工具:仿形打磨机、轨面打磨机、道岔打磨机、角向打磨机、发电机、轨距尺、平直尺（仪）、1m钢直尺、塞尺、游标卡尺、活口扳手、石笔。

（根据需要选择使用）4.2.1.2 调查工作量。

作业前对打磨地段设备进行调查。

4.2.1.3 申报计划。

根据工作量申报打磨作业计划。

4.2.1.4 通知电务和供电部门配合。

4.2.2 班前会。

4.2.2.1 施工负责人组织职工列队点名。

4.2.2.2 出示书面《生产任务作业单》，明确作业地点、作业内容、人员分工、作业标准、工机具材料及作业时间等。

4.2.2.3 针对作业内容和作业环境，布置安全预想。

4.2.2.4 所有职工均应按规定使用劳动保护用品。

4.2.3 检查工机具，准备作业。

第一部份驾驶运行1.目的保证在驾驶作业中严格按照规程进行操作，确保行车.设备和人身安全。

2.合用范围合用于我段PGM—48钢轨打磨车。

3.运行驾驶的要求及分工4.驾驶运行程序运行前需要进行“三项设备”及ITCS检查：1、GYK自检，自检项目：信号自检、常用自检、紧急自检、键盘自检、提示音测试、并要检查GYK感应线圈安装是否牢固，车下紧急排风阀是否打开。

2、CIR出车前检查。

以上检查合格后才可检查以下项目。

4.1运行的检查工作：4.1.1检查一号车主发动机的机油油位,冷却水水位，走行和打磨液压箱油位，柴油箱油位。

4.1.2检查辅助发动机的机油油位.冷却水水位；检查安全行车备品是否齐全和完好。

4.1.3检查三号车主发动机的机油油位.冷却水水位.走行和打磨液压箱油位.柴油箱油位；检查三号车第5.6号打磨小车及工作装置的锁定是否坚固。

4.1.4检查二号车第3.4号打磨小车及工作装置锁定是否坚固，负责三号车车底铁鞋的取出；负责三号车与宿营车（或者其它车）的摘车和连接；负责拆除三号车与宿营车的电源连接线。

4.1.5检查一号车第1.2号打磨小车及工作装置锁定是否坚固，二号车的消防水系统的检查；一号车与宿营车（或者其它车）的摘车和连接；拆除一号车与宿营车的电源连接线。

4.1.6检查，验收全车。

4.2 辅助发动机的启动4.2.1 确认外接电源已拆除或者断开。

4.2.2 将发动机蓄电池开关置于接通位。

4.2.3 检查辅助发机电主控箱的开关打在“合位”。

（便于操作，已打在常“合位”）4.2.4 将起动开关打到启动位，辅助发动机启动后，观察辅助发动机控制面板上的显示是否正常。

4.2.5 确认正常后，将转换开关打到工作位（转换开关垂直向上为“工作位”，中间水平位是“隔离位”，垂直上下是“外接位”）。

4.3 一号车发动机的启动4.3.1 将发动机蓄电池开关置于接通位。

4.3.2 检查故障停机指示灯的显示是否正常。

4.3.3 怠速/运行开关置于RUN位，保持这一位置不动。

工务小型机械钢轨打磨作业指导书目次1作业条件 (2)2 人员要求 (2)3 作业料具 (2)4 配合要求 (2)5 安全风险构成 (3)6 防护要求 (3)7 作业程序 (4)8 质量标准 (4)9 其他 (4)10 作业流程图 (5)1作业条件1.1天窗点内小型机械钢轨打磨作业1.2天窗点外拧紧各部螺栓。

1.3作业时间双线：封锁时间不少于120分钟；单线：封锁时间不少于90分钟；2 人员要求2.1 岗位要求作业负责人为职务不低于线路工长的人员，作业人员经段级单位培训并考试合格人员。

2.2人员配置防护人员不少于2人，作业人员不少于2人。

3 作业料具仿形打磨机、1m钢直尺、活口扳手、丁字扳手、塞尺、防护及劳保用品。

4 配合要求车务段、电务段。

5 安全风险构成5.1违章施工作业风险5.1.1电务人员未到场配合，造成电务设备故障；5.1.2点外利用列车间隔时间作业，造成行车事故；5.1.3在自动闭塞或轨道电路地段打磨时，打磨机走行轮未绝缘，造成联电事故；5.1.4不具备放行列车条件，盲目放行列车，造成行车事故。

5.2从业人员伤害风险5.2.1操作人员未穿戴整齐并佩戴防护镜、劳保鞋等安全保护用品，造成人身伤害。

5.2.2作业时，操作人员将手脚靠近运动或旋转零件或触摸发热的消音器、缸体或散热片，造成人身伤害。

5.2.3作业中不检查砂轮片紧固情况，有崩裂未及时更换，紧固或更换时未停机，打磨中将砂轮片加压过大，造成成砂轮片破碎飞溅伤人。

5.2.4钢轨打磨时其他人员站在打磨机前方，造成人身伤害。

6 防护要求6.1线路区间作业设置驻站联络员1人，工地防护1人，关门防护2人（联络不畅根据现场需要增设中转防护）。

6.2道岔区段作业正线道岔作业：设置驻站联络员1人，工地防护1人，关门防护2人；站线道岔作业：设置驻站联络员1人，工地防护1人。

6.3站内作业正线作业：设置驻站联络员1人，工地防护1人，关门防护2人；站线作业：设置驻站联络员1人，工地防护1人。

PGM-48型钢轨打磨车施工作业指导书目次一、作业介绍 (2)二、作业流程示意图 (3)三、作业程序及标准 (4)1作业准备 (4)1.1召开交班会 (4)1.2运行至请点站等待 (4)1.3接收调度命令、进入封锁区间 (4)2开始作业 (5)2.1作业前准备 (5)2.2打磨作业 (7)2.3作业结束 (11)3返回驻地 (12)3.1返回销点车站 (12)3.2开通区间 (12)3.3返回驻地 (12)一、作业介绍适用范围：PGM-48型钢轨打磨列车适用钢轨线路打磨，用于消除钢轨病害、修复钢轨廓形。

整车布局：PGM-48型钢轨打磨列车由1号车、2号车、3号车顺序连接而成，共有2个司机室，分别位于列车两端的1号车和2号车司机室内。

作业方向：PGM-48型钢轨打磨列车运行时，以1号车的方向为正方向，以3号车的方向为反方向。

岗位分工：1.全车共有6个号位，一号位、二号位、五号位位于1号车，三号位、四号位、六号位位于2号车。

2.一号位和三号位为主操作位，二号位和四号位为副操作位，三号位和六号位主要用于机房巡视等工作。

二、作业流程示意图施工作业流程涵盖了施工前的作业准备、施工中的作业卡控、施工结束后的驻地返回等环节，具体流程如图1所示。

图1作业流程示意图三、作业程序及标准1作业准备1.1召开交班会每日施工前召开交班会，总结设备保养及故障处理情况，安排次日施工情况，交代各项安全注意事项。

1.2运行至请点站等待做好动车前的设备检查，严格操作三项设备，按照施工计划到达请点站后，等待施工调度命令。

1.3接收调度命令、进入封锁区间1.3.1接到调度命令后，及时进行调度命令的复核，调度命令如下图2所示，调度命令复核如下图3所示。

根据调度命令内容，一、三号位输入区间作业和区间返回起止里程等参数，输入完毕后前后运监数据确认。

1.3.2五、六号位撤除1、3号车防溜铁鞋。

1.3.3用对讲机和驻站防护联系，确认可以动车进入区间。

天津市地下铁道运营有限公司钢轨打磨车技术需求书车辆中心工务室钢轨打磨车技术需求书一地铁钢轨打磨需求1、钢轨打磨车广泛运用铁路、地铁的目的钢轨是一切铁路设备的载体，其质量的好坏直接关系到运行设备的运行安全和运行质量。

由于轨道长期承受运行车辆所产生的交变轮间作用力，很容易发生压溃、裂纹、磨耗、剥落等受损情况。

这些问题如果不及时消除，会导致缺损进一步发展，导致掉块、断轨的发生，影响行车的安全。

为了进一步适应地铁提速的要求，改善轮轨关系，延缓更换轨道周期，全面提高乘客的舒适度，早期的处理措施就是及时更换钢轨。

大量的钢轨“提前退役”会造成严重的能源、资源浪费。

钢轨的使用寿命主要是由滚动接触疲劳和磨耗所决定的，一方面需要保证钢轨的质量，一方面还要进行合理打磨。

钢轨打磨车可以修正轨道波浪状磨损、轮轨擦伤，进行线路钢轨的预防性维修，此外还可作轨面检查，并依据轨道原始形状对磨损的钢轨进行修复使其恢复到轮轨接触合理的状态。

2、工作条件（1）钢轨整修作业于运营结束后进行，要求设备的作业效率高，大于连续六小时作业时间。

（2）设备应满足天津地区夏季高温、冬季寒冷气候条件使用要求，可适应地铁隧道内及地面的作业环境。

海波高度：≤500m，环境温度：-15℃~40℃，工作相对湿度：85％。

3、钢轨类型及材质正线：60kg/m，高碳微矾U75V普通热轧钢轨和U71Mn钢轨车辆段：50 kg/mU71Mn钢轨（车场线），60kg/mU75V热轧钢轨（试车线、出入段线）（1）钢轨轨底坡1/40（2）正线采用无缝钢轨，车辆段采用25m钢轨（3）最小平面曲线半径300m（正线），150m（车辆段线）（4）道岔号，No.9（正线）、No.7（车辆段线）（5）轨道最大超高120mm（6）接触轨供电方式、DC750V（接触网供电方式及电压，架空接触网、DC1500V）（7）最大坡度40‰（8）最大轴重≤16t（9）最小通过曲线半径≤100m（10）线路钢轨内侧有防脱护轨（钢轨作用边离防脱护轨的距离为65mm，比钢轨面高10mm）。

铁路线路工小型机械打磨钢轨作业指导书一、劳动组织及机具材料1、劳动组织小型机械打磨钢轨作业共需4人，其中驻站及施工防护各1人。

2、机具材料（表1—17）表1—17 小型机械打磨钢轨作业机具材料序号名称单位规格数量备注1 仿型打磨机台 1 状态良好2 钢直尺把1m 13 活口扳手把 14 丁字扳手把 15 塞尺把 1二、作业程序1、准备作业（1）由养路工长用1m长直钢尺测量，认真调查好工作量，确定打磨部位及打磨量，并按公里、轨号做好记录，在轨腰上用白漆划上符号。

（2）抬平接头，并捣固坚实。

（3）检查、调整机械状态；检查防护罩、更换砂轮片。

2、基本作业（1）两人抬机上道，一人负责打磨机的推动，掌握打磨机的平衡，转动螺杆控制打磨量，使打磨机往复均匀运动；另一人负责用厚薄规（塞尺）测量、控制打磨量，防止打磨过限。

（2）打磨马鞍形接头两轨头高低差时，应先磨高的一端接头，后磨低的一端接头。

3、整理作业抬机下道，清理现场，返回工区。

三、技术标准1、打磨后轨面平顺，无明显凹陷，用1m直钢尺测量，轨面不平误差不超过0.5mm，其纵向顺坡率不大于1‰。

2、钢轨接头处有肥边，应同时打磨。

3、轨端10～15mm范围易受车轮冲击磨损，打磨时，可比其他部位稍留高一些。

四、作业安全1、在线路上焊补、打磨钢轨（不含手提砂轮打磨机）及整治接头错牙，办理封锁施工手续，设置移动停车信号防护。

2、机械操作人员应按规定穿戴劳动保护用品，作业中不碰伤手脚。

3、在自动闭塞或轨道电路地段打磨时，打磨机走行轮应绝缘。

4、钢轨打磨时，其他人员应远离打磨机前方。

5、来车时，作业人员应及时下道避车，并将作业机具、材料移出线路，放置、堆码牢固，不得侵入建筑限界。

两线间不得停留人员和放置机具、材料。

钢轨、道岔打磨车作业指导书1. 目的与要求目的：指导机械操作人员正确、安全的使用钢轨、道岔打磨车。

要求：机械操作人员熟练掌握钢轨、道岔打磨车的各项操作规程。

2. 适用范围2.1 本作业指导书规定了钢轨、道岔打磨车的作业条件、作业程序、作业要求、作业质量的控制。

2.2 本作业指导书适用于钢轨打磨车和道岔打磨车打磨作业。

3. 引用标准《铁路技术管理规程》、《铁路工务安全规则》、《铁路线路修理规则》《大型养路机械使用管理规则》。

4. 作业程序4.1 作业要求:4.1.1 作业时必须封锁线路，封锁时间应满足《修规》有关规定。

4.1.2 封锁前后不限速。

4.1.3 钢轨打磨车用于打磨区间线路、站线，道岔打磨车主要用于道岔区间打磨。

4.1.4 道岔打磨车作业时，打磨范围为道岔及其前后不小于25米线路，相邻道岔夹直线按钢轨打磨作业标准打磨。

4.1.5 影响打磨作业的设施（道口铺面、红外线探头等）需拆除，否则作为障碍物跳过。

4.1.6 道岔打磨时，交叉渡线的菱形交叉不打磨。

4.2 点名分工工班长组织作业人员点名,明确作业范围、节点时分及安全注意事项，所有人员均应按规定使用劳动保护用品。

4.3 安全预想4.3.1 上班要集中思想，做到自控、互控、他控及联控。

4.3.2 按规定要求设置好相应的防护，加强操作人员与防护员之间联系。

4.3.3 严格“天窗修”点内作业规定和动车组运行区段避车安管理规定。

4.3.4 作业前确认机械状态良好，各作业装置位置正确到位。

4.3.5 线路设备管理方负责提前清除作业地段及两侧的可燃物，在作业中做好防火措施。

4.3.6 线路设备管理方应提前处理焊接接头、翼轨、异形接头、钢轨错牙等超限处所。

4.3.7 线路设备管理方负责修复道岔打磨车打磨顶面时造成的曲股划痕。

4.4 防护设置4.4.1 现场设置随车防护员，防护人员必须经考试合格的职工担任。

上道作业前，必须指派驻站联络员并提前40分钟到达车站办理登记手续，加强与车站值班员联系，全面了解列车运行情况并及时通知现场防护员。

钢轨道岔打磨车作业指导书16.1 技术要求16.1.1 钢轨打磨车作业16.1.1.1 新轨或波磨深度不超过0.3mm时，采用预防性打磨方式，否则应采用修理性打磨方式。

16.1.1.2 预防性打磨作业遍数一般为3遍，修理打磨的作业遍数一般不少于5遍。

16.1.1.3 相连两段线路重叠打磨的区域不少于3m。

16.1.1.4 桥梁和道口须拆除护轮轨后进行打磨作业。

16.1.1.5 两组道岔间距超过150m的线路需打磨。

16.1.2 道岔打磨作业16.1.2.1 波磨深度小于0.3mm时，采用预防性打磨方式，否则应采取修理性打磨。

16.1.2.2 道岔打磨区域为岔前、后各50m。

16.1.2.3 预防性打磨的作业遍数为直股不少于10遍，修理性打磨的作业遍数为直股不少于12遍。

16.1.2.4 对岔心和岔尖，根据安全运行要求和维修养护需要确定是否打磨。

16.1.2.5 作业前应仔细调查线路，确定各区段的主要病害，制定相应的打磨方案，剔除极个别病害特别严重的部位，减少打磨遍数，降低金属切削量。

16.1.2.6 两组道岔间距不小于150m的线路需打磨，如有作业衔接点，则重叠区域不少于1.5m。

16.1.2.7 交叉渡线、翼轨高于基本轨的区域、以及由于设备构造限制妨碍打磨作业的区域不打磨，改由人工利用小型机具进行打磨。

16.1.2.8 打磨直股时已经打磨过的尖轨转辙部分，在打磨侧股时可跳过。

16.2 安全要求16.2.1 打磨作业中有异常情况时严禁立即停车，必须紧急提升和关闭打磨电机，确认轨面无擦痕后，方可停车。

对打磨机具有哪些安全要求？16.2.2 每遍作业完必须马上检查作业质量，以便确定下遍作业采用哪种模式，发现质量问题及时通知施工负责人处理16.2.3 加强防火巡视，遇火星及时扑灭，严防明火。

上海铁路局大型养路机械作业指导书钢轨铣磨作业指导书1.目的与要求1.1目的指导机械操作人员正确、安全的使用钢轨铣磨车(以下简称铣磨车）.1.2要求作业人员熟悉作业流程，执行作业标准，清楚岗位风险,熟练掌握铣磨车的各项操作规程。

2.适用范围2.1本作业指导书规定了铣磨车作业过程的安全风险控制、作业条件、作业程序及要求、应急处置.2.2本作业指导书适用于SF03-FFS型铣磨车进行线路铣磨作业，其它车型可参照本作业指导书.3.引用标准《铁路技术管理规程》、《铁路工务安全规则》、《铁路线路修理规则》、《大型养路机械使用管理规则》、《行车组织规则》、《上海铁路局营业线施工安全管理实施细则》、《上海铁路局200—250km/h客运专线分散自律调度集中行车组织办法》、《上海铁路局300—350km/h高速铁路分散自律调度集中行车组织办法》、《上海铁路局“问路式”、“指路式”调车作业办法》、《上海铁路局营业线施工、检修作业驻站安全防护办法》、《行车运行速度160km/h及以上区段作业人员安全防护措施(暂行）》、《上海铁路局300—350km/h客运专线劳动安全管理办法（暂行）》、《上海铁路局电气化铁路安全实施细则》。

4.安全风险提示及控制（见表1)表作业安全风险提示及控制5.防护要求5.1铣磨施工设现场临时防护员，由机长或由机长指派的机组人员负责。

临时防护员必须经过段防护员岗位培训并考试合格,取得防护员上岗证。

5.2在两线间收、放作业装置或遇大机故障需在两线间抢修，必须“先防护，再进入”。

机组人员进入两线间必须先向机长报告，得到准许后方可进入。

5.3驻站联络员应确认施工主体单位按规定设置好防护,并及时预报、确报邻线来车信息。

6.作业条件6.1钢轨铣磨施工时,必须封锁线路。

6.2作业地段的曲线超高≤150mm；曲线半径≥180m。

6.3不适于在道岔上作业.6.4影响铣磨车的电务导线、红外线测温仪、报警器等各类轨边设备需提前做好捆扎、拆除处理,否则都予以跳开不作业。

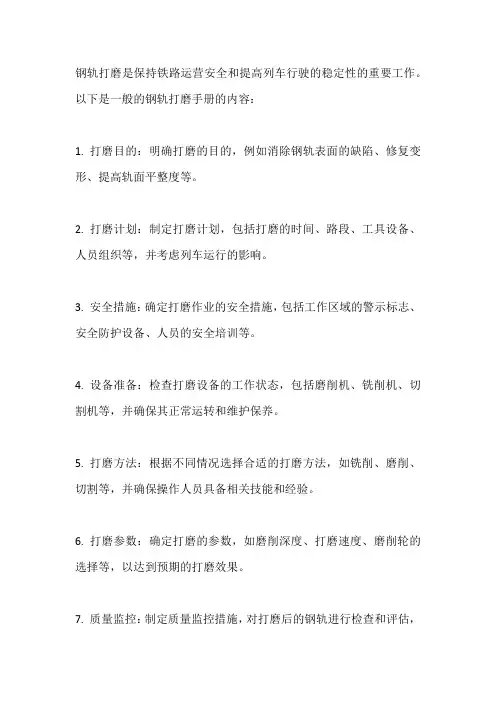

钢轨打磨是保持铁路运营安全和提高列车行驶的稳定性的重要工作。

以下是一般的钢轨打磨手册的内容：
1. 打磨目的：明确打磨的目的，例如消除钢轨表面的缺陷、修复变形、提高轨面平整度等。

2. 打磨计划：制定打磨计划，包括打磨的时间、路段、工具设备、人员组织等，并考虑列车运行的影响。

3. 安全措施：确定打磨作业的安全措施，包括工作区域的警示标志、安全防护设备、人员的安全培训等。

4. 设备准备：检查打磨设备的工作状态，包括磨削机、铣削机、切割机等，并确保其正常运转和维护保养。

5. 打磨方法：根据不同情况选择合适的打磨方法，如铣削、磨削、切割等，并确保操作人员具备相关技能和经验。

6. 打磨参数：确定打磨的参数，如磨削深度、打磨速度、磨削轮的选择等，以达到预期的打磨效果。

7. 质量监控：制定质量监控措施，对打磨后的钢轨进行检查和评估，
确保打磨质量符合要求。

8. 记录和报告：记录打磨工作的相关信息，包括打磨时间、地点、方法、参数等，并编制打磨报告，供后续参考和分析。

9. 维护保养：完成打磨后，需要对打磨设备进行维护保养，包括清洁、润滑、更换磨削工具等，以保持设备的正常工作状态。

10. 定期检查：设立定期检查制度，对打磨后的钢轨进行跟踪观察和检查，及时发现和处理问题。

需要注意的是，具体的钢轨打磨手册可能会因不同的铁路运营管理规定而有所差异。

在实际操作中，请遵循相关的规章制度和操作指南，并确保操作人员具备相应的技术知识和经验。

PGM-48钢轨打磨车作业指导书第一部分驾驶运行1.目的保证在驾驶作业中严格按照规程进行操作，确保行车.设备和人身安全。

2.适用范围适用于我段PGM—48钢轨打磨车。

3.运行驾驶的要求及分工大型养路机械的操作者必须经考试合格，持有大型养路机械司机证方准进行操作，学员司机只有在正司机的指导下方能驾驶运行。

岗位分工是：一号位.二号位和五号位在主控制车司机室；三号位和四号位在被控制车司机室；六号位（司机长）在操纵驾驶运行的司机室。

4.驾驶运行程序运行前需要进行“三项设备”及ITCS检查：1、GYK自检，自检项目：信号自检、常用自检、紧急自检、键盘自检、提示音测试、并要检查GYK感应线圈安装是否牢固，车下紧急排风阀是否打开。

2、CIR出车前检查。

以上检查合格后才可检查以下项目。

4.1运行的检查工作：4.1.1检查一号车主发动机的机油油位,冷却水水位，走行和打磨液压箱油位，柴油箱油位。

4.1.2检查辅助发动机的机油油位.冷却水水位；检查安全行车备品是否齐全和完好。

4.1.3检查三号车主发动机的机油油位.冷却水水位.走行和打磨液压箱油位.柴油箱油位；检查三号车第5.6号打磨小车及工作装置的锁定是否牢固。

4.1.4检查二号车第3.4号打磨小车及工作装置锁定是否牢固，负责三号车车底铁鞋的取出；负责三号车与宿营车（或其它车）的摘车和连接；负责拆除三号车与宿营车的电源连接线。

4.1.5检查一号车第1.2号打磨小车及工作装置锁定是否牢固，二号车的消防水系统的检查；一号车与宿营车（或其它车）的摘车和连接；拆除一号车与宿营车的电源连接线。

4.1.6检查，验收全车。

4.2 辅助发动机的启动4.2.1 确认外接电源已拆除或断开。

4.2.2 将发动机蓄电池开关置于接通位。

4.2.3 检查辅助发电机主控箱的开关打在“合位”。

（便于操作，已打在常“合位”）4.2.4 将起动开关打到启动位，辅助发动机启动后，观察辅助发动机控制面板上的显示是否正常。

GMC-96B型钢轨打磨车运行作业指导书目次一、运行流程示意图 (2)二、运行前的准备工作 (3)1上车前的准备工作 (3)1.1接受运行任务 (3)1.2上车准备 (3)1.3进行值勤前的检查 (3)2动车前的检查 (3)3启机前的检查 (4)三、运行中的安全卡控 (5)1GYK、CIR操作 (5)2制动机试验 (6)3防溜撤除 (6)4调车作业、区间运行 (6)5运行中的注意事项 (7)四、返回驻地 (8)1防溜设置 (8)2关闭设备 (8)一、运行流程示意图大机流程涵盖了运行前的作业准备、运行中的卡控、运行结束后的驻地返回等环节，具体流程如图1所示。

图1作业流程示意图二、运行前的准备工作1上车前的准备工作1.1接受运行任务驻站防护先到车站确认无车接近后通知作业负责人，由作业负责人带领工区人员上作业车。

1.2上车准备严格遵守三集一规定制度，穿戴好工作服、劳保用品、携带夜间照明设备。

1.3进行值勤前的检查检查安全备品是否齐全，有效、夜间照明设备、检修工具、三项设备是否完好等。

2动车前的检查动车前检查的标准如下：1.驾驶室前后方，上下灯（车顶警灯、大灯、作业灯、标志灯、走廊灯）、雨刷、摄像头、风喇叭等，应完好无损坏。

2.车钩润滑良好，车钩三态及其连接装置状态良好，连接处各连接螺栓牢固可靠无松动。

3.车辆转向架、基础制动部分应状况良好，闸瓦间隙、闸瓦磨耗应符合要求。

4.安全锁定装置锁定到位。

5.制动系统各风缸、阀块、及其管路无漏风现象。

6.车上消防水系统应状态良好，水箱水位充足，水泵开启正常，消防水管水盘无破损。

干粉灭火器储存罐压力指示正常，各触发器安全销及保护罩锁定良好。

3启机前的检查启机前检查的标准如下：1.检查A车发动机、空压机、液力传动箱的状态，看是否达到运行条件。

该步骤的示意图如图2所示。

图2A车重点检查项点2.检查确认G3、G2、G1主发电机状况并设定在远程控制，打开A车启动和充电电瓶开关，检查两台柴油机状况，检查G4/G5辅助发电机状况并设定在远程控制，完毕后报告一号位。

版本号：1.0 GMC-96x型钢轨打磨列车牵引动车技术手册1.整车简介1.1.概述GMC-96X型钢轨打磨列车牵引动车位于整列打磨车的中间为打磨列车提供区间高速运行和打磨作业的牵引动力，采用液力传动，无级变速；整车安装有两套动力传动装置，每套动力传动装置可以独立工作，也可以共同工作。

走行部采用三轴焊接构架式转向架，安装有带闸瓦间隙自动调节器的独立单元制动器,车轴轴承箱采用拉杆定位方式。

主要技术特点：整列打磨车由5节车组成，第1节和第5节为打磨控制车，第2节和第4节为打磨工作车，本车为打磨动力车，位于整列车的中间（第3节），为打磨列车高速和低速作业走行提供动力。

走行部采用两台三轴转向架，转向架设计最高运行速度120km/h。

牵引打磨列车运行速度达到100km/h。

采用液力、液压传动方式。

设高速运行和低速作业运行两种工况。

低速作业走行为恒低速控制，控制速度范围为3～24km/h,控制精度为±1.5km/h。

能实现双向运行和双向打磨作业。

设有两套动力传动装置，每套动力传动装置可以独立工作，也可以共同工作。

基础制动为带闸瓦间隙自动调节器的独立单元制动器。

最高自运行速度100km/h,联挂运行速度为120km/h。

通过最小曲线半径150m。

车轮直径840mm。

设置有容积为8000L燃油箱。

限界符合GB146.1-1983 标准轨距机车车辆限界。

1.2.主要技术参数1.2.1.适用环境环境温度 -10℃～+50℃1GMC-96x型钢轨打磨列车牵引动车技术手册 版本号：1.02 海拔高度 2000m（海拔超过3000m需调整发动机功率） 能承受风、砂、雨、雪的侵袭1.2.2.整车技术参数外形尺寸(长×宽×高) 24480mm×2940mm×4670mm轨距 1435mm车轮直径 840mm轴距 1880-1880mm车辆定距 16000mm传动形式 液力、液压传动最高运行速度 100km/h联挂速度 120km/h通过最小曲线半径 150m作业的最小曲线半径 180m制动方式 空气制动104空气制动机轴重 ≤23t整备重量 120t车钩中心线高度(距轨面) 880mm±10mm限界 符合GB146.1-1983标准轨距机车车辆限界1.3.主要结构牵引动车主要由动力传动系统（包括发动机、传动箱、转向架、齿轮箱、冷却系统等）、车架车体、钩缓装置、液压系统、制动系统、电气系统等组成。

钢轨、辙叉打磨作业指导书1.学习目标作业人员要熟练掌握钢轨、辙叉打磨作业的操作要领,能够保持钢轨、辙叉踏面平顺，预防钢轨接头病害,保持叉心轮缘槽和护轨轮缘槽间隔尺寸。

2.引用标准《铁路技术管理规程》、《铁路线路修理规则》.《铁路工务安全规则》.《既有线提速200~250 km/h线桥设备维修规则》、《电气化铁路有关人员电气安全规则》、《铁路营业线施工安全管理办法》(铁运[2012]280)。

3.工具材料打磨机、轨距尺、1 m直钢尺、150 mm直钢尺、塞尺、活口扳手、工具锤、砂轮片、石笔、各种油脂等。

4.作业程序4.1 点名分工工班长组织职工列队点名,明确作业分工项目、内容及时间,所有职工均应按规定使用劳动保护用品。

4.2安全预想上道前检查打磨机砂轮片是否完好,有无裂纹痕迹,砂轮片安装应牢固,螺栓无松动、失效,防护罩完好。

磨轨时,铁屑能飞溅到的地方严禁站人，距打磨机砂轮前方30 m内,禁止人员站立或走动，以免砂轮碎裂飞出伤人。

作业人员应佩戴护目镜和手套。

正确使用打磨机,打磨量控制要适度,推动动作要平稳、均匀,以免动作过猛造成砂轮片碎裂。

刚打磨过的地方不得用手直接触摸,以防烫伤。

使用燃油发动机的打磨机在加油时必须停机,避开明火,严禁吸烟,加油后及时上紧油箱盖。

若打磨机发生故障，应迅速关机,摇起砂轮下道检查,严禁在线路上修理。

在电气化区段作业时,必须保证电气化及信号装置的连接线正常。

如需临时拆除时,应由设备管理单位配合,采取相应的安全措施后方准开工。

4.3工(机)具检查由机手检查工(机)具的安全性能,禁止工(机)具带病上道作业。

使用的工(机)具必须按照要求用反光漆(膜)进行编号,以防止侵人限界或遗留在线路上。

4.4设置防护驻站联络员提前40min到达车站办理登记手续，了解列车运行情况,及时通知现场防护员;现场防护员根据要求准备好防护标牌,按要求设置防护。

现场防护员(联系困难地段增加中间联络员)接到驻站防护员通知后,会同作业负责人,组织所有作业人员在就近安全通道或在路肩，上行走至作业地点附近的安全地带。
