多传感器数据融合多传感器数据融合是一个新兴的研究领域，是针对一个系统使用多种传感器这一特定问题而展开的一种关于数据处理的研究。
多传感器数据融合技术是近几年来发展起来的一门实践性较强的应用技术，是多学科交叉的新技术，涉及到信号处理、概率统计、信息论、模式识别、人工智能、模糊数学等理论。
近年来，多传感器数据融合技术无论在军事还是民事领域的应用都极为广泛。
多传感器融合技术已成为军事、工业和高技术开发等多方面关心的问题。
这一技术广泛应用于C3I系统、复杂工业过程控制、机器人、自动目标识别、交通管制、惯性导航、海洋监视和管理、农业、遥感、医疗诊断、图像处理、模式识别等领域。
实践证明：与单传感器系统相比，运用多传感器数据融合技术在解决探测、跟踪和目标识别等问题方面，能够增强系统生存能力，提高整个系统的可靠性和鲁棒性，增强数据的可信度，并提高精度，扩展整个系统的时间、空间覆盖率，增加系统的实时性和信息利用率等。
1 基本概念及融合原理1．1 多传感器数据融合概念数据融合又称作信息融合或多传感器数据融合，对数据融合还很难给出一个统一、全面的定义。
随着数据融合和计算机应用技术的发展，根据国内外研究成果，多传感器数据融合比较确切的定义可概括为：充分利用不同时间与空间的多传感器数据资源，采用计算机技术对按时间序列获得的多传感器观测数据，在一定准则下进行分析、综合、支配和使用，获得对被测对象的一致性解释与描述，进而实现相应的决策和估计，使系统获得比它的各组成部分更充分的信息。
1．2 多传感器数据融合原理多传感器数据融合技术的基本原理就像人脑综合处理信息一样，充分利用多个传感器资源，通过对多传感器及其观测信息的合理支配和使用，把多传感器在空间或时间上冗余或互补信息依据某种准则来进行组合，以获得被测对象的一致性解释或描述。
具体地说，多传感器数据融合原理如下：（1）N个不同类型的传感器（有源或无源的）收集观测目标的数据；（2）对传感器的输出数据（离散的或连续的时间函数数据、输出矢量、成像数据或一个直接的属性说明）进行特征提取的变换，提取代表观测数据的特征矢量Yi；（3）对特征矢量Yi进行模式识别处理（如，聚类算法、自适应神经网络或其他能将特征矢量Yi变换成目标属性判决的统计模式识别法等）完成各传感器关于目标的说明；（4）将各传感器关于目标的说明数据按同一目标进行分组，即关联；（5）利用融合算法将每一目标各传感器数据进行合成，得到该目标的一致性解释与描述。

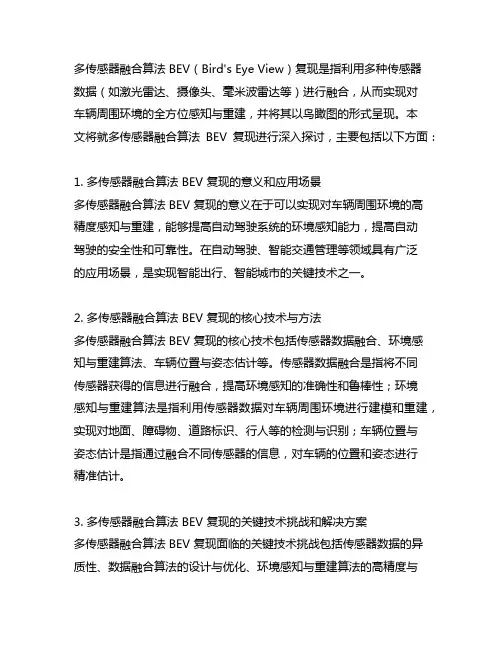

多传感器融合算法 BEV（Bird's Eye View）复现是指利用多种传感器数据（如激光雷达、摄像头、毫米波雷达等）进行融合，从而实现对车辆周围环境的全方位感知与重建，并将其以鸟瞰图的形式呈现。
本文将就多传感器融合算法BEV 复现进行深入探讨，主要包括以下方面：1. 多传感器融合算法 BEV 复现的意义和应用场景多传感器融合算法 BEV 复现的意义在于可以实现对车辆周围环境的高精度感知与重建，能够提高自动驾驶系统的环境感知能力，提高自动驾驶的安全性和可靠性。
在自动驾驶、智能交通管理等领域具有广泛的应用场景，是实现智能出行、智能城市的关键技术之一。
2. 多传感器融合算法 BEV 复现的核心技术与方法多传感器融合算法 BEV 复现的核心技术包括传感器数据融合、环境感知与重建算法、车辆位置与姿态估计等。
传感器数据融合是指将不同传感器获得的信息进行融合，提高环境感知的准确性和鲁棒性；环境感知与重建算法是指利用传感器数据对车辆周围环境进行建模和重建，实现对地面、障碍物、道路标识、行人等的检测与识别；车辆位置与姿态估计是指通过融合不同传感器的信息，对车辆的位置和姿态进行精准估计。
3. 多传感器融合算法 BEV 复现的关键技术挑战和解决方案多传感器融合算法 BEV 复现面临的关键技术挑战包括传感器数据的异质性、数据融合算法的设计与优化、环境感知与重建算法的高精度与实时性要求、车辆位置与姿态估计的精准性与稳定性等。
针对这些挑战，可以采取利用深度学习进行传感器数据融合、优化环境感知与重建算法的深度神经网络设计、利用激光雷达 SLAM 技术进行车辆位置与姿态估计等技术解决方案。
4. 多传感器融合算法 BEV 复现的实验与评估方法多传感器融合算法 BEV 复现的实验与评估方法包括仿真实验与实际场景实验。
在仿真实验中，可以利用车辆动态模型和环境场景模拟器进行算法的性能评估；在实际场景实验中，可以利用自动驾驶测试车辆和各种传感器设备进行算法的实际效果评估。
多传感器数据融合常用的算法
多传感器数据融合常用的算法有很多，以下是一些常见的算法：
1. 卡尔曼滤波：一种基于最小均方误差准则的线性最优估计方法，适用于动态系统的状态估计。
2. 扩展卡尔曼滤波：对非线性系统进行线性化处理，然后应用卡尔曼滤波算法。
3. 粒子滤波：一种基于蒙特卡罗方法的非线性滤波算法，通过粒子采样和重采样来估计系统状态。
4. 模糊逻辑算法：利用模糊规则和模糊推理来处理不确定性和模糊性的数据。
5. D-S 证据理论：用于处理不确定性和多源信息融合的算法。
6. 支持向量机：一种监督学习算法，可用于分类或回归问题，常用于多传感器数据的特征提取和分类。
7. 人工神经网络：通过模拟神经系统的结构和功能，对多传感器数据进行学习和预测。
8. 贝叶斯网络：基于概率论和图论的方法，用于表示变量之间的概率关系和推理。
9. 小波变换：用于多传感器数据的时频分析和特征提取。
10. 主成分分析：一种数据降维和特征提取的方法，可减少数据维度并突出主要特征。
选择合适的多传感器数据融合算法取决于具体应用的需求、传感器数
据的特点和系统的约束条件等。
在实际应用中，通常需要根据具体情况选择和组合多种算法，以达到最优的融合效果。
同时，数据预处理、特征选择和模型评估等步骤也是多传感器数据融合过程中的重要环节。

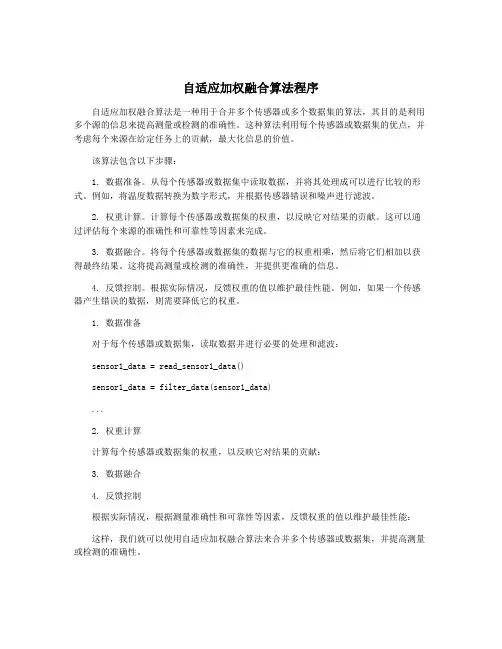

自适应加权融合算法程序
自适应加权融合算法是一种用于合并多个传感器或多个数据集的算法，其目的是利用多个源的信息来提高测量或检测的准确性。
这种算法利用每个传感器或数据集的优点，并考虑每个来源在给定任务上的贡献，最大化信息的价值。
该算法包含以下步骤：
1. 数据准备。
从每个传感器或数据集中读取数据，并将其处理成可以进行比较的形式。
例如，将温度数据转换为数字形式，并根据传感器错误和噪声进行滤波。
2. 权重计算。
计算每个传感器或数据集的权重，以反映它对结果的贡献。
这可以通过评估每个来源的准确性和可靠性等因素来完成。
3. 数据融合。
将每个传感器或数据集的数据与它的权重相乘，然后将它们相加以获得最终结果。
这将提高测量或检测的准确性，并提供更准确的信息。
4. 反馈控制。
根据实际情况，反馈权重的值以维护最佳性能。
例如，如果一个传感器产生错误的数据，则需要降低它的权重。
1. 数据准备
对于每个传感器或数据集，读取数据并进行必要的处理和滤波：
sensor1_data = read_sensor1_data()
sensor1_data = filter_data(sensor1_data)
...
2. 权重计算
计算每个传感器或数据集的权重，以反映它对结果的贡献：
3. 数据融合
4. 反馈控制
根据实际情况，根据测量准确性和可靠性等因素，反馈权重的值以维护最佳性能：
这样，我们就可以使用自适应加权融合算法来合并多个传感器或数据集，并提高测量或检测的准确性。

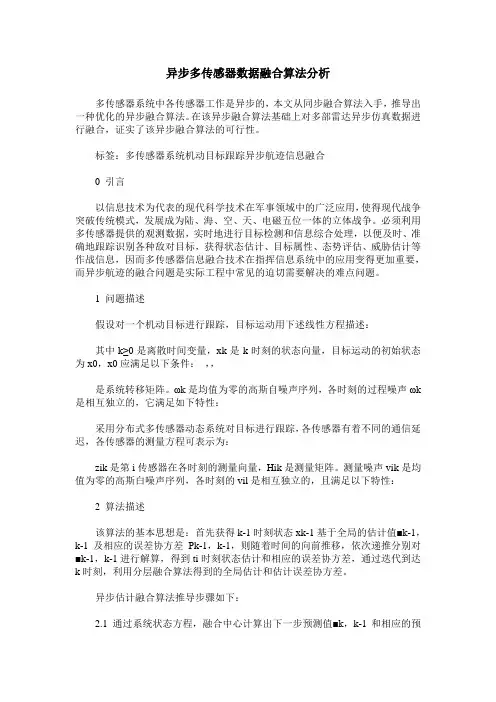

异步多传感器数据融合算法分析多传感器系统中各传感器工作是异步的，本文从同步融合算法入手，推导出一种优化的异步融合算法。
在该异步融合算法基础上对多部雷达异步仿真数据进行融合，证实了该异步融合算法的可行性。
标签：多传感器系统机动目标跟踪异步航迹信息融合0 引言以信息技术为代表的现代科学技术在军事领域中的广泛应用，使得现代战争突破传统模式，发展成为陆、海、空、天、电磁五位一体的立体战争。
必须利用多传感器提供的观测数据，实时地进行目标检测和信息综合处理，以便及时、准确地跟踪识别各种敌对目标，获得状态估计、目标属性、态势评估、威胁估计等作战信息，因而多传感器信息融合技术在指挥信息系统中的应用变得更加重要，而异步航迹的融合问题是实际工程中常见的迫切需要解决的难点问题。
1 问题描述假设对一个机动目标进行跟踪，目标运动用下述线性方程描述：其中k≥0是离散时间变量，xk是k时刻的状态向量，目标运动的初始状态为x0，x0应满足以下条件：，，是系统转移矩阵。
ωk是均值为零的高斯自噪声序列，各时刻的过程噪声ωk 是相互独立的，它满足如下特性：采用分布式多传感器动态系统对目标进行跟踪，各传感器有着不同的通信延迟，各传感器的测量方程可表示为：zik是第i传感器在各时刻的测量向量，Hik是测量矩阵。
测量噪声vik是均值为零的高斯白噪声序列，各时刻的vil是相互独立的，且满足以下特性：2 算法描述该算法的基本思想是：首先获得k-1时刻状态xk-1基于全局的估计值■k-1，k-1及相应的误差协方差Pk-1，k-1，则随着时间的向前推移，依次递推分别对■k-1，k-1进行解算，得到ti时刻状态估计和相应的误差协方差，通过迭代到达k时刻，利用分层融合算法得到的全局估计和估计误差协方差。
异步估计融合算法推导步骤如下：2.1 通过系统状态方程，融合中心计算出下一步预测值■k，k-1和相应的预测误差协方差阵Pk，k-1。
2.2 在ti时刻采样，融合中心将得到各传感器节点的测量信息代入到求解■k-1，k-1式中，得到相应时刻的状态估计和误差协方差。

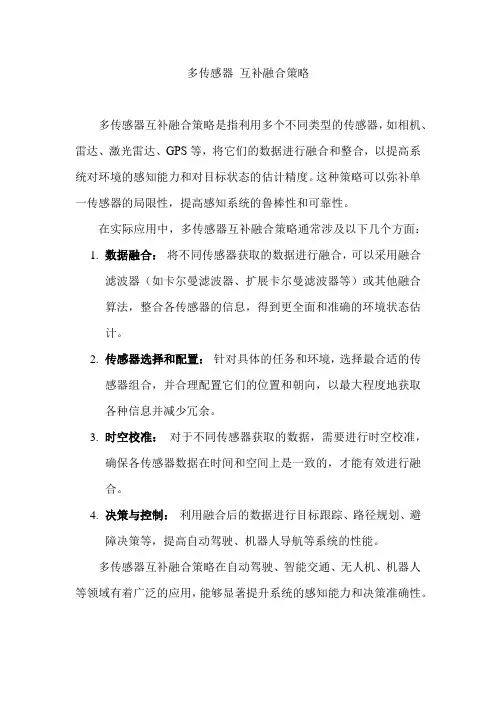

多传感器互补融合策略
多传感器互补融合策略是指利用多个不同类型的传感器，如相机、雷达、激光雷达、GPS等，将它们的数据进行融合和整合，以提高系统对环境的感知能力和对目标状态的估计精度。
这种策略可以弥补单一传感器的局限性，提高感知系统的鲁棒性和可靠性。
在实际应用中，多传感器互补融合策略通常涉及以下几个方面：
1.数据融合：将不同传感器获取的数据进行融合，可以采用融合
滤波器（如卡尔曼滤波器、扩展卡尔曼滤波器等）或其他融合
算法，整合各传感器的信息，得到更全面和准确的环境状态估
计。
2.传感器选择和配置：针对具体的任务和环境，选择最合适的传
感器组合，并合理配置它们的位置和朝向，以最大程度地获取
各种信息并减少冗余。
3.时空校准：对于不同传感器获取的数据，需要进行时空校准，
确保各传感器数据在时间和空间上是一致的，才能有效进行融
合。
4.决策与控制：利用融合后的数据进行目标跟踪、路径规划、避
障决策等，提高自动驾驶、机器人导航等系统的性能。
多传感器互补融合策略在自动驾驶、智能交通、无人机、机器人等领域有着广泛的应用，能够显著提升系统的感知能力和决策准确性。
一、背景介绍：多传感器数据融合是一种信号处理、辨识方法，可以与神经网络、小波变换、kalman 滤波技术结合进一步得到研究需要的更纯净的有用信号。
多传感器数据融合涉及到多方面的理论和技术，如信号处理、估计理论、不确定性理论、最优化理论、模式识别、神经网络和人工智能等。
多传感器数据融合比较确切的定义可概括为：充分利用不同时间与空间的多传感器数据资源，采用计算机技术对按时间序列获得的多传感器观测数据，在一定准则下进行分析、综合、支配和使用，获得对被测对象的一致性解释与描述，进而实现相应的决策和估计，使系统获得比它的各组成部分更充分的信息。
多传感器信息融合技术通过对多个传感器获得的信息进行协调、组合、互补来克服单个传感器的不确定和局限性，并提高系统的有效性能，进而得出比单一传感器测量值更为精确的结果。
数据融合就是将来自多个传感器或多源的信息在一定准则下加以自动分析、综合以完成所需的决策和估计任务而进行的信息处理过程。
当系统中单个传感器不能提供足够的准确度和可靠性时就采用多传感器数据融合。
数据融合技术扩展了时空覆盖范围，改善了系统的可靠性，对目标或事件的确认增加了可信度，减少了信息的模糊性，这是任何单个传感器做不到的。
实践证明：与单传感器系统相比，运用多传感器数据融合技术在解决探测、跟踪和目标识别等问题方面，能够增强系统生存能力，提高整个系统的可靠性和鲁棒性，增强数据的可信度，并提高精度，扩展整个系统的时间、空间覆盖率，增加系统的实时性和信息利用率等。
信号级融合方法最简单、最直观方法是加权平均法，该方法将一组传感器提供的冗余信息进行加权平均，结果作为融合值，该方法是一种直接对数据源进行操作的方法。
卡尔曼滤波主要用于融合低层次实时动态多传感器冗余数据。
该方法用测量模型的统计特性递推，决定统计意义下的最优融合和数据估计。
多传感器数据融合虽然未形成完整的理论体系和有效的融合算法，但在不少应用领域根据各自的具体应用背景，已经提出了许多成熟并且有效的融合方法。
一、背景介绍：多传感器数据融合是一种信号处理、辨识方法，可以与神经网络、小波变换、kalman 滤波技术结合进一步得到研究需要的更纯净的有用信号。
多传感器数据融合涉及到多方面的理论和技术，如信号处理、估计理论、不确定性理论、最优化理论、模式识别、神经网络和人工智能等。
多传感器数据融合比较确切的定义可概括为：充分利用不同时间与空间的多传感器数据资源，采用计算机技术对按时间序列获得的多传感器观测数据，在一定准则下进行分析、综合、支配和使用，获得对被测对象的一致性解释与描述，进而实现相应的决策和估计，使系统获得比它的各组成部分更充分的信息。
多传感器信息融合技术通过对多个传感器获得的信息进行协调、组合、互补来克服单个传感器的不确定和局限性，并提高系统的有效性能，进而得出比单一传感器测量值更为精确的结果。
数据融合就是将来自多个传感器或多源的信息在一定准则下加以自动分析、综合以完成所需的决策和估计任务而进行的信息处理过程。
当系统中单个传感器不能提供足够的准确度和可靠性时就采用多传感器数据融合。
数据融合技术扩展了时空覆盖范围，改善了系统的可靠性，对目标或事件的确认增加了可信度，减少了信息的模糊性，这是任何单个传感器做不到的。
实践证明：与单传感器系统相比，运用多传感器数据融合技术在解决探测、跟踪和目标识别等问题方面，能够增强系统生存能力，提高整个系统的可靠性和鲁棒性，增强数据的可信度，并提高精度，扩展整个系统的时间、空间覆盖率，增加系统的实时性和信息利用率等。
信号级融合方法最简单、最直观方法是加权平均法，该方法将一组传感器提供的冗余信息进行加权平均，结果作为融合值，该方法是一种直接对数据源进行操作的方法。
卡尔曼滤波主要用于融合低层次实时动态多传感器冗余数据。
该方法用测量模型的统计特性递推，决定统计意义下的最优融合和数据估计。
多传感器数据融合虽然未形成完整的理论体系和有效的融合算法，但在不少应用领域根据各自的具体应用背景，已经提出了许多成熟并且有效的融合方法。
多传感器数据融合的常用方法基本上可概括为随机和人工智能两大类，随机类方法有加权平均法、卡尔曼滤波法、多贝叶斯估计法、产生式规则等;而人工智能类则有模糊逻辑理论、神经网络、粗集理论、专家系统等。
可以预见，神经网络和人工智能等新概念、新技术在多传感器数据融合中将起到越来越重要的作用。
数据融合存在的问题(1)尚未建立统一的融合理论和有效广义融合模型及算法；(2)对数据融合的具体方法的研究尚处于初步阶段；(3)还没有很好解决融合系统中的容错性或鲁棒性问题；(4)关联的二义性是数据融合中的主要障碍；(5)数据融合系统的设计还存在许多实际问题。
二、算法介绍：2.1多传感器数据自适应加权融合估计算法：设有n 个传感器对某一对象进行测量，如图1 所示，对于不同的传感器都有各自不同的加权因子，我们的思想是在总均方误差最小这一最优条件下，根据各个传感器所得到的测量值以自适应的方式寻找各个传感器所对应的最优加权因子，使融合后的X值达到最优。
最优加权因子及所对应的均方误差：(多传感器方法的理论依据：设n 个传感器的方差分别为σ21，σ22，…，σ2n ；所要估计的真值为X ，各传感器的测量值分别为X 1，X 2，…，X n ，它们彼此互相独立，并且是X 的无偏估计；各传感器的加权因子分别为W 1，W 2 ，…，W n ，则融合后的X 值和加权因子满足以下两式： 11,1n npppp p X W X W====∑∑总均方误差为()()()22211,12n n p p p q p q p p q E W X X W W X X X X σ===⎡⎤=-+--⎢⎥⎣⎦∑∑因为X 1 ，X 2 ，… ，X n 彼此独立，并且为X 的无偏估计，所以E[ (X-Xp)(X-Xq)] =0，(p ≠q;p =1 ，2 ，…，n;q =1 ，2 ，…，n)，故σ2可写成()2222211n n p p p p p p E W X X W σσ==⎡⎤=-=⎢⎥⎣⎦∑∑从式可以看出，总均方误差σ2 是关于各加权因子的多元二次函数，因此σ2 必然存在最小值。
该最小值的求取是加权因子W1，W2，…，Wn 满足式约束条件的多元函数极值求取。
根据多元函数求极值理论，可求出总均方误差最小时所对应的加权因子：()*22111/1,2,,n pp SWi i W p n σσ=⎛⎫== ⎪⎝⎭∑此时对应的最小均方误差为：2min2111/np pσσ==∑以上是根据各个传感器在某一时刻的测量值而进行的估计，当估计真值X 为常量时，则 可根据各个传感器历史数据的均值来进行估计。
设()()()111,2,,kp p i X k X i p n k ===∑此时估计值为()1ˆnp pp X W X k ==∑ 总均方误差为()()()()()()()222211,1ˆ2n n p p p q p q p p q p qE X X E W X X k W W X X k X X k σ===≠⎡⎤⎡⎤=-=-+--⎢⎥⎢⎥⎣⎦⎣⎦∑∑同理，因为X1，X2，…，X n 为X 的无偏估计，所以 X 1(k)，X 2(k)，… ，X n(k)也一定是X 的无偏估计，故()()22222111n n p p p p p p E W X X k W k σσ==⎡⎤=-=⎢⎥⎣⎦∑∑自适应加权融合估计算法的线性无偏最小方差性1)线性估计由式可以看出，融合后的估计是各传感器测量值或测量值样本均值的线性函数。
2)无偏估计因为Xp(p =1，2，…，n)为X 的无偏估计，即E[X-Xp] =0(p =1，2 … ，n)，所以可得()11ˆ0n np p p p p p E X X E W X X W E X X ==⎡⎤-=-=-=⎢⎥⎣⎦∑∑，X 为无偏估计。
同理，由于Xp(p =1，2 …，n)为X 的无偏估计，所以 Xp(k)也一定是X 的无偏估计。
()()()110n np p p p p p E W X X k W E X X k ==⎡⎤-=-=⎢⎥⎣⎦∑∑ 最小均方误差估计在推导过程中，是以均方误差最小做为最优条件，因而该估计算法的均方误差一定是最的。
为了进一步说明这一点，我们用所得的均方误差σ2Lmin 与用单个传感器均值做估计和用多传感器均值平均做估计的均方误差相比较。
我们用n 个传感器中方差最小的传感器L 做均值估计，设传感器L 的方差σ2Lmin 为测量数据的个数为k ，则222minmin211/,1/n LL p p k k σσσσ=⎛⎫== ⎪ ⎪⎝⎭∑所以22min 221min 111n L L p p p Lσσσσ=≠=+>∑下面我们讨论与用多个传感器均值平均做估计均方误差相比较的情况。
所谓用多个传感器均值平均做估计是用n 个传感器测量数据的样本平均再做均值处理而得到的估计，即()11ˆnpp X X k n ==∑此时均方误差为 ()()()()()2222211,112ˆˆnnpp q p p q p q E X X E X X k E X X k E X X k nnσ===≠⎡⎤⎡⎤=-=-+--⎣⎦⎣⎦∑∑同理，Xp(k)一定为X 的无偏估计，可得()()222221111ˆnn pp p p E X X k nn k σσ===-=∑∑则 222211min ˆ111n n p p p p n n σσσσ==⎛⎫⎛⎫= ⎪ ⎪ ⎪⎝⎭⎝⎭∑∑若我们事先已经将各个传感器的方差进行排序，且不妨设 222120nσσσ<≤≤≤，则根据契比雪夫不等式得22221min ˆ111n p p pn σσσσ=≥=∑各传感器方差σp 2 的求取从以上分析可以看出，最佳加权因子W p *决定各个传感器的方差σp 2。
一般不是已知的，我们可根据各个传感器所提供的测量值，依据相应的算法，将它们求出。
设有任意两个不同的传感器p 、q ，其测量值分别为X p 、X q ，所对应观测误差分别为V p 、V q ，即;p p q q X X V X X V =+=+，其中，V p 、V q 为零均值平稳噪声，则传感器p 方差22p p E V σ⎡⎤=⎣⎦，因为V p 、V q 互不相关，与X 也不相关，所以X p 、X q 的互协方差函数Rpq 满足2pq p q R E X X E X ⎡⎤⎡⎤==⎣⎦⎣⎦，X p 的自互协方差函数Rpp 满足22pp p p p R E X X E X E V ⎡⎤==+⎣⎦作差得22p p pp pq E V R R σ⎡⎤==-⎣⎦对于R pp 、R pq 的求取，可由其时间域估计值得出。
设传感器测量数据的个数为k ，R pp 的时间域估计值为R pp (k)，R pq 的时间域估计值为R pq (k)，则()()()()()()11111k pp p p pp p p i k R k X i X i R k X k X k k k k=-==-+∑()()()111pq pq p q k R R k X k X k k k-=-+ 如用传感器q(q ≠ p ;q =1，2，…，n)与传感器p 做相关运算，则可以得到R pq (k)(q ≠p ；q =1，2，…，n)值。
因而对于R pq 可进一步用R pq (k)的均值R p (k)来做为它的估计，即()()111npq p pq q q pR R k R k n =≠==-∑ 由此，我们依靠各个传感器的测量值求出了R pp 与R pq 的时间域的估计值，从而可估计出各个传感器的方差。
2.2基于最小二乘原理的多传感器加权融合算法以存在随机扰动环境中的不同参数多传感器为研究对象，基于最小二乘原理，提出了一种加权融合算法，推导出各传感器的权系数与测量方差的关系。
并且根据测量信息，提出了一种方差估计学习算法，实现对各传感器测量方差的估计，从而对各传感器的权值进行合理的分配。
该算法简单，能快速、准确的估计出待测物理量的状态信息。
同种类型不同参数的多个传感器对存在随机扰动环境中的某一状态进行测量时，如何使状态的估计值在统计意义上更加接近于状态的真实值，针对这一问题进行了研究。
依据最小二乘原理，推导出了多传感器的加权融合公式，并且在最优原则下，得出测量过程中各传感器的测量方差与其权系数的关系。
针对以上不足，充分利用多传感器测量这一特点，将传感器内部噪声与环境干扰综合考虑，提出了一种对各传感器测量方差及待测物理量状态进行实时估计的算法。
设n 个传感器对某系统状态参数的观测方程为：Y Hx e =+，式中，x 为一维状态量；Y 为n 维测量向量，设[]12Tn Y y y y =，e 为n 维测量噪声向量，包含传感器的内部噪声及环境干扰噪声，设[]12Tn e e e e =，H 为已知n 维常向量。
