第五章 第五节 接地电阻测量仪

接地电阻测量仪使用方法（1）准备工作1）熟读接地电阻测量仪的使用说明书，应全面了解仪器的结构、性能及使用方法。

2）备齐测量时所必须的工具及全部仪器附件，并将仪器和接地探针擦拭干净，特别是接地探针，一定要将其表面影响导电能力的污垢及锈渍清理干净。

3）将接地干线与接地体的连接点或接地干线上所有接地支线的连接点断开，使接地体脱离任何连接关系成为独立体。

（2）测量步骤1）将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m的地下，插人深度为400mm，如图a所示。

图接地电阻测量仪操作示意a）实际操作b）等效原理2）将接地电阻测量仪平放于接地体附近，并进行接线，接线方法如下：①用最短的专用导线将接地体与接地测量仪的接线端“E1”（三端钮的测量仪）或与C2、”短接后的公共端（四端钮的测量仪）相连。

②用最长的专用导线将距接地体40m的测量探针（电流探针）与测量仪的接线钮“C1”相连。

③用余下的长度居中的专用导线将距接地体⒛m的测量探针（电位探针）与测量仪的接线端“P1”相连。

3）将测量仪水平放置后，检查检流计的指针是否指向中心线，否则调节“零位调整器”使测量仪指针指向中心线。

4）将“倍率标度”（或称粗调旋钮）置于最大倍数，并慢慢地转动发电机转柄（指针开始偏移），同时旋动“测量标度盘”（或称细调旋钮）使检流计指针指向中心线。

5）当检流计的指针接近于平衡时（指针近于中心线）加快摇动转柄，使其转速达到120r／min以上，同时调整“测量标度盘”，使指针指向中心线。

6）若“测量标度盘”的读数过小（小于1）不易读准确时，说明倍率标度倍数过大。

此时应将“倍率标度”置于较小的倍数，重新调整“测量标度盘”使指针指向中心线上并读出准确读数。

7）计算测量结果，即R地＝“倍率标度”渎数ד测量标度盘”读数。

接地电阻测试仪使用方法1、接地电阻测量（如图一）·沿被测接地极E（C2、P2）和电位探针P1及电流探针C1，依直线彼此相距20米，使电位探针处于E、C中间位置，按要求将探针插入大地。

接地电阻测试仪使用方法及注意事项接地电阻测试仪使用方法1、将接地电阻测试仪放置水平位置，检查检流计的指针是否在中心线上，否则应用零位调整器将其调整于中心线上。

大电流发生器为低电压、大电流干式变压器。

适用于频率50HZ开关，电流互感器或其他电器设备的升流及负载试验。

2、将“倍率标度”置于最大倍数，慢慢转动发电机的摇把，同时转动“测量标度盘”使检流计的指针指于中心线上。

3、当检流计的指针接近平衡时，加快发电机摇把的转速，使其达到每分钟120转以上，同时调整“测量标度盘”，使指针指于中心线上。

4、如“测量标度盘”的读数小于1时，应将倍率置于较小的倍数，在重新调整“测量标度盘”以得到正确的读数。

5、在填写此项记录时，应附以电阻测试点的平面图，并应对测试点进行顺序编号。

接地电阻测试仪注意事项1、接地线路要与被保护设备断开，以保证测量结果的准确性。

2、下雨后和土壤吸收水分太多的时候，以及气候、温度、压力等急剧变化时不能测量。

3、被测地极附近不能有杂散电流和已极化的土壤。

4、探测针应远离地下水管、电缆、铁路等较大金属体，其中电流极应远离10m以上，电压极应远离50m以上，如上述金属体与接地网没有连接时，可缩短距离1/2~1/3。

5、注意电流极插入土壤的位置，应使接地棒处于零电位的状态。

6、连接线应使用绝缘良好的导线，以免有漏电现象。

7、测试现场不能有电解物质和腐烂尸体，以免造成错觉。

8、测试宜选择土壤电阻率大的时候进行，如初冬或夏季干燥季节时进行。

9、随时检查仪表的准确性，（每年送计量单位检测认定一次）。

10、接地电阻测试仪在使用、搬运、存放时应避免强烈震动。

接地电阻测量仪使用方法
1.准备工作：
a.确保工作区域没有危险或易燃物。

b.将测试仪器连接到正确的电源并打开电源开关，确保仪表正常工作。

c.检查测试仪器的电缆和接头是否完好，无损坏或断裂。

2.连接测试仪器：
a.将测试仪器的地线连接到需要测试的接地系统的接地点。

b.将测试仪器的电缆的另一端连接到仪器上的相关插头。

3.开始测量：
a.设置测量仪器的量程和测量模式。

根据需要选择恰当的范围，通常
选择自动范围模式。

b.在开始测量之前，最好先执行一个零位校准或自校准，以确保准确
测量。

c.打开测试仪器的电源开关，等待仪表稳定后，开始测量。

4.记录和分析数据：
a.在仪表上观察并记录测量值，并确保记录到正确的单位。

b.如果需要进行多次测量以获取平均值，则可以使用仪器上的平均功能。

c.对于复杂的接地系统，可能需要进行多个测量点的测量，并将数据
记录在一个表格中以便后续分析。

d.如果接地电阻超过规定的安全值，那么必须采取适当的措施来提高
接地电阻，以保障设备和人员的安全。

5.清理和维护：
a.测量结束后，关闭测试仪器的电源开关，拔掉电源线，并放置到安
全位置。

b.清洁仪器和电缆的外壳，并确保维护仪器的按照使用说明书的要求。

6.定期校准：
a.定期校准接地电阻测量仪，以确保准确度，推荐每年或根据使用情
况定期校准。

接地电阻的测量仪使用方法可以帮助我们确认接地是否合格，并避免
隐患。

通过正确的使用和维护，接地电阻测量仪将会持续为我们提供准确
和可靠的结果。

接地电阻测试仪操作要领接地电阻测试仪如何操作1、测试仪设置符合规范后才开始接地电阻值的测量。

2、测量前，接地电阻档位旋钮应旋在最大档位即x10档位，调整接地电阻值旋钮应放置在6～7Ω位置。

3、缓慢1、测试仪设置符合规范后才开始接地电阻值的测量。

2、测量前，接地电阻档位旋钮应旋在最大档位即x10档位，调整接地电阻值旋钮应放置在6～7Ω位置。

3、缓慢转动手柄，若检流表指针从中心的0平衡点快速向右偏转，说明原量程档位选择过大，可将档位选择到x1档位，如偏转方向如前，可将档位选择转到x01档位。

4、通过步骤3、选择后，缓慢转动手柄，检流表指针从0平衡点向右偏移，则说明接地电阻值仍偏大，在缓慢转动手柄同时，接地电阻旋钮应缓慢顺时针转动，当检流表指针归0时，渐渐加快手柄转速，使手柄转速达到120转／分，此时接地电阻指示的电阻值乘以档位的倍数，就是测量接地体的接地电阻值。

假如检流表指针缓慢向左偏转，说明接地电阻旋钮所处在的阻值小于实际接地阻值，可缓慢逆时针旋转，调大仪表电阻指示值。

5、假如缓慢转动手柄时，检流表指针跳动不定，说明两支接地插针设置的地面土质不密实或有某个接头接触点接触不良，此时应重新检查两插针设置的地面或各接头。

6、用接地电阻测量仪测量静压桩的接地电阻时，检流表指针在0点处有微小的左右摇摆是正常的。

7、当检流表指针缓慢移到0平衡点时，才能加快仪表发电机的手柄，手柄额定转速为120转／分。

严禁在检流表指针仍有较大偏转时加快手柄的旋转速度。

8、测量仪表使用后阻值档位要放置在最大位置即x10档位。

整理好三条随仪表配置来的测试导线，清理两插针上的脏物，装袋收藏。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

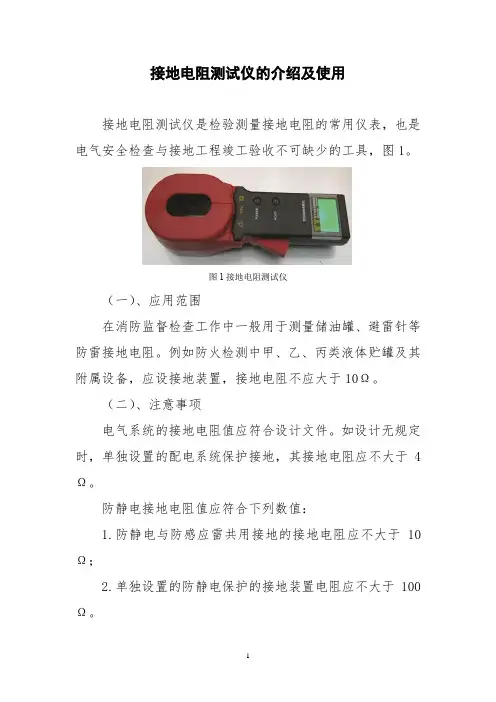

接地电阻测试仪的介绍及使用
接地电阻测试仪是检验测量接地电阻的常用仪表，也是电气安全检查与接地工程竣工验收不可缺少的工具，图1。

图1接地电阻测试仪
（一）、应用范围
在消防监督检查工作中一般用于测量储油罐、避雷针等防雷接地电阻。

例如防火检测中甲、乙、丙类液体贮罐及其附属设备，应设接地装置，接地电阻不应大于10Ω。

（二）、注意事项
电气系统的接地电阻值应符合设计文件。

如设计无规定时，单独设置的配电系统保护接地，其接地电阻应不大于4Ω。

防静电接地电阻值应符合下列数值：
1.防静电与防感应雷共用接地的接地电阻应不大于10Ω；
2.单独设置的防静电保护的接地装置电阻应不大于100Ω。

加油加气站采用共用接地装置时接地电阻不应大于4Ω，单独设置接地装置时，油罐、液化石油气罐和压缩天然气储气罐组的防雷接地装置的接地电阻、配线电缆金属外皮两端和保护钢管两端的接地装置的接地电阻不应大于10Ω；保护接地电阻不应大于4Ω；地上油品、液化石油气和天然气管道始、末端和分支处的接地装置的接地电阻不应大于30Ω，图2。

图2接地电阻测试仪使用范例。

接地电阻如何测量？测量仪使用方法图解
接地电阻测量仪(接地摇表)是用于接地电阻测量的专用仪表。

常用的接地电阻测量仪主要有ZC-8型和ZC-29型等几种。

ZC-8型测量仪由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构都装在铝合金铸造的便携式外壳内，由于外形与普通摇表(兆欧表)相似，所以一般又称为接地摇表。

一、测量接地电阻前的准备工作及正确接线
接地电阻测量仪仪有三个接线端子和四个接线端子两种，它的附件包括两支接地探测针、三条导线(其中5m长的用于接地板，20m长的用于电位探测针，40m长的用于电流探测针)。

测量前做机械调零和短路试验，将接线端子全部短路，慢摇摇把，调整测量标度盘,使指针返回零位，这时指针盘零线、表盘零线大体重合，则说明仪表是好的。

按图接好测量线。

接地电阻测量仪
二、摇测方法
1、选择合适的倍率。

2、以每分钟120转的速度均匀地摇动仪表的摇把，旋转刻度盘，使指针指向表盘零位。

3、读数，接地电阻值为刻度盘读数乘以倍率。

三、使用接地电阻测量仪的注意事项
1、二人操作。

2、被测量电阻与辅助接地极三点所成直线不得与金属管道或邻近的架空线路平行。

3、在测量时被测接地极应与设备断开
4、接地电阻测量仪不允许做开路试验.。

接地电阻测试仪操作说明
1、电池电压检测
如果电池电压低符号出现，不要进行测试工作
2、测试导线的连接（精确测量）
将辅助接地极插入地下，与被测量电极在一条线，并按照下图连接导线
3、测量接地电压
将档位开关放在EARTH VOLTAGE 位置，确认显示等于或小于10v，如果显示超过10v，可能导致接地电阻值测量不正确。

4、检查辅助接地极（检查辅助接地电极的接地电阻）
将档位开关放在2000欧姆档，按下测试按钮，如果接地电阻太高，将显示“* * *”并闪烁，检查电线的连接是否正确，或者改变辅助电极的位置，或者在辅助电极处倒些水。

5、测量（精确测量）
将档位开关置于正确的测量档位，按下测量按钮测量接地电阻值
6、测量（粗略测量）
如果辅助电极没有地方插，可以使用一个两线制系统测量一个大概的接地电阻值，也就是使用一个已知阻值的接地电极来测量，如下图
RX 测量的接地电极电阻值
Re 显示值
re 已知的接地电极电阻值
RX = Re – re
安全提示
1、特别小心点击，EP或EC之间的电压可能达到50v
2、不要让EP之间的电压超过200v
3、不要使用仪表检测一个正在使用的接地极或者在粗略测量时检测电极之间的电压
4、当显示“1”时，应换到更高档位或者复位仪表。

用毕请放置OFF档位。

接地电阻测量仪使用措施(1)准备工作1）熟读接地电阻测量仪旳使用阐明书，应全面理解仪器旳构造、性能及使用措施。

2）备齐测量时所必须旳工具及所有仪器附件,并将仪器和接地探针擦拭干净，特别是接地探针,一定要将其表面影响导电能力旳污垢及锈渍清理干净。

3)将接地干线与接地体旳连接点或接地干线上所有接地支线旳连接点断开，使接地体脱离任何连接关系成为独立体。

(2）测量环节1）将两个接地探针沿接地体辐射方向分别插入距接地体20m、4０m旳地下,插人深度为400mm，如图a所示。

图接地电阻测量仪操作示意a)实际操作b)等效原理2）将接地电阻测量仪平放于接地体附近,并进行接线，接线措施如下:①用最短旳专用导线将接地体与接地测量仪旳接线端“Ｅ1”（三端钮旳测量仪)或与Ｃ2、”短接后旳公共端(四端钮旳测量仪)相连。

②用最长旳专用导线将距接地体４0m旳测量探针（电流探针)与测量仪旳接线钮“Ｃ1”相连。

③用余下旳长度居中旳专用导线将距接地体⒛m旳测量探针(电位探针)与测量仪旳接线端“Ｐ1”相连。

3)将测量仪水平放置后，检查检流计旳指针与否指向中心线，否则调节“零位调节器”使测量仪指针指向中心线。

4）将“倍率标度”(或称粗调旋钮）置于最大倍数，并慢慢地转动发电机转柄（指针开始偏移）,同步旋动“测量标度盘”(或称细调旋钮）使检流计指针指向中心线。

5)当检流计旳指针接近于平衡时（指针近于中心线）加快摇动转柄，使其转速达到120r/min以上，同步调节“测量标度盘”,使指针指向中心线。

6)若“测量标度盘”旳读数过小(不不小于１）不易读精确时，阐明倍率标度倍数过大。

此时应将“倍率标度”置于较小旳倍数，重新调节“测量标度盘”使指针指向中心线上并读出精确读数。

７)计算测量成果,即Ｒ地=“倍率标度”渎数ד测量标度盘”读数。

接地电阻测试仪使用措施1、接地电阻测量（如图一)·沿被测接地极E(C2、P2）和电位探针P1及电流探针C1,依直线彼此相距20米，使电位探针处在E、C中间位置,按规定将探针插入大地。

接地电阻测试仪使用说明目录1.产品概述2.技术参数3.器件准备3.1接地电极选择3.2接地电极安装4.测试方法4.1基本操作步骤4.2测试之前的准备4.3测试步骤5.结果分析6.使用注意事项7.故障排除8.售后服务1.产品概述2.技术参数-测量范围：0-200Ω-分辨率：0.1Ω-测量电流：100mA-电源：220VAC，50Hz-工作环境温度：0-50℃，相对湿度<80%3.器件准备3.1接地电极选择选择接地电极时，应根据实际测试环境和要求选择合适的电极类型。

常见的接地电极有铜杆、钢杆和不锈钢杆等。

根据接地系统的规模和土壤特性，选择适当的电极。

3.2接地电极安装安装接地电极时，首先选好合适的位置，然后将电极嵌入土壤中。

确保接地电极与土壤充分接触，并使用适当的工具将电极固定。

确保电极安装牢固，以免影响测量结果。

4.测试方法4.1基本操作步骤以下是接地电阻测试仪的基本操作步骤：1）确保接地电阻测试仪的电源开关处于关闭状态。

2）将测试仪的测试线（红色线）的夹子夹住要测量的接地电极。

3）将另一根测试线（黑色线）的夹子夹住测试仪的夹钳。

4）将测试仪的电源线插入220VAC电源插座。

5）打开测试仪的电源开关。

6）根据需要调整测试仪的测试范围。

4.2测试之前的准备在进行接地电阻测试之前，需要进行以下准备工作：1）确保接地系统无外电源输入，以免干扰测试结果。

2）清理接地电极及测试仪器的接线夹，确保良好的接触。

3）根据测试的环境要求，选择合适的测试范围。

4）检查测试仪器的电源线和测试线是否连接正确。

4.3测试步骤以下是接地电阻测试的步骤：1）按下测试仪的“启动/停止”按钮开始测试。

2）测试仪将发送一定大小的电流到接地电极。

3）测试仪会自动测量电阻值，并在显示屏上显示结果。

4）等待测试仪稳定后，记录电阻值。

5）如果需要重复测试，可以按下“清除”按钮重新开始。

5.结果分析6.使用注意事项1）测试仪器应由专业人员操作。

接地电阻测量仪操作规程1. 简介接地电阻测量仪是一种用于测量接地系统中的电阻值的设备。

本操作规程旨在指导用户正确操作接地电阻测量仪，并确保测量结果的准确性。

2. 使用前的准备工作在使用接地电阻测量仪之前，用户应进行以下准备工作：- 确保测量仪的工作正常，并进行必要的校准。

- 检查测量仪的电源，并确保充足的电量或连接稳定的电源。

- 查阅测量仪的用户手册，了解测量仪的操作原理和基本功能。

3. 测量步骤根据以下步骤正确进行接地电阻的测量：1. 将测量仪与要测试的接地系统连接。

2. 打开测量仪的电源，并确保显示屏正常启动。

3. 设置测量仪的测量范围，通常根据接地系统的预估电阻值进行选择。

4. 将接地电极插入地面，并确保良好接触。

5. 按下测量按钮，开始测量过程。

6. 等待测量仪完成测量，同时观察显示屏上的测量结果。

7. 记录测量结果，并根据需要进行后续处理或分析。

4. 注意事项在进行接地电阻测量时，用户需要注意以下事项：- 确保测量仪与被测接地系统之间的连接牢固可靠，避免因连接问题导致测量误差。

- 在测量过程中，避免外界干扰，如强电磁场或其他电子设备的干扰。

- 若测量结果异常或不稳定，应重新检查连接并重新进行测量。

- 在不使用测量仪时，应将其存放在干燥，避免高温和潮湿环境。

5. 故障排除如果在使用接地电阻测量仪过程中遇到故障，用户可以参考以下排除故障的步骤：1. 检查测量仪的电源是否工作正常。

2. 检查与被测接地系统的连接是否稳定并正确连接。

3. 检查测量仪的测量范围是否正确设置。

4. 重新启动测量仪并尝试进行测量。

5. 若问题仍然存在，联系售后服务或维修人员进行进一步的处理。

以上即是接地电阻测量仪的操作规程，希望能对用户使用接地电阻测量仪时提供帮助。

如有任何疑问或问题，请随时咨询相关专业人员。

接地电阻的测量方法及测量仪器
1接地电阻的测量
接地电阻是影响电气安全、继电保护和电磁兼容性的一个重要参数，它是描述受地电位影响的电路或设备的对地电阻，是电路中把电池流入地的电阻，也可以理解为把电流从物体传递到大地的阻抗。

通常，接地电阻应在4Ω至10Ω之间，受到地下结构物或地下矿物质等自然条件的影响，接地电阻是改变的。

接地电阻的测量方法主要有电流法和电压法。

电流法主要是把一定大小的电流源注入地网，再测量电流回路的电压，以此算出接地电阻值；而电压法是把一定大小的电压源注入地网，再测量电流回路的电流，以此算出接地电阻值。

由于接地电阻的测量方法的复杂性，使用的测量仪器也相对比较复杂，常用的有电位仪、绝缘测试仪、万用表、全功率检测仪等几种。

电位仪是对接地电位进行检测和地网中性点相对地电位变动率的测量仪器，具有精度高，测量范围宽等特点。

绝缘测试仪可以测量接地电阻，但是精度要求不高。

万用表可以测量接地电阻，但是测量准确度较低，主要用于日常简单测试。

全功率检测仪是一种高精度，功能多的接地电阻测量仪器，分析性能优秀，可用于日常维护和定期检测等使用。

总之，在接地电阻的测量中，不同的测量方法要求不同的测量仪器，合理使用可以得到更准确的测量结果。
