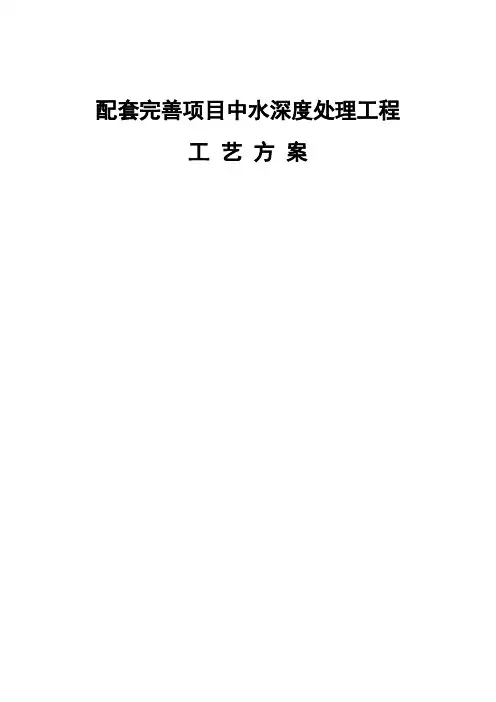

通钢股份有限公司配套完善项目中水深度处理工程工艺方案工程编号：图号：北京首钢国际工程技术有限公司2013年10月通钢股份有限公司配套完善项目中水深度处理工程工艺方案总经理：何巍主管经理：侯俊达项目经理：寇彦德北京首钢国际工程技术有限公司2013年10月北京首钢国际工程技术有限公司1 概述按照通化钢铁股份有限公司配套完善项目的总体规划，厂区污水处理厂工程已建成并投入运行，回用水（中水）已与生产给水管网连通替代部分生产新水，从而节省了水源。
由于回用水盐分较高，使得循环水系统水质受到影响，部分车间的管道、设备出现结垢腐蚀现象。
按照厂区的水量、水质平衡的设想，拟在现有污水处理厂北侧制氧厂房区域建一座规模为500m3/h除盐水站。
除盐水站的原水采用通钢污水处理厂处理合格后的回用水，进行除盐深度处理。
深度处理分为二种水：经过一级除盐深度处理的除盐水供给炼铁、炼钢、线棒材车间净环系统的补充水；经过二级除盐深度处理的除盐水就近供给烧结余热发电除盐水。
该除盐站建成后，从污水中开发新水水源，节约了新水指标，提高了水的重复利用率，保证了生产设备安全顺利运行。
2 设计依据2.1 业主提供的设计委托2.2 设计基础水质资料2.3 国家现行有关给排水设计规程规范3 设计参数3.1处理水量1）除盐站进水量（回用水）：719m3/h；2）一级除盐处理产水量：500m3/h（含二级除盐水量）；3）二级除盐处理产水量：50m3/h；3.2 处理水质1）原水水质（回用水），见下表：北京首钢国际工程技术有限公司原水水质检测报告（请业主提供）离子p(B)/(mg/L) c(l/zB z±)/(mmol/L) x(l/zB z±)/% 项目p(B)/(mg/L)阳离子K+铁Na+锶Ca2+亚硝酸盐Mg2+耗氧量（锰法）NH4+游离二氧化碳总计总硬度（以CaCO3计）阴离子HCO3-暂时硬度（以CaCO3计）CO32-永久硬度（以CaCO3计）CL-负硬度（以CaCO3计）SO42-总碱度（以CaCO3计）F-总酸度（以CaCO3计）NO3-溶解性总固体总计PH值（无量纲）钡mg/L 锰mg/L锂mg/L 锌mg/L铜mg/L 铝mg/L硫化物< mg/L 余氯mg/L 磷酸盐mg/L 生化耗氧量mg/L 化学需氧量mg/L 悬浮物mg/L 电导率uS/cm 矿物油mg/L2）产水水质北京首钢国际工程技术有限公司一级除盐水：电导率≤10μs/cm （25℃）。
二级除盐水，见下表：烧结余热发电供除盐水水质序号 水质项目 单位 指 标 1 硬度 μmol/l ≤2.0 2 铁 μg/l ≤30 3 铜 μg/l ≤5 4 二氧化硅 μg/l ≤20 5 PH 值（25℃）- 7～9 6 油 mg/l ≤0.3 7电导率μs/cm0.24.工艺流程深度处理工艺分为三部分，预处理系统、超滤处理系统、反渗透处理系统。
4.1一级除盐处理工艺 4.1.1工艺流程简述由于原水为厂区污水处理厂处理后的回用水，进入原水池后由原水泵送入送至多介质过滤器处理，再进入超滤和反渗透系统。
处理后的成品水用除盐水泵并入管网。
工艺流程如下图所示：回用水 原水池自清洗过滤器反洗水泵氧化剂超滤装置超滤产水箱原水泵多介质过滤器超滤水泵北京首钢国际工程技术有限公司4.1.2 UF+RO 产水要求1）超滤系统：出水水质：浊度≤0.15NTU ，SDI ：≤3。
回收率：≥90 % 2）反渗透系统脱盐率：初期≥98 %，三年后≥95 %。
回收率：≥70% 4.2二级除盐处理工艺主要为烧结余热锅炉用水，正常用水量50m 3/h ，考虑备用机组。
本次配套二级除盐水处理设备产水能力为75m 3/h 。
二级除盐工艺在一级除盐工艺的基础上，增加离子交换混床工艺，即：以一级除盐水为原水，经过混床处理，使水质达到余热锅炉用水水质要求。
流程示意如下：一级除盐水箱→提升泵→除二氧化碳器→中间水池→中间水泵→混床→（除盐水罐）。
5.除盐站及主要设备除盐站占地长度105m ，宽度43m 。
厂房分为两层，首层为多介质过CIP EFM加还原剂加阻垢剂1保安过滤器高压泵RO加HCl除盐水箱除盐水泵用户北京首钢国际工程技术有限公司滤器、水泵房、水池、加药间、混床及配电室；二层为超滤、反渗透膜处理设备。
厂房高度15m。
主要设施及设备如下。
5.1预处理系统5.1.1原水池原水池用于贮存进入本系统的原水，其目的是为了调节进水流量的变化，防止进水波动影响到系统运行，保证系统的进水量及进水水质的稳定。
本系统设置2座原水池，每座有效容积为400m3。
5.1.2 原水泵其作用是为预处理系统提供稳定的流量和压力，本系统共设置3台原水泵Q=360-612m3/h，H=42-32m，配电机P=75kW，380V。
2用1备。
5.1.3 多介质过滤器多介质过滤器(含气动阀门)φ5000mm，共4台，单台处理水量Q=210m3/h，滤速为10.7m/h。
5.1.4 多介质过滤器反洗水泵反洗水泵2台，1用1备。
Q=700m3/h，H=26m，配电机P=55kW/台。
5.2超滤处理系统5.2.1氧化剂（NaClO次氯酸钠）加药装置由于本系统的原水供给是污水回收水质，因此原水中含有一定量的有机物、微生物，故设置杀菌加药系统，需加入2～3ppm的有效氯。
采用NaClO溶液，其有效氯浓度为8～12%。
5.2.2 自清洗过滤器本系统设置2台设计出力为600m3/h的自清洗过滤器，自清洗过滤器的作用是截留原水带来的大于100μm的颗粒，壳体为碳钢衬胶材质，滤元不锈钢材质，可自动进行反洗。
北京首钢国际工程技术有限公司5.2.3超滤系统装置超滤（UF）装置的膜元件采用旭化成UNA-620A型膜，材质为PVDF （聚偏二氟乙烯）。
可自动进行压缩空气吹扫反洗、化学加强反洗和化学清洗。
膜组件结构形式为外压式，超滤出水进入超滤水池。
超滤系统总产水量为647m3/h，每套选用425-450支超滤膜组件。
系统设置了一套自动反冲洗装置。
设置2台反洗水泵，采用超滤产水作为超滤装置的反洗水，反洗同时带有空气吹扫。
序号技术参数设计值1 系统总产水量(m3/h) 14502 系统总膜数量(支) 425-4503 净通量(L/m2h) 65-704 回收率(%) ≥90设一套化学加强反洗系统，包括清洗水箱、化学清洗水泵、保安过滤器。
化学加强反洗所加的药剂包括次氯酸钠、盐酸和氢氧化钠。
根据污染情况加药，加药量分别为20mg/l和40mg/l，通过加药泵在反洗水中加入化学清洗剂即可进行。
设一套化学清洗系统，包括清洗水箱、化学清洗水泵及保安过滤器。
超滤系统均集中PLC控制，控制系统由时序控制、超压控制、液位联锁控制组成。
5.2.4 超滤反洗水泵本系统设2台超滤反洗水泵，1用1备。
Q=350m3/h，H=30m，配电机P=55kW/台。
采用变频控制，以防止超滤膜断丝。
5.2.5 超滤水池北京首钢国际工程技术有限公司设置该水池的目的是贮存来自超滤出水母管的产水，作为运行及超滤装置反洗时的调节水池。
本系统设置2座超滤水池，每座有效容积为400m3。
水池设有防腐措施。
5.2.6 超滤水泵超滤水泵作用是为反渗透系统提供稳定的进水流量和压力。
本系统设置3台超滤产水泵（2用1备），每台出力为350m3/h，扬程为30m，配电机P=55kW/台。
5.3 反渗透处理系统5.3.1 还原剂加药系统还原剂NaHSO3(亚硫酸氢钠)的作用是还原前级处理工艺中存在的余氯，以防止氧化剂导致反渗透膜脱盐率下降。
5.3.2 阻垢剂加药装置在水进入反渗透系统之前，加入阻垢剂防止反渗透浓水侧产生结垢。
5.3.3 加酸系统因原水PH值较高，在反渗透系统提高回收率情况下即使添加阻垢剂，经计算反渗透浓水侧还会有结垢产生，故设置一套调整PH加酸设备。
5.3.4 反渗透系统本系统的主要作用是把经预处理的水进行膜分离脱盐。
它包括下列单元设备：1）5μ保安过滤器5μm保安过滤器的作用是截留原水带来的大于5μm的颗粒，以防止其进入反渗透系统击穿反渗透膜组件。
保安过滤器采用耐腐蚀的304不锈钢材质外壳。
北京首钢国际工程技术有限公司从反渗透系统的运行和操作安全出发，保安过滤器，高压泵，反渗透装置都呈一对一的串联设置，即一套反渗透配置一台保安过滤器和一台高压泵。
2）高压泵高压泵的作用是为反渗透本体装置提供足够的进水压力，保证反渗透膜的正常运行。
每套反渗透配置1台流量290m3/h，扬程为130m进口不锈钢高压泵。
3）反渗透本体装置反渗透装置是本系统中最主要的脱盐装置，反渗透系统利用反渗透膜的特性来除去水中绝大部分可溶性盐分、胶体、有机物及微生物。
本设计共设置3套出力为290m3/h的反渗透装置，并联运行，通过除盐水池的液位控制反渗透装置的运行。
反渗透膜采用海德能PROC 10型膜。
4）反渗透清洗系统和冲洗系统清洗的作用是根据反渗膜运行污染的情况，配制一定浓度的特定的清洗溶液，清除反渗透膜中的污染物质，以恢复膜的原有特性。
反渗透清洗系统包括一台5μm保安过滤器，1台不锈钢清洗泵，一台清洗箱及一批配套仪表、阀门、管道等附件。
5）反渗透冲洗水泵的作用是用反渗透产水置换反渗透膜中停机后滞留的浓水，防止浓水侧亚稳态的结垢物质出现结垢，以保护反渗透膜。
本系统中设置2台不锈钢冲洗水泵。
5.4 除盐水池设置1200m3的除盐水池，分为2格。
做防腐处理。
5.5 除盐水泵设3台除盐水泵（2用1备），每台正常出力为500m3/h，扬程为40m。
控制方式采用恒压变频控制。
北京首钢国际工程技术有限公司5.6阴阳离子交换混床处理系统5.6.1提升泵2台，1用1备。
5.6.2除二氧化碳器除二氧化碳器在离子交换水处理过程中的作用在于除去水中的CO2，减轻混合离子交换器的负荷，提高水处理系统的经济性和出水水质，其工作原理为原水中的碳酸盐阴离子交换后转化成碳酸，水的PH值越低，水中的碳酸越不稳定，当水中PH值低于5时，水中的碳酸几乎完全分解为CO2和H2O，故只需对水进行空气吹脱，水中的CO2就基本去除，经脱气器处理后，水中残留二氧化碳含量为5毫克/升。
除二氧化碳器为圆柱形设备，材质为Q235碳钢衬胶，结构形式筒体为三节，上节内装布水装置及排风口，布水装置母支管形式，总管材质为Q235衬胶，支管为1Cr18Ni9Ti，中节内装有填料，填料为φ50多面空心球，下节内装有进风装置及出水装置，中节和下节之间装有花板，人孔采用门型结构，配套玻璃钢风机，风机进风口设有滤尘器，风机和滤尘器配备支撑架，安装在中间水箱，风机和塔体联接采用软管联接，以减少塔体的振动和降低风机的噪声。
5.6.3中间水池中间水池一座，容积为100m35.6.4给水泵2台，1用1备。
