电动机型号及参数大全电动机是一种将电能转换为机械能的装置，广泛应用于工业生产、交通运输、家用电器等领域。
不同型号的电动机具有不同的参数，本文将为您详细介绍电动机型号及参数大全。
一、直流电动机。
1. 型号，Z4-100-12。
参数：额定功率，5kW。
额定转速，1500r/min。
额定电压，220V。
额定电流，25A。
特点，具有较高的转速，适用于需要高速旋转的场合。
2. 型号，Z2-80-10。
参数：额定功率，3kW。
额定转速，1000r/min。
额定电压，380V。
额定电流，8A。
特点，适用于低速高扭矩的场合，启动平稳，运行可靠。
二、交流电动机。
1. 型号，Y2-132S-4。
参数：额定功率，7.5kW。
额定转速，1440r/min。
额定电压，380V。
额定电流，16.5A。
特点，结构紧凑，效率高，适用于工业生产线等场合。
2. 型号，Y3-90L-2。
参数：额定功率，2.2kW。
额定转速，2880r/min。
额定电压，220V。
额定电流，10A。
特点，启动转矩大，适用于需要快速启动的场合。
三、无刷直流电动机。
1. 型号，BLDC-60。
参数：额定功率，1.5kW。
额定转速，3000r/min。
额定电压，48V。
额定电流，40A。
特点，无需换向器，维护简便，适用于家用电器等领域。
2. 型号，BLDC-90。
参数：额定功率，3kW。
额定转速，2000r/min。
额定电压，72V。
额定电流，35A。
特点，高效节能，适用于电动汽车等场合。
四、步进电动机。
1. 型号，57BYG。
参数：步距角，1.8°。
相电流，2A。
保持转矩，0.3N.m。
特点，步进精度高，定位准确，适用于CNC机床、印刷设备等领域。
2. 型号，86BYG。
参数：步距角，0.9°。
相电流，3A。
保持转矩，1.2N.m。
特点，扭矩大，响应速度快，适用于需要高精度控制的场合。
以上便是电动机型号及参数的大全，不同型号的电动机适用于不同的场合，选择合适的电动机对于提高生产效率、降低能耗具有重要意义。
电机型号和说明电机型号：1、Y、Y2 、YPT、YB、系列小电机；机座号：Y80-355、380V IP442、YZ、YZR系列起重及冶金用电机；机座号：132-355、IP44、IP54 380V3、JS、JR、JR2等、机座号：11#-15# 380V、6KV 、10KV电机4、Y、YR YKK、YRKK、机座号355-800、380V、60KV 10KV等各型大中型高低电机。
5、Z2、Z3、Z4、ZZJ、ZZY、ZYZ、及派生系列直流电机6、SF、SFW、TF、ZYS等发电机。
Y系列全程为全封闭自扇冷式三相鼠笼型异步电动机。
使用非常普遍YS系列三相异步电动机功率较小，适用于小型机床、泵、压缩机的驱动，接线盒均在电动机顶部。
YSF、YT系列区别不大，都是风机专用三相异步电动机，是根据风机行业的配套要求，电动机在结构上采取了一系列的降噪、减振措施。
该系列电机具有高效节能、噪声低，启动性能好，运行可靠，使用安装方便等特点。
适用于风机安装和使用，是风机的理想配套产品。
YD为多速三相异步电动机，一般有4/2极8/6极8/4/2极6/4极12/6极8/6/4极8/4极6/4/2极12/8/6/4极YL系列为双值电容单相异步电动机，也就是有两个电容YC系列双值电容单相异步电动机YY系列为单相电容运转异步电动电机型号里的Y、YS、YSF、YT、YD、YL、YC分别是什么意思?SG系列为高防护等级三相异步电动机，可与Y系列互换，但性能均有所加强（如电磁方案的调整优化，部分规格采用冷轧硅钢片等），使该系列电机的振动和噪音（特别是负载噪音）明显低于Y系列电机。
实验证明该系列电机的噪音达到I 级标准，电机的振动值比Y系列标准低1个优先级。
轴伸端轴承增加了注油装置，不需拆卸电机就可对轴承进行换油，维护简单。
YCT系列为电磁调速电动机，是改变励磁电流大小的方法来调节输出轴力矩和转速的一种调速电机。
它可应用于恒转矩负载的速度调节和张力控制的场合，更适合于鼓风机和泵类负载的场合。

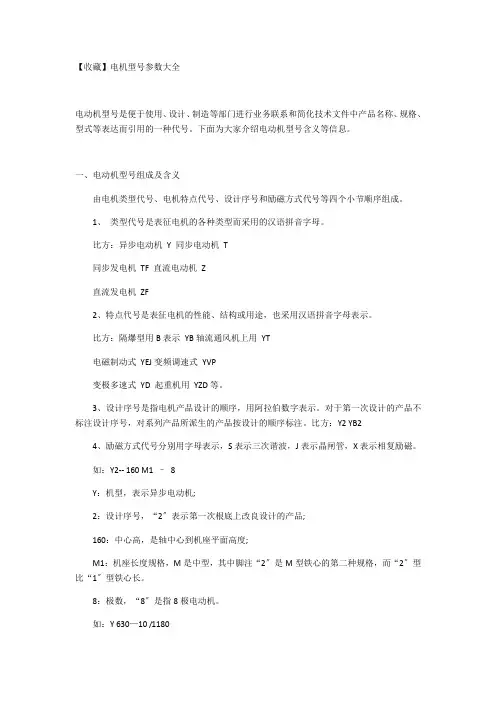

【收藏】电机型号参数大全电动机型号是便于使用、设计、制造等部门进行业务联系和简化技术文件中产品名称、规格、型式等表达而引用的一种代号。
下面为大家介绍电动机型号含义等信息。
一、电动机型号组成及含义由电机类型代号、电机特点代号、设计序号和励磁方式代号等四个小节顺序组成。
1、类型代号是表征电机的各种类型而采用的汉语拼音字母。
比方：异步电动机Y 同步电动机T同步发电机TF 直流电动机Z直流发电机ZF2、特点代号是表征电机的性能、结构或用途，也采用汉语拼音字母表示。
比方：隔爆型用B表示YB轴流通风机上用YT电磁制动式YEJ变频调速式YVP变极多速式YD 起重机用YZD等。
3、设计序号是指电机产品设计的顺序，用阿拉伯数字表示。
对于第一次设计的产品不标注设计序号，对系列产品所派生的产品按设计的顺序标注。
比方：Y2 YB24、励磁方式代号分别用字母表示，S表示三次谐波，J表示晶闸管，X表示相复励磁。
如：Y2-- 160 M1 –8Y：机型，表示异步电动机;2：设计序号，“2〞表示第一次根底上改良设计的产品;160：中心高，是轴中心到机座平面高度;M1：机座长度规格，M是中型，其中脚注“2〞是M型铁心的第二种规格，而“2〞型比“1〞型铁心长。
8：极数，“8〞是指8极电动机。
如：Y 630—10 /1180Y表示异步电动机;630表示功率630KW;10极、定子铁心外径1180MM。
二、规格代号主要用中心高、机座长度、铁心长度、极数来表示1、中心高指由电机轴心到机座底角面的高度;根据中心高的不同可以将电机分为大型、中型、小型和微型四种，其中中心高H在45mm~71mm的属于微型电动机;H在80mm~315mm的属于小型电动机;H在355mm~630mm的属于中型电动机;H在630mm以上属于大型电动机。
2、机座长度用国际通用字母表示：S——短机座M——中机座L——长机座3、铁心长度用阿拉伯数字1、2、3、4、、、由长至短分别表示。

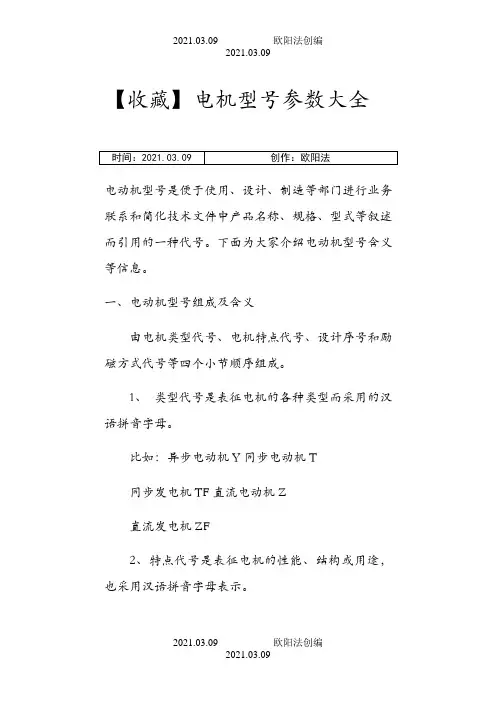

【收藏】电机型号参数大全电动机型号是便于使用、设计、制造等部门进行业务联系和简化技术文件中产品名称、规格、型式等叙述而引用的一种代号。
下面为大家介绍电动机型号含义等信息。
一、电动机型号组成及含义由电机类型代号、电机特点代号、设计序号和励磁方式代号等四个小节顺序组成。
1、类型代号是表征电机的各种类型而采用的汉语拼音字母。
比如：异步电动机 Y 同步电动机 T同步发电机 TF 直流电动机 Z直流发电机 ZF2、特点代号是表征电机的性能、结构或用途，也采用汉语拼音字母表示。
比如：隔爆型用B表示 YB轴流通风机上用 YT电磁制动式 YEJ变频调速式 YVP变极多速式 YD 起重机用 YZD等。
3、设计序号是指电机产品设计的顺序，用阿拉伯数字表示。
对于第一次设计的产品不标注设计序号，对系列产品所派生的产品按设计的顺序标注。
比如：Y2 YB24、励磁方式代号分别用字母表示，S表示三次谐波，J 表示晶闸管，X表示相复励磁。
如：Y2-- 160 M1 – 8Y：机型，表示异步电动机;2：设计序号，“2”表示第一次基础上改进设计的产品;160：中心高，是轴中心到机座平面高度;M1：机座长度规格，M是中型，其中脚注“2”是M 型铁心的第二种规格，而“2”型比“1”型铁心长。
8：极数，“8”是指8极电动机。
如：Y 630—10 /1180Y表示异步电动机;630表示功率630KW;10极、定子铁心外径1180MM。
二、规格代号主要用中心高、机座长度、铁心长度、极数来表示1、中心高指由电机轴心到机座底角面的高度;根据中心高的不同可以将电机分为大型、中型、小型和微型四种，其中中心高H在45mm~71mm的属于微型电动机;H在80mm~315mm的属于小型电动机;H在355mm~630mm的属于中型电动机;H在630mm以上属于大型电动机。
2、机座长度用国际通用字母表示：S——短机座M——中机座L——长机座3、铁心长度用阿拉伯数字1、2、3、4、、、由长至短分别表示。

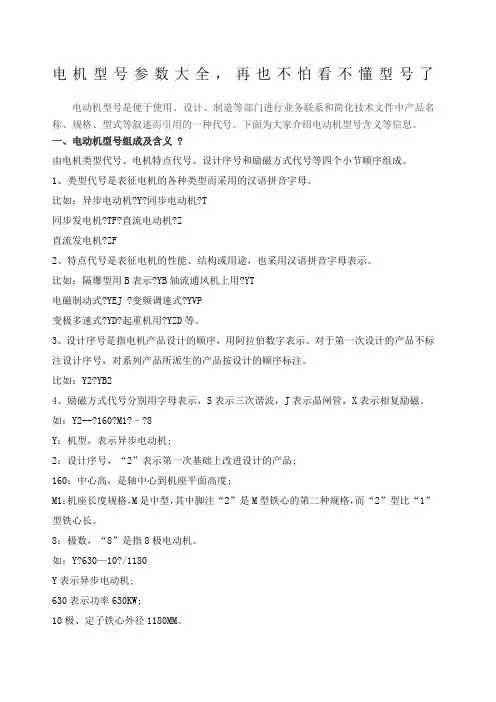

电机型号参数大全，再也不怕看不懂型号了电动机型号是便于使用、设计、制造等部门进行业务联系和简化技术文件中产品名称、规格、型式等叙述而引用的一种代号。
下面为大家介绍电动机型号含义等信息。
一、电动机型号组成及含义 ?由电机类型代号、电机特点代号、设计序号和励磁方式代号等四个小节顺序组成。
1、类型代号是表征电机的各种类型而采用的汉语拼音字母。
比如：异步电动机?Y?同步电动机?T同步发电机?TF?直流电动机?Z直流发电机?ZF2、特点代号是表征电机的性能、结构或用途，也采用汉语拼音字母表示。
比如：隔爆型用B表示?YB轴流通风机上用?YT电磁制动式?YEJ ?变频调速式?YVP变极多速式?YD?起重机用?YZD等。
3、设计序号是指电机产品设计的顺序，用阿拉伯数字表示。
对于第一次设计的产品不标注设计序号，对系列产品所派生的产品按设计的顺序标注。
比如：Y2?YB24、励磁方式代号分别用字母表示，S表示三次谐波，J表示晶闸管，X表示相复励磁。
如：Y2--?160?M1?–?8Y：机型，表示异步电动机;2：设计序号，“2”表示第一次基础上改进设计的产品;160：中心高，是轴中心到机座平面高度;M1：机座长度规格，M是中型，其中脚注“2”是M型铁心的第二种规格，而“2”型比“1”型铁心长。
8：极数，“8”是指8极电动机。
如：Y?630—10?/1180Y表示异步电动机;630表示功率630KW;10极、定子铁心外径1180MM。
二、规格代号主要用中心高、机座长度、铁心长度、极数来表示 ? ?1、中心高指由电机轴心到机座底角面的高度;根据中心高的不同可以将电机分为大型、中型、小型和微型四种，其中中心高H在45mm~71mm的属于微型电动机;H在80mm~315mm的属于小型电动机;H在355mm~630mm的属于中型电动机;H在630mm以上属于大型电动机。
2、机座长度用国际通用字母表示：S——短机座M——中机座L——长机座3、铁心长度用阿拉伯数字1、2、3、4、、、由长至短分别表示。

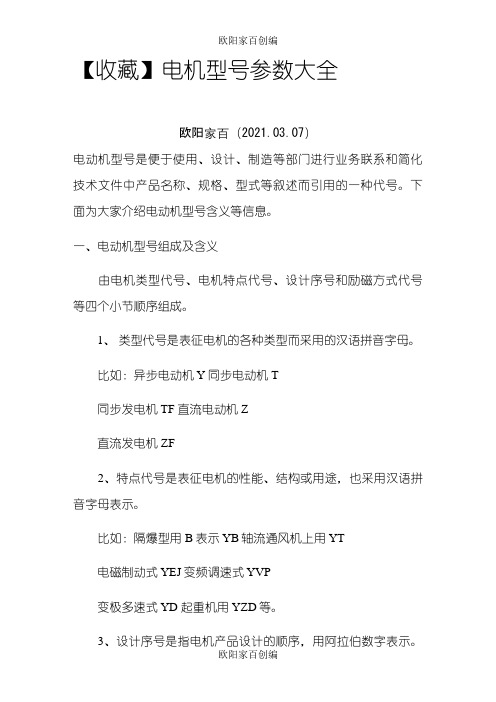

【收藏】电机型号参数大全欧阳家百（2021.03.07）电动机型号是便于使用、设计、制造等部门进行业务联系和简化技术文件中产品名称、规格、型式等叙述而引用的一种代号。
下面为大家介绍电动机型号含义等信息。
一、电动机型号组成及含义由电机类型代号、电机特点代号、设计序号和励磁方式代号等四个小节顺序组成。
1、类型代号是表征电机的各种类型而采用的汉语拼音字母。
比如：异步电动机 Y 同步电动机 T同步发电机 TF 直流电动机 Z直流发电机 ZF2、特点代号是表征电机的性能、结构或用途，也采用汉语拼音字母表示。
比如：隔爆型用B表示 YB轴流通风机上用 YT电磁制动式 YEJ变频调速式 YVP变极多速式 YD 起重机用 YZD等。
3、设计序号是指电机产品设计的顺序，用阿拉伯数字表示。
对于第一次设计的产品不标注设计序号，对系列产品所派生的产品按设计的顺序标注。
比如：Y2 YB24、励磁方式代号分别用字母表示，S表示三次谐波，J表示晶闸管，X表示相复励磁。
如：Y2-- 160 M1 – 8Y：机型，表示异步电动机;2：设计序号，“2”表示第一次基础上改进设计的产品;160：中心高，是轴中心到机座平面高度;M1：机座长度规格，M是中型，其中脚注“2”是M型铁心的第二种规格，而“2”型比“1”型铁心长。
8：极数，“8”是指8极电动机。
如：Y 630—10 /1180Y表示异步电动机;630表示功率630KW;10极、定子铁心外径1180MM。
二、规格代号主要用中心高、机座长度、铁心长度、极数来表示1、中心高指由电机轴心到机座底角面的高度;根据中心高的不同可以将电机分为大型、中型、小型和微型四种，其中中心高H在45mm~71mm的属于微型电动机;H在80mm~315mm的属于小型电动机;H在355mm~630mm的属于中型电动机;H在630mm以上属于大型电动机。
2、机座长度用国际通用字母表示：S——短机座M——中机座L——长机座3、铁心长度用阿拉伯数字1、2、3、4、、、由长至短分别表示。

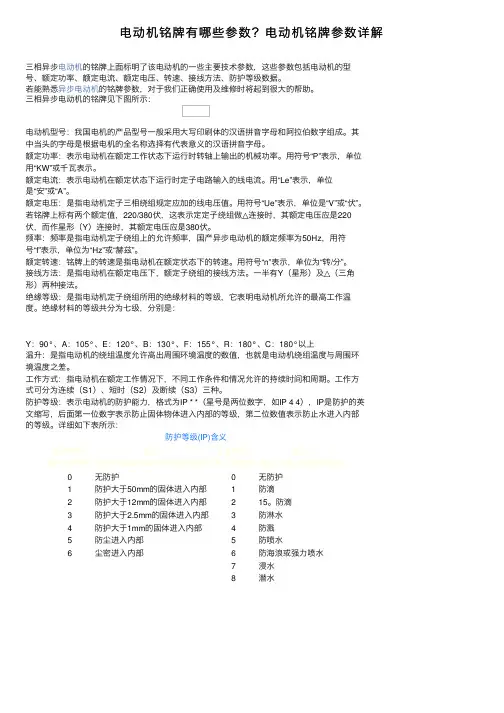

电动机铭牌有哪些参数？电动机铭牌参数详解三相异步电动机的铭牌上⾯标明了该电动机的⼀些主要技术参数，这些参数包括电动机的型号、额定功率、额定电流、额定电压、转速、接线⽅法、防护等级数据。
若能熟悉异步电动机的铭牌参数，对于我们正确使⽤及维修时将起到很⼤的帮助。
三相异步电动机的铭牌见下图所⽰：电动机型号：我国电机的产品型号⼀般采⽤⼤写印刷体的汉语拼⾳字母和阿拉伯数字组成。
其中当头的字母是根据电机的全名称选择有代表意义的汉语拼⾳字母。
额定功率：表⽰电动机在额定⼯作状态下运⾏时转轴上输出的机械功率。
⽤符号“P”表⽰，单位⽤“KW”或千⽡表⽰。
额定电流：表⽰电动机在额定状态下运⾏时定⼦电路输⼊的线电流。
⽤“Le”表⽰，单位是“安”或“A”。
额定电压：是指电动机定⼦三相绕组规定应加的线电压值。
⽤符号“Ue”表⽰，单位是“V”或“伏”。
若铭牌上标有两个额定值，220/380伏，这表⽰定定⼦绕组做△连接时，其额定电压应是220伏，⽽作星形（Y）连接时，其额定电压应是380伏。
频率：频率是指电动机定⼦绕组上的允许频率，国产异步电动机的额定频率为50Hz，⽤符号“f”表⽰，单位为“Hz”或“赫兹”。
额定转速：铭牌上的转速是指电动机在额定状态下的转速。
⽤符号“n”表⽰，单位为“转/分”。
接线⽅法：是指电动机在额定电压下，额定⼦绕组的接线⽅法。
⼀半有Y（星形）及△（三⾓形）两种接法。
绝缘等级：是指电动机定⼦绕组所⽤的绝缘材料的等级，它表明电动机所允许的最⾼⼯作温度。
绝缘材料的等级共分为七级，分别是：Y：90°、A：105°、E：120°、B：130°、F：155°、R：180°、C：180°以上温升：是指电动机的绕组温度允许⾼出周围环境温度的数值，也就是电动机绕组温度与周围环境温度之差。
⼯作⽅式：指电动机在额定⼯作情况下，不同⼯作条件和情况允许的持续时间和周期。

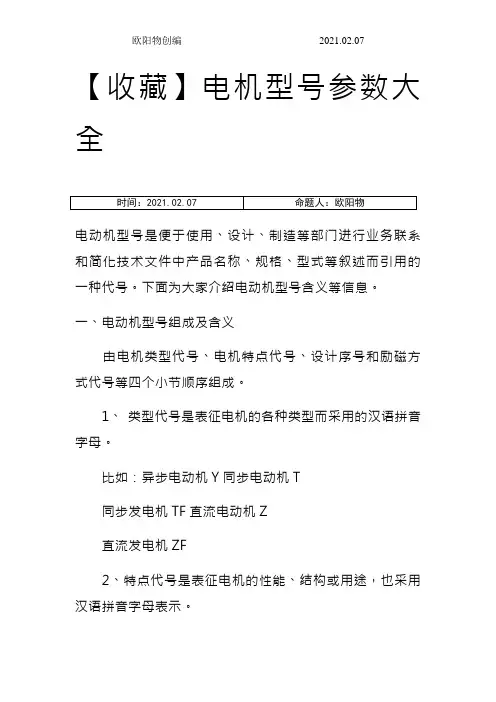

【收藏】电机型号参数大全电动机型号是便于使用、设计、制造等部门进行业务联系和简化技术文件中产品名称、规格、型式等叙述而引用的一种代号。
下面为大家介绍电动机型号含义等信息。
一、电动机型号组成及含义由电机类型代号、电机特点代号、设计序号和励磁方式代号等四个小节顺序组成。
1、类型代号是表征电机的各种类型而采用的汉语拼音字母。
比如：异步电动机 Y 同步电动机 T同步发电机 TF 直流电动机 Z直流发电机 ZF2、特点代号是表征电机的性能、结构或用途，也采用汉语拼音字母表示。
比如：隔爆型用B表示 YB轴流通风机上用 YT电磁制动式 YEJ变频调速式 YVP变极多速式 YD 起重机用 YZD等。
3、设计序号是指电机产品设计的顺序，用阿拉伯数字表示。
对于第一次设计的产品不标注设计序号，对系列产品所派生的产品按设计的顺序标注。
比如：Y2 YB24、励磁方式代号分别用字母表示，S表示三次谐波，J表示晶闸管，X表示相复励磁。
如：Y2-- 160 M1 – 8Y：机型，表示异步电动机;2：设计序号，“2”表示第一次基础上改进设计的产品;160：中心高，是轴中心到机座平面高度;M1：机座长度规格，M是中型，其中脚注“2”是M型铁心的第二种规格，而“2”型比“1”型铁心长。
8：极数，“8”是指8极电动机。
如：Y 630—10 /1180Y表示异步电动机;630表示功率630KW;10极、定子铁心外径1180MM。
二、规格代号主要用中心高、机座长度、铁心长度、极数来表示1、中心高指由电机轴心到机座底角面的高度;根据中心高的不同可以将电机分为大型、中型、小型和微型四种，其中中心高H在45mm~71mm的属于微型电动机;H在80mm~315mm的属于小型电动机;H在355mm~630mm的属于中型电动机;H在630mm以上属于大型电动机。
2、机座长度用国际通用字母表示：S——短机座M——中机座L——长机座3、铁心长度用阿拉伯数字1、2、3、4、、、由长至短分别表示。
