最全的芯片封装方式 (图文对照)

LQFP BQFP PQFPSC-70SOJSSOPSOP TQFP常见集成电路（IC）芯片的封装SIP(Single In-line Package)PGA(Pin Grid Array Package)PLCC(Plastic leaded Chip Carrier).CSP (Chip Scale Package)DIP,SIP,SOP,TO,SOT元件封裝形式(图)各元器件封装形式图解, 不知道有没有人发过. 暂且放上!CDIP-----Ceramic Dual In-Line PackageCLCC-----Ceramic Leaded Chip CarrierCQFP-----Ceramic Quad Flat PackDIP-----Dual In-Line PackageLQFP-----Low-Profile Quad Flat PackMAPBGA------Mold Array Process Ball Grid ArrayPBGA-----Plastic Ball Grid ArrayPLCC-----Plastic Leaded Chip CarrierPQFP-----Plastic Quad Flat PackQFP-----Quad Flat PackSDIP-----Shrink Dual In-Line PackageSOIC-----Small Outline Integrated PackageSSOP-----Shrink Small Outline PackageDIP-----Dual In-Line Package-----双列直插式封装。

插装型封装之一，引脚从封装两侧引出，封装材料有塑料和陶瓷两种。

DIP是最普及的插装型封装，应用范围包括标准逻辑IC，存贮器LSI，微机电路等。

PLCC-----Plastic Leaded Chip Carrier-----PLCC封装方式，外形呈正方形，32脚封装，四周都有管脚，外形尺寸比DIP封装小得多。

芯片封装大全(图文对照)封装有两大类；一类是通孔插入式封装(through-holepackage)；另—类为表面安装式封装(surfacemountedPackage)。

每一类中又有多种形式。

表l和表2是它们的图例，英文缩写、英文全称和中文译名。

图6示出了封装技术在小尺寸和多引脚数这两个方向发展的情况。

DIP是20世纪70年代出现的封装形式。

它能适应当时多数集成电路工作频率的要求，制造成本较低，较易实现封装自动化印测试自动化，因而在相当一段时间内在集成电路封装中占有主导地位。

但DIP的引脚节距较大(为2.54mm)，并占用PCB板较多的空间，为此出现了SHDIP和SKDIP等改进形式，它们在减小引脚节距和缩小体积方面作了不少改进，但DIP最大引脚数难以提高(最大引脚数为64条)且采用通孔插入方式，因而使它的应用受到很大限制。

为突破引脚数的限制，20世纪80年代开发了PGA封装，虽然它的引脚节距仍维持在2.54mm或1.77mm，但由于采用底面引出方式，因而引脚数可高达500条～600条。

随着表面安装技术(surfacemounted technology,SMT)的出现，DIP封装的数量逐渐下降，表面安装技术可节省空间，提高性能，且可放置在印刷电路板的上下两面上。

SOP应运而生，它的引脚从两边引出，且为扁平封装，引脚可直接焊接在PCB板上，也不再需要插座。

它的引脚节距也从DIP的2.54mm减小到1.77mm。

后来有SSOP和TSOP改进型的出现，但引脚数仍受到限制。

QFP也是扁平封装，但它们的引脚是从四边引出，且为水平直线，其电感较小，可工作在较高频率。

引脚节距进一步降低到1.00mm，以至0.65mm和0.5mm，引脚数可达500条，因而这种封装形式受到广泛欢迎。

但在管脚数要求不高的情况下，SOP 以及它的变形SOJ(J型引脚)仍是优先选用的封装形式，也是目前生产最多的一种封装形式。

方形扁平封装-QFP(QuadFlatPackage)[特点]引脚间距较小及细，常用于大规模或超大规模集成电路封装。

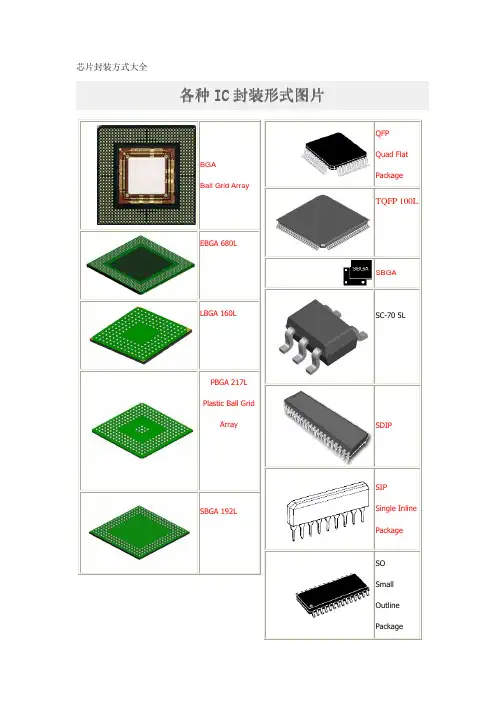

芯片封装方式大全各种IC封装形式图片BGABall Grid ArrayEBGA 680LLBGA 160LPBGA 217LPlastic Ball GridArraySBGA 192LQFPQuad FlatPackageTQFP 100LSBGASC-70 5LSDIPSIPSingle InlinePackageSOSmallOutlinePackageTSBGA 680LCLCCCNRCommunicationand NetworkingRiserSpecificationRevision 1.2CPGACeramic Pin GridArrayDIPDual InlinePackageSOJ 32LSOJSOP EIAJTYPE II 14LSOT220SSOP 16LSSOPTO18DIP-tabDual InlinePackage withMetal HeatsinkFBGAFDIPFTO220Flat PackHSOP28ITO220TO220TO247TO264TO3TO5TO52TO71ITO3pJLCCLCCLDCCLGALQFPPCDIPPGAPlastic Pin GridArrayTO72TO78TO8TO92TO93TO99TSOPThin SmallOutlinePackagePLCC详细规格PQFPPSDIPLQFP 100L详细规格METAL QUAD100L详细规格PQFP 100L详细规格QFPQuad FlatPackageTSSOP orTSOP IIThinShrinkOutlinePackageuBGAMicro BallGrid ArrayuBGAMicro BallGrid ArrayZIPZig-ZagInlinePackageTEPBGA 288L TEPBGAC-BendLeadSOT220SOT223SOT223SOT23SOT23/SOT323SOT25/SOT353SOT26/SOT363SOT343CERQUADCeramicQuad FlatPack详细规格CeramicCaseLAMINATECSP 112LChip ScalePackage详细规格Gull WingLeadsLLP 8La详细规格PCI 32bit 5VPeripheralComponentInterconnect详细规格PCI 64bit3.3VSOT523SOT89SOT89Socket 603FosterLAMINATETCSP 20LChip ScalePackageTO252PCMCIAPDIPPLCC详细规格SIMM30SingleIn-lineMemoryModuleSIMM72SingleIn-lineMemoryModuleSIMM72SingleIn-lineTO263/TO268SO DIMMSmall OutlineDual In-lineMemory ModuleSOCKET 370For intel 370 pinPGA Pentium III& Celeron CPUSOCKET 423For intel 423 pinPGA Pentium 4CPUSOCKET462/SOCKET AFor PGA AMDAthlon & DuronCPUSOCKET 7For intel Pentium& MMX PentiumCPUSLOT 1For intelPentium IIPentium III& CeleronCPUSLOT AFor AMDAthlon CPUSNAPTKSNAPTKSNAPZPSOH各种封 装 缩 写 说 明BGABQFP132BGABGABGABGABGA CLCCCNRPGADIPDIP-tab BGADIPTOFlat PackHSOP28 TOTOJLCC LCCCLCCBGALQFP DIPPGAPLCCPQFPDIP LQFPLQFPPQFPQFPQFPTQFP BGASC-70 5LDIPSIPSOSOHSOJSOJSOPTOSOPSOPCANTOTOTOTO3CANCANCANCANCANTO8TO92CANCANTSOPTSSOP or TSOP BGABGAZIPPCDIP以下封装形式未找到相关图片，仅作简易描MODULE 方形状金属壳双列直插式 例如：LH0084述，供参考： DIM 单列直插式，塑料例如：MH88500 QUIP蜘蛛脚状四排直插式，塑料 例如：NEC7810 DBGABGA 系列中陶瓷芯片 例如：EP20K400FC672-3CBGA BGA 系列中金属封装芯片 例如： EP20K300EBC652-3RQFPQFP 封装系列中，表面带金属散装体 例如：EPF10KRC 系列 DIMM 电路正面或背面镶有LCC 封装小芯片，陶瓷，双列直插式例如：X28C010DIP-BATTERY 电池与微型芯片内封SRAM 芯片，塑料双列直插式例如：达拉斯SRAM 系列（五）按用途分类集成电路按用途可分为电视机用集成电路。

芯片封装方式大全各种IC封装形式图片BGABall Grid ArrayEBGA 680LLBGA 160LPBGA 217LPlastic Ball Grid ArraySBGA 192LQFPQuad Flat PackageTQFP 100LSBGASC-70 5LSDIPSIPSingle Inline PackageTSBGA680LCLCCCNRCommunicati on and Networking Riser Specification RevisionCPGACeramic Pin Grid ArrayDIPDual Inline PackageSOSmall Outline PackageSOJ 32LSOJSOP EIAJ TYPE II 14LSOT220SSOP16LDIP-tab DualInline Package with Metal HeatsinkFBGAFDIPFTO220Flat PackHSOP28SSOP TO18 TO220 TO247 TO264 TO3ITO220 ITO3p JLCC LCC LDCC LGA LQFP PCDIP TO5 TO52 TO71 TO72 TO78 TO8 TO92PGAPlastic Pin Grid ArrayPLCC详细规格PQFPPSDIPLQFP 100L详细规格METAL QUAD 100L详细规格PQFP 100L详细规格TO93TO99TSOPThin Small Outline PackageTSSOP or TSOP IIThin Shrink Outline PackageuBGAMicro Ball Grid ArrayuBGAMicro Ball Grid ArrayQFPQuad Flat PackageSOT220SOT223SOT223SOT23SOT23/SOT32 3SOT25/SOT35 3SOT26/SOT36 3ZIPZig-ZagInlinePackage TEPBGA 288L TEPBGAC-BendLeadCERQUADCeramicQuad FlatPack详细规格CeramicCaseLAMINATE CSP 112LChipScalePackage详细规SOT343SOT523SOT89SOT89Socket 603FosterLAMINATE TCSP 20LChip Scale Package 格Gull WingLeadsLLP 8La详细规格PCI32bit 5VPeriphe ral Component Interconnec t详细规格PCI64bitPCMCIATO252TO263/TO268SO DIMMSmall Outline DualIn-line Memory ModuleSOCKET 370For intel 370 pin PGA Pentium III & Celeron CPUSOCKET 423For intel 423 pin PGA Pentium 4 CPUSOCKET462/SOCKET AFor PGA AMD Athlon & DuronPDIPPLCC详细规格SIMM30Single In-line Memory ModuleSIMM72Single In-line Memory ModuleSIMM72Single In-lineSLOT 1For intel Pentium II Pentium III & CeleronCPUSOCKET 7For intel Pentium & MMX Pentium CPU CPUSLOT AFor AMD Athlon CPUSNAPTKSNAPTKSNAPZPSOH各种封装缩写说明BGA BQFP132 BGABGA BGA BGABGA CLCC CNR PGADIPDIP-tabBGADIPTOFlat Pack HSOP28 TOTO JLCC LCC CLCC BGA LQFPDIP PGA PLCC PQFP DIPLQFP LQFP PQFPQFP QFP TQFP BGASC-70 5LDIP SIP SO SOH SOJ SOJSOP TO SOPSOP CAN TO TO TOTO3 CAN CAN CAN CAN CANTO8 TO92 CAN CAN TSOPTSSOP or TSOPBGABGAZIPPCDIP以下封装形式未找到相关图片，仅作简易描述，供参考：DIM单列直插式，塑料例如：MH88500 QUIP蜘蛛脚状四排直插式，塑料例如：NEC7810DBGA BGA系列中陶瓷芯片例如：EP20K400FC672-3例如：CBGA BGA系列中金属封装芯片EP20K300EBC652-3MODULE方形状金属壳双列直插式例如：LH0084RQFP QFP封装系列中，表面带金属散装体例如：EPF10KRC系列DIMM电路正面或背面镶有LCC封装小芯片，陶瓷，双列直插例如：X28C010式DIP-BATTERY电池与微型芯片内封SRAM芯片，塑料双列直插例如：达拉斯SRAM系列式（五）按用途分类集成电路按用途可分为电视机用集成电路、音响用集成电路、影碟机用集成电路、录像机用集成电路、电脑（微机）用集成电路、电子琴用集成电路、通信用集成电路、照相机用集成电路、遥控集成电路、语言集成电路、报警器用集成电路及各种专用集成电路。

芯片封装方式大全各种IC封装形式图片各种封装缩写说明BGABQFP132BGABGABGABGABGA CLCCCNRPGADIPDIP-tab BGADIPTOFlat PackHSOP28 TOTOJLCC LCCCLCCBGALQFP DIPPGAPLCCPQFPDIP LQFPLQFPPQFPQFPQFPTQFP BGASC-70 5LDIPSIPSOSOHSOJSOJSOPTOSOPSOPCANTOTOTOTO3CANCANCANCANCANTO8TO92CANCANTSOPTSSOP or TSOP BGABGAZIPPCDIP以下封装形式未找到相关图片，仅作简易描述，供参考：DIM单列直插式，塑料例如：MH88500QUIP蜘蛛脚状四排直插式，塑料例如：NEC7810DBGA BGA系列中陶瓷芯片例如：EP20K400FC672-3CBGA BGA系列中金属封装芯片例如： EP20K300EBC652-3 MODULE方形状金属壳双列直插式例如：LH0084RQFP QFP封装系列中，表面带金属散装体例如：EPF10KRC系列DIMM电路正面或背面镶有LCC封装小芯片，陶瓷，双列直插式例如：X28C010DIP-BATTERY电池与微型芯片内封SRAM芯片，塑料双列直插式例如：达拉斯SRAM系列（五）按用途分类集成电路按用途可分为电视机用集成电路、音响用集成电路、影碟机用集成电路、录像机用集成电路、电脑（微机）用集成电路、电子琴用集成电路、通信用集成电路、照相机用集成电路、遥控集成电路、语言集成电路、报警器用集成电路及各种专用集成电路。

电视机用集成电路包括行、场扫描集成电路、中放集成电路、伴音集成电路、彩色解码集成电路、AV/TV转换集成电路、开关电源集成电路、遥控集成电路、丽音解码集成电路、画中画处理集成电路、微处理器（CPU）集成电路、存储器集成电路等。

音响用集成电路包括AM/FM高中频电路、立体声解码电路、音频前置放大电路、音频运算放大集成电路、音频功率放大集成电路、环绕声处理集成电路、电平驱动集成电路、电子音量控制集成电路、延时混响集成电路、电子开关集成电路等。

芯片封装方式大全各种 IC 封装形式图片QFP Quad Flat BGA Package Ball Grid ArrayTQFP 100LEBGA 680LSBGALBGA 160LSC-70 5LPBGA 217L Plastic Ball Grid Array SDIPSIP SBGA 192L Single Inline PackageSO Small Outline PackageTSBGA 680LSOJ 32LCLCCSOJCNR Communication and Networking Riser Specification Revision 1.2SOP EIAJ TYPE II 14LSOT220SSOP 16LCPGA Ceramic Pin Grid Array DIP Dual Inline PackageSSOPTO18DIP-tab Dual InlineTO220Package with Metal HeatsinkFBGA TO247FDIPTO264FTO220TO3Flat PackTO5HSOP28TO52ITO220TO71TO72ITO3pTO78JLCCLCC TO8LDCCTO92 LGATO93LQFPTO99 PCDIPTSOP Thin Small PGA Outline Plastic Pin Grid Package ArrayTSSOP or TSOP II ThinPLCCShrink Outline详细规格PackageuBGA PQFP Micro Ball Grid ArrayPSDIP uBGA Micro BallLQFP 100LGrid Array详细规格 METAL QUAD 100LZIP详细规格Zig-Zag Inline PackagePQFP 100L详细规格 TEPBGA 288L TEPBGAQFP Quad Flat PackageC-Bend LeadCERQUAD SOT220 Ceramic Quad Flat Pack 详细规格 SOT223 Ceramic Case LAMINATE SOT223 CSP 112L Chip Scale Package 详细规格 SOT23 Gull Wing LeadsSOT23/SOT323 LLP 8La详细规格 SOT25/SOT353 PCI 32bit 5V Peripheral SOT26/SOT363 Component Interconnect SOT343 详细规格 PCI 64bit 3.3VSOT523PCMCIA SOT89PDIP SOT89PLCC详细规格 Socket 603 Foster SIMM30 Single In-line Memory LAMINATE Module TCSP 20L Chip Scale Package SIMM72 Single In-line Memory Module TO252 SIMM72 Single In-lineSLOT 1 TO263/TO268 For intel Pentium II Pentium III & Celeron CPU SLOT A For AMD Athlon CPUSO DIMM Small Outline Dual In-line Memory Module SOCKET 370 For intel 370 pin PGA Pentium III & Celeron CPUSNAPTKSOCKET 423 For intel 423 pin PGA Pentium 4 CPU SNAPTKSOCKET 462/SOCKET A For PGA AMD Athlon & Duron CPU SOCKET 7 For intel Pentium & MMX Pentium CPUSNAPZPSOH各种封 各种封 装 缩 写 说 明BGABQFP132BGABGABGABGABGA CLCCCNRPGADIPDIP-tab BGAHSOP28 TOTOBGALQFP PQFPDIP LQFPLQFPPQFPQFPQFPTQFP BGASC-70 5LDIPSIPSOSOJ SOJSOPTOSOPSOPCANTOTOTO CANCANCANCANTO8TO92CANCANTSOPTSSOP or TSOP BGABGA ZIP以下封装形式未找到相关图片以下封装形式未找到相关图片，，仅作简易描述仅作简易描述，，供参考供参考：： DIM 单列直插式，塑料例如：MH88500 QUIP蜘蛛脚状四排直插式，塑料 例如：NEC7810 DBGABGA 系列中陶瓷芯片 例如：EP20K400FC672-3 CBGA BGA 系列中金属封装芯片 例如： EP20K300EBC652-3MODULE 方形状金属壳双列直插式 例如：LH0084RQFPQFP 封装系列中，表面带金属散装体 例如：EPF10KRC 系列 DIMM 电路正面或背面镶有LCC 封装小芯片，陶瓷，双列直插式 例如：X28C010DIP-BATTERY 电池与微型芯片内封SRAM 芯片，塑料双列直插式 例如：达拉斯SRAM 系列（五）按用途分类集成电路按用途可分为电视机用集成电路。

封装有两大类；一类是通孔插入式封装(through-hole package)；另—类为表面安装式封装(surface moun te d Package)。

每一类中又有多种形式。

表l和表2是它们的图例，英文缩写、英文全称和中文译名。

图6示出了封装技术在小尺寸和多引脚数这两个方向发展的情况。

DIP是20世纪70年代出现的封装形式。

它能适应当时多数集成电路工作频率的要求，制造成本较低，较易实现封装自动化印测试自动化，因而在相当一段时间内在集成电路封装中占有主导地位。

但DIP的引脚节距较大(为2.54mm)，并占用PCB板较多的空间，为此出现了SHDIP和SKDIP等改进形式，它们在减小引脚节距和缩小体积方面作了不少改进，但DIP最大引脚数难以提高(最大引脚数为64条)且采用通孔插入方式，因而使它的应用受到很大限制。

为突破引脚数的限制，20世纪80年代开发了PGA封装，虽然它的引脚节距仍维持在2.54mm或1.77mm，但由于采用底面引出方式，因而引脚数可高达500条～600条。

随着表面安装技术(surface mounted technology, SMT)的出现，DIP封装的数量逐渐下降，表面安装技术可节省空间，提高性能，且可放置在印刷电路板的上下两面上。

SOP应运而生，它的引脚从两边引出，且为扁平封装，引脚可直接焊接在PCB板上，也不再需要插座。

它的引脚节距也从DIP的2.54 mm减小到1.77mm。

后来有SSOP和TSOP改进型的出现，但引脚数仍受到限制。

QFP也是扁平封装，但它们的引脚是从四边引出，且为水平直线，其电感较小，可工作在较高频率。

引脚节距进一步降低到1.00mm，以至0.65 mm和0.5 mm，引脚数可达500条，因而这种封装形式受到广泛欢迎。

但在管脚数要求不高的情况下，SOP以及它的变形SOJ(J型引脚)仍是优先选用的封装形式，也是目前生产最多的一种封装形式。

方形扁平封装-QFP (Quad Flat Package)[特点] 引脚间距较小及细，常用于大规模或超大规模集成电路封装。

芯片封装方式大全各种IC封装形式图片BGABall Grid ArrayEBGA680LLBGA160LPBGA217LPlastic Ball GridArraySBGA192LQFPQuad FlatPackageTQFP100LSBGASC-705LSDIPSIPSingle InlinePackageSOSmallOutlinePackageTSBGA680LCLCCCNRCommunicationand NetworkingRiserSpecificationRevision1.2CPGACeramic Pin GridArrayDIPDual InlinePackageSOJ32LSOJSOP EIAJTYPE II14LSOT220SSOP16LSSOPTO18DIP-tabDual InlinePackage withMetal HeatsinkFBGAFDIPFTO220Flat PackHSOP28ITO220TO220TO247TO264TO3TO5TO52TO71ITO3pJLCCLCCLDCCLGALQFPPCDIPPGAPlastic Pin GridArrayTO72TO78TO8TO92TO93TO99TSOPThin SmallOutlinePackagePLCC详细规格PQFPPSDIPLQFP100L详细规格METAL QUAD100L详细规格PQFP100L详细规格QFPQuad FlatPackageTSSOP orTSOP IIThinShrinkOutlinePackageuBGAMicro BallGrid ArrayuBGAMicro BallGrid ArrayZIPZig-ZagInlinePackageTEPBGA288L TEPBGAC-BendLeadSOT220SOT223SOT223SOT23SOT23/SOT323SOT25/SOT353SOT26/SOT363SOT343CERQUADCeramicQuad FlatPack详细规格CeramicCaseLAMINATECSP112LChip ScalePackage详细规格Gull WingLeadsLLP8La详细规格PCI32bit5VPeripheralComponentInterconnect详细规格PCI64bit3.3VSOT523SOT89SOT89Socket603FosterLAMINATETCSP20LChip ScalePackageTO252PCMCIAPDIPPLCC详细规格SIMM30SingleIn-lineMemoryModuleSIMM72SingleIn-lineMemoryModuleSIMM72SingleIn-lineTO263/TO268SO DIMMSmall OutlineDual In-lineMemory ModuleSOCKET370For intel370pinPGA Pentium III&Celeron CPUSOCKET423For intel423pinPGA Pentium4CPUSOCKET462/SOCKET AFor PGA AMDAthlon&DuronCPUSOCKET7For intel Pentium&MMX PentiumCPUSLOT1For intelPentium IIPentium III&CeleronCPUSLOT AFor AMDAthlon CPUSNAPTKSNAPTKSNAPZPSOH各种封装缩写说明BGABQFP132BGABGABGABGABGACLCCCNRPGADIPDIP-tabBGADIPTOFlat PackHSOP28TOTOJLCCLCCCLCCBGALQFPDIPPGAPLCCPQFPDIPLQFPLQFPPQFPQFPQFPTQFPBGASC-705LDIPSIPSOSOHSOJSOJSOPTOSOPSOPCANTOTOTOTO3CANCANCANCANCANTO8TO92CANCANTSOPTSSOP or TSOPBGABGAZIPPCDIP以下封装形式未找到相关图片，仅作简易描述，供参考：DIM单列直插式，塑料例如：MH88500QUIP蜘蛛脚状四排直插式，塑料例如：NEC7810DBGA BGA系列中陶瓷芯片例如：EP20K400FC672-3CBGA BGA系列中金属封装芯片例如：EP20K300EBC652-3 MODULE方形状金属壳双列直插式例如：LH0084RQFP QFP封装系列中，表面带金属散装体例如：EPF10KRC系列DIMM电路正面或背面镶有LCC封装小芯片，陶瓷，双列直插式例如：X28C010DIP-BATTERY电池与微型芯片内封SRAM芯片，塑料双列直插式例如：达拉斯SRAM系列（五）按用途分类集成电路按用途可分为电视机用集成电路。

芯片封装大全集锦详细介绍一、DIP双列直插式封装DIP(DualIn－line Package)是指采用双列直插形式封装的集成电路芯片，绝大多数中小规模集成电路(IC)均采用这种封装形式，其引脚数一般不超过100个。

采用DI P封装的CPU芯片有两排引脚，需要插入到具有DIP结构的芯片插座上。

当然，也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。

DIP封装的芯片在从芯片插座上插拔时应特别小心，以免损坏引脚。

DIP封装具有以下特点：1.适合在PCB (印刷电路板)上穿孔焊接，操作方便。

2.芯片面积与封装面积之间的比值较大，故体积也较大。

Intel系列CPU中8088就采用这种封装形式，缓存(Cache )和早期的内存芯片也是这种封装形式。

二、QFP塑料方型扁平式封装和PFP塑料扁平组件式封装QFP（Plastic Quad Flat Package）封装的芯片引脚之间距离很小，管脚很细，一般大规模或超大型集成电路都采用这种封装形式，其引脚数一般在100个以上。

用这种形式封装的芯片必须采用SMD（表面安装设备技术）将芯片与主板焊接起来。

采用S MD安装的芯片不必在主板上打孔，一般在主板表面上有设计好的相应管脚的焊点。

将芯片各脚对准相应的焊点，即可实现与主板的焊接。

用这种方法焊上去的芯片，如果不用专用工具是很难拆卸下来的。

PFP（Plastic Flat Package）方式封装的芯片与QFP方式基本相同。

唯一的区别是QFP一般为正方形，而PFP既可以是正方形，也可以是长方形。

QFP/PFP封装具有以下特点：1.适用于SMD表面安装技术在P CB电路板上安装布线。

2.适合高频使用。

3.操作方便，可靠性高。

4.芯片面积与封装面积之间的比值较小。

Intel系列CPU中80286 、80386和某些486主板采用这种封装形式。

三、PGA插针网格阵列封装PGA(Pin Grid Array Package)芯片封装形式在芯片的内外有多个方阵形的插针，每个方阵形插针沿芯片的四周间隔一定距离排列。

芯片封装方式大全各种IC封装形式图片各种封装缩写说明BGABQFP132BGABGABGABGABGA CLCCCNRPGADIPDIP-tab BGADIPTOFlat PackHSOP28 TOTOJLCC LCCCLCCBGALQFP DIPPGAPLCCPQFPDIP LQFPLQFPPQFPQFPQFPTQFP BGASC-70 5LDIPSIPSOSOHSOJSOJSOPTOSOPSOPCANTOTOTOTO3CANCANCANCANCANTO8TO92CANCANTSOPTSSOP or TSOP BGABGAZIPPCDIP以下封装形式未找到相关图片，仅作简易描述，供参考：DIM单列直插式，塑料例如：MH88500QUIP蜘蛛脚状四排直插式，塑料例如：NEC7810DBGA BGA系列中陶瓷芯片例如：EP20K400FC672-3CBGA BGA系列中金属封装芯片例如： EP20K300EBC652-3 MODULE方形状金属壳双列直插式例如：LH0084RQFP QFP封装系列中，表面带金属散装体例如：EPF10KRC系列DIMM电路正面或背面镶有LCC封装小芯片，陶瓷，双列直插式例如：X28C010DIP-BATTERY电池与微型芯片内封SRAM芯片，塑料双列直插式例如：达拉斯SRAM系列（五）按用途分类集成电路按用途可分为电视机用集成电路。

音响用集成电路、影碟机用集成电路、录像机用集成电路、电脑（微机）用集成电路、电子琴用集成电路、通信用集成电路、照相机用集成电路、遥控集成电路、语言集成电路、报警器用集成电路及各种专用集成电路。

电视机用集成电路包括行、场扫描集成电路、中放集成电路、伴音集成电路、彩色解码集成电路、AV/TV转换集成电路、开关电源集成电路、遥控集成电路、丽音解码集成电路、画中画处理集成电路、微处理器（CPU）集成电路、存储器集成电路等。

音响用集成电路包括AM/FM高中频电路、立体声解码电路、音频前置放大电路、音频运算放大集成电路、音频功率放大集成电路、环绕声处理集成电路、电平驱动集成电路、电子音量控制集成电路、延时混响集成电路、电子开关集成电路等。

各种IC封装形式图片各种封装缩写说明1、BGA(ball grid array)球形触点陈列，表面贴装型封装之一。

在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI 芯片，然后用模压树脂或灌封方法进行密封。

也称为凸点陈列载体(PAC)。

引脚可超过200，是多引脚LSI 用的一种封装。

封装本体也可做得比QFP(四侧引脚扁平封装)小。

例如，引脚中心距为1.5mm 的360 引脚BGA 仅为31mm 见方；而引脚中心距为0.5mm 的304 引脚QFP 为40mm 见方。

而且BGA 不用担心QFP 那样的引脚变形问题。

该封装是美国Motorola 公司开发的，首先在便携式电话等设备中被采用，今后在美国有可能在个人计算机中普及。

最初，BGA 的引脚(凸点)中心距为 1.5mm，引脚数为225。

现在也有一些LSI 厂家正在开发500 引脚的BGA。

BGA 的问题是回流焊后的外观检查。

现在尚不清楚是否有效的外观检查方法。

有的认为,由于焊接的中心距较大，连接可以看作是稳定的，只能通过功能检查来处理。

美国Motorola 公司把用模压树脂密封的封装称为OMPAC，而把灌封方法密封的封装称为GPAC(见OMPAC 和GPAC)。

2、BQFP(quad flat package with bumper)带缓冲垫的四侧引脚扁平封装。

QFP 封装之一，在封装本体的四个角设置突起(缓冲垫) 以防止在运送过程中引脚发生弯曲变形。

美国半导体厂家主要在微处理器和ASIC 等电路中采用此封装。

引脚中心距0.635mm，引脚数从84 到196 左右(见QFP)。

3、碰焊PGA(butt joint pin grid array)表面贴装型PGA 的别称(见表面贴装型PGA)。

4、C－(ceramic)表示陶瓷封装的记号。

例如，CDIP 表示的是陶瓷DIP。

是在实际中经常使用的记号。

5、Cerdip用玻璃密封的陶瓷双列直插式封装，用于ECL RAM，DSP(数字信号处理器)等电路。

最全的芯片封装方式大全各种IC封装形式图片各种封装缩写说明BGABQFP132BGABGABGABGABGA CLCCCNRPGADIPDIP-tab BGADIPTOFlat PackHSOP28 TOTOJLCC LCCCLCCBGALQFP DIPPGAPLCCPQFPDIP LQFPLQFPPQFPQFPQFPTQFP BGASC-70 5LDIPSIPSOSOHSOJSOJSOPTOSOPSOPCANTOTOTOTO3CANCANCANCANCANTO8TO92CANCANTSOPTSSOP or TSOP BGABGAZIPPCDIP以下封装形式未找到相关图片，仅作简易描述，供参考：DIM单列直插式，塑料例如：MH88500QUIP蜘蛛脚状四排直插式，塑料例如：NEC7810DBGA BGA系列中陶瓷芯片例如：EP20K400FC672-3CBGA BGA系列中金属封装芯片例如： EP20K300EBC652-3 MODULE方形状金属壳双列直插式例如：LH0084RQFP QFP封装系列中，表面带金属散装体例如：EPF10KRC系列DIMM电路正面或背面镶有LCC封装小芯片，陶瓷，双列直插式例如：X28C010DIP-BATTERY电池与微型芯片内封SRAM芯片，塑料双列直插式例如：达拉斯SRAM系列（五）按用途分类集成电路按用途可分为电视机用集成电路。

音响用集成电路、影碟机用集成电路、录像机用集成电路、电脑（微机）用集成电路、电子琴用集成电路、通信用集成电路、照相机用集成电路、遥控集成电路、语言集成电路、报警器用集成电路及各种专用集成电路。

电视机用集成电路包括行、场扫描集成电路、中放集成电路、伴音集成电路、彩色解码集成电路、AV/TV转换集成电路、开关电源集成电路、遥控集成电路、丽音解码集成电路、画中画处理集成电路、微处理器（CPU）集成电路、存储器集成电路等。

音响用集成电路包括AM/FM高中频电路、立体声解码电路、音频前置放大电路、音频运算放大集成电路、音频功率放大集成电路、环绕声处理集成电路、电平驱动集成电路、电子音量控制集成电路、延时混响集成电路、电子开关集成电路等。

芯片封装方式大全各种IC 封装形式图片BGABall Grid Array EBGA 680L LBGA 160LPBGA 217L Plastic Ball GridArray SBGA 192L QFPQuad Flat Package TQFP 100LSBGASC-70 5L SDIPSIPSingle Inline PackageSOSmall Outline PackageTSBGA 680LCLCCCNR Communication and Networking Riser Specification Revision 1.2CPGA Ceramic Pin Grid ArrayDIPDual Inline Package SOJ 32LSOJSOP EIAJ TYPE II 14LSOT220 SSOP 16LSSOPTO18DIP-tabDual Inline Package with Metal HeatsinkFBGAFDIPFTO220Flat Pack HSOP28ITO220TO220 TO247 TO264 TO3 TO5 TO52 TO71ITO3pJLCCLCCLDCCLGALQFPPCDIPPGAPlastic Pin Grid Array TO72TO78TO8TO92TO93TO99TSOP Thin Small Outline PackagePLCC详细规格PQFP PSDIP LQFP 100L详细规格METAL QUAD 100L详细规格PQFP 100L详细规格QFPQuad Flat PackageTSSOP orTSOP IIThinShrinkOutlinePackageuBGAMicro BallGrid ArrayuBGAMicro BallGrid ArrayZIPZig-ZagInlinePackage TEPBGA 288L TEPBGAC-BendLeadSOT220SOT223SOT223SOT23SOT23/SOT323SOT25/SOT353SOT26/SOT363SOT343CERQUADCeramicQuad FlatPack详细规格CeramicCaseLAMINATECSP 112LChip ScalePackage详细规格Gull WingLeadsLLP 8La详细规格PCI 32bit 5VPeripheralComponentInterconnect详细规格PCI 64bit3.3VSOT523SOT89 SOT89Socket 603 FosterLAMINATE TCSP 20L Chip Scale PackageTO252PCMCIA PDIP PLCC详细规格SIMM30 Single In-line Memory Module SIMM72 Single In-line Memory Module SIMM72 Single In-lineTO263/TO268SO DIMM Small Outline Dual In-line Memory Module SOCKET 370 For intel 370 pin PGA Pentium III & Celeron CPUSOCKET 423 For intel 423 pin PGA Pentium 4 CPUSOCKET462/SOCKET A For PGA AMD Athlon & Duron CPUSOCKET 7For intel Pentium & MMX Pentium CPU SLOT 1 For intel Pentium II Pentium III & Celeron CPU SLOT A For AMD Athlon CPUSNAPTK SNAPTK SNAPZP SOH各种封装缩写说明BGABQFP132BGA BGA BGABGA BGACLCC CNR PGADIPDIP-tab BGADIPTOFlat PackHSOP28 TOTO JLCC LCC CLCCBGA LQFP DIP PGA PLCC PQFPDIP LQFP LQFPPQFP QFP QFP TQFP BGASC-70 5L DIPSIPSO SOHSOJ SOJ SOP TOSOP SOP CAN TOTO TO TO3 CAN CAN CANCAN CAN TO8 TO92 CAN CANTSOPTSSOP or TSOP BGABGAZIPPCDIP以下封装形式未找到相关图片，仅作简易描述，供参考：DIM单列直插式，塑料例如：MH88500QUIP蜘蛛脚状四排直插式，塑料例如：NEC7810DBGA BGA系列中陶瓷芯片例如：EP20K400FC672-3CBGA BGA系列中金属封装芯片例如： EP20K300EBC652-3 MODULE方形状金属壳双列直插式例如：LH0084RQFP QFP封装系列中，表面带金属散装体例如：EPF10KRC系列DIMM电路正面或背面镶有LCC封装小芯片，陶瓷，双列直插式例如：X28C010DIP-BATTERY电池与微型芯片内封SRAM芯片，塑料双列直插式例如：达拉斯SRAM系列（五）按用途分类集成电路按用途可分为电视机用集成电路、音响用集成电路、影碟机用集成电路、录像机用集成电路、电脑（微机）用集成电路、电子琴用集成电路、通信用集成电路、照相机用集成电路、遥控集成电路、语言集成电路、报警器用集成电路及各种专用集成电路。

PSDIP PLCC DIP DIP-TAB LCC LDCC LQFP LQFP FTO220HSOP28ITO220ITO3PPDIPBQFP PQFP PQFPQFP SC-70SDIP SIP SO SOD323SOJ SOJ SOT143 SOT223SOT223SOT23SOT343SOT SOT SOT523SOT89SSOP SSOP STO-220 TO18TO220TO247TO252 TO264TO3TO52TO71 TO78TO8TO92TO93PCDIP JLCC TO72STO-220TO99AX14TO263SOT89SOT23SOP SNAPTK FGIPTQFP TSOP TSSOP ZIP常见集成电路（IC）芯片的封装金属圆形封装 TO99最初的芯片封装形式。

引脚数8--12。

散热好，价格高，屏蔽性能良好，主要用于高档产品。

PZIP(Plastic Zigzag In-line Package)塑料ZIP型封装引脚数3 --16。

散热性能好，多用于大功率器件。

SIP(Single In-line Package)单列直插式封装引脚中心距通常为2.54mm，引脚数2 --23，多数为定制产品。

造价低且安装便宜，广泛用于民品。

DIP(DualIn－line Package)双列直插式封装绝大多数中小规模 IC均采用这种封装形式，其引脚数一般不超过100个。

适合在PCB板上插孔焊接，操作方便。

塑封DIP应用最广泛。

SOP(Small Out-Line Package) 双列表面安装式封装引脚有J形和L形两种形式，中心距一般分1.27mm和0.8mm两种，引脚数8--32。

体积小，是最普及的表面贴片封装。

BGA(Ball Grid Array Package)球栅阵列封装表面贴装型封装之一，其底面按阵列方式制作出球形凸点用以代替引脚。

适应频率超过100MHz ，I/O 引脚数大于208 Pin 。

芯片封装大全集锦详细介绍一、DIP双列直插式封装DIP(DualIn－line Package)是指采用双列直插形式封装的集成电路芯片，绝大多数中小规模集成电路(IC)均采用这种封装形式，其引脚数一般不超过100个。

采用DI P封装的CPU芯片有两排引脚，需要插入到具有DIP结构的芯片插座上。

当然，也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。

DIP封装的芯片在从芯片插座上插拔时应特别小心，以免损坏引脚。

DIP封装具有以下特点：1.适合在PCB (印刷电路板)上穿孔焊接，操作方便。

2.芯片面积与封装面积之间的比值较大，故体积也较大。

Intel系列CPU中8088就采用这种封装形式，缓存(Cache )和早期的内存芯片也是这种封装形式。

二、QFP塑料方型扁平式封装和PFP塑料扁平组件式封装QFP（Plastic Quad Flat Package）封装的芯片引脚之间距离很小，管脚很细，一般大规模或超大型集成电路都采用这种封装形式，其引脚数一般在100个以上。

用这种形式封装的芯片必须采用SMD（表面安装设备技术）将芯片与主板焊接起来。

采用S MD安装的芯片不必在主板上打孔，一般在主板表面上有设计好的相应管脚的焊点。

将芯片各脚对准相应的焊点，即可实现与主板的焊接。

用这种方法焊上去的芯片，如果不用专用工具是很难拆卸下来的。

PFP（Plastic Flat Package）方式封装的芯片与QFP方式基本相同。

唯一的区别是QFP一般为正方形，而PFP既可以是正方形，也可以是长方形。

QFP/PFP封装具有以下特点：1.适用于SMD表面安装技术在P CB电路板上安装布线。

2.适合高频使用。

3.操作方便，可靠性高。

4.芯片面积与封装面积之间的比值较小。

Intel系列CPU中80286 、80386和某些486主板采用这种封装形式。

三、PGA插针网格阵列封装PGA(Pin Grid Array Package)芯片封装形式在芯片的内外有多个方阵形的插针，每个方阵形插针沿芯片的四周间隔一定距离排列。

最全的芯片封装方式（图文对照）芯片封装方式大全各种IC封装形式图片BGABall Grid ArrayEBGA 680L LBGA 160LPBGA 217LPlastic Ball Grid ArraySBGA 192LQFPQuad Flat Package TQFP 100LSBGASC-70 5L SDIPSIPSingle Inline Package SOSmall Outline PackageTSBGA 680LCLCCCNR Communication and Networking Riser Specification Revision 1.2CPGA Ceramic Pin GridDIPDual Inline PackageSOJ 32L SOJSOP EIAJ TYPE II 14L SOT220 SSOP 16LTO18DIP-tabDual Inline Package withMetal Heatsink FBGAFDIPFTO220Flat PackHSOP28ITO220 TO220 TO247 TO264 TO3 TO5 TO52 TO71ITO3pJLLCCLDCCLGALQFPPCDIPPGAPlastic Pin Grid ArrayTO72TO78TO8TO92TO93TO99TSOPThin Small OutlinePackagePLCC详细规格PPS LQFP 100L 详细规格METAL QUAD 100L详细规格PQFP 100L 详细规格QFPQuad Flat PackageTSSOP or TSOP IIThinShrink OutlinePackageuBGAMicro BallGrid ArrayuBGAMicro BallGrid ArrayZIPZig-ZagInlinePackageTEPBGA 288L TEPBGA C-BendLeadSOT220 SOT223SOT223SSOT25/SOT353SOT26/SOT363S CERQUAD Ceramic Quad Flat Pack详细规格Ceramic Case LAMINATE CSP 112L Chip Scale详细规格Gull Wing LeadsLLP 8La详细规格PCI 32bit 5V Peripheral Component Interconnect 详细规格PCI 64bit 3.3VSOT523SOT89SOT89Socket 603 FosterLAMINATE TCSP 20L Chip Scale PackageTO252PCMCIA PDIP PLCC详细规格SIMM30 SingleIn-line Memory Module SIMM72 SingleIn-line Memory ModuleSIMM72 Single In-lineTO263/TO268 SO DIMM Small Outline Dual In-lineMemory Module SOCKET 370 For intel 370 pin PGA Pentium III & Celeron CPUSOCKET 423 For intel 423 pin PGA Pentium 4 CPUSOCKET462/SOCKET AFor PGA AMD Athlon & Duron CPUSOCKET 7For intel Pentium & MMX Pentium CPUSLOT 1For intel Pentium II Pentium III& CeleronCPUSLOT AFor AMD Athlon CPUSNAPTK SNAPTK SNAPZPS各种封装缩写说明BGABQFP132BGABGABGABGABGA CLCCCNRPGADIPDIP-tab BGADIPTOFlat PackHSOP28 TOTO LCCCLCCBGALQFP DIPPGAPLCCLQFPLQFPPQFPQFPQFPTQFP BGASC-70 5LDIPSIPSOSOJSOPTOSOPSOPCANTO。
