采暖工程设计说明

供热工程课程设计说明书目录1、概述............................................................ ２1.1 设计概况................................................... ２1.2 设计依据................................................... ２2、设计方案确定及计算.............................................. ２2.1 室外气象参数............................................... ２2.2 采暖设备要求和特殊要求..................................... ２2.3 热负荷计算................................................. ３2.3.1 校核围护结构传热阻是否满足最小传热阻的要求............ ３2.3.2 修改普通外墙使之成为保温外墙.......................... ５2.2.3 校核屋面最小传热阻.................................... ６2.3.4 负荷计算过程.......................................... ６3、散热器的选择.................................................... ９3.1 散热器的布置............................................... ９3.2 散热器的安装尺寸应保证..................................... ９3.3 散热器的计算............................................... ９4、水力计算...................................................... １１5、换热器选择和计算................................. 错误!未定义书签。

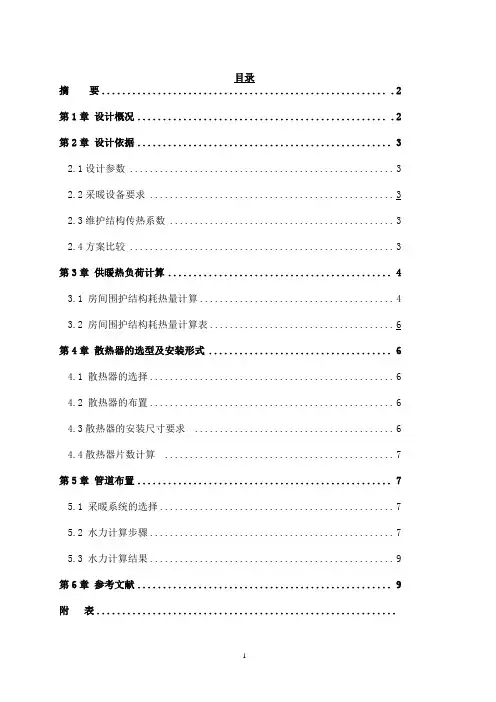

目录摘要........................................................ .2 第1章设计概况................................................. .2第2章设计依据.. (3)2.1设计参数 (3)2.2采暖设备要求 (3)2.3维护结构传热系数 (3)2.4方案比较 (3)第3章供暖热负荷计算 (4)3.1 房间围护结构耗热量计算 (4)3.2 房间围护结构耗热量计算表 (6)第4章散热器的选型及安装形式 (6)4.1 散热器的选择 (6)4.2 散热器的布置 (6)4.3散热器的安装尺寸要求 (6)4.4散热器片数计算 (7)第5章管道布置 (7)5.1 采暖系统的选择 (7)5.2 水力计算步骤 (7)5.3 水力计算结果 (9)第6章参考文献 (9)附表...........................................................摘要本工程共六层，每层3单元。

建筑总供暖面积约3050.64平方米。

系统与室外管网连接，.该工程采用接外热网机械循环下供下回式热水供暖系统，楼梯间独立立管供热。

参考有关文献资料对该楼的供热调系统进行系统负荷计算、规划、设计计算和设备选型。

第一章设计概况本次设计的任务是布置楼内的采暖系统，具体设计的步骤有：负荷的计算，散热器的选择，散热器片数确定，散热器的布置，水力计算。

第2章设计依据2.1设计参数室外气象参数采暖室外计算(干球)温度为tw =-23℃，；室内温度为tn=18℃冬季室外平均风速为vw=4.2m/s。

室内设计温度由《实用供热空调设计手册》中表4.1-1可以查得本设计所用到的民用建筑供暖室内计算温度，整理后列于下表中：表2.1 不同房间供暖室内计算温度2.2采暖设备要求散热器要求散热性能好，金属热强度大，承压能力高，价格便宜，经久耐用，使用寿命长。

查得，邯郸市西向的朝向修正率取 =2%；朝向修正耗热量为 Q3 =239.53×
（1+0.02）=244.32W （4）北内门 传热系数 K＝2.91W/m2*℃，温差修正系数 ＝0.7，传热面积 F ＝1×2.1×2=4.2 ㎡ 北内门基本耗热量为： Q4 KF (tn twn)a ＝2.91×4.2×（20+3.9）×0.7=204.47W (5)北内墙 传热系数 K＝1.345W/m2*℃，温差修正系数 ＝0.7，传热面积 F= （3.6+3.6+2.2）×3.2-1×2.1×2=25.88 ㎡
围护结构
传热系数 W/m2*℃
外墙 0.54
围护结构的传热系数
内墙
外窗
内门
1.345
2.34
2.91
屋面 1.169
2.4 其他资料
热源：换热站 热媒：热水 热媒参数：95℃/70℃ 建筑物周围环境：城市内、无遮挡
三、供暖热负荷计算
3.1 围护结构的耗热量
围护结构耗热量包含内容： ①围护结构的基本耗热量； ②维护结构的附加耗热量 ③冷风渗透耗热量； 上述代数和，分为基本耗热量和附加耗热量。
2
六、管道的布置 6.1 干管的布置 6.2 支管的布置
七、采暖系统水力计算 7.1 水力计算 7.2 水力计算中应注意的问题 7.3 各用户水力计算 7.4 立管水力计算的示例 7.5 不平衡率的计算
八、附属设备选择 九、课程设计总结 十、 参考文献
3
一、设计要求
1.1 目的及意义
本课程设计是继课程之后进行的。它是深入学习和消化课程内容的重要环
3.3 负荷计算示例
下面 107 房间为例进行热负荷计算：

开元新村供暖系统设计说明一、工程概况本项目为开元新村，位于济南市商河县，建筑面积约9万平方米，住宅。

供热面积9万平米。

地热条件：井出水温度为56度左右，出水量80m³/h。

二、冷热负荷估算住宅楼采暖形式为地板辐射采暖，总热负荷为3420kw，热指标为38w/㎡。

三、选型说明1、主机方案：用户侧热水供回水温度为35/45℃，地热水出水温度56℃。

本方案首先采用地热水通过板式换热器与供暖水换热后供给4.5万平方住宅建筑，地热水出板式换热器（温度28℃），再进入板式换热器后进行余热回收后排放。

选用一台全封闭螺杆热泵机组1台WCFXHP41TG，基本满足使用要求。

单台WCFXHP41TG机组制热量为1518kw，输入功率为308.6kW，热水出水温度45℃。

热源水进水温度20℃，出水温度15℃.2、机房附属设备配置方案：热水循环泵：（1）换热器加热供水系统选用1台型号为KQL100/160-22/2的立式水泵，流量为160m³/h，扬程32m，电机功率为22kW，二用一备，满足使用要求。

采暖板式换热器：1台，一次水侧56/28℃，二次水侧45/35℃，一次水流量为80，二次水流量为160m³/h，换热量1520kw。

热回收换热器：1台，一次侧28/20℃，二次侧20/16℃，二次侧循环泵KQL100/160,流量130 m ³/h,扬程24m，换热量746kw。

为保证换热效果与设备的使用寿命，在空调水管路管路中各加一个电子除垢仪，补水采用软化水，热源水经过除砂器和井水处理仪后进入板换。

供暖热水采用定压补水装置补水定压。

需要配置流量200m³，扬程22m自来水加水泵2台，1用一备。

3、初投资概算1、主机造价单位：人民币元2、机房附属设备及工程造价单位：人民币元本报价中电缆引至我方控制柜。

4、投资概算汇总表单位：人民币元一次换热：。
