充气式环网开关设备简介

充⽓柜,环⽹柜有哪些不同？应该怎样区分滴滴⼀下来活⼉啦
（环⽹柜）
环⽹柜是⼀组输配电设备装在柜体内或拼装间隔式环⽹供电单元的电⽓设备，采⽤负荷开关、
熔断器，结构简单、体积⼩，提⾼供电参数和性能以及供电安全等特点。

每个配电⽀路设⼀台
出线开关柜，环⽹柜的额定电流都不⼤，环⽹柜中的⾼压开关⼀般是负荷开关，采⽤负荷开关
操作正常电流，⽤熔断器断开短路电流，结合起来就取代了断路器。

（充⽓柜）
充⽓柜是新⼀代开关设备，开关可采⽤永磁机构、弹簧机构断路器。

充⽓柜结构紧凑、操作灵
活等优点。

应⽤场景不同技术⽅案有所差异。

充⽓柜适⽤于对⽤电要求较⾼的场合。

环⽹柜是按照应⽤来分类的,指开关柜在环形⽹络上,这些开关柜⼤多是额定电流不⼤于630A的负荷开关柜和组合电器柜,属于⼆次配电设备, ⽽充⽓柜是⼀种以⽓体为绝缘介质的开关设备,按照
应⽤领域可分为⼀次配电设备和⼆次配电设备, 因充⽓柜结构紧凑,尺⼨⼩,很多环⽹柜都使⽤充
⽓柜。

充⽓柜的设计为变压器的保护提供了两种选择：负荷开关—熔断器组合电器和具有继电保护的
断路器。

作为⾸选的环⽹单元，充⽓柜可以提供全套集成化的遥控与监视单元环⽹柜采⽤标准
化的器件如负荷开关、SF6或真空断路器、接地开关、互感器和⼆次元件。

通过这些标准化元件组合，环⽹柜能⼴泛地⽤于不同场合。

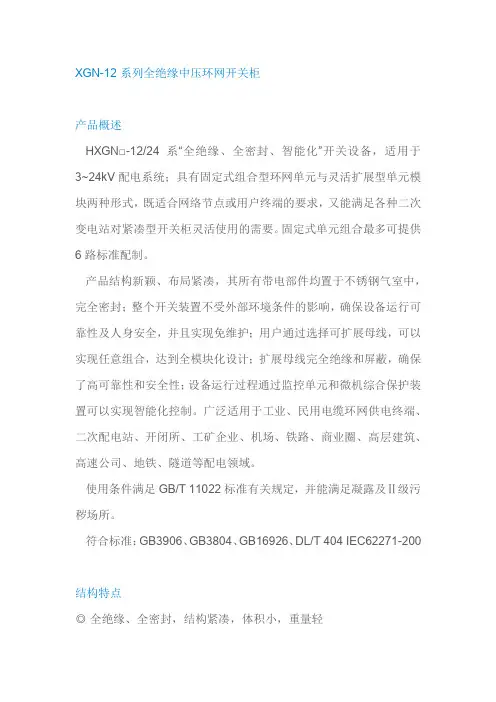

XGN-12系列全绝缘中压环网开关柜
产品概述
HXGN□-12/24 系“全绝缘、全密封、智能化”开关设备，适用于3~24kV配电系统；具有固定式组合型环网单元与灵活扩展型单元模块两种形式，既适合网络节点或用户终端的要求，又能满足各种二次变电站对紧凑型开关柜灵活使用的需要。

固定式单元组合最多可提供6路标准配制。

产品结构新颖、布局紧凑，其所有带电部件均置于不锈钢气室中，完全密封；整个开关装置不受外部环境条件的影响，确保设备运行可靠性及人身安全，并且实现免维护；用户通过选择可扩展母线，可以实现任意组合，达到全模块化设计；扩展母线完全绝缘和屏蔽，确保了高可靠性和安全性；设备运行过程通过监控单元和微机综合保护装置可以实现智能化控制。

广泛适用于工业、民用电缆环网供电终端、二次配电站、开闭所、工矿企业、机场、铁路、商业圈、高层建筑、高速公司、地铁、隧道等配电领域。

使用条件满足GB/T 11022标准有关规定，并能满足凝露及Ⅱ级污秽场所。

符合标准：GB3906、GB3804、GB16926、DL/T 404 IEC62271-200
结构特点
◎全绝缘、全密封，结构紧凑，体积小，重量轻
◎所有高压带电元件全部密封在SF6气体的箱体内
◎设计模块化设计可实现各种主接线的组合方式
◎通过母线连接器实现柜体的任意扩展，全屏蔽电缆进出线
◎有手动、电动两种操作方式可供选择，可实现远程控制
◎可配用断路器柜、高压计量柜
◎不受恶劣环境及场所的影响，抗凝露、凝霜、盐雾等
◎防洪能力强（24小时水下施加30kPa的压力浸水试验），长寿命，免维护
◎可配用智能化监控单元，满足配网自动化升级要求
技术参数。

GIS厂商介绍 目前GIS国外生产厂家主要有ABB、意大利红申集团 、三菱、日立、西门子、阿尔斯通、阿海珐(Areva)集 团等，国内生产厂家有红苏电气科技有限责任公司、 西安高压电器研究所电器制造厂、泰开集团有限公司 、中国西门子高压开关有限公司、厦门ABB高压开关有 限公司、天水长城开关厂等。目前合企生产的GIS占国 内市场相当人的份额，如占550kV断路器和GIS市场的 80％，占252kV断路器和GIS市场的50％，占126kv断路 器和GIS市场的30％。
★传感器
传感器是测量中压电力系统中监视和保护所需的电流和电 压的一种新的解决办法,通过引入传感器解决，其工作原理， 对电流和电压检测分别用ROGOWSKI线圈和阻性或容性分压器。 一般说来，它们与常规的感应互感器同时代的。直到现在， 由于通用的电子继电器的引入，才有可能利用传感器的优点。 原理：电流的测量是基于ROGOWSKI线圈原理。ROGOWSKI线较就 是所谓的空线圈，与电流互感器的二次绕组一样，是一个围绕 一次导体没有铁芯的环形线圈。但是， 从ROGOWSKI线圈给出 的信号不同于CT的输出：1、一个具有铁芯的并且几乎短路二 次绕组的电流互感器的输出，是一个电流信号。这就是所谓的 二次电流与一次电流成正比；2、一个具有其空芯并且开路的 ROGOWSKI线圈的输出信号是一个电压信号。这就是所谓的电压 与一次电流的导数成正比。由于在ROGOWSKI线圈中没有铁芯， 所以不会出现饱和。因此，在整个电流范围直到最大电流，输 出都是线性的。
四、HSM6开关柜
(一) HSM6 气体绝缘中压开关柜结构特点 HSM6的含义：H 表示金属铠装，SM表示气体绝缘，6 表示序列号。 HSM6 开关柜采用全金属进行封闭，共分为母线室、断路器室、 电缆室和二次接线及断路器操作机构室。这种开关柜最大特点就是 SF6气体绝缘，其绝缘性能好，令开关柜更为紧凑，体积小，更适合 于地铁、变电所这种由于受到环境限制的地方。

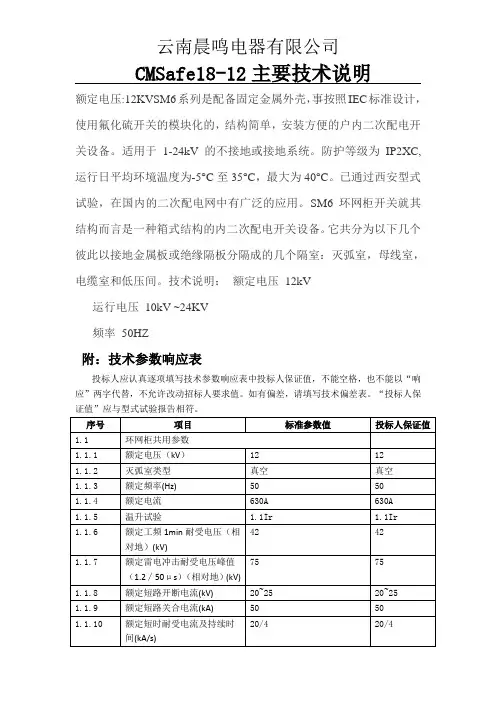

CMSafe18-12主要技术说明额定电压:12KVSM6系列是配备固定金属外壳，事按照IEC标准设计，使用氟化硫开关的模块化的，结构简单，安装方便的户内二次配电开关设备。

适用于1-24kV的不接地或接地系统。

防护等级为IP2XC,运行日平均环境温度为-5°C至35°C，最大为40°C。

已通过西安型式试验，在国内的二次配电网中有广泛的应用。

SM6环网柜开关就其结构而言是一种箱式结构的内二次配电开关设备。

它共分为以下几个彼此以接地金属板或绝缘隔板分隔成的几个隔室：灭弧室，母线室，电缆室和低压间。

技术说明：额定电压12kV运行电压10kV ~24KV频率50HZ附：技术参数响应表投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。

如有偏差，请填写技术偏差表。

“投标人保证值”应与型式试验报告相符。

序号项目标准参数值投标人保证值1.1环网柜共用参数1.1.1额定电压（kV）12121.1.2灭弧室类型真空真空1.1.3额定频率(Hz) 50501.1.4额定电流630A630A1.1.5温升试验 1.1Ir 1.1Ir42421.1.6额定工频1min耐受电压（相对地）(kV)75751.1.7额定雷电冲击耐受电压峰值（1.2∕50μs）（相对地）(kV)1.1.8额定短路开断电流(kV) 20~2520~251.1.9额定短路关合电流(kA) 50501.1.10额定短时耐受电流及持续时20/420/4间(kA/s)1.1.12燃弧持续时间0.3~0.50.3~0.51.1.13有功负载条件下开断次数(次) 2002001.1.14辅助和控制回路短时工频耐受电压（kV）221.1.15供电电源1.1.15.1控制回路(V) DC48V DC48V1.1.15.2辅助回路(V) DC48V DC48V1.1.16使用寿命(≥年) 20201.1.17设备尺寸1.1.17.1单台环网柜整体尺寸（长宽高）325*751*1336 325*751*13361.1.17.2设备的最大运输尺寸（长宽高）按实际订单尺寸按实际订单尺寸1.1.18防护等级IP33X1.1.18.1柜体外壳IP67X IP67X1.1.18.2隔室间IP33X IP33X1.1.19相间及相对地净距（≥带电体对门）1251251.2.19异相接地故障开断试验1.2.19.1试验电流（kA）17.3217.321.2.19.2试验电压（kV）12121.2.20容性电流开合试验（试验室）1.2.20.1实验电流电缆：10 电缆：10 1.2.20.2试验电压(kV) 1.4×12/√3 1.4×12/√3 1.2.20.3C1级：CC1：24×O；CC2：24×CO；BC1：24×O；BC2：24×CO1.3负荷开关参数1.3.1额定电流(A) 6306301.3.2额定工频1min耐受电压1.3.2.1断口(kV) 48481.3.2.2对地(kV) 42421.3.3额定雷电冲击耐受电压峰值（1.2∕50μs）1.3.3.1断口(kV) 85851.3.3.2对地(kV) 75751.3.4额定短时耐受电流及持续时间20/420/41.3.6机械稳定性(次)1.3.6.1SF6（≥）500050001.3.6.2真空（≥）10000100001.3.7额定电缆充电开断电流（≥）10101.3.8切空载变压器电流15151.4负荷开关—熔断器组合电器参数1.4.1额定电流(A) 1251251.4.2熔断器额定短路开断电流31.531.51.4.3转移电流(A) 1400 17501.4.4交接电流(A)1.5隔离开关参数（如果有）1.5.1额定电流6306301.5.2主回路电阻（μΩ）1.5.3额定工频1min耐受电压1.5.3.1断口(kV) 48481.5.3.2对地(kV) 42421.5.4额定雷电冲击耐受电压峰值（1.2∕50μs）1.5.4.1断口(kV) 85851.5.4.2对地(kV) 757520/420/41.5.5额定短时耐受电流及持续时间1.5.6额定峰值耐受电流50501.5.7机械稳定性（≥）300030001.6接地开关参数1.6.1额定短时耐受电流及持续时20/220/2间（kA/s）1.6.2额定峰值耐受电流（kA）50501.6.3额定短路关合电流（kA）50501.6.4额定短路电流关合次数（次）221.6.5机械稳定性（≥次）300030001.7电流互感器参数1.7.1型式或型号电磁式电磁式1.7.2绕组11.7.2.1额定电流比按实际图纸按实际图纸1.7.2.2额定负荷按实际图纸按实际图纸1.7.2.3准确级按实际图纸按实际图纸1.7.3绕组21.7.3.1额定电流比按实际图纸按实际图纸1.7.3.2额定负荷按实际图纸按实际图纸1.7.3.3准确级按实际图纸按实际图纸1.7.4绕组31.7.4.1额定电流比按实际图纸按实际图纸1.7.4.2额定负荷按实际图纸按实际图纸1.7.4.3准确级按实际图纸按实际图纸1.8电压互感器及熔断器参数1.8.1型式或型号电磁式电磁式1.8.2额定电压比按实际图纸按实际图纸1.8.3准确级0.2/0.5/3P0.2/0.5/3P 1.8.4接线级别按实际图纸按实际图纸1.8.5额定容量按实际图纸按实际图纸1.8.6三相不平衡度(V) 111.8.7低压绕组1min工频耐压(kV) 221.8.8额定电压因数 1.2倍连续，1.9倍8h 1.2倍连续，1.9倍8h1.8.9熔断器型式按实际图纸按实际图纸1.8.10熔断器的额定电流按实际图纸按实际图纸1.8.11熔断器的额定短路开断电流按实际图纸按实际图纸1.9避雷器参数1.9.1型式复合绝缘金属氧化物避雷器复合绝缘金属氧化物避雷器1.9.2额定电压（kV）17171.9.3持续运行电压（kV）13.613.61.9.4标称放电电流(kA) 5551.851.81.9.5陡波冲击电流下残压峰值（5kA，1/3μs）（≤kV）45/5045/501.9.6雷电冲击电流下残压峰值（5kA，8/20μs）（kV）38.338.31.9.7操作冲击电流下残压峰值（250A，30/60μs）（≤kV）1.9.8直流1mA参考电压(≥kV) 24241.9.975%直流1mA参考电压下的泄漏电流(μA)16161.9.10工频参考电压（有效值）(≥kV)1.9.11工频参考电流（峰值）(mA) 111.9.12持续电流1.9.12.1全电流(mA)1.9.12.2阻性电流((μA))1.9.13长持续时间冲击耐受电流(A) 400（峰值）400（峰值）1.9.144/10μs大冲击耐受电流(kA) 65（峰值）65（峰值）1.9.15动作负载1.9.16工频电压耐受时间特性1.9.17千伏额定电压吸收能力（kJ/kV）1.9.18压力释放能力（kA/s）25/0.225/0.21.10母线参数1.10.1材质铜铜1.10.2额定电流（A）63063020/420/41.10.3额定短时耐受电流及持续时间(kA/s)1.10.4额定峰值耐受电流(kA) 50501.10.5导体截面(mm2) 与环网柜型式试验报告中产品的导体截面、材质一致。
