实验五 交换机基本配置

实验 5 交换机的配置与应用一实验目的在熟悉交换机外部结构的基础上，了解交换机的物理连接方法和基本参数的配置方法。

二实验要求1.设备要求：计算机至少 1 台（装有 Windows 2000/XP/ 2003 操作系统、装有网卡），二层交换机 1 台，直连 UTP 线 1 根， Console 电缆 1 根。

2.每组 2 人，合作完成。

三实验预备知识交换机的基本操作主要包括硬件连接和基本参数的配置。

从外形上看，交换机与集线器非常相似，但二者在工作原理上完全不同：前者工作在物理层、各端口共享总线，在物理拓扑上看似星型网，但在工作原理上属于总线型；而后者却需要相关配置才能发挥应有的作用，例如地址学习、数据帧过滤和按生成树传递。

图交换机外观图一种控制端口外观对以太网交换机进行配置可以有多种方法，其中使用终端控制台查看和修改交换机的配置是最基本、最常用的一种。

随以太网交换机的不同，配置方法和配置命令也有很大差异。

Cisco2924 以太网交换机带有24 个端口，并具有10/100M 自适应功能。

下面，已Cisco2924 以太网交换机组成的如图所示的局域网为例，介绍其简单的配置方法。

1.实验拓扑PC Switch_ACom1Console图PC机与交换机的控制台端口相连终端控制台的连接和配置通过控制台查看和修改交换机的配置需要一台或简易终端应该能够仿真VT100 终端。

实际上，PC 机或一台简易的终端，但是该 PC 机Windows 2000 Server 中的“超级终端”软件可以对VT100 终端进行仿真。

PC 机或终端需要一条电缆进行连接，它一段与交换机的控制台端口相连，如图所示，另一端与 PC机或终端的串行口（ DB9 口或 DB25 口）相连。

2.超级终端设置利用 PC机作为控制终端使用，在连接完毕后可以通过以下步骤进行设置：①启动 Windows XP 操作系统，通过“开始”→“程序” →“附件” →“通信” →“超级终端”进入超级终端程序；②选择交换机使用的串行口 COM1，并将该串口设置为 9600 波特、 8 个数据位、 1 个停止位、无奇偶校验和硬件流量控制，如图所示；图设置超级终端的串行口③登录交换机：单击“回车”键，系统将收到交换机的回送信息，进入交换机的用户模式，如图所示。

交换机基本配置实验报告一、实验目的。

本实验旨在通过对交换机进行基本配置，掌握交换机的基本功能和操作方法，了解交换机的工作原理，为今后的网络管理和维护工作打下基础。

二、实验环境。

本次实验使用的设备和软件环境如下：1. 交换机，Cisco Catalyst 2960。

2. 电脑，Windows 10操作系统。

3. 软件，Cisco网络模拟软件Packet Tracer。

三、实验内容。

1. 连接交换机。

首先，将电脑和交换机通过网线连接起来，确保连接的网线是正常的，然后打开Packet Tracer软件，创建一个新的网络拓扑图，将交换机和电脑拖入拓扑图中，并连接它们。

2. 登录交换机。

在电脑上打开命令提示符，使用Telnet或SSH协议登录交换机，输入交换机的IP地址和登录密码，成功登录后，进入交换机的命令行界面。

3. 设置交换机主机名。

在交换机的命令行界面中，使用命令“hostname Switch1”将交换机的主机名设置为“Switch1”。

4. 设置管理IP地址。

使用命令“interface vlan1”进入VLAN1接口配置模式，然后使用命令“ip address 192.168.1.1 255.255.255.0”设置交换机的管理IP地址为192.168.1.1，子网掩码为255.255.255.0。

5. 设置管理密码。

使用命令“enable secret cisco”设置交换机的特权模式密码为“cisco”，用于提升特权级别时的验证。

6. 保存配置。

最后，使用命令“copy running-config startup-config”将当前的配置保存到交换机的NVRAM中，以便下次重启后配置不会丢失。

四、实验总结。

通过本次实验，我们成功地对交换机进行了基本配置，包括设置主机名、管理IP地址和特权密码等操作。

掌握了交换机的基本配置方法，为今后的网络管理工作打下了基础。

五、实验心得。

在实验过程中，我们发现了一些问题，比如在设置管理IP地址时需要进入VLAN1接口配置模式，这些细节需要我们在实际操作中多加注意。

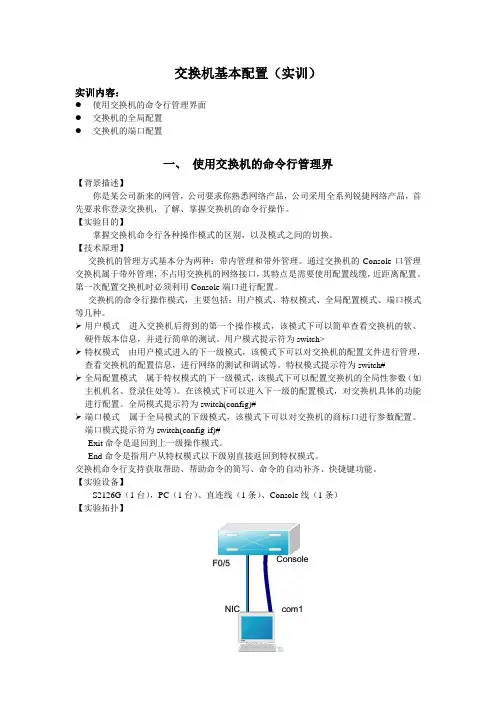

交换机基本配置（实训）实训内容：●使用交换机的命令行管理界面●交换机的全局配置●交换机的端口配置一、使用交换机的命令行管理界【背景描述】你是某公司新来的网管，公司要求你熟悉网络产品，公司采用全系列锐捷网络产品，首先要求你登录交换机，了解、掌握交换机的命令行操作。

【实验目的】掌握交换机命令行各种操作模式的区别，以及模式之间的切换。

【技术原理】交换机的管理方式基本分为两种：带内管理和带外管理。

通过交换机的Console口管理交换机属于带外管理，不占用交换机的网络接口，其特点是需要使用配置线缆，近距离配置。

第一次配置交换机时必须利用Console端口进行配置。

交换机的命令行操作模式，主要包括：用户模式、特权模式、全局配置模式、端口模式等几种。

用户模式进入交换机后得到的第一个操作模式，该模式下可以简单查看交换机的软、硬件版本信息，并进行简单的测试。

用户模式提示符为switch>特权模式由用户模式进入的下一级模式，该模式下可以对交换机的配置文件进行管理，查看交换机的配置信息，进行网络的测试和调试等。

特权模式提示符为switch#全局配置模式属于特权模式的下一级模式，该模式下可以配置交换机的全局性参数（如主机机名、登录住处等）。

在该模式下可以进入下一级的配置模式，对交换机具体的功能进行配置。

全局模式提示符为switch(config)#端口模式属于全局模式的下级模式，该模式下可以对交换机的商标口进行参数配置。

端口模式提示符为switch(config-if)#Exit命令是退回到上一级操作模式。

End命令是指用户从特权模式以下级别直接返回到特权模式。

交换机命令行支持获取帮助、帮助命令的简写、命令的自动补齐、快捷键功能。

【实验设备】S2126G（1台），PC（1台）、直连线（1条）、Console线（1条）【实验拓扑】C o n s o l eF0/5c o m1N I C【实验内容】1、将主机和交换机进行连接2、利用超级终端登陆配置交换机3、交换机命令行模式的进入进入特权模式Switch>enableSwitch#进入全局配置模式下Switch#configure terminalSwitch(config)#exitSwitch#进入接口配置模式Switch(config)#interface fastEthernet 0/5Switch(config-if)返回到上一级操作模式Switch#exit直接返回特权模式Switch(config-if)#endSwitch#4、交换机命令行基本功能支持命令简写(按TAB键将命令补充完整)在每种操作模式下直接输入“?”显示该模式下所有的命令命令空格“?”显示命令参数并对其解释说明字符“?”显示以该字符开头的命令命令历史缓存: (Ctrl+P)显示上一条命令,(Ctrl+N)显示下一条命令【注意事项】1、命令行操作进行自动补齐或命令简写时，要求所简写的字母必须能够惟一区别该命令。

一、实验目的1. 熟悉交换机的基本功能和工作原理；2. 掌握交换机的基本配置方法，包括端口配置、VLAN配置、STP配置等；3. 学会使用交换机进行网络管理，确保网络稳定运行。

二、实验环境1. 交换机：Cisco Catalyst 2960；2. 计算机终端：一台；3. 网络线缆：直通线、交叉线各一条；4. 路由器：一台（可选）。

三、实验内容1. 交换机基本配置；2. VLAN配置；3. STP配置；4. 交换机远程登录配置。

四、实验步骤1. 交换机基本配置（1）连接交换机与计算机终端，使用控制台线缆（Console线）连接交换机的Console口和计算机的串口。

（2）打开计算机终端，设置串口参数：波特率9600，数据位8，停止位1，校验位None。

（3）在计算机终端中输入交换机的默认IP地址，登录交换机。

（4）配置交换机的基本信息，如主机名、密码等。

（5）配置交换机的管理IP地址，以便远程登录。

2. VLAN配置（1）进入全局配置模式，创建VLAN。

（2）将端口分配到相应的VLAN。

（3）配置VLAN间路由（可选）。

3. STP配置（1）进入全局配置模式，启用STP。

（2）配置STP的根桥选举。

（3）配置STP的端口优先级和成本。

4. 交换机远程登录配置（1）配置交换机的Telnet服务。

（2）设置Telnet登录的用户名和密码。

（3）测试远程登录功能。

五、实验结果与分析1. 交换机基本配置实验结果显示，交换机已成功登录，并配置了基本信息和管理IP地址。

这表明交换机已具备基本网络功能。

2. VLAN配置实验结果显示，成功创建了VLAN，并将端口分配到了相应的VLAN。

这表明交换机已具备VLAN隔离功能。

3. STP配置实验结果显示，STP已成功启用，并配置了根桥选举、端口优先级和成本。

这表明交换机已具备STP保护功能。

4. 交换机远程登录配置实验结果显示，成功配置了Telnet服务，并设置了登录用户名和密码。
