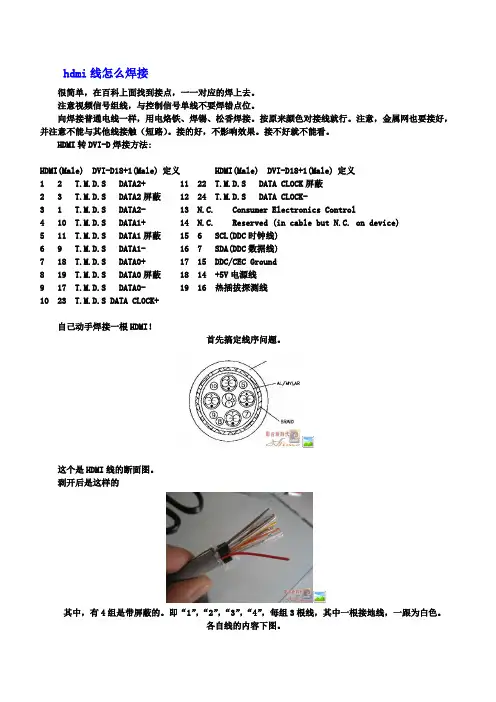

hdmi线怎么焊接很简单，在百科上面找到接点，一一对应的焊上去。
注意视频信号组线，与控制信号单线不要焊错点位。
向焊接普通电线一样，用电烙铁、焊锡、松香焊接。
按原来颜色对接线就行。
注意，金属网也要接好，并注意不能与其他线接触（短路）。
接的好，不影响效果。
接不好就不能看。
HDMI转DVI-D焊接方法:HDMI(Male) DVI-D18+1(Male) 定义HDMI(Male) DVI-D18+1(Male) 定义1 2 T.M.D.S DATA2+ 11 22 T.M.D.S DATA CLOCK屏蔽2 3 T.M.D.S DATA2屏蔽12 24 T.M.D.S DATA CLOCK-3 1 T.M.D.S DATA2- 13 N.C. Consumer Electronics Control4 10 T.M.D.S DATA1+ 14 N.C. Reserved (in cable but N.C. on device)5 11 T.M.D.S DATA1屏蔽156 SCL(DDC时钟线)6 9 T.M.D.S DATA1- 167 SDA(DDC数据线)7 18 T.M.D.S DATA0+ 17 15 DDC/CEC Ground8 19 T.M.D.S DATA0屏蔽18 14 +5V电源线9 17 T.M.D.S DATA0- 19 16 热插拔探测线10 23 T.M.D.S DATA CLOCK+自己动手焊接一根HDMI！首先搞定线序问题。

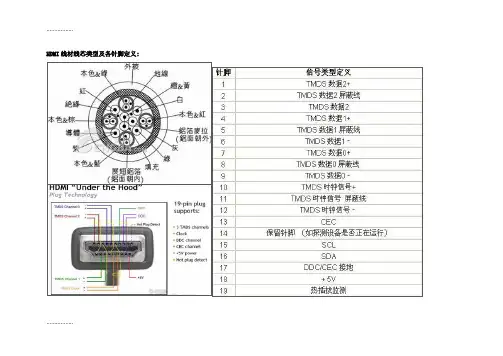

这个是HDMI线的断面图。
剥开后是这样的其中，有4组是带屏蔽的。
即“1”，“2”，“3”，“4”，每组3根线，其中一根接地线，一跟为白色。
各自线的内容下图。
HDMI插头焊接有正反2面。
一面9个焊接点，一面10个焊接点。
网络上的技术大全，看不懂。
我直接上个最直接的吧。
灰色代表1，2，3，4的4组。
地线可以不焊接。
反正我没焊接也接通了。
搞定了线序之后，接下来是焊接问题了。
hdmi焊接培训心得为期四周的实训结束了，我通过此次实习，自己一下子学到了不少知识，懂得了许多做人做事的道理，也懂得了时间的可贵，人生在于努力与进取，人生的道路有如逆水行舟不进则退。
我在收获经验的同时，还收获了许多阅历，收获了一些成熟，在这次实训当中，我不仅培养了独立思考的能力，在其他的能力上也都有所提高。
在这同时，我也学会了很多实用的方法，在以后的工作当中都用得上，这次实训真的是受益匪浅啊，以后面对社会的时候，我要吸取这次实训的经验教训，我也要不断的学习与实践，再学习，再实践。
以后在工作岗位中要勤于思考，主动动手动脑，有很多时候，是不会有人告诉我们一步步该怎么做的。
都需要我们自己去弄懂，需要自己一点点的努力，所以我们的每一步都需要独立思考的。
其中也许会遇到很多的困难，我们在这个时候除了寻找帮助，最重要的还是自己去思考，心中要相信自己，这样才能闯出一片天地，人的一生不可能都是一帆风顺的，只有勇敢去面对人生中的每一个困难，才能走出精彩的人生，这让我更清楚地感到了自己肩上的重任，看清了自己的人生方向，更要有一种平和的心态和不耻下问的精神，以后不管遇到什么事都要去思考，都要多听别人的建议，都要对自己所做事去负责了。
第一阶段是编写预焊接工艺规程的阶段，我们首先按照设计题目和要求，翻阅了相关资料，对这些数据进行查阅分析，在查阅的过程中，我们细心谨慎，通过我们大家大家一起动脑，我们做的是异种板之间的焊接。
对大小规格都相同的mm×mm×8mmqr和qr的两种板进行熔化极气体保护焊焊接。
有两种焊接方法，一种是手工焊，一种是机器人焊接，很荣幸，我们组抽到了机器人焊接，机器人焊接成型快，成型好，并且缺陷少，安全可靠。
首先我们预测了可能会在焊接过程中出现的各种问题和缺陷，对接母材焊缝焊件厚度范围、对接焊缝、焊缝金属厚度的确定根据nb/t对接焊缝试件与焊缝厚度规定确定，并且通过公式来确定材料的碳当量，以便分析它的焊接性如何，qr是一种压力容器专用的低合金高强度钢，一般在热轧空冷状态下使用，不需要专门的热处理，但是qr的焊接性与qr相比，有很多不足之处，我们在选焊接参数的时候就根据qr来选取了，焊条选择根据nb/t确定，选用er50―6焊丝。
HDMI环焊技术要领一:HDMI环焊注意事项1：环焊水属于强力助焊剂系列,具有高腐蚀性,请勿长期裸手操作.2：该产品的优点是上锡能力强,缺点是腐蚀力度大,请勿使用在任何含有线路的产品中,以免造成腐蚀. 3: 该产品谨为HDMI环焊而设计,严禁使用在其它领域,如使用在其它领域造成一切质量事故与本产品无关.4: HDMI环焊后,请立即进行清洗,并使用防锈油加以保护,以免造成长期腐蚀插头等.(产品经过高温焊接后,请在2小时内进行清洗,否则可能会导致后面清洗不掉)5: 环焊水含有导电离子,具有导电性,如液体流入到线路内部,会导致绝缘不良及线路腐蚀,请谨慎使用. 6: 刚开始焊接时,治具是冷的,锡炉温度较高,冷热交替时会产生气泡或炸锡情况,请小心使用,待治具加热后,气泡及炸锡情况会慢慢消除.7: 浸锡时请将产品以倾斜45度左右的方向浸入,并缓慢左右摆动2-3秒,使焊接中气体排出,防止锡水倒流及锡泡产生.8: 环焊水含有卤素,焊接后卤素大部份会挥发,在无卤产品中使用,请经过验证并测试合格后再使用. 9: 未能一次性焊接OK的产品,请等产品冷却后再进行二次焊接,防止产品过热损坏变形.二:HDMI治具设计与使用注意事项.1: 护套建议使用较薄的钛合金护套,可以减少浸入时的排锡现象.2: 建议使用低温锡进行焊接,可以减少焊接时温度对插头的损坏情况.3: 护套的设计应考虑到排气的问题,防止锡水倒流到插头内部.4: 护套的设计应考虑到锡的流动性问题,套入治具后上锡部份间隙太深太窄,都不利于锡的流动和排气,会增加上锡难度及降低产品的一次性合格率.5:刷环焊水时,请勿过量使用,均匀涂布在焊接部位即可.6:因小锡炉装的锡比较少，降温和回温速度波动大而且慢,建议使用较大口径锡炉.三:常见问题解析:1: 焊接后插头脏污什么原因?护套排气不行,导致环焊水倒流,或是锡水过量.2:焊接时锡厚锡多什么原因? 护套设计过厚出现的挂锡情况.3:很多上锡不到位什么原因? 护套排气不行,间隙太深太窄锡流不进去.4:脏污擦试不干净什么原因? 高温焊接后应立即清洗太久就洗不掉了,清洗时间应在2H内进行.5:产品出现绝缘不良是什么原因?5. 1.环焊水倒流到插头内部,请改善护套排气.5.2.环焊水使用过量,请减少环焊水使用量5.3.芯线助焊剂与环焊水交叉感染,导致芯线助焊剂导电,环焊水请与芯线助焊剂严格区分,包括容器,吸管,等.。
HDMI线材线芯类型及各针脚定义:.................HDMI转DVI-D焊接方法:.................DVI-I线材线芯类型及各针脚定义: .................DVI-D线材线芯类型及各针脚定义: ...................................................DVI-D图样DVI-I图样HDMI／HDMI接口／HDMI端子／DVI转HDMI／HDMI连接器.................供应商：深圳市格连电子有限公司产品类型：全新销售范围：广东省深圳市产品数量：1000000 个产品包装：卷袋商品颜色：黄色，银白色商品产地：深圳商品价格：2.5／个商品规格：ＰＨ１．０发布日期：2009-09-28..................................VGA插头的焊接方法：选择3+4 计算机视频线的传统焊法为：（注意D15 接头一定选用金属外壳）3+4 线D15 插头红线的芯线：脚1 、红线的屏蔽线：脚6 绿线的芯线：脚2 、绿线的屏蔽线：脚7蓝线的芯线：脚3 、蓝线的屏蔽线：脚8 黑线：脚10、棕线：脚11黄线：脚13 、白线：脚14 外层屏蔽：15 端壳压接在实际操作中，还有一种非常简单适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。
...................................................。
