第一章船舶类型(上)

第一章船舶类型1.1船舶及分类·船舶常用的分类方法：按船舶用途分类、按航区分类、按航行方式分类、按有无自航能力分类、按推进动力分类、按推进器形式分类、按上层建筑形式分类、按建造材料分类、按机舱位置及连续甲板层数分类，·按船舶用途分类：军用舰艇、民用船艇。

工程船舶：挖泥船、打桩船、起重船、打捞船,布缆船、救助拖船、浮船坞、测量船、破冰船等。

渔业船:各种捕捞船及渔业辅助船。

港务船：港作拖船、引水船、航标船、港监船、供油船、供水船、消防船、交通船、带缆船、检疫船、浮油回收船、粪便处理船、水面清扫船及趸船。

·运输船舶的发展趋势：大型化、高速化、自动化,专用化、节能与环保化。

1.2典型的运输船舶·定义:运输船舶是指载运旅客与货物的船舶,通常又称为商船。

运输船舶按运载物的性质分类，可分成客船和货船两大类。

·客船:客船分为远洋客船、近海客船、沿海客船和内河客船等。

严格地讲，载客超过12人参均应视为客船。

对客船的要求首先是安全可靠，其次应具有良好的适航性和居住条件以及较快航速。

·干货船：常见的干货船主要有杂货船、集装箱船、散货船、滚装船、载驳船、运木船及冷藏船等。

·杂货船:用于载运各种包装、桶装以及成箱、成捆等件杂货的船舶。

机舱设在船舶中部或尾部。

前者有利于调整船舶纵倾,后者可增大载货容积,但空载时有较大纵倾。

双层底部空间可用作压载水舱，清水舱及燃料舱。

船的首尾分别设有首尾尖舱，以防船舶首尾端部碰撞破损时海水进入大舱，起到保证船舶安全作用。

·集装箱船:可分为全集装箱船和半集装箱船。

机舱及上层建筑通常位于船尾。

·散货船：散货船是指专门用于载运粉末状、颗粒状、块状等非包装类大宗货物的运输船舶。

主要有普通散货船(单甲板、尾机型，货舱截面呈八角型)、专用散货船(运煤、散粮、矿砂、散装水泥)、兼用散货船(车辆-散货船,矿-散-油兼用船)以及特种散货船(自卸货船、浅吃水肥大型船)等。

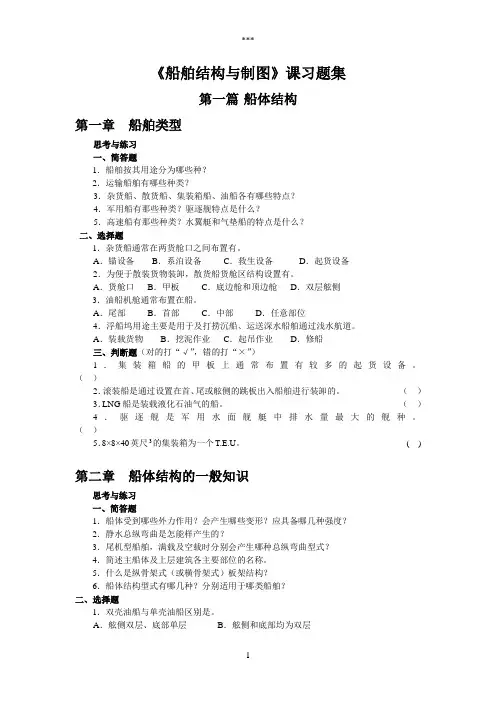

《船舶结构与制图》课习题集第一篇船体结构第一章船舶类型思考与练习一、简答题1．船舶按其用途分为哪些种？2．运输船舶有哪些种类？3．杂货船、散货船、集装箱船、油船各有哪些特点？4．军用船有那些种类？驱逐舰特点是什么？5．高速船有那些种类？水翼艇和气垫船的特点是什么？二、选择题1．杂货船通常在两货舱口之间布置有。

A．锚设备B．系泊设备C．救生设备D．起货设备2．为便于散装货物装卸，散货船货舱区结构设置有。

A．货舱口B．甲板C．底边舱和顶边舱D．双层舷侧3．油船机舱通常布置在船。

A．尾部B．首部C．中部D．任意部位4．浮船坞用途主要是用于及打捞沉船、运送深水船舶通过浅水航道。

A．装载货物B．挖泥作业C．起吊作业D．修船三、判断题（对的打“√”，错的打“×”）1．集装箱船的甲板上通常布置有较多的起货设备。

（）2．滚装船是通过设置在首、尾或舷侧的跳板出入船舶进行装卸的。

（）3．LNG船是装载液化石油气的船。

（）4．驱逐舰是军用水面舰艇中排水量最大的舰种。

（）5．8×8×40英尺3的集装箱为一个T.E.U。

( )第二章船体结构的一般知识思考与练习一、简答题1．船体受到哪些外力作用？会产生哪些变形？应具备哪几种强度？2．静水总纵弯曲是怎能样产生的？3．尾机型船舶，满载及空载时分别会产生哪种总纵弯曲型式？4．简述主船体及上层建筑各主要部位的名称。

5．什么是纵骨架式（或横骨架式）板架结构？6．船体结构型式有哪几种？分别适用于哪类船舶？二、选择题1．双壳油船与单壳油船区别是。

A．舷侧双层、底部单层B．舷侧和底部均为双层C．舷侧单层、底部双层D．底部和甲板为双层2．船体受总纵弯曲力最大的部位是。

A．船舶首尾B．船舶舷侧和底部C．船舶甲板和底部C．船中上甲板和底部3．纵骨架式板架结构主要用于船舶的。

A．上甲板和底部B．下甲板和底部C．上甲板和舷侧D．舷侧和底部4．混合骨架式船体结构的船其舷侧板架为。

第一章船舶分类与用途（本章图片在课件里查阅）学习目标知识目标1、能掌握船舶分类方法；2、能理解按用途来划分的船舶类型；3、能懂得几种民用船舶的特征与用途。

能力目标1、会说出船舶类型及名称；2、会描述几种民用船舶的用途。

第一节船舶分类用于军事用途的船舶成为军用船舶；用于民事用途的船舶成为民用船舶。

船舶的种类繁多，即使是同种船舶在船型、结构、设备、使用性能等诸多方面也不尽相同，各具特点。

船舶的分类方法很多，常用的分类方法有：按船舶航行区域来划分，课分为海洋船舶、内河船舶和港湾船舶。

海洋船舶可分为远洋船舶、近海船舶、沿海船舶三种，航行于湖泊上的船舶一般归入内河船舶类。

按航行状态来划分，可分为浮行船、潜水船、滑行船、腾空船。

浮行船和潜水船统称为排水型船。

一般船舶均为排水型船舶。

滑行船是指船航行时，船身绝大部分露出水面而滑行的船舶，像高速运行的船舶（快艇、摩托艇、水翼艇等）。

腾空船是指船舶航行时，船身被脱出水面之上进行的船舶，如气垫船就是在船底与水面间的气垫上腾空航行的。

按推进方式分，可分为螺旋桨船、喷水推进船、空气螺旋桨推进船和明轮船。

按造船材料来划分，可分为钢船、木船、水泥船、铝合金船和玻璃钢船等。

但通常一般是按照船舶的用途来分类，大致可分为如下几种：运输船——客船、客货船、渡船、杂货船、集装箱船、滚装船、载驳船、冷藏船、运木船、散货船、油船和液化气体船等。

工程船舶——挖泥船、起重船、布设船、救捞船、破冰船、打桩船、浮船坞、海洋开发船、钻井船和钻井平台等。

渔业船——网渔船、钓鱼船、渔业指导船、调查船、渔业加工船和捕鲸船等。

港务船——拖船、引航船、消防船、供应船、交通船和助航工作船等。

特种船舶——水翼船、气垫船、地效翼船、双体船、玻璃钢船和超导船等。

舰艇——巡洋舰、驱逐舰、护卫舰、航空母舰、登陆艇、扫雷艇、布雷艇、潜艇、快艇、运输舰、修理舰、消磁船和医院船等。

第二节船型的一般介绍一、运输船舶1、杂货船这是一种载运包装、袋装、桶装和箱装的普通货物船。

船舶介绍1第⼀章船舶类型与特点第⼀节船舶分类船舶是⼈们从事⽔上交通运输和⽔⼯作业的主要⼯具，随着⼈类社会的发展以及科学的进步，船舶的数⽬越来越庞⼤，种类繁多。

因此，其分类的⽅法也有很多。

船舶按航⾏区域可分为海船(沿海、近海、远洋)、港湾船和内河船；按航⾏状态可分为排⽔型船、潜艇、滑⾏艇、⽔翼艇、冲翼艇和⽓垫船；按航⾏⽅式可分为⾃航船和⾮⾃航船；按推进动⼒可分为蒸汽机船、内燃机船、燃⽓轮机船、电⼒推进船和核动⼒船；按推进器可分为螺旋桨船、喷⽔推进船、空⽓螺旋桨推进船、平旋推进器船、明轮船和风帆助航船；按船体材料可分为钢船、⽊船、⽔泥船、铝合⾦船和玻璃钢船等。

但通常按船舶⽤途来分类，⼤致可分为如下⼏种：运输船舶—包括客船、客货船、渡船、杂货船、集装箱船、滚装船、载驳船、驳船、冷藏船、运⽊船、散货船、油船、化学品船、液化⽓船等。

⼯程船—包括挖泥船、起重船、布设船、救捞船、破冰船、打桩船、浮船坞和海洋开发船、钻井船、钻井平台等。

渔业船——包括拖⽹渔船、钓渔船、渔业指导船和调查船、渔业加⼯船、捕鲸船等。

港务船——包括拖船、引航船、消防船、供应船、交通船和助航⼯作船等。

海洋调查船—包括海洋综合调查船、海洋专业(⽔⽂、地质、⽣物)调查船、深潜器等。

军⽤船舶—包括航空母舰、巡洋舰、驱逐舰、护卫舰、布雷舰、扫雷舰艇、登陆舰艇、潜艇、猎潜艇和各种快艇等。

辅助舰艇——包括补给舰、修理船、训练舰、消磁船、医院船、通信船、靶船、各种试验船及测量船等。

第3页第⼆节主要船舶及特点船舶类型较多，本节仅就⼀些常见的主要船舶特点介绍如下。

⼀、运输船舶1．客船及客货船客船(passenger ship)是专⽤于载运旅客及其携带的⾏李的船。

对兼运少量货物的客船⼜称客货船。

对客船的主要要求是安全可靠、快速及舒适。

因此，客船必须具有⾜够的强度、良好的稳性、抗沉性和适航性。

客船上房舱的布臵应合理、舒适、美观，具有良好的通风、采光、空调、照明、卫⽣等设备。

2012~2013年船舶概论重点归纳第一章船舶分类与用途1、不同分类方法，船舶种类的分类。

2、几种特殊船舶的分类归属：载驳船→运输船；浮船坞、海洋开发船、钻井船、钻井平台→工程船舶；调查船→渔业船；消防船、供应船→港务船；医院船→舰艇。

3、几种船舶的特点：①杂货船：配备有完善的期货设备。

②集装箱船的特点：装卸运输效率高。

③散货船的特点：④油船的特点：要求防火防爆⑤客船的特点：要求安全可靠，具有良好的适航性与居住、生活等设备5、气垫船的分类：全垫世气垫船（全浮式，有两栖能力）与侧壁式气垫船。

第二章船舶的几何形状1、船舶的主要尺度及其含义：总长LOA；设计水线长LWL；垂线间长LPP；型宽B；型深D；吃水T；干舷F。

2、船型系数的含义：面积系数→水线面系数CW；中剖面系数CM；体积系数→方形系数CB；纵向棱形系数CP。

4、主尺度比影响的内容：①长宽比L/B：与船的快速性有关。

例如高速船这比值越大，船越细长，在水中航行时所受的阻力越小；②宽度吃水比B/T：与稳性、快速性、耐波性与操纵性都有关；③型深吃水比D/T：与船的稳性、抗沉性、船体强度及船体的容积有密切的关系；④长深比L/D：与船体总强度有关，长深比小，船短而高，强度好；⑤船长吃水比L/T：主要影响船舶的操纵性，比值越小，回转性越好，转动越是灵敏。

5、船体线形图：纵中剖面；中横剖面；设计水线面。

6、横剖线、纵剖线、水线在基准投影面上的投影是船体得真实形状。

7、船舶的外形的内容：船舶的外形包括首、尾部形状、上层建筑形式、机舱位置的安排及烟囱、桅杆等上层舾装件的形状与布置等。

8、船舶首尾形状的分类。

第三章船舶的航行性能1、航海性能：各种船舶从事运输生产或执行特定任务时，经常航行于凶涛骇浪的海洋或急流险滩的江河里，它们之所以能顺利完成预订的任务，在于船舶本身具有一些特定的性能，我们称之为船舶的航海性能或航行性能。

内容：浮性——在一定装载情况下，船舶在水中具有正常浮态漂浮的能力；稳性——船舶在外力（或外力矩）的作用下偏离原平衡位置时，当外力（矩）消除后船舶恢复到原平衡位置的能力；抗沉性——当船舶破舱淹水后保持浮性与稳性不致沉没的能力；快速性——船舶的主机功率一定时所能达到最高航速或者在一定的航速要求下船舶消耗最小功率的性能；耐波性——船舶在波浪中具有缓与的摇摆性能；操纵性——船舶保持航向与改变航向的能力。
