对钢结构无损检测技术分析

基于超声TOFD法的钢结构焊缝无损检测技术分析摘要：钢结构焊缝作为焊接结构件中较为常见的一种缺陷，对焊接结构件的使用性能与使用安全具有不利影响。

科学合理的钢结构焊缝检测技术至关重要，及时发现焊接结构缺陷，为提高钢结构的稳定性与牢固性提供保障。

现阶段，我国在钢结构焊缝无损检测方面的研究逐渐成熟。

本文主要分析基于超声TOFD法的钢结构焊缝无损检测技术。

关键词：复杂工程问题超声TOFD法；无损检测；钢结构焊缝引言传统的钢结构焊缝无损检测技术，其焊缝检测结果的精度偏低，面对不同类型的焊缝缺陷时，无法获取准确的焊缝缺陷尺寸，降低了焊接结构的力学性能。

一旦钢结构焊缝没有被及时检测出来，可能导致焊缝缺陷扩大，严重情况下，引发钢结构质量恶化，造成较大的安全事故。

超声TOFD法能够有效改善这一问题，通过测量钢结构缺陷端部动态回波信号的传播时间，确定焊缝缺陷的尺寸信息与位置信息，进而实现焊缝缺陷检测的目标，具有较高的定位检测精度，整体检测环境相对安全稳定，焊缝缺陷检测能力较强。

1、TOFD法的原理和机制TOFD（Time-Of-FlightDiffraction）法是一种基于超声波传播和衍射原理的无损检测技术。

TOFD法利用超声波在材料中传播的特性进行检测。

通过超声波的产生和传播，可以探测到材料中的缺陷或界面。

TOFD法使用两个超声发射器和接收器。

首先，一个发射器发出一个短脉冲的超声波信号，该信号在材料中传播并与缺陷或界面发生相互作用。

然后，另一个接收器记录并接收这些经过散射的超声波信号。

当超声波遇到材料中的缺陷或界面时，会发生散射和衍射现象。

散射是指超声波在缺陷周围反射、散射并改变传播方向，而衍射是指超声波沿着缺陷的边缘传播并弯曲。

TOFD法中使用的关键概念是“双晶点”。

这是指超声波的传播路径，其中一条路径从发射器直接到接收器（直到TOF），另一条路径经过缺陷并通过衍射返回到接收器。

通过测量这两条路径之间的时间差，可以计算出缺陷的位置和尺寸。

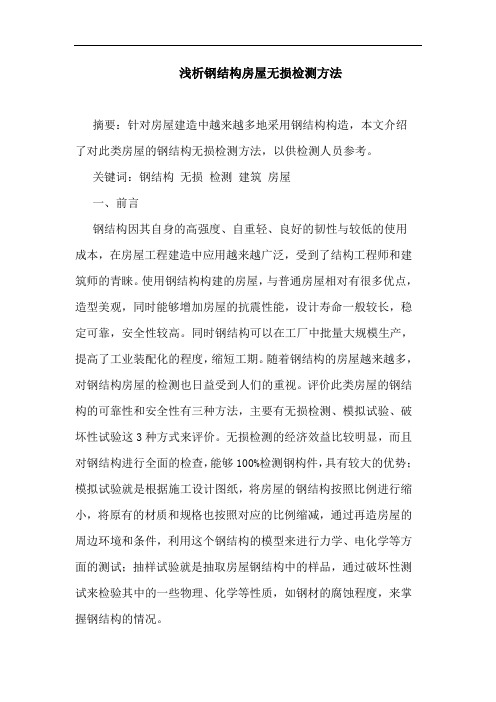

浅析钢结构房屋无损检测方法摘要：针对房屋建造中越来越多地采用钢结构构造，本文介绍了对此类房屋的钢结构无损检测方法，以供检测人员参考。

关键词：钢结构无损检测建筑房屋一、前言钢结构因其自身的高强度、自重轻、良好的韧性与较低的使用成本，在房屋工程建造中应用越来越广泛，受到了结构工程师和建筑师的青睐。

使用钢结构构建的房屋，与普通房屋相对有很多优点，造型美观，同时能够增加房屋的抗震性能，设计寿命一般较长，稳定可靠，安全性较高。

同时钢结构可以在工厂中批量大规模生产，提高了工业装配化的程度，缩短工期。

随着钢结构的房屋越来越多，对钢结构房屋的检测也日益受到人们的重视。

评价此类房屋的钢结构的可靠性和安全性有三种方法，主要有无损检测、模拟试验、破坏性试验这3种方式来评价。

无损检测的经济效益比较明显，而且对钢结构进行全面的检查，能够100%检测钢构件，具有较大的优势；模拟试验就是根据施工设计图纸，将房屋的钢结构按照比例进行缩小，将原有的材质和规格也按照对应的比例缩减，通过再造房屋的周边环境和条件，利用这个钢结构的模型来进行力学、电化学等方面的测试；抽样试验就是抽取房屋钢结构中的样品，通过破坏性测试来检验其中的一些物理、化学等性质，如钢材的腐蚀程度，来掌握钢结构的情况。

无损检测技术是一种产品质量控制和工艺过程控制手段，现在它已经被广泛的应用到了航空、电力、核电、船舶以及建筑钢结构等行业中，产生了巨大的经济效益和社会效益。

二、钢结构房屋无损检测技术无损检测技术既能够不破坏钢结构，也能够全面检测房屋，这项综合技术在房屋的检测中起到了很大的作用，应用很广泛。

根据检测技术的不同，下面分类来介绍钢结构房屋的无损检测技术。

（1）磁粉检测技术钢铁材料可被磁化，而磁化的物体会出现磁力线，当该部位的钢结构出现裂纹或者坑点等缺陷时，磁力线会因为钢结构的缺陷而产生一定的变形，使用一定的光照就能直接看到这些缺陷，这种检测办法方便、效率高，但是因为能够被磁化的只有铁磁性材料制成的钢结构，因此应用范围不够广，而且由于利用了光照来显示钢结构表面的缺陷，也对检测人员提出了较高的视力要求。

钢结构的无损检测序言近几十年来，钢结构在工业与民用建筑，桥梁与其他一些工程结构中得到广泛应用，尤其是在超高层与大跨结构中。

随之而来的问题就是钢结构的质量检验问题。

目前的检测手段大多是外观及几何尺寸偏差检查，而钢构件及连接的缺陷很多在内部。

对于内部缺陷，采用破坏性手段，切开来检查，是不合适的，有时是不可行的。

但未经查出的内部缺陷往往是钢结构工程事故的隐患。

这就对无损检测技术提出了要求。

无损检测是利用材料的物理性质因有缺陷而发生变化这一事实，测定其变化量，从而判断材料内部是否存在缺陷。

目前无损检测中所利用的材料物理性质主要有电学性质、磁学性质、热学性质以及表面能量性质。

最常用的手段有射线检测、超声检测、磁粉检测、渗透检测及涡流检测。

各种不同手段适用于不同的材料及缺陷性质。

目前，对于钢结构，主要应用的无损检测手段有射线检测及超声检测。

钢结构一般由构件和连接两大部分组成。

钢构件主要为型钢和板材，连接包括焊缝、螺栓、铆钉等。

现在无损检测手段主要应用于一、二级焊缝，对于钢材本身，如正规钢厂出产并具合格证明，一般性能有保证，主要检测运输、安装中的损伤；否则，对钢材性能也要进行检测。

下面分别介绍一下焊缝及钢材的无损检测方法。

焊缝的无损检测焊缝是钢结构中广泛使用的连接方式，并且最容易产生各种缺陷。

有许多钢结构事故就是由于焊缝质量差引起连锁反应导致破坏。

钢结构中的焊接方法主要为电弧焊，包括自动焊、半自动焊及手工焊，偶尔用电渣焊和电阻焊。

焊缝连接的缺陷指焊接过程中产生于焊缝金属及临近热影响钢材表面及内部的缺陷，常见的有裂纹、焊瘤、烧穿、弧坑、气孔、夹渣、咬边、未熔和、未焊透等。

对外观缺陷、几何尺寸用外观检查，有时用磁粉、荧光检验辅助；内部缺陷用超声检测和射线检测。

射线检验射线照相检验是目前最明确可*的方法，包括X射线和y射线，前者应用较广。

超声检验在超声波探伤中按原理分类，大致可分为脉冲反射法、穿透法及共振法。

下面分别介绍这三种基本方法。

钢结构无损检测技术的特点及应用摘要:近些年，在我国社会经济发展、科技进步快速发展，钢结构也有了很大的进步。

与此同时，中国从美国引入了愈来愈多先进的钢结构，在相关领域发挥了愈来愈重要作用。

钢结构产品和钢结构工程建筑具有独特的优点，产品性能优质、造型设计美观大方、经济实用等。

在当今世界中普遍使用，生产过程中的检测工作是很重要的工作内容，也愈来愈受到重视。

当前钢结构检测中利用率高、效果好的一项检测技术是无损检测技术。

文中简要概述了钢架结构生产制造中无损检测的常见技术方法，归纳了无损检测技术的使用方法和应用领域，及其检测执行中需要注意的事项，希望能够给技术人员提供参考。

关键词：钢结构、无损检测技术、特点、应用引言：在建筑钢结构施工中，超声波检测技术和雷达探测检测技术获得了足够的运用，对精确检测建筑施工安全起着至关重要的作用，尤其是对钢架结构等聚集工程项目。

这几种技术有明显优点，在其中最重要的是在建筑检测环节中不会对被检测目标导致损害。

钢结构无损检测是一种技术成分很高的检测方法，检测结论十分精准。

在技术的基础上，无损检测技术能够得到充分的运用和全方位深层次的研究分析。

一、无损检测技术①无损检测技术在建筑工程基本建设中得到广泛的运用。

该方法具备十分鲜明特点，最突显的是不损害样本的构造和特性。

试件的检测要在不损害试件特性和结构前提下进行的。

该方法检测实际效果十分显著，物件检测率高，这也是无损检测技术最重要的特征。

无损检测技术都各有优点和缺点。

在使用中，需要以机器的材料及性能作为主要参照和依据，进行检测，并在这个基础上融合缺点和特点，提高无损检测技术的使用率和检测率。

在检测完成以后，需要分析与研究结果和信息，然后进行精确的评定。

②房屋建筑内部结构造成光、电等效用，一旦发现构造出现异常，会做出相对应反映，无损检测技术可以作为重要依据和参考。

并由此能够评定结构出现异常特性，算出建筑质量标准，降低对建筑的不良影响。

在工程质量控制中，无损检测技术这一重要性愈来愈明显，可以在一定程度上体现建筑技术发展水准。

建筑钢结构中常见无损检测技术分析摘要：无损检测技术能够在不破坏钢结构的前提下，对其展开全方位的快速检测，对钢结构中存有的不足展开科学评估，因此在对钢结构进行检测过程中，该技术得到了普遍的运用。

基于此，本篇文章主要通过建筑钢结构中常见无损检测技术，展开具体的分析与探究，旨在为有关人员提供些许意见与帮助。

关键词：建筑钢结构；无损检测；技术分析引言钢构件在民用建筑、大型公用建筑等工程中，得到了广泛的运用，足以说明钢构件的应用范围较为广泛，从而让钢结构建筑得到了良好的发展。

钢结构和混凝土建筑相比较而言，具备较高的塑性、韧性，保护环境等多种特征，进而受到了我国建筑领域及机械领域的一致认可，将其运用于一些重点项目及重要部件之中。

但是在实际运用进程中，还存有诸多不足之处，因此应当对钢结构检测技术展开分析。

1、钢结构检测技术基本概述模拟实验技术、破坏性实验技术、无损检测技术作为常见钢结构检测的三种技术。

其中，模拟实验检测是一个可信度相对较高的实验检测方式，因为模拟出来的实验对象，以及实验环境的直观、真实，从而使得模拟实验检测技术检测出来的最终结果，并无太多异议。

但是，因为模拟实验检测技术的检测周期相对较长，再加之检测技术有着较高的难度，因此该项检测技术存有极为明显的不足之处。

破坏性实验技术和无损检测技术两者属于互相对应的钢结构检测技术。

在这其中，破坏性实验需要借助对被测对象展开科学破坏，再来判断钢结构的具体性能。

实际检测流程为：首先对所有被测对象展开随机抽样，将所抽取的刚结构样品展开具有针对性的破坏处理，在对被测样品展开一系列破坏的进程中，对样品展开全方面检测，其检测出来的结果则代表同一批待测工件的整体性能。

破坏性检测技术所得出的最终检测结构具有直观、真实的特征，但是因为随机抽样的检测方式，没有办法保证所有待测工件的总体性能，所以存有检测效果不够全面的缺陷。

而无损检测技术与破坏性实验检测技术恰恰相反，这一检测技术并不会对被测工件带来任何损伤，就可以对钢结构工件的质量展开一系列检测。

无损检测技术在建筑钢结构中应用与实施策略无损检测技术是一种通过不破坏材料的表面，利用一定的检测设备和方法，对材料内部的缺陷、性能进行检测的一种技术手段。

在建筑钢结构中，无损检测技术的应用可以有效地保障建筑物的结构安全和使用寿命。

本文将从无损检测技术的原理、在建筑钢结构中的应用以及实施策略等方面进行探讨。

一、无损检测技术原理无损检测技术是一种以非破坏性手段对材料进行检测的技术。

它主要依靠检测设备和方法来识别材料内部的缺陷和性能。

无损检测技术可以通过超声波、X射线、磁粉探伤、涡流等方式来进行检测。

不同的材料和缺陷需要采用不同的无损检测方法。

通过无损检测技术，可以及时发现建筑材料中的缺陷和隐患，为建筑物的维护和管理提供科学依据。

建筑钢结构是一种常见的建筑材料，它具有高强度、耐腐蚀、易施工等特点。

但是在使用过程中，由于外界环境的影响以及制造、安装等因素的影响，建筑钢结构可能会出现各种缺陷和隐患，如裂纹、氧化、松动等。

这些缺陷和隐患可能会对建筑结构的安全和稳定性造成影响，因此需要对建筑钢结构进行定期的无损检测。

在建筑钢结构中，无损检测技术可以通过超声波探伤、X射线检测、磁粉探伤等方法对钢结构进行检测，发现和识别钢结构中的缺陷和隐患。

通过无损检测技术，可以清晰地了解钢结构的内部情况，预防和修复可能存在的问题，保障建筑物的安全使用。

1.确定检测方案在进行无损检测之前，需要根据建筑钢结构的特点和使用情况确定检测方案。

根据建筑结构的尺寸、结构、材料等方面进行分析，确定采用何种无损检测方法以及检测的范围和深度。

2.选择合适的检测设备和人员无损检测技术需要专业的设备和操作人员来进行。

在选择无损检测设备和人员时，需要考虑设备的性能、精度和可靠性，确保检测的准确性。

同时要确保检测人员具有专业的技术和经验，能够熟练操作设备，并能够正确分析和判断检测结果。

3.定期检测和维护建筑钢结构作为建筑物的重要组成部分，需要定期进行无损检测和维护。

浅析钢结构超声波检测随着现代建筑技术的进步和钢结构在建筑中的广泛使用，检测钢结构的质量和安全性变得越来越重要。

超声波检测技术作为一种先进的无损检测方法，被广泛应用于钢结构的检测和评估。

本文将对钢结构超声波检测技术进行浅析。

一、超声波检测技术的原理超声波检测是利用超声波在物体中传播的特性实现对物体内部结构和缺陷的检测。

在钢结构中，超声波可以沿着钢材中的声速和衰减系数进行传递，通过对信号的反射和散射来识别钢结构中的缺陷和异物等。

二、超声波检测技术的应用1. 检测焊接缺陷在钢结构的制造和安装过程中，焊接是不可避免的一步。

然而，焊接缺陷会导致钢结构的不稳定和安全隐患，因此必须进行检测。

超声波检测技术可以检测焊接缺陷的位置、数量和大小，如焊缝内裂纹、气孔、夹渣等。

2. 钢板、钢管的缺陷检测超声波检测技术可以对钢板和钢管的质量进行评估，如厚度测量、板材深度测量、鲁棒性测量等。

同时，也可以检测钢板和钢管中的缺陷，如锻伤、裂纹、气泡等。

3. 盐雾腐蚀检测由于钢结构处于自然环境中，受到气候和环境的影响，盐雾腐蚀是一种普遍存在的问题。

超声波检测技术可以检测材料中的盐雾腐蚀情况，并且可以量化材料的损失程度和腐蚀的深度，为后续的保护措施提供依据。

三、超声波检测技术的优势和不足优势：1. 非破坏性检测，对钢结构不会造成损伤；2. 准确度高，能够检测到小的缺陷；3. 检测速度快，可以实时检测，提高工作效率；4. 能够量化缺陷的类型、形态和大小。

不足：1. 对材料和缺陷的依赖性较强；2. 超声波的传播会受到材料的声速和衰减影响，会影响检测结果的准确性；3. 操作人员的技能和经验会对检测结果产生影响。

四、结论钢结构超声波检测技术是一种非常有效的无损检测方法，可以对钢结构中的缺陷和异物进行检测和评估，提高钢结构的安全性和质量。

在使用时，应注意仪器的选择和操作人员的技能，确保检测结果的准确性。

同时，需要不断完善该技术，提高其检测精度和便利性，使其广泛应用于钢结构的检测和评估领域。

钢结构无损检测方法一、前言在钢结构的生产、运输、安装和使用过程中，由于各种原因，可能会导致钢结构出现一些缺陷，如裂纹、疲劳损伤等。

这些缺陷如果不及时发现和处理，可能会对钢结构的使用安全造成威胁。

因此，钢结构无损检测方法的研究和应用显得尤为重要。

二、什么是无损检测无损检测（Non-Destructive Testing, NDT）是指在不破坏被检测物体的前提下，利用物理学、力学、电学等科学原理和技术手段对被检测物体进行内部和表面缺陷的探测、定位和评价的一种技术。

常见的无损检测方法包括超声波检测、X射线检测、涡流检测等。

三、钢结构无损检测方法1. 超声波检测超声波是指频率高于人耳能听到的20kHz的声波。

超声波在材料中传播时会发生反射或折射，并且与材料中存在的缺陷有关系。

利用这一特性可以通过超声波探头对钢结构进行无损检测。

超声波检测的步骤：（1）准备工作：选择合适的探头和仪器；（2）对被检测物体进行清洁和涂胶；（3）对被检测物体进行扫描，记录数据；（4）根据数据分析结果，判断是否存在缺陷。

2. X射线检测X射线是一种高能电磁波，具有穿透力强、能量高等特点。

利用X射线可以对钢结构的内部缺陷进行探测。

X射线检测的步骤：（1）准备工作：选择合适的X射线源和探测器；（2）对被检测物体进行清洁和定位；（3）将X射线源照射在被检测物体上，并通过探测器记录反射信号；（4）根据反射信号分析结果，判断是否存在缺陷。

3. 涡流检测涡流是一种感应电流，在钢结构表面产生一个交变磁场时，会在材料中产生涡流。

利用涡流与材料中存在的缺陷之间的关系可以对钢结构表面缺陷进行探测。

涡流检测的步骤：（1）准备工作：选择合适的探头和仪器；（2）对被检测物体进行清洁和定位；（3）将探头放置在被检测物体表面，并通过仪器记录反射信号；（4）根据反射信号分析结果，判断是否存在缺陷。

四、无损检测的优点1. 无损检测不会对被检测物体造成破坏，能够保证被检测物体的完整性和使用寿命。

钢结构无损检测技术的特点及应用摘要：为避免被检测钢结构构件的强度性能受到损害，一般采用无损检测法，评估是否存在缺陷或不均匀界面，明确缺陷的大小、位置、性质和数量等信息，进而判定被检构件的技术状态，如质量合格与否、使用周期等。

无损检测法成本低、操作简单，检测精度能够满足质量控制标准。

本文总结几种常用的无损检测方法，分析每种检测技术的特点，为实际工程中的钢结构检测提供了理论依据。

关键词：钢结构;无损检测;缺陷;实际应用;钢结构已被广泛应用于现代城市建设当中，工业厂房、居民住房、道路、桥梁以及水利工程等均大量采用钢结构作为工程主体。

钢结构强度高、塑性好、施工速度快，相较于钢筋混凝土结构具备成本优势，此类结构越来越多地应用在超高层、大空间、大跨度的工程中。

钢结构在施工过程中受到诸多因素影响，为了保证施工质量安全可靠，需要对钢结构进行检测。

目前钢结构检测技术主要分成两类，即破坏性试验和无损检测。

破坏性试验虽然测试精准度高，但会对结构造成不可逆的影响，且无法检测整体结构。

在实际工程中，为避免被检测钢结构构件的强度性能受到损害，一般采用无损检测法，评估是否存在缺陷或不均匀界面，明确缺陷的大小、位置、性质和数量等信息，进而判定被检构件的技术状态，如质量合格与否、使用周期等。

无损检测法成本低、操作简单，检测精度能够满足质量控制标准。

本文总结几种常用的无损检测方法，分析每种检测技术的特点，为实际工程中的钢结构检测提供了理论依据。

1 钢结构无损检测方法常见的无损检测有直接观测、射线检测、渗透检测、磁粉检测、超声波检测、涡流检测等六种方法。

实际工程中，受检构件种类繁多，每种构件的材质、制作方式、结构和使用场景均有所差别，根据各种无损检测技术的特性，选择适宜的检测方法，预计构件可能存在的缺陷类型、位置、外观和发展方式等，为钢结构建筑工程的质量安全提供技术保障。

1.1 直接观测法作为最常采取的静态检测手段，直接观测法通过观测受检构件的形状规格，测量材料的力学强度，观察表面可视化损伤及裂缝，并进行剖析处理，得到构件及其相关组件的明显缺陷信息，进而阐述结构特征和可靠性等级。

钢结构无损检测技术常用方法及其优缺点分析摘要：在钢结构的检测中，无损检测技术发挥了很大作用，本文主要针对几种常见的钢结构无损检测技术---超声波检测、射线检测、磁粉检测、渗透检测，分别分析了其原理及优缺点，介绍了其适用范围，对实际钢结构的无损检测做出了指导。

关键词：钢结构；无损检测；方法；优缺点引言在建筑工程建设中，钢结构一直被广泛运用，因为它具有质量轻、强度高、成型好的优点，在施工中便于操作，且操作耗时短、污染小。

但是钢结构运用于建筑结构中，也有一定的缺陷，钢结构在建筑物中，长期受到外界环境的锈蚀及载荷的压力，会受到不同程度的损伤，在不断的损伤中，钢结构的自身性能会受到极大影响，很容易造成安全事件的产生，因此，在实践中需要在不破坏建筑结构的前提下，找出钢结构损伤的部位，对建设工程有着十分重要的意义。

当前，无损检测已被广泛运用于钢结构检测中，包括超声波检测探伤技术、射线检测探伤技术、磁粉检测、渗透检测、涡流检测；萤光检测、着色检测等，本文主要分析前四种使用较多的探伤技术的原理及优缺点。

1.超声波检测技术原理及优缺点超声波检测一般对钢结构的表层以下进行检测，这些损伤都在结构内部，需要专业的探测人员进行检测，且对损伤判别有一定的经验。

1.1钢结构超声波检测原理超声波对钢结构进行检测时，利用超声的能量进入金属材料内部，从其中一面进入到另一面，界面的边缘会有反射，根据反射的情况来判断结构内部的缺陷。

超声波的探头会进入钢结构内部，遇到缺陷部位，会形成相应的反射波纹，相应的屏幕上就有脉冲波形产生，检测人员会通过这些波形的分析，来找出缺陷所在及缺陷的形状，尤其适用于厚度大的钢结构零件。

1.2超声波检测优缺点分析相较于其他无损检测方法，超声波检测的优点在于灵敏度比较高、操作时间短且方便、成本低、对人体无害等。

在具体检测中，超声波探伤的穿透能力很好，可以检测数米深度的缺陷，此外，在检测缺陷时，可以检测出直径最小为零点几毫米的缺陷并能迅速反射成脉冲波形；此外，超声波检测可以只通过接触钢结构的其中一面，就可以很准确地确定缺陷所在的位置、形状大小，而且检测结果可以实时提供；最后，超声波检测设备操作没有难度，也较为轻巧，在检测建筑物的混凝土基桩部位的缺陷也可应用。
