常见汽车音响主机尾线接线图

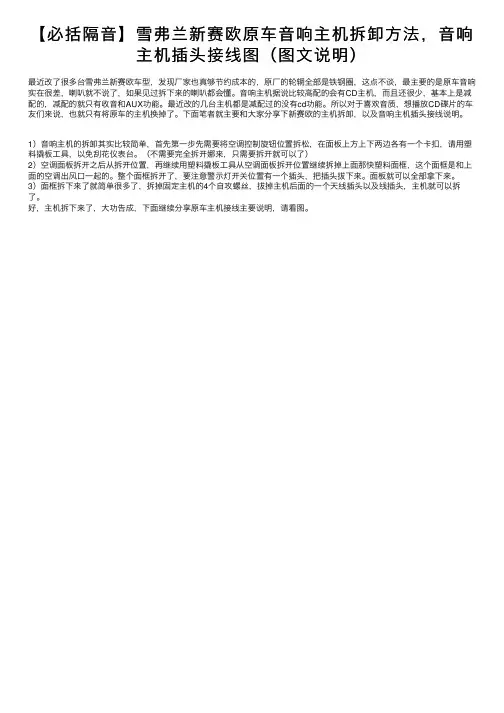

【必括隔⾳】雪弗兰新赛欧原车⾳响主机拆卸⽅法，⾳响主机插头接线图（图⽂说明）
最近改了很多台雪弗兰新赛欧车型，发现⼚家也真够节约成本的，原⼚的轮辋全部是铁钢圈，这点不谈，最主要的是原车⾳响实在很差，喇叭就不说了，如果见过拆下来的喇叭都会懂。

⾳响主机据说⽐较⾼配的会有CD主机，⽽且还很少，基本上是减配的，减配的就只有收⾳和AUX功能。

最近改的⼏台主机都是减配过的没有cd功能。

所以对于喜欢⾳质，想播放CD碟⽚的车友们来说，也就只有将原车的主机换掉了。

下⾯笔者就主要和⼤家分享下新赛欧的主机拆卸，以及⾳响主机插头接线说明。

1）⾳响主机的拆卸其实⽐较简单，⾸先第⼀步先需要将空调控制旋钮位置拆松，在⾯板上⽅上下两边各有⼀个卡扣，请⽤塑料撬板⼯具，以免刮花仪表台。

（不需要完全拆开娜来，只需要拆开就可以了）
2）空调⾯板拆开之后从拆开位置，再继续⽤塑料撬板⼯具从空调⾯板拆开位置继续拆掉上⾯那快塑料⾯框，这个⾯框是和上⾯的空调出风⼝⼀起的。

整个⾯框拆开了，要注意警⽰灯开关位置有⼀个插头，把插头拔下来。

⾯板就可以全部拿下来。

3）⾯框拆下来了就简单很多了，拆掉固定主机的4个⾃攻螺丝，拔掉主机后⾯的⼀个天线插头以及线插头，主机就可以拆了。

好，主机拆下来了，⼤功告成，下⾯继续分享原车主机接线主要说明，请看图。

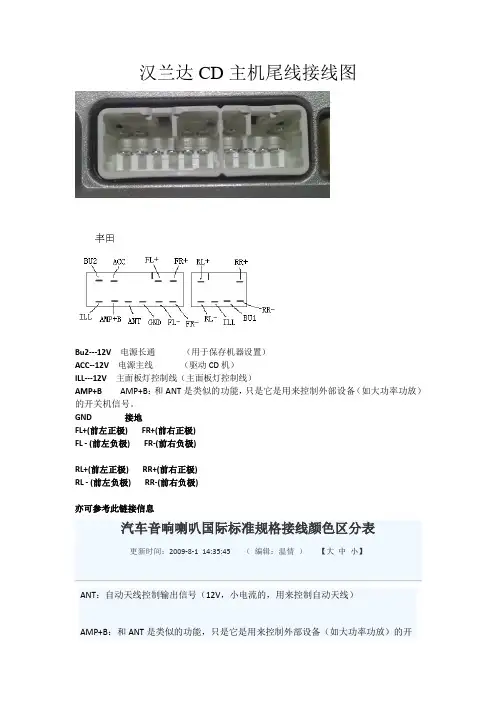

汉兰达CD主机尾线接线图Bu2---12V电源长通（用于保存机器设置）ACC--12V电源主线（驱动CD机）ILL---12V主面板灯控制线（主面板灯控制线）AMP+B AMP+B：和ANT是类似的功能，只是它是用来控制外部设备（如大功率功放）的开关机信号。

GND 接地FL+(前左正极) FR+(前右正极)FL - (前左负极) FR-(前右负极)RL+(前左正极) RR+(前右正极)RL - (前左负极) RR-(前右负极)亦可参考此链接信息汽车音响喇叭国际标准规格接线颜色区分表更新时间：2009-8-1 14:35:45 （编辑：温情）【大中小】ANT：自动天线控制输出信号（12V，小电流的，用来控制自动天线）AMP+B：和ANT是类似的功能，只是它是用来控制外部设备（如大功率功放）的开关机信号。

BATT:电池的电源正极ACC：启动打火开关，一般是用来给主机一个可以开机的信号。

ILL：背景灯电源其它都是喇叭的接线。

汽车音响喇叭国际标准规格接线颜色区分表黄色BATTERY 12V+ (电瓶正极)红色IGNITION 12V+ (过钥匙正极)黑色GROUND 12V- (接地线负极)橙色ILLUMINATION 12V+ (小灯正极)蓝色ANT12V+ (天线激活正极)绿色TELE-MUTE 12V- (免持听筒负极)蓝白色AMP 12V+ (扩大机激活正极)灰色RF (+)前喇叭右边正极灰黑色RF (-)前喇叭右边负极白色LF (+)前喇叭左边正极白黑色LF (-)前喇叭左边负极紫色RR(+)后喇叭右边正极紫黑色RR(-)后喇叭右边负极绿色LR (+)后喇叭左边正极绿黑色LR (-)后喇叭左边负极。

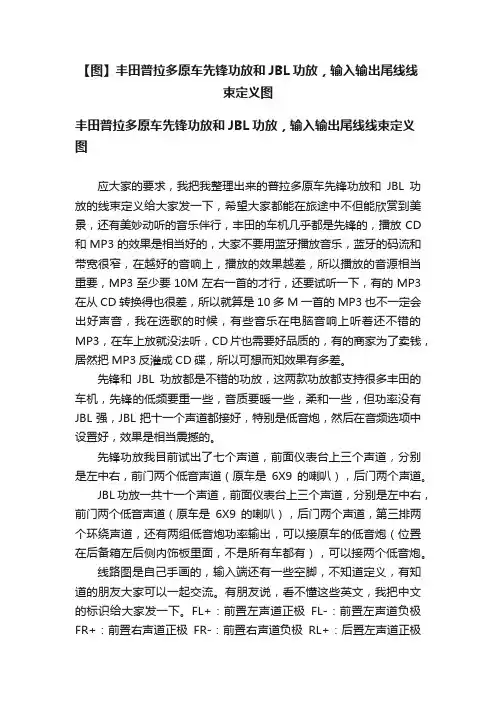

【图】丰田普拉多原车先锋功放和JBL功放，输入输出尾线线束定义图丰田普拉多原车先锋功放和JBL功放，输入输出尾线线束定义图应大家的要求，我把我整理出来的普拉多原车先锋功放和JBL功放的线束定义给大家发一下，希望大家都能在旅途中不但能欣赏到美景，还有美妙动听的音乐伴行，丰田的车机几乎都是先锋的，播放CD 和MP3的效果是相当好的，大家不要用蓝牙播放音乐，蓝牙的码流和带宽很窄，在越好的音响上，播放的效果越差，所以播放的音源相当重要，MP3至少要10M左右一首的才行，还要试听一下，有的MP3在从CD转换得也很差，所以就算是10多M一首的MP3也不一定会出好声音，我在选歌的时候，有些音乐在电脑音响上听着还不错的MP3，在车上放就没法听，CD片也需要好品质的，有的商家为了卖钱，居然把MP3反灌成CD碟，所以可想而知效果有多差。

先锋和JBL功放都是不错的功放，这两款功放都支持很多丰田的车机，先锋的低频要重一些，音质要暖一些，柔和一些，但功率没有JBL强，JBL把十一个声道都接好，特别是低音炮，然后在音频选项中设置好，效果是相当震撼的。

先锋功放我目前试出了七个声道，前面仪表台上三个声道，分别是左中右，前门两个低音声道（原车是6X9的喇叭），后门两个声道。

JBL功放一共十一个声道，前面仪表台上三个声道，分别是左中右，前门两个低音声道（原车是6X9的喇叭），后门两个声道，第三排两个环绕声道，还有两组低音炮功率输出，可以接原车的低音炮（位置在后备箱左后侧内饰板里面，不是所有车都有），可以接两个低音炮。

线路图是自己手画的，输入端还有一些空脚，不知道定义，有知道的朋友大家可以一起交流。

有朋友说，看不懂这些英文，我把中文的标识给大家发一下。

FL+：前置左声道正极FL-：前置左声道负极FR+：前置右声道正极FR-：前置右声道负极RL+：后置左声道正极RL-：后置左声道负极RR+：后置右声道正极RR-：后置右声道负极SL+：环绕左声道正极SL-：环绕左声道负极SR+：环绕右声道正极SR-：环绕右声道负极CTR+：中置声道正极CTR-：中置声道负极WFL+：左前门低音炮正极WFL-：左前门低音炮负极WFR+：右前门低音炮正极WFR-：右前门低音炮负极WF1+：低音炮1正极WF1-：低音炮1负极WFL2+：低音炮2正极WFL2-：低音炮2负极FL，FR 是指仪表台上的左右声道，前门上的两个6X9喇叭，是低音炮，只有低音有人把它当成两个前置声道了。

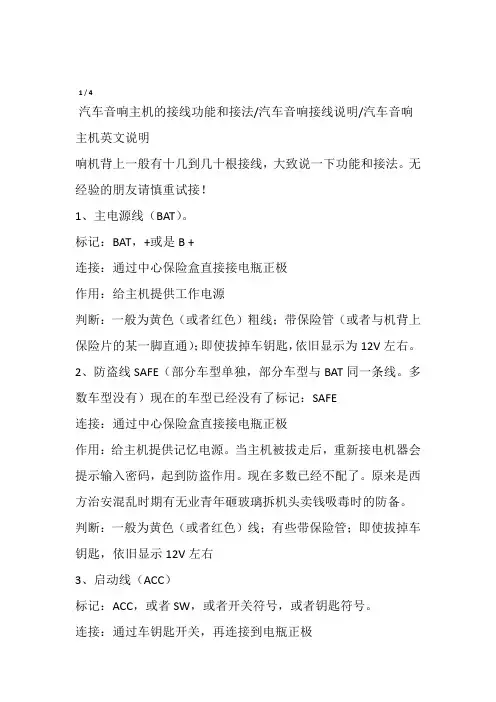

1 / 4汽车音响主机的接线功能和接法/汽车音响接线说明/汽车音响主机英文说明响机背上一般有十几到几十根接线，大致说一下功能和接法。

无经验的朋友请慎重试接！1、主电源线（BAT）。

标记：BAT，+或是B +连接：通过中心保险盒直接接电瓶正极作用：给主机提供工作电源判断：一般为黄色（或者红色）粗线；带保险管（或者与机背上保险片的某一脚直通）；即使拔掉车钥匙，依旧显示为12V左右。

2、防盗线SAFE（部分车型单独，部分车型与BAT同一条线。

多数车型没有）现在的车型已经没有了标记：SAFE连接：通过中心保险盒直接接电瓶正极作用：给主机提供记忆电源。

当主机被拔走后，重新接电机器会提示输入密码，起到防盗作用。

现在多数已经不配了。

原来是西方治安混乱时期有无业青年砸玻璃拆机头卖钱吸毒时的防备。

判断：一般为黄色（或者红色）线；有些带保险管；即使拔掉车钥匙，依旧显示12V左右3、启动线（ACC）标记：ACC，或者SW，或者开关符号，或者钥匙符号。

连接：通过车钥匙开关，再连接到电瓶正极作用：通知主机可以准备工作。

钥匙拔掉后主机立即或者延时停止工作。

防止车主忘记关机时把电跑光。

2 / 4判断：一般为黄色（或者红色）线；有些带保险管；拔掉车钥匙电压为0V，拧开车钥匙显示12V左右。

4、地线GND (也称呼为负线或为负电源) 标记：GND，或者—及NC连接：直接接车体（一般车体又接电瓶负极，被称为负极接地系统，掀开发动机盖可以看到电瓶负极直接连到车架上。

极少有正极接地系统的车车，或者音响主机。

）。

作用：构成主机的供电回路，与BAT一进一出。

判断：一般为黑色粗线；与车体金属或者主机金属外壳完全相通。

上面4条线一接，主机一般就可以上电了。

但要出声，还要接喇叭线。

5、喇叭线SP喇叭线一般有四对+/-线，标明FR、FL、RR、RL，意思是FRONT RIGHT （前右）、FRONT LEFT（前左）、REAR RIGHT（后右）、REAR LEFT （后左）车上喇叭线判断方法：一般成对出现，一条是纯色一条是杂色，往往不用红、黄、黑。

大众车载CD接线方法江苏省泗阳县李口中学沈正中
下图是除天线以外接口示意图：
接线定义：
PARTA(最下边插脚)：
黄色BATTERY 12V+(+BATT电瓶正极)(B+)
红色IGNITION 12V+(ACC过钥匙正极)
黑色GROUND 12V-(GND接地线负极搭铁)
橙色ILLUMINATION 12V+ (小灯正极)(ILL)
蓝色ANT12V+ (ANT CON收音机天线启动线激活正极)
绿色TELE／MUTE 12V- (免持听筒负极) (MUT／TEL)
蓝白色AMP 12V+ (扩大机激活正极)
PARTB(中间插脚)：
灰色RF (+)前右喇叭正极
灰黑色RF (-)前右喇叭负极
白色LF (+)前左喇叭正极
白黑色LF (-)前左喇叭负极
紫色RR(+)后右喇叭正极
紫黑色RR(-)后右喇叭负极
绿色LR (+)后左喇叭正极
绿黑色LR (-)后左喇叭负极
PARTC(最下边插脚,一般不用)：
TEL+和TEL-蓝牙电话音频输入功能
接线方法
在PARTA中，把ACC、B+、ILL并接+12V，GND接-12V，其它他都空着；在PARTB中，对应接入四只“4Ω，5W”喇叭。

实测电源消耗最大总功率约60W，平均功率45W；每只喇叭实测最大功率约5W，平均功率4W；空载（拆除四只喇叭或音量旋钮旋至最小，即处于静音无声状态），功率为7.5 W。

这样接，有的CD机，听一小时会准时关机，所以最好把ACC、B+、ILL和KL .15都并接+12V，就不会关机了。

汽车音响接线图展示1分享作者：阳光总照着我已被分享6次复制链接1.2002奥迪A4拆开法.接线图2.本田2.4CD接口图1：MAIN GND主机电源地2：N.C.空脚3：FL SP-前左声道负4：FR SP-前右声道负5：RL SP-后左声道负6：RR SP-后右声道负7：N.C.空脚8：NAVI R+导航10：NAVI GND导航地11：+B电源+12V12：ILLUMI背景灯电源13：FL SP+前左声道正14：FR SP+前右声道正15：RL SP+后左声道正16：RR SP+后右声道正17：NAVI SHIELD导航遮蔽18：REMOTE CONTROL外部设备遥控开机信号19：ACC启动打火线20：TUNER +B调谐器电源3.别克君威 引脚=颜色= 功能1 =橙色= 音响蓄电池电源2 =黄色= 音响点火电源3 =灰色=背景调光( 2.5L GS3.0)4 =灰色=背景调光( GS+)5 =浅绿色=驻车档信号( GS+)6 ——未使用7 =深绿色= 电话来电静音信号( 3.0L)8 =褐色= 左前扬声器信号+9 =棕色= 左后扬声器信号+10 =深蓝色= 右后扬声器信号+11 =浅绿色= 右前扬声器信号+12 =深绿色= 右前扬声器信号-13 =黑色= 音响接地14 ——未使用15 ——未使用16 ——未使用17 =深绿色= 天线放大器电源18 =浅绿色=后座音响控制信号( 3.0L)19 =深蓝色=方向盘音响控制(3.0L)20 ——未使用21 =灰色= 左前扬声器信号-22 =黄色= 左后扬声器信号-23 =浅蓝色= 右后扬声器信号-24 ——未使用4.丰田海蛳5.歌乐CD接口歌乐碟箱接口资料Clarion、ADDZEST 13针的圆形端子接口资料：此主题相关图片如下：脚位-----功能1-----SI/SO通迅数据输入/输出2-----SCK通迅时钟3-----RELAY CONTROL+继电器控制4-----SRQ通迅请求5-----REMOTE POWER 主机输出控制外部C-BUS的+B电源6-----ACCS SIGNAL-GND 外部输入信号地7-----ACCS SIGNAL-IN LEFT 外部左声道输入8-----ACCS SIGNAL-IN RIGHT 外部右声道输入9-----REMOTE IN 外部控制信号输入10-----+B电源11-----ACCS-CONTROL12-----GND电源地13-----REMOTE OUT控制信号输出6.凌志ES3007.中道CD接口中道Nakamichi碟箱控制接口资料MD-45Z (MD主机)MF-41 (4碟CD碟箱)此主题相关图片如下：引脚----- 功能1----- ACC Control2----- BATT +12V3----- Digital GND4----- DSPSEL5----- Signal R6----- CD-Reset7----- Analog GND8----- Mute CD9----- Signal L10----- TXD11----- RXD12----- SCLK OUT13----- SCLK-IN8.丰田系列丰田大霸王9.福特系列：10。

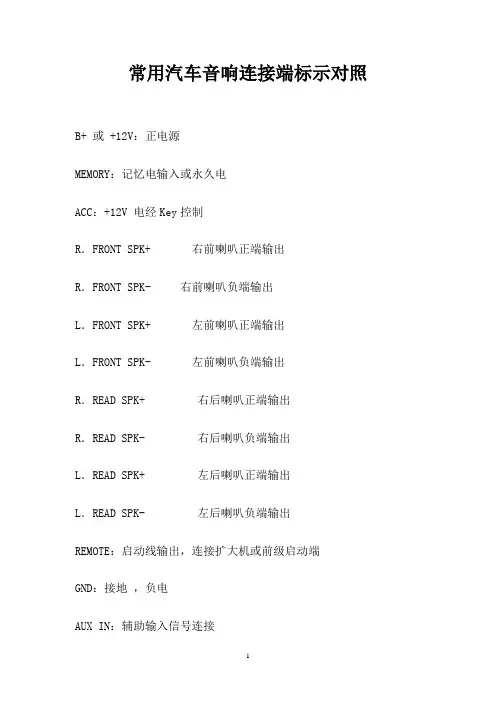

常用汽车音响连接端标示对照B+ 或 +12V：正电源MEMORY：记忆电输入或永久电ACC：+12V 电经Key控制R．FRONT SPK+ 右前喇叭正端输出R．FRONT SPK- 右前喇叭负端输出L．FRONT SPK+ 左前喇叭正端输出L．FRONT SPK- 左前喇叭负端输出R．READ SPK+ 右后喇叭正端输出R．READ SPK- 右后喇叭负端输出L．READ SPK+ 左后喇叭正端输出L．READ SPK- 左后喇叭负端输出REMOTE：启动线输出，连接扩大机或前级启动端GND：接地，负电AUX IN：辅助输入信号连接FRONT OUT：前声道前级信号输出端REAR OUT：后声道前级信号输出端CD IN：CD信号输入HIGH PASS OUT：高通信号输出端LOW PASS OUT：低通信号输出端DIGITAL OUT：数位信号输出端ANT LEAD：自动天线控制线VEDIO OUT：影像信号输出2010别克英朗遥控门锁控制模块的编程和设置必须使用合适的配置对新的遥控门锁控制模块进行编程。

确保满足以下条件，为遥控门锁控制模块编程做好准备：1.开始之前查阅完整程序2.蓄电池完全充电。

3.将点火开关置于 ON 位置。

4.MDI 数据链路连接器已固定。

5.在编程前，重新连接所有断开的模块和装置。

遥控门锁控制模块的编程若要编程和设置一个新更换的遥控门锁控制模块，执行以下程序：1.安装一个带 MDI 的故障诊断仪，并访问维修编程系统。

参见“维修编程系统(SPS)”。

2.关于模块编程，按照维修编程系统中的屏幕提示操作。

3.检查驾驶员信息中心是否显示与校准说明有关的详细附加说明。

如果驾驶员信息中心不存在附加说明，则编程完成。

如果遥控门锁控制模块不能接受编程，则执行以下步骤：• 检查所有连接。

• 确认故障诊断仪使用最新版本软件。

重要注意事项：编程后，执行以下步骤以避免将来误诊：1.将点火开关置于 OFF 位置 10 秒钟。

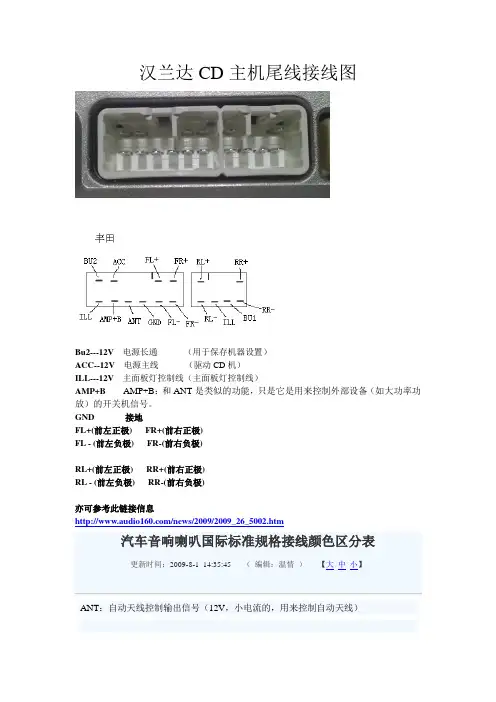

汉兰达CD主机尾线接线图
Bu2---12V电源长通（用于保存机器设置）
ACC--12V电源主线（驱动CD机）
ILL---12V主面板灯控制线（主面板灯控制线）
AMP+B AMP+B：和ANT是类似的功能，只是它是用来控制外部设备（如大功率功放）的开关机信号。

GND 接地
FL+(前左正极) FR+(前右正极)
FL - (前左负极) FR-(前右负极)
RL+(前左正极) RR+(前右正极)
RL - (前左负极) RR-(前右负极)
亦可参考此链接信息
AMP+B：和ANT是类似的功能，只是它是用来控制外部设备（如大功率功放）的开关机信号。

BATT:电池的电源正极
ACC：启动打火开关，一般是用来给主机一个可以开机的信号。

ILL：背景灯电源
其它都是喇叭的接线。

汽车音响喇叭国际标准规格接线颜色区分表
黄色BA TTERY 12V+ (电瓶正极)
红色IGNITION 12V+ (过钥匙正极)
黑色GROUND 12V- (接地线负极)
橙色ILLUMINATION 12V+ (小灯正极)
蓝色ANT12V+ (天线激活正极)
绿色TELE-MUTE 12V- (免持听筒负极)
蓝白色AMP 12V+ (扩大机激活正极)
灰色RF (+)前喇叭右边正极
灰黑色RF (-)前喇叭右边负极
白色LF (+)前喇叭左边正极白黑色LF (-)前喇叭左边负极紫色RR(+)后喇叭右边正极
紫黑色RR(-)后喇叭右边负极绿色LR (+)后喇叭左边正极绿黑色LR (-)后喇叭左边负极。

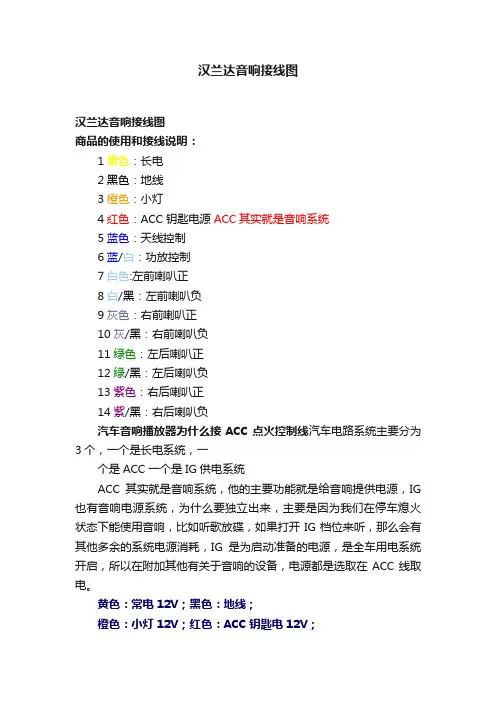

汉兰达音响接线图
汉兰达音响接线图
商品的使用和接线说明：
1黄色：长电
2黑色：地线
3橙色：小灯
4红色：ACC钥匙电源ACC其实就是音响系统
5蓝色：天线控制
6蓝/白：功放控制
7白色:左前喇叭正
8白/黑：左前喇叭负
9灰色：右前喇叭正
10灰/黑：右前喇叭负
11绿色：左后喇叭正
12绿/黑：左后喇叭负
13紫色：右后喇叭正
14紫/黑：右后喇叭负
汽车音响播放器为什么接ACC点火控制线汽车电路系统主要分为3个，一个是长电系统，一
个是ACC 一个是IG供电系统
ACC其实就是音响系统，他的主要功能就是给音响提供电源，IG 也有音响电源系统，为什么要独立出来，主要是因为我们在停车熄火状态下能使用音响，比如听歌放碟，如果打开IG档位来听，那么会有其他多余的系统电源消耗，IG是为启动准备的电源，是全车用电系统开启，所以在附加其他有关于音响的设备，电源都是选取在ACC线取电。

黄色：常电12V；黑色：地线；
橙色：小灯12V；红色：ACC钥匙电12V；
蓝色：天线控制
白：左前喇叭正。

白带黑：左前喇叭负灰：右前喇叭正。

灰带黑：右前喇叭负绿：左后喇叭正。

绿带黑：左后喇叭负紫：右后喇叭正。

紫带黑：右后喇叭负。

三：***注意标记***对号入座CD机头的背面有接线图纸，画的插座都是和下图接口对应的！！四：12伏直流电源接线：1）12v稳压电源负极并联2根线出来，一个接主接口第1引脚，一个接cd机头的外壳！2）12v稳压电源正极并联3根线出来，一个接主接口第3引脚，一个接主接口第24引脚（这个不接电源就相当于车钥匙拔了）！如果想CD机头按键的灯也亮起来，就把正极出来的第三根线接到主接口的第4引脚（相当于你开车灯了，音响按键也亮）五：接音柱线！音柱要求，4-8欧阻抗的，音柱后面都标了的！音柱可以用一对，也可以用二对，相当于你车前音柱和后音柱！前左音柱正极接主接口第15引脚，前左音柱负极接主接口第16引脚！（音柱上正极一般标为红色，负极一般标为黑色。

）前右音柱正极接主接口第19引脚，前右音柱负极接主接口第20引脚！后左音柱正极接主接口第5引脚，后左音柱负极接主接口第6引脚！后右音柱正极接主接口第9引脚，后右音柱负极接主接口第10引脚！六：关于usb接口！我没有找到成品线，又不想用烙铁把线焊上去！准备去4S店订一根USB线！七:AUX接口，我没有接线！八：收音机天线！（找一根细铜丝1米长就可以，推荐网线里面抽一根出来，正好可以插到天线接口的1号引脚里面）1.MAIN GND 主机电源地2.N.C.(ILL -BULB)3.+B 电源+12V4.ILL+ ：这个是夜间行车背景灯接线（与汽车大灯联动）5.RL SP+ 后左声道+6.RL SP- ：后左声道-7.N.C. 空脚8.N.C. 空脚9.RR SP+ ：后右声道+10.RR SP- ：后右声道-11.REMOTE GND ：遥控地12.SECURITY13.K-LINE14.TEL MUTE ：电话静音15.FL SP+ ：前左声道+16.FL SP- ：前左声道-17.N.C. ：空脚18.N.C. ：空脚19.FR SP+ 前右声道+20.FR SP- 前右声道-21.N.C. 空脚22.REMOTE遥控23.VSP ：这个是车速，带导航的机器才有用24.ACC 启动电源希望能得到这接脚的中文说明,多谢!。

汽车音响—车机接线图大全Разъѐмы автомагнитол NISSANNISSAN PP-9940HNISSAN PN9924U by Clarion (UK)NISSAN PN-9660HNISSANNISSANCLARION CK98B PN-9526U CL0065BNISSANNISSAN CSK-9301MANISSAN PP-9997MNISSAN ET RH (Blaupunkt BP 9349)NISSAN MID LHD(Blaupunkt BP 9345)У BP9345 контакты 8 и 9 поменятьместамиBLAUPUNKT MICRA CD BP2346 (NISSAN)BLAUPUNKT MICRA CD BP2347 (NISSAN)NISSAN (CLARION) PN-9524UNISSAN BP6350 by Blaupunkt (Portugal) (Разъѐм на шасси) NISSAN CK94B (CLARION) PN-9522U (Made In Malaysia)NISSAN CT020 (PN-1726M) made in Philippines (Clarion)Данных по разводке разъѐма временно нет.NISSAN CNA48 (PN-2344N, Clarion, made in Japan)Данных по разводке разъѐма временно нет.NISSAN PP-1589G (CK106) by Clarion (made in Japan)Данных по разводке разъѐма временно нет三菱Разъѐмы автомагнитол MITSUBISHIMITSUBISHI COLTMITSUBISHI CARISMAMITSUBISHI ECLIPSEMITSUBISHI PAJEROMITSUBISHI LANCERMITSUBISHI RH - 9413MITSUBISHI AR-2565 FY-2MITSUBISHI MEX-810 CDCMITSUBISHI (Модель не известная)MITSUBISHI P912 (MR490090, Matsushita) Распиновка не извесна.MITSUBISHI P801 CQ-JB6810LMERCEDESРазъѐмы автомагнитол MERCEDESMERCEDES BENZ COMAND 2MERCEDESФото разъѐма Mercedes Benz Comand 220, W 203, W 208 - W210 Графические разъѐмы с распиновкой смотреть нижеMERCEDES BENZ COMAND 2Расположение основных разъѐмов MERCEDES BENZ COMAND 2.5 (Typ 220) на задней панели.Распиновка контактов A, B, C1, C2 MERCEDES BENZ COMAND 2.5 (Typ 220)Описание разъѐма С2 смотреть ниже.Описание контактов разъѐма С2 MERCEDES BENZ COMAND 2.5 (Typ 220)Разъѐмы D и E MERCEDES BENZ COMAND 2.5 (Typ 220)Распиновка разъѐмов D и E MERCEDES BENZ COMAND 2.5 (Typ 220)MERCEDES BENZ COMAND W 163MERCEDES BENZ COMAND W 203MERCEDES BENZ COMAND W 208 - W210MERCEDES BENZ Truckline CC40 no YU3F-18C838-BAMercedes Benz Audio 10 by Becker (BE3100) p/n A 210 820 09 86Mercedes Benz Audio 10 by Becker (BE3200) p/n A 208 820 03 86Mercedes Benz Audio 30 by Becker (BE3307)Mercedes Benz Audio 30 APS (BE4705)Mercedes Benz CD (MF2297) by A LPINE (Japan) Верхний разъѐм не используетсяMercedes Benz Truckline CC25 (BE6046)MERCEDES BENZ (Audio 30 Export BE3301}Всю схему распайки разъѐмов для автомобиля "Mercedes Benz MY98" можно посмотреть здесь. MERCEDES MB-3731Mercedes Benz MF2530 (p/n A 203 827 38 42)Mercedes Benz Sound 4000a by Grundig (Portugal) Mercedes Benz Sound 8000 by Grundig (Portugal)Mercedes Benz by Becker (BE 1150)Mercedes Benz Classic by Becker (BE 2010)Mercedes Benz Exquisit by Becker (BE1490) Mercedes Benz Special by Becker (BE2210, BE1650)Mercedes Benz Comand 220 (p/n A 220 827 4142)Разъѐм устанавливается на авто с 2004 года.Данных по разъѐму нет健伍Разъѐмы автомагнитол KENWOODKENWOOD KRC-553KENWOOD KDC-7070R, KDC-5040R, KRC-958R, KRC-689KENWOOD KRC-155DKENWOOD KDC-84R, KDC-94RKENWOOD KRC-51DKENWOOD KRC-951RDS, KRC-851D, KRC-751D/L, KRC-651D/L, KRC-451D/LKENWOOD KRC-1054RKENWOOD KRC-951R, KRC-852D/L, KRC-752R, KRC-453D/L, KRC-452D/LKENWOOD KRC-3631KENWOOD KRC-477RKENWOOD KRC-265KENWOOD KRC-28YAKENWOOD KRC-654RDKENWOOD KRC-X727JVCРазъѐмы автомагнитол JVCJVC KD-GT5RJVC KS-R38JVC KS-R370JVC KS-RG4JVC XL-G2500JVC KS-LX200RJVC KS-F161本田Разъѐмы автомагнитол HONDAHONDA CQ-EH8160AKHONDA CQ-EH9160A (Acura)HONDA CQ-YH5070LHONDA CQ-YH5071LHONDA CQ-YH5072LHONDA CQ-YH5074LHONDAHONDA Model: 39100-s84-A210, REF GQ-JH1810AИнформация неполная но для подключения приприѐмке и ремонте хватит.HONDA 428TA (CLARION)HONDA CQ-EH8160AK HONDA CQ-EH9160A (Acura)HONDA CQ-YH5070L HONDA CQ-YH5071L HONDA CQ-YH5072L HONDA CQ-YH5074L HONDA CM-839RAHONDA 2400HONDA Model: 39100-s84-A210, REF GQ-JH1810AИнформация неполная но для подключения при приѐмке и ремонте хватит.HONDA 428TA (CLARION)Honda MR527AOHonda CM839RO (p/n 39101-S1A-G010-M1)Honda Premium Sound System (2P30)Honda 7BK0 (CQ-EH1260Z, Matsushita, USA)Распиновка отсутствуетHonda 4PX0Распиновка отсутствуетHonda 3SA0 (DEH-M6017zh, Pioneer, made in Portugal)Распиновка отсутствуетHonda 2TWO (MF823A0)Распиновка отсутствуетHonda 2TM0 (MU910A0, made in Japan)Honda 1XM1 (39100-S10-A500) CQ-JH8814A (MATSUSHITA)HONDA 200R EON RDSРазъѐмы автомагнитол JVCJVC KD-GT5RJVC KS-R38JVC KS-R370JVC KS-RG4JVC XL-G2500JVC KS-LX200RJVC KS-F161。

车载音响接线方案图解简介车载音响系统是车辆中的重要组成部分，提供了驾驶者和乘客的娱乐和舒适体验。

为了正确安装和连接车载音响系统，需要了解正确的接线方案。

本文将通过图解的方式介绍常见的车载音响接线方案，帮助用户正确安装和配置车载音响系统。

概述车载音响系统的接线包括主机接线、扬声器接线和音频输入接线三个方面。

主机接线主要涉及电源接线和音频信号接线，扬声器接线涉及连接扬声器和外设设备，音频输入接线主要涉及音频信号的输入源。

车载音响接线方案图解主机接线车载音响系统的主机接线是连接音响主机与车辆电源和音频信号源的重要步骤。

以下是主机接线的示意图。

主机接线示意图1. 连接电源线- 首先，找到车辆的电源接口，通常位于车辆仪表盘或中控台上。

- 将音响主机的电源线连接到车辆电源接口上。

- 确保电源线连接牢固且没有松动。

2. 连接音频输入线- 根据音频输入接口的类型，选择对应的音频输入线缆。

- 将音频输入线缆的一端连接到音响主机的音频输入接口。

- 将另一端连接到音频信号源，如手机、MP3播放器等。

扬声器接线车载音响系统的扬声器接线是将音频信号输出到扬声器的关键步骤。

以下是扬声器接线的示意图。

扬声器接线示意图1. 连接正负极线- 将音响主机的正极线连接到扬声器的正极接口。

- 将音响主机的负极线连接到扬声器的负极接口。

2. 连接扬声器和外设设备- 连接扬声器和外设设备，如低音炮、信号放大器等，以改善音响效果。

- 根据设备的接口类型选择对应的连接线缆。

- 将连接线缆的一端连接到扬声器或外设设备。

- 将另一端连接到音响主机的扬声器输出接口。

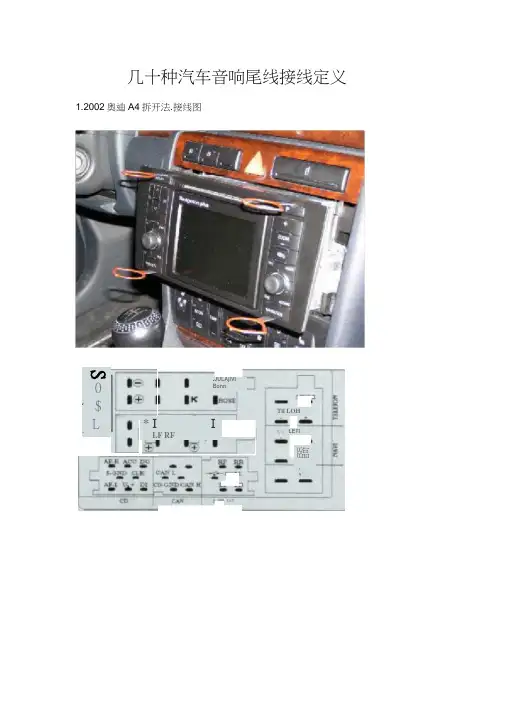

几十种汽车音响尾线接线定义。

1.2002奥迪A4拆开法.接线图2.本田2.4CD接口图1：MAIN GND主机电源地2：N.C.空脚3：FL SP-前左声道负4：FR SP-前右声道负5：RL SP-后左声道负6：RR SP-后右声道负7：N.C.空脚8：NAVI R+导航10：NAVI GND导航地11：+B电源+12V12：ILLUMI背景灯电源13：FL SP+前左声道正14：FR SP+前右声道正15：RL SP+后左声道正16：RR SP+后右声道正17：NAVI SHIELD导航遮蔽18：REMOTE CONTROL外部设备遥控开机信号19：ACC启动打火线20：TUNER +B调谐器电源3.别克君威 引脚=颜色= 功能1 =橙色= 音响蓄电池电源2 =黄色= 音响点火电源3 =灰色=背景调光( 2.5L GS3.0)4 =灰色=背景调光( GS+)5 =浅绿色=驻车档信号( GS+)6 ——未使用7 =深绿色= 电话来电静音信号( 3.0L)8 =褐色= 左前扬声器信号+9 =棕色= 左后扬声器信号+10 =深蓝色= 右后扬声器信号+11 =浅绿色= 右前扬声器信号+12 =深绿色= 右前扬声器信号-13 =黑色= 音响接地14 ——未使用15 ——未使用16 ——未使用17 =深绿色= 天线放大器电源18 =浅绿色=后座音响控制信号( 3.0L)19 =深蓝色=方向盘音响控制(3.0L)20 ——未使用21 =灰色= 左前扬声器信号-22 =黄色= 左后扬声器信号-23 =浅蓝色= 右后扬声器信号-24 ——未使用4.丰田海蛳5.歌乐CD接口歌乐碟箱接口资料Clarion、ADDZEST 13针的圆形端子接口资料：此主题相关图片如下：脚位-----功能1-----SI/SO通迅数据输入/输出2-----SCK通迅时钟3-----RELAY CONTROL+继电器控制4-----SRQ通迅请求5-----REMOTE POWER 主机输出控制外部C-BUS的+B电源6-----ACCS SIGNAL-GND 外部输入信号地7-----ACCS SIGNAL-IN LEFT 外部左声道输入8-----ACCS SIGNAL-IN RIGHT 外部右声道输入9-----REMOTE IN 外部控制信号输入10-----+B电源11-----ACCS-CONTROL12-----GND电源地13-----REMOTE OUT控制信号输出6.凌志ES3007.中道CD接口中道Nakamichi碟箱控制接口资料MD-45Z (MD主机)MF-41 (4碟CD碟箱)此主题相关图片如下：引脚----- 功能1----- ACC Control2----- BATT +12V3----- Digital GND4----- DSPSEL5----- Signal R6----- CD-Reset7----- Analog GND8----- Mute CD9----- Signal L10----- TXD11----- RXD12----- SCLK OUT13----- SCLK-IN8.丰田系列丰田大霸王9.福特系列：10。

For personal use only in study and research; not for commercial use 中道Nakamichi碟箱控制接口资料引脚----- 功能1----- ACC Control2----- BATT +12V3----- Digital GND4----- DSPSEL5----- Signal R6----- CD-Reset7----- Analog GND8----- Mute CD9----- Signal L10----- TXD11----- RXD12----- SCLK OUT13----- SCLK-IN歌乐碟箱接口资料Clarion、ADDZEST 13针的圆形端子接口资料：脚位-----功能1-----SI/SO通迅数据输入/输出2-----SCK通迅时钟3-----RELAY CONTROL+继电器控制4-----SRQ通迅请求5-----REMOTE POWER 主机输出控制外部C-BUS的+B电源6-----ACCS SIGNAL-GND 外部输入信号地7-----ACCS SIGNAL-IN LEFT 外部左声道输入8-----ACCS SIGNAL-IN RIGHT 外部右声道输入9-----REMOTE IN 外部控制信号输入10-----+B电源11-----ACCS-CONTROL12-----GND电源地13-----REMOTE OUT控制信号输出别克君威引脚=颜色= 功能1 =橙色= 音响蓄电池电源2 =黄色= 音响点火电源3 =灰色=背景调光( 2.5L GS3.0)4 =灰色=背景调光( GS+)5 =浅绿色=驻车档信号( GS+)6 ——未使用7 =深绿色= 电话来电静音信号( 3.0L)8 =褐色= 左前扬声器信号+9 =棕色= 左后扬声器信号+10 =深蓝色= 右后扬声器信号+11 =浅绿色= 右前扬声器信号+12 =深绿色= 右前扬声器信号-13 =黑色= 音响接地14 ——未使用15 ——未使用16 ——未使用17 =深绿色= 天线放大器电源18 =浅绿色=后座音响控制信号( 3.0L)19 =深蓝色=方向盘音响控制(3.0L)20 ——未使用21 =灰色= 左前扬声器信号-22 =黄色= 左后扬声器信号-23 =浅蓝色= 右后扬声器信号-24 ——未使用本田2.4CD1：MAIN GND主机电源地2：N.C.空脚3：FL SP-前左声道负4：FR SP-前右声道负5：RL SP-后左声道负6：RR SP-后右声道负7：N.C.空脚8：NAVI R+导航10：NAVI GND导航地11：+B电源+12V12：ILLUMI背景灯电源13：FL SP+前左声道正14：FR SP+前右声道正15：RL SP+后左声道正16：RR SP+后右声道正17：NAVI SHIELD导航遮蔽18：REMOTE CONTROL外部设备遥控开机信号19：ACC启动打火线20：TUNER +B调谐器电源仅供个人用于学习、研究；不得用于商业用途。

汉兰达CD主机尾线接线图Bu2---12V电源长通（用于保管机械设置）ACC--12V电源主线（驱动CD机）ILL---12V主面板灯掌握线（主面板灯掌握线）AMP+B AMP+B：和ANT是相似的功效,只是它是用来掌握外部装备（如大功率功放）的开关机旌旗灯号.GND 接地FL+(前左正极) FR+(前右正极)FL - (前左负极) FR-(前右负极)RL+(前左正极) RR+(前右正极)RL - (前左负极) RR-(前右负极)亦可参考此链接信息汽车音响喇叭国际尺度规格接线色彩区分表更新时光：2009-8-1 14:35:45 （编辑：温情）【大中小】ANT：主动天线掌握输出旌旗灯号（12V,小电流的,用来掌握主动天线）AMP+B：和ANT是相似的功效,只是它是用来掌握外部装备（如大功率功放）的开关机旌旗灯号.BATT:电池的电源正极ACC：启动打火开关,一般是用来给主机一个可以开机的旌旗灯号.ILL：布景灯电源其它都是喇叭的接线.汽车音响喇叭国际尺度规格接线色彩区分表黄色 BATTERY 12V+ (电瓶正极)红色IGNITION 12V+ (过钥匙正极) 黑色 GROUND 12V- (接地线负极)橙色 ILLUMINATION 12V+ (小灯正极) 蓝色 ANT12V+ (天线激活正极) 绿色 TELE-MUTE 12V- (免持听筒负极) 蓝白色 AMP 12V+ (扩展机激活正极) 灰色 RF (+)前喇叭右边正极灰黑色RF (-)前喇叭右边负极白色 LF (+)前喇叭左边正极白黑色LF (-)前喇叭左边负极紫色 RR(+)后喇叭右边正极紫黑色RR(-)后喇叭右边负极绿色 LR (+)后喇叭左边正极绿黑色 LR (-)后喇叭左边负极。
