热量表选型标准热量表选型标准应根据实际需求、使用场景和预算等因素进行综合考虑。
以下是一些常见的热量表选型标准:1. 测量范围:根据使用场景的热量需求,选择合适的测量范围。
例如,家庭用户可以选择测量范围较小的热量表,而大型工业用户则需要选择测量范围较大的热量表。
2. 准确度等级:热量表的准确度等级表示其测量精度的水平。
根据实际需求,选择合适的准确度等级。
例如,对于家庭用户,可以选择准确度等级为1%或2%的热量表;而对于工业用户,可能需要选择准确度等级为0.5%或更高的热量表。
3. 连接方式:热量表的连接方式包括螺纹连接、法兰连接等。
根据实际需求和使用场景,选择合适的连接方式。
4. 流量计类型:热量表的流量计类型包括涡轮流量计、涡街流量计、超声波流量计等。
根据实际需求和使用场景,选择合适的流量计类型。
例如,对于家庭用户,可以选择涡轮流量计或超声波流量计;而对于工业用户,可能需要选择涡街流量计等高精度流量计。
5. 显示方式:热量表的显示方式包括数字显示、指针显示等。
根据实际需求和使用场景,选择合适的显示方式。
6. 防护等级:根据实际需求和使用场景,选择合适的防护等级。
例如,对于家庭用户,可以选择防护等级为IP20的热量表;而对于工业用户,可能需要选择防护等级为IP65或更高的热量表。
7. 品牌和售后服务:选择知名品牌的热量表,可以保证产品质量和性能。
同时,考虑售后服务和支持,选择提供良好售后服务的热量表供应商。
总之,热量表选型标准应根据实际需求、使用场景和预算等因素进行综合考虑。
在选型过程中,需要充分考虑测量范围、准确度等级、连接方式、流量计类型、显示方式、防护等级、品牌和售后服务等标准,以选择合适的热量表。

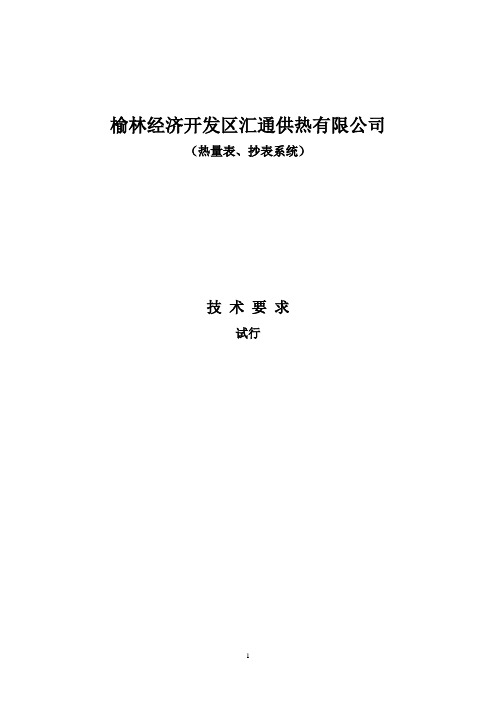

榆林经济开发区汇通供热有限公司(热量表、抄表系统)技术要求试行关于供热热量表、抄表系统的技术要求一、目的:为了规范市场、保证业主的合法权益、响应国家节能减排的号召、合理利用社会的资源。
二、依据国家相应规范及相关单位的经验。
三、民用建筑供热计量及节能改造包括:建筑围护结构节能改造;室内供热计量及温度调控改造;热源及供热管网节能、平衡及热计量改造。
四.热量表、抄表系统及室内温控装置1.理念:按户表法进行计量,强化室内温控装置的作用,将节能进行到极致。
2.具体要求:严格执行《既有采暖建筑节能改造技术》J68—2001 JGJ129—2001《建筑节能工程施工质量验收规范》GB50411—2007《热量表》CJ128--2007《供热计量计算规程》JGJ173—2009备案号J860—2009《采暖通风与空气调节设计规范》GB50019—2003《地面辐射供暖技术规程》备案号J365—2004 JGJ142—2000《住宅远传抄表系统应用技术规程》CECS 303:20113.材料热量表(合肥瑞纳、重庆伟岸、青岛海威茨)1)热量表产品质量应符合现行《热量表》(CJ128-2007)标准。
应取得《制造计量器具许可证》或《中华人民共和国计量器具型式批准证书》。
2)用作热费决算的热量表准确度应高于3级,宜具备热计量数据的远传功能及存储180天以上日供热量的存储性能,接电方式宜采用市电供电方式(外接电源方式)并且要有欠压提示,同时电源中断时,应具备自动存储断电前数据,恢复电源时,自动回复计算机功能,且寿命大于等于5年;3)热量表的选型按照设计流量作为额定流量选取,壳体应达到二级防尘、防水浸入,并且根据介质参数具有足够的机械强度和耐腐蚀性;温度测量宜采用Pt100铂电阻传感器;4)热量表的流量计宜安装在回水管上,连接方式为密封螺纹连接,采用直通管路,且具备时间、供回水温度及温差、瞬时流量、累积流量等显示功能,其中热量显示单位以焦耳(J)或千瓦时(KWh)及其十进制倍数显示,力量显示单位为立方米(m3),温度显示为摄氏度(℃);5)热量表前后的直管段应满足设计安装要求,以保证热量表正常工作。
采暖分户热计量设计一、热计量方式1、户用热量表方式:每户入户装置处设一表,每楼或几楼热力入口处设一总热表。
2、热分配表方式:户内每组散热器上设一热分配表,每楼或几楼热力入口处设总热表。
3、总热表方式:适用于公共建筑。
二、采暖系统形式1、户用热量表方式:共用立管的分户独立系统形式。
2、热分配表或总热表:垂直双管系统或垂直单管跨越式系统及共用立管的分户独立系统形式。
三、户内采暖管道布置方式1、下供下回水平双管式系统:户内供回水干管沿地面明装、或暗敷在本层地面下沟槽或垫层内、或镶嵌在踢脚板内。
地面上局部过门的管道暗敷于沟槽内。
2、上供上回水平双管式系统:户内供水干管沿本层天花板下水平布置。
3、水平单管跨越式系统:户内采暖干管沿地面明装、或暗敷在本层地面下沟槽或垫层内、或镶嵌在踢脚板内。
地面上局部过门的管道暗敷于沟槽内。
4、放射双管式系统或低温热水地板辐射采暖系统:户内管道暗敷在本层地面垫层内。
四、共用水平干管1、建筑物内各副共用立管压力损失相近时,各户共用的供回水水平干管宜同程式布置。
2、共用供回水干管,应设置于住宅的设备层、管沟、地下室或公共用房的适宜空间内,并应具备检修条件。
五、共用立管1、共用立管宜采用下供下回式,其顶端应设自动排气阀。
2、建筑物高度超过50m时,采暖系统及共用立管应根据水力平衡、散热设备承压能力以及化学管材的特性等因素进行竖向分区设置,并应考虑管道热补偿问题。
户内系统采用金属管道和散热器时,应保证各区采暖系统最低层最低点处散热器及化学管材的工作压力不大于0.8MPa。
3、除每层设分、集水器连接多户的系统外,一副共用立管每层连接的户数不宜大于3户。
4、共用立管宜设置于管道井内。
六、热力入口1、在保证各环路水力平衡和总体热计量的前提下,宜尽量减少建筑物热力入口的数量。
2、建筑物类型和围护结构相同、分户热计量装置一致且换热站或小区锅炉房的总热表作结算工具时,可几栋住宅设一总热量表,作为热费分摊的工具。
热量表的分类及选型淄博市规划设计研究院赵红梅摘要本文介绍了热量表的分类,重点对各种热量表适用范围及选型方法进行论述,并对配对温度传感器和积分仪的选型要求作了介绍关键词热量表分类选型The selection and classification of heat metersBy WANG Rong and DING Ai JunAbstract This paper introduces the classification of heat meters and discusses the selection and applicability of heat meters. It also introduces the selection of temperature sensors and integraphs.Keywords heat meter, classification, selection1引言热量表由流量传感器、配对温度传感器和积分仪三部分组成。
热量表是分户计量供热系统的核心设备,现有规范对热量表选型尚无明确规定。
在供热工程设计与热表安装及运行实践中,笔者经常发现所选择的热量表规格与系统要求不相符,为了解决上述问题,本文主要介绍热量表分类、热量表的选型方法及运行条件对热量表选型的影响三方面的内容。
2 热量表分类流量传感器是热量表最主要的部件,热量表的分类实际上是指流量传感器的分类。
流量传感器按其测量原理,可以分为机械式、超声波式和电磁式三类。
2.1机械式流量传感器机械式流量传感器是通过测定叶轮的转速测量热介质的流量。
按规格大小分类:可为小口径(≤40mm)和大口径(≥50mm);按内部构造分类:小口径流量传感器又分为单流束式、多流束式和标准机芯型多流束式三种,大口径则分为水平螺翼式和垂直螺翼式二种,;按照流量传感器的计数器是否与热水接触,可分为干式和湿式两种。
2.2超声波流量传感器超声波流量传感器是通过波在热介质中的传输速度在顺水流和逆水流方向的差异而求出热介质流速的方法来测量流量。

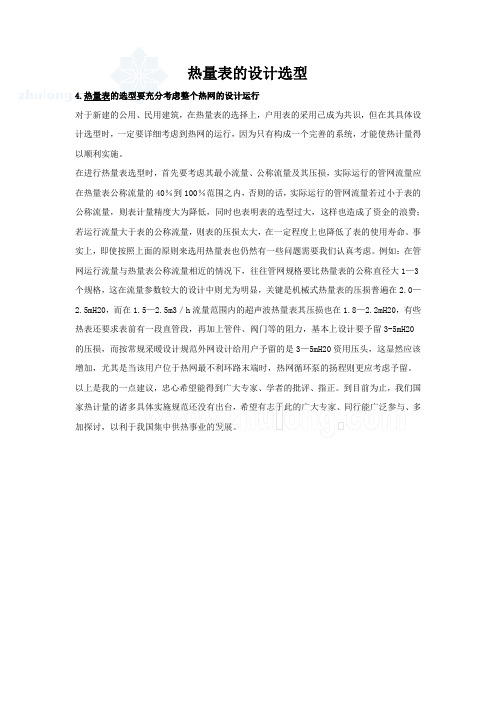

热量表的设计选型
4.热量表的选型要充分考虑整个热网的设计运行
对于新建的公用、民用建筑,在热量表的选择上,户用表的采用已成为共识,但在其具体设计选型时,一定要详细考虑到热网的运行,因为只有构成一个完善的系统,才能使热计量得以顺利实施。
在进行热量表选型时,首先要考虑其最小流量、公称流量及其压损,实际运行的管网流量应在热量表公称流量的40%到100%范围之内,否则的话,实际运行的管网流量若过小于表的公称流量,则表计量精度大为降低,同时也表明表的选型过大,这样也造成了资金的浪费;若运行流量大于表的公称流量,则表的压损太大,在一定程度上也降低了表的使用寿命。
事实上,即使按照上面的原则来选用热量表也仍然有一些问题需要我们认真考虑。
例如:在管网运行流量与热量表公称流量相近的情况下,往往管网规格要比热量表的公称直径大1—3个规格,这在流量参数较大的设计中则尤为明显,关键是机械式热量表的压损普遍在2.0—2.5mH20,而在1.5—2.5m3/h流量范围内的超声波热量表其压损也在1.8—2.2mH20,有些热表还要求表前有一段直管段,再加上管件、阀门等的阻力,基本上设计要予留3-5mH20
的压损,而按常规采暖设计规范外网设计给用户予留的是3—5mH20资用压头,这显然应该增加,尤其是当该用户位于热网最不利环路末端时,热网循环泵的扬程则更应考虑予留。
以上是我的一点建议,忠心希望能得到广大专家、学者的批评、指正。
到目前为止,我们国家热计量的诸多具体实施规范还没有出台,希望有志于此的广大专家、同行能广泛参与、多加探讨,以利于我国集中供热事业的发展。

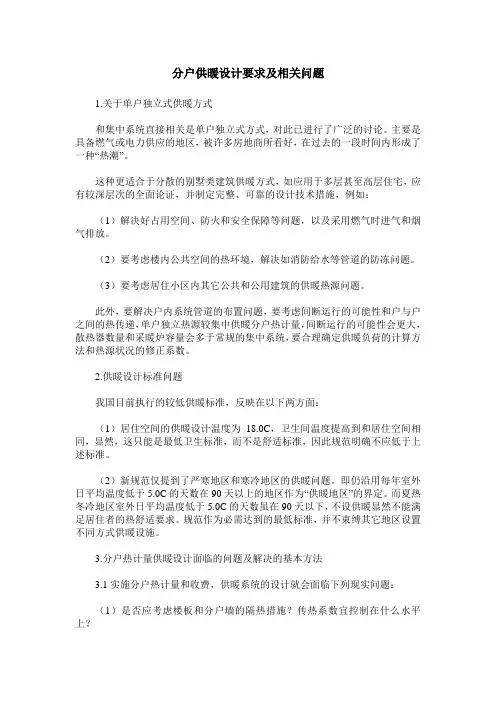

分户供暖设计要求及相关问题1.关于单户独立式供暖方式和集中系统直接相关是单户独立式方式,对此已进行了广泛的讨论。
主要是具备燃气或电力供应的地区,被许多房地商所看好,在过去的一段时间内形成了一种“热潮”。
这种更适合于分散的别墅类建筑供暖方式,如应用于多层甚至高层住宅,应有较深层次的全面论证,并制定完整、可靠的设计技术措施,例如:(1)解决好占用空间、防火和安全保障等问题,以及采用燃气时进气和烟气排放。
(2)要考虑楼内公共空间的热环境,解决如消防给水等管道的防冻问题。
(3)要考虑居住小区内其它公共和公用建筑的供暖热源问题。
此外,要解决户内系统管道的布置问题,要考虑间断运行的可能性和户与户之间的热传递,单户独立热源较集中供暖分户热计量,间断运行的可能性会更大,散热器数量和采暖炉容量会多于常规的集中系统,要合理确定供暖负荷的计算方法和热源状况的修正系数。
2.供暖设计标准问题我国目前执行的较低供暖标准,反映在以下两方面:(1)居住空间的供暖设计温度为18.0C,卫生间温度提高到和居住空间相同,显然,这只能是最低卫生标准,而不是舒适标准,因此规范明确不应低于上述标准。
(2)新规范仅提到了严寒地区和寒冷地区的供暖问题。
即仍沿用每年室外日平均温度低于5.0C的天数在90天以上的地区作为“供暖地区”的界定。
而夏热冬冷地区室外日平均温度低于5.0C的天数虽在90天以下,不设供暖显然不能满足居住者的热舒适要求。
规范作为必需达到的最低标准,并不束缚其它地区设置不同方式供暖设施。
3.分户热计量供暖设计面临的问题及解决的基本方法3.1实施分户热计量和收费,供暖系统的设计就会面临下列现实问题:(1)是否应考虑楼板和分户墙的隔热措施?传热系数宜控制在什么水平上?(2)户与户之间传热温度差取多少?多数意见认为,户与户之间采取隔热措施,要增加可观的投资费用和占用宝贵的建筑空间,对照十年来建筑节能和墙体改革的艰难历程,可能是难以实施的。
如何选择热量表型号及其安装使用详解以下就热表的设计选型及安装使用中的注意事项作一简单介绍,并就有关配套管理规定提出建议。
1设计中应注意的问题1.1设计选型在设计选型时,应根据供热系统的运行条件及环境状态来确定热表的型式、尺寸、准确度及环境等级等参数。
其中涉及许多的因素,主要应注意考虑以下几点。
1.1.1热表型式热表包括3部分:流量传感器、配对温度传感器和计算器。
常见的热表有机械式、电磁式、超声波式、振荡式等等。
一般来说采用机械式流量计量的热表的价格会比采用非机械式流量计量的热表低;但非机械式热表的精度及长久稳定性要比机械式的好,相应的故障率及运行维护成本也就比机械式的低。
选用时应综合考虑一次投资及维护保养等成本。
1.12介质温度介质温度涉及供回水的最高、最低温度及最大、最小温差。
如果介质温度及供回水温差超出热表的使用范围,有可能导致测量误差超标或造成热表的损坏。
1.1.3系统压力供热采暖系统中一般采用的系统压力有PN10,PN16和PN250热表的设计制造也是按此分级进行的,可根据系统压力选用相应额定压力的热表。
如果管道内的压力波动超过1.5倍额定压力的话,热表的流量测量元件有可能会受到损坏。
1.1.4流量及管径系统流量是热表选型的最重要参数之一。
通常,管径与管内流量是相互对应的。
对于一个设计合理的系统而言,其管道直径与热表的口径可能非常接近或相同。
但二者并不一定等同。
一些设计人员习惯于按系统管径来选用热表,这是错误的。
因为,选用热表的主要参数是系统流量而不是系统管径,应该按照流量大小来确定热表的型号。
鉴于工程设计中通常计算的是最大负荷状态下的流量,而在实际运行中多数情况F的流量都远远小于这个流量,所以,有时按照最大设计流量的80%来确定热表的额定流量往往更符合实际运行要求。
国内以往设计时采用的系统管内流速较低,管径偏大,所以按流量方式选择的热表的口径往往会比系统管道口径小。
在这种情况下,建议采用变径措施。
国标供热流量表规格
根据国标,供热流量表的规格主要有以下几种:
1. 口径规格:包括DN15、DN20、DN25等。
这些口径规格主要适用于户用供热计量超声波热量表。
2. 流量范围:根据实际需求,选择合适的流量范围。
常见的流量范围有0-10m³/h、0-20m³/h、0-30m³/h等。
3. 压力等级:根据供热系统的实际压力需求,选择合适的压力等级。
一般来说,供热流量表的压力等级分为0.6MPa、1.0MPa、1.6MPa等。
4. 温度范围:根据供热系统的实际温度需求,选择合适的温度范围。
一般来说,供热流量表的温度范围为0-100℃、0-150℃等。
5. 热能计量精度:根据供热系统的需求,选择合适的热能计量精度。
常见的热能计量精度有1%、2%、3%等。
6. 信号输出:根据智能化要求,选择合适的信号输出方式。
如4-20mA、RS485等。
7. 供电方式:根据实际应用场景,选择合适的供电方式。
如电池供电、外接电源供电等。
在选购供热流量表时,需根据实际供热系统的需求,综合考虑以上因素,选择合适的规格型号。
同时,确保选购的产品符合国家相关标准和规定,以确保供热系统的正常运行和能源计量的准确性。
热计量表原理及分类热冷计量表是对空调中对冷、热介质的一个计量设备,线性度优于0.5%,重复性精度优于0.2%,测量精度优于±1%为最佳。
热计量表等级的划分分为三个精度等级,即:一级表、二级表和三级表。
首先需要说明的是热量表的精度等级不能用一个固定的误差数字来描述,比如2%或5%等等,因为即便同一精度级的计量精度热量表,随着工作条件不同,对它的误差要求也是不同的。
记录你用了多少热量的表自然就是热计量表了。
今天我们要说的就是热计量表的相关知识。
平常生活中很多东西会有用到热计量表,比如说我们的空调。
只不过它用的是(冷)热量表,(冷)热量表跟热计量表原理及结构上其实是一样的。
热计量表可以用在热力公司,他们会根据所使用的热量以及物价部门制定的相关物价水平进行收费,因此热计量表要求的精准度就会要比较高。
下面就随我一起来了解下热计量表原理的相关知识。
【热计量表原理】把温度传感器装有载热流体通过的上行管,下行管也要装。
把流量计装在流体的入口,或者是装在回流管的上面。
此时就会有流量计发出脉冲信号,并且这个脉冲信号跟流量计成正比。
而此时的温度传感器会有一个模拟信号,这个信号是显示温度高低。
积算仪使用积算公式来使得热交换系统得到的热量被计算出来,但是它会采集流量和的信号还有温度传感器的信号。
【热计量表分类】热计量表的流计结构还有在原理方面的不同,能够分成机械式,电磁式,超声波式。
1、机械式热量表机械式热量表有单流束,还有多流束。
单流束表的意思就是水在热量表里面通过一个方向单股推动叶轮从而转动的表,就是单流束表。
多流束表的意思就是水在热量表里面通过多个方向推动叶轮转动的表,就是多流束表。
而叶轮也分成两种,一种是螺仪的,一种是旋仪的。
值得注意的是,机械表的质量保证期在2年左右。
2、超声波式热量表超声波热量表的原理是超声波能够在流体中传播,顺着水流传播的速度还有逆着水流传播的速度的差,从而来计算流体流速,再进而得出流体的流量。
热量表采购技术要求热量表必须符合《热量表》(CJ128—2007)的行业标准,并满足以下要求:一、热量表的型式1、要求分户计量供热系统中所有热量表均选用管段式超声波热量表(含热量表连接管件以及配对测温球阀)。
2、同一个热力站供热的小区内,应选用同一厂家的同类型产品、通讯方式一致。
二、技术性能要求2、流量:热量表的最大流量为公称流量的2倍,根据供热系统设计参数选择相对应的热量表规格,热量表的常用流量与最小流量之比应不小于100。
3、压力损失:公称流量下热量表的最大允许压力损失应≤0.025MPa。
5、热量表的精度等级:要求热量表的精度等级不低于二级。
6、热量表的使用周期:热量表使用周期不小于10年。
7、热量表的温差要求:热水供热系统热量表的最小温差不应大于3K。
8、热量表的安装既能满足水平安装又能满足垂直安装的要求。
9、热量表的内外编号必须一致。
10、热量表的累积工作时间不应大于500小时。
三、功能要求1、电源方式:户用热量表及井室表要求为电池供电,电池型式应为通用型锂电池,在热量表的所有功能均开启的状态下,在平均每天远传一次的频次下每块电池的使用寿命应≥10年。
在工作电源欠压及其他故障时应有屏幕提示和远传提示(写入通讯协议)。
更换电池时不能丢失数据、拆卸方便、不破坏热量表的检定标识和出厂封标的完整性。
2、防水、防尘功能:要求热量表的壳体必须防水、防尘侵入,A类表必须符合IP54行业标准;B类表必须符合IP68行业标准;C类表必须符合IP65行业标准。
3、通讯方式:热量表必须具有光电接口,同时要求选配M-BUS通讯接口。
所有通讯接口和通讯协议均应符合CJ/T188-2004的规定,通讯接口的抗雷击性能应在4000V、10/700ps 的浪涌冲击下,进行正反5次试验不得损坏。
通讯协议至少应包括:供回水温度、瞬时流量、累积流量、瞬时热量、累积热量、电池欠压报警、积算仪故障报警、流量计故障报警、温度传感器断线报警、累积热量数值溢出报警、表号等。
浅析供暖热计量中的常见问题摘要:热计量方式的采用,为建筑节能提供了有效途径,使传统的供暖系统发生了很大的变化,但在实际工程中仍存在许多问题,本文就热量计量收费后的热网运行调节和分户热计量系统设计两方面进行探讨。
建筑节能是当今建筑技术发展的大趋势,是实现可持续发展的必由之路。
而集中供暖实行热计量则是建筑节能的一项基本措施。
住房与城乡建设部等八部委联合发布了《关于城镇供热体制改革的指导意见》,其中特别指出要“稳步推行按用量计量收费制度,促进供、用热双方节能。
”由于和传统的供暖方式不同,分户热计量在设计方法上有了很大的转变。
1.热量计量收费后的热网运行调节1.1供热面积收费体制下的热网调节现有收费体制,是按面积计算的,用户无法调节流量,供热公司以分阶段变流量或定流量的调节方案进行,运行调节的主动权在供热公司。
因此,从技术角度看热网正常供热只要做到:合适的供水温度与流量分配均匀。
1.2热量计量收费后的热网调节在热量计量收费后,每组散热器上都要安装温控阀,用户通过调节温控阀来控制室内温度。
本质上说,这种调节是通过调节散热器的供热量而控制室温的。
当众多用户调节流量后,整个热网的流量和供热量也随之变化。
而这些变化是供热公司无法控制和预知的,为了保证充分的热量供应,就要在任何时候用户都要有足够的资用压力。
为此可以采用下面两种控制方法:1)供回水定压差控制:把供热网上某管路的供回水压差作为压差控制点,始终保持该点的供回水压差不变。
2)供水定压力控制:把热网供水管路上的某一点作为压力控制点(非热网恒压点,为避免误解,称作压力控制点),在运行时始终使该点的压力保持不变。
1.3热入口调节装置为保证供热质量,对于每个供暖系统的热入口,可在适当的位置装一些控制调节装备。
在装温控阀、变流量运行的情况下,这些调节装置的使用和定流量运行时有很大不同,必须正确装设才能发挥作用。
否则,会使系统达不到调节要求,有时还会起相反的负作用。
如何选购热计量表的种类及其型号一、热计量表主要由流量传感器、配对温度传感器和计算器三部分组成,如果三个部分是不可分开的,称之为一体式热量表,反之则称之为组合式热量表。
按流量传感器形式的不同,热量表还分为叶轮式、超声波式和电磁式三种型式,以下分别介绍:1. 叶轮式热量表叶轮式热量表是通过叶轮的转速测量热水的。
按内部结构由易到优又分为单流束式、多流束式和标准机芯型多流束式三种。
叶轮热量表在规格上从小口径到大口径已形成系列化,能满足不同使用范围的要求。
因为叶轮式中有可动部件,所以对供热介质的要求较高,通常在安装上要求配套过滤器,以防备杂质对表的损伤。
但因其测量原理和结构相对简单,所以价格较低。
是适合我国国情的首选热量表。
2. 超声波式热量表超声波式热量表是通过超声波射线的方法测量絷不的流量,其测量腔体内部没有任何可动部件,所以对介质的成份或杂质含量没有要求。
其使用寿命可达20年以上,是当今最先进的热量表。
但它的可测量范围不是很大(通常不大于DN65),所以它非常适用于小口径的采用老式供暖设施(铁管、铸造铁暖气片)中含铁锈水和杂质含量高的场合。
3. 电磁式热量表电磁式热量表是按法拉第定律测量热水的流量,与超声波一样其内部也没有任何可动部件。
唯一不同之处是它对供热介质的电导率有要求(>10uS/cm,较洁净的水可达到要求)。
因其结构原理复杂、价格较高,所以通常不适于用户计量,而广泛应用于大口径的楼宇或工业计量上。
二、热量表的选型1. 规格热量表具体选用规格大小不应简单地仅从管道口径的大小来进行,而应根据表的工作能力的大小来选取。
这样一方面可使表工作在一个准确的范围内,另外也可降低因采购不准而引起的购表费用。
具体可从二个步骤进行: 1)功率我国民用住宅或办公楼的供暖功率通常按80~100kW/m2设计,所以可按实际面积的大小首先计算出所需多大功率的热量表。
2)公称流量根据上步计算出的功率值,求出应选用表的公称流量值:根据计算公称流量值选取对应规格热量表。
户用型热量表的原理、选型及安装王洪宾(唐山市热力总公司,河北唐山应用科技脯要】户用热量表作为供熟计量的重要依据,已经在实际中得到较为广泛的应用。
本文主要介绍现在各供热单位使罔较为广泛的热量表的原理、选型、及安装。
饫.键阕户用热量表;原理;选型;安装供暖系统的分户计量是推广建筑节能的重要环节,户用热量表及相关调节设施是分户计量采暖系统必备装置。
供热计量,就是在集中供热的基础上,采用一定的调节方式,在满足热用户不同需求的情况下,通过热计量器具实现按实际用热量收缴热费的过程。
1热量表原理、分类及组成1.1原理硬分类从原理上可分为三种:流量计温差式热量表、电子式热分配表和蒸发式热分配表。
流量计温差式热量表:利用工程熟力学热量计算公式Q=f t,t2qm hdt计算热蜾热量散失。
其中Q-{煅焦耳(J);qm—熟媒质量流最千克/小时(kg/h);h—供回热媒比焓差焦耳,千克(J/I(g)。
电子式热分配表:利用散热器散热量与计算温差一一对应的函数关系,通过测量散热器的进出口温度,当时的室温计算得到的计算温差,从而有散热量与计算温差的关系得到散热器的瞬时散热量,Q=A t B Q l妃|;}|量焦耳U):卜计算温差摄氏度(℃):久B_哺妓轧器特性系数。
蒸发式热分配表:利用散热器散出的热量作用于化学液体,依据该液蒸发快慢与其温度的对应关系,确定散热量,t。
=t m-C (t m-t a)t广蒸发管内液体温度摄氏度(℃)。
12热量表组戍基于焓差法1流量计温差式)的热量表从原理上决定了其结构组成:流量传感器、配对温度传感器和积算仪。
流量传感器又分为机械式、超声波式和电磁式等,依口径、工况不同选择有所侧重。
配对温度传感器用于测量供回水温度,常见有铂电阻和热敏电阻。
积算仪完成热量积分计算,应考虑到电阻线f生度,介质密度修正。
2热量表选型热量表的谤斗选型应避免以安装管道管径为热量表口径选择依据,而应综合被测介质的工况参数来考虑,这里包括介质温度、介质流量等各因素,同时考虑到对于测量结果的精度要求。
户用热量表的选型建议随着现代家庭对于舒适生活需求的不断提高,人们对于室内温度的控制越来越精细。
因此,一款好的户用热量表对于家庭来说非常重要。
但是,众多的品牌和型号会让消费者在选购时感到困惑。
本文将为大家介绍一些选购户用热量表的建议,帮助大家更好地选购。
一、了解户用热量表的种类户用热量表的种类可以按照测量原理分为多种类型,其中比较常见的有机械式和电子式两种。
机械式热量表是利用热力学原理,通过传导热量来测量流体的热量值;而电子式热量表则是通过传感器来检测流体的热量值,并通过电路计算得出热量值。
二、选择可靠的品牌在购买户用热量表时,我们首先需要选择知名品牌的产品。
一般来说,知名品牌的产品在生产工艺和材料方面都会更为精细,能够提供更为精准的测量数据,并且质量更加可靠。
如果是一些小厂商的产品,它们的工艺和质量往往无法得到保障,使用起来可能会出现问题。
三、了解使用环境在选择户用热量表时,我们需要根据具体使用环境来选择适合的产品。
一般来说,如果是在室内使用,选择电子式热量表会更为合适;如果是在户外使用,选择机械式热量表会更稳定。
同时,我们还需考虑安装方式、使用条件和维修保养等因素,以确保这款产品能够长期稳定运行。
四、保证测量准确性在选择产品时,我们还需注意该热量表的测量准确性。
一般来说,一个好的户用热量表的准确度应该在±2%以内。
如果误差太大,可能导致家庭内的温度不稳定,从而影响家庭居住的舒适性。
此外,我们还需要注意热量表的测量范围、分辨率和测量时间等因素。
五、选择合适的功能在购买户用热量表时,我们还需选择适合自己需求的功能。
一般来说,一款好的户用热量表应该具备以下功能:•数据存储功能:能够记录并保存测量结果,便于日后查看;•自动校准功能:能够自动校准,确保测量的数据准确无误;•低功耗设计:应该采用低功耗设计,以延长产品的使用寿命;•显示屏幕:应该具备经验丰富的显示屏幕,可在冷暖环境下正常使用。
六、结论在选购户用热量表时,我们需要选择可靠的品牌,了解使用环境,保证测量准确性,选择合适的功能。
热量表管径dn
热量表管径dn是指热量表进出口管道的内径尺寸。
热量表是
用于测量热能流量的仪器,其尺寸尤为重要,必须与进出口管道的管径相匹配,以确保热量能够准确地通过热量表进行测量。
热量表管径通常应根据配管系统的需要选择,常见的热量表管径包括DN15、DN20、DN25等。
DN是德文"nominal diameter"(公称直径)的缩写,表示热量表进出口管道的内径大小。
选择热量表管径时需要考虑热量表的测量范围、精度要求、工作压力和流量等因素,以及系统的设计流量和压降要求。
根据实际情况选择合适的热量表管径能够确保热量表的准确性和稳定性,提高能源计量的精度。
