物理电路化简节点法(万能法)含实物图复习过程

例1、在图3所示电路中，开关 都闭合灯 连接方式如何？
例2、如图，L1、L2、L3、L4四个灯泡是怎样连接的，画出简化图。
例2、图1所示电路中，画出简化电路图。
二、连接实物电路
按照电路图连接实物，是电学中一项重要的实验技能。连接的方法有很多种,这里介绍最适用的流的方向先连通一条电流的路径，然后再把剩余的原件介入相对应的位置即可。
(3)开路的用电器可去掉。
(4)电阻不计的导线可以伸长、缩短或者弯曲，电路中同一条导线的两端可以看成是一点。

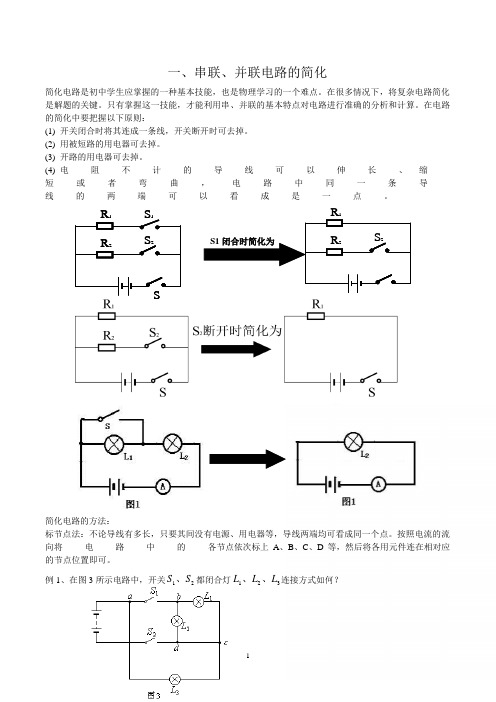

简化电路的方法：
标节点法：不论导线有多长，只要其间没有电源、用电器等，导线两端均可看成同一个点。按照电流的流向将电路中的各节点依次标上A、B、C、D等，然后将各用元件连在相对应的节点位置即可。
11题图 12题图
12.用笔画线表示导线，按照图甲所示的电路图，将图乙中各元件连接起来。（导线不允许交叉）
13.请按照图（1）中的电路图将图（2）中的实物连成电路。
13题图 14题图
14.如图所示，A、B、C、D表示电路的四个接线柱，要使灯L1、L2并联连接在电池组的两极，试用笔画线代替导线把有关接线柱连接起来。
15.用笔画线，将图中的器材连成电路。（要求：两灯并联，开关控制两盏灯）
15题图
19.请根据下图的实物连接情况画出相应的电路图。
20.画出如图所示的电路图，并在图上标出相应的元件符号。
20题图
21.根据图中的实物连接图画出电路图，并标出电流方向。
22.请你对照下面的电路图，把实物元件用线连接起来。
22题图 23题图
例题1、根据图所示的电路图，用铅笔画线代替导线，将图中的实物连成电路。
2、
3、
4、
练习题：
1、下图中是一次电学实验的实物连接图，请在下面虚线框内画出它的电路图。

（完整版）高中物理电路简化（3）将各个电路元件对号入座，画出规范的等效电路图，如图3所示。

例谈综合法简化电路一、简化电路的具体方法1支路电流法：电流是分析电路的核心。

从电源正极出发顺着电流的走向，经各电阻外电路巡行一周至电源的负极，凡是电流无分叉地依次流过的电阻均为串联，凡是电流有分叉地依次流过的电阻均为并联。

例1:试判断图1中三灯的连接方式。

图1【解析】由图1可以看出，从电源正极流出的电流在A 点分成三部分。

一部分流过灯部分流过灯L3,然后在B 点汇合流入电源的负极，从并联电路的特点可知此三灯并联。

【题后小结】支路电流法，关键是看电路中哪些点有电流分叉。

此法在解决复杂电路时显得有些力不从心。

2 .等电势法：将已知电路中各节点（电路中三条或三条以上支路的交叉点，称为节点）编号，按电势由高到低的顺序依次用1、2、3 数码标出来（接于电源正极的节点电势最高，接于电源负极的节点电势最低，等电势的节点用同一数码）。

然后按电势的高低将各节点重新排布，再将各元件跨接到相对应的两节点之间，即可画出等效电路。

例2:判断图2各电阻的连接方式。

【解析】（1）将节点标号，四个节点分另怖上 1、2。

（2）将各个节点沿电流的流向依次排在一条直线上。

L1, 一部分流过灯 L2,图3(4)从等效电路图可判断，四个电阻是并联关系。

【题后小结】等电势法，关键是找各等势点。

在解复杂电路问题时，需综合以上两法的优点。

二、综合法：支路电流法与等电势法的综合。

注意点：(1)给相同的节点编号。

(2)电流的流向：由高电势点流向低电势点(等势点间无电流)，每个节点流入电流之和等于流出电流之和。

例3:由5个1Q电阻连成的如图4所示的电路，导线的电阻不计，贝U A、B间的等效电阻为__________ Q o【策略】采用综合法，设A点接电源正极，B点接电源负极，将图示电路中的节点找出，凡是用导线相连的节点可认为是同一节点，然后按电流从A端流入，从B端流出的原则来分析电流经过电路时的各电阻连接形式就表现出来了。

特权福利
特权说明
VIP用户有效期内可使用VIP专享文档下载特权下载或阅读完成VIP专享文档（部分VIP专享文档由于上传者设置不可下载只能 阅读全文），每下载/读完一篇VIP专享文档消耗一个VIP专享文档下载特权。
年VIP
月VIP
连续包月VIP
VIP专享文档下载特权
享受60次VIP专享文档下买的VIP时长期间，下载特权不清零。
100W优质文档免费下 载
VIP有效期内的用户可以免费下载VIP免费文档，不消耗下载特权，非会员用户需要消耗下载券/积分获取。
部分付费文档八折起 VIP用户在购买精选付费文档时可享受8折优惠，省上加省；参与折扣的付费文档均会在阅读页标识出折扣价格。
例1：根据下图甲、乙、丙、丁四个电路 图识别小灯泡是怎样连接的？
甲是
联 ；乙是 联 ；
丙是
联；
丁图开关S1和S2均闭合时 与 是
联。
• 例2、在图3所示电路中，开关都 闭合灯连接方式如何？
• 例3、如图，L1、L2、L3、L4四 个灯泡是怎样连接的，画出简化 图。
• 例4、画出下图电路的等效电路图：
简化电路
• 简化电路先判断串联或是并联：
• 方法：
• 1）电流法：让电流从电源正极流经各用 电器回到电源的负极，途中电流只有一 条通路，这些用电器为串联；如果电流 在某处分为几条支路，每一支路均有用 电器，这些用电器为并联；
• 2）断路法：在电路中撤掉一个用电器， 若另一个用电器也不工作，则这两个用 电器为串联，若另一个用电器仍工作， 则这两个用电器为并联；
（2）被短路的用电器可去掉，开路的 用电器可去掉。 （3）电阻不计的导线可以伸长、缩短 或者弯曲，电路中同一条导线的两端可 以看成是一点。 （4）当电路中接有电流表和电压表时， 一般先将电表去掉判断电路的连接方式， 然后再在相应的位置上把表接上。其原 则是：将电流表视为短路；电压表示为 开路。电容器视为开路。

关于物理简化电路图的方法讲解初中物理简化电路图的方法讲解关于物理学中电路图的内容讲解，希望同学们认真看看下面的知识。

电路图其实就是看看串联还是并联。

第1步：所有电压表以及它左右两边直至节点的导线遮去不看。

第2步：寻找有没有其他节点，如果有再看两两节点之间的东西，比如电流表测什么电流（与之串联）之类的。

（电源到节点的电阻或者电流表是在干路上的，这点要明白，先用铅笔描干路）第3步：复查，重新走一遍电路，还是电压表遮掉。

第4步：看电压表两端导线“抱”着哪（几）个用电器或者电阻，就是测哪个的电压。

结束。

(PS. 这都是我当初学电路初探时候的心得，但愿对你有用）希望上面对物理中电路图知识的讲解学习，同学们都能很好的掌握，相信同学们会在考试中取得很好的成绩的。

初二物理电路图分析方法讲解下面是对电流流向法的知识讲解，希望可以很好的帮助同学们对学习。

电流流向法电流流向法，就是从电源的正极开始，到电源的负极结束，顺着电流的方向，连接电路，或分析电路的方法。

利用这种方法，可以准确有效地判断一个电路是纯串联还是纯并联，还是混联。

如图1所示的电路图，用其他颜色（如：红色）的笔，从电源的正极开始，画出电流的流向（如图1所示），电流没有分支，此电路为串联电路。

如图2所示的电路图，从电源的正极开始，画出电流的流向，电流出现了三个分支，分别经过三个电阻，故此电路为并联电路。

又如图3所示的电路图，从电源的正极开始，画出电流的流向，电流经过开关S、灯泡S3后，分为两支，上面的一支经过灯泡L1、电阻，下面的一支经过灯泡L2、电流表A2，两分支电流汇合后又经过电流表A1，回到电源的.负极。

故此电路是既有串联又有并联的混联电路。

由此分析可知，开关S、灯泡L3和电流表A1串在干路上，上面的支路中灯泡L1和电阻串联，下面的支路灯泡L2和电流表A2串联，两支路之间为并联。

电流表A1测干路中的电流，电流表A2测下面的支路经过灯泡L2中的电流。

用电流流向法分析电路，电路的连接情况、元件仪表工作情况就一目了然了。

专题一：等效电路图的画法电路化简原则①无电流的支路化简时可去除；②凡用导线直接连接的各点的电势必相等（包括用不计电阻的电流表连接的点）③等电势的各点化简时可合并；④凡接在同样两个等势点上的电器为并联关系。

⑤在外电路，沿着电流方向电势降低。

⑥理想导线可任意长短、变形；⑦理想电流表可认为短路，理想电压表可认为断路；⑧电压稳定时电容器可认为断路．一、简化电路的具体方法1．支路电流法：电流是分析电路的核心。

从电源正极出发顺着电流的走向，经各电阻外电路巡行一周至电源的负极，凡是电流无分叉地依次流过的电阻均为串联，凡是电流有分叉地依次流过的电阻均为并联。

例1：试判断图1中三灯的连接方式。

2．等电势法：将已知电路中各节点（电路中三条或三条以上支路的交叉点，称为节点）编号，按电势由高到低的顺序依次用1、2、3……数码标出来（接于电源正极的节点电势最高，接于电源负极的节点电势最低，等电势的节点用同一数码）。

然后按电势的高低将各节点重新排布，再将各元件跨接到相对应的两节点之间，即可画出等效电路。

例2：判断图2各电阻的连接方式。

【解析】（1）将节点标号，四个节点分别标上1、2。

（2）将各个节点沿电流的流向依次排在一条直线上。

（3）将各个电路元件对号入座，画出规范的等效电路图，如图3所示。

（4）从等效电路图可判断，四个电阻是并联关系。

【题后小结】等电势法，关键是找各等势点。

在解复杂电路问题时，需综合以上两法的优点。

二、综合法：支路电流法与等电势法的综合。

注意点：（1）给相同的节点编号。

（2）电流的流向：由高电势点流向低电势点（等势点间无电流），每个节点流入电流之和等于流出电流之和。

例3：由5个1Ω电阻连成的如图4所示的电路，导线的电阻不计，则A、B间的等效电阻为_______Ω。

【策略】采用综合法，设A点接电源正极，B点接电源负极，将图示电路中的节点找出，凡是用导线相连的节点可认为是同一节点，然后按电流从A端流入，从B端流出的原则来分析电流经过电路时的各电阻连接形式就表现出来了。

电路电压之和。 • 字母：U=U1+U2+U3+……Un • 3、电阻：文字：串联电路中总电阻等于各部分
电路电阻之和。 • 字母：R=R1+R2+R3+……Rn • 理解：把n段导体串联起来，总电阻比任何一段
导体的电阻都大，这相当于增加了导体的 长度。.
• 并联电路的特点：
• 1、电流：文字：并联电路中总电流等于各支 路中电流之和。
• ②I、U、R对应 同一导体或同一段电 路，不同时刻、不同导体或不同段电 路三者不能混用，
• R与外加电压U 和通过电流I等因素无 关。
比较R1 R2
• 斜率便是电阻值 • ***注意看XY轴表示是什么
U R1
R2 I
谢谢！ 学妹给我打电话，说她又换工作了，这次是销售。电话里，她絮絮叨叨说着一年多来工作上的不如意，她说工作一点都不开心，找不到半点成就感。 末了，她问我：学姐，为什么想 找一份 自己热 爱的工 作这么 难呢？ 我问她上一份工作干了多久，她 说不到 三个月 ，做的 还是行 政助理 的工作 ，工作 内容枯 燥乏味 不说， 还特别 容易得 罪人， 实在不 是自己 的理想 型。 我又问了她前几份工作辞职的原 因，结 果都是 大同小 异，不 是因为 工作乏 味，就 是同事 不好相 处，再 者就是 薪水太 低，发 展前景 堪忧。 粗略估计，这姑娘毕业不到一年 ，工作 却已经 换了四 五份， 还跨了 三个行 业。 但即使如此频繁的跳槽，她也仍 然没有 找不到 自己满 意的工 作。 2 我问她，心目中理想型的工作是 什么样 子的。 她说， 姐，你 知道苏 明玉吗 ？就是 《都挺 好》电 视剧里 的女老 大，我 就喜欢 她样子 的工作 ，有挑 战有成 就感， 有钱有 权，生 活自由 ，如果 给我那 样的工 作，我 会投入 我全部 的热

电路图简化的方法——标号法口诀分为两部分，标号和画图：1、标号：电路每个节点编号，标号遵循以下原则(1) 从正极开始标1(2) 导线连通的节点标同样的数字(3) 沿着导线过一个用电器，数字+1(4) 到遇到电源负极为止(5) 要求所有点的标号要大于等于1，小于等于负极的标号2、画图(1) 在平面上画出节点号(2) 根据原图画出节点之间的用电器或电表(3) 整理，美化3、注意事项(1) 当用电器两端标号不等时，电流从小标号点到大标号点，因为小标号更接近正极(2) 当用电器两端标号相等时，相当于一根导线接在用电器两端，因此用电器短路没有电流。

典型例题：1、首先进行标号，我们的标号用红色数字表示，从电源正极出来a点标1，同样在一条导线上的b、d点也标1；检查所有该标1的都标了，那就过一个电阻吧！例如从b点过到c点，这样c点标2。

同一导线上的e、f、g点都标2，这样我们就发现已经到电源负极了！标号结束！2、进入第二步画图阶段，先画出节点号1,2，其中1节点电源正极，2节点接电源负极，如右图3、然后在原图中查找每个电阻两端的节点标号，放到简化图中对应标号之间，我们看到R1、R2、R3都在1、2点之间，所以把它们仨依次连接在1、2点之间，就形成了下图的并联电路附：画电路图注意的的几点先分析电路，不用着急连电源，先找那些用电器和电表是并联的，找哪些是串联的，最后连总电路。

但是要注意一点:电流表和电压表的接线柱不要接反了，否则的话要扣分的。

1.首先从正极出发，然后回到负极.2.遇到复杂的电路图，先按照简单的串联或并联的画法一点一点分解.3.要注意画的导线不能够交叉.4.注意电流表和电路表的区别.5，画完电路图后，自己按照正极出发的方向，走一遍，看看行不行.6.重点注意电表要从正接线柱到负接线柱7.注意电路是否会短路练习：1、如图，下列说法中正确的是（）A 闭合S、S2、S3，断开S1则L1与L2并联B 闭合S、S1、S2，断开S3 则L1、L2并联C 闭合S、S1、S3，断开S2则L1、L2并联D 闭合S、S2，断开S1、S3，则L1、L2并联2、在左图一电学黑箱面板上有两灯泡M和N以及三个接线柱A、B、C，盒内有电源，并以导线在盒内将灯、接线柱、电源相连，今在盒外的导线将A、B两接线柱相连M、N均不发光；若用导线将B、C两接线柱相连，则灯N发光而M不发光，若用导线将A、C两接线柱相连，则灯M发光而N不发光，根据上面结果将盒内电路图画出来.3、4、5、6、如图所示，有带风叶的小电动机一只，电热丝一段，开关两只（S1，S2），插头一只，导线若干，利用这些器材可以连接成一个有冷、热两档风的电吹风电路.要求：只闭合S1时吹冷风，只闭合S2时既无风又不发热，同时闭合S1、S2 时吹热风，请你用笔画线作导线，按要求将图中元件连接起来.。

A．2：3 ;
B．3：1 ; C．1：2 ; D．2：1.
6. 如图，三个电流表 A1 、A2、A3 的示数分别为 I1、I2、I3 ，它们的大小关系是( )
A．I1=I2=I3 ;
B．I1>I2=I3;
C．I1>I2>I3;
7. (多选)如图所示，下列说法正确的是( )
D．I1> I3> I2.
三、经典例题解析 例 1：在如下电路图中，开关 S 闭合后，电压表 V1 的示数是 2.5V,V2 的示数是 1V,如果 A2 的示数是 0.2A,那么 A1 的示数是多少？试求两只灯泡两端的电压。
分析：第一步：将开关变成导线； 第二步：将电流表变成导线； 第三步：将电压表去掉。 第四步（略） 第五步：判断用电器连接方式
二、电路简化步骤 第一步：按照题目要求将断开的开关去掉，将闭合的开关变 成导线。 第二步：将电流表变成导线（视具体情况也可保留）。 第三步：去掉电压表。 第纠结时，采用）
二、电路简化步骤 第五步：画出等效电路图，判断各用电器是串联还 是并联。 第六步：在原电路中利用原则七、八判断电流表和 电压表各测量哪个用电器的电流和电压。 第七步：将电压表和电流表添加到等效电路图中， 分析各电流表和电压表示数之间的关系。（利用原 则七）
A. ①是电流表，②和③是电压表； B. ①和③是电压表，②是电流表； C. ①和②是电流表，③是电压表； D. ①②和③都是电流表
分析：本题可用排除法解答。将 A 答案的各表填入三个位置中，根据“十原则，七步骤” 电路图简化为：
很明显,不符合题意。 将 B 答案各表填入图中，电路可简化为：
这种填法符合题意。 把 C 答案各表填入电路中，电路 L1 被断路，简化后的电路图和 A 答案相同，不合题意。 把 D 答案各表填入图中，电源短路，两个灯泡没有电流流过，不合题意。所以选择答案 B。

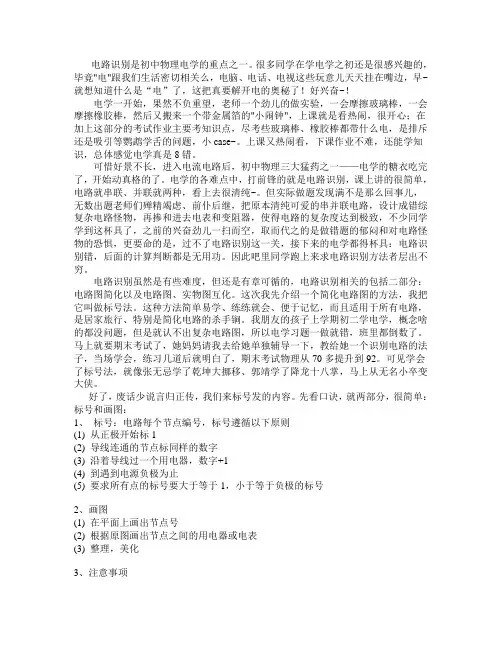

电路识别是初中物理电学的重点之一。

很多同学在学电学之初还是很感兴趣的，毕竟"电"跟我们生活密切相关么，电脑、电话、电视这些玩意儿天天挂在嘴边，早~就想知道什么是“电”了，这把真要解开电的奥秘了！好兴奋~！电学一开始，果然不负重望，老师一个劲儿的做实验，一会摩擦玻璃棒，一会摩擦橡胶棒，然后又搬来一个带金属箔的"小闹钟"，上课就是看热闹，很开心；在加上这部分的考试作业主要考知识点，尽考些玻璃棒、橡胶棒都带什么电，是排斥还是吸引等鹦鹉学舌的问题，小case~。

上课又热闹看，下课作业不难，还能学知识，总体感觉电学真是8错。

可惜好景不长，进入电流电路后，初中物理三大猛药之一——电学的糖衣吃完了，开始动真格的了。

电学的各难点中，打前锋的就是电路识别，课上讲的很简单，电路就串联、并联就两种，看上去很清纯~。

但实际做题发现满不是那么回事儿，无数出题老师们殚精竭虑、前仆后继，把原本清纯可爱的串并联电路，设计成错综复杂电路怪物，再掺和进去电表和变阻器，使得电路的复杂度达到极致，不少同学学到这杯具了，之前的兴奋劲儿一扫而空，取而代之的是做错题的郁闷和对电路怪物的恐惧，更要命的是，过不了电路识别这一关，接下来的电学都得杯具：电路识别错，后面的计算判断都是无用功。

因此吧里同学跑上来求电路识别方法者层出不穷。

电路识别虽然是有些难度，但还是有章可循的，电路识别相关的包括二部分：电路图简化以及电路图、实物图互化。

这次我先介绍一个简化电路图的方法，我把它叫做标号法。

这种方法简单易学、练练就会、便于记忆，而且适用于所有电路，是居家旅行、特别是简化电路的杀手锏。

我朋友的孩子上学期初二学电学，概念啥的都没问题，但是就认不出复杂电路图，所以电学习题一做就错，班里都倒数了。

马上就要期末考试了，她妈妈请我去给她单独辅导一下，教给她一个识别电路的法子，当场学会，练习几道后就明白了，期末考试物理从70多提升到92。

B
R 3R 1R 2
R 4A 2A 1A 图3-14
请两个学生分别画出这两个等效电路图．师生共同分析，并纠正可能出现的错误

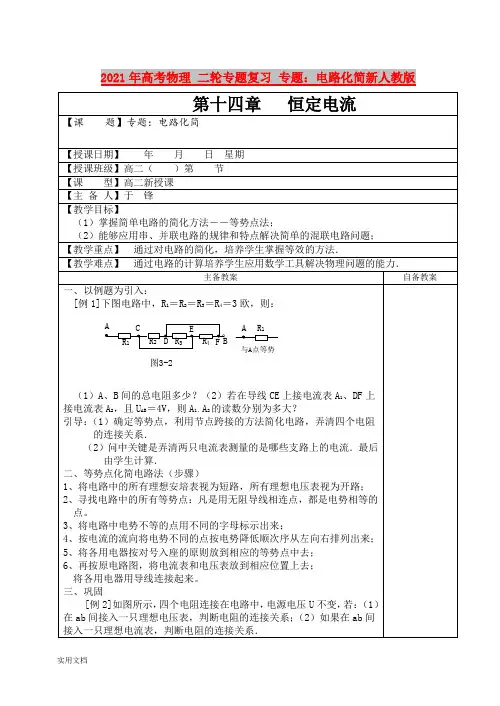

[例3]在例2中，若电阻R 1=10Ω，R 2=3Ω，R 3=6Ω，R 4=4Ω，电源电压U=24V 不变，则：（1）如果在ab 间接入一只理想电压表，它的读数为多少？
（2）如果在ab 间接入一只理想电流表，它的读数又为多少？ 先由学生计算，后师生共同总结．
解：（1）若在ab 间接入一只理想电压表，如图1所示，可知电压表的读数为C 、D 间的电压与B 、D 间的电压之和，先算出电路的总电阻为8Ω，则电路的总电流为I=U/R=24/8=3（A ）， 此即为流过R 2的电流；而流过R 3的电流由分流关系知：I 3 = I/2 = 1．5A ，故电压表的读数为 U CB = U CD + U DB = I 3R 3 + IR 2 = 18（V ）
（2）如果在ab 间接入一只理想电流表，如图2所示，电流表的读数为流过R 3、R 4的电流之和．此时电路的总电阻为3Ω， 则电路的总电流为 I = U/R = 24/3 = 8（A ）；
流过R 1的电流I 1 = 2A ；
流过R 3的电流I 3 = 2/3A ；
流过R 4的电流I 4 = 6A ；
故电流表的读数为：I A = I 3 + I 4 = 6．67A ．
[例4]、图3-14中，R 1=1，R 2=8，
R 3=8，R 4=4，A 、B 间电压为3V ，求电流表A 1、A 2的读数各是多少？
四、布置作业：。

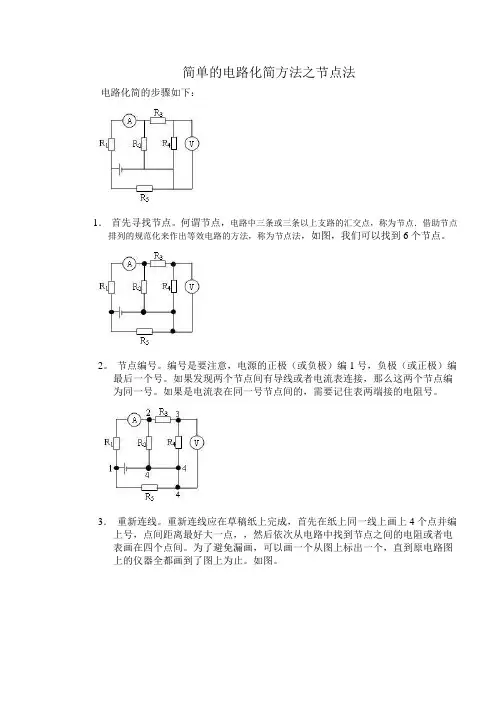

简单的电路化简方法之节点法电路化简的步骤如下：1．首先寻找节点。
