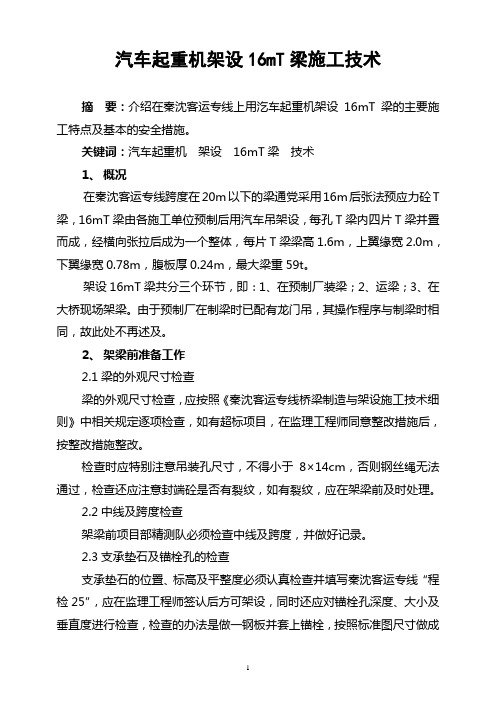

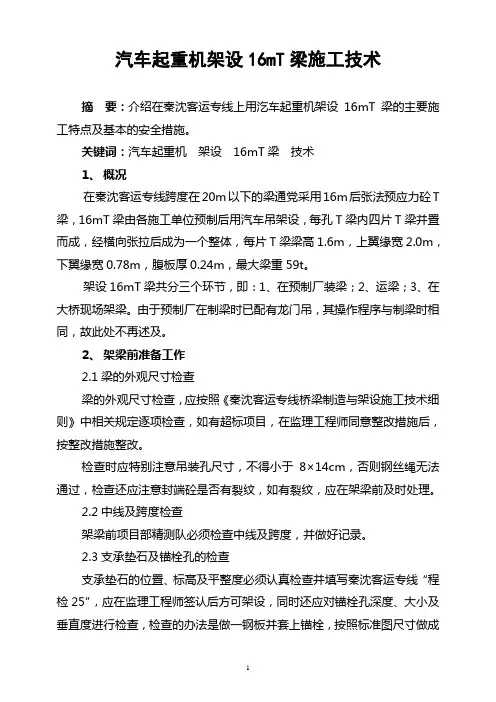

汽车起重机架设16mT梁施工技术摘要：介绍在秦沈客运专线上用汔车起重机架设16mT梁的主要施工特点及基本的安全措施。
关键词：汽车起重机架设 16mT梁技术1、概况在秦沈客运专线跨度在20m以下的梁通党采用16m后张法预应力砼T 梁，16mT梁由各施工单位预制后用汽车吊架设，每孔T梁内四片T梁并置而成，经横向张拉后成为一个整体，每片T梁梁高1.6m，上翼缘宽2.0m，下翼缘宽0.78m，腹板厚0.24m，最大梁重59t。
架设16mT梁共分三个环节，即：1、在预制厂装梁；2、运梁；3、在大桥现场架梁。
由于预制厂在制梁时已配有龙门吊，其操作程序与制梁时相同，故此处不再述及。
2、架梁前准备工作2.1梁的外观尺寸检查梁的外观尺寸检查，应按照《秦沈客运专线桥梁制造与架设施工技术细则》中相关规定逐项检查，如有超标项目，在监理工程师同意整改措施后，按整改措施整改。
检查时应特别注意吊装孔尺寸，不得小于8×14cm，否则钢丝绳无法通过，检查还应注意封端砼是否有裂纹，如有裂纹，应在架梁前及时处理。
2.2中线及跨度检查架梁前项目部精测队必须检查中线及跨度，并做好记录。
2.3支承垫石及锚栓孔的检查支承垫石的位置、标高及平整度必须认真检查并填写秦沈客运专线“程检25”，应在监理工程师签认后方可架设，同时还应对锚栓孔深度、大小及垂直度进行检查，检查的办法是做一钢板并套上锚栓，按照标准图尺寸做成模具，逐孔进行检查。
此外还庆清理孔内架物，最后在支承垫石上用墨斗弹上支座板边推线及十字线。
2.4运梁道路运梁道路关系到梁在运输过程中的安全，必须给予高度得视。
道咱必须经过平整、碾压无反弹，坡度不超过6％，转变半径不小于１０ｍ，梁在运输过程中无空间干扰。
此外下雨后经常积水地段，基坑回填处都必须经过处理。
2.5大桥场地平整现场场地亦必须平整、碾压，并测出地基承载力，以保证汽车吊在架梁时安全。
2.6施工用电由于T梁稳定性差，且在同一孔上四片并置，可能发生碰撞架设第2、3、4片梁时应将相邻两片T梁预留钢筋临时连接，以防止倾覆可利用柴油机发电。
