施工现场临电——“三级配电”配置配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电二级漏保、一机一闸一漏一箱”配电及保护的使用要求。
配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，产品应通过CCC认证。
配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合标准要求，经久耐用。
配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。
N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。
进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。
PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。
三级配电设置示例一总配电箱（柜）内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15 L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互感器。
漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。
最好选用额定漏电动作电流75 -150mA，额定漏电动作时间大于0.1S小于等于0.2S，其动作时间为延时动作型。
总配电柜示意图总配电柜端子板接点图总配电柜柜门电气连接点图四回路配电柜电气系统图六回路配电柜电气系统图八回路配电柜电气系统图二分配电箱1 含照明回路分配电箱（动力回路与照明回路分路配电）内设200A-250A具有隔离功能的DZ20系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20或KDM-1型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20或KDM-1透明塑壳断路器作为控制开关；PE线连线螺栓、N线接线螺栓根据实际需要配置。
临时用电线路图DZ10-600/3 DZ5-50/3BX-4×10+1×6DZ10L-600/3号分配电箱线BX-4×25+1×16DZ10-250/3号分配电箱总配电箱DZ5-50/3DZ5-50/3 BX-4×10+1×6BX-4×10+1×6施工电梯开关箱线DZ5-50/3BX-4×10+1×6 照明镝灯开关箱DZ5-50/3 BX-4×10+1×6砼搅拌机开关箱DZ5-50/3BX-4×10+1×6 砼配料机开关箱DZ5-50/3 BX-4×10+1×6砂浆搅拌机开关箱1号干线分配电箱DZ5-50/3DZ10-250/3×10+1×6BX-4BX-4×25+1×16插入式振动器线开关箱DZ5-50/3BX-4×10+1×6平板式振动器开关箱DZ5-50/3BX-4×10+1×6钢筋切断机开关箱BX-4×10+1×6DZ5-50/3 钢筋调直机开关箱BX-4×10+1×6DZ5-50/3 钢筋弯曲机开关箱DZ5-50/3BX-4×10+1×6交流电焊机开关箱DZ5-50/3BX-4×10+1×6 木工圆锯开关箱2号干线分配电箱DZ5-50/3DZ15L-30/3BX-4×10+1×6BV-4×4+1×2.5施工电梯线施工电梯开关箱Hk1-15/3DZ10L-100/3BX-4×10+1×6BX-4×10+1×6 照明镝灯线照明镝灯开关箱DZ5-20/3DZ15L-30/3 BX-4×10+1×6BV-4×4+1×2.5混凝土搅拌机线混凝土搅拌机开关箱 - 2 -DZ5-20/3DZ15L-30/3 BV-4×2.5+1×1.5BX-4×10+1×6 灰浆搅拌机线灰浆搅拌机开关箱DZ5-20/3DZ15L-30/3BX-4×10+1×6BV-4×1+1×0.75 钢筋弯曲机线开关箱钢筋弯曲机DZ5-20/3DZ15L-30/3 BX-4×10+1×6BV-4×1+1×0.75钢筋切断机线开关箱钢筋切断机DZ5-20/3DZ15L-30/3 BX-4×10+1×6BV-4×2.5+1×1.5平板式振动器线平板式振动器开关箱- 3 -DZ5-20/3DZ15L-30/3 BX-4×10+1×6BV-4×2.5+1×1.5 插入式振动器线插入式振动器开关箱DZ5-20/3DZ15L-30/3 BX-4×10+1×6BV-4×1+1×0.75钢筋调直机线开关箱钢筋调直机DZ5-50/3DZ10L-100/3BX-4×10+1×6BX-4×10+1×6 交流电焊机线开关箱交流电焊机DZ5-20/3DZ15L-30/3 BX-4×10+1×6BV-4×1+1×0.75木工圆锯线开关箱木工圆锯- 4 -。
从变压器到配电箱！临时用电线路接法和配电箱配置标准图！一、外电变压器低压输出到总配电房线路接法1、线路由外电变压器低压输出及中性点接地引入到总配电房分别采用黄绿红三相线和淡蓝色中性接地线从外电引入2、线路的黄、绿、红三相线接入到总配电箱的总隔离开关上（左图）隔离开关必须选用分断时有明显可见分断点的开关（右图）3、浅蓝色中性接地线接入到第一级漏电保护器上的接线端4、将中性接地线用导线引出到PE端子作为保护零线注：该类刀闸已不允许使用，本文主要介绍线路布置走向，还请理解！5、从第一级漏电保护器“N”出线端接引到工作零线接线端6、从第一级总漏电保护器引出相线到多路分路隔离开关二、总配电箱到分配电箱的接法：三路分三路为例1、从总配电箱的分配电开关分别引出黄、绿、红（L1、L2、L3）三相线淡蓝色工作零线从工作零线接线端引出黄绿双色PE保护零线从PE端子引出总配电箱门与箱体间必须采用编织软铜线可靠连接作保护接零五线之间架设的安全距离2、线路的黄、绿、红三相线接入到二级分配电箱的总隔离开关上淡蓝色N线接入到漏电保护器的N端上，通过漏保后接到工作零线端子板3、黄绿双色的PE线接入到保护零端子板PE板上4、从二级分配电箱的总隔离开关引出三相线到漏电保护器5、从漏电保护器接线端引出相线到分路隔离开关PE线不能进入漏电保护器，因为线路末端漏电保护器动作会使前级漏电保护器跳闸造成大范围停电。
6、黄、绿、红三相线分别从分配电箱的分路隔离开关引出从N板接线端子引出淡蓝色的工作零线从PE板接线端子引出黄绿双色保护零线。
7、分配电箱门与箱体间必须采用编织软铜线作保护连接三、单相末级开关箱线路接法1、引入线可选用任意一条相线（以红色线为例），接入到单相开关箱的隔离开关2、将淡蓝色的N线也接入到单相开关箱的隔离开关，将黄绿双色的PE线接入到PE板接线端子上3、从隔离开关的接线端引出红色相线和蓝色N线到漏电保护器的接线端子上4、红色相线和蓝色N线从漏电保护器接线端引出，黄绿双色PE线从PE板的接线端子引出四、三相末级开关箱线路接法1、黄、绿、红三相线分别接入到三相开关箱的隔离开关。

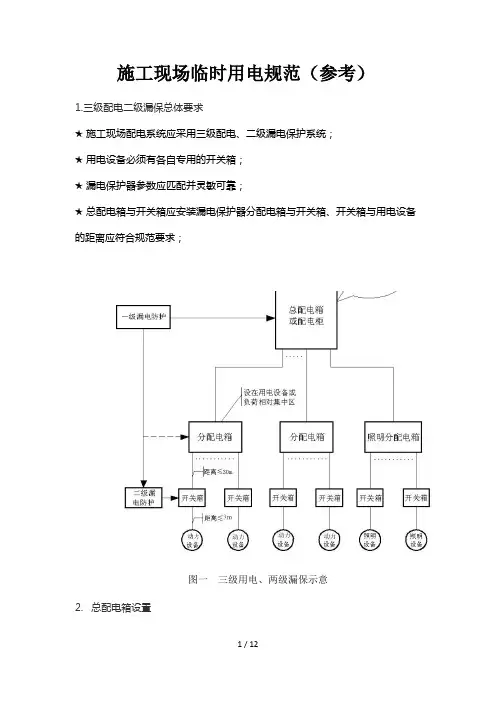

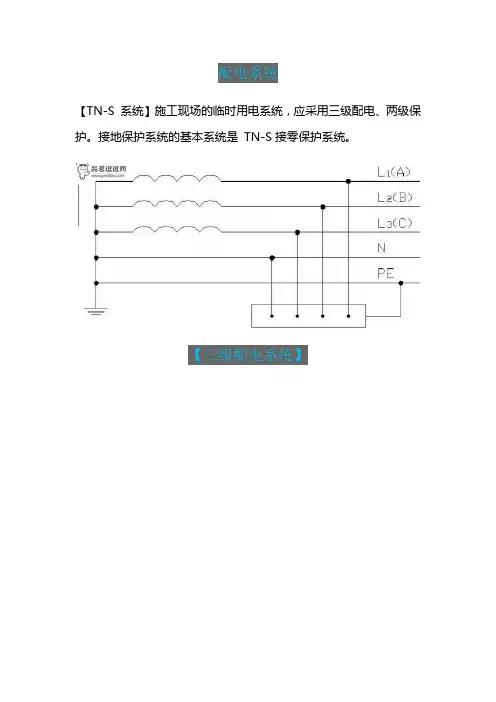

施工现场临时用电规范（参考）1.三级配电二级漏保总体要求★施工现场配电系统应采用三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；图一三级用电、两级漏保示意2. 总配电箱设置★箱体结构、箱内电器设置及使用应符合规范要求。
★配电箱、开关箱电器可靠、完好，进出线整齐。
设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
2、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA·s。
3、总配电箱的电器具备电源隔离，正常接通与分断电路，以及短路、过载、漏电保护功能。
4、当总路设置总漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。
当所设总漏电保护器同时具备短路过载漏电保护功能的漏电断路器时，可不设总断路器或总熔断器。
5、当各分路设置分路漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。
当分路所设漏电保护器是同时具备短路、过载、漏电保护功能的漏电断路器时，可不设分路断路器或分路熔断器。
6、熔断器应选用具有可靠灭弧分断功能的产品。
7、总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值相适应。
图二总配电箱箱内布置示意图图三总配电箱实体图3. 分配电箱、开关箱设置★箱体结构、箱内电器设置及使用应符合规范要求。
★配电箱、开关箱电器可靠、完好，进出线整齐。
设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。
施工现场临时用电规（参考）1.三级配电二级漏保总体要求★施工现场配电系统应采用三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规要求；图一三级用电、两级漏保示意2. 总配电箱设置★箱体结构、箱电器设置及使用应符合规要求。
★配电箱、开关箱电器可靠、完好，进出线整齐。
设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
2、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA·s。
3、总配电箱的电器具备电源隔离，正常接通与分断电路，以及短路、过载、漏电保护功能。
4、当总路设置总漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。
当所设总漏电保护器同时具备短路过载漏电保护功能的漏电断路器时，可不设总断路器或总熔断器。
5、当各分路设置分路漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。
当分路所设漏电保护器是同时具备短路、过载、漏电保护功能的漏电断路器时，可不设分路断路器或分路熔断器。
6、熔断器应选用具有可靠灭弧分断功能的产品。
7、总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值相适应。
图二总配电箱箱布置示意图图三总配电箱实体图3. 分配电箱、开关箱设置★箱体结构、箱电器设置及使用应符合规要求。
★配电箱、开关箱电器可靠、完好，进出线整齐。
设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。
临时用电施工组织设计一、工程概况:·工程，地下一层、地上十六层，为框剪结构，建筑面积为76000㎡。
所用电气设备有钢筋切断机2 台、钢筋弯曲机3台、闪光对焊机2台、混凝土搅拌机1台、弧焊机2台、电渣压力焊机2台, QTZ40C塔吊1台，QTZ40B塔吊1台，QTZ63塔吊1台，其它小型用电器具若干。
根据施工现场和JGJ46-2005的临时用电的安全技术规程的规定，编制临时用电施工组织设计。
确定方案如下：二、现场勘探我施工现场的总电源系从拟建的工程的西北角的建设单位的总配电房接出，所用缆线为三相五芯线，再从总箱分别接向1#箱、2#箱、3#箱分箱，再从各个分箱接向用电设备末端分箱，最后由末端分箱接向用电设备。
临时用电设备的布放位置，临时建筑设施搭设位置详见施工现场总平面图（附图1）。
三、设备位置及线路走向2、施工现场的线路走向及布置总线从临时配电房接出，接入工地施工总箱，然后从总配接入三个分箱(分别为1#箱、2#箱、3#箱)，其中1#箱所辖用电设备有：QTZ40B塔吊、办公区电箱、生活宿舍区电箱、临时流动箱；2#箱所辖用电设备有：QTZ63塔吊、MB573圆盘锯、J350搅拌机、楼层临时流动分箱；3#箱所辖用电设备有：QTZ40C塔吊、钢筋切断机、钢筋弯曲机、闪光电焊机、滚轧直螺纹丝牙机、钢所走线路皆按操作规程进行架空，经过材料运输主干道无法架空的，用无缝钢管深埋地下。
线路走向详见附图2。
四、用电回路计算现场总需要系数K x=0.7，COSψ=0.65，tanψ=1.17,根据临时用电电源的位置及用电设备分布和现场的环境条件确定总配电箱、分配电箱和开关箱的位置。
由总配电箱返出的各支干线用电设备甚少，可按满负荷计算。
1号设备：Pe=2P‘=2×28×0.251/2=28kw2号设备：Pe=2P‘=2×28×0.251/2=28kw3号设备：Pe=2P‘=2×36×0.251/2=36kw4号设备：Pe=P‘=7.5kw5号设备：Pe=P‘=2.8kw6号设备：Pe=48.5×0.61/2×0.88=32.9kw7号设备：Pe=P‘=4kw8号设备：Pe=se’JC1/2COSψ=38×0.651/2×0.87=26.7kw9号设备：Pe=P‘=4kw10号设备: Pe=2P‘=5.5kw11号设备：Pe=P‘=2.2kw12号设备：Pe=P‘=1.5kw13号设备：Pe=P‘=9kw所有用电设备的总容量及计算负荷及导线截面的选择：ΣPe=（28kw＋28kw＋36kw＋7.5kw＋2.8kw＋48.5kw＋4 kw +38 kw +3kw＋5.5 kw＋2.2kw＋1.5kw＋9kw）=214kw则 P j=0.7×214kw=149.8kwQ j=P j×tanψ=149.8kw×1.17kwAR =175.27kwARS j=( P j2 + Q j2) 1/2=( 149.82 + 175.272) 1/2=230.9KVAI j= S j/(Ue×31/2)= 230.9KVA/0.38×1.72A=353.3A从以上计算可知：I j=353.3A ,查表可选3×185㎜2＋2×95㎜2 (I=388A)的电缆,此段线由我方负责安装。
施工现场临时用电规范（参考）1.三级配电二级漏保总体要求★施工现场配电系统应采用三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；图一三级用电、两级漏保示意2. 总配电箱设置★箱体结构、箱内电器设置及使用应符合规范要求。
★配电箱、开关箱电器可靠、完好，进出线整齐。
设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
2、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA·s。
3、总配电箱的电器具备电源隔离，正常接通与分断电路，以及短路、过载、漏电保护功能。
4、当总路设置总漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。
当所设总漏电保护器同时具备短路过载漏电保护功能的漏电断路器时，可不设总断路器或总熔断器。
5、当各分路设置分路漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。
当分路所设漏电保护器是同时具备短路、过载、漏电保护功能的漏电断路器时，可不设分路断路器或分路熔断器。
6、熔断器应选用具有可靠灭弧分断功能的产品。
7、总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值相适应。
图二总配电箱箱内布置示意图图三总配电箱实体图3. 分配电箱、开关箱设置★箱体结构、箱内电器设置及使用应符合规范要求。
★配电箱、开关箱电器可靠、完好，进出线整齐。
设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。
*****临时用电接线标准
一、与生产用电共用系统的临时用电
1、示意图
2、配置标准和要求
总电源箱标准配置：必须有：总隔离开关、电度表（检定合格并在有效期内）、带漏电保护的总断路器、分路隔离开关、带漏电保护的分路断路器、三相电压表、总电流表、零母排、地母排、锁具、外壳带防雨裙边、带电危险指示。
建议有：三相带电指示灯、绝缘胶垫。
总配电箱上张贴或者备有的标记、检查表有：必须现场张贴的：总开关箱合格证、天利高新设备机具使用证、总开关箱编号、带电危险标识、电工证复印件、负责人及电工姓名联系电话、一次系统图（箱门内侧）；可现场夹带的：临时用电票、临时用电检查表、漏电保护检查记录、箱内元器件合格证（包括总配电箱、二级配电箱、三级开关箱内所有元器件）。
二、自备发电机组的临时用电（带多台用电设备）
1、示意图
2、配置标准和要求
二级配电箱标准配置：必须有：总隔离开关、带漏电保护的总断路器、分路隔离开关、带漏电保护的分断路器、零母排、地母排、锁具、外壳带防雨裙边、带电危险指示。
建议有：绝缘胶垫。
二级配电箱上张贴或者备有的标记、检查表有：必须现场张贴的：开关箱合格证、天利高新设备机具使用证、开关箱编号、带电危险标识、负责人及电工姓名联系电话、一次系统图（箱门内侧）、漏电保护检查记录。
三、自备发电机组的临时用电（带单一设备）
1、示意图Array
2
三级开关箱标准配置：必须有：隔离开关、带漏电保护的断路器；锁
具、外壳带防雨裙边、带电危险指示；当断路器是具有可见分断点时，
可不另设置隔离开关。
建议有：绝缘胶垫。
三级开关箱上张贴或者备有的标记、检查表有：必须现场张贴的：开
关箱合格证、天利高新设备机具使用证、开关箱编号、带电危险标识、
负责人及电工姓名联系电话、漏电保护检查记录。
四、拖拉焊
1
2、拖拉焊连接电缆必须完好无损，绝缘良好。
3、拖拉焊接线端头必须紧固可靠，绝缘护套保护完好，绝缘完好。
4、一般的拖拉焊设备禁止当做临时发电设备使用，但如果拖拉焊有
临时供电转换开关（焊接功能与临时发电功能转换，不同时使用），可以当做临时发电设备使用。
5、必须张贴天利高新设备机具使用证。
6、必须摆放安稳。
必须有防水措施。
五、总说明
1、配电箱、开关箱应有名称、用途、分路标记及系统接线图。
2、配电箱、开关箱箱门应配锁、并应由专人负责。
3、配电箱、开关箱应定期检查、维修。
检查、维修人员必须是专业电工。
检查、维修时必须按规定穿、戴绝缘鞋、手套，必须使用电工绝缘工具，并应做检查、维修工作记录。
4、对配电箱，开关箱进行定期检查、维修时，必须将其前一级相应的电源隔离开关分闸断电，并悬挂“禁止合闸、有人工作”停电标志
牌，严禁带电作业。
六、配电箱、开关箱必须按照下述顺序操作。
1、送电操作顺序为：总配电箱分配电箱开关箱；
2、停电操作顺序为：开关箱分配电箱总配电箱特别注意：隔离开关（刀闸）不可带电气负荷操作。
