第六章处理CAD文件DesignModeler处理CAD文件Training Manual •体和部件•支持新的CAD版本•长度单位•关联CAD模型•导入CAD文件•定位导入•导入单位•导出模型•创建场域几何体•合并线和面•易用性的自动化选项•CAD清除与修复能力提升A.体和部件Training Manual •DesignModeler的主要目的是为分析环境提供几何。

为此，我们需要了解DM是如何区分各种几何形状的.•DesignModeler包含三种不同的体类型:–实体主体: 主体有一定的表面积和体积–面主体: 主体有定的面积但无体积:主体有一定的面积但无体积–线主体: 主体完全由边界组成，没有面积和体积•通常情况下，DM自动将每个体看作个部件通常情况下自动将每个体看作一个部件•独立的部件会单独划分网格如果在不同部件的体有公共面在公共面的网格划分是不匹配的•如果在不同部件的体有公共面，在公共面的网格划分是不匹配的•对一个单独的部件划分网格时，有公共面的多个体会有匹配的网格划分激活和冻结体Training Manual •通常, DM会将新几何体与先有几何体合并从而得到一个单独的体•这可以通过冻结或激活体的工作来控制•可以利用冻结和解冻工具来切换冻结和激活状态Training Manual激活和冻结体•DM 有两种主体状态:–激活:•主体可以通过正常的建模操作进行修改(不可分割) •在特征树视图里面，激活主体以蓝色显示:(Tools>Freeze)激活–冻结: (Tools>Freeze)•两个目的:–为装配建模提供另一种方法–提供分割功能•冻结实体不受所有建模操作的影响，切割除外•使用冻结功能，将所有的激活体转换为冻结状态•选择独立体，使用解冻功能，将单独实体从冻结状态转换为择体使将实体状转激活状态–冻结实体在树状视图里面以透明状态显示冻结…体和部件Training Manual •体抑制:–被抑制的体不显示–被抑制体既不会转到其它workbench模块下进行网格划分或者有限元分析，也不包含在kb h模块下进行网格划分或者有限元分析也不包含在导出的Parasolid (.x_t)文件中。

–在特征树视图中,被抑制主体旁边以“X” 显示。

未抑制抑制…体和部件Training Manual •部件:–通常, DesignModeler自动将每个体分配到一个部件中–你可以将不同的体组成一个部件•多体部件包含多个体(体积)，并有公共的拓扑结构公共面的网有公共的拓扑结构。

公共面的网格划分是相互匹配的。

–要形成一个新部件,在图形屏幕中选择两个或多个体(或RMB “SelectAll) 或者使用use >Tools>FormAll”)use>Tools>FormNew Part操作–体选定后，Form New Part 操作才可执行。

并且此时系统不处于创建或者编辑功能状态。

或者编辑功能状态Training Manual…体和部件•为什么部件有多个体?•例如:DM 33DM–中: 3个部件, 3个体包含3个实体–划分网格: 3个实体, 3个体–每个实体单独划分•无公共节点•节点没有对齐–3个划分区域间无连接来供流体流动或者热传递•在FLUENT/CFX 中可使用网格截面连接起来MeshDMTraining Manual…体和部件•示例(续):–DM 中: 1个部件, 1个体包含1个实体格划分–网格划分: 1个实体,1个体–整个实体作为一个整体进行网格划分•无内部表面DMMeshDMTraining Manual…体和部件•示例(续):–In DM: 1个多体部件, 3个体/实体13DM–网格划分:1个多体部件, 3个体/实体–每个实体单独进行划分，但保留实体间节点的连续性MeshDMB. CAD版本支持Training Manual •Reader与Plug-In支持:–CAD接口是关联的，需要安装CAD软件包•Autodesk Inventor 2008 (Windows 32-bit)•Autodesk Inventor 2009CoCreate Modeling 2008•CoCreate Modeling2008•CoCreate Modeling -OneSpace Modeling 2007•Mechanical Desktop 2008 and 2009Pro/Engineer WF 4 (Windows XP and Vista, 32-bit and 64-bit)•Pro/Engineer WF4(Windows XP and Vista32-bit and64-bit)•Pro/Engineer WF 3 (Windows XP 32-bit and 64-bit, Windows Vista 64-bit)•Solid Edge v19 and v20SolidWorks2008and2009•SolidWorks 2008 and 2009•UG NX 5.0 and 6.0–64位机支持包括IGES与STEP的所有接口… CAD版本支持Training Manual •Plug-In支持:–TeamCenter Engineering 2005 w/ NX5 and NX6 (Windows XP 32-bit and 64-bit)g g()•Reader支持:–ACIS (SAT) 19ACIS(SAT)19–CADNexus/CAPRI CAE Gateway CATIA V5 (R16 –R18) (Win XP 32-bit and 64-bit)–CADNexus/CAPRI CAE Gateway CATIA V5 (R18 SP4+) (Win XP 32-bit, 64-bit)–CATIA V4 (Windows 32-bit)–CATIA V5 (R2 -R19)–IGES 4.0, 5.2, 5.3–Parasolid 19.1–STEP AP203, AP214C. 长度单位Training Manual •当一个新的DM会话开始时，通过一个对话框选择需要的长度单位(可按默认设置)–会话中不能改变单位.D.关联CAD模型Training Manual •如果提前打开一个CAD会话，它自动将模型引入DM会话中•File>Attach to Active CAD File•保持双向结合性…关联CAD模型Training Manual •双向刷新–用CAD源文件里的参数或者DM详细查看信息中的CAD参数来刷新几何体.–允许控制CAD软件包到WB中的变量名后缀，当允许CAD软件包中创建的所有参量导入到DM中时, 删除Parameter Key位置的DSE. 导入CAD文件Training Manual •File>Import External Geometry File…–DM中的“激活”平面控制“装配”建模(多体）的放置位置.–导入类型: 添加、去除、切分等–不保持相关性CutF. 定位导入Training Manual •导入和关联都有“基准面”属性–指定导入或关联模型的参考平面（方向）…–进行一个新的导入或者关联功能时，激活平面是默认的基准平面–在导入操作前，用户需要从树状视图或者平面下拉列表中选择平面•例:–为第一次导入选择XY平面–为第二次导入选择YZ平面–选择添加材料选项G. 导入单位Training Manual •启动DM时设置需要的长度单位•一些重要的类型，可通过导入明细栏进行设置（在Generate 之前设置）些重要的类型可通过导入明细栏进行设置（在G t–然后DM将模型长度单位转换为当前的单位系统Training ManualH. 导出模型•File>Export …•IGES exporting:–导出模型到IGES 文件时，可以选择导出实体，还是仅仅导出修饰过的表面.–>Tools>OptionsI. 创建场域几何体Training Manual •多数情况下，导入CAD文件时，导入的是实体模型•用户可能会对实体部件周围或者包含的流体区域感兴趣•通过对实体部件进行“taking the negative” 操作, 创建相应的流体区域“t ki th ti”•在CAD模型中创建基本几何体:–在原始的CAD软件包–在DM中，使用包围、填充以及实体布尔运算操作，例如切除和切片Training Manual…创建场域几何体•包围:–在体附近创建周围区域以方便模拟场区域•CFD 、EMAG 等–可采用Box, sphere, cylinder 或者用户自定义的形状–Cushion 属性允许指定边界范围(必须大于0)–可以选择给所有体或者选中的目标使用围场–合并属性允许多体部件自动创建•确保原始部件和场域在网格划分时节点匹配Training Manual…创建场域几何体•示例:电路板模型场域的剖面图用box 选项创建围场Training Manual…创建场域几何体•填充:–创建填充内部空隙如孔洞的冻结体–对激活或冻结体均可进行操作–仅对实体进行操作–在CFD 应用中创建流动区域很有用两种填充方法•通过孔洞•通过覆盖Training Manual…创建场域几何体•示例: 孔洞填充模拟图示给油阀组内部流动区域选中37个所需的内部表面，点击Generate 插入填充Training Manual…创建场域几何体•挖孔填充实例(续):填充结果是一个冻结(可划分网格的)体现在被分开的内部区域可在Mesher 中进行网格划分…创建场域几何体Training Manual •例: 覆盖填充目标是模拟图示空心管的内部(流动区域)步骤:•创建表面并封闭管道两端.•Use>Concept>Surfaces from Edges创建端部表面•用Fill by Caps创建内部流动区域Training Manual…创建场域几何体•示例：覆盖填充(续)21封闭端3表面Training Manual…创建场域几何体•示例：覆盖填充(续)12创建内部流动体Training ManualJ. 合并边和面以简化模型•根据角度标准合并边和面来简化模型Training ManualK.使用简洁的自动选项•显示集群预览模型•RMB合并前执行编辑集群操作RMBL. CAD清除与修复能力提升Training Manual6-31。

合集下载

将CAD几何模型导入ANSYS的方法

将CAD几何模型导入ANSYS的方法

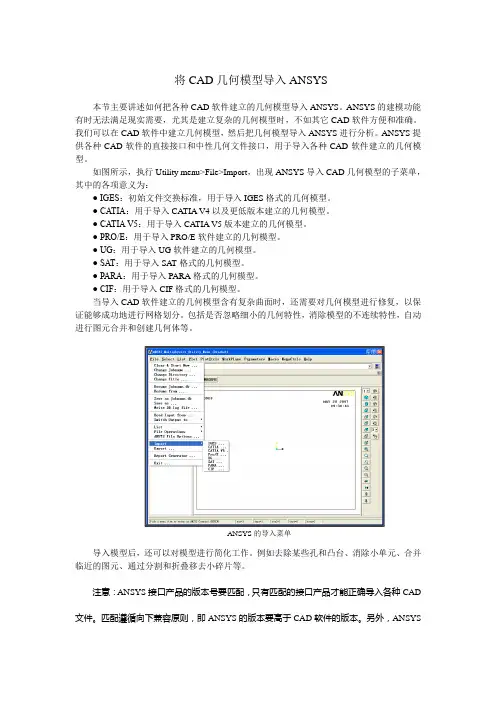

将CAD几何模型导入ANSYS本节主要讲述如何把各种CAD软件建立的几何模型导入ANSYS。
