第十七章《欧姆定律》单元测试1

2023年人教版九年级物理上册第十七章欧姆定律单元测试卷及答案满分：100分钟考试时间：80分钟一、选择题(每题3分，共30分)1．对欧姆定律的理解，下列说法中错误的是()A．对同一导体，导体中的电流与这段导体两端的电压成正比B．在电压不变时，导体的电阻愈大，通过的电流则愈小C．在电压相同时，导体的电阻与电流成反比D．对同一导体，导体两端的电压与通过电流的比值不变2．对人体安全的电压不高于36 V，能引起人感觉的最小电流约为1 mA，人体允许通过的安全电流小于10 mA，则人体的电阻大约为()A．36 ΩB．360 ΩC. 3 600 ΩD. 36 000 Ω3．下图为定值电阻甲和乙的电流与电压的关系图象，将它们串联后接入电路中。

关于通过甲、乙两电阻的电流大小及电阻两端的电压关系，正确的是()A．I甲＝I乙B．I甲＞I乙C．U甲＜U乙D．U甲＝U乙4．某输液警报器能在药液流完时，通过电铃发声报警，该报警器内部有一可变电阻R，其阻值随管内液体的减少而减小，通过电铃的电流需要达到一定大小时电铃才能发声。

下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是()5．如图所示，定值电阻R1＝50 Ω，R2＝10 Ω，开关S闭合时，R1、R2两端的电压分别是U1、U2，通过的电流分别是I1、I2，下列关系正确的是()A．I1∶I2＝1 ∶1B．I1∶I2＝1 ∶2C．U1∶U2＝1 ∶1D．U1∶U2＝2 ∶16．如图所示的电路中，电源电压不变，闭合开关S，L1、L2均正常发光。

一段时间后，两个电表的示数都变大，如果只有L1或L2一处发生了故障，则下列判断正确的是()A．L1短路B．L2短路C．L1断路D．L2断路7．如图所示，电源电压保持不变，闭合开关，在滑动变阻器的滑片P向右滑动的过程中()A．电流表A2示数不变B．电流表A2示数变小C．电压表V示数变小D．电流表A1示数变大8．小明在探究通过导体的电流跟电阻的关系实验中，如图甲所示，电源电压恒为6 V，根据测量数据得到如图乙所示的图象。

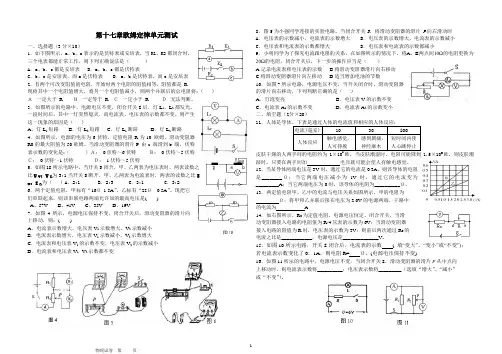

第十七章欧姆定律单元测试一、选择题（3分×10）1．如下图所示，a 、b 、c 表示的是伏特表或安培表，当K1、K2都闭合时，三个电表都能正常工作，则下列正确说法是（ ） A ．a 、b 、c 都是安培表 B ．a 、b 、c 都是伏特表C ．b 、c 是安培表，而a 是伏特表D ．a 、b 是伏特表，而c 是安培表 2．有两个可改变阻值的电阻，开始时两个电阻的阻值相等，阻值都是 R . 现将其中一个电阻值增大，将另一个电阻值减小，则两个并联后的总电阻将：（ ） Ａ. 一定大于 R Ｂ. 一定等于 R Ｃ. 一定小于 R Ｄ. 无法判断。

3．如图所示的电路中，电源电压不变，闭合开关S 后，灯L 1、L 2都发光。

一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（ ）A ．灯L 1短路B ．灯L 2短路C ．灯L 1断跻D ．灯L 2断路4．如图所示，电源的电压为6伏特，定值电阻R 为10 欧姆，滑动变阻器R0的最大阻值为50欧姆。

当滑动变阻器的滑片P 由a 端滑到b 端，伏特表示数的变化是:（ ）Ａ： 0伏特～6伏特 Ｂ： 0伏特～5伏特 Ｃ： 0伏特～1伏特 Ｄ： 1伏特～5伏特5．如图18所示电路中，当开关S 闭合，甲、乙两表为电压表时，两表读数之比U 甲：U 乙为3:1当开关S 断开，甲、乙两表为电流表时，两表的读数之比I 甲：I 乙为（ ）A ．2:1 B ．2:3 C ．3:1 C ．3:2 6．两个定值电阻，甲标有“16Ω 1.5A ”，乙标有“22Ω 0.5A ”。

现把它们串联起来，则该串联电路两端允许加的最高电压是( ) A 、57V B 、41V C 、35V D 、19V7．如图4所示，电源电压保持不变，闭合开关后，滑动变阻器的滑片向上移动，则：( )A ．电流表示数增大，电压表V 1示数增大，V 2示数减小B ．电流表示数增大，电压表V 1示数减小，V 2示数增大C ．电流表和电压表V 1的示数不变，电压表V 2的示数减小D ．电流表和电压表V 1 V 2示数都不变8．图5为小强同学连接的实验电路。

人教版九年级物理全一册《第十七章欧姆定律》单元练习题-带有参考答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．某同学利用如图所示的电路测量定值电阻的阻值，实验数据如表格所示，下列说法错误的是（）实验次数电压U/V 电流I/A 电阻R/Ω电阻平均值R/Ω1 1.0 0.20 5.02 2.0 0.40 5.05.13 3.0 0.58 5.2A．该实验的原理是R=UIB．闭合开关前，滑动变阻器的滑片要移到最右端C．闭合开关前，电流表指针指在零刻度线左侧，原因是电流表的正负接线柱接反了D．本实验多次测量的目的是求平均值减小误差2．如图所示，电源电压保持不变，开关闭合后，若P向右移动，则电压表、电流表示数的变化分别为（）A．电压表示数变大、电流表示数变小B．电压表示数变大、电流表示数变大C．电压表示数变小、电流表示数变大D．电压表示数变小、电流表示数变小3．在如图所示的电路中，当电键S闭合后，电流表A1和A2的示数比为3：2，则R1和R2的阻值之比为（）A．2：3 B．2：1 C．1：2 D．3：24．某物理兴趣小组的同学用定值电阻和小灯泡分别做了关于“电流与电压、电阻的关系”的实验。

并记录了定值电阻与小灯泡在不同电压下的电流值。

小组同学根据这些数据，绘制了电流随电压变化的图像，由图像可知（）A．定值电阻的阻值为5ΩB．乙是小灯泡的I-U图象C．随着电压的升高，小灯泡的电阻值变小D．定值电阻和小灯泡并联接在4V的电源上，干路中的电流是1.2A5．利用如图所示电路测量电阻R x的阻值，电源电压不变，R1=10Ω。

当只闭合开关S时，电压表的示数U1=2V；再闭合开关S1时，电压表的示数U2=6V，则R x的阻值为（）A．40ΩB．30ΩC．20ΩD．10Ω6．小明用如图所示的电路探究“电流与电阻的关系”，其中电源电压恒为6V，滑动变阻器规格为“20Ωㅤ1A”，电压表量程为0～3V，所用定值电阻为5Ω、10Ω、15Ω、20Ω四种。

答卷时应注意事项１、拿到试卷，要认真仔细的先填好自己的考生信息。

２、拿到试卷不要提笔就写，先大致的浏览一遍，有多少大题，每个大题里有几个小题，有什么题型，哪些容易，哪些难，做到心里有底；３、审题，每个题目都要多读几遍，不仅要读大题，还要读小题，不放过每一个字，遇到暂时弄不懂题意的题目，手指点读，多读几遍题目，就能理解题意了；容易混乱的地方也应该多读几遍，比如从小到大，从左到右这样的题；４、每个题目做完了以后，把自己的手从试卷上完全移开，好好的看看有没有被自己的手臂挡住而遗漏的题；试卷第１页和第２页上下衔接的地方一定要注意，仔细看看有没有遗漏的小题；５、中途遇到真的解决不了的难题，注意安排好时间，先把后面会做的做完，再来重新读题，结合平时课堂上所学的知识，解答难题；一定要镇定，不能因此慌了手脚，影响下面的答题；６、卷面要清洁，字迹要清工整，非常重要；７、做完的试卷要检查，这样可以发现刚才可能留下的错误或是可以检查是否有漏题，检查的时候，用手指点读题目，不要管自己的答案，重新分析题意，所有计算题重新计算，判断题重新判断，填空题重新填空，之后把检查的结果与先前做的结果进行对比分析。

亲爱的小朋友，你们好!经过两个月的学习，你们一定有不小的收获吧，用你的自信和智慧，认真答题，相信你一定会闯关成功。

相信你是最棒的！人教版九年级物理《第十七章欧姆定律》单元测试一、单选题1．关于欧姆定律，以下说法正确的是（）A．导体的电阻越大，通过导体的电流越小B．导体的电阻越大，导体两端的电压就越大C．在研究导体中的电流与电压、电阻的关系过程中使用了控制变量法D．根据欧姆定律变形公式URI=可知，导体的电阻随电压和电流的变化而变化2．某导体接在电路中，如果把该导体两端电压减小到原来的一半，保持温度不变，则导体的电阻和通过它的电流（）A．都保持不变B．电阻不变，电流减小到原来的一半C．都减小到原来的一半D．电阻不变，电流增大到原来的两倍3．某导体两端电压为5V时，通过它的电流为1A，若该导体两端的电压为0.5V时，则该导体的电阻和流经它的电流分别是（）A．5Ω1A B．5Ω0.1A C．0.5Ω0.1A D．0.5Ω1A4．如图所示的电路中，电源电压恒定不变，当开关S闭合时，下列判断正确的是（）A．电流表与电压表的读数均变小B．电流表与电压表的读数均变大C．电流表读数减小，电压表读数不变D．电流表与电压表的读数均不变5．两个定值电阻，甲标有“12V0.2A”，乙标有“6V0.3A”，现把它们串联起来，则该串联电路两端允许加的最高电压是（）A．18V B．16V C．0V D．12V6．在“探究电流跟电阻的关系”实验中，同学们绘制出的四条I﹣R图线如图所示，其中正确的图线是（）A．B．C．D．7．一个电阻两端加上30V电压时，通过它的电流是3A，现给它两端加上15V的电压时，它的电阻是（）A．0.2ΩB．2.5ΩC．10ΩD．7.5Ω8．若R0是已知阻值的定值电阻，滑动变阻器铭牌磨损，导致阻值未知，则利用下列电路图不能够准确测出未知电阻Rx阻值的是（）A．B．C．D．9．如图所示，电源电压不变，R1的阻值为60Ω，开关断开时与开关闭合时，电流的示数之比为2:3，则R2的阻值为（）A．120ΩB．60ΩC．40ΩD．20Ω10．如图是一种自动测定油箱内油面高度的装置示意图，R是一种特制的滑动变阻器，它的金属滑片是杠杆的一端，从油量表（即电流表）指针所指的刻度知道油面高度，则它的工作过程是（）A．油面升高，R变大，油量表指针示数变小B．油面降低，R变大，油量表指针示数变大C．油面升高，R变小，油量表指针示数变大D．油面降低，R变小，油量表指针示数变大11．将电阻R与5Ω的电阻并联后总电阻小于1Ω，下列判断正确的是（）A．R一定小于1ΩB．R一定大于1ΩC．R可能大于1ΩD．R不可能为1Ω二、多选题12．如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向b端移动，则在移动过程中（）A．电压表V的示数变小，电流表A1的示数变大B．电压表V的示数不变，电流表A2的示数不变C．电压表V的示数与电流表A1的示数的乘积变小D．电压表V的示数与电流表A1和A2的示数差的比值不变13．如图所示，电源电压保持不变，R1＝10Ω，当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙中线段AB表示，则电源电压的大小和滑动变阻器的最大值分别为（）A．4V B．6V C．10ΩD．20Ω14．在探究“电流与电阻关系”的实验中，某同学根据实验数据绘制了如图所示的图像，下列说法正确的是（）A．电压一定，导体中的电流与导体的电阻成反比B．电源至少选用两节干电池C．换用2Ω电阻做实验时，需要更换电压表的量程D．多次实验的目的是为了探究普遍规律三、填空题15．小贤利用器材探究通过M、N之间导体的电流与电压的关系，电路如图所示，图中M、N之间接入定值电阻，闭合开关，当滑动变阻器滑片向右移动时，电流表示数_______，滑动变阻器两端的电压________（以上两空均选填“变大”、“不变”或“变小”）。
