沥 青 延 度 试 验 记 录

沥青三大指标实验石油沥青针入度实验一、实验目的测定沥青的针入度，以评价道路粘稠石油沥青的粘滞性，并确定沥青标号。

还可以进一步计算沥青的针人度指数，用以描述沥青的温度敏感性；计算当量软化点800（相当于沥青针人度为800时的温度），用以评价沥青的高温稳定性；计算当量脆点1.2（相当于沥青针人度为1.2时的温度），用以评价沥青的低温抗裂性能。

二、实验仪器1）针入度仪针和针连杆组合件总质量为±50g±0.05g，另附±砝码一只50g±0.05g，试验时总质量为100g±0.05g。

仪器设有放置平底玻璃保温皿的平台，并有调解水平的装置，针连杆应与平台相垂直。

2）标准针：由硬化回火的不锈钢制成，针及针杆总质量±2.5g±0.05g。

针应设有固定用装置盒，以免碰撞针尖。

3）盛样皿金属制，圆柱形平底。

小盛样皿的内径55mm，深35mm（适用于针入度小于200）；大盛样皿内径70mm，深45mm（适用于针入度200～350）。

对于针入度大于350的试样需使用特殊盛样皿，其深度不小于60mm，试样体积不小于125mL。

4）恒温水浴：容量不小于10L，控温准确度为0.1℃。

水槽中应设有一带孔的搁架，位于水面下不小于100mm，距水槽底不得少于50mm处。

5）平底玻璃皿：容量不小于1L，深度不小于80mm。

内设有一不锈钢三脚支架，能使盛样皿稳定。

6）温度计：0℃～50℃，分度为0.1℃。

7）秒表：分度为0.1s。

8）盛样皿盖：平板玻璃，直径不小于盛样皿开口尺寸。

9）溶剂：三氯乙烯。

10）其他：电炉或砂浴、石棉网、金属锅或瓷把坩埚等。

三、实验过程：1）沥青试样准备方法2）制备试样方法3）调整针入度仪使之水平4）取出达到恒温的盛样皿，并移入水温控制在试验温度±0.1℃（可用恒温水槽中的水）的平底玻璃皿中的三脚架上，试样表面以上的水层深度不少于10mm。

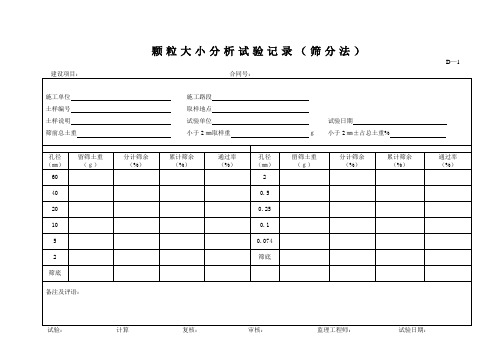

颗粒大小分析试验记录（筛分法）D—1土的含水量试验记录（烘干法）D—3 建设项目：合同号：施工单位：施工路段：试验单位：击实试验记录D—4压实度试验记录（环刀法）D—5压实度试验记录（灌砂法）D—6 建设项目：合同号：施工单位：工程名称：施工路段：液塑限联合测定试验记录D—7路基路面密度测试记录（核子仪法）D—8石灰化学成分（活性氧化钙和氧化镁含量）试验记录D—9无侧限抗压强度试验记录D—10合同号施工单位工程名称试件尺寸（cm）施工路段混合料名称试件含水量（%）结合料剂量（%）加栽速度（mm/min）最大干密度（g/cm3）最佳含水量（%）试件压实度（%）石灰土中石灰剂量试验记录（EDTA滴定法）D-11钙电极快速测定石灰（水泥）剂量试验记录D-12沥青试验报告D—13沥青含水量试验记录D—14沥青针入度试验记录D—15沥青延度试验记录D—16沥青软化点试验记录D—17沥青粘度试验记录D—18沥青与矿料粘附性能试验记录（水煮法）D—19沥青薄膜加热试验记录D—20—I沥青薄膜加热试验记录D—20—Ⅱ沥青闪点和燃点试验记录D—21沥青混合料稳定度试验记录（马歇尔试验）D—22沥青混合料沥青含量试验记录（抽提法）D—23沥青混凝土路面密度试验记录（浸水称重法）D—24砂的技术性质试验报告D—25砂筛分试验记录D—26砂的表观密度（视比重）、堆积密度（松容重）和紧装密度（紧密容重）试验记录D—27砂的吸水率、表面含水率试验记录D—28砂（石）含水率试验记录D—29砂（石）含泥量试验记录D—30砂的有机质含量试验记录D—31砂（卵）石的技术性质试验报告D—32碎（卵）石筛分试验记录D—33碎（卵）石表观密度（视比重）及饱和面干密度试验记录D—34碎（卵）石吸水率试验记录D—35石料压碎值试验记录D—36碎（卵）石针片状颗粒含量试验记录（水泥混凝土）D—37碎（卵）石针片状颗粒含量试验记录（沥青混凝土）D—38石料抗压强度试验记录D—39石料磨耗试验记录（洛杉矶法）D—40水泥混凝土试验报告D—41混凝土拌合物坍落度试验记录D—42混凝土拌合物毛体积密度试验记录D—43。

第二部分沥青及沥青混合料试验沥青的取样方法应满足检查沥青产品质量而采集有代表性样品。

取样数量：粘稠或固体沥青不少于1.5kg，液体沥青不少于1L，沥青乳液不小于4L。

取样仪器主要有：盛样器、沥青取样器。

沥青试样在试验前应按一定方法制备，下面介绍沥青试样准备方法。

1、仪器与材料（1）烘箱：200℃，带温度调节器。

（2）加热炉具：电炉或其它燃气炉。

（3）石棉垫：不小于炉具上面积。

（4）滤筛：筛孔孔径0.6mm。

（5）沥青盛样器具：金属锅或瓷坩埚。

（6）乳化剂。

（7）烧杯：1000ml。

（8）温度计：0～100℃及200℃，分度0.1℃。

（9）天平：称量2000g，感量不大于1g；称量100g，感量不大于0.1g。

（10）其它：玻璃棒、溶剂、洗油、棉纱等。

2、热沥青试样制备（1）将装有试样的盛样器带盖放入恒温烘箱中，烘箱温度80℃，加热至沥青全部溶化。

（2）将盛样器在炉具上加热，时间不超过30min，搅拌，温度不超过100℃条件下，脱水至无泡沫为止。

最后的加热温度不超过软化点以上100℃(石油沥青)或50℃（煤沥青）。

（3）将盛样器中的沥青通过0.6mm的滤筛过筛，分装入擦试干净并经干燥的一个或数个沥青盛样皿中，数量应略有富余。

（4）将准备好的沥青一次灌入各项试验的模具中。

沥青试样的制备方法适用于粘稠道路石油沥青、煤沥青等需要加热后才能进行试验的沥青试样，按此法准备后立即在试验室进行各项试验。

试验一沥青针入度试验沥青的针入度是在规定的温度和时间内，附加一定重量的标准针垂直贯入试样的深度，以0.1mm表示，它用来测定沥青的粘滞度。

一、试验目的1、测定道路石油沥青、液体石油沥青蒸馏和乳化沥青蒸发后残留物的针入度。

2、做为划分沥青牌号的指标之一。

二、主要仪器设备1、针入度仪：普通型或数显型。

由主机及标准针、针连杆、盛样皿等组成。

盛样皿分Φ55×h35及Φ70×h45等。

2、恒温水浴。

3、平底玻璃保温皿。

公路工程沥青及沥青混合料试验规程2 术语2.1。

1 沥青的密度沥青在规定温度下单位体积所具有的质量,以g/cm3计。

2。

1。

2 沥青的相对密度在同一温度下，沥青质量与同体积的水质量之比值,无量纲。

2。

1。

3 针人度在规定鍵和时间内，附加一定质量的标准针垂直贯入沥的深度，以0。

1mm计。

2.1。

4 针人度指数沥青结合料的温度感应性指标，反映针入度随温度而变化的程度，由不同温度的针入度按规定方法计算得到,无量纲.2。

1.5 延度规定形态的沥青试样,在规定温度下以一定速度受拉伸至断开时的长度，以cm计.2.1.6 软化点(环球法）沥青试样在规定尺寸的金属环内，上置规定尺寸和质量的钢球，放于水或甘油中，以规定的速度加热，至钢球下沉达规定距离时的温度，以℃计。

2.1.7 沥青的溶解度沥青试样在规定溶剂中可溶物的含量，以质量百分率表示。

2.1.8 蒸发损失沥青试样在163℃温度条件下加热并保持5h后质量的损失,以百分率表示。

2。

1.9 闪点沥青试样在规定的盛样器内按规定的升温速度受热时所蒸发的气体以规定的方法与试焰接触，初次发生一瞬即灭的火焰时的温度，以℃计。

盛样器对黏稠沥青是克利夫兰开口杯(简称COC）,对液体沥青是泰格开口杯（简称TOC）。

2.1.10 弗拉斯脆点涂于金属片上的沥青薄膜在规定条件下，因冷却和弯曲而出现裂纹时的温度，以℃计。

2.1.11沥青的组分分析按规定方法将沥青试样分离成若干个组成成分的化学分析方法。

2。

1。

12 沥青的黏度沥青试样在规定条件下流动时形成的抵抗力或内部阻力的度量，也称黏滞度。

2。

1.13 沥青、混合料的密度压实沥青混合料常温条件下单位体积的干燥质量，以g/cm3计。

2.1.14枥青混合料的相对密度同一温度条件下压实沥青混合料试件密度与水密度的比值，无量纲。

2.1。

15浙青混合料的理大密度假设压实沥青混合料试件全部为矿料(包括矿料自身内部的孔隙)及沥青所占有、空隙率为零的理想状态下的最大密度，以g/cm3计.2.1。

沥青材料实验报告⼯程材料实验报告（2019-2020学年春季学期）实验题⽬：沥青材料试验课程名称：⼯程材料任课教师：党争班级：农建 182 学号： 2018309040201 姓名：陈天琪沥青针⼊度试验1.⽬的与适⽤范围1.1.本⽅法适⽤于测定道路⽯油沥青、聚合物改性沥青针⼊度以及液体⽯油沥青蒸馏或乳化沥青蒸发后残留物的针⼊度，以0.1mm针。

其标准试验条件为温度25℃，荷重100g，贯⼊时间5s。

1.2.针⼊度指数PI⽤以描述沥青的温度敏感性，宜在15℃、25℃、30℃等3个或3个以上温度2条件下测定针⼊度后按规定的⽅法计算得到，若30℃时的针⼊度值过⼤，可采⽤5℃代替，当量软化点T800是相当于沥青针⼊度为800时的温度，⽤以评价沥青的⾼温稳定性，当量脆点T1.2是相当于沥青针⼊度为1.2时的温度，⽤以评价沥青的低温抗裂性能。

2.主要检测设备2.1.针⼊度仪:准确度等级0.1mm。

2.2.标准针：由硬化回⽕的不锈钢制成，针及针杆总质量2.5g±0.05g2.3.盛样⽫：⾦属制，圆柱形平底。

⼩盛样⽫的内径55mm，深35mm(适⽤于针⼊度⼩于200的试样）；⼤盛样⽫内径70mm，深45mm(适⽤于针⼊度为200?350的试样）；对针⼊度⼤于350的试样须使⽤特殊盛样⽫，其深度不⼩于60mm，容积不⼩于125ml。

2.4.恒温⽔槽：容量不⼩于10L，控温的准确度为0.1℃。

⽔槽中应设有⼀带孔的搁架，位于⽔⾯下不得少于100mm。

距⽔槽底不得少于50mm处。

2.5.平底玻璃⽫：容量不⼩于1L，深度不⼩于80mm。

内设有⼀不锈钢三脚⽀架，能使盛样⽫稳定。

2.6.温度计：0℃~50℃分度为0.1℃。

2.7.盛样⽫盖:平板玻璃，直径不⼩于盛样⽫开⼝尺⼨。

2.8.溶剂：三氯⼄烯等。

2.9.标准筛（滤筛）：筛孔孔径0.6mm。

3.试验准备3.1.设定恒温⽔槽温度为试验温度，检查控温精度是否满⾜要求。

沥青延度试验( T 0605-1993 )一、目的与适用范围1、本方法适用于测定道路石油沥青、液体沥青蒸馏残留物和乳化沥青蒸发残留物等材料的延度。

2、沥青延度的试验温度与拉伸速率可根据要求采用，通常采用的试验温度为25℃，拉伸速度为5㎝／min±0.25㎝／min。

当低温采用1 ㎝／min±0.5㎝／min拉伸速度时，应在报告中注明。

二、仪器设备1、延度仪：将试件浸没于水中，能保持规定的试验温度及按照规定拉伸速度拉伸试件且试验时无明显振动的延度仪均可使用。

2、试模：黄铜制，由两个端模和两个侧模组成。

3、试模底板：玻璃板或磨光的铜板、不锈钢板（Rao0.2μm）。

4、恒温水槽：容量不少于10Ｌ，控制温度的准确度为0.1℃，水槽中应设有带孔搁架，搁架距水槽底不得少于50㎜。

试件浸入水中深度不小于100㎜。

５、温度计：0～50℃，分度为0.1℃。

６、砂浴或其它加热炉具。

７、甘油滑石粉隔离剂（甘油与滑石粉的质量比２：１）。

８、其它：平刮刀、石棉网、酒精、食盐等。

三、试验准备1、将隔离剂拌和均匀，涂于清洁干燥的试模底板和两个侧模的内侧表面，并将试模在试模底板上装妥。

2、按规定的方法准备试样，然后将试样仔细自试模的一端至另一端往返数次缓缓注入模中，最后略高出试模，灌模时应注意勿使气泡混入。

3、试件在室温中冷却30～40min，然后置于规定试验温度±0.1℃的恒温水槽中，保持30min 后取出，用热刮刀刮除高出试模的沥青，使沥青面与试模面齐平。

沥青的刮法应自试模的中间刮向两端，且表面应刮得平滑。

将试模连同底板再浸入规定试验温度的水槽中1～1.5h。

4、检查延度仪延伸速度是否符合规定要求，然后移动滑板使其指针正对标尺的零点将延度仪注水，并保温达试验温度±0.5℃。

四、试验步骤1、将保温后的试件连同底板移入延度仪的水槽中，然后将盛有试样的试模自玻璃板或不锈钢板上取下，将试模两端的孔分别套在滑板及槽端固定板的金属柱上，并取下侧模。

实验五：石油沥青的针入度、延度和软化点试验一、沥青针入度试验1．试验目的沥青针入度是在规定温度（25℃）和规定时间（5s）内，附加一定重量的标准针（100g）垂直贯入沥青试样中的深度，单位为0.01mm。

通过针入度的测定掌握不同沥青的粘稠度以及进行沥青标号的划分。

2．试验仪器设备（1）针人度仪：凡能保证针和针连杆在无明显摩擦下垂直运动，并能指示针贯人深度准确至0.01mm的仪器均可使用。

它的组成部分有拉杆、刻度盘、按钮、针连杆组合件，总质量为100±0.05g，调节试样高度的升降操作机件，调节针入度仪水平的螺旋，可自由转动调节距离的悬臂。

当为自动针入度仪时，其基本要求相同，但应附有对计时装置的校正检验方法，以经常校验。

（2）标准针：由硬化回火的不锈钢制成，洛氏硬度HRC54～60，针及针杆总质量2.5±0.5g，针杆上打印有号码标志，应对针妥善保管，防止碰撞针尖，使用过程中应当经常检验，并附有计量部门的检验单。

（3）盛样皿：金属制的圆柱形平底容器。

小盛样皿的内径55mm，深35mm（适用于针人度小于200 ）；大盛样皿内径70mm ，深45mm （适用于针入度200～350 ) ；对针人度大于350 的试祥需使用特殊盛样皿，其深度不小于60mm ，试样体积不少于125mL 。

（4）恒温水槽：容量不少于10L ，控温精度为±0.1℃。

水中应设有一带孔的搁板（台），位于水面下不少于100mm ，距水槽底不得少于50mm 处。

（5）平底玻璃皿：容量不少于1L ，深度不少于80mm。

内设有一不锈钢三脚支架，能使盛样皿稳定。

（6）温度计：0℃～50℃，分度0.1℃。

（7）秒表，分度0.1s。

（8）盛样皿盖：平板玻璃，直径不小于盛样皿开口尺寸。

（9）溶剂：三氯乙烯等。

（10）其它：电炉或砂浴、石棉网、金属锅或瓷把坩埚等。

3．预习要求掌握沥青针入度的概念，熟悉测定沥青针入度的试验步骤。

2012年6月11日星期一马歇尔制样以泰普克基质沥青70#为例试验步骤：1.按照设计好的级配，天枰称重集料和矿粉，并一同放到160℃的烘箱里面加热2.打开混合料搅拌机，并设定温度为160℃，搅拌时间为180s3.沥青放到135℃的烘箱里面加热，放置时间：使沥青能顺利倒出即可4.把制样磨具（筒状柱体，几个样品就放几个；底座）放入到130℃的烘箱里面加热5.取出三分之二锅沥青，在煤气上进行加热、搅拌，直至成水状，此时温度应小于160℃（温度过高，会有黑烟产生，此时沥青发生氧化）6.取出已经达到160℃的集料和矿粉，放入混合料搅拌机中，加入已定质量的沥青，搅拌键常按，搅拌机容器上升，并开始搅拌混合过程7.搅拌完成后，取1250g（首次取此质量的沥青混合料，后面再根据此质量下的样品体积情况进行质量调整）混合料，放入装置好的磨具中，用尖刀使其四周无大空隙（最好是边上没有大的颗粒，不然样品做洛杉矶磨耗试验时边上的大颗粒容易掉，影响结果判断），之后放入到马歇尔击实仪中双面各击75下（根据级配类型确定击实次数，AC级别击实75次）8.对样品上下面厚度进行测量，与标准尺寸￠101.6m m×63.5mm进行比较，进而调整后一样品的混合料取料质量(标准击实法，一组试件的数量不少于4个)9.重复以上步骤10.把样品放在室温下冷却（空调房也可以），等样品温度降到室温时，在脱模机上进行脱模，并标上标签（标签标在密实一面，即制样时的底部，密实的原因是因为制样时小颗粒被作用到下部）11.测试其空气质量和水中质量（计算空隙率用？）2012年6月初星期1~5一、沥青三大指标（针入度、软化点和延度）测试以SK基质沥青为例试验步骤：1.沥青在烘箱中加热到130℃2.取量约三分之一小锅子，煤气上加热搅拌均匀，使温度在160摄氏度左右3.把沥青料倒入针入度容器、软化点半球和延度磨具中，后续放置和处理时间如4.测试各个性能，并记录试验结果二、动力粘度测试以上面的SK基质沥青为例试验步骤：1.同上2.同上3.把沥青料通过金属漏斗加到粘度玻璃管中，加入量已不超过测试刻度为准4.135℃烘箱里面15分钟后，室温下2分钟后，放入动力粘度仪中60℃恒温30min后，开始测试，并记录试验结果2012年6月14日星期四—昨天试验方法总结试验目的：研究岩沥青作为改性剂掺入基质沥青中作用效果。
