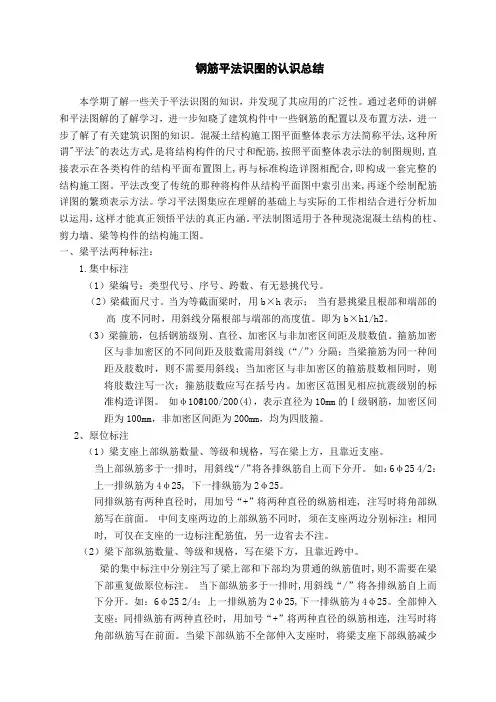

钢筋平法识图的认识总结本学期了解一些关于平法识图的知识，并发现了其应用的广泛性。
通过老师的讲解和平法图解的了解学习，进一步知晓了建筑构件中一些钢筋的配置以及布置方法，进一步了解了有关建筑识图的知识。
混凝土结构施工图平面整体表示方法简称平法,这种所谓"平法"的表达方式,是将结构构件的尺寸和配筋,按照平面整体表示法的制图规则,直接表示在各类构件的结构平面布置图上,再与标准构造详图相配合,即构成一套完整的结构施工图。
平法改变了传统的那种将构件从结构平面图中索引出来,再逐个绘制配筋详图的繁琐表示方法。
学习平法图集应在理解的基础上与实际的工作相结合进行分析加以运用，这样才能真正领悟平法的真正内涵。
平法制图适用于各种现浇混凝土结构的柱、剪力墙、梁等构件的结构施工图。
一、梁平法两种标注：1.集中标注（1）梁编号：类型代号、序号、跨数、有无悬挑代号。
（2）梁截面尺寸。
当为等截面梁时, 用b×h表示；当有悬挑梁且根部和端部的高度不同时，用斜线分隔根部与端部的高度值。
即为b×h1/h2。
（3）梁箍筋，包括钢筋级别、直径、加密区与非加密区间距及肢数值。
箍筋加密区与非加密区的不同间距及肢数需用斜线（“/”）分隔；当梁箍筋为同一种间距及肢数时，则不需要用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。
加密区范围见相应抗震级别的标准构造详图。
如φ10@100/200(4)，表示直径为10mm的Ⅰ级钢筋，加密区间距为100mm，非加密区间距为200mm，均为四肢箍。
2、原位标注（1）梁支座上部纵筋数量、等级和规格，写在梁上方，且靠近支座。
当上部纵筋多于一排时, 用斜线“/”将各排纵筋自上而下分开。
如：6φ25 4/2：上一排纵筋为4φ25, 下一排纵筋为2φ25。
同排纵筋有两种直径时, 用加号“+”将两种直径的纵筋相连, 注写时将角部纵筋写在前面。
中间支座两边的上部纵筋不同时, 须在支座两边分别标注；相同时, 可仅在支座的一边标注配筋值, 另一边省去不注。
一、实训背景钢筋作为建筑结构中的重要组成部分，其质量直接影响着建筑物的安全与使用寿命。
为了提高我们对钢筋的认识，掌握钢筋的基本知识、加工工艺和施工技术，我们参加了钢筋认识实训。
本次实训旨在让我们深入了解钢筋在建筑中的应用，提高实际操作技能，为今后的工作打下坚实基础。
二、实训目的1. 了解钢筋的种类、规格、性能和应用范围；2. 掌握钢筋的加工工艺、焊接技术和绑扎方法；3. 熟悉钢筋在施工过程中的质量控制要点；4. 提高实际操作技能，为今后从事相关工作做好准备。
三、实训内容1. 钢筋种类及性能本次实训主要介绍了以下几种钢筋：（1）碳素钢钢筋：具有良好的塑性和韧性，广泛应用于各种建筑结构中。
（2）低合金钢钢筋：具有较高的强度和耐腐蚀性，适用于腐蚀性较强的环境。
（3）高合金钢钢筋：具有高强度、高韧性、耐磨性和耐腐蚀性，适用于重要工程和特殊结构。
2. 钢筋加工工艺（1）钢筋下料：根据设计要求，选用合适的切割工具对钢筋进行切割。
（2）钢筋弯曲：使用弯曲机将钢筋按设计要求弯曲成所需形状。
（3）钢筋焊接：采用电弧焊、闪光焊等焊接方法将钢筋连接起来。
3. 钢筋绑扎方法（1）绑扎顺序：先绑扎主筋，再绑扎箍筋，最后绑扎分布筋。
（2）绑扎方法：采用顺扣绑扎、反扣绑扎等绑扎方法，确保钢筋连接牢固。
4. 钢筋施工质量控制要点（1）钢筋进场验收：检查钢筋质量证明文件、规格、尺寸、性能等是否符合要求。
（2）钢筋加工：确保加工精度，避免出现变形、裂纹等缺陷。
（3）钢筋焊接：保证焊接质量，避免出现焊接缺陷。
（4）钢筋绑扎：确保绑扎牢固，符合设计要求。
四、实训心得通过本次钢筋认识实训，我深刻认识到钢筋在建筑结构中的重要性。
以下是我的一些心得体会：1. 钢筋种类繁多，性能各异，选用合适的钢筋对建筑物的质量和使用寿命至关重要。
2. 钢筋加工工艺严谨，需严格按照设计要求进行操作，确保加工精度。
3. 钢筋焊接和绑扎是钢筋施工的关键环节，需掌握正确的焊接技术和绑扎方法，确保钢筋连接牢固。
柱箍筋（抗震设计时，拟定箍筋肢数时要满足对柱纵筋“隔一拉一”以及箍筋肢距旳规定）1、Φ1０@100/250表达箍筋为ＨPB３0０级钢筋，直径,1０,加密区间距１0０,非加密区间距为250。
2、Φ1０@100/２50（Φ１2@100)表达柱中箍筋为HPB３０0级钢筋,直径,1０,加密区间距1０0，非加密区间距为2５０。
框架节点核心区箍筋为HPB300级钢筋,直径,1２，间距１00。
3、Φ10@1０0表达沿柱高所有范畴内箍筋均为HPB３０0级钢筋，直径,10，间距１00。
4、LΦ1０＠100/２50表达采用螺旋箍筋，ＨPB３00级钢筋，直径,10，加密区间距1００，非加密区间距为250。
墙钢筋1、NC10＠150表达墙梁两个侧面纵筋对称配备为:HRＢ4０0级钢筋，直径,１0，间距150。
2、ＪＤ2 ４00×3０0 ＋3．10０3C１4表达２号矩形洞口，洞宽４00,洞高３0０,洞口中心距本构造层楼面3１０0,洞口每边补强钢筋为3C14。
3、JD３4０0×３00 +3.1０0表达3号矩形洞口，洞宽４00，洞高3０0，洞口中心距本构造层楼面3１00，洞口每边补强钢筋按构造配备。
4、ＪD4 ８00×300 +3.1０0 ３C18/３C14 表达４号矩形洞口，洞宽800,洞高３00，洞口中心距本构造层楼面３１00，洞宽方向补强钢筋为3Ｃ18，洞高方向补强钢筋为3C14。
5、ＪD５1800×2１００＋1.８00 6Ｃ20 A8＠500表达５号矩形洞口,洞宽180０，洞高2１00,洞口中心距本构造层楼面1800，洞口上下设补强暗梁，每边暗梁纵筋为6C20,箍筋为A8@150。
6、YD5 1000 +1.８00 6C2０Φ8@500 ２C1６表达5号圆形洞口,直径１00０,洞口中心距本构造层楼面1８0０，洞口上下设补强暗梁,每边暗梁纵筋为6C20，箍筋为Φ8@150,环向加强钢筋2Ｃ16。
柱箍筋（抗震设计时，确定箍筋肢数时要满足对柱纵筋“隔一拉一”以及箍筋肢距的要求）1、Φ10@100/250表示箍筋为HPB300级钢筋，直径,10，加密区间距100，非加密区间距为250。
2、Φ10@100/250（Φ12@100）表示柱中箍筋为HPB300级钢筋，直径,10，加密区间距100，非加密区间距为250。
框架节点核心区箍筋为HPB300级钢筋，直径,12，间距100。
3、Φ10@100表示沿柱高全部范围内箍筋均为HPB300级钢筋，直径,10，间距100。
4、LΦ10@100/250表示采用螺旋箍筋，HPB300级钢筋，直径,10，加密区间距100，非加密区间距为250。
墙钢筋1、N C10@150表示墙梁两个侧面纵筋对称配置为：HRB400级钢筋，直径,10，间距150。
2、JD2 400×300 +3.100 3C14表示2号矩形洞口，洞宽400，洞高300，洞口中心距本结构层楼面3100，洞口每边补强钢筋为3C14。
3、JD3 400×300 +3.100表示3号矩形洞口，洞宽400，洞高300，洞口中心距本结构层楼面3100，洞口每边补强钢筋按构造配置。
4、JD4 800×300 +3.100 3C18/3C14 表示4号矩形洞口，洞宽800，洞高300，洞口中心距本结构层楼面3100，洞宽方向补强钢筋为3C18，洞高方向补强钢筋为3C14。
5、JD5 1800×2100 +1.800 6C20 A8@500表示5号矩形洞口，洞宽1800，洞高2100，洞口中心距本结构层楼面1800，洞口上下设补强暗梁，每边暗梁纵筋为6C20，箍筋为A8@150。
6、YD5 1000 +1.800 6C20 Φ8@500 2C16表示5号圆形洞口，直径1000，洞口中心距本结构层楼面1800，洞口上下设补强暗梁，每边暗梁纵筋为6C20，箍筋为Φ8@150，环向加强钢筋2C16。
