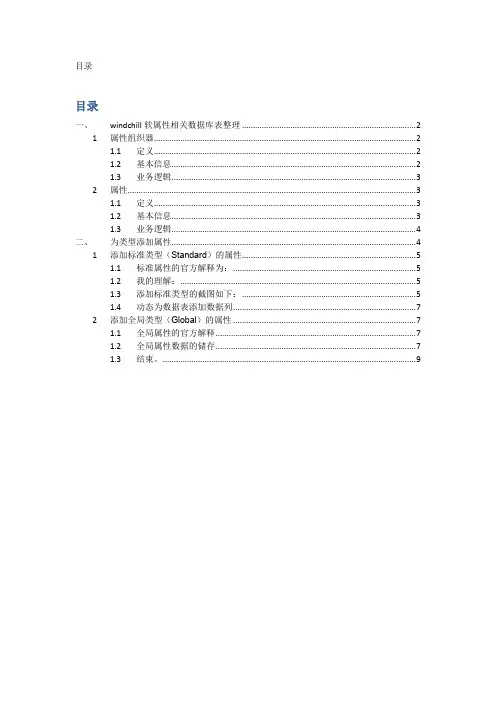

目录目录一、windchill软属性相关数据库表整理 (2)1属性组织器 (2)1.1定义 (2)1.2基本信息 (2)1.3业务逻辑 (3)2属性 (3)1.1定义 (3)1.2基本信息 (3)1.3业务逻辑 (4)二、为类型添加属性 (4)1添加标准类型(Standard)的属性 (5)1.1标准属性的官方解释为: (5)1.2我的理解: (5)1.3添加标准类型的截图如下: (5)1.4动态为数据表添加数据列 (7)2添加全局类型(Global)的属性 (7)1.1全局属性的官方解释 (7)1.2全局属性数据的储存 (7)1.3结束。
(9)一、windchill软属性相关数据库表整理1属性组织器1.1定义属性组织器,用来分来管理公共的属性定义的类型。
属性组织器有自己的层级管理。
1.2基本信息1.3业务逻辑属性组织器的层次关系,是在同一个数据表中进行管理的,其父子关系见下图蓝色部分。
2属性1.1定义在windchill中自定义可以定义属性。
属性可以用于任何类型的属性定义上。
1.2基本信息有9种属性类型可供定义,•布尔型”(Boolean)•“日期和时间”(Date and Time) (仅限标准和别名属性)•“双精度”(Double) (仅限别名和已计算属性)•“超链接”(Hyperlink) (仅限标准和别名属性)•“整数”(Integer Number)•“对象参考”(Object Reference) (仅限标准和别名属性)•“实数”(Real Number) (仅限标准和别名属性)•“带单位的实数”(Real Number with Units)•“字符串”(String)类型对应的表如下getParentInterfaceInfos():ClassInfo wt.iba.definition.ChildAttributeDefinitionClassInfo wt.iba.definition.ParentAttributeDefinitionClassInfo wt.iba.definition.SoftMetaDatagetDirectDescendentInfos():ClassInfo wt.iba.definition.AbstractAttributeDefinitiongetDescendentInfos():ClassInfo wt.iba.definition.AbstractAttributeDefinitionClassInfo wt.iba.definition.BooleanDefinitionClassInfo wt.iba.definition.FloatDefinitionClassInfo wt.iba.definition.IntegerDefinitionClassInfo wt.iba.definition.RatioDefinitionClassInfo wt.iba.definition.ReferenceDefinitionClassInfo wt.iba.definition.StringDefinitionClassInfo wt.iba.definition.TimestampDefinitionClassInfo wt.iba.definition.URLDefinitionClassInfo wt.iba.definition.UnitDefinition说明:wt.iba.definition.StringDefinition 为windchill类名称StringDefinition 为数据库表名称1.3业务逻辑属性的具体数据表中有记录属性组织器的id,可以根据该id,方可得知该属性属于哪个属性组织器二、为类型添加属性windchill中可以为类型添加4中类型的属性,该属性分别为:1)标准的2)全局的3)别名4)计算的四种类型的属性的具体解释,见windchill帮助文档1添加标准类型(Standard)的属性1.1标准属性的官方解释为:“标准”(Standard) - 一个标准属性只能有零个或一个属性值。

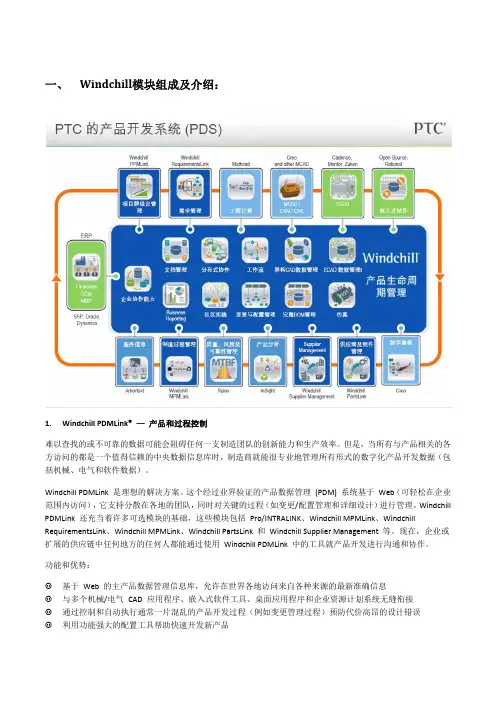

一、Windchill模块组成及介绍:1.Windchill PDMLink® — 产品和过程控制难以查找的或不可靠的数据可能会阻碍任何一支制造团队的创新能力和生产效率。
但是,当所有与产品相关的各方访问的都是一个值得信赖的中央数据信息库时,制造商就能很专业地管理所有形式的数字化产品开发数据(包括机械、电气和软件数据)。
Windchill PDMLink 是理想的解决方案。
这个经过业界验证的产品数据管理 (PDM) 系统基于 Web(可轻松在企业范围内访问),它支持分散在各地的团队,同时对关键的过程(如变更/配置管理和详细设计)进行管理。
Windchill PDMLink 还充当着许多可选模块的基础,这些模块包括 Pro/INTRALINK、Windchill MPMLink、Windchill RequirementsLink、Windchill MPMLink、Windchill PartsLink 和 Windchill Supplier Management 等。
现在,企业或扩展的供应链中任何地方的任何人都能通过使用 Windchill PDMLink 中的工具就产品开发进行沟通和协作。
功能和优势:基于 Web 的主产品数据管理信息库,允许在世界各地访问来自各种来源的最新准确信息与多个机械/电气 CAD 应用程序、嵌入式软件工具、桌面应用程序和企业资源计划系统无缝衔接通过控制和自动执行通常一片混乱的产品开发过程(例如变更管理过程)预防代价高昂的设计错误利用功能强大的配置工具帮助快速开发新产品在数据采集和产品信息的分布及跨企业协作方面能与 Creo Elements/Pro 和 Windchill ProjectLink 无缝操作2.Windchill ProjectLink™ — 在产品开发过程中进行基于Web的项目协作当今充满挑战的全球环境要求有效的协作。
利用 Windchill ProjectLink,您能够在防火墙内外安全地驾驭整个团队的才智和活力。
-项目管理是规划、实施并管理任务和资源以完成明确的目标的过程(通常受时间、资源或者成本的限制)。
可以使用项目管理原则管理任何类型的项目,例如,设计并构建摩托车,编写培训课程,甚至是规划公司会议或者讨论会。
虽然项目可存在巨大差异,但多数项目都具有共同的活动,这包括:•将项目分解为易于管理的任务。
• 安排任务。
• 分配各任务的负责人员。
• 与团队沟通。
• 随着工作的发展跟踪任务。
通常,成功完成各个任务即可成功完成项目。
项目经理的主要职责是计划项目、创建项目、管理项目和完成项目。
项目计划在Windchill中,项目经理是项目中的超级用户。
项目经理可以查看和控制项目的方方面面。
Windchill在同一在线项目中根据所有的项目可交付结果维护项目排程(或者计划)。
此外,它允许对项目排程进行协同维护。
项目排程由整个团队进行更新,而不仅仅是项目经理。
通过 Windchill ,您可以为各个可交付结果建立所有权 (职责和责任)。
还要为执行 工作的用户建立资源分配。
Windchill 还自动跟踪并计算项目状况和完成情况, 从而可以随时将项目状况信息提 供给所有项目成员。
这可能包括客户和供应商,从而实现即时沟通。
Windchill 还维护项目历史的记录。
项目中存储的文档和部件都具有小版本历史记录。
在项目中维护会议,从而保留会议记录、措施项和所有参考文档的中央信息库以便 讨论/审阅。
甚至可以通过 Windchill 举行讨论,这样即可在以后访问讨论历史。
您在公司中不必具有项目经理头衔也可在 Windchill 中成为项目经理,这只是团队 成员的角色的名称。
项目计划对象• “项目计划”(Project Plan) - 任何项目的顶级对象。
它可以包含任意数量的活动、汇总活动和里程碑。
包含整体形式的计划汇总数据。
• “汇总活动”(Summary Activity) - 若干个相关子活动、里程碑或者其他汇总活动的父活 动。

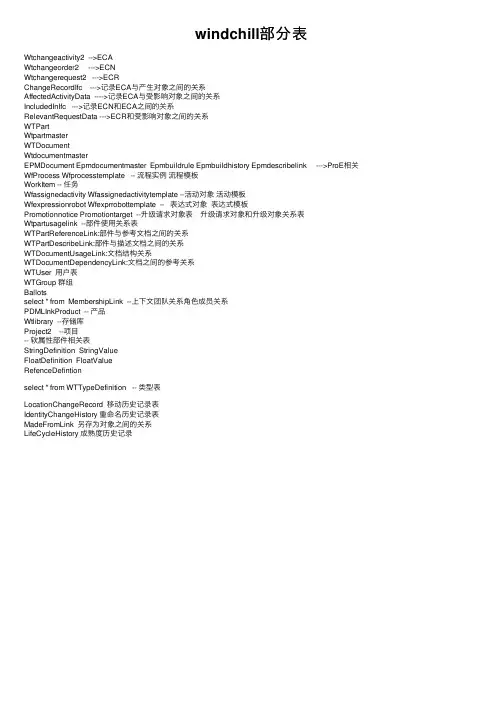

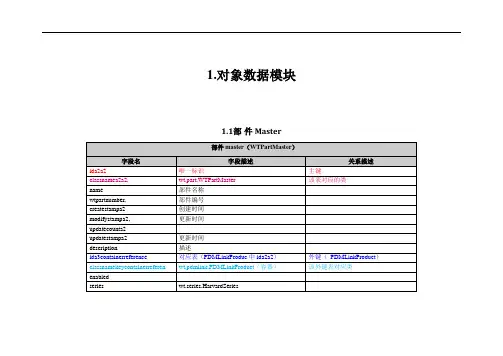

windchill部分表Wtchangeactivity2 -->ECAWtchangeorder2 --->ECNWtchangerequest2 --->ECRChangeRecordIfc --->记录ECA与产⽣对象之间的关系AffectedActivityData ---->记录ECA与受影响对象之间的关系IncludedInIfc --->记录ECN和ECA之间的关系RelevantRequestData --->ECR和受影响对象之间的关系WTPartWtpartmasterWTDocumentWtdocumentmasterEPMDocument Epmdocumentmaster Epmbuildrule Epmbuildhistory Epmdescribelink --->ProE相关WfProcess Wfprocesstemplate -- 流程实例流程模板WorkItem -- 任务Wfassignedactivity Wfassignedactivitytemplate --活动对象活动模板Wfexpressionrobot Wfexprrobottemplate -- 表达式对象表达式模板Promotionnotice Promotiontarget --升级请求对象表升级请求对象和升级对象关系表Wtpartusagelink --部件使⽤关系表WTPartReferenceLink:部件与参考⽂档之间的关系WTPartDescribeLink:部件与描述⽂档之间的关系WTDocumentUsageLink:⽂档结构关系WTDocumentDependencyLink:⽂档之间的参考关系WTUser ⽤户表WTGroup 群组Ballotsselect * from MembershipLink --上下⽂团队关系⾓⾊成员关系PDMLInkProduct -- 产品Wtlibrary --存储库Project2 --项⽬-- 软属性部件相关表StringDefinition StringValueFloatDefinition FloatValueRefenceDefintionselect * from WTTypeDefinition -- 类型表LocationChangeRecord 移动历史记录表IdentityChangeHistory 重命名历史记录表MadeFromLink 另存为对象之间的关系LifeCycleHistory 成熟度历史记录。
主要内容:jca标签\Validator\dataUtilities一、Windchill自带的客制化:站点->实用程序—〉首选项管理器—>展开”用户自定义"->将”用户自定义"选项卡的”否"改为"是"—〉重新打开浏览器->会出现”自定义”图标二、增加主菜单和一级子菜单1 、复制 navigation—actionModels.xml中的main navigation段代码到custom-actionModels.xml文件中<model name=”main navigation” id=”browseActions” resourceBundle=”com。
ptc.core。
ui。
navigationRB”>〈description>Main navigation (tabs)〈/description><action name=”recentContexts" type="navigation”/〉〈action name=”program" type="navigation”/><act ion name=”test” type="navigation"/〉//这里是添加的〈action name="product" type="navigation”/>〈action name=”project” type=”navigation”/〉<action name=”change” type="navigation”/〉<action name="library” type="navigation”/>〈action name=”org" type="navigation”/〉〈action name="site” type="navigation”/><action name="supplier” type="navigation"/>〈action name="search” type=”navigation"/><!-- entry for customization tab --〉〈action name=”customization” type=”navigation"/〉</model>〈model name="test navigation" defaultActionName=”subtest1" defaultActionType="test"〉<description〉Sub tabs under the product main tab</description〉〈action name="subtest1" type="test"/〉〈action name=”subtest2" type=”test"/〉〈/model>2、修改properties文件action.properties和action_zh_CN.properties在action.properties文件里增加如下代码:navigation.test。
