瞬变电磁法在探测煤矿采空区中的应用

瞬变电磁法在铁矿采空区勘查中的应用瞬变电磁法（Transient Electromagnetic Method，TEM）是一种非常有效的地球物理勘查方法，广泛应用于铁矿采空区的探测和勘查。

它通过测量地下的电磁响应来获取地质信息，能够快速、准确地判断目标区域的地质构造和矿产资源潜力。

瞬变电磁法原理是基于电磁感应现象，利用时间变化的电场和磁场相互耦合的关系，通过发送电磁脉冲，测量地下电磁响应信号的幅度和时程，从而得到地下物质的电磁特性及其空间分布。

对于铁矿采空区，采用TEM方法主要是通过测量采空区中地下的电磁响应信号，分析其特征和差异来判断采空区内的地质构造和矿产资源状况。

1. 确定采空区的边界和形态：通过测量采空区边界附近的电磁响应信号，可以准确确定采空区的边界和形态。

采空区的边界信息对矿山的开发和管理非常重要，能够避免资源浪费和环境污染。

2. 识别采空区内部的地质构造：采空区内常常存在各种地质构造，如断层、褶皱等。

通过测量采空区内的电磁响应信号，可以对采空区内部的地质构造进行识别和分析，为资源勘查和矿山开发提供重要依据。

3. 评估采空区的矿产资源潜力：瞬变电磁法可以获得地下物质的电磁特性，并通过电磁响应信号的分析来推断地下矿产资源的存在和分布。

在铁矿采空区中，通过测量采空区周边地下的电磁响应信号，可以评估采空区的矿产资源潜力，为后续的资源勘查和矿山开发提供指导。

4. 检测采空区内的地下水位和水体分布：采空区往往是地下水聚集和流动的重要区域，了解采空区内的地下水位和水体分布对矿山的环境管理和地下工程建设具有重要意义。

瞬变电磁法可以通过测量采空区内的电磁响应信号，推断采空区内的地下水位和水体分布，为矿山水文地质研究提供重要信息。

瞬变电磁法在铁矿采空区的勘查中具有重要的应用价值，可以快速、准确地获取采空区的地质信息和矿产资源潜力，为矿山的开发和管理提供科学依据。

随着技术的不断发展和创新，瞬变电磁法在铁矿采空区的应用将更加广泛和深入。

瞬变电磁法在煤矿采空积水探测中的应用煤矿采空区是指煤矿开采后形成的地下空间，这些空间往往与地表和地下水联系紧密，形成采空区水体不断积聚的问题。

采空区水体的积聚涉及到煤矿安全和环境保护问题，因此对采空积水的探测成为煤矿企业非常关注的问题。

本文将介绍瞬变电磁法在煤矿采空积水探测中的应用。

瞬变电磁法原理瞬变电磁法是一种地球物理勘探方法，它是利用强烈的电磁脉冲在地下产生感应电流，并通过探测电场及其时序变化来推断地下的导电体等地质体。

在瞬变电磁法中，探测器用极短脉冲电流激发地下材料中的感应电流，产生高频电场和磁场。

由于瞬变电磁法的短脉冲和高频电场，它具有深度浅、分辨率高、探测速度快和适用多种地质体的特点，尤其适用于采用非平衡电磁场的高频瞬变电磁法技术。

因此，瞬变电磁法在采空积水探测中得到了广泛的应用。

应用瞬变电磁法探测采空积水，其探测目标是采空区和采空区周边的断层、裂隙和孔隙等导电体，因此，需要分析采空区的地质情况和地下水分布情况。

在瞬变电磁法探测中，需要设置探测器和发射器，通过收集电磁数据，来分析煤矿采空区的地质结构和水文情况。

采用瞬变电磁法探测煤矿采空积水时，需要对探测区域进行分网，利用瞬变电磁法仪器对每一个网格进行探测，得到探测数据，然后通过数据处理和像面反演算法得出区域内水文结构的分布情况和地质构造的形态。

通过对得到的数据进行反演，可以获取探测区域的电阻率剖面图，用来研究采空区周围岩体的电阻率分布情况，从而判断采空区周围是否存在破碎带或水呈漏斗状的地质条件。

瞬变电磁法探测数据还可以用来分析采空区的水分布情况，并获取水位、水压力和水的流动速度等水文参数。

对于采空区的水分布情况，瞬变电磁法主要是通过测量电阻率来分析不同深度和不同位置处的地下水的存在情况和水的运移规律。

通过反演得到的数据进行分析，可以获得采空区水文结构和水文特征参数，如水位、地下水流的分布特征、水文缓冲区等重要信息，为煤矿采空区的管理和安全生产提供了有力的技术支持。

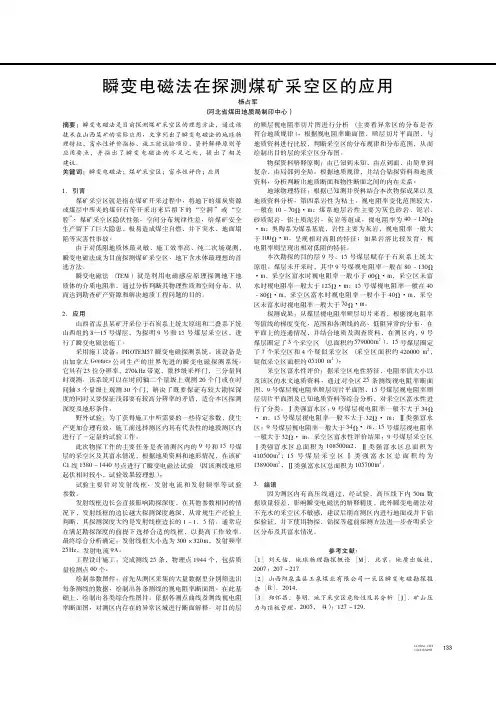

瞬变电磁法在探测煤矿采空区的应用杨占军（河北省煤田地质局制印中心）摘要：瞬变电磁法是目前探测煤矿采空区的理想方法，通过该技术在山西某矿的实际应用，文章列出了瞬变电磁法的地球物理特征、富水性评价指标、施工前试验项目、资料解释原则等应用要点，并指出了瞬变电磁法的不足之处，提出了相关建议。

关键词：瞬变电磁法；煤矿采空区；富水性评价；应用1．引言煤矿采空区就是指在煤矿开采过程中，将地下的煤炭资源或煤层中所夹的煤矸石等开采出来后留下的“空洞”或“空腔”。

煤矿采空区隐伏性强、空间分布规律性差，给煤矿安全生产留下了巨大隐患，极易造成煤尘自燃、井下突水、地面塌陷等灾害性事故。

由于对低阻地质体最灵敏、施工效率高、纯二次场观测，瞬变电磁法成为目前探测煤矿采空区、地下含水体最理想的首选方法。

瞬变电磁法（TEM）就是利用电磁感应原理探测地下地质体的介质电阻率，通过分析判断其物理性质和空间分布，从而达到勘查矿产资源和解决地质工程问题的目的。

2．应用山西省盂县某矿开采位于石炭系上统太原组和二叠系下统山西组的8—15号煤层，为探明9号和15号煤层采空区，进行了瞬变电磁法施工。

采用施工设备：PＲOTEM57瞬变电磁探测系统。

该设备是由加拿大Geonics公司生产的世界先进的瞬变电磁探测系统。

它具有23位分辨率，270kHz带宽，微秒级采样门，三分量同时观测。

该系统可以在时间轴二个量级上观测20个门或在时间轴3个量级上观测30个门，解决了既要保证有较大勘探深度的同时又要保证浅部要有较高分辨率的矛盾，适合本区探测深度及地形条件。

野外试验：为了获得施工中所需要的一些待定参数，使生产更加合理有效，施工前选择测区内具有代表性的地段测区内进行了一定量的试验工作。

此次物探工作的主要任务是查清测区内的9号和15号煤层的采空区及其富水情况，根据地质资料和地形情况，在该矿C1线1380 1440号点进行了瞬变电磁法试验（因该测线地形起伏相对较小，试验效果较理想）。

瞬变电磁法在煤矿采空积水探测中的应用瞬变电磁法是一种地球物理勘探方法，它利用瞬时变化的电磁场来探测地下介质的电性和导电性变化，从而实现对地下水、矿藏、岩土等目标的探测。

在煤矿采空区积水探测中，瞬变电磁法具有以下几个突出的优势：瞬变电磁法可以快速、大面积地进行探测。

瞬变电磁法是一种主动勘探方法，通过在地面上设置发射线圈和接收线圈，产生和接收地下的电磁信号，从而实现对地下介质的探测。

相比传统的地球物理勘探方法，瞬变电磁法具有勘探速度快、勘探面积大的优势，可以在较短的时间内对较大范围的煤矿采空区进行全面探测。

瞬变电磁法具有较高的探测精度和分辨率。

瞬变电磁法通过对地下电导率的高精度探测，可以准确地识别出地下水、煤层、裂隙等目标，并且可以实现对不同目标的高分辨率区分，从而提高了探测的精度和可靠性。

这对于煤矿采空区积水探测来说，尤为重要，因为积水通常会与煤层和裂隙等目标具有不同的电性特征，瞬变电磁法能够准确地识别出积水的位置和分布。

瞬变电磁法适用性广泛，能够灵活应用于不同地质环境下的煤矿采空区积水探测。

瞬变电磁法不受地质构造和地下介质的限制，既可以在连续性好的煤层中进行探测，也可以在断层、裂隙等复杂地质构造下进行探测。

这使得瞬变电磁法具有较广泛的适用性，能够在不同地质条件下快速、准确地探测煤矿采空区积水，为煤矿生产提供了有力的技术支持。

瞬变电磁法具有较强的实时性和动态监测能力。

瞬变电磁法可以通过实时采集地下电磁信号，并且可以随时对采集的数据进行实时处理和分析，从而及时发现采空区积水的位置和分布，并且可以实现对采空区积水的动态监测。

这使得瞬变电磁法不仅可以对已知的采空区进行定期检测，还可以随时对新发现的采空区进行即时探测，保障了煤矿生产的安全和稳定。
