成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装Ⅲ

成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜
安装分项工程检验批质量验收记录
序号
GB50303—2002的规定
施工单位
检查评定记录
监理(建设)
单位验收记录
主
控
项
目
1
柜、屏、台、箱、盘的金属框架及基础型钢必须接地（PE）或接零（PEN）可靠；装有电器的可开启门，门和框架的接地端子间应同裸编织铜线连接，且有标识。
5
低压成套配电柜交接试验必须符合下列规定：
1、每路配电开关及保护装置的规格、型号，应符合设计要求；
2、相间和相对地间的绝缘电阻值应大于0.5M；
3、电气装置的交流工频耐压试验压力为1KV，当绝缘电阻值大于10M时，可采用2500V兆欧表摇测替代，试验持续时间1min，无击穿闪络现象。
1按图纸定做
2经测试绝缘电阻均大于0.5M
手柄开关灵活触头接触紧密
4
高压成套配电柜必须按规范GB50150规范的规定交接试验合格，且应符合下列规定：
1、继电保护元器件、逻辑元件，变送器和控制用计算机等单体校验合格，整组试验动作正确，整定参数符合设计要求；
2、凡经法定程序批准，进入市场投入使用的新高压电气设备和继电保护装置，按产品技术文件要求交接试验。
1、每路配电开关及保护装置的规格、型号，应符合设计要求；
2、相间和相对地间的绝缘电阻值应大于0.5M；
3、电气装置的交流工频耐压试验压力为1KV，当绝缘电阻值大于10M时，可采用2500V兆欧表摇测替代，试验持续时间1min，无击穿闪络现象。
6
屏、台、箱、盘间线路的线间和线对地间绝缘电阻值，馈电线路必须大于0.5M；二次回路必须大于1M。
6
屏、台、箱、盘间线路的线间和线对地间绝缘电阻值，馈电线路必须大于0.5M；二次回路必须大于1M。

xx建筑工程建筑电气工程施工作业指导书成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装牵头单位：xx建筑分公司参编单位：xx**公司xx**分公司目录4 电气照明工程 (1)4.1 成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装14.1.1 适用范围 (1)4.1.2 施工准备 (1)4.1.3 技术要求 (1)4.1.4 安装程序与工艺流程 (2)4.1.5 工艺要求和施工方法 (3)4.1.6 质量控制及检验 (5)4.1.7 安全、职业健康和绿色施工要求 (5)4 电气照明工程4.1 成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装4.1.1 适用范围适用于一般工业与民用建筑电气照明工程成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装的施工。

4.1.2施工准备（1）作业面要求1）建筑结构工程必须经过结构验收，墙面、地面、抹灰作业完成，符合设计要求和规范的规定；2）线管、线槽、电箱、电盒安装完毕符合设计要求，且完好无损无污染；3）设备基础和构架应达到允许设备安装的强度，焊接构件的质量应符合要求，基础槽钢应固定可靠；4）预埋件及预留孔的位置和尺寸，应符合设计要求，预埋件应牢固。

施工图纸及技术齐全；5）施工图纸技术齐全；6）环境湿度应达到设计要求或产品技术文件的规定。

（2）人员准备1）本作业施工人员需要有电气作业操作证，操作证项目和所操作的项目要一致，且在有效期内；2）施工操作人员应接受三级安全教育培训、技术交底、安全技术交底、应急演练等教育培训，考核合格后才能上岗；在施工作业前应认真学习施工组织设计和施工方案，熟悉施工图纸和规范标准，消除有关技术问题；3）施工人员必须按要求佩戴安全防护用品。

（3）机械设备要求1）主要施工机械：电焊机、电动锤、钢卷尺、水平尺、万用表、母线煨弯器、力矩扳手、钢锯等；2）主要检测机具：万用表、兆欧表、卷尺等。

（4）材料要求设备及器材到达现场后，应作下列验收检查:1)包装完整，密封件密封应良好。

控制柜就位
将控制柜放置在基础型钢上，调整控制柜的位置 和水平度，确保其与基础型钢紧密接触。
控制柜固定
采用螺栓将控制柜与基础型钢固定牢固，防止控 制柜在运行过程中发生位移或倾斜。
电缆敷设与接线
电缆检查
检查电缆的规格、型号、长度等是否符合设计要求，以及电缆的 外观是否完好无损。
电缆敷设
按照设计图纸要求，将电缆敷设在控制柜内，确保电缆排列整齐 、美观。
基础型钢接地
基础型钢安装完毕后，应将接地线与基础型钢的两端焊牢， 焊接面为扁钢宽度的二倍，然后与柜接地排可靠连接。
配电箱(盘)就位与固定
配电箱(盘)就位
按施工图的布置，将配电柜按照顺序逐一就位在基础型钢上。单独柜(盘)只找 柜面和侧面的垂直度。
配电箱(盘)固定
按柜底固定螺孔尺寸在基础型钢架上定位钻孔，无特殊要求时，低压柜钻 Φ12.2mm孔，高压柜钻Φ16.2mm孔，分别用M12、M16镀锌螺丝固定。
母线连接与电缆敷设
母线连接
按照设计要求，选择合适的母线 规格和连接方式，将母线与配电 柜的接线端子进行可靠连接，注 意母线的排列顺序和相序标识。
电缆敷设
根据电缆清册和施工图纸，将电 缆敷设到指定位置，并进行固定
和保护，确保电缆不受损伤。
电缆头制作与接线
按照电缆头制作工艺要求，制作 电缆头并进行接线，注意接线端
子的规格和接线方式的选择。
二次回路接线与调试
二次回路接线
根据二次接线图和端子排图，将二次回路中的控制线、信号线等 按照要求接入相应的端子排中。
调试与试验
在二次回路接线完成后，进行调试和试验，包括控制回路的动作试 验、信号回路的指示试验等，确保二次回路正常工作。
标识与记录

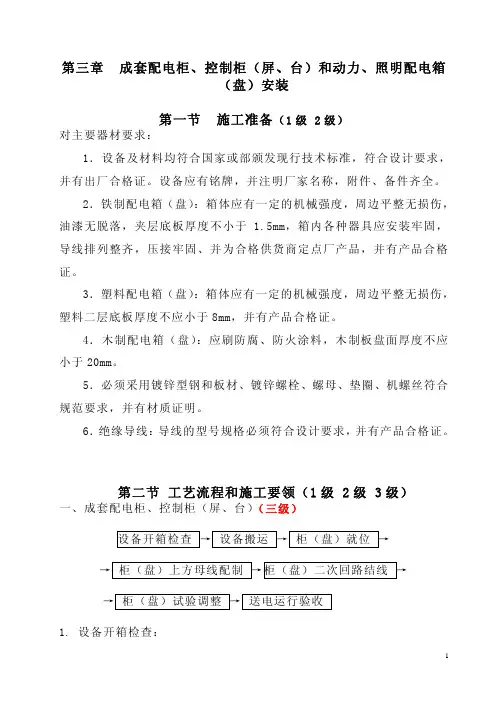

第三章 成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装第一节 施工准备（1级 2级）对主要器材要求：1．设备及材料均符合国家或部颁发现行技术标准，符合设计要求，并有出厂合格证。

设备应有铭牌，并注明厂家名称，附件、备件齐全。

2．铁制配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，夹层底板厚度不小于 1.5mm，箱内各种器具应安装牢固，导线排列整齐，压接牢固、并为合格供货商定点厂产品，并有产品合格证。

3．塑料配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，塑料二层底板厚度不应小于8mm，并有产品合格证。

4．木制配电箱（盘）：应刷防腐、防火涂料，木制板盘面厚度不应小于20mm。

5．必须采用镀锌型钢和板材、镀锌螺栓、螺母、垫圈、机螺丝符合规范要求，并有材质证明。

6．绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。

第二节 工艺流程和施工要领（1级 2级 3级）一、成套配电柜、控制柜（屏、台）（三级）设备开箱检查 → 设备搬运 → 柜（盘）就位 → → 柜（盘）上方母线配制 →柜（盘）二次回路结线 →→ 柜（盘）试验调整 → 送电运行验收1. 设备开箱检查：1.1 按照设备清单、施工图纸及设备技术资料，核对设备本体及附件、备件的规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术资料、说明书齐全。

1.2 柜(盘)本体外观检查应无损伤及变形，油漆完整无损。

1.3 柜(盘)内部检查：电器装置及元件、绝缘瓷件齐全、无损伤、裂纹等缺陷。

2. 设备搬运2.1 设备运输：由起重工作业，电工配合。

根据设备重量、距离长短可采用汽车、汽车吊配合运输、人力推车运输或卷扬机滚杠运输。

2.2 设备运输、吊装时注意事项：2.2.1 道路要事先清理，保证平整畅通。

2.2.2 设备吊点：柜(盘)顶部有吊环者，吊索应穿在吊环内，无吊环者吊索应挂在四角主要承力结构处，不得将吊索吊在设备部件上。
