鞍山钢铁集团公司企业标准Q/ASB 1-2005代替Q/ASB 1-2004热轧中厚钢板尺寸、外形、重量及允许偏差2005-06-15发布 2005-07-01实施鞍山钢铁集团公司 发布前 言为满足鞍钢中、厚钢板的生产和国内外用户需求，参照GB/T 709—1988、JIS G 3193—1990、ASTM A6/A6M—2001和BS EN 10029：1991的规定和生产厂的生产实际，对Q/ASB 1-2004《热轧中、厚板尺寸、外形重量及允许偏差》进行修订。
本标准代替Q/ASB 1-2004《热轧中、厚板尺寸、外形重量及允许偏差》。
本标准与Q/ASB 1-2004相比，主要变化如下：——加严了部分规格钢板的厚度公差；限定负偏差轧制钢板的负偏差由原0.3mm修改为0.25mm。
——加严了钢板的长度允许偏差和镰刀弯；——钢板的不平度采用相应欧洲标准指标。
本标准可作为中板厂和厚板厂按GB/T 709—1988标准交货的依据，也可作为按JIS G 3193—1990、ASTM A6/A6M—2001和BS EN10029：1991标准组织生产的依据。
本标准的附录A是规范性附录。
本标准由鞍山钢铁集团公司科技质量部提出。
本标准由鞍山钢铁集团公司科技质量部归口。
本标准起草单位：鞍钢集团公司科技质量部、鞍钢集团公司厚板厂。
本标准主要起草人：郑英杰、丛津功。
本标准水平等级记：Q/ASB 1-2005 Y。
热轧中厚钢板尺寸、外形、重量及允许偏差1 范围本标准规定了热轧中厚钢板的尺寸、外形、重量及允许偏差等。
本标准适用于鞍钢集团公司中板厂和厚板厂生产的热轧中厚板。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后的所有修改单（不包括勘误的内容）或修订版本均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。

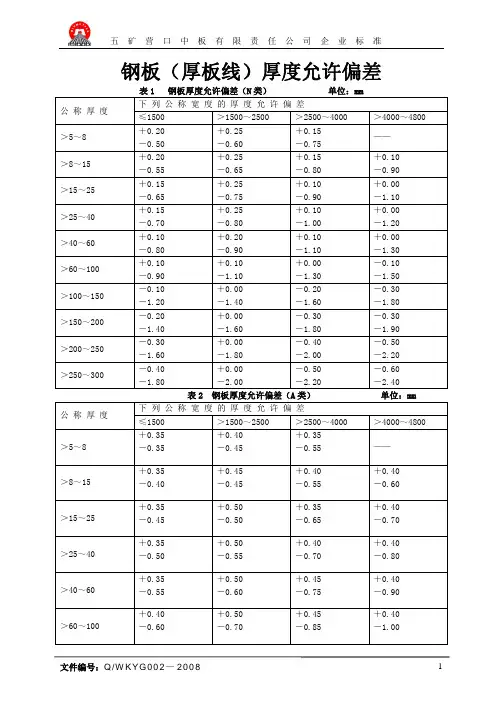

钢板（厚板线）厚度允许偏差表1 钢板厚度允许偏差（N类）单位：mm
表2 钢板厚度允许偏差（A类）单位：mm
表3 钢板厚度允许偏差（B 类） 单位：mm
表4 钢板厚度允许偏差（
C 类） 单位：mm
钢板宽度允许偏差
切边钢板的宽度允许偏差应符合表5的规定
不切边钢板的宽度允许偏差由供需双方协商。
钢板长度允许偏差
切边钢板的长度允许偏差应符合表6的规定
表6 切边钢板长度允许偏差 单位：mm
钢板不平度
钢板（对角线）镰刀弯及切斜
表8 切边钢板的对角线差值 单位：mm
宽厚板厂生产工艺室
2012-09-02。
中厚板厂钢板厚度测量过程计量要求导出记录一、测量过程的测量要求中厚板厂钢板厚度测量过程的技术要求，钢板厚度测量范围（9-80）mm，工艺允许误差±0.9mm二、测量过程的计量要求导出1．测量范围的确定根据中厚板厂钢板厚度测量过程的技术要求，钢板厚度测量范围（9-80）mm，则选用仪器的测量范围确定为(0-100) mm。
2.最大允许误差的确定根据中厚板厂钢板轧制温度测量过程的技术要求，其最大允许误差与工艺允许误差比值定为1/10（视情况在1/3～1/10范围内选择）：最大允许误差＝1029.0×＝0.18mm3. 测量不确定度的确定以公式Cp=T/6δ，设Cp标准能力为1.1，T为允许误差的变化范围，则标准偏差δ= 0.18/（6×1.1）=0.03mm。
三、选配测量设备的计量要求1、测量设备的测量范围:（0-100) mm2、最大允许误差:±0.18mm实际选配的板厚千分尺测量范围为(0-100) mm，包括：(0-25) mm、(25-50) mm、 (50-75) mm、(75-100) mm，最大允许误差为±0.008mm。
中厚板厂钢板厚度测量过程不确定度评定1概述1.1测量方法：1.1.1 MBZYHBC /CL01 《钢板厚度检测控制办法》1.1.2 BHBC/7/SJ03 《生产过程控制管理办法》1.2环境条件：常温测量使用的测量设备：(0-25)mm板厚千分尺为例，分度值为0.01mm，其最大允许误差±0.008mm 被测对象：钢板厚度，根据工艺要求，(9-80)mm的钢板，其厚度最大允许误差为±0.18mm1.5 测量方法：用板厚千分尺直接测量钢板厚度。
建立数学模型D=d (1) 式中：D——板厚千分尺测得的钢板厚度值d——钢板厚度3．不确定度评定分析测量方法可知，对厚度D的测量不确定度影响显著因素主要有：（1）板厚千分尺测量重复性引起的不确定度u1;（2）板厚千分尺测量误差引入的不确定度u2;（3）由人员读数误差引入的不确定度u3。

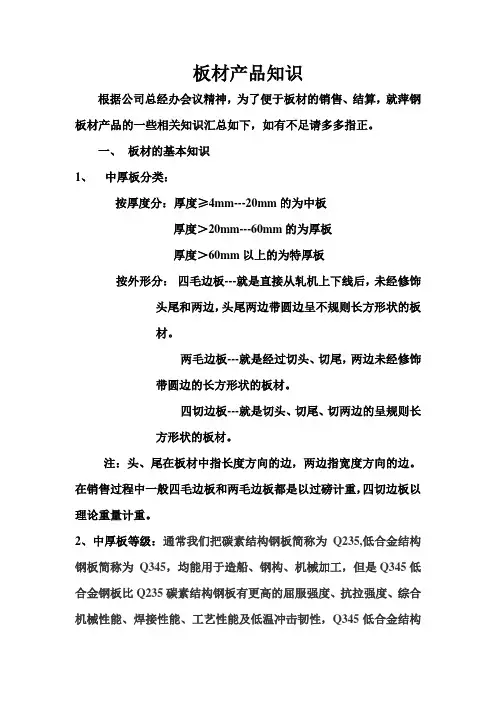

板材产品知识根据公司总经办会议精神，为了便于板材的销售、结算，就萍钢板材产品的一些相关知识汇总如下，如有不足请多多指正。
一、板材的基本知识1、中厚板分类：按厚度分：厚度≥4mm---20mm的为中板厚度＞20mm---60mm的为厚板厚度＞60mm以上的为特厚板按外形分：四毛边板---就是直接从轧机上下线后，未经修饰头尾和两边，头尾两边带圆边呈不规则长方形状的板材。
两毛边板---就是经过切头、切尾，两边未经修饰带圆边的长方形状的板材。
四切边板---就是切头、切尾、切两边的呈规则长方形状的板材。
注：头、尾在板材中指长度方向的边，两边指宽度方向的边。
在销售过程中一般四毛边板和两毛边板都是以过磅计重，四切边板以理论重量计重。
2、中厚板等级：通常我们把碳素结构钢板简称为Q235,低合金结构钢板简称为Q345，均能用于造船、钢构、机械加工，但是Q345低合金钢板比Q235碳素结构钢板有更高的屈服强度、抗拉强度、综合机械性能、焊接性能、工艺性能及低温冲击韧性，Q345低合金结构钢板主要用于造船和钢构，用量一般小于Q235碳素结构钢板。
其中Q代表（屈服强度），235/345代表屈服强度的数值为235/345 MPa（实验板厚为16mm），Q235分A、B、C、D等级，Q345分为A、B、C、D、E等级，化学成分与力学性能均需保证，而分等级依据是冲击试验，A不作冲击试验，B须作室温（20°C）冲击试验，C 作0°C冲击试验，D 作-20°C冲击试验,E作-40°C冲击试验，B/C/D的冲击吸收功都为27。
注：冲击吸收功是指规定形状和尺寸的试样在冲击试验力一次作用下折断时所吸收的功。
3板材执行标准碳素结构钢和低合金结构钢的执行标准为GB/T3274—2007,涵盖以下标准成份性能标准Q235 GB/T700--2006牌号等级脱氧方法化学成分(质量分数）（%），≤C Si Mn P SQ235 AF、Z0.220.35 1.40.0450.05B 0.2 0.045C Z0.170.04 0.04D TZ 0.035 0.035 注：F:沸腾钢，Z：镇静钢，TZ:特殊镇静钢Q345 GB/T1591--2008牌号等级化学成分，（%）C Si MnP S Nb V Ti Cr Ni Cu N Mo Ais≤≥Q345 A≤0.2≤0.5≤1.70.035 0.0350.07 0.15 0.2 0.3 0.5 0.3 0.012 0.1-B 0.035 0.035C 0.03 0.03 0.015D ≤0.18 0.03 0.025E 0.025 0.02外形尺寸标准GB/T709—2006钢板厚度允许偏差（N类）公称厚度常用厚度宽度＞1.5~2.5公称厚度常用厚度宽度＞1.5~2.5 允许偏差最低厚度允许偏差最低厚度3~5 3±0.552.45＞25~4026±0.825.24 3.45 30 29.25 4.45 40 39.2＞5~8 6±0.65.4 ＞40~6042±0.941.1 8 7.4 60 59.1长度允许偏差10----15米，+75毫米长度允许偏差15----20米，+100毫米外形尺寸要求常见宽度的厚度允许偏差（mm) 常见厚度（mm)1500mm~2500mm 2500mm~4000 ＞15mm-25mm ±0.75 ±0.9＞25mm-40mm ±0.8 ±1.00＞40mm-60mm ±0.9 ±1.10切边单轧钢板的宽度允许偏差厚度（mm) 宽度允许偏差3mm--16mm ＞1500mm 15＞16mm≤2000mm 20 ＞2000mm-3000mm 25 ＞3000mm 30不切边单轧钢板的宽度允许偏差允许双方协商公称宽度允许偏差≤1500mm 20＞1500mm 25外观缺陷包含：不平度、镰刀弯、斜切、塔形、气泡、裂纹、夹渣、结疤、波浪纹。
