压缩空气精密过滤器规格型号完整版

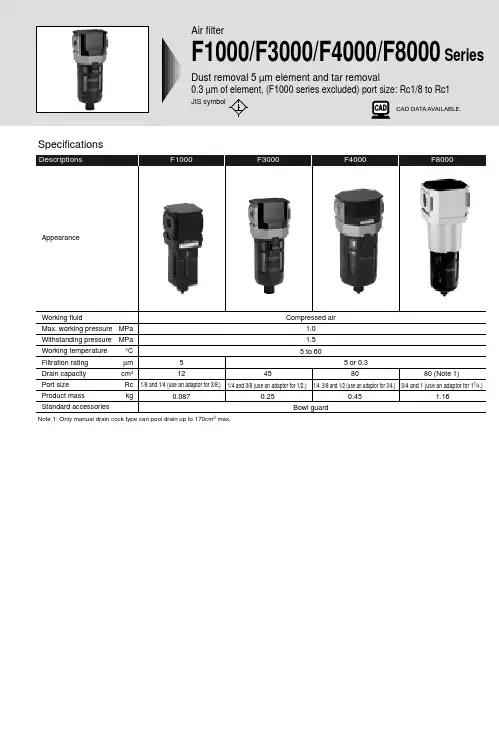

SpecificationsAir FilterFlow characteristics• F1000-6• F1000-8• F3000-8• F3000-10• F4000-8• F4000-10• F4000-15• F8000-20• F8000-25F3000•F4000-*-Y (0.3 m elements)F8000F8000-*-YPlease consult with CKD for large volume type.F4000-*-YF3000-*-Y0.5MPa 0.7MPa0.3MPa P r e s s u r e d r o p (M P a)0.5MPa 0.1MPaP r e s s u r e d r o p (M P a)0.3MPa0.5MPaP r e s s u r e d r o p (M P a)0.3MPa 0.5MPaP r e s s u r e d r o p (M P a)0.5MPa 0.7MPaP r e s s u r e d r o p (M P a )0.5MPa0.3MPaP r e s s u r e d r o p (M P a)0.5MPa0.3MPaP r e s s u r e d r o p (M P a )0.060.3MPa0.5MPaP r e s s u r e d r o p (M P a)0.060.3MPa P r e s s u r e d r o p (M P a )A i r f l o w r a t e (m 3/m i n (A N R ) )2(Max. flow rate)Air Filter SeriesHow to orderNote 1:Select options per drainage, bowl material, element and differential pressure detection sections.When selecting multiple options, write them from the top.Note 2:Min. operating pressure of automatic drain is 0.1MPa for option symbol "F".Purge air with initially generated drain until pressure rising to0.1 MPa.Note 3:Min. operating pressure of automatic drain is 0.15MPa for option symbol "F1".Note 4:A piping adaptor set A*00-** (refer to page 586) is attached.Note 5:Refer to " auxiliary components " (Page 557 to) forattachments.Also, a piping adapter set and a C type bracket can not beused together.Air FilterINote 2: An element assembly is provided for an element of F1000.Note 3: Refer to Page 318 for repair kits.Air Filter Series• F3000(File name: Page 363 or Ending 15)•Types with manual cock and automatic drainare same dimensions for a plastic bowl.Note: C type bracket and piping adapter set can not be used together.C type bracketC type bracketAir FilterDimensionare same dimensions for a plastic bowl.Note: C type bracket and piping adapter set can not be used together.Air Filter SeriesOptional parts drawing Repair kits(Set of louver, baffle, element and bowl O ring)Note 1:Baffle and element assembly is provided for F1000, so a set of element assembly and bowl O ring is provided.Note 2:A set of baffle, element and bowl O ring is provided for F8000.*NO type automatic drain is not selected for oil mist filters; M3000, M4000 and M8000. *Large automatic drain can not be installed to M8000.Air Filter Optional parts drawing。

精密过滤器产品参数
精密过滤器是过滤杂质和微粒的专用过滤器，包含多种不同材质、结构等类型的产品。

以下是一些常见的精密过滤器产品参数。

1. 过滤精度：精密过滤器的过滤精度通常以绝对颗粒大小表示，例如0.1、0.2或
0.5微米等。

这意味着它们可以捕捉到这个尺寸或更小的粒子。

2. 滤芯材质：滤芯材质影响着过滤器的耐腐蚀性、温度范围、性能和使用寿命等因素。

常见的滤芯材质包括聚丙烯、聚酯、聚四氟乙烯、陶瓷、不锈钢等。

3. 过滤器尺寸：不同的过滤器尺寸适用于不同的应用场景。

过滤器可以有不同的长度、直径、内径和外径等尺寸。

4. 最大流量：精密过滤器能够处理的最大的流量可以达到几百升每分钟甚至更高，
它与过滤器尺寸、材质和过滤精度等相关。

5. 最大压力：过滤器能够承受的最大压力取决于材料和结构等因素。

通常，精密过
滤器的最大压力范围在1至10巴之间。

6. 操作温度：精密过滤器的操作温度取决于滤芯材质和使用环境等因素。

某些滤芯
材质对高温或低温有一定的限制，过滤器必须在合适的温度范围内操作。

7. 应用领域：不同类型的精密过滤器广泛应用于食品、医药、电子、半导体、化工、环保等不同领域的过滤处理中。

具体应用领域，选择的过滤器型号和参数不同。

8. 过滤器类型：根据应用要求，精密过滤器被分为多种类型，例如深度过滤、表面
过滤、颗粒过滤、膜过滤等等。

不同类型的过滤器都具有不同的特点和适用范围。

9. 使用寿命：精密过滤器的使用寿命取决于多种因素，包括过滤器压力、流量、使
用环境、操作温度等，通常根据使用寿命长短来选择过滤器型号。

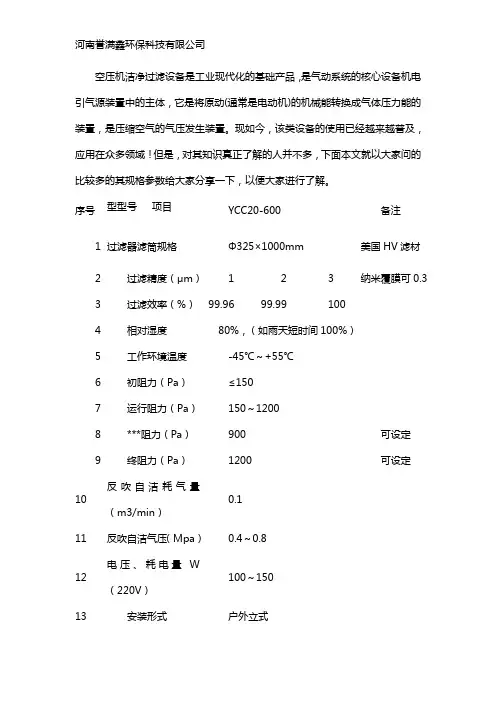

空压机洁净过滤设备是工业现代化的基础产品，是气动系统的核心设备机电引气源装置中的主体，它是将原动(通常是电动机)的机械能转换成气体压力能的装置，是压缩空气的气压发生装置。

现如今，该类设备的使用已经越来越普及，应用在众多领域！但是，对其知识真正了解的人并不多，下面本文就以大家问的比较多的其规格参数给大家分享一下，以便大家进行了解。

序号型型号项目YCC20-600 备注
1 过滤器滤筒规格Φ325×1000mm 美国HV滤材
2 过滤精度（μm） 1 2
3 纳米覆膜可0.3
3 过滤效率（%）99.96 99.99 100
4 相对湿度80%，（如雨天短时间100%）
5 工作环境温度-45℃～+55℃
6 初阻力（Pa）≤150
7 运行阻力（Pa）150～1200
8 ***阻力（Pa）900 可设定
9 终阻力（Pa）1200 可设定
10 反吹自洁耗气量
（m3/min）
0.1
11 反吹自洁气压（Mpa）0.4～0.8
12 电压、耗电量W
（220V）
100～150
13 安装形式户外立式
14 抗震烈度设防7度
15 装置安全真空度-3000pa
16 自洁方式程序/差压/手动
17 空气过滤量40-1200m3/min
18 空压机流量20-600m3/min 其它规格可定制
河南誉满鑫环保科技有限公司的废气处理设备就比较的不错。

品牌创始人从事环境污染改善十余年，已经得到业界好评，经过多年对环境污染改善研究，拥有核心专利技术，目前已服务于河南、安徽、江苏、浙江、山东、河北、山西等数百家大中型企业。

空压机精密过滤器说明书目录1．概述2．过滤器的作用3．过滤器的结构4．过滤器的工作示意图5．过滤器的安装6．过滤器的操作步骤7．日常管理及注意事项8．常见问题及处理方法1．概述过滤器是工业空气处理过程中主要的净化设备之一。

空气压缩系统中的空气通常来至普通空气，经过空压机压缩后除含有一定数量的水分外还含有其他细小颗粒、悬浮物，油份等残留杂质。

这些杂质的存在会对相关设备及产品产生危害。

2．过滤器的作用当压缩空气通过过滤器时，由于过滤器中的过滤介质（碳素纤维、活性碳等）的接触絮凝作用、吸附和截留作用使得杂质被吸附、截留。

通过过滤器的过滤，可进一步降低空气的浊度等。

3．过滤器的结构3.1过滤器的分类过滤器直径可从Ф300mm—Ф3000mm，依据直径大小可分为大型过滤器和小型过滤器。

一般直径小于1000mm的称为小型过滤器，直径大于1000mm的称为大型过滤器。

3.2过滤器的结构3.2.1壳体过滤器的壳体有钢衬胶，或不锈钢，或玻璃钢或塑料等。

3.2.2滤料根据要求的不同和使用范围的不同，过滤器的滤料有石碳素纤维、活性碳等。

3.2.3操作系统有管道、阀门、自动排水器等。

4．过滤器的工作示意图表1压缩空气不纯物用途过滤器（尘埃）水份油份脱臭① 3um - - - 建筑清洁用土木机械金属制品制钢压力成型路面工程② 3um - 99.9% - 气力工具一般工厂控制阀涂装③ 0.01um 压力露点 0.1ppm - 仪器静电涂装精密工业精密零件干燥电子工业④ 0.01um 2℃ 0.1ppm 99.5% 食品工业、输出医药工业搅拌、干燥包装呼吸用⑤ 0.01um 压力露点2℃ 0.1ppm 99.5% 超干燥呼吸用电脑室高压电绝缘集中管理计装用粉体储藏、输送化学分析装置4.1级别4.1.1过滤器级别选用参见上图。

表2 过滤器级别等级过滤精度残油量P 3μ≤3 PPMU 1μ≤0.5 PPMH 0．01μ≤0.01 PPMC 活性碳吸著式4.1.2过滤器的配套一般人可能只根据所需要的空气质量选择相应处理精度的过滤器，而不考虑过滤器的配套使用。

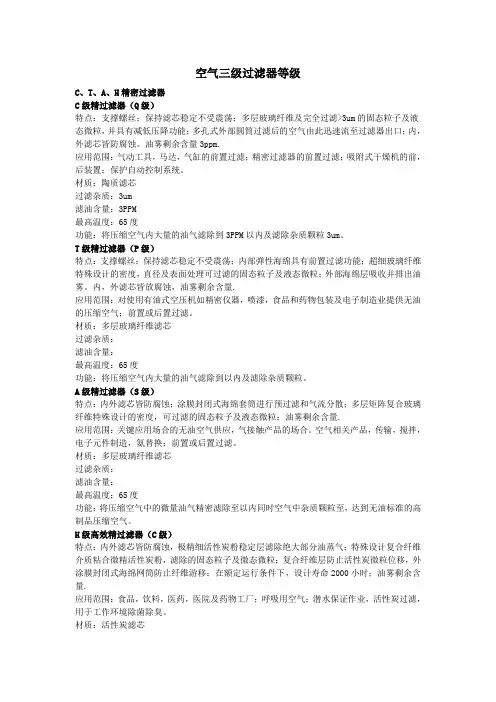

空气三级过滤器等级C、T、A、H精密过滤器C级精过滤器（Q级）特点：支撑螺丝；保持滤芯稳定不受震荡；多层玻璃纤维及完全过滤>3um的固态粒子及液态微粒，并具有减低压降功能；多孔式外部圆筒过滤后的空气由此迅速流至过滤器出口；内，外滤芯皆防腐蚀。

油雾剩余含量3ppm.应用范围：气动工具，马达，气缸的前置过滤；精密过滤器的前置过滤；吸附式干燥机的前，后装置；保护自动控制系统。

材质：陶质滤芯过滤杂质：3um滤油含量：3PPM最高温度：65度功能：将压缩空气内大量的油气滤除到3PPM以内及滤除杂质颗粒3um。

T级精过滤器（P级）特点：支撑螺丝；保持滤芯稳定不受震荡；内部弹性海绵具有前置过滤功能；超细玻璃纤维特殊设计的密度，直径及表面处理可过滤的固态粒子及液态微粒；外部海绵层吸收并排出油雾。

内，外滤芯皆放腐蚀，油雾剩余含量.应用范围：对使用有油式空压机如精密仪器，喷漆，食品和药物包装及电子制造业提供无油的压缩空气；前置或后置过滤。

材质：多层玻璃纤维滤芯过滤杂质：滤油含量：最高温度：65度功能：将压缩空气内大量的油气滤除到以内及滤除杂质颗粒。

A级精过滤器（S级）特点：内外滤芯皆防腐蚀；涂膜封闭式海绵套筒进行预过滤和气流分散；多层矩阵复合玻璃纤维特殊设计的密度，可过滤的固态粒子及液态微粒；油雾剩余含量.应用范围：关键应用场合的无油空气供应，气接触产品的场合。

空气相关产品，传输，搅拌，电子元件制造，氨替换；前置或后置过滤。

材质：多层玻璃纤维滤芯过滤杂质：滤油含量：最高温度：65度功能：将压缩空气中的微量油气精密滤除至以内同时空气中杂质颗粒至，达到无油标准的高制品压缩空气。

H级高效精过滤器（C级）特点：内外滤芯皆防腐蚀，极精细活性炭粉稳定层滤除绝大部分油蒸气；特殊设计复合纤维介质粘合微精活性炭粉，滤除的固态粒子及微态微粒；复合纤维层防止活性炭微粒位移，外涂膜封闭式海绵网筒防止纤维游移；在额定运行条件下，设计寿命2000小时；油雾剩余含量.应用范围：食品，饮料，医药，医院及药物工厂；呼吸用空气；潜水保证作业，活性炭过滤，用于工作环境除菌除臭。

空气三级过滤器等级C、T、A、H精密过滤器C级精过滤器（Q级）特点：支撑螺丝；保持滤芯稳定不受震荡；多层玻璃纤维及完全过滤>3um的固态粒子及液态微粒，并具有减低压降功能；多孔式外部圆筒过滤后的空气由此迅速流至过滤器出口；内，外滤芯皆防腐蚀。

油雾剩余含量3ppm.应用范围：气动工具，马达，气缸的前置过滤；精密过滤器的前置过滤；吸附式干燥机的前，后装置；保护自动控制系统。

材质：陶质滤芯过滤杂质：3um滤油含量：3PPM最高温度：65度功能：将压缩空气内大量的油气滤除到3PPM以内及滤除杂质颗粒3um。

T级精过滤器（P级）特点：支撑螺丝；保持滤芯稳定不受震荡；内部弹性海绵具有前置过滤功能；超细玻璃纤维特殊设计的密度，直径及表面处理可过滤0.5um的固态粒子及液态微粒；外部海绵层吸收并排出油雾。

内，外滤芯皆放腐蚀，油雾剩余含量0.05ppm.应用范围：对使用有油式空压机如精密仪器，喷漆，食品和药物包装及电子制造业提供无油的压缩空气；前置或后置过滤。

材质：多层玻璃纤维滤芯过滤杂质：0.5um滤油含量：0.5PPM最高温度：65度功能：将压缩空气内大量的油气滤除到0.5PPM以内及滤除杂质颗粒0.5um。

A级精过滤器（S级）特点：内外滤芯皆防腐蚀；涂膜封闭式海绵套筒进行预过滤和气流分散；多层矩阵复合玻璃纤维特殊设计的密度，可过滤0.01um的固态粒子及液态微粒；油雾剩余含量0.003ppm.应用范围：关键应用场合的无油空气供应，气接触产品的场合。

空气相关产品，传输，搅拌，电子元件制造，氨替换；前置或后置过滤。

材质：多层玻璃纤维滤芯过滤杂质：0.01um滤油含量：0.01PPM最高温度：65度功能：将压缩空气中的微量油气精密滤除至0.01PPM以内同时空气中杂质颗粒至0.01micro n，达到无油标准的高制品压缩空气。

H级高效精过滤器（C级）特点：内外滤芯皆防腐蚀，极精细活性炭粉稳定层滤除绝大部分油蒸气；特殊设计复合纤维介质粘合微精活性炭粉，滤除0.01um的固态粒子及微态微粒；复合纤维层防止活性炭微粒位移，外涂膜封闭式海绵网筒防止纤维游移；在额定运行条件下，设计寿命2000小时；油雾剩余含量0.003ppm.应用范围：食品，饮料，医药，医院及药物工厂；呼吸用空气；潜水保证作业，活性炭过滤，用于工作环境除菌除臭。

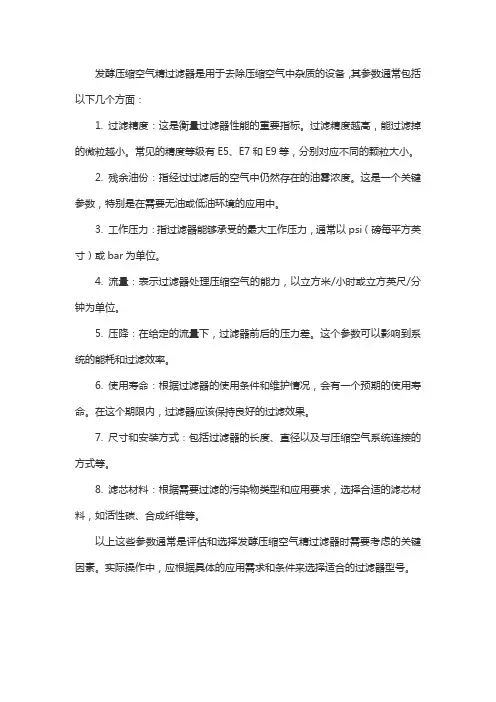

发酵压缩空气精过滤器是用于去除压缩空气中杂质的设备，其参数通常包括以下几个方面：
1. 过滤精度：这是衡量过滤器性能的重要指标。

过滤精度越高，能过滤掉的微粒越小。

常见的精度等级有E5、E7和E9等，分别对应不同的颗粒大小。

2. 残余油份：指经过过滤后的空气中仍然存在的油雾浓度。

这是一个关键参数，特别是在需要无油或低油环境的应用中。

3. 工作压力：指过滤器能够承受的最大工作压力，通常以psi（磅每平方英寸）或bar为单位。

4. 流量：表示过滤器处理压缩空气的能力，以立方米/小时或立方英尺/分钟为单位。

5. 压降：在给定的流量下，过滤器前后的压力差。

这个参数可以影响到系统的能耗和过滤效率。

6. 使用寿命：根据过滤器的使用条件和维护情况，会有一个预期的使用寿命。

在这个期限内，过滤器应该保持良好的过滤效果。

7. 尺寸和安装方式：包括过滤器的长度、直径以及与压缩空气系统连接的方式等。

8. 滤芯材料：根据需要过滤的污染物类型和应用要求，选择合适的滤芯材料，如活性碳、合成纤维等。

以上这些参数通常是评估和选择发酵压缩空气精过滤器时需要考虑的关键因素。

实际操作中，应根据具体的应用需求和条件来选择适合的过滤器型号。

压缩空气滤芯的标准主要包括以下几个方面：
1. 过滤精度：压缩空气滤芯的过滤精度应该符合国标GB/T1235-2000及ISO12500标准，即在一定压差
下，能够过滤掉规定尺寸以上的颗粒，保证滤芯的过滤效果。

常见的过滤精度有5μm、1μm、
0.01μm等规格。

2. 过滤效率：压缩空气滤芯的过滤效率应该高，能够有效地去除压缩空气中的尘埃、油雾、水滴等杂
质，保证压缩空气的清洁度和质量。

3. 耐压性能：压缩空气滤芯应该具有较好的耐压性能，能够承受较高的压缩空气压力，保证滤芯的稳定
性和使用寿命。

4. 过滤面积：压缩空气滤芯的过滤面积应该足够大，能够满足压缩空气的处理需求，保证过滤效果和效
率。

5. 材质和结构：压缩空气滤芯的材质和结构应该符合相关标准和规范，能够保证滤芯的稳定性和可靠
性。

总之，压缩空气滤芯的标准应该综合考虑过滤精度、过滤效率、耐压性能、过滤面积和材质结构等方面，以保证压缩空气的质量和稳定性。

压缩空气精密过滤器Compressed air Fine filter使用说明书USER MANUAL中国杭州山立净化设备有限公司SHANLI PURIFY EQUIPMENT CO., LTDHANGZHOU, CHINA一、产品简介：1、产品概述大气环境下的自由空气经空压机压缩后，其中的水汽、尘埃、油雾等有害物质随同压缩空气一起被送入气动装置和仪表，毋用多久这种高温高湿高压的气流将对昂贵的气动装置、仪表及管道造成严惩的锈蚀和污染，除影响产品品质外，往往还会因仪表及装置失准而造成设备人身事故。

另外，许多工业气源如化纤、印刷、喷涂、搅拌、气动输送等直接工序，本身就要求压缩空气纯净干燥，不允许含水、含油、含尘，所以对压缩空气进行进一步的净化处理使之达到生产要求已是必不可少的重要手段，采用压缩空气干燥机和与之配套的精密过滤器是满足这一要求的可靠保证。

2、结构原理精密过滤器主要由滤芯和滤壳两部分组成，由于滤壳结构不同分成法兰式和压盖式两种基本型式（图1、图2）。

上游压缩空气经进气口和滤芯5上端的通气孔进入滤芯，由于滤芯由多层不同作用的过滤材料构成，压缩空气通过拦截、惯性、重力、扩散及吸附等效应，使其中的水汽、尘埃、油雾及化学异味物质被阻隔截留，纯净的压缩空气通过滤芯5从滤壳压盖的出气通道进入下游，源源不断供应气动装置使用，被截留的水分、油雾、尘埃等有害物质被收集在滤壳筒体6的底部，达到一定容量后由自动排水器自动打开阀门使之排出机外。

滤壳的进出气通道有隔板2和0型橡胶滤芯密封圈3隔开。

滤壳均按压力容器的有关技术标准进行设计和检测滤芯是一种由多层不同材料构成的管装零件，按不同的过滤功能分成C、T、A、H四种基本规格（见表一）二、配置安装为了使过滤装置达到预期的效果，除在产品品质上予以保证，正确的配置安装无疑是极端重要的。

1、过滤器的标准管线一套完整的压缩空气净化系统将由多台设备和相关过滤器组成，为了便于使用和维修，每只过滤器均应按图3所示的标准管线进行安装。

精密空气过滤器技术参数
精密空气过滤器（High-Efficiency Particulate Air Filter）
是一种高效过滤空气中微小颗粒的设备，广泛应用于医疗、电子、化工、食品等行业，能够有效净化空气，防止有害颗粒物进入室内。

精密空气过滤器的技术参数包括过滤效率、压降、适用环境等。

首先，过滤效率是评价精密空气过滤器效果的重要指标之一。

一
般来说，精密空气过滤器的过滤效率可以达到99.97%以上，可以有效
过滤室内空气中的细菌、尘螨、花粉等微小颗粒物，为用户创造清洁、健康的室内环境。

其次，压降是指空气通过过滤器时所产生的阻力。

压降越低，说
明过滤器的阻力越小，对空气流速的影响也越小。

一个好的精密空气
过滤器应该能够保持较低的压降，确保空气流通畅、稳定，为室内提
供良好的交换空气条件。

另外，精密空气过滤器的适用环境也是需要考虑的因素之一。

不
同的环境对过滤器的需求不同，例如在医疗行业，需要过滤效果更好、更高的洁净度，以保护医生和患者的健康；而在电子工厂，需求更多
的是过滤细小颗粒物，以避免对电子元件产生影响。

因此，在选择精
密空气过滤器时，要根据具体环境的需求来选择合适的过滤器规格和
型号。

综上所述，精密空气过滤器的技术参数对保证空气净化效果至关重要。

过滤效率、压降和适用环境等因素都需要在选择过滤器时综合考虑，以达到最佳的过滤效果。

只有选用合适的精密空气过滤器，并且合理使用和维护，才能有效清洁空气、保护人们健康。

因此，我们在购买精密空气过滤器时，要充分了解其技术参数，并根据实际需求做出明智的选择。

空气三级过滤器等级C、T、A、H精密过滤器C级精过滤器（Q级）特点：支撑螺丝；保持滤芯稳定不受震荡；多层玻璃纤维及完全过滤>3um的固态粒子及液态微粒，并具有减低压降功能；多孔式外部圆筒过滤后的空气由此迅速流至过滤器出口；内，外滤芯皆防腐蚀。

油雾剩余含量3ppm.应用范围：气动工具，马达，气缸的前置过滤；精密过滤器的前置过滤；吸附式干燥机的前，后装置；保护自动控制系统。

材质：陶质滤芯过滤杂质：3um滤油含量：3PPM最高温度：65度功能：将压缩空气内大量的油气滤除到3PPM以内及滤除杂质颗粒3um。

T级精过滤器（P级）特点：支撑螺丝；保持滤芯稳定不受震荡；内部弹性海绵具有前置过滤功能；超细玻璃纤维特殊设计的密度，直径及表面处理可过滤0.5um的固态粒子及液态微粒；外部海绵层吸收并排出油雾。

内，外滤芯皆放腐蚀，油雾剩余含量0.05ppm.应用范围：对使用有油式空压机如精密仪器，喷漆，食品和药物包装及电子制造业提供无油的压缩空气；前置或后置过滤。

材质：多层玻璃纤维滤芯过滤杂质：0.5um滤油含量：0.5PPM最高温度：65度功能：将压缩空气内大量的油气滤除到0.5PPM以内及滤除杂质颗粒0.5um。

A级精过滤器（S级）特点：内外滤芯皆防腐蚀；涂膜封闭式海绵套筒进行预过滤和气流分散；多层矩阵复合玻璃纤维特殊设计的密度，可过滤0.01um的固态粒子及液态微粒；油雾剩余含量0.003ppm.应用范围：关键应用场合的无油空气供应，气接触产品的场合。

空气相关产品，传输，搅拌，电子元件制造，氨替换；前置或后置过滤。

材质：多层玻璃纤维滤芯过滤杂质：0.01um滤油含量：0.01PPM最高温度：65度功能：将压缩空气中的微量油气精密滤除至0.01PPM以内同时空气中杂质颗粒至0.01micro n，达到无油标准的高制品压缩空气。

H级高效精过滤器（C级）特点：内外滤芯皆防腐蚀，极精细活性炭粉稳定层滤除绝大部分油蒸气；特殊设计复合纤维介质粘合微精活性炭粉，滤除0.01um的固态粒子及微态微粒；复合纤维层防止活性炭微粒位移，外涂膜封闭式海绵网筒防止纤维游移；在额定运行条件下，设计寿命2000小时；油雾剩余含量0.003ppm.应用范围：食品，饮料，医药，医院及药物工厂；呼吸用空气；潜水保证作业，活性炭过滤，用于工作环境除菌除臭。

qps压缩空气精密过滤器标准
QPS压缩空气精密过滤器的标准通常包括以下几个方面：
1.过滤效率：QPS压缩空气精密过滤器应具有高过滤效率，能够有效地去除空气中的颗粒物、水蒸气、油雾等杂质，保证空气的质量。

2.过滤精度：QPS压缩空气精密过滤器的过滤精度应达到一定的标准，以保证过滤效果。

一般来说，过滤器的过滤精度为0.01μm至10μm，根据实际需求选择合适的过滤精度。

3.流量：QPS压缩空气精密过滤器的流量应满足实际需求，保证在额定流量下运行，避免因流量不足或过大而影响过滤效果。

4.耐压性：QPS压缩空气精密过滤器应具有较高的耐压性能，能够承受较高的工作压力，保证设备的稳定性和可靠性。

5.结构：QPS压缩空气精密过滤器应具有简洁合理的结构，方便清洗和维护，提高设备的使用寿命。

6.材料：QPS压缩空气精密过滤器的材料应符合相关标准，具有良好的耐腐蚀性、抗氧化性和稳定性，以保证设备的长期使用效果。

7.外观：QPS压缩空气精密过滤器的外观应美观大方，颜色协调，与周围环境相融合，提高设备的整体形象。

总之，QPS压缩空气精密过滤器的标准应综合考虑过滤效率、过滤精度、流量、耐压性、结构、材料和外观等多个方面，以保证设备的性能和质量，满足实际需求。

一条管上的压缩空气精密过滤器为什么装3个4个很多人感觉压缩空气精密过滤器为什么要分为4个等级（QPSC），不是安装上一个就够了吗，，还要安装4个，大大增加了成本，费时费力费财！对此，我只能说，压缩空气精密过滤器的等级划分存在，肯定是有它的理由的，你若要知道为什么，必需先要了解清楚它每个等级的参数！下面给大家介绍OMS的压缩空气精密过滤器等级参数！Q级精密过滤器通用范围：一般往复式空压机前置过滤材质：多层无纺布纤维滤芯滤杂质：5MICRON滤油含量：5PPM最大压力：16KG／CM最高温度：65℃一般压差：0.2KG／CM最大压差：0.7KG／CM功能：将压缩气内大量的油气滤到5PPM以内及滤除杂质颗粒至5MICRONP级精密过滤器通用范围：一般螺旋式空压机前置过滤材质：多层无纺布纤维滤芯滤杂质：1MICRON滤油含量：0.5PPM最大压力：16KG／CM最高温度：65℃一般压差：0.17KG／CM最大压差：0.7KG／CM功能：将压缩空气内的油气滤除至0.5PPM以以滤除杂质颗粒至1MICRON以下S级精密过滤器通用范围：一般空气压缩机后置过滤材质：多层无纺布纤维滤芯滤杂质：0.01MICRON滤油含量：0.01PPM最大压力：16KG／CM最高温度：65℃一般压差：0.275KG／CM最大压差：0.7KG／CM功能：将压缩空气中微量油气精密滤除至0.01PPM同时滤除空气中杂质颗粒至0.01MICRON达到无油标准的高品质压缩空气C级精密过滤器通用范围：用高度精密过滤专用材质：活性碳滤芯滤杂质：0.03MICRON滤油含量：0.003PPM最大压力：16KG／CM最高温度：65℃一般压差：0.75KG／CM最大压差：0.7KG／CM功能：一般用于滤除压缩空气中的臭氧，非常微细的油气及超微颗粒从上面QPSC的等级划分和参数看，Q主要是前置过滤器，过滤精度在5微米；P 级中置的过滤器，过滤精度是1几米; S级过滤器的精度是0.01微米；C级的主要作用是做最后一道空气的细处理，是极细微油雾、粉尘、水气的过滤！它们的过滤原理是一层层过滤，即由Q-P-S-C逐层过滤，所以，不难理解为什么一条管路上面要安装三支或四支压缩空气精密过滤器了！如下图片显示：。

阿特拉斯精密过滤器阿特拉斯精密过滤器DD-DDp-PD-QD系列1.压差计(QD无需)双面显示,过滤器可安装在任何位置。

显示最佳的滤芯更换时间。

2、17和32号过滤器装配的是压差指示计(机械指示器)。

用于远程显示的无源触点。

3.压铸铝质外壳(至520号)，外表面为环氧树脂粉末喷漆，内表面为防锈的电镀层，延长了使用寿命。

4.简便、可靠的“推入式”滤芯，在很小的空间里无需使用拉杆，即可方便、快捷地更换过滤器滤芯。

5.当需要更换过滤器滤芯时，可视警报信号将会提醒您。

6.可视玻璃尺可以目测排放物的存积和排放情况。

7.先进独特的设计，使得过滤器在最小的压降下压缩空气流动平稳。

8.自动排水器(DDp和QD无需)带手动补偿和快速接头，可在排放析出水，也可以将过滤器缷压及方便排水器的连接。

9.100%的无硅结构。

阿特拉斯精密过滤器型号阿特拉斯精密过滤器图片1为什么空气中油的危害是最大的?答：在一些要求严格的地方，比如气动控制系统中，一滴油能改变气孔的状况。

使原本正常自动运行的生产线瘫痪。

有时，油还会将气动阀门的密封圈和柱体胀大，造成操作迟缓，严重的甚至堵塞。

在由空气完成的工序中，如吹形件，油还会造成产品外形缺陷或外表污染。

2油污的主要来源是怎样的?3过滤器的工作原理是什么?答：一般过滤器滤芯是由纤维介质、滤网、海绵等材料组成，压缩空气中的固体的、液体的微粒(滴)经过过滤材料的拦截后，凝聚在滤芯表面(内外侧)。

积聚在滤芯表面的液滴和杂质经过重力的作用沉淀到过滤器的底部再经自动排水器或人工排出。

4玻璃纤维材质应用于过滤中有什么特点?5高效的凝聚式过滤器的简单工作过程是怎样的?答：压缩空气进入滤芯的中部后，经重力、碰撞、拦截和渗透作用被滤层搜集起来。

当油滴被滤层清除后，首先要收集它们。

小油滴先聚合成大油滴，聚合的大油滴质量足够大时，会沉降至滤层底部。

然后流入过滤糟内，经人工或自动排油装置从系统中排除。

6过滤器的等级是如何具体划分的?7过滤器不同等级标准的适用场合如何?答：预过滤器一般用于压缩机(后冷却器)的下游，使用场合要求不高。

空气过滤器的基本技术参数和规格高效无隔板过滤器是用超细玻璃纤维做滤料，热熔胶做分隔物、与各类外框装配，外观美观，与有隔板高效过滤器相比，在相同风量条件下，具有体积小，重量轻等优点。

构成材料及运行条件: 框材铝型材密封胶聚氨脂胶分隔物热熔胶滤料玻纤滤纸使用最高温度80℃使用最高湿度80% 密封条氯丁橡胶性能描述最高温度：建议80℃以下，最高湿度：建议80%以下功能及特点设计特点: 1.低压损 2.厚度薄 3.高效率 4.运行成本低5.0.1-0.2μm粒子捕集效率99.9995%以上一般应用: 超LSI制造工场、半导体制造工场、原子力研究中心，无尘室、层流设备、工作台等其他要求超高洁净度的场合设计特点：每台均经纳焰法测试，具有过滤效率高、阻力低、容尘量大等特点。

高效空气过滤器可广泛用于光学电子、LCD液晶制造，生物医药、精密仪器、饮料食品，PCB印刷等行业无尘净化车间的空调末端送风处。

高效和超高效过滤器均用于洁净室末端，以其结构形式可分为有：有隔板高效过滤器、无隔板高效过滤器、大风量高效过滤器,超高效过滤器等。

另外还有三种高效过滤器，一种是超高效过滤器，能做得到净化99.9995%。

一种是抗菌型无隔板高效空气过滤器，具有抗菌作用，阻止细菌进入洁净车间，一种是亚高效过滤器，价格便宜以前多用于要求不高的净化空间。

过滤器选型的一般原则1、进出口通径：原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。

2、公称压力：按照过滤管路可能出现的最高压力确定过滤器的压力等级。

3、孔目数的选择：主要考虑需拦截的杂质/粒径，依据介质流程工艺要求而定。

各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。

4、过滤器材质：过滤器的材质一般选择与过滤袋,除尘滤袋,空气过滤器,喷嘴/所连接的工艺管道材质相同，对于不同的服务条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。

5、过滤器阻力损失计算水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpaHV组合式高效过滤器相关：1、滤料：H13-H14玻纤滤纸。
