基尔霍夫电流定律(基尔霍夫第一定律)KCL

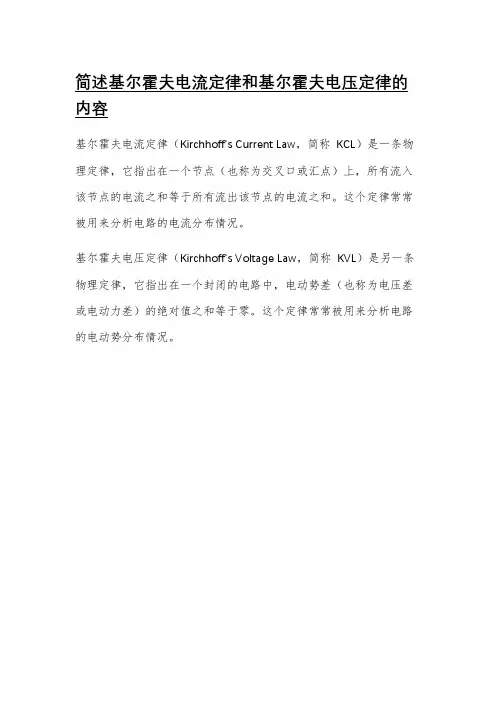

简述基尔霍夫电流定律和基尔霍夫电压定律的内容
基尔霍夫电流定律（Kirchhoff's Current Law，简称KCL）是一条物理定律，它指出在一个节点（也称为交叉口或汇点）上，所有流入该节点的电流之和等于所有流出该节点的电流之和。

这个定律常常被用来分析电路的电流分布情况。

基尔霍夫电压定律（Kirchhoff's Voltage Law，简称KVL）是另一条物理定律，它指出在一个封闭的电路中，电动势差（也称为电压差或电动力差）的绝对值之和等于零。

这个定律常常被用来分析电路的电动势分布情况。

电流源电流源的内阻相对负载阻抗很大，负载阻抗波动不会改变电流大小。

在电流源回路中串联电阻无意义，因为它不会改变负载的电流，也不会改变负载上的电压。

在原理图上这类电阻应简化掉。

负载阻抗只有并联在电流源上才有意义，与内阻是分流关系。

由于内阻等多方面的原因，理想电流源在真实世界是不存在的，但这样一个模型对于电路分析是十分有价值的。

实际上，如果一个电流源在电压变化时，电流的波动不明显，我们通常就假定它是一个理想电流源。

信息概述电流源电流源给定的电流，此线路通电流为定值，与你的负载阻值没有关系。

电流源的内阻相对负载阻抗很大，负载阻抗波动不会改变电流大小。

在电流源回路中串联电阻无意义，因为它不会改变负载的电流，也不会改变负载上的电压。

在原理图上这类电阻应简化掉。

负载阻抗只有并联在电流源上才有意义，与内阻是分流关系。

由于内阻等多方面的原因，理想电流源在真实世界是不存在的，但这样一个模型对于电路分析是十分有价值的。

实际上，如果一个电流源在电压变化时，电流的波动不明显，我们通常就假定它是一个理想电流源。

电流特点1、输出的电流恒定不变；2、直流等效电阻无穷大；3、交流等效电阻无穷大。

实际上，如果一个电流源在电压变化时，电流的波动不明显，我们通常就假定它是一个理想电流源。

电流应用电流源，即理想电流源，是从实际电源抽象出来的一种模型，其端钮总能向外提供一定的电流而不论其两端的电压为多少，电流源具有两个基本的性质：第一，它提供的电流是定值I或是一定的时间函数I(t)与两端的电压无关。

第二，电流源自身电流是确定的，而它两端的电压是任意的。

由于内阻等多方面的原因，理想电流源在真实世界是不存在的，但这样一个模型对于电路分析是十分有价值的。

实际上，如果一个电流源在电压变化时，电流的波动不明显，我们通常就假定它是一个理想电流源。

由于电流源的电流是固定的，所以电流源不能断路，电流源与电阻串联时其对外电路的效果与单个电流源的效果相同。

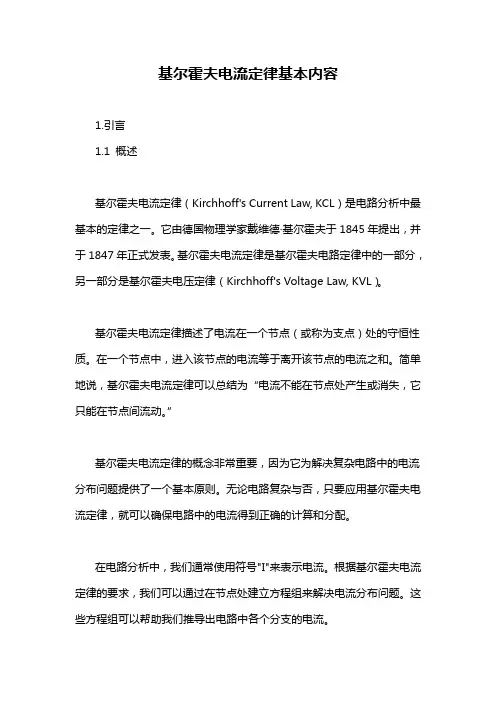

基尔霍夫电流定律基本内容1.引言1.1 概述基尔霍夫电流定律（Kirchhoff's Current Law, KCL）是电路分析中最基本的定律之一。

它由德国物理学家戴维德·基尔霍夫于1845年提出，并于1847年正式发表。

基尔霍夫电流定律是基尔霍夫电路定律中的一部分，另一部分是基尔霍夫电压定律（Kirchhoff's Voltage Law, KVL）。

基尔霍夫电流定律描述了电流在一个节点（或称为支点）处的守恒性质。

在一个节点中，进入该节点的电流等于离开该节点的电流之和。

简单地说，基尔霍夫电流定律可以总结为“电流不能在节点处产生或消失，它只能在节点间流动。

”基尔霍夫电流定律的概念非常重要，因为它为解决复杂电路中的电流分布问题提供了一个基本原则。

无论电路复杂与否，只要应用基尔霍夫电流定律，就可以确保电路中的电流得到正确的计算和分配。

在电路分析中，我们通常使用符号"I"来表示电流。

根据基尔霍夫电流定律的要求，我们可以通过在节点处建立方程组来解决电流分布问题。

这些方程组可以帮助我们推导出电路中各个分支的电流。

总之，基尔霍夫电流定律是电路分析中必不可少的基本定律之一。

通过它，我们可以理解电流在电路中的流动规律，并且能够准确计算和分配电路中的电流。

深入理解基尔霍夫电流定律的原理和应用，对于学习和解决电路分析问题具有重要意义。

1.2文章结构1.2 文章结构本篇文章将按照以下结构进行叙述。

首先，在引言部分会概述基尔霍夫电流定律的基本概念和背景，并介绍本文的目的。

接下来，在第二部分，将详细阐述基尔霍夫电流定律的原理和定义。

这一部分包括对基尔霍夫电流定律的概念和背景进行阐述，以及详细介绍基尔霍夫电流定律的数学表达式。

在第三部分，将探讨基尔霍夫电流定律的应用。

具体来说，我们将研究在串联电路中如何应用基尔霍夫电流定律，并且说明其原理和分析方法。

随后，我们将探讨在并联电路中如何应用基尔霍夫电流定律，并解释其应用步骤和推导过程。

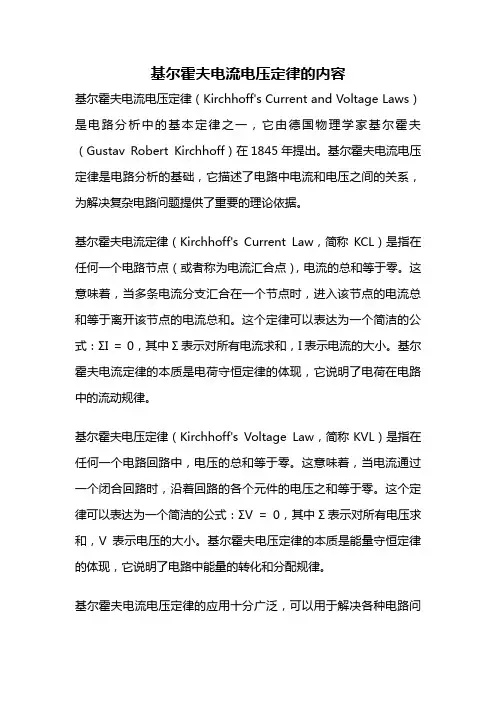

基尔霍夫电流电压定律的内容基尔霍夫电流电压定律（Kirchhoff's Current and Voltage Laws）是电路分析中的基本定律之一，它由德国物理学家基尔霍夫（Gustav Robert Kirchhoff）在1845年提出。

基尔霍夫电流电压定律是电路分析的基础，它描述了电路中电流和电压之间的关系，为解决复杂电路问题提供了重要的理论依据。

基尔霍夫电流定律（Kirchhoff's Current Law，简称KCL）是指在任何一个电路节点（或者称为电流汇合点），电流的总和等于零。

这意味着，当多条电流分支汇合在一个节点时，进入该节点的电流总和等于离开该节点的电流总和。

这个定律可以表达为一个简洁的公式：ΣI = 0，其中Σ表示对所有电流求和，I表示电流的大小。

基尔霍夫电流定律的本质是电荷守恒定律的体现，它说明了电荷在电路中的流动规律。

基尔霍夫电压定律（Kirchhoff's Voltage Law，简称KVL）是指在任何一个电路回路中，电压的总和等于零。

这意味着，当电流通过一个闭合回路时，沿着回路的各个元件的电压之和等于零。

这个定律可以表达为一个简洁的公式：ΣV = 0，其中Σ表示对所有电压求和，V表示电压的大小。

基尔霍夫电压定律的本质是能量守恒定律的体现，它说明了电路中能量的转化和分配规律。

基尔霍夫电流电压定律的应用十分广泛，可以用于解决各种电路问题。

通过应用这两个定律，我们可以确定电路中各个节点的电压和各个支路的电流。

这些信息对于设计和分析电路都非常重要。

除了基尔霍夫电流电压定律之外，我们还需要了解一些相关概念和定律。

例如，电阻是电路中常见的元件，它是电流和电压之间的关系。

欧姆定律（Ohm's Law）描述了电阻中电流和电压的关系，即V = IR，其中V表示电压，I表示电流，R表示电阻。

基尔霍夫电流电压定律和欧姆定律是电路分析的基础，可以帮助我们理解电路中的各种现象和问题。

19世纪40年代，由于电气技术发展的十分迅速，电路变得愈来愈复杂。

某些电路呈现出网络形状，并且网络中还存在一些由3条或3条以上支路形成的交点（节点）。

这种复杂电路不是串、并联电路的公式所能解决的。

1845年，刚从德国哥尼斯堡大学毕业、年仅21岁的基尔霍夫在他的第一篇论文中提出了适用于网络状电路计算的两个定律，即著名的基尔霍夫定律。

这两个定律分为基尔霍夫第一定律和基尔霍夫第二定律，其中基尔霍夫第一定律称为基尔霍夫电流定律，简称KCL；基尔霍夫第二定律即为基尔霍夫电压定律，简称KVL。

这组定律能够迅速地求解任何复杂电路，从而成功地解决了这个阻碍电气技术发展的难题。

下面，从基尔霍夫第一定律和基尔霍夫第二定律展开深入探讨，加以例题详解，希望读者朋友们能对基尔霍夫定律有一个更深入的理解。

一、基尔霍夫电流定律（KCL）例题在集总电路中，在任一时刻，流入任一节点的电流等于由该节点流出的电流。

或者说，在任一瞬间，一个节点上各支路电流的代数和恒为 0。

即：∑Ι＝0基尔霍夫电流定律的依据：电流的连续性（电荷守恒）。

基尔霍夫电流定律的扩展：基尔霍夫电流定律还可以扩展到电路的任意封闭面。

明确：（1） KCL是电荷守恒和电流连续性原理在电路中任意结点处的反映；（2） KCL是对支路电流加的约束，与支路上接的是什么元件无关，与电路是线性还是非线性无关；（3）KCL方程是按电流参考方向列写，与电流实际方向无关。

思考：二、基尔霍夫电压定律（KVL）例题在集总参数电路中，任何时刻，沿任一回路，所有支路电压的代数和恒等于零。

即：电压源的参考方向与回路绕行方向关联，取正；反之取负。

电阻电流的参考方向与回路绕向相同时，IR为正，反之取负。

电阻压降电源压升KVL方程常用该式表示。

（1）US的参考方向与回路绕向非关联时，放在等号右边取正，反之取负。

（2）电阻电流的参考方向与回路绕向相同时，IR 为正，反之取负。

基尔霍夫电压定律（KVL）的扩展：基尔霍夫电压定律也适合开口回路。

kirchhoff定律基尔霍夫电流定律，英文是Kirchhoff's Current Law, 简写为KCL。

基尔霍夫电流定律指出：流入电路中某节点的电流之和等于流出电流之和（Total current entering a junction is equal to total current leaving it）。

用数学符号表达就是：基尔霍夫电流定律其中，Σ符号是求和符号，表示对一系列的数求和，就是把它们一个一个加起来。

举个例子, 对于下面这个节点，有两个流入电流，三个流出电流对于上面节点，流入电流之和等于流出电流之和：为了方便记忆，我们将KCL 总结为：基尔霍夫电流定律也被称为基尔霍夫第一定律（Kirchhoff's First Law）、节点法则（Kirchhoff's Junction Rule），点法则，因为它是研究电路中某个节点的电流的。

我们可以用张艺谋的电影一个都不能少来助记这条定律。

基尔霍夫电压定律基尔霍夫电压定律，英文是Kirchhoff's Voltage Law, 简写为KVL。

基尔霍夫电压定律指出：闭合回路中电压升之和等于电压降之和（In any closed loop network, the total EMF is equal to the sum of Potential Difference drops.）。

如果我们规定电压升为正，电压降为负，基尔霍夫电压定律也可以表达为：闭合电路中电压的代数和为零（Algebraic sum of voltages around a loop equals to zero.）。

用数学符号表达就是：为了方便记忆，我们可以将KVL 总结为：基尔霍夫电压定律也被称为基尔霍夫第二定律（Kirchhoff's First Law）、回路法则（Kirchhoff's Loop Rule），网格法则。

基尔霍夫电流定律（KCL）和电压定律（KVL）是电路分析中的两大基本定律，分别应用于电路的不同层面：
1. 基尔霍夫电流定律（Kirchhoff's Current Law, KCL）：
- 应用范围：该定律适用于电路中的任意节点或闭合区域。

- 定律内容：在任一瞬间，流入一个节点的电流之和等于流出该节点的电流之和。

简单地说，即电荷守恒原理在电路节点上的体现。

- 实际应用：通过KCL可以计算出未知支路电流，尤其是在复杂电路中无法直接使用欧姆定律求解时，可以通过列出节点电流方程进行求解。

2. 基尔霍夫电压定律（Kirchhoff's V oltage Law, KVL）：
- 应用范围：该定律适用于电路中的任何闭合回路。

- 定律内容：在一个闭合回路中，沿着回路方向依次相加各段元件两端的电压降，其代数和等于电源电动势之和。

这是能量守恒定律在电路中的表达，意味着在没有非保守场力作用下，电子在环形路径上获得的能量总和等于失去的能量总和。

- 实际应用：通过KVL可以列出回路电压方程，用来确定未知电压或进一步解决电路中的其他变量。

例如，在分析复杂交流电路时，可以根据KVL列出多个回路的电压平衡
方程，从而得到需要的参数信息。

总结来说，KCL用于解决节点电流问题，而KVL则针对回路电压进行分析，两者结合能够完整地解决大多数直流和交流电路分析问题。

基尔霍夫第一定律第一定律又称基尔霍夫电流定律，简记为KCL，是电流的连续性在集总参数电路上的体现，其物理背景是电荷守恒公理。

基尔霍夫电流定律是确定电路中任意节点处各支路电流之间关系的定律，因此又称为节点电流定律，它的内容为：在任一瞬时，流向某一结点的电流之和恒等于由该结点流出的电流之和，即：基尔霍夫定律在直流的情况下，则有：基尔霍夫定律通常把上两式称为节点电流方程，或称为KCL方程。

它的另一种表示为：基尔霍夫定律在列写节点电流方程时，各电流变量前的正、负号取决于各电流的参考方向对该节点的关系（是“流入”还是“流出”）；而各电流值的正、负则反映了该电流的实际方向与参考方向的关系（是相同还是相反）。

通常规定，对参考方向背离（流出）节点的电流取正号，而对参考方向指向（流入）节点的电流取负号。

KCL的应用图KCL的应用所示为某电路中的节点，连接在节点的支路共有五条，在所选定的参考方向下有：基尔霍夫定律KCL定律不仅适用于电路中的节点，还可以推广应用于电路中的任一假设的封闭面。

即在任一瞬间，通过电路中任一假设封闭面的电流代数和为零。

KCL的推广图KCL的推广所示为某电路中的一部分，选择封闭面如图中虚线所示，在所选定的参考方向下有：基尔霍夫定律基尔霍夫第二定律第二定律又称基尔霍夫电压定律，简记为KVL，是电场为位场时电位的单值性在集总参数电路上的体现，其物理背景是能量守恒公理。

基尔霍夫电压定律是确定电路中任意回路内各电压之间关系的定律，因此又称为回路电压定律，它的内容为：在任一瞬间，沿电路中的任一回路绕行一周，在该回路上电动势之和恒等于各电阻上的电压降之和，即：基尔霍夫定律在直流的情况下，则有：基尔霍夫定律通常把上两式称为回路电压方程，简称为KVL方程。

KVL定律是描述电路中组成任一回路上各支路（或各元件）电压之间的约束关系，沿选定的回路方向绕行所经过的电路电位的升高之和等于电路电位的下降之和。

回路的“绕行方向”是任意选定的，一般以虚线表示。
